Багданскис

Стробоскопический измеритель временных интервалов

Загрузка...

Номер патента: 1656468

Опубликовано: 15.06.1991

Авторы: Лукшис, Багданскис, Квядарас

МПК: G01R 13/20

Метки: измеритель, интервалов, стробоскопический, временных

...на выходе второго - усиленный и ограниченный отрицательный полупериод входного сигнала, Смещение усилителей-ограничителей 17 и 18 подбирается таким образом, чтобы на их выходах положительная и отрицательная плоские части входного сигнала совпадали с нулевым уровнем при определенном размахе их входного сигнала, Далее эти сигналы поступают на первые входы первого 19 и второго 20 блоков сравнения, нэ вторые входы которых подается нулевой уровень.Выходные сигналы блоков 19 и 20 сравнения подаются на второй и третий входы блока 13 регулирования, Блок 13 на своем первом выходе выдает счетные импульсы на второй реверсивный счетчик 14, код с которого поступает на вход ЦАП 15, Выходной сигнал ЦАП 15 поступает на второй вход усилителя смещения...

Устройство для измерения динамических параметров быстродействующих аналого-цифровых преобразователей

Загрузка...

Номер патента: 1522401

Опубликовано: 15.11.1989

Авторы: Багданскис, Жаленас, Кайрялис

МПК: H03M 1/10

Метки: параметров, преобразователей, динамических, аналого-цифровых, быстродействующих

...сбрасываетсясчетчик 8, счетчик 1 3, блок 15, счетчик 21. В счетчик 16 записываетсявыбранное значение, а триггер 18сбрасывается на состояние, резрашающее работу генератору импульсов 1 иподготавливающее к работе измеритель1 9 временных интервалов, Счетчик 8считывает синхроимпульсы и после каждого меняет маленькими шагами напряжение первого ЦАП 6, которое маленькими шагами меняет задержку наклоннойчасти входного напряжения, поступающего на второй вход измеряемого АЦП2. При этом на первый вход его поступают парные импульсы. Первый импульс пары дает команду работать измеряемому АЦП 2. Так как задержкавходного напряжения увеличиваетсямаленькими шагами, то моментное значение во времени первого тактовогоимпульса меняется маленькими...

Устройство для контроля динамических параметров аналого цифровых преобразователей

Загрузка...

Номер патента: 1474839

Опубликовано: 23.04.1989

Авторы: Кайрялис, Багданскис, Йонайтис

МПК: H03M 1/10

Метки: цифровых, параметров, аналого, преобразователей, динамических

...18, на второй вход которого подается постоянное напряжение от первого источника опорного напряжения Когда величина, напряжения гене ратора 1 превышает величину заданную/ источником 16 опорного напряжения, срабатывает компаратор 18. Выдаваемый уровень компаратором 18 управляет ключом 20, выходное напряжение которого интегрируется интегратором 22, подается на второй вход генератора 1 и уменьшает амплитуду. При непревышении амплитудой опорного напряжения оно увеличивается. Таким образом, автоматически подстаивается амплитуда входного напряжения АЦП 2. Регулировка смещения входного напряжения АЦП 2 осуществляется аналогичной цепью, составленной из источника 17 опорного напряжения, компаратора 19, ключа 21, интегратора 23. В этом...

Цифровой измеритель времени установления цифроаналоговых преобразователей

Загрузка...

Номер патента: 1420599

Опубликовано: 30.08.1988

Авторы: Багданскис, Груздас, Квядарас

МПК: G04F 10/04

Метки: времени, установления, цифроаналоговых, цифровой, измеритель, преобразователей

...которого через сумматор 14 поступает выходное напряжение ЦАП 13.Если уровень напряжения на первомвходе блока 9 сравнения превышаетуровень напряжения на его втором входе, то на выходе блока 9 формируетсявыходной импульс.Блок 9 сравнения, ЦАП 13 и блок 12, измерения опорного уровня составляют5 14Щцущий одновибратор 40 формируеткороткий импульс, который поступаетчерез элемент И 41 на регистр 42 поразрядного приближения. Выходной кодрегистра поразрядного приближения поступает на информационные входы ЦАП13, Через второй вход блока измеренияопорного уровня на регистр 42 из блока 9 сравнения поступает результатсравнения входного сигнала и опорного: уровня. После сравнения всех разрядов, т,е. после получения выходногокода регистра 42,...

Измеритель напряжения смещения нуля компараторов напряжения

Загрузка...

Номер патента: 1287059

Опубликовано: 30.01.1987

Авторы: Чернов, Яшинаускас, Багданскис

МПК: G01R 31/28, G01R 19/165

Метки: компараторов, смещения, нуля, измеритель

...и неинвертирующим входами, прямым и инверсным выходом к первой, второй, третьей и40 четвертой входным шинам соответственно. Измеритель работает следующим образом.При включении измерителя на выходах компаратора 16 устанавливаются сигналы двух его устойчивых состояний, например, на прямом выходе - сигнал единицы (высокий уровень), на инверсном выходе - сигнал нуля (низкий уровень). Конденсатор 13 и усилитель 1 охвачены глубокой отрицательной обратной связью через делитель напряжения, образованный резисторами 6 и 7. Так как на прямом выходе компаратора 16 имеется высокий уровень 92напряжения, а на инверсном - низкий, то на выходе усилителя 1 формируется линейно нарастающее напряжение, которое в определенный момент времени...

Способ измерения времени установления переходных процессов четырехполюсников

Загрузка...

Номер патента: 1084704

Опубликовано: 07.04.1984

Авторы: Нарбутас, Найденов, Квядарас, Багданскис

МПК: G01R 29/02

Метки: четырехполюсников, установления, процессов, переходных, времени

...регулируемым усиением. Если частота стробимпульсовпреобразователе 1 установлена вые частоты повторения сигнала, то акой преобразователь преобразует сигнал в обратном направлении (фиг,2)В этом случае, если измерить временной интервал между первым превышением сигналом одного из уровней отсчета и импульсом запуска, то он будет равен измеряемому времени установления, Усиленный сигнал подается на первый вход первого блока сравнения, на второй вход которого подается опорный уровень с первого выхода блока 5 уровней, Блок. б управления включает первый блок 4сравнения в промежуток времени, когда на выходе усилителя 3 присутствует, установившееся значение сигнала, Импульс синхронизации в блок б управления подается с третьего выхода...

Цифровой измеритель временных интервалов

Загрузка...

Номер патента: 1065822

Опубликовано: 07.01.1984

Авторы: Нарбутас, Найденов, Багданскис, Квядарас

МПК: G04F 10/04

Метки: цифровой, интервалов, измеритель, временных

...входом последнего,а выход источника опорного уровнясоединен с вторым входом сумматора.На фиг,1 представлена структурнаясхема предлагаемого устройства; нафиг.2 - временные диаграммы на выходах основных блоков,Устройство состоит из генератора1 (фиг.1) счетных импульсов, первого и второго делителей 2 и 3 частоты, исследуемого цифроаналоговогопреобразователя 4, блока 5 сравнения,формирователя 6 импульса Старт 1,счетчика 7 усреднения по я измерениям, счетчика 8 пересчета, выходного счетчика 9, дополнительныхсчетчиков 10-12, триггера 13, элементов И 14-16, блока 17 управления,генератора 18 запускающих импульсов,сумматора 19,источника 20 опорного 65 уровня, источника 21 питания исследуемого цифроаналогового преобразователя, коммутатора 22,...

Устройство для проверки коэффициента деления делителей частоты

Загрузка...

Номер патента: 1058065

Опубликовано: 30.11.1983

Авторы: Яшинаускас, Багданскис

МПК: H03K 21/34

Метки: деления, коэффициента, проверки, делителей, частоты

...соответственно с выходом эталонного делителя и с входом первого делителя с четным коэффициентом деления, выход которого соединен с тактовым входом первого Э -триггера, с входом Р второго Э -триггера и с входом третьего детектора, выход которого соединен с входом первого элемента НЕ, выход проверяемого делите" ля соединен с входом второго делителя с четным коэффициентом деления, . выход которого соединен с тактовым входом второго у -триггера, с входом Ь первого Э -триггера и с входом четвертого детектора, выход которого соединен с входом второго элемента НЕ.На чертеже приведена схема предлагаемого устройства для проверки коэффициента деления делителей.Схема содержит генератор 1 импульсов, эталонный делитель 2, проверяемый делитель 3,...

Стробоскопический измеритель временных интервалов

Загрузка...

Номер патента: 1029089

Опубликовано: 15.07.1983

Авторы: Нарбутас, Найденов, Багданскис, Квядарас

МПК: G01R 13/20

Метки: временных, стробоскопический, измеритель, интервалов

...блока управления, а первыйвход - с выходом усилителя с регулируемым коэффициентом усиления,первым входом третьего блока сравнения и первым входом четвертого блокасравнения, третий вход которого подключен к четвертому выходу блока 10управления и третьему входу третьего блока сравнения, второй вход -к выходу третьего сумматора, а вы-.ход к третьему входу блока отсчета;четвеРтый вход которого связан с 15выходом пятого блока сравнения,пятый вход - с выходом шестого блока сравнения, а второй вход - свыходом третьего .блока сравнения,второй вход котбрОго соединен свыходом второго сумматора, вторымвходом подключенного к первому выходу второго блока уровней отсчета,второй выход которого связан со вторым входом третьего сумматора,...

Формирователь импульсов

Загрузка...

Номер патента: 938379

Опубликовано: 23.06.1982

Авторы: Яшинаускас, Багданскис

МПК: H03K 5/01

Метки: импульсов, формирователь

...2, изоляционную пленку 3, изоляционную планку 4, держатель 5, гайку6, контакт 7, плунжер 8 изоляционныепрокладки 9 и 10, шайбу 11, ось 12,крышку 131 четыре болта 14 диод 15 снакоплением заряда, пружину 16, винт 17в крепежные шайбу 18 в гайку 19.Конансатор состоит из токопроводяще.го корпуса 1 и изогнутой пружинистойпластинки 2, отделеияых изоляционнойпленкой 3. В вьгрезе токопроводищего корпуса 1 помещена юоляционнвя планка,4,При помощи держателя 5 в гайки 6 к токопроводящему корпусу 1 и юоляцвоннойпланке 4 прикрепляются взоляционная .пленка 3, изогнутая пружинистая пластинка 2, атакже контакт 7. Кв плунжер 8прикреплены две юодяционные прокладки9 в 10, в прв помощи шайбы 11 к етому ффпдунжеру прикрепляется ось 12,...

Устройство для определения градуировочной характеристики стробоскопического измерительного преобразователя

Загрузка...

Номер патента: 877448

Опубликовано: 30.10.1981

Авторы: Панков, Бондаревский, Найденов, Багданскис, Поцюс, Гельман

МПК: G01R 35/06

Метки: измерительного, стробоскопического, характеристики, преобразователя, градуировочной

...дискретные значения треугольного напряжения, коды которых передаются в блок 12, где они анализиру-ф ются. При получении значения напряжения следующего за максимальным, блок 12 формирует сигнал, по которому выходное напряжение генератора 5 уменьшаетсяна одну ступень, ключевой элемент 11 замыкается, а переключатель 15 размыкается и прекращает поступление строб-импульсов на генератор 5.Полученное максимальное дискретное значение на выходе СИП в общем случае не соответствует максимуму треугольного напряжения из-за несовпадения во времени появления этого максимума и соответствующего строб-импульса,Далее при помощи генератора 8,компаратора 9 и генератора 10 вносится задержка начала измерения стробоскопического преобразователя по...

Ритмический электромузыкальныйинструмент

Загрузка...

Номер патента: 798974

Опубликовано: 23.01.1981

Авторы: Стукас, Багданскис

МПК: G10H 5/00

Метки: ритмический, электромузыкальныйинструмент

...К первому выходу триггера 1 через генератор 5 заполняющих импульсов подключен счетчик 7импульсов, на выходе которого включена декодирующая матрица 8. Кроме того, второй выход триггера 1 через" блок 4 сброса соединен со входом сброса счетчика 7, а,выход счетчика ф 7 через блок совпадения последовательных импульсов соединен со вторым входом триггера 1. К выходу декодирующей матрицы 8 последовательно подключены управляемый генератор 9 так- р товых импульсов, блок 10 формирования ритмических рисунков, блок 11 генераторов имитируемых сигналов и акусти-. ческая система 13. Генератор 9 тактовых импульсов и блок 10 Формирования ритмических рисунков соединены с переключателем 12, предназначенным для остановки н пуска ритмического...

Стробоскопический аналого-цифровой преобразователь

Загрузка...

Номер патента: 748864

Опубликовано: 15.07.1980

Авторы: Поцюс, Найденов, Гельман, Багданскис

МПК: H03K 13/175

Метки: стробоскопический, аналого-цифровой

...сигйалами синхро логовой шиной 16, регистр 17 кода, эле топа и стробийпульсом на выходе мент 18 ИЛИ, элемент 19 временной за- к евого элемента 2 йоявляется частр,.:,:.,";".","."йеРжки, формирователь 20 сигнала блоки-,О сигнала дйскретное значение Ровки, импульсный ключевой элемент 21, 45 которого в ммейт появления стробимблок 22 регистрации. пульса фиксируется измерительными компараторами 8. Сигналы сработавшихв в виде единичного кода Устройство работает следующим обра- компаратожв 8перадаются в регистр 17 кода и по. заВ исходном состоянии линейный анало- деРжанному в элементе 19 стробимпульговый ключевой элемент 2 закрыт им- су переданноь-,В н"ь-, через ключевой элементпульсный ключевой элемент 21 открыт, 21 в блок 22 "-выхопное н в...

Электронный имитатор звука маракас

Загрузка...

Номер патента: 705501

Опубликовано: 25.12.1979

Авторы: Багданскис, Стукас

МПК: G10H 5/00

Метки: звука, имитатор, электронный, маракас

...маракас содер. жит генератор 1 белого шума, последовательно соединенный с фильтром 2 нижних частот и усилителем-ограничителем 3, к выходу котсрого подключен полосовой фильтр 4, связан. ный с первым входом сумматора 5, и вто рой фильтр б нижних частот, который через усилитель-ограничитель 7 и генератор 8 удар. ного возбуждения соединен с вторым входом сумматора 5. Выход сумматора 5 через модулятор 9 и усилитель 10 связан с громкого о ворителем 1,1. Модулятор 9 через формирующую цепь 12 соединен с автогенератором 13 тактовых импульсов.Электронный имитатор звуков маракас работает следующим образом.25Шумовое напряжение генератора 1 шума через фильтр 2 нижних частот, представляющий соббй,например, интегрирующую цепь, поступает на...

Устройство для питания нагрузки

Загрузка...

Номер патента: 655025

Опубликовано: 30.03.1979

Автор: Багданскис

МПК: H02J 7/14

Метки: питания, нагрузки

...клеммой аккумулятора, 11 ервая клемма аккумулятора 14 непосредственно соединена со стартером 20 и через диод 19 с нотреоителем тока 18,11 осле пуска двигателя автомобиля, когда обороты холостого хода становятся номинальными, срабатывает реле зарядки аккумулятора, и напряжение, вырабатываемое655025 10 15 20 25 30 35 40 45 50 55 60 65 4генератором зарядного тока 2, через реле 1 поступает на стаоилизатор Хтаоилизированное выходное напряжение стаоилизатора Л служит для питания генератора тактовых импульсов ч и пикового детектора о.1 ЕНЕратОр таКтОВЫХ ИМПУЛЬСОВ 4 ВЫраОатывает прямоугольные импульсы со скважностью : 2, период повторения которых около 4 бО с, выходные импульсы генератора 4 поступают на оомогку реле режима б и диффсренцирующую...

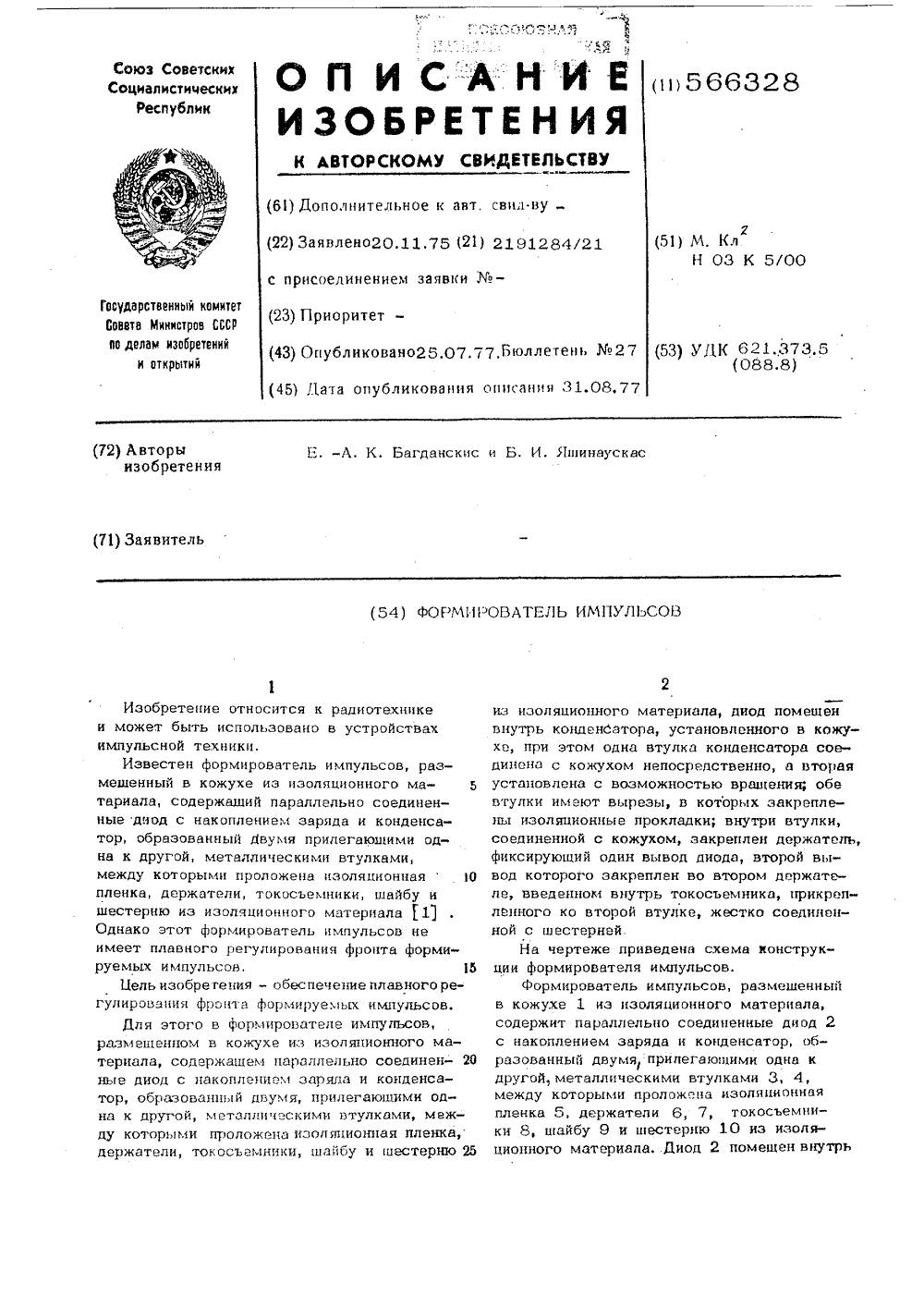

Формирователь импульсов

Загрузка...

Номер патента: 566328

Опубликовано: 25.07.1977

Авторы: Яшинаускас, Багданскис

МПК: H03K 5/007

Метки: формирователь, импульсов

...4 установлена с возможностью врашения. Втулки 3 и 4 имеют вырезы, в которых закреплены изоляционные прокладки11, 12, Внутри втулки 3, соединеннойс кожухом 1, закреплен держатель 7, фиксируюший один вывод диода 2, второй выводкоторого закреплен во втором держателе 106, введенном во внутрь токосъемника 8,прикрепленного ко второй втулке 4, жесткосоединенной с шестерней 10,Втулка 3 прикреплена к кожуху 1 припомоши винтов 13, фигурная пружина 14 15через шайбу 9 прижимает втулку 4 к пленке 5 и втулке 3.Формирователь импульсов работает следуюшим образом.20Для формирования импульсов положительной полярности с плавно регулируемым передним фронтом на вход формирователя через развязывающую цепь, например аттенюатор, подается положительный...

Генератор прямоугольных импульсов

Загрузка...

Номер патента: 549884

Опубликовано: 05.03.1977

Авторы: Яшинаускас, Багданскис

МПК: H03K 5/12

Метки: прямоугольных, генератор, импульсов

...источников питания,Генератор прямоугольных импульсов ра.ботает следующим образом.Выходные прямоугольные импульсы ведущего генератора 1 через фазоинвертор 2 и аттенюатор 4 поступают на усилитель мощности 6. Импульсы с усилителя мощности б, имеющие передний положительный фронт, поступают на формирователь 8.На диод с накоплением заряда 10 через переменный резистор 16 и дроссель 14 подается отрицательное напряжение, в результате чего уменьшается передний положитель. ный фронт поступающего на его вход импульса. Конденсатор переменной емкости 12 предназначен для плавной регулировки переднего фронта выходного импульса генератора.Передний фронт выходных импульсов генератора регулируется путем регулирования фронта выходных импульсов...

Устройство для закрепления тонкопленочных материалов

Загрузка...

Номер патента: 533811

Опубликовано: 30.10.1976

Авторы: Багданскис, Жижин, Букреев

МПК: G01B 5/00

Метки: закрепления, тонкопленочных

...жимают со стороны совой диафрагмой, В крытии диафрагмы е собой эластичное пр 0 вая его растяжение,кольцо за счет сил т тонкопленочный мате жение в плоскости опорного кольца. 25такие устройства не позв овлетворительную форму натяжения тонкопленочн за того, что случайные по установки тонкопленочного ижимном кольце при нат сительного осевого переме и опорного колец не могут оляют пои равноого матегрешности материаяжении за щения прибыть устизобретени ормы пове Условия плоского растяжения и трения в местах контакта элементов устройства позволяют получить высокое качество формы равномерно растянутого тонкопленочного материала. является повышениехности тонкопленочн а.стигаетсялнено из м, что прижимное кол астичного материала,Однаколучить...

Автоматический измеритель пороговых напряжений логических схем

Загрузка...

Номер патента: 526833

Опубликовано: 30.08.1976

Авторы: Гутаускас, Багданскис

МПК: G01R 31/3177

Метки: схем, логических, измеритель, пороговых, напряжений, автоматический

...счетчиком 5 и линией 8 задержки, подключенной к входу триггера 9.Принцип работы измерителя заключается в использовании принципа регенерации. Для этого вход логической схемы 1 через цепь 2 соединен с ее выходом. В качестве этой цепи используется отрезок кооксиального кабеля, который обеспечивает выполнение баланса фаз. Процесс регенерации при выполнении баланса фаз начинается в случае выполнения баланса амплитуд, т. е. когда коэффициент передачи логической схемы больше или равен единице. Коэффициент передачи логической схемы зависит от величины постоянно- ного напряжения, приложенного к входу схемы.В исходном состоянии (для определения порогового напряжения логической единицы) к входу логической схемы приложено напряжение, превышающее...

Стробоскопический осциллограф

Загрузка...

Номер патента: 477353

Опубликовано: 15.07.1975

Автор: Багданскис

МПК: G01R 13/20

Метки: стробоскопический, осциллограф

...на выходе преобразователя 1 больше или равна ЛЕ/о, схема сравнения 5 срабатывает и выдает импульс, поступающий на счетчик б. Счетчик 6 коммутирует декодирующую матрицу 7, выходное напряжение которой увеличивается на величину ЛУо, Это напряжение с момента п ) ао подается на управляемый аттенюатор 2 и уменьшает его коэффициент передачи на величину ЛК, где п - количество импульсов, подсчитанных счетчиком, Кроме того, выходное напряжение матрицы 7 подается на сумматор 8, в котором происходит сложение величин Уо, и ЛУо, где Ущ - напряжение, зависящее от исходной точки смесителя. Выходное напряжение сумматора 8 определяет уровень срабатывания схемы сравнения 5. Такой процесс будет повторяться до выполнения условия У,К ) Уо, + про, где У, -...

Автоматический нормализатор амплитуды однократных сигналов

Загрузка...

Номер патента: 473112

Опубликовано: 05.06.1975

Автор: Багданскис

МПК: G01R 19/04

Метки: амплитуды, сигналов, однократных, нормализатор, автоматический

...4, , 4 у)ОБПИ СрсС).ТЬ.В 33)3153 ЕОТ 01Х рс 1 БПЫ С Ь2 С) СООТБСХГБсп 3:О. ХОГГ 2) (т), " )с с после,цце с 3, бтыпд 03 и переходят БО рг оро стдбцль;юс состояцс, с кц;,ц ВЫХО ЦЦ",13 Ц) ЦУ. ЬСМИ ( ЦГ 1 П СКДЕДМ Ц) КС)- ЫУТЦ)10 ,СЕО,ИР) ОЩМ 0 )1 Т ИЦ) д, ВЫХОД. ЦОЕ 1.ЯПР 5 КСЦИС ,0 ГОРО 1, ОПРЕ;ЕЛЯЮЩСС 10- ЭффЦЦЦСЦТ ЦСРЕЦДЧЦ Уц ЯЛсОГО ДТСИ 0- торя 6, зяВцсцт От )солцчсстВЯ сряООтдьццх схсх сРЯВцсцпЯ т) 3, .т 2 -т. ПРИ это)1 коэч)фицпсцт псре;дчц дттсцОятор 3 6),;3 ) Х, С Еяж;Ой Ся)0, ЯБЦСЙ СХС= -Мой С;)БЦСЦЦЯ УСЦЬШДСТСЯ;О БЫЦОГЦСЦЦЯ МСЛОРЦЯ где а - коэффициент отк.)оцсция осцллоГ Р 3 1) .1 5 В (,1 с) с д л ) .1)сГМГ 1 Иоикд коэс)фццисцд псрсддц уп.1 БГ 1 ЯЕ)10 ГО )1 ТТСЦ 102 ГОРЯ )С)КСТ 0 У)Ц СТБ;Я 1 Ь 5 я цсосрсдсгисццо от схем срдзе Ия...

Криостат

Загрузка...

Номер патента: 442540

Опубликовано: 05.09.1974

Авторы: Багданскис, Жижин

МПК: H01V 11/00

Метки: криостат

...указанные нстатки устранены благодаря тому, что вс хладагентом отделена от газожидкоскамеры перегородкой из пористого пронимого для хладагента материала, через крую проходит газоотводящая трубка. Трможет перемещаться вдоль своей оси,другом конце ее установлен регулирувентиль.На чертеже покаостат, разрез вдоль о Криостат состоит из корпуса 1, ванны с хладентом 2, газожидкостной камеры 3, пориКриостат работает следующим образом.Хладагент из ванны 2 при открытом вентиле 6 газоотводящей трубки через пористый пыж протекает в газожидкостную камеру 3.15 При этом образец охлаждается до температуры, близкой к температуре хладагента, При включенном нагревателе и закрытом вентиле хладагент испаряется и создает избыточное давление в камере....

Стробоскопический осциллограф

Загрузка...

Номер патента: 439759

Опубликовано: 15.08.1974

Авторы: Багданскис, Найденов

МПК: G01R 13/34

Метки: стробоскопический, осциллограф

...к нему, вертикальный масштаб осциллографического изображения был заранее заданной величиной, При помощи вышеперечисленных узлов амплитуда сигнала на выходе аттенюатора находится между величинами Бог и Уоа вертикалы 1 ый масштаб осциллографического изображения получается постоянной величины (в случае исследуемого сигнала без постоянной составляющей).тгВ случае, когда У, = Ь + У, где У, - амплитуда сигнала, Уоо - аиплитуда постоянной составляющей, напряжение переменной составляющей на выходе аттенюатора после процесса регулирования равно Уо =- Г, К, К, амплитуда всего сигнала 001 Усо =- Ус Кап Кат002, ГДЕ Ксп и К - коэффициенты передачи стробоскопического преобразователя и аттенюатора соответственно. При этом нормализация вертикального...

Электронный осцилограф для регистрации однократных сигналов

Загрузка...

Номер патента: 437019

Опубликовано: 25.07.1974

Авторы: Денисов, Найденов, Багданскис, Новопольский

МПК: G01R 13/20

Метки: электронный, осцилограф, регистрации, сигналов, однократных

...точки а последний срабатывает и своим выходным импульсом опрашивает компараторы 10 10 ь10, фиксирующие присутствие исследуемого импульса в этот момент времени на их входах - отводах линии задержки 9.Таким образом, количество сработавших компараторов 10 10 ь . 10, будет характеризовать длительность исследуемого сигнала, Сработавшие компараторы 10 10, .,.10 коммутируют декодирующую матрицу 12, выходное напряжение которой зависит от количества сработавших компараторов 10 10, 10. Это напряжение поступает на электрически управляемый генератор развертки 8 и управляет крутизной или длительностью развертывающего напряжения (например изменяет величину опорного напряжения в интеграторе Миллера или изме. няет шаг считывания при стробоскопической...

Автоматический осциллограф

Загрузка...

Номер патента: 436285

Опубликовано: 15.07.1974

Авторы: Багданскис, Вильнюсский

МПК: G01R 13/20

Метки: осциллограф, автоматический

...9 и заторможенный генератор 10 тактовых импульсов, период генерируемых импульсов которого незначительно превышает величину 1 Если длительность исследуемого сигнала 1 большето на выходе сумматора 9 появляется им пульс с длительностью 1,=4, - 1 и, (длитель.ность выходного импульса компаратора 4 равна Я, поступающий на генератор 10, в результате чего на выходе последнего появляются последовательность импульсов, поступающих на счетчик 7, При этом с каждым попавшим к счетчику 7 импульсом через схему управления 8 коэффициент передачи аттенюатора 1 уменьшается до тех пор, пока амплитуда сигнала на его выходе станет меньше Уо. После этого процесс регулирования остановится, а вертикальный размер осциллографического изображения будет равен...

Стробоскопический осциллограф

Загрузка...

Номер патента: 426195

Опубликовано: 30.04.1974

Автор: Багданскис

МПК: G01R 13/20

Метки: осциллограф, стробоскопический

...индикатор счетчика 12 показывает длительность исследуемого сигнала. В конце калибровочного цикла преобразования схема управления шагом считывания, связанная со счетчиком 12, устанавливает такой шаг считывания Ыь чтобы выполнялось условие,( (,+где Л 1, - установленный шаг считывания;Уо количество импульсов, подсчитанных счетчиком, находящимся в датчике 5;ЛУО - допустимое отклонение от ЛО,Кроме того, в конце калибровочного цикла преобразования при помощи компенсатора 13 в Х тракте стробоскопического осциллографа устанавливается такая ее величина, чтобы начало процесса преобразования сигнала начиналось с началом напряжения развертки, Это осуществляется путем регулирования уровня срабатывания схемы 14 сравнения, находящейся в...

Стробоскопический осциллограф

Загрузка...

Номер патента: 418803

Опубликовано: 05.03.1974

Автор: Багданскис

МПК: G01R 13/20

Метки: осциллограф, стробоскопический

...(переменной составляющей), 20 а также нарушается нормализация вертикального размера осциллограо)ичсского изображения, так как чувствительность осциллограсра устанавливается согласно условиюс + с де а - установленная чувствительность осиллографа, Ус - переменная составляющая сигнала, Ус, - постоянная составляюЙ, - заданныи, нормалпзованцпллографического пзображс10 Составитель В. Вогановдактор Л. Утехина Техрсд Е, Борисова Корректо броволь Г 1 одписно Тираж 678Совета Министров Соткрытийпаб., д 4/5 Изд.582 11 Государствеппого когиптета по дела и ивобрете;пгй Москва, )К, Раугиская,1,Ц Иг 1 Типографии, по. Сап 1 пова, 2 соединен со стробоскопическим осциллографом 5, от которого па смеситель поступают стробирующие импульсы.Сопротивление...

Стробоскопический осциллограф

Загрузка...

Номер патента: 354352

Опубликовано: 01.01.1972

Авторы: Найденов, Багданскис

МПК: G01R 13/20

Метки: стробоскопический, осциллограф

...25 5 поступает опережающий синхроимпульс.Выход компаратора 4 соединен с селектором 6 импульсов по длительности, а также со схемой 7, измеряющей длительность преобразованного сигнала и формирующей управляю щее напряжение, пропорциональное по вели.Редактор Т. Иванова Заказ 3588/9 Изд. Ив 1468 Тираж 406 ПодписноеЦНИИПИ Комитета по делам изобретений и открытии при Совете Министров СССРМосква, Ж, Раушская наб., д 4/5 Типография, пр. Сапунова, 2 3чине этой длительности. Выходное напряжение схемы 7 при помощи регулят 4 ра 8 кру- тизны управляет крутизной пилообразного напряжения, поступающего на его вход от генератора 9 горизонтальной (временной) развертки.Регулировкой крутизны пилообразного напряжения осуществляется регулировка коэффициента...
