Устройство для обмена вагонеток в шахтной клети

Загрузка...

Номер патента: 1567497

Опубликовано: 30.05.1990

Авторы: Самородов, Демьяненко, Бевз

МПК: B66B 17/20, E21D 7/00

Метки: шахтной, вагонеток, клети, обмена

...упрощение конструкции.На чертеже изображено предлагаемое устройство в момент подъема вагона.Устройство для обмена вагонеток в шахтной клети включает раму 1, площадку 2, связанную с рамой 1 посредством шарнира 3. Привод поворота площадки 2 выполнен из индуктивной катушки 4, сердечника 5 и жестко связанного с ними штока 6. Другим концом шток 6 через шарнир 7 связан с площадкой 2. Индуктивная катушка 4 размещена на торце стакана 8 таким образом, чтобы сердечник 5 мог перемещаться внутри него. На дне стакана 8 установлены пружины 9 сжатия. Между шарниром 3 и штоком 6 на раме 1 жестко закреплены упоры 10.Устройство работает следующим образом.Вагонетку 11 вкатывают на площадку 2 до упирания ее буфера в упоры 10. Следующая за ней вагонетка...

Поручневое устройство эскалатора

Загрузка...

Номер патента: 1567498

Опубликовано: 30.05.1990

Авторы: Фомин, Колобов

МПК: B66B 23/24

Метки: эскалатора, поручневое

...по направляющей 8. Пружина 9 обеспечивает надежный возврат рычагов в сомкнутое положение в конце рабочего участка.Устройство работает следуюгцим образом.В начале криволинейного участка (фиг. 2) цепь 3 охватывает звездочку 2, и рычаги под действием пружин 9 (каждая пара рычагов имеет свою пружину) находятся в сомкнутом положении, не касаясь поручня 1. Незадолго до выхода цепи из зацепления со звездочкой (фиг. 3) направляющая 8 начинает воздействовать на катки 7 таким образом, что шатуны 6, раздвигаясь, заводят губки 5 рычагов 4 в бортовые закругления поручня. Возникающее одновременно с этим отрывающее усилие поручня, направленное к центру кривизны участка, приводит к тому, что поручень 1 своими бортами давит на губки рычагов...

Устройство для контроля работы пассажирского лифта

Загрузка...

Номер патента: 1569312

Опубликовано: 07.06.1990

Авторы: Мотовилов, Корнеев

МПК: B66B 5/02

Метки: пассажирского, лифта, работы

...контакт 181 разомкнут. Реле 11 освещения шахты также включено и его 10 контакт 11. разомкнут. Таким образом, цепи,формирующие сигнал на включение блока 29 контрольной индикации, разомкнуты. При нормальной работе лифта, когда происходит открытие или закрытие дверей, контакт од ного из этажных реле замкнут, контактывыключателя двери кабины 82 и реле времени 191 также могут быть замкнуты, но сигнал на включение блока 29 не проходит, так как выдержка времени, создаваемая блоком 31, превышает время открытия-за крытия дверей лнфта (как правило, времяоткрытия-закрытня дверей лифта 10 - 20 с, а задержка времени выдачи сигнала блоком 31 2 - 4 мин). Во время движения лифта сигнал на включение блока 29 не проходит, так как во время движения лифта...

Передвижной строительный подъемник

Загрузка...

Номер патента: 1569313

Опубликовано: 07.06.1990

Авторы: Теклев, Минаев, Соколов, Поляков, Бурба, Бабанин

МПК: E04G 21/00, B66B 9/16

Метки: строительный, подъемник, передвижной

...строительный подъемник вк 11 ючает ходовую тележку 1, мачту, состоящую из секций 2 и связанную с перекрытием здания посредством направляющей 3, ходовых колес 4 и консольной балки 5. Секции 2 мачты изнутри обшиты с трех сторон металлическими листами 6. Сторона мачты, расположенная со стороны здания, выполнена с откидными стенками-лотками 7, шарнирно закрепленными к нижним частям секций 2 мачты посредством шарниров 8. Свободные концы стенок-лотков 7 имеют шарнирно закрепленные к ним фиксирующие упоры 9, посредством которых стенки-лотки 7 устанавливаются на оконных проемах 10. Секции 2, обшитые листаМи 6 и снабженные стенками-лотками 7, образуют замкнутую полость для транспортировки строительного мусора, который поступает в...

Система автоматического контроля и защиты шахтной подъемной установки от напуска каната при зависании подъемного сосуда

Загрузка...

Номер патента: 1570989

Опубликовано: 15.06.1990

Авторы: Франко, Топиха

МПК: B66B 5/12

Метки: установки, подъемного, подъемной, сосуда, каната, защиты, напуска, зависании, шахтной

...с прежней частотой, В результате на выходе узла 10 образуется разность, допустимая величина которой определяется требуемой чувствительностью. 2 ил,не меньше расстояния между расстрелами 15 армировки ствола, и она не должна выступать за габариты сосуда. Рама.сверху и снизу защищается козырьком 16. Количество датчиков зависит от требуемой точности измерения.Система автоматического контроля изащиты шахтной подъемной установки от напуска каната при зависании подъемного сосуда работает следующим образом,При перемещении подъемного сосуда10 по стволу расстрел 15 поочередно воздействует на каждый из датчиков 3, Датчики скоммутироваи таким образом, что поочередно сигнал с каждого датчика 3 поступает в формирователь 4 импульсов в зависимости от...

Устройство для направления каната на барабанной канатной установке

Загрузка...

Номер патента: 1570990

Опубликовано: 15.06.1990

Авторы: Дворников, Горбенко, Неплях

МПК: B66B 7/12

Метки: установке, направления, канатной, каната, барабанной

...с барабанами шахтных подъемных машин илилебедок экскаватора или подъемногокрана,. Пель изобретения - повышение дол"говечндсти каната за счет исключенияструктурных дефектов.На чертеже показано схематическиустройство для направления каната барабанной канатной установки, общийвид.Устройство содержит вертикальнорасположенный отклоняющий блок 1,смонтированный с возможностью свободного вращения.на горизонтальной оси2. Консольные концы оси 2 установленыв опорах 3 скольжения. К опорам 3скольжения жестко прикреплены приводные вибровозбудители 4 в виде роторных вибраторов. Для виброизоляции основной опорной конструкции и создания возможности вынужденных колебанийблока с необходимой частотой опоры 3скольжения закреплены через...

Устройство для управления грузовой платформой наклонного подъемника

Загрузка...

Номер патента: 1572410

Опубликовано: 15.06.1990

Автор: Хайнрих

МПК: B66B 9/187

Метки: наклонного, платформой, грузовой, подъемника

...грузовой платформы 2 предусмотрены устройства измерения пути 7, которые вырабатывают импульсы, передаваемые с помощью многоканального радиопередатчика на приемник, который соединен с системой управления привода грузовой платформы 2, Например, на направляющих могут быть установлены катушки 8 индуктивности, а в салазках 5 выполнены отверстия 9. В зависимости от количества 4 О отверстий 9, проходящих мимо катушек 8 индуктивности, импульсы через радиопередатчик 10 поступают на приемник 11, Питание радиопередатчика осуществляется от аккумулятора Принимаемые приемником 11 импульсы подводятся к блоку управления, в котором расположен пропорциональный клапан, посредством кабельного соединения 12, пропорциональный клапан регулирует колл-, 5 О...

Устройство отключения напряжения холостого хода трансформатора питания цепей управления лифтом

Загрузка...

Номер патента: 1572966

Опубликовано: 23.06.1990

Автор: Дюжев

МПК: B66B 5/00

Метки: лифтом, цепей, хода, холостого, питания, трансформатора, отключения

...падение напряжения на диоде 5. Отсутствие сигнала на входе усилителя 6 не дает возможности срабатывания коммутатора 1. Контакты коммутатора 1 в первичной обмотке трансформатора 2 разомкнуты, и напряжение холостого хода трансформатора 2 равно нулю,При нажатии одной из кнопок вызова блока 7 в случае отсутствия пассажира в кабине от маломощного источника 9 питания через катушку аппарата блока 7 начнет протекать ток, недостаточный для срабатывания этажного реле блока 7, Наличие этого тока вызывает появление падения напряжения на диоде 5, и от выходного сигнала на выходе блока 10 управления лифтом сработает коммутатор 1, Контакты коммутатора подключают первичную обмотку трансформатора 2 к питающей сети и на выходе выпрямителя 3 появляется...

Способ защиты шахтной подъемной установки от напуска каната

Загрузка...

Номер патента: 1572967

Опубликовано: 23.06.1990

Автор: Савин

МПК: B66B 5/12

Метки: напуска, шахтной, установки, защиты, подъемной, каната

...замедление, при котором не образуется напуск каната.Если Мт1,2 Мст, то замедление подь, емных сосудов отсутствует и возникает си, туация, при которой образуется напуск, каната.Пример реализации способа приводится для скиповой подъемной установки, Насхеме фиг. 2 приведены характерные позиции местоположения скипа в эксплуатационном режиме. При перестановкебарабанов и при нахождении скипа на внутренних разгрузочных кривых(позиции 1 и 2)напуск каната не контролируется, При опускании подьемного сосуда в шахтном стволе ведется контроль напуска каната(позиции 3, 4, 1 и). С этой целью определяют фактическую нагрузку на подъемныйэлектродвигатель по току, соответствующую выражению1 факт - : Мст+ Мт,где Мст - суммарный статический...

Подвеска кабины лифта

Загрузка...

Номер патента: 1572968

Опубликовано: 23.06.1990

Авторы: Бойко, Неженцев, Аветисян

МПК: B66B 7/08

Метки: лифта, подвеска, кабины

...закреплен на каркасе 6. 1 э.п. ф-лы, 5 ил,- 1 - ч 2 с6 добразом, дайная подвеска осуэффективное гашение колебаний носительно канатов и кабины ото каркаса) в широком диапазоне Таким твляет каса от ительн щес (кар нос час тот.Фор 1. Под диненн баланси мула изобретения еска кабины лифта, содержащая ую с подъемными канатами груп- рных рычагов, образующих шарсо пу Коэффициент при р представляет собой квадрат собственной частоты системыс гт Иотсюда собственная частота рассматриваемой системыР = - сгКак видно из графика зависимости коэффициента виброизоляции у от отношения .частоты возмущающей силы к собственной частоте системы, для эффективной виброзащиты обьекта должно выполняться условие-2Подставив в йоследнее выражение значение...

Грузовая каретка строительного подъемника

Загрузка...

Номер патента: 1572969

Опубликовано: 23.06.1990

Авторы: Ительман, Дзюба, Гехт

МПК: B66B 9/187

Метки: строительного, грузовая, подъемника, каретка

...продольной оси платформы 5, а приводной штурвал 10 смонтирован с внешней стороны торца платформы 5. На барабанах в разных направлениях намотан канат 12, образующий двукратный , полиспаст с грузовой подвеской 13. Дляудержания груза предусмотрен грузоупорный тормоз 14, Полезный груз 15 подвешивается к грузонесущей подвеске 13, когда требуется его опускание на перекрытие.Когда этого не требуется, груз 15 может быть установлен на выкатной платформе,другого барабана он сматывается, При этом образуется двукратный полиспаст с крюковой подвеской 13. Выигрыш в силе и выбор скорости опускания груза на перекрытие здания зависят от оптимальной разности диаметров дифференциальных барабанов, Для удержания груза предусмотрен грузоупорный...

Подъемная установка

Загрузка...

Номер патента: 1572970

Опубликовано: 23.06.1990

Авторы: Листопад, Влащенко, Исиченко, Пидченко

МПК: B66B 15/00

Метки: подъемная

...СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,.Гагарина, 101 Изобретение относится к подъемно- транспортным установкам и может быть использовано в горно-рудной промышленностии,Целью изобретения является повышение надежности установки, и увеличение срока службы канатов путем обеспечения стабильности свивочных параметров.На чертеже изображена подъемная установка, общий вид.На копре 1 закреплены направляющие копровые шкивы 2. Подъемные сосуды 3 подвешены на двухканатах 4, переброшенных через направляющие шкивы 2 и другими концами закрепленных на барабанах 5, которые установлены во вращающихся опорах 6 и 7. Валы барабанов соединены с приводом при помощи муфт 8 и шарниров...

Шахтный подъемник

Загрузка...

Номер патента: 1572971

Опубликовано: 23.06.1990

Авторы: Вавиловский, Воронков, Розеншток, Назаренко, Хамайко

МПК: B66B 15/08

Метки: подъемник, шахтный

...и может бытьиспользовано в горно-рудничных подъемниках восстающих выработок шахт.Цель изобретения - повышение надеж ности работы подъемникаНа фиг.1 показан подъемник, общий вид; на фиг,2 - то же, вид сбоку; на фиг.3 - узел взаимодействия подъемника с направ-ляющими, аксонометрия. 10Подъемник содержит кабину 1, смонтированную на направляющих 2 П-образного сечения, изготовленных, например, из швеллеров, два канатоведущих шкива 3 и привод 4 с редуктором 5, замкнутые канаты 15 6, огибающие натяжные устройства 7, ходовые колеса 8 с эластичной футеровкой, центральные 9 и периферийные 10 канатоотклоняющие ролики, а также прижимные ролики 11. Каждая пара роликов 11 распо ложена на общей оси 12 с соответствующей парой канатоотклоняющих...

Скип

Загрузка...

Номер патента: 1572972

Опубликовано: 23.06.1990

Автор: Семакин

МПК: B66B 17/08

Метки: скип

...выступают за периметр кузова, Вконце операции подъема кузов 1 скипа про ходит между пневматическими колесами 7,установленными на копре, вращая их. Впредельной точке подъема колеса 7 затормаживаются, фиксируя кузов 1. Затем раму2 опускают до места разгрузки, При этомкузов 1, удерживаемый пневматическимиколесами 7, остается на месте, а опускаетсялишь рама 2. Остается на месте вместе скузовом 1 и шарнир 5, что заставляет створки 3 и 4 днища поворачиваться вокруг осишарнира, так как противоположные концыстворок остаются прижатыми грузом к горизонтальным балкам рамы 2. Для уменьшения силы трения между створками 3 и 4 игоризонтальными балками последние могут быть снабжены роликами, и тогда створки будут опираться на горизотальные балки рамы...

Устройство для разгрузки скипа

Загрузка...

Номер патента: 1572973

Опубликовано: 23.06.1990

Автор: Задорин

МПК: B66B 17/26

Метки: разгрузки, скипа

...одновременного контактирования с роликами 2 затвора 3 при разгрузке ,скипа 4, и жестко прикрепленных к консоль, ным частям каретки 5, перемещаощейся на колесах 6 по коробчатым направляющим 7, жестко закрепленным в копре, Направляющие 1 выполнены прямолинейными с желобчатым профилем и с раструбными . расширениями на обоих концах по длине, принятой с учетом неточности установки скипа 4 под разгрузку (не менее 0,5 м),Каретка 5 с помощью шарнира 8 соединена с приводом в виде пневмоцилиндра 9 для поступательного перемещения ее с направляющими 1 в сторону оси ствола в положении разгрузки скипа на расстояние, равное величине хода роликов 2 затсора 3, и для возврата их в исходное положение при выходе скипа из разгрузки. Устройство...

Направляющее устройство для подъемных сосудов

Загрузка...

Номер патента: 1574527

Опубликовано: 30.06.1990

Авторы: Попов, Чернявский

МПК: B66B 7/02

Метки: направляющее, подъемных, сосудов

...направляющее устройство для подъемных сосудов, движущихся по канатным проводникам на фиг.2 - разрез А-А на фиг.1; на фиг.3 - схема положения роликов и опорной плиты устройства на подъемном сосуде при повороте их на угол относительно оси канатного проводни ка.Опорная плита 1, на которой закреплены роликовые направляющие, крепится разъемно на подъемном .сосуде 2 .Отверстия для крепления на опорной 20 плите 1 при повороте ее на заданный угол оС вокруг оси канатного проводника 3 совпадают с отверстиями на подьемном сосуде 2, выполнеными по дуге окружности вокруг оси канатного про водника 3Для предотвращения скрепления опорной плиты 1 с поверхностью подъемного сосуда 2 вследствие коррозии между ними имеется прокладка 4.Устройство...

Гидроподъемник

Загрузка...

Номер патента: 1574528

Опубликовано: 30.06.1990

Авторы: Сабашвили, Марченков

МПК: B66B 9/04

Метки: гидроподъемник

...между собой, на шток на" соса.Для удобства перемещения устройство снабжено поручнями 27,Устройство работает следуюЩим об,разом.Перед эксплуатацией объемный резер"вуар 21 подсоединяют в гидравлическуюцепь, как показано на Фиг.2 (положение распределительного крана обозначено позициями 1 Ч и Ч 111), и производят закачку гидросистемы рабочейсредой, резервуар отсоединяют идальнейшие виды работ, соответствующие положениям распределительногокрана 1, Т 1 и Ч, производят без резервуара,После закачки гидросистемы дляработы без объемного резервуара одна платформа должна находиться вкрайнем верхнем положении, а другая .в крайнем нижнем.Распределительный кран 19 с помощью штурвала устанавливают в положение, например, 1. Груз размещают на правой...

Многоканатный подъемник

Загрузка...

Номер патента: 1576462

Опубликовано: 07.07.1990

Автор: Семакин

МПК: B66B 9/02

Метки: подъемник, многоканатный

...емкость 16 для воды и насос 17, связанный трубопроводом 18 с дозаторами 19.Многоканатный подъемник работает следующим образом.Перед началом подъемной операции подъемный сосуд 1 загружают на нижней приемной площадке, Одновременно с этим противовес-цистерну 5 заполняют водой из дозаторов 19, куда ее подают насосом 17 из емкости 16 по трубопроводу 18. Доза. торы 19 в зависимости от режима и вида работы подъемника заполняют каждую из секций противовеса-цистерны необходимым количеством воды, Во время заполнения секции 7 противовеса-цистерны водой крышка 8, снабженная уплотняющими прок- ладками, плотно прижата к днищу противовеса-цистерны, перекрывая люк и не позволяя воде вытекать через него. Плотное прижатие крышки 8 обеспечивается...

Подъемное устройство

Загрузка...

Номер патента: 1576463

Опубликовано: 07.07.1990

Авторы: Сатыбалдин, Калекин, Алькенов, Русинов, Исаев, Сергеев

МПК: B66B 9/00

Метки: подъемное

...поверхности земли и на копре,Подьемное устройство работает следующим образом.При работающих. насосах 11 жидкость .по напорному трубопроводу 9 при крайнем левом положении запорно-распределительного приспособления 8, трубопроводу 7 нагнетают в подпоршневую полость б верхнего гидроцилиндра 1. Поршень 2 передвигается в кра й нее положение. Груженый подъемн ый сосуд 5 поднимают, а порожний сосуд 5 опускают. Жидкость из подпоршневой полости 6 нижнего гидроцилиндра 1 вытесняется и через верхний трубопровод 7 запорнораспределительного приспособления 8 и сливной трубопровод 22 стекает в сливной бак 23, откуда через всасывающий трубопровод 10 11 топадает к работающим насосам 11. При доФтижении груженым подъемньм сосудом 5 верхней точки...

Устройство для разгрузки шахтного скипа

Загрузка...

Номер патента: 1576464

Опубликовано: 07.07.1990

Авторы: Куриленко, Соломенцев, Калюжный

МПК: B66B 17/26

Метки: скипа, шахтного, разгрузки

...1, взаимодействующих с разгрузоч. ными роликами 2 скипа 3, и их привода 4, Каждая из направляющих снабжена двумя кулисами 5 одинаковой длины, один конец которых шарнирно соединен с направляющей, а вторые концы шарнирно закреплены оа металлоконструкции копра 6 шахтного ствола. Направляющие соединены с рабочими органами приводов, которые могут быть различного вида и приводятся в действие пневмо-, гидро- или электроэнергией. При этом разгрузочное устройство может иметь либо два синхронизированных между собой привода для каждой направляющей, либо один общий привод для обеих направляющих.Устройство работает следующим образом,Разгрузочные ролики 2 движущегосяскипа входят в разгрузочные направляющие 1. После остановки скипа включается...

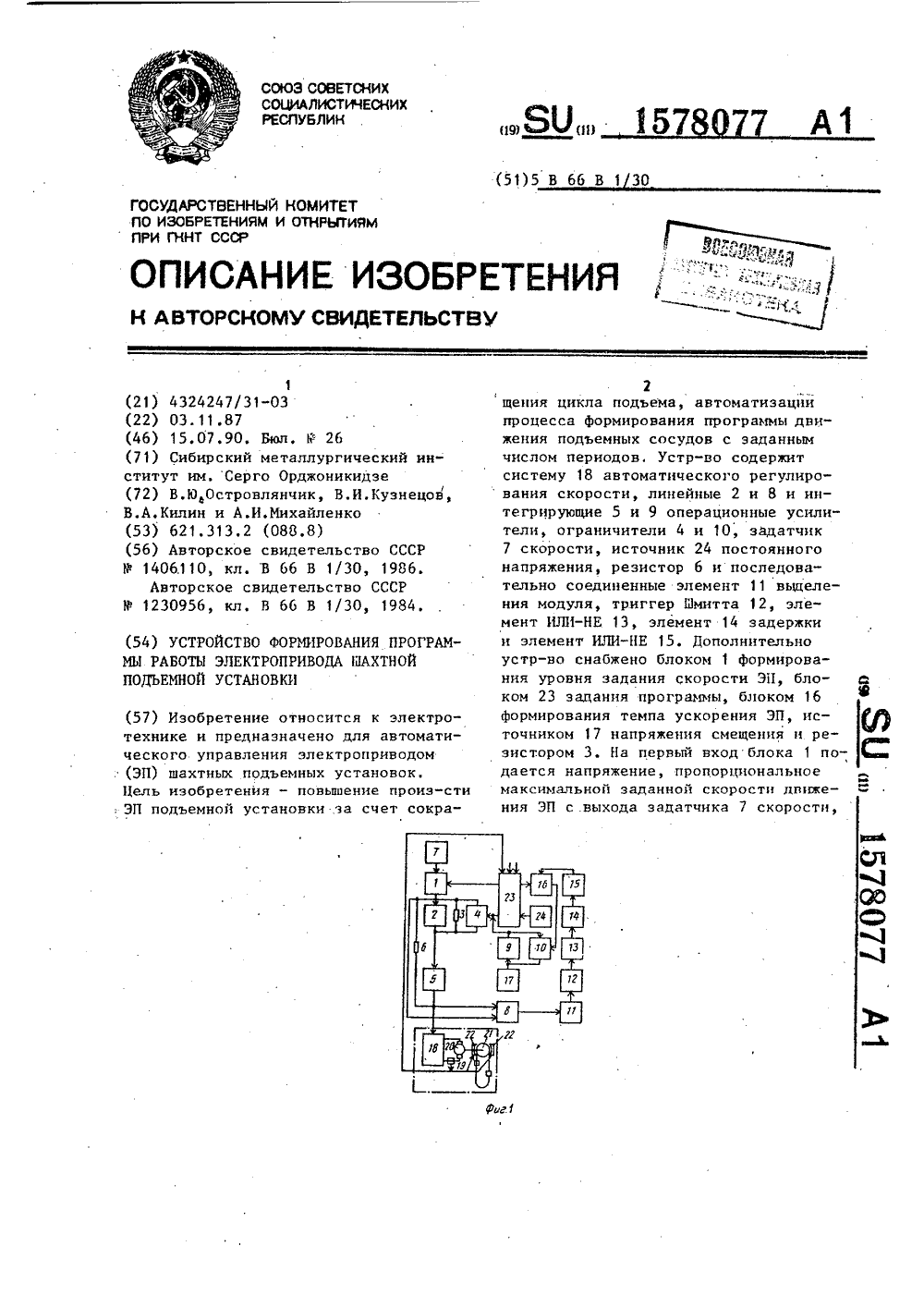

Устройство формирования программы работы электропривода шахтной подъемной установки

Загрузка...

Номер патента: 1578077

Опубликовано: 15.07.1990

Авторы: Островлянчик, Михайленко, Килин, Кузнецов

МПК: B66B 1/30

Метки: работы, программы, шахтной, подъемной, электропривода, формирования, установки

...второй линейный операционный усилитель 8 и элемент 11 выделения модуля Формируют сигналы управления (Н , Ц ) такими, что триг гер 12 не срабатывает (Н), Поэтому состояние логических элементов 13-15 и.опорное напряжение Ц 1 не изменяются. Под действием напряжения Б, при максимальном опорном напряжении Ц , на вход первого интегрирующего операционного усилителя 5 подается максимальное напряжение Б и выходное напряжение Бш нарастает с темпом, соответствующим максимальному значеншо,производной тока якорной цепи, определяемым быстродействием системы 18 автоматического регулирования скорости.1 45Таким образом, сокращение циклаподъема достигается в этом режиме .уменьшением времени на растормаживание подъемной машины за счет увеличения...

Подъемная скиповая установка

Загрузка...

Номер патента: 1579451

Опубликовано: 15.07.1990

Авторы: Болеслав, Франтишек, Ян

МПК: B66B 17/08

Метки: подъемная, скиповая

...7. Дозировка добычи в погрузочные бункеры 6 производится автоматически посредством датчиков 16 тензометрических весов. После наполне1579451 нйя одного из погрузочных бункеров 6 заданным количеством угля, датчики 16 тензометрических весов передают импульс для включения п)ивода переброса направляющего затвора 11, который нап 5 равляет уголь с конвейера 5 в порожний погрузочный бункер 6. Бункеры 6 и скипоные бункеры 7 попеременно загружаются и разгружаются. Когда один скипоный бункер 7 загружается, второй скипоный бункер 7 разгружается на верхней приемной площадке шахтного ствола, Датчики 16 систематически инАормируют о количестве угля, находящегося н данный момент н погрузочном бункере б, и передают команцные импульсы гидроцилиндрам 17,...

Поручень

Загрузка...

Номер патента: 1579452

Опубликовано: 15.07.1990

Авторы: Илона, Густав, Ласло, Дьюла

МПК: B66B 23/24

Метки: поручень

...между выемками 3, т,е. толщина выс тупов, всегда превышает ширину а выемки 3, Дно выемок 3 образует в разрезеучасток дуги окружности, описанной радиусом г . Согласно фиг, 5 наружнаясторона боковой части выполнена ребристой, в то время как внутренняя сторона, противолежащая ребристой наружной стороне, имеет волнистую форму(т.е. с выпуклой и вогиутой кривизной),причем противолежащая выемке 3 выпуклость описана в разрезе радиусом г35гОписанные радиусами г и г окружности являются концентрическими. Междувыемками 3 образуются выступы на наружной стороне боковых частей С-образ 40ного профиля, против каждого из которых на внутренней стороне боковой час-,ти поручня выполнена дуга с вогнутойкривизной, представляющей в разрезечасть дуги...

Клиновой коуш

Загрузка...

Номер патента: 1579882

Опубликовано: 23.07.1990

Авторы: Кисляков, Курдюков, Плеханов, Дайбов

МПК: B66B 7/08

Метки: клиновой, коуш

...ул. Гагарина, О 1зИзобретение относится к подъемно-транспортному машиностроению, в частности к клиновым коушам, и является усовершенствованием изобретения по авт, св.1312045.Цель изобретения - увеличение срока5 службы коуша.На фиг. 1 изображен клиновой коуш, общий вид; на фиг. 2 - сечение А - А на фиг. 1.Коуш содержит корпус 1, между щеками 10 которого размещены вертикальный 2 и наклонный 3 вкладыши и клин 4, охваченный по периферии канатом 5. В районе входа каната в коуш в теле вертикального вкладыша 2 и клине 4 выполнены прорези 6 и 7, параллельные друг другу, На наружной поверхности упругих участков 8 и 9 в прорезях 6 и 7 установлено сплошное кольцо 10, жестко соединенное с клином или корпусом штифтом 11.Коуш работает следующим...

Регулируемая опора приводного устройства поручня эскалатора

Загрузка...

Номер патента: 1579883

Опубликовано: 23.07.1990

Автор: Сорокин

МПК: B66B 23/04

Метки: эскалатора, регулируемая, устройства, поручня, приводного, опора

...выступающую часть2,размещенную в этом отверстии 11. Элементы 4, например болты размещены нацилиндрическом фланце 8 и уперты своими25концами в металлоконструкцию 6 эскалатора.Элементы 5, например винты, размещены накольце 9 и ввинчены своими резьбовымиконцами в металлоконструкцию 6. Узел 2вращения приводного устройства представляет собой расположенные на полуоси 7посредством подшипников 13 и общей ступицы 14 цевочную звездочку 15 и приводной блок 16 поручня. В звездочке 15 и блоке 16 выполнены монтажные окна 17 и 18соответственно для доступа к прижимным 5и отжимным 4 элементам. Цевочная звездочка 15 установлена во взаимодействиис тяговой цепью 19 с зазорами а и Ь относительно нее. На хвостовой части полуоси 7выполнена головка 20 под...

Устройство управления тормозом шахтной подъемной машины

Загрузка...

Номер патента: 1583342

Опубликовано: 07.08.1990

Авторы: Шапочка, Зейлингер, Алистратова, Григорьев, Травка, Беликов

МПК: B66B 1/32, B66B 5/02

Метки: шахтной, подъемной, тормозом

...варианта процесса торможения.,Подъем груза, В этом случае фак-; тическая скорость машины под действием первой ступени торможения снижается достаточно быстро, величина замедления удовлетворяет правилам безопасности. Вход компаратора 15 включен на сравнение напряжений на конденсаторе 13 и на выходе датчика 12 скорости, через некоторый промежуток времени с начала предохранительного торможения разность этих напряжений превосходит уставку задатчика 16, компаратор 15. срабатывает, включив реле 17, которое замыкает свой контакт 18, . Через промежуток времени, который должен быть несколько больше времени срабатывания первой ступени торможения, истекает выдержка на размыкание контакта 30, но за счет замкнутого к этому времени контакта 18 реле 31...

Шахтный копровый шкив

Загрузка...

Номер патента: 1583343

Опубликовано: 07.08.1990

Авторы: Гаврылив, Иванов, Петрина, Ткаченко, Потураев

МПК: B66B 15/04

Метки: шахтный, копровый, шкив

...13 в ободе 2 шахтного копрового шкива осуществляют следующимобразом.55Предварительно на два размещенныху противоположных реборд 3 и 4 троса5 и 6 нанизывают пластинчатые секции9 из эластомера со сквозным пазом 10 с заплечиками 11 и 12. При этом длина тросов 5 и 6 должна быть меньше.длины окружности, на которой размещены тросы 5 и 6 на ребордах.З и 4 шкива, на величину натяжки тросов. После этого пластинчатые секции 9 раскрывают в ширину в обе стороны от прорези 14 таким образом, чтобы расстояние между эаплечиками 11 ч 12 по" зноляло свободно разместить на опорной поверхности паза 10 футеровочные вкладыши 13, выполненные в виде пластин из полиуретана либо в виде полос из протекторной части выбракованных антотракторных шин с...

Устройство для крепления направляющей шахтного подъемника

Загрузка...

Номер патента: 1585268

Опубликовано: 15.08.1990

Автор: Троян

МПК: B66B 7/02

Метки: крепления, шахтного, направляющей, подъемника

...к опорным элементам ствола шахты.Целью изобретения является упрощение процесса монтажа..На фиг. 1 представлено крепление направляющей, вид в плане; на фиг. 2 - то же, профильная проекция; на фиг. 3 - соединение скобы с захватом. Устройство для крепления направляющей содержит скобы 1 с прикрепленными к ним захватами 2. Причем захваты 2 расположены перпендикулярно плоскости скобы и прикреплены к ней со стороны ее торца. Скобы расйоложены на пластинах 3, прикрепленных к балке 4, являющейся опорным элементом в стволе шахты. Вертикальные направляющие проводники 5 прикреплены к опорному элементу, т.е. балке 4, скобами 1. 4со стяжными болтами 6 и гайками. Скобы воздействуют на подошву направляющей лапками 8, Захваты 2 также имеют...

Строительный подъемник

Загрузка...

Номер патента: 1585269

Опубликовано: 15.08.1990

Авторы: Лохач, Гехт, Дзюба, Гуревич

МПК: B66B 9/187

Метки: подъемник, строительный

...на фиг. 7 - сече ние В - В на фиг. 2 (мачта условно не показана). Строительный подьемник состоит из основания , секционной мачты 2, имеющей основные направляющие, по которым перемешается грузовая каретка 3, и дополнительные направляющие, расположенные на противоположной стороне мачты выдвижного монорельса 4 со сьемной платформой. В рабочем положении каретка 3 подвешена на грузовом канате 5, запасованном на барабане лебедки 6. С противоположной стороны мачты 2 смонтирован противовес, состоящий из монтажного подхвата 7 и балластного ящика 8. Подхват 7 подвешен на канате 9. Подхват 7 снабжен ходовыми роликами 10 для перемещения по направляюшим монорельса 4, блоком 11 и дополнительными ходовыми роликами 12 для перемешения по направляюшим...

Устройство для перемещения грузов

Загрузка...

Номер патента: 1585270

Опубликовано: 15.08.1990

Автор: Деноак

МПК: B66B 17/20

Метки: перемещения, грузов

...общего рельсового пути при ее примь 1- кании к подъездному пути 4 или 5. Привод платформы 7 для ее перемещения между подъездными путями 4 и 5 может быть любым. Устройство работает следующим образом, Для обмена ваго неток на от каточ но м горизонте при направлении движения подвижного состава, например, слева направо (по чертежу) платформу 7 устанавливают так, чтобы она примыкала к подъездному пути 5 и образовывала с ним общий путь. При этом левая (по чертежу) клеть 2 подъемника находится между подъездным путем 4 и платформой 7 (фиг. 2). Груженую вагонетку толкателем 6 перемещают с пути 4 в клеть 2, выталкивая тем самым порожнюю вагонетку из клети 2 на рельсовый путь платформы 7 и далее на путь 5.5 После подъема клети 2 платформу 7...
