Устройство для торможения кабины лифта

Загрузка...

Номер патента: 1221146

Опубликовано: 30.03.1986

Авторы: Ваксман, Шариков, Шуравин, Проклов

МПК: B66B 5/22

Метки: кабины, лифта, торможения

...в виде открытой коробки, дно 2которой обращено к направляющей 3.Корпус имеет верхнюю 4 и нижнюю5 горизонтальные стенки, связанныемежду собой болтами 6, а также боковые вертикальные стенки 7.Дно 2 представляет собой скобус верхней 8 и нижней 9 горизонтальными полками. Полка 8 расположенавыше стенки 4 и связана с ней припомощи болта 6, а полка 9 являетсяопорой для клиньев 10. Средний вертикальный участок дна 2 зафиксирован 30относительно нижней горизонтальнойстенки 5, например, при помощи винтов 11, ввернутых в упоры 12, закрепленные на стенке 5.Дно 2 имеет паз а для размещенияв нем голоВки направляющей 3. Верхняя 4 и нижняя 5 стенки также имеютпазы о и 6 для размещения в них головки направляющей 3. Вертикальныестенкив верхней и...

Предохранительное устройство подвесной платформы

Загрузка...

Номер патента: 1221147

Опубликовано: 30.03.1986

Авторы: Лохач, Подкопаев

МПК: B66B 5/24

Метки: подвесной, предохранительное, платформы

...повышение надежности путем исключения самопроизвольного срабатывания устройства.На фиг. 1 изображено устройство, общий вид на фиг. 2 - вид А на фиг. 1. 10Предохранительное .устройство содержит канатоведущий шкив 1, установленный на оси 2. На шкиве 1 смонтирован центробежный ограничитель скорости с подпружиненными собачками д 3 и диском 4 с торцовыми зубьями. Диск 4 соединен с осью 5 серег 6 зажимов 7 предохранительного каната 8 посредством проушины 9 с осью 10, установленной на диске 4, и стержня 11. Щеки 12 являются каркасом ловителя, а между ними установлен упор 13, ограничивающий поворот диска 4 по часовой стрелке.При нормальном режиме движения 25 платформы система зажимов не препятствует свободному прохождению каната 8 через зажимы...

Направляющее устройство шахтного подъемного сосуда

Загрузка...

Номер патента: 1221148

Опубликовано: 30.03.1986

Авторы: Манец, Куриленко, Пристром, Соломенцев

МПК: B66B 7/00

Метки: шахтного, сосуда, подъемного, направляющее

...15 литой металлический корпус 1 и сменные футеровочные вкладыши - лобовой 2 и боковые 3. Вкладыши 2 и 3 со стороны проводника имеют поперечные пазы 4 и 5, расположенные перпендикулярно к продольной оси корпуса с шагом йе менее их ширины и имеющие в сечении криволинейную .и прямоугольную форму. Пазы 4 с криволинейной формой сечения выполняют несквоэными, прямостенные пазы 5 - сквозными. Пазы 4 заполняют ударопрочным полимерным композиционным материалом с антифрикционными свойствами.30В пазах 5 монтируется вставка из материала, полученного методом порошковой металлургии, и имеющего соответствующие физико-механические свойства. Крепление вставок к вкладышу осуществляется с помощью клея. Наличие в каждом пазу трех плоскостей...

Монтажный подъемник

Загрузка...

Номер патента: 1221149

Опубликовано: 30.03.1986

Авторы: Винокуров, Борисов, Лысенко

МПК: B66B 9/02

Метки: монтажный, подъемник

...4, жестко связанную через крестовину- основание 5 с опорной пятой 6, на которую через радиальные катки 7, осевые катки 8 и прижимные катки 9 опирается вращающаяся платформа 10. Грузовая кабина 11, расположенная асимметрично относительно вертикальных направляющих 3, установлена на грузовых катках 12 с возможностью перемещения при помощи пары винт 13 - гайка 14, укрепленных в основании кабины 11, по горизонтальным направляющим 15, смонтированным на вращающейся платформе 10. Ходовые ролики 16, соединенные с несущей крестовиной 4, установлены с возможностью перемещения по вертикальным направляющим 3, проходящим в центральной части крестовин 4 и 5. Платформы 10 и ходовой винт 17 с гайкой 18 обеспечивают вертикальное перемещение...

Вертикальный подъемник

Загрузка...

Номер патента: 1221150

Опубликовано: 30.03.1986

Авторы: Точилина, Перевезенцев, Кривошейцев, Носова, Панферова

МПК: B66B 9/04

Метки: подъемник, вертикальный

...бункер-накопитель 8, содержащий противовесы 9 и затвор 10с приводом 11. Снаружи шахты 1 подзагрузочным окном 6 подвижно смонтирован подпружиненный шток 12,взаимодействующий с проушиной 13,закрепленной на крышке 7. Над бункером 8 установлен загрузочный меха-низм 14Подъемник работает следующим образом,Перед загрузкой платформа 2находится внизу шахты 1, бункер 8 заполнен материалом, под весом которого его затвор 10 находится над емкостью 4, так как шток 12 под действием силы тяжести платформы 2 опу 21150 1щен и не взаимодействует с проушиной 13 крышки 7,Включают привод 11, затвор 10 открывается, материал из бункера 8ссыпается в емкость. 4 (объемы бункера 8 и емкости 4 равны). Под воздействием противовеса 9 крышка 7 спустым бункером 8...

Устройство для подъема автосамосвалов из карьеров

Загрузка...

Номер патента: 1221151

Опубликовано: 30.03.1986

Авторы: Рогач, Петросянц, Тимченко, Клубничкин, Резник, Перельцвейг

МПК: B66B 9/06

Метки: карьеров, подъема, автосамосвалов

...6, устанавливаемых на них, причем грузонесущие платформы 3 кинематически связаны между собой тросовой системой 7. через заякоренные обводные ролики 8. На нижнем горизонте имеются подъездныепути 9 для заезда на них и съезда с них автосамосвалов 6. Грузонесущие платформы 3 выполнены в виде рамных конструкций 10 и на них смонтированы редукторы 11.Устройство снабжено тросовыми системами 12, симметрично расположенными с каждой стороны грузонесущих платформ 3 и неподвижно закрепленными на верхнем и нижнем горизонтах с возможностью натяжения посредством натяжных механизмов 13, причем тросовые системы 12 запасованы в ведущие шкивы 14, которые связаны с ва 45 лами 15, установленными на подшипниковых узлах 16 в рамах 10 грузонесущих платформ 3 и...

Подъемная установка

Загрузка...

Номер патента: 1221152

Опубликовано: 30.03.1986

Авторы: Гречуха, Белоусов, Ковалевский

МПК: B66B 15/00

Метки: подъемная

...бобине с помощью фиксатора(валика) 16 со шплинтом 17. На бобине под фиксатор 16 имеется несколько расположенных по окружности отверстий для воэможности фиксациикольца 15 при различных углах егоповорота относительно бобины,Каждое кольцо 15 имеет также лобовину 18, в которой у наружного диаметра сделано отверстие под валикстопора 19, установленного на фундаменте машины.Подъемная установка имеет такжеприводной двигатель 20 и тормозныеустройства 21. 55 Подъемная установка работает слеДУющим образом.В нормальном технологическом режиме подъема груза кольца 15 зафиксированы на бобинах с помощью фиксаторов 16 и шплинтов 17. Подвижныевенцы 7 под действием пружин 9 находятся в положении, когда они соедииены с зубчатыми втулками 8 давлениев...

Криволинейная направляющая тележечных конвейеров переменной высоты

Загрузка...

Номер патента: 1221153

Опубликовано: 30.03.1986

Авторы: Сорокин, Гузов, Михайлов

МПК: B66B 21/02

Метки: направляющая, конвейеров, переменной, тележечных, криволинейная, высоты

...К - радиус кривизны бокового профиля верхних кромок пластин 7, .а и б - поверхности соседних пластин 7 пря выполнении бокового профиля верхних кромок пластин прямолинейным, в и г - поверхности соседних пластин 7 при выполнении бокового профиля верхних их кромок криволинейным, К и К- радиусы кривизны криволинейной направляющей при максимальном сг. и минимальном с( углах наклона конвейера, соответственно, О и О центры окружностей криволинейной направляющейпри максимальном о и минимальном о( углах наклона конвейера, соответственно, 0 - центр окружности криволинейной поверхности В, О - центр окружности криволинейной поверхности г, р, и ф - углы между поверхностями смежных пластин при максимальном К, и минимальном ( углах наклона...

Проводник для подъемного сосуда

Загрузка...

Номер патента: 1221369

Опубликовано: 30.03.1986

Авторы: Ягодкин, Пильч

МПК: B66B 7/02, E21D 7/02

Метки: сосуда, подъемного, проводник

...по таблицам для неразрезных балок по Формуле Мора или попрограмме нЛира на ЭВМ. При данномрасположении нагрузки, бескочном числе пролетов и неразрезности ветвей 15 Кг=0,46 К) .Подставив значения перемещенийв формулу (1) и сократив все членына Т, 1, Е, К, получим уравнение1 046 120 32 Л 3(откуда,Х, =0,54 ЛСледовательно, постоянная податливость проводника обеспечивается присоотношении жесткостей неразрезных 25 . 1 гветвей= 1,85.На фиг. 2 показана эпюра перемещений направляющей 2 относительно связи 5 от подвижной нагрузки Т, на З 0 фиг. 3 - эпюра перемещений связей 5относительно опор 4 от подвижной нагрузки Т.При передвижении нагрузки Т от точки О к точке о перемещения направляющей 2 относительно связи 5 изменяются от максимума до нуля,...

Ловитель

Загрузка...

Номер патента: 1222612

Опубликовано: 07.04.1986

Авторы: Прахов, Шабданалиев, Пахомов, Шамсутдинов

МПК: B66B 5/24

Метки: ловитель

...перемещения в вертикальной плоскости навстречу друг другу и взаимодействующие с горизонтальным пальцем.1222612 Составитель Л.,;1 апенко Техред И. Верес Корректор Л. Обручар Тираж 799 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская паб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. Тупица Заказ 1 ббз/21 Изобретение относится к подъемно-транспортному машиностроению, в частности к ловителям рудничных подъемных установок,Цель изобретения - повышение надежности захвата гибкого элемента.На фиг. 1 изображен ловитель, общий вид; на фиг, 2 - разрез А-А на фиг. 1.Ловитель состоит из подвижного корпуса 1, подвешенного на тормозных канатах 2, канатно-винтовых...

Скиповый подъемник

Загрузка...

Номер патента: 1222613

Опубликовано: 07.04.1986

Авторы: Олимпиев, Самурин

МПК: B66B 17/08

Метки: скиповый, подъемник

...нижней части скипа О имеется захватное устройство 14, выполненное в виде пружинно-дискового зажима 15 с шипами 16 и с педальным механизмом 17, которое служит для зажима ушивки нижней части тары, например мешка. В верхней части скипа 10 имеется заслонка 18; передвигающаяся в пазах 19 боковых ограждений 6 тележки и 40 предназначенная для предохранения от про.сыпания из вскрытой горловины мешка содержимого при транспортировании его но вертикальным 2 и горизонтальным 3 путям.Горизонтальные ходовые пути 3 у загрузочных бункеров 20 таблетмашины имеют шарнирно разъемные участки 21, установленные в прорези 22, под которыми установлена крутонаклонная направляющая 23, направленная вниз, предназначенная для взаимо.действия с катками 11 скипа О,...

Ловитель платформы подъемника для длинномерных грузов

Загрузка...

Номер патента: 1224234

Опубликовано: 15.04.1986

Авторы: Мишин, Конрад

МПК: B66B 5/24

Метки: ловитель, грузов, платформы, подъемника, длинномерных

...содержит захватные устройства 1 охваты 1 15 вающие с зазором неподвижные направляющие 2, установленные в клиновых пазах тележек 3 и 4. Устройство 1 тележки 3 связано через шарнирно-рычажную систему 5.с тросом 6 механизма включения ловителя, представляющего собой ограничитель 20 скорости (не показан), а устройство 1 тележки 4 посредством шарнирно-рычажной системы 7 и гибкой связи 8 шарнирно связано с грузовой платформой 9 подъемника. Грузовая платформа 9 также шарнирно связана с тележкой 4, а с помощью серьги 10 - с тележкой 3.Тележки 3 и 4 независимо связаны с приводом подъема (не показан) тяговыми канатами 11 и 12.Устройство работает следующим образом.30При нормальной работе подъемника, т.е. без обрыва тяговых канатов 11 и (или 12)...

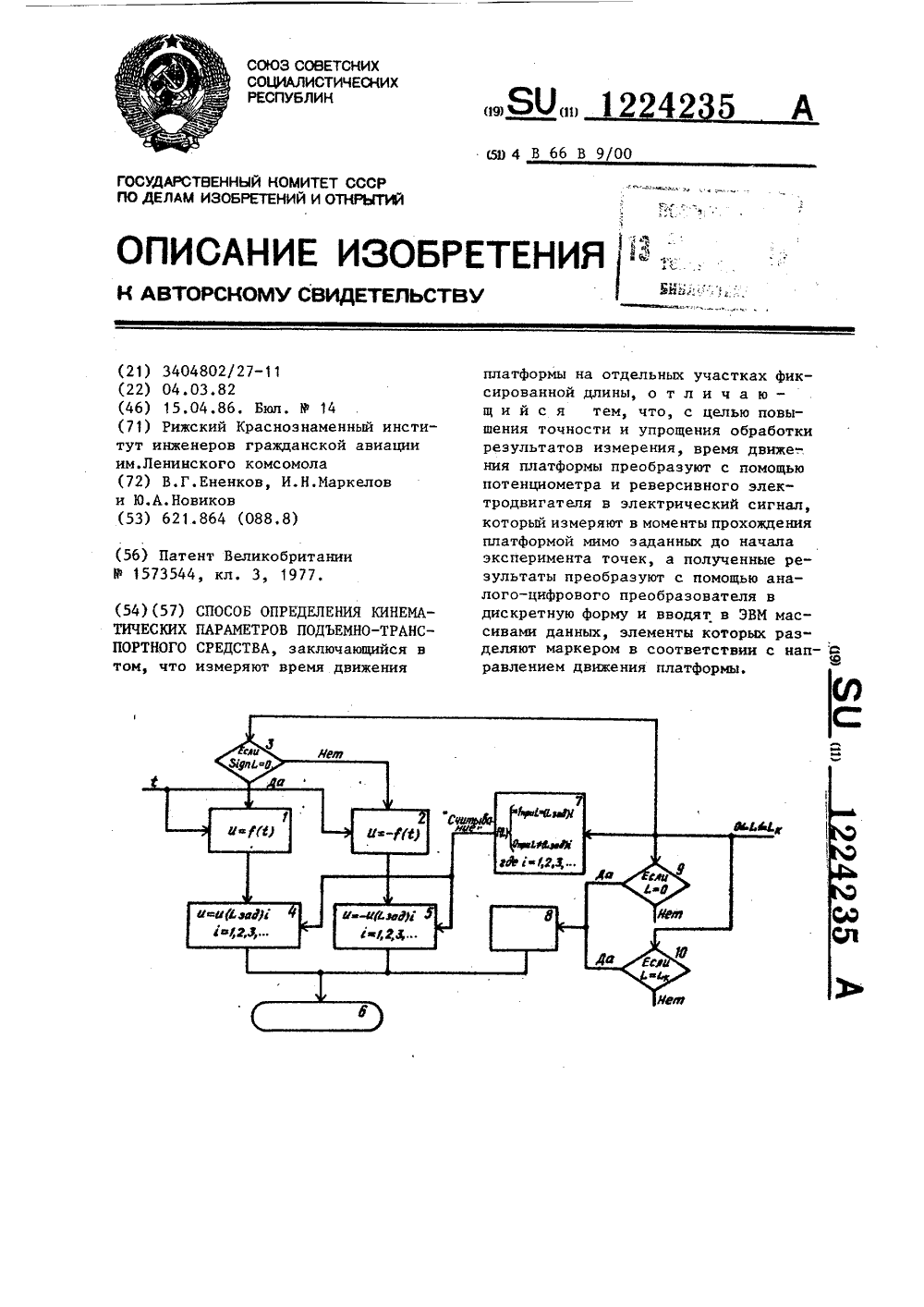

Способ определения кинематических параметров шахтных машин

Загрузка...

Номер патента: 1224235

Опубликовано: 15.04.1986

Авторы: Ененков, Новиков, Маркелов

МПК: B66B 9/00

Метки: кинематических, машин, параметров, шахтных

...движется вниз, в блоке 2осуществляется преобразование П= -Г. При этом управление направлением переменной (время движенияплатформы) осуществляется блоком 3,на вход которого поступает переменная ж , С выходов блоков 1 или 2 непрерывно поступает изменяющийсяэлектрический сигнал в блок 4 или 5соответственно, где осуществляетсядискретное преобразование П == П (зп о ),- количество точек,пройденных платформой.Затем по сигналампоступающимс блока 6, производится считывание 224235 2и передача величины Б в блок 7, который формирует управляющий сигналпри прохождении платформой каждой извыбранных точек.5 Количество этих точек и расположение их вдоль шахты выбирают произвольноТаким образом, при движении плат О Формы вверх или вниз в ЭВМ вводятсяпо...

Шахтная подъемная гидротранспортная установка

Загрузка...

Номер патента: 1224236

Опубликовано: 15.04.1986

Автор: Гуменников

МПК: B65G 53/30, B66B 9/04

Метки: подъемная, гидротранспортная, шахтная

...средства, например, электрогенераторной рекуперации, которая бы могла использоваться в комплексе с существующими перекачными средствами, в знакопеременных режимах малоэффективны. Учитывая большую массу перекачиваемой воды за один рейс контейнеров, эффективность перекачки, зависящая от КПД рекуперационных средств в переменных режимах, является основным фактором работоспособности схемы. В целях снижения потерь энергии на перекачке, кроме эффективных средств рекуперации следует добиться наименьшей величины местных сопротивлений по трубопроводному тракту. Для этого следует предусматривать трубопроводы, задвижки и главные цилиндры диаметрами и объемами, обеспечивающими процесс перекачки с приемлемыми скоростями движения жидкости, а...

Поручневое устройство эскалатора

Загрузка...

Номер патента: 1224237

Опубликовано: 15.04.1986

Авторы: Леках, Шкляров

МПК: B66B 23/20

Метки: эскалатора, поручневое

...натяжной блок 3, а на другом конце оси 4 - подвижная каретка 5 с возможностью возвратно-поступательного перемещения посредством роликов 6 по металлоконструкции 7 эскалатора.С одной стороны каретки 5 закреплен противовес 8, например грузовой, обеспечивающий приложенное к натяжному блоку 3 усилие, растягивающее поручень 1. С другой 20 стороны подвижной каретки 5 на металлоконструкции 7 установлен упор 9, содержащий регулировочный винт 10 и ограничивающий перемещение натяжного блока 3 в направлении, противоположном действию противовеса 8.Приводной блок 2 неподвижно закреплен на одном конце оси 11, на другом конце которой неподвижно закреплена цевочная звездочка 12, взаимодействующая с тяговой цепью 13. Ось 11 установлена с возможностью...

Подъемник

Загрузка...

Номер патента: 1227585

Опубликовано: 30.04.1986

Авторы: Игонин, Паземов, Горлов, Шаранович, Першин

МПК: B66B 9/187

Метки: подъемник

...каретки.1227585 Составитель Г Техред И. Вере Тираж 799 ИИПИ Государственного по делам изобретений 35, Москва, Ж - 35, Рау ППП Патент, г. Ужго. Лапенк едактор А. Огараказ996/23В Самборска Корректор .ПодписноеСССРтийб., д, 451 роектнаи комитета и сткрь скан на од, ул. 30илиал Изобретение относится к строительным под ьемникам и может быть использовано для подачи материалов при производстве работ на строительных лесах.Цель изобретенияповышение безопасности работы подъемника.На фиг.1 изображен подьемник, обший вид; на фиг 2 - то же, вид сбоку; на фиг.3 - натяжной барабан при отключенной лебедке; на фиг.4 - то же, при выключенной лебедке.Подъемник содержит смонтированную на нижней опоре 1 лебедку 2 с трособлочной системой, состоящей из...

Устройство для крепления мачты строительного подъемника к зданию

Загрузка...

Номер патента: 1227586

Опубликовано: 30.04.1986

Авторы: Мурин, Либман, Попелов

МПК: B66B 9/187

Метки: крепления, строительного, мачты, зданию, подъемника

...установлены полэуны14 и 15, состоящие из элементов в виде плит 16 и 17, 18 и 19, стянутыхмежду собой болтами 20. Плиты 18 и9 выполнены с закрепленными на нихфланцами 21 и 22 для крепления скронштейном 1,27586, 2Для восприятия горизонтальныхусилий плиты 18 и 19 снабжены жестко соединенными с ними направляющимисухарями 23, Плиты 8 и 19 выполненыдлиннее плит 16 и 17 и имеют, соответственно, больше крепежных отверстий под болты 20, а плиты 16 и 17выполнены с возможностью их перестановки в горизонтальной плоскостиО по длине плит 18 и 19,Устройство используют следующимобразом,На несущем элементе здания 4 устанавливают Фиксирующие элементы 125 и 13, на них шарнирно закрепляютштанги 5 и 6 с хвостовиками 7 и 8,при этом болты 10, размещенные в...

Устройство для аварийного отпирания двери лифтовой шахты

Загрузка...

Номер патента: 1227587

Опубликовано: 30.04.1986

Авторы: Говор, Сулимкович, Филин

МПК: B66B 13/06

Метки: лифтовой, отпирания, двери, шахты, аварийного

...и упором 30, который контактирует с вилкой 31, жестко связаннойс тягой 8.Защелка 12 с помощью оси 32 шарнирно подвешена на внутренней стороне створки 17 двери и фиксирует еев закрытом положении, входя пазом 33в зацепление с планкой 34, жесткозакрепленной на портале 1. 5 10 15 20 5 30 35 40 45 50 55 Одно из плеч (35) ручки 15 является собственно рукояткой при нажатиина которую осуществляется говоротручки 15 вокруг оси 16, а другое плечо (14) шарнирно соединено пальцем36 со штангой 13. Исходное закрытое)положение створки 17 двери фиксируется упором 37, на который опираетсяплечо 14 ручки 15.Устройство работает следующимобразом.С приходом кабины 5 лифта на позицию точной остановки магнитная отводка 6, воздействуя на ролик 3, поворачивает...

Устройство для определения перемещения движущегося объекта

Загрузка...

Номер патента: 1229156

Опубликовано: 07.05.1986

Авторы: Волошин, Белоцерковский, Кирюшин, Шапочка, Очкань, Гаркуша

МПК: B66B 3/02

Метки: объекта, перемещения, движущегося

...траектории,Целью изобретению является.повышение достоверности за счет исключения зависимости сигнала от азимутального положения индуктора.На чертеже изображена схема устройства для определения перемещениядвижущегося объекта, в котором:в качестве чувствительного элемента датчика перемещения использован кабель,имеющий скрученные жилы и неимеющийэкрана или металлической брони.На перемещающемся объекте 1 установлены генераторы 2 и 3 с рабочимичастотами Г, и Г соответственно. Квыходам генераторов 2 и 3 подключе-ны индукторы 4 и 5 соответственно,с разомкнутыми магнитопронодами.Оба индуктора 4 и 5 разомкнутой стороной магнитопровода повернуты:всторону кабеля 6. Жилы кабеля б, имеющие шнуровую скрутку, соединены между собой на одном конце....

Устройство контроля самопроизвольного реверсирования главного вала эскалатора

Загрузка...

Номер патента: 1229157

Опубликовано: 07.05.1986

Авторы: Леках, Семенков, Сычев

МПК: B66B 5/02

Метки: вала, эскалатора, самопроизвольного, реверсирования, главного

...2 аварийного торможения главного вала 1 эскалатора, На внутренней поверхности ведущей полумуфты 8 и на внешней поверхности сердечника 5 выполнены обращенные друг к другу пазы 13 и 14 соответственно, Профиль 5 пазов 13 ведущей полузов сердечника в его поперечном сечении имеет форму кривой линии, сопряженной с прямолинейной хор,цой окружности поперечного сечения,муфты 8 в поперечном сечении выполнен с переменным радиусом кривизны Пазы 4 сердечника 5 выполнены с углублениями 16, а профиль 17 пазов 5 14 в поперечном сечении имеет формукривой линии, переходящей в хорду окружности сердечника 5.Устройство работает. следуюшим образом.При включении эскалатора на "подьем" в момент трогания главный вал 1 начинает вращаться, а микродвигатель 2...

Устройство для выбора величины тормозного усилия канатного подъемника

Загрузка...

Номер патента: 1229158

Опубликовано: 07.05.1986

Авторы: Шабалин, Степанов, Клименков

МПК: B66B 5/14

Метки: подъемника, канатного, усилия, тормозного, величины, выбора

...величины тормозного усилия и исполнительный элемент 10 тормоза.Блок 6 вычисления периода продольных колебаний каната состоит из инверторов 11, 12, 13, 14 и 15, блока 16 перемножения, на входы которого подаются сигналы с датчиков 1 и 2, сумматора 17, входы которого соединены с источником 5 и датчиком 2 блока 18, входы которого скоммутированы с выходами блока 16 перемножения и сумматора, блока 19 нелинейности вход которого скоммутирован с выходом блока 18, и блока 20, умножения на постоянный коэффициент.Блок 7 определения кратности времени торможения подъемной машины тормозу продольных колебаний каната состоит из инверторов 21 и 22, блока 23 умножения на постоянный коэффициент на вход которого подается сигнал с датчика 3, и...

Подъемник

Загрузка...

Номер патента: 1229159

Опубликовано: 07.05.1986

Авторы: Эпштейн, Андреев, Чаплыгин

МПК: B66B 5/16

Метки: подъемник

...но- гранспортному матиностроенито,Цель изобретения - повьвиение надежности н работе.1 а фиг. 1 изображен подъемник, общий вил; на фнг. 2 - рлэреэ А-Л на фиг, 1; на фиг. 3 - вид Б на фиг. 1 на фиг. 4 - узел 1 на Фиг,3, на фиг. 5 - разрез В-В на фиг, 4 на фиг. 6 - внд Г,на фиг. 5; на фиг, 7 - разрез Д-Д на фиг. 4, на фиг. 8 - вид Е на фиг. 4; на фиг, 9 - разрез Ж-Ж на фиг.Подъемник содержит смонтированную на колоннах 1 посредством каната 2 монтажную платформу 3. Клин ц установлен в направляюп 1 их 5 с воэожностью взаимодействия с колонной 1 и посредством петли 6 соединен с предохранительным канатом 7, который через ролики 8-11, установленные на платформе. 3, через блок 12, установленный на захвате 13 и блок 14, смонтированный на одной оси...

Устройство аварийного торможения кабины лифта

Загрузка...

Номер патента: 1229160

Опубликовано: 07.05.1986

Авторы: Сергеев, Столяров, Урицкий, Майоров, Броневский

МПК: B66B 5/16

Метки: лифта, кабины, торможения, аварийного

...7, установленным в направляющих8. Ограничитель 2 скорости содержитшарнирно связанные со шкивом 3 двуплечие рычаги 9, одни плечи которыхнесут грузы 10, а другие выполненыв виде зубчатых секторов 11, находящихся в зацеплении с цилиндрическойзубчатой рейкой 12, жестко связаннойсо штоком 13, посредством которогоограничитель 2 скорости кинематически связан с рычажной системой,редставляющей собой шарнирно-рычажныймеханизм, угловой рычаг 14 которогоимеет отверстие а, в котором размещен конец штока 13,Рычаг 15 с фиксирующим элементом 16. связан с угловым рычагом 14 посредством пальца 17 и имеет привод от пружины 18. Поворот рычага 15 ограничен упором 19, Механизм включения ловителей содержит приводимую в действиепосредством пружины 20 штангу 21,...

Грузоподъемное устройство для строительства зданий

Загрузка...

Номер патента: 1229161

Опубликовано: 07.05.1986

Авторы: Попелов, Гриднев, Зорин, Либман

МПК: B66B 9/187

Метки: грузоподъемное, строительства, зданий

...5 узла крепления верхнего конца подкоса 4 к секциям башни 202 шарнирно через ось 11 связан скронштейнами 12 и 13. Последние жестко соединены с полосами 14 и 15, вкоторых выполнены отверстия 16. Соосно отверстиям 6 на поверхностяхполос 14 и 5 жестко закреплены шайбы 17. Полосы 14 и 15 соединяютсяс, поясами 18 и 19 секций башни 2 спомощью струбцин 20 и 21, продетыхв отверстия 22 и 23 фиксирующих вали- ЗОков 24, размещенных в отверстиях 16и шайбах 7. Струбцины 20 и 21 имеютрезьбовые концы с установленными наних гайками 25, между которыми и фиксирующими валиками 24 размещены втул- З 5ки 26,Флаиец 6 нижнего конца подкоса через ось 27 шарнирно связан со стойками 28, установленными на основании щ 1. К верхней части башни 2...

Устройство для задания режима движения шахтной подъемной установки

Загрузка...

Номер патента: 1230956

Опубликовано: 15.05.1986

Авторы: Островлянчик, Цинкер, Килин

МПК: B66B 1/30

Метки: установки, режима, шахтной, задания, подъемной, движения

...Поэтому на выходах триггеров 12 и 16 - логический О, т.е. низкий уровень сигнала, на выходах элементов ИЛИ-НЕ 13 и 17 - логическая 1 , т,е. высокий уровень сигнала, а на выходах элементов 14 и 19 задержки элемента ИЛИ-НЕ 18 - логический 0, что обеспечивает на выходе элементов ИЛИНЕ 15 и 20 высокий уровень сигнала. Сигнал с выхода элемента ИЛИ-НЕ 15 усиливается линейным операционным усилителем 26 и подается в качестве опорного на ограничитель 27 выходного напряжения интегрирующего операционного усилителя 21, на входе которого имеется два разнополярных сигнала. Соотношение оммических сопротивлений резисторов 22 и 23 обеспечивает больший ток через резистор 22. Поэтому на неинвертирующем выходе интегрирующего операционного усилителя...

Устройство для контроля натяжения каната

Загрузка...

Номер патента: 1230957

Опубликовано: 15.05.1986

Авторы: Латыпов, Абатуров, Латыпова, Санников

МПК: B66B 5/12

Метки: натяжения, каната

...возможностьювзаимодействия с канатом 3. Геркон 5 и магнит 6 сигнализатора размещены на корпусе 1устройства по разные стороны каната 3 взоне с наименьшей амплитудой перемещения каната под действием рессорного привода 4. Элементы сигнализатора установлены на корпусе 1 с возможностью регулирования чувствительности устройства с помощью регулировочного элемента (не показан).В нерабочем положении рессорный привод 4 (показан сплошной линией) находитсяв нагруженном состоянии, при котором полепостоянного магнита 6 сигнализатора экранировано канатом 3, а контакть 1 геркона 5 ЗОсигнализатора находятся в разомкнутом состоянии.Устройство работает следующим образом,Подъемник (не показан) при движениив стволе шахты под действием своего...

Устройство для испытания редуктора лифтовой лебедки

Загрузка...

Номер патента: 1230958

Опубликовано: 15.05.1986

Авторы: Глумов, Иоффе

МПК: B66B 9/00

Метки: редуктора, лебедки, испытания, лифтовой

...к подъемно-транспортному машиностроению и может бытьиспользовано в лифтостроении для испытания лифтовых лебедок.Цель изобретения - повышение точнос 5ти испытаний и снижение при этом износаузлов лифта.На фиг, 1 изображено устройство дляиспытания редуктора лифтовой лебедки, общий вид (при расположении кабины в верхней части шахты); на фиг. 2 - то же (прирасположении кабины в нижней части шахееЫ.Устройство содержит кабину 1 и противовес 2, закрепленные на концах каната 3,запасованного через шкив 4 лебедки, подвижный 5 и неподвижный 6 блоки, черезкоторые запасована ветвь каната 3, несущая противовес 2, а также груз 7, закрепленный на оси подвижного блока 5, и подпружиненные упоры 8 и 9, На оси подвижного блока 5 установлена подвижная...

Гидравлический привод тормоза подъемной машины

Загрузка...

Номер патента: 1230980

Опубликовано: 15.05.1986

Авторы: Степанов, Попов, Чекмасов

МПК: B66D 5/26, B66B 5/16

Метки: подъемной, привод, гидравлический, тормоза

...направления движения и остановкиподьемной машины, включающий в себя кииематически связанный с валом подъемной машины насос 10, сообщенный с баком 11, предохранительный клапан 12, 40дроссель 13, обратный клапан 14.Гидравлический привод содержит также дополнительный двухпозиционный распределитель 15 с подпружиненным с одной стороны золотником и с полос тями 16 и 17 управления и дроссельный клапан 18. Полость 16 управления, в которой размещена пружина золотника, сообщена с входам электромеханического преобразователя 8 устройства предо-О хранительного торможения, а полость 17 управления - с насосом 10 датчика 9 направления движения и остановки подьемной машины. Выходы основного двух- позиционного распределителя 6 устрой ства 3...

Входная площадка эскалатора

Загрузка...

Номер патента: 1232622

Опубликовано: 23.05.1986

Авторы: Поминов, Фоменко, Сорокин, Вольдемаров

МПК: B66B 21/02

Метки: эскалатора, площадка, входная

...и жестко крепится к раме 2. С;едуо(Яя за панелью 3 панель 4 установлена на оси 6 планок 7, котрые в свою очередь устацавлива)отся на полуосях 8 рамы 2. 33 панелью 4 между планками 7, верхние грани которых расположены на одном уровне с панелями входной площадки, расположена пяцсль 5, жестко прикрепленная к раме 2. Примыкающие к панели 5 края панели 4 смогут быть жестко соединены с планками 7 винтами 9, исключающими поворот панели 4 вокруг оси 6. Противоположные края напели 4 опираются на регулируемые по высот( ущ)ры 1 О крцн)тейпов 11, зс)кр(Иле- На рамс 2. Панель 4 и)икр(не 5 сся3 унтами 12 к кронштейнам 1 . 113 си 6 жестко закреплен экспе)триковыи ю,31 к 1,3, КО)тс(КТИру)ОПИй С.)ягтнц ЧЯТй Пруж Инй 1-5, кцпы которой распопи(;ць В...

Подъемник для проходки шахтных стволов

Загрузка...

Номер патента: 1234332

Опубликовано: 30.05.1986

Авторы: Елизаров, Винокуров

МПК: B66B 5/02

Метки: проходки, шахтных, подъемник, стволов

...соединен с электромеханическим реле 16, соединенным через контакты с автономным источником питания 7 и с подвижным контактом электромеханического реле 15, которое может соединять исполнительный блок 18 через контакты электромеханического реле 16 с автономным источником питания 17. Устройство работает в нормальном и аварийном режимах.Работа в нормальном режиме заключается в том, что бадья 1 опускается в ствол шахты и направляющая рамка 2 находится на приливах бадьи 1, т, е. они опускаются как одна целое. При этом цепь 6 размещается на крестовине 5, т. е. к передатчику 9 подключен источник питания 1 О. Г 1 ередатчик 9 вырабатывает сигналы, которые по цепи 6, крестовине 5, подъемному 5 1 О 15 20 25 ЗО 35 4 О 45 50 канату 4 и через...
