Транспортное устройство клетевого шахтного ствола

Загрузка...

Номер патента: 1027130

Опубликовано: 07.07.1983

Авторы: Диккерт, Субботин

МПК: B66B 17/00

Метки: клетьевого, шахтного, ствола, транспортное

...специальной З 0 лебедки, большая продолжительность цикла нспуск-потьйм 11 и сложность конструкции устройства.Цель изобретения - упрощение конструкции устройства и снижение энергоемкости.Поставленная цель достигается тем, что в транспортном устройстве клетевого шахтного ствола, включающем установленную в стволе клеть с рельсовыми проводниками, поуъэмную 40 машину и грузовую каретку с грузовым крюком, последняя выполнена в виде наклонной траверсы, связанной посредством направляющих опор с рельсовыми проводниками, при этом тра верса шарнирно соединена с клетью.На Фиг. 1 изображено предлагаемое устройство, размещенное э шахтном стволе, вертикальный разрез; на фиг. 2 - то же, вид в плане,50 В клетввом шахтном стволе 1 установлены рельсовые...

Устройство для управления движением кабины подъемника

Загрузка...

Номер патента: 1028589

Опубликовано: 15.07.1983

Авторы: Петракова, Шаймердянов

МПК: B66B 1/36

Метки: подъемника, движением, кабины

...фиг. 1 изображена схема блокаадресования; на фиг. 2 - блок определения направления движения; нафиг. 3 - блок определения положениякабины.Устройство фиг. 1)содержит источник питания 1, кнопку 2 "Пуск", кнопку З.первого остановочного пункта сконтактом 3.1, кнопку 4 второго остаПри достижении кабины подъемника З 5 четвертого остановочного пункта,срабатывает датчик 35, отключаетсяреле 36,и включается реле 32, которое контактами 32.4 отключает кон.тактор 13. Контактор 13 отключается, 40 обесточивается двигатель и кабинаподъемника останавливается на четвертом остановочном пункте. Одновременнос этим контакт 36.5, отключает реле10.При перемещении кабины подъемникав другом направлении после нажатиякнопок требуемых остановочных пунк-,тов...

Устройство контроля скорости движения подъемника

Загрузка...

Номер патента: 1028590

Опубликовано: 15.07.1983

Авторы: Белов, Коган, Мишенин, Уманский, Банк, Дубров, Ибрагимов

МПК: B66B 5/06

Метки: подъемника, скорости, движения

...4 контроля целостности цепи. Каждый из указанных блоков содержит элементы 5, б и 7 сравнения, задатчики 608; 9 и 10 эталонной последовательности импульсов, релейные элементы11, 12 и 13, выходы двух последнихявляются выходами блоков 3 и 5 и соединены с входами блока 14 совпадения,65 выход которого соединен с.исполнитель" ньм элементом 15 привода подъемника 16, тяговый орган 17 которого связан с датчиком 1, который может быть выполнен с использованием герконов, фотоэлементов (фотодиодов, фототранзисторов, фоторезисторов , а также механических прерывателей. В качестве блоков контроля могут бить использованы реле времени, выполненные с уставками, значения которых определены значениями длительностей импульсов и пауз при работе...

Шахтный подъемник на воздушной подушке

Загрузка...

Номер патента: 1028591

Опубликовано: 15.07.1983

Авторы: Новиков, Маркелов

МПК: B66B 9/04

Метки: подушке, подъемник, воздушной, шахтный

...движения платформы. Шахтный подъемник содержит шахту1 с направляющими 2, установленнуюв ней с возможностью перемещения платформу 3 с образованием полости 4 воз"душной подушки, подключенной .к воздуходувке 5. На платформу 3 установлены зубчатые рейки 6, взаимодействукицие с рабочими шестернями 7, расположенныки вдоль стенок шахты, которые кинематически связаны с электромеханическими узлами торможения 8. Элек"тромеханические узлы торможения 8 соединены с соответствующими кнопками эта жа назначения 9, кнопками вызова 10и датчиком 11 этажей с входом блока12 Формирования закона движения. Выход блока 12 соединен с входом блока13 сравнения, при этом второй его 35 вход соединен с тахометром 14, а выходы соединены с регулируемой заслонкой 15 и...

Передвижной подъемник

Загрузка...

Номер патента: 1030289

Опубликовано: 23.07.1983

Авторы: Абашин, Ковин, Бойцов, Ентус

МПК: B66B 9/16

Метки: передвижной, подъемник

...опорйой платформы к основанию мачты подъемника требует при подъеме груза надежного стопорения колес.Цель изобретения - повышение нежности и удобства в эксплуатации.Цель достигается тем, что в подъемнике,содержащем подвижную опорную платформу, на которой смонтирована секционнаямачта с основанием и грузонесущая платформа с рамой, снабженная приводом еевертикального перемещения относительноупомянутой мачты, основание секционноймачты снабжено. втулками и смонтированопод опорной платформой, при этом приводвертикального перемещения грузонесущейплатформы включает в себя установленноеповоротно на раме спиральное колесо иролики, смонтированные на секционной мачте, причем на опорной платформе выполнены отверстия, а на грузонесущей...

Приводное устройство эскалатора

Загрузка...

Номер патента: 1030290

Опубликовано: 23.07.1983

Авторы: Кирпичев, Клебанов, Каравайцев

МПК: B66B 11/04

Метки: приводное, эскалатора

...эскалатора, содержащее электродвигатель, кинематически связанный с зубчатым редуктором, включающим в себя быстроходный вал, на котором установлены зубчатый венец и шестерня, тормозной барабан, промежуточный вал со смонтированными на нем зубчатыми колесами, и соединительную муфту для зацепления зубчатого венца быстроходного вала с электродвигателем, снабжено вторым быстроходным валом с зубчатым венцом и шестерней, установленным внутри первого быстроходного вала, выполненного полым, при этом упомянутые зубчатые венцы обоих быстроходных валов установлены с возможностью зацепления с соединительной муфтой, причем обе шестерни этих валов образуют зубчатые пары разного передаточного отношения с зубчатыми колесами упомянутого...

Подвеска для створок раздвижных дверей лифта

Загрузка...

Номер патента: 1030291

Опубликовано: 23.07.1983

Авторы: Жуков, Гаврилов

МПК: B66B 13/08

Метки: створок, раздвижных, лифта, дверей, подвеска

...створки незамкнуты, между роликами кареток и козырьком имеется нерегулируемый увеличенный зазор, что может привести к перекосустворок и даже спадению кареток с линейки при приложении усилия к нижним частям створок двери, т.е. эта подвеска недостаточно надежна в работе,Цель изобретения - повышение належности в работе подвески путем предотвращения перекоса створок.Цель достигается тем, что в подвескестворок раздвижных дверей лифта, содержащей смонтированную на балке порталадвери линейку, на которой с возможностью перемещения посредством роликов установлены каретки со створками, и размещенный над роликами козырек, внутренняя поверхность которого, обращенная к роликам,параллельна линейке, козырек выполнен сузлом регулировки его положения и...

Грузоподъемное устройство

Загрузка...

Номер патента: 1031810

Опубликовано: 30.07.1983

Авторы: Ферингер, Антонов, Поволоцкий

МПК: B66B 9/187

Метки: грузоподъемное

...снабжено уравновешиваюьцими противовесами и парой шарнирноприкрепленных к опорной раме угловых ограничителей поворота портала, выполненных из соединенных под прямым углом ограничивающих пластин, причем транспортные упоры расположены под упомянутымиограничителями, а пружинные амортизаторы, разгрузочные упоры и шарнирныепяты портала - внутри упомянутых ограничителей, к наружным поверхностям которых жестко прикреплены уравновешивающие противовесы.На фиг. 1 изображено предлагаемое устройство в момент начала поворота портала,общий вид; на фиг, 2 - то же, в моментперехода портала через нейтральную плоскость; на фиг. 3 - то же, в момент окончания поворота портала,5 1 О 15 20 25 30 35 Устройство состоит из лебедки 1, опорной...

Подвесное устройство для кабины подъемника

Загрузка...

Номер патента: 1031865

Опубликовано: 30.07.1983

Авторы: Куриленко, Дегтярев, Строков, Хомяков, Агранович

МПК: B66B 7/08

Метки: кабины, подъемника, подвесное

...в одной вертикальной плоскости с вкладышами, при этом канат охватывает нижнюю и боковые части вкладышей, а отверстие в щеках для пальца подъемного элемента подъемника размещается в пределах габарита зажимного клина, в котором выполнена вертикальная прорезь, соосная отверстию в щеках корпуса.На фиг. 1 изображено подвесное устройство, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез А-А на фиг, 1.Подвесное устройство содержит корпус в виде двуплечего рычага, состоящий из щек 1, между которыми размещены вкладыши 2 и подвижный клин 3.Щеки 1 и вкладыши 2 скреплены в единое целое при помощи заклеточного или сварного соединения и образуют в средней части клиновую полость Б. Клин 3 имеет продольный паз в, обеспечивающий...

Подъемник

Загрузка...

Номер патента: 1031866

Опубликовано: 30.07.1983

Авторы: Хитряк, Гончаров, Шевчук

МПК: B66B 9/02

Метки: подъемник

...упомянутых рычагов с вышеуказанным подъемным механизмом выполнен с возможностью перемешения вдоль продольной оси грузонесушей платформы.Подъемник снабжен установленными на вертикальных мачтах упорами, взаимодействуюшими с подвижными Г-образными стяжками.Кроме того, подъемник снабжен механизмами фиксации упомянутых стяжек, каждый из которых включает в себя П-образную скобу, жестко укрепленную на плечах этих стяжек, и жестко связанный с вертикальной мачтой корпус, в котором смонтирован с возможностью перемещения по прорези, выполненной в стенке корпуса, подпружиненный ролик, причем эта прорезь расположена под углом к нормали к траектории движения П-образных скоб механизма фиксации стяжек при их взаимодействии с вышеупомянутым роликом,...

Скиповый подъемник

Загрузка...

Номер патента: 1033379

Опубликовано: 07.08.1983

Авторы: Воскобоев, Аносов, Андрушкевич, Звездкин, Коршуков, Гуляев, Великанов

МПК: B66B 17/08

Метки: скиповый, подъемник

...проушиной 14 для крепления головного каната 2, затворов 15, состоящих из рычагов 16 и хомутов 17, ограничителей 18, размещенных в пазу 19 корпуса 9 откидных стенок 8, рамы 20, упоров 21с отверстиями 22, стопоров 23, стакана 24,жетско связанного с рамой 20, пружины 25,плунжера 26 с проушиной 27 для хвостовогоканата 3, тросиков 28, связанных одним концом с рычагами 16, а вторым - с плунжером 26 колец, приваренных к корпусам 9 откидных стенок 8.Устройство работает следующим образом.Контейнер 1 через отверстие 13 загружается сыпучим материалом. Затем производит 5 10 15 20 25 30 35 ся настройка контейнера на определенное место разгрузки транспортируемого материала по площади приемного бункера. Для этого ограничители 18, состоящие, например,...

Барабан многоканатной подъемной установки

Загрузка...

Номер патента: 1033416

Опубликовано: 07.08.1983

Авторы: Халфин, Короткий, Гадючко, Койфман

МПК: B66B 15/00

Метки: многоканатной, установки, барабан, подъемной

...обечайки которых свободно установлены на приводном валу, и механизм для выравнива-ния натяжения подъемных канатов, последний выполнен в виде вмонтированныхв каждую секцию моментных гидроци линдров, лопатки которых жестко закреплены на привоцном валу, а сами гидроцилиндры жестко скреплены с обечайками секций, при этом соответствующие полости гломентных гидроцилиндров гидравлически связаны междусобой. На фиг.1 изображен барабан подъемной установки, общий вид, на фиг,2сечение А-А на фиг.1, на фиг,З - схема гидравлического соединения полостей моментных гидроцилиндров барабана подъемной установки.Барабан подъемной установки с устройством для выравнивания натяжения подъемных канатов состоит из несколь- кихцилиндрических секций 1 на...

Устройство для формирования сигнала замедления движения кабины лифта

Загрузка...

Номер патента: 1034977

Опубликовано: 15.08.1983

Авторы: Лежин, Марченко

МПК: B66B 1/24

Метки: сигнала, кабины, замедления, формирования, лифта, движения

...реле подключена к источнику питания, и реле направления движения, элемен- ЗО ты вкл 1 очения реле блокировки выполнены на герконах, установленных на верхнем и нижнем концах стального шунта с возможностью взаимодействия с магнитами этажных датчиков, причем геркон, установленный на верхнем конце шунта, включен З 5 последовательно с контактом реле направления движения вверх, а геркон, установленный на нижнем конце шунта, - с контактом реле направления вниз.На фиг. 1 изображена принципиальная 4 О схема устройства для формирования сигнала замедления движения кабины лифта; на фиг. 2 - расположение герконов на сталь. ном шунте кабины лифта.Устройство (фиг. 1) содержит катушку 1 реле блокировки, КС - цепочку с резис тором 2 и...

Карьерный пневматический подъемник

Загрузка...

Номер патента: 1034978

Опубликовано: 15.08.1983

Автор: Николаев

МПК: B66B 15/00

Метки: пневматический, карьерный, подъемник

...автосамосвалов, Подъемный сосуд 6, установленный в поворотной части 14 загрузочного устройства 13, отклоняется вокруг оси вращения на угол Р от оси путепрово. да .и подводится своей открытой частью под люк бункера 15. Величина угла ф выбирается из такого расчета, чтобы обеспечить общий угол между осью сосуда и горизонтом в 65-70, что позволяет обеспечить полную загрузку сосуда и снизить динамические нагрузки на сосуд от действия струи горной массы, выпускаемой из бункера 15, за счет того, что поток горной массы наполняет сосуд, стекая по его нижней стенке на дно (уменьшается высота падения горной массы). После загрузки сосуда поворотная часть 14 вместе с сосудом 6 возвращается в исходное положение и герметизируется с путепроводом....

Способ замены канатов в шахтной подъемной установке

Загрузка...

Номер патента: 1034979

Опубликовано: 15.08.1983

Автор: Задорин

МПК: B66B 19/02

Метки: шахтной, канатов, замены, установке, подъемной

...канатов.Указанная цель достигается тем, что согласно способу замены канатов шахтной подъемной установки, включающему последовательное отцепление коннов сменяемого каната от сосуда, присоединение одного конца сменяемого каната к вспомогательной рамке, а другого конца к приемному барабану и сматывание каната на этот барабан, после отцепления одного конца сменяемого каната от сосуда, находящегося в верхнем крайнем положении, переводят заменяемый канат на вспомогательные блоки, предварительно смонтированные над барабаном подъемной машины, а после подъема сменяемого каната конец его пере цепляют от рамки к тросу вспомогательнойлебедки.На фиг. 1 показана многоканатная подьемная установка с оборудованием для замены канатов перед началом...

Адресователь грузового подъемника

Загрузка...

Номер патента: 1036650

Опубликовано: 23.08.1983

Авторы: Посошин, Полыковский, Оршульский

МПК: B66B 1/36

Метки: подъемника, грузового, адресователь

...для управления мачтовым грузовым подъемником, в частности к адресным устройствам.Известен адресователь грузового подъемника, содержащий задающий лимб с делениями и отверстиями, посредств вом штифта связанный с задающей рукояткой, жестко скрепленной с валом, подвижно охваченным втулкой, жестко связывающей задающий лимб с храповым колесом, приводимым во вращение, . электромагнитным толкателем с подпру- жиненным якорем, взаимодействующим сй храповым колесом посредством одной из двух собачек, опирающихся на шторку, укрепленную на рычаге ревер" сирования лебедки, который подвижно установлен на втулке, в свою очередь, на которой также подвижно ус" тановлендополнительный рычаг с под пружиненным кулачком, а шторка снабжена упорами,...

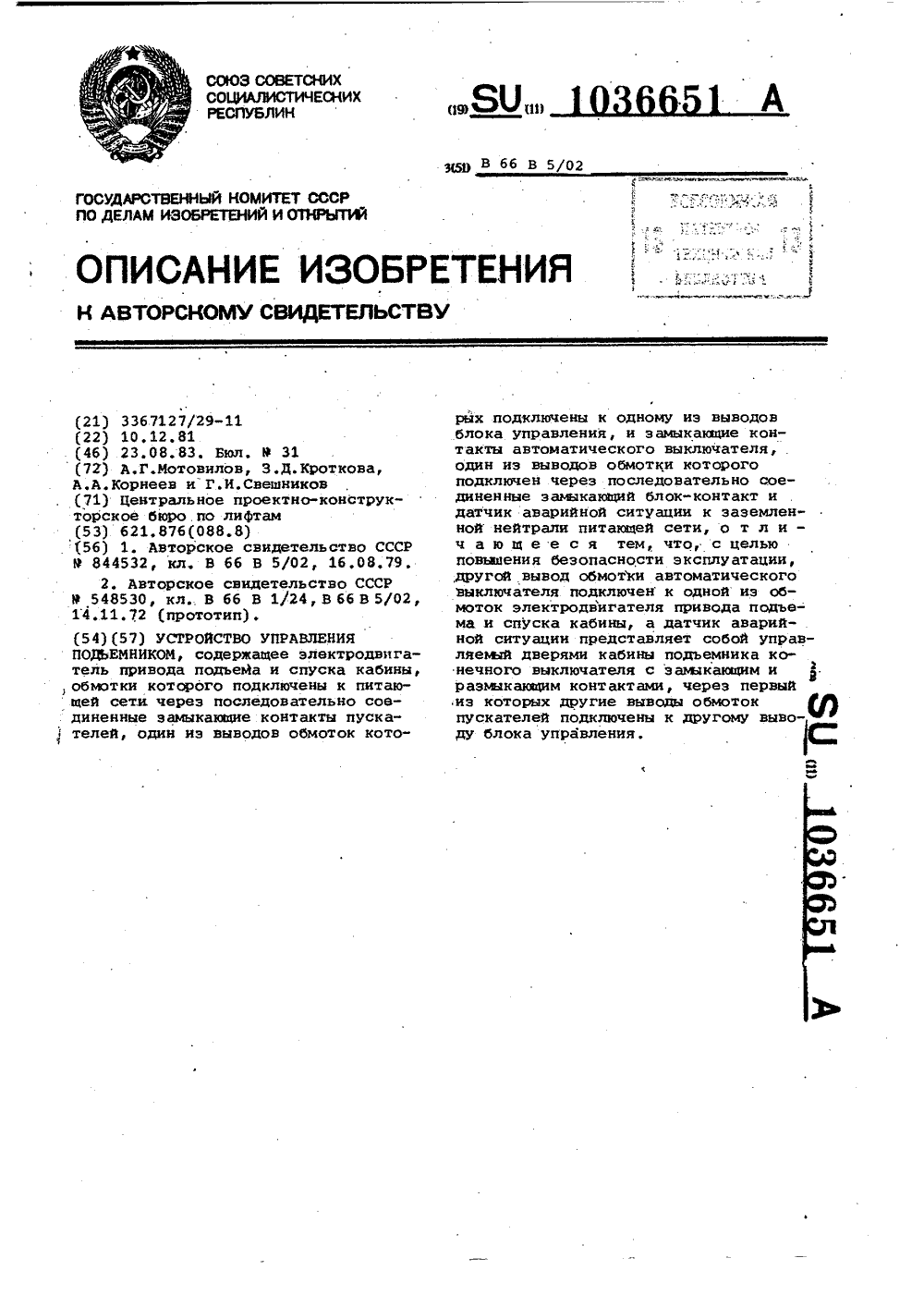

Устройство управления подъемником

Загрузка...

Номер патента: 1036651

Опубликовано: 23.08.1983

Авторы: Свешников, Корнеев, Кроткова, Мотовилов

МПК: B66B 5/02

Метки: подъемником

...при включениивручную пускателей электродвигателяпривода подъема и спуска кабины. 40Цель изобретения - повышение безопасности эксплуатации,Цель достигается тем, что в устройстве управления подъемником, со-,держащем электродвигатель приводаподъема и спуска кабины, обмотки которого подключены к питающей сети через последовательно соединенныезамыкающие контакты пускателей, один.извыводов обмоток которых подключен кодному из выводов блока управления,и замыкавшие контакты автоматическо;го выключателя, один из выводов обмотки которого подключен через пос,ледовательно соединенные замыкающийблок-контакт и датчик аварийной ситуации к зацепленной нейтрали питающей сети, другой вывод обмотки автоматического выключателя подключенк одной из обмоток...

Механизм включения ловителей лифта

Загрузка...

Номер патента: 1036652

Опубликовано: 23.08.1983

Авторы: Рывкин, Гершаник, Бродский, Жданович, Жиленков, Шариков, Файнштейн, Мирский

МПК: B66B 5/04

Метки: включения, ловителей, лифта, механизм

...наодном из рычагов гибкой пластиной,аконечный выключатель смонтирован подупомянутой балкой с ВОзмОжнОстью Взаимодействия с указанной гибкой пластиной .На фиг,1 изображен предлагаемыймеханизм, общий вид; на Фиг.2 - узел1. на фиг.1.Механизм содержит смонтиРованныйна верхней балке 1 кабины вал 2, накотором установлены рычаги 3, соединенные с клиньями ловителейне показаны), рычаг 4, соединенный с канатом 5 ограничителя скорости, и рычаг б, шарнирно соединенный с тягой7, подпружиненной относительно закрепленного на балке 1 упора 8 пружиной 9. тяга 7 вторым своим концомшарнирно соединена с рычагом 10, установленным на валу 11, смонтирован 1 О ном на балке 1, На валу 11 .Установлены рычаги 12, соединенные с клиньями ловителей, На...

Аварийный стопор

Загрузка...

Номер патента: 1036653

Опубликовано: 23.08.1983

Авторы: Майданик, Булынин, Абрамов, Кудрявцев, Толмачев, Кремнев, Новиков

МПК: B66B 5/24

Метки: аварийный, стопор

...элементе 5., представляющим собой груз, вместо груза может быть применена пружина. Между торцевой поверхностью гайки 3 и корпусом 1 имеется зазор 18,Неподвижный блок 19 полиспаста 4 прикреплен к корпусу 1, а подвижный блок 20 - к тяговому элементу б, выполненному в виде пружины, заключенной в корпус 21 и через шток 22 . и кронштейн 23 соединен. с винтом 2, Серьги 9 и 12 имеют сферические втулки, позволяющие аварийному стопору отслеживать тепловые перемещения удерживаемого объекта во всех направлениях.Аварийный стопор работает следующим образом.В безаварийном режиме удерживаемюйобъект 15 при т епловом расширении перемещается,а .вместе с ним перемещается винт 2, При движении объекта 15 от аварийного стопора шток 22 движется вместе с...

Лифт

Загрузка...

Номер патента: 1036654

Опубликовано: 23.08.1983

Автор: Усаков

МПК: B66B 9/02

Метки: лифт

...устанонленной навинте и жестко связанной с основнойгайкой посредством втулки, обхватывающей винт, причем упомянутые втулкикинематически снязаны между собой. 40На фиг,1 изображен лифт, общийвид; на фиг,2 - разрез А-А на фиг.1.Лифт содержит кабину 1 с башмакамн.2, взаимодействующими с направляющими 3, установленными в шахте. 45К поперечной траверсе 4 кабины 1 прикреплены основной и дополнительныйэлектродвигатели 5. В роторах 6 выполнены сквозные отверстия и в нихнеподвижно закреплены ходовые гайки7, обхватывающие основной и дополнительны 1 нинты 8, установленные параллельно друг другу и имеющиенаправленную нарезку резьбы.Головка 9 винтов 8 жестко смонтирована в верхней части шахты, анижние части нинтов свободно установлены в опорах...

Шахтный пневматический подъемник

Загрузка...

Номер патента: 1036655

Опубликовано: 23.08.1983

Автор: Рябченко

МПК: B66B 9/04

Метки: подъемник, пневматический, шахтный

...выступы захвата 19 с гидроприводом (фиг.4), При приближении сосуда к месту загрузки его предварительно притормаживают, частично прикрывая заслонку 35Для загрузки применяется известное доэировочное устройство 20, с выдвижным хоботом 21. Сосуды фиксируются гидрозапорами 22 как при загрузке, так и выгрузке. Также приме-, 10 няются запоры-фиксаторы 23 с гидро- приводами для фиксации положений поршней 16 при необходимости как при монтаже, так и эксплуатации в выемке или опускании скипа 15 (и верхне го поршня 14 по фиг.1) из нейтрального отсека, т.е, иэ верхней части труб 1 между спецзадвижками 24-26.Спецэадвижка 26 служит для разъединения верхней части трубы при выемке или опускании всех частей сосуда, включая и поршень и форпоршень, при...

Тормоз шахтного подъемника

Загрузка...

Номер патента: 1036656

Опубликовано: 23.08.1983

Автор: Широков

МПК: B66B 17/34

Метки: шахтного, подъемника, тормоз

...элементами13, выполненными с зубьями и взаимодействующими последними с направляю, щими подъемника 14, которые укреплены на несущем мосту 15. Верхнйе концы двуплечных рычагов 11 связаны пружиной 16,Зажим установлен на кронштейнах17 с воэможностью осевого перемещения по дополнительной направляющей18, при этом подвеска зажима снабжена упругим элементом 19 и возвраща-ющейпружиной 20 и смонтирована наупоре 21 рамы 8.Кроме того, с целью центрироГаййязажима в; исходном положении он снабжен упором 22, с целью плавного включения тормозного усилия зажим выпол-.нен с упором 23 и с целью повышенияустойчивого зажима при торможении онснабжен лыжей 24.На кронштейне 17 установлена план.ка 25 с воэможностью радиального перемещения, нажимная рейка 1...

Скиповый подъемник

Загрузка...

Номер патента: 1038275

Опубликовано: 30.08.1983

Авторы: Казанков, Илькун, Ермоленко

МПК: B66B 17/08

Метки: подъемник, скиповый

...является повышенный крутящий момент на барабане лебедки, возникающий в период пуска скипового подъемника.Цель изобретения в . повышение надежности подъемника путем уменьшения крутящего момента на барабане 30лебедки в период пуска и увеличения крутящего момента при торможении.Указанная цель достигается тем,что в скиповом подъемнике, содержащем лебедку, скип, кузов которого, установлен шарнирно на раме, подвешенной на канате, кузов скипа дополнительно связан с рамой посредством спиральных пружин, одними конца Оми укрепленных на шарнирах, а другими - на кузове.На фиг.1 изображен скиповой подьемник, общий вид; на фиг.2 - разрез. А-А на фиг.1, на фиг.З - разрез Б-Б на фиг.2; на фиг.4 - скип с разрезом по месту установки спиральной...

Способ навески и смены уравновешивающих канатов многоканатных подъемных установок

Загрузка...

Номер патента: 1038276

Опубликовано: 30.08.1983

Автор: Штерн

МПК: B66B 19/02

Метки: многоканатных, установок, уравновешивающих, смены, канатов, подъемных, навески

...сматывание сменяемого каната с использованием тягоной способности подъемной машины с одновременным вытягиванием нового, предварительно укрепленного каната к прицепному устройству первого сосуда, крепление другого конца нового каната к прицепнрму устройству второго сосуда при перегоне сосудон, и образование петли в эумпфе, после вытягивания нового каната, прикрепленного одним концом к прицепному устройству первого сосуда при перегоне сосудов, йовый канат крепят посредством дополнительного прицепного устройства ко второму сосуду и вытягивают в ствол при перегоне сосудов, после чего другой конец навешиваемого каната укрепляют .на прицепном устройстве второго,.сосуда перед опусканием петли в зумпф.На фиг.1-2 показано выполнение...

Устройство для остановки кабины лифта

Загрузка...

Номер патента: 1039848

Опубликовано: 07.09.1983

Авторы: Шариков, Мирский, Файнштейн, Ярошевская, Шуравин, Рывкин

МПК: B66B 5/28

Метки: лифта, кабины, остановки

...корпус, состоящий из горизонтальных плит 1 - 3, имеющих окна а и соединенных при помощи шпилек 4, гаек 5 и втулок 6 и 7. Корпус также имеет вертикальные щеки 8 и 9, между ко 2торыми размещен клиновой зажимной механизм, содержащий клин .10, одной стороной взаимодействующий с головкой направляющей 11, а другой стороной взаимодействующий посредством ролика 12 с колодкой 13, которая при помощи опорных планок 14 и 15 установлена между плитами 2 и 3. Ролик 12 размещен между упором 16, закрепленным на клине 10, и упором 7, закрепленным на щеке 8, Клин 10 в вертикальном направлении подпружинен относительно плиты 3 при помощипружины 8. На плитах 1 и 3 установленыкапроновые направляющие башмаки 19,взаимодействующие с головкой направляющей...

Барабан шахтной подъемной машины

Загрузка...

Номер патента: 1039849

Опубликовано: 07.09.1983

Авторы: Ковалевский, Токарев, Кравцов

МПК: B66B 15/06

Метки: шахтной, барабан, подъемной

...известного изобретения является то, что избежать трения витков можно только в том случае, если принять шаг нарезки со стороны внутренних реборд, равным стандартному, а дальше по направ лению к наружной реборде этот шаг должен увеличиваться, что значительно умень. шает канатоемкость барабана.Увеличение канатоемкости машины ведет к увеличению габаритов машины.Цель изобретения - повышение канатоемкости барабана шахтной подъемной машины при сохранении его габаритов.Поставленная цель достигается тем, что в барабане шахтной подъемной машины, включающем обечайку с винтовой нарезкой 40 и ребордами по краям, винтовая нарезка на участке обечайки от точки закрепления каната до точки, в которой угол отклонения каната совпадает с углом подъема...

Устройство для управления двигателем подъемно-транспортной установки

Загрузка...

Номер патента: 1041477

Опубликовано: 15.09.1983

Авторы: Рзаев, Данилова, Агамян, Кеворков

МПК: B66B 1/06

Метки: установки, двигателем, подъемно-транспортной

...в цепи трехфазного источника питания, пускатели направлений движений, контакты которых включены и соответствующие фазы питаниядвигателя, а в цепь питания катушекпускателей включены замыкающие контакты кнопок управления движением 1,Недостатком известного устройстваявляется отсутствие автоматическогоотключения двигателя подъемника отсети в случае замыкания контактовпускателя, что не обеспечивает необходимой надежности,Цель изобретения - повышение надежности за счет защиты устройстваот эалипания контактов пускателей.Цель достигается тем, что в устройстве для управления двигателемподъемно-транспортной установки, содержащем автоматический выключательв цепи трехфазного источника питания,1 пускатели направлений движений, контакты которых...

Механизм включения ловителей лифта с приводом от ограничителя скорости

Загрузка...

Номер патента: 1041478

Опубликовано: 15.09.1983

Авторы: Мирский, Тимофеев, Погребинский, Шариков, Файнштейн, Бродский, Овчинников

МПК: B66B 5/16

Метки: приводом, ограничителя, включения, лифта, ловителей, механизм, скорости

...изобретения является повышение безопасности лифтов в эксплуатации.Поставленная цель достигается 40тем, что механизм включения ловителей лифта с приводом от ограничителя скорости, содержащий валы,связанные посредством рычагов с кли-.ньями ловителей, и тягу, соединяющую 45указанные валы между собой и имеющуюрегулируемый узел, включающий всебя гайку с упругим элементом,снабжен дополнительным регулируемымузлом и шкивами, жестко закрепленными на упомянутых валах, а тяга выполнена в виде гибкой перекрестной передачи с многовитковым охватываниемуказанных шкивов.На фиг.1 изображен механизм включения ловителей, общий вид; на фиг,2 то же, вид сверху; на фиг.3 - разрез А-А на фиг.2,Механизм содержит смонтированными. на основании 1 валы 2 и 3. На...

Устройство для смазки канатных проводников

Загрузка...

Номер патента: 1041479

Опубликовано: 15.09.1983

Авторы: Голодухин, Потемин, Стремовский, Константинов

МПК: B66B 7/12

Метки: смазки, канатных, проводников

...изображено предлагаемоеустройство, общий вид; на Фиг.2разъемное выполнение устройства; нафиг. 3 и 4 - действие сил на узлы устройства в процессе смазки канатногопроводника,Устройство состоит из смазочнойкамеры 1, наполненной твердой смазкой 2 (например шариками из сульфидмолибдена), через которую пропущенсмазываемый канат 3. В смазочнуюу 1 встроен подвижный вкладыш4камерун ичесс опорной втулкой 5. На цилиндркой и верхности смазочной камеры 1выполнено отверстие для загрузкитвердой смазки 2, закрытое пробкой б.На опорной втулке 5 смонтированвкладьпл 4, захват 7 каната 3 в видеплоской шайбы, которая свободно опирается на скос полого толкателя 8,4установленный соосно на опорной втулке 5 и подпираемый пружиной 9Для исключения внпадания...

Строительный подъемник

Загрузка...

Номер патента: 1041481

Опубликовано: 15.09.1983

Авторы: Носов, Воронин, Алтухов

МПК: B66B 9/187

Метки: подъемник, строительный

...на здании верхнюю опору с блоками и нижнюю опору и охватывающий упомянутые блоки грузовой трос, на котором подвешана каретка с направляющими роликами, контактирующими с упомянутыми гибкими направляющими, причем каретка выполнена с воэмож ностью вертикального перемещения с помощью лебедки, снабжен механизмом, натяжения гибких направляющих, нключающим в себя лебедку с тормозным устройством, смонтированную на ниж О ней опоре, при этом гибкие направляющие выполнены в виде одного троса, средняя часть которого охватывает блоки верхней опоры, причем один конец этого тРоса жестко связан с ниж ней опорой, а другой соединен с механизмом натяжения гибких напранляющих.На фиг,1 изображен подъемник, общий вид; на фиг.2 - вид А на фиг,1; на фиг,З -...
