B65G — Устройства для хранения или транспортировки, например конвейеры для загрузки или разгрузки опрокидыванием, конвейерные системы для магазинов или пневматические трубчатые конвейеры

Страница 196

Челюстной погрузчик

Загрузка...

Номер патента: 321464

Опубликовано: 01.01.1971

Авторы: Демчук, Соловьев, Коробейников, Ливкин, Шильников, Полетайкин

МПК: B60P 3/40, B66F 9/06, B65G 67/12 ...

Метки: погрузчик, челюстной

...самоходного шассц. Рядом с амортизаторами 10 ца раме 5 подвесной тепежки установлены ролики 11, которые находятся в контакте с плоскостями вертикальных стоек 12, жестко закрепленных ца раме 1. Навсска 13 гидравливеского челюстного погрузчика сМонтирована на раме 5 подвесной тележки и конструктивно сходна с известными навесками челюстных погрузчиков перекидного типа.5 Работа челюстного погрузчика осуществляется следующим образом.Пачка хлыстов набирается при переднем положении стрелы навескп 1 З. После набора пачки стрела поднимается ц погрузчцк здд цим ходом двигается к загружаемому транспорту, Пока стрела находится в переднем положении, вес поднимаемого груза и навески 13 воспринимается через раму 5 и ось 8 колесами 9 подвесной тележки,...

Погрузчик длинномерных грузовi -есоюзнаяр.: ; штйв. щшешая f-иелиотека

Загрузка...

Номер патента: 321465

Опубликовано: 01.01.1971

Автор: Tаубер

МПК: B60P 1/54, B65G 67/12, B60P 3/41 ...

Метки: щшешая, есоюзнаяр, погрузчик, длинномерных, грузовi, f-иелиотека, штйв

...длиной прицепа узчик длинномернмоходное шассина нем стрелой сисссйся тем, что,ования челюстнония длинномерньи последних на трасположена над Погрщий саленнойстличаюиспользмировапогрузкстрела ависимое от авт. свидетельствааявлено 28.Ч.1970 ( 1443037/29-33) присоединением заявкиДата опубликования описани 1Известный погрузчик длинномерных грузоввключает самоходное шасси и прицеп с установленной на нем стрелой с челюстным захватом,Цель изобретения - обеспечение использования челюстного захвата для формированиядлинномерных грузов в пачки и погрузки последних на транспортные средства. Достигается это тем, что стрела расположена над всейдлиной прицепа и снабжена продольными направляющими для перемещения по ним челюстного захвата,...

321573

Загрузка...

Номер патента: 321573

Опубликовано: 01.01.1971

Авторы: Паншин, Промышленного, Научно, Хичин

МПК: B65G 63/06

Метки: 321573

...одном конце неподвижный рычаг 8, а на другом - подвижной рычаг 9, 01 рокидыванпе:)оворотного лотка осуществ ляется гидроцнл)ядром 10. Коромысло 7 соединен)о с гидроцил)ндром 11, а его подвижной рычаг 9 подпружпнсн.Борт 12 лотка 5 выполнен подвижным исосдшен со штоком гндроцилиндра 18. Шток О п)дроцплиндра 14 соединен с поворотным вырагнпвателем 15.Работа устройства начинается с момента,кОГд 2 контс 11 нсрная тележка со стоечным поддоном (на )ертеже не показаны) устаноВлены 5 нод загрузку. Рулон рубероида 16 по наклон 1)о хГГ Л 0 Г )Су 11 0 Д 2 е т С я и коромыСЛу 111 преоДОЛСВ ус)Г 1)е Од:1 руж 1 неннОГО рычага 9, перекатывается в лото 5. Прн повороте рычага 9 подастся команда на движение штока гидроци линдра 11, который выдвигает рычаг...

Снегоуборочная машина

Загрузка...

Номер патента: 321582

Опубликовано: 01.01.1971

Авторы: Ночный, Вайнтруб

МПК: B65G 69/10, E01H 5/08, B65G 67/08 ...

Метки: снегоуборочная

...барабаны. 132- рабаны, Врацаясь навстречу дру.- другу, своими гранями захватывают с:ег, уплотняю и выгружаот в явтосамосвал. Окру 5 кня 5 скорось Ояряояпа Выоир естся таким расчетом, чГобы их производ:ггсльнось ПРЕВЬШИЛ 2 РОИЗВОД ПТЕЛЫОС ГЬ ТР ЯПС.10 Р ГС,) 1, 1 тооы изоежять скопление сие 2 3 Оункере.Степень илотнепия СИСГ 2 рсгмлис 051;.3- Гмеиением исхОдпОО ряссг 05 ии 51 мс 5 к,у О 1 р Оянями с поъощыо )норов, 2яхжс .3.си.- ИЕМ ЖЕСТКОС 1 И:Р "Ж 1 И. Пр 1 иопадан;и мсжд, б;рабанами твердых 1;Л, ЯХОДЯНИХ и 3 СНС: с,:РУТИННЫ СЖИ.)2 ОГс 51, и 0 313 Ол я 5: б 2 ) ) а б) 1:1 1., 13 2 3 д В и н мтьс Я и и р О.., и с г О г б ) р Он и 5 м 21 п 13 н 1, В к л 1 О 12 10 к 2 5с н с 0 3 я х В 1 т н ы м с х 2 и из.1, ,Од я 10 ц и 1р 2:10 - нопгер...

321984

Загрузка...

Номер патента: 321984

Опубликовано: 01.01.1971

Авторы: Иностранцы, Иностранна, Вилль, Соединенные

МПК: B65G 23/12

Метки: 321984

...относительно вала 10, жестко установленного в рамке 4.Приспособление для изменепня положений 15 осей роликов 1, 2 и 3 состоит из системы рычагов и тяг, преобразующих перемещение чувствительно: о элемента следящего механизма в поворот рамки 9.Работает устройство следующим образом.Начальное положение роликов 1, 2 и 3 таково, что лента начинает постепенно сбегать в сторону чувствительного элемента 23, расположенного на рычаге 18. При контакте с кромкой ленты элемент 23 отклоняет рычаг 18 в сторону от валика 1. Через тягу 11, рычаг 12 и регулировочный винт 14 рамка 9 поворачивается, обеспечивая смещение концов валов 6, 7 и 8, закрепленных в ней.Такое положение роликов 1, 2 и 3 приводит к смещению ленты 24 в сторону от чувствительного...

Транспортерная лента устройств для непрерывной жидкостной обработки волокнистых материалов

Загрузка...

Номер патента: 322298

Опубликовано: 01.01.1971

Авторы: Овчинников, Рахимов, Калинин

МПК: B65G 15/02

Метки: транспортерная, волокнистых, устройств, непрерывной, лента, жидкостной

...обработки волокнистых материалов, например, в процессах крашения, промывки, карбонизации и отбелки текстильных волокнистых материалов.Известна водопроницаемая транспортерная лента для устройств непрерывной жидкостной 10 обработки текстильных волокон, которая состоит из соединенных между собой профилированных перфорированных пластин, закрепленных краями на звеньях втулочно-роликовой цепи, Однако эта транспортерная лента 15 не допускает отжима на ней волокнистого материала отжимными валами при высоком удельном давлении в жале отжимных валов. Водопроницаемость ленты недостаточна для эффективной двусторонней спрысковой абра ботки на ней волокнистого материала.В предлагаемой транспортерной ленте, с целью повышения надежности работы,...

Транспортерная лента устройств для непрерывной жидкостной обработки волокнистых материалов

Загрузка...

Номер патента: 322299

Опубликовано: 01.01.1971

Авторы: Рахимов, Калинин, Овчинников

МПК: B65G 15/08

Метки: жидкостной, непрерывной, волокнистых, транспортерная, устройств, лента

...предотвращает поперечное смещение промежуточных планок относительно звеньев.На фиг, 1 изображена предлагаемая лонга;на фиг. 2 - водопроницаемое звено; па фиг. 3 - вид но стрелке Л и сечение но Г - Б на фиг. 1.Предлагаемая лента состоит нз водопроннцаемых звеньев 1, выполненных в виде попарно расположенных и неподвижно соединенных пластин 2 с пронизывающими их проволоками 3.Между звеньями установлены промежуточные планки 4, а звенья соединены между собой скобами 5. При этом каждая скоба обхватывает одну из проволочек звена и установленную между звеньями планку 4.Некоторые скобы в каждом поперечном рядунеподвижно соединены с планками 4, Зве нья из пластин, соединенные проволокамиобеспечивают достаточную водопроницаемость нри непрерывной...

Перекладчик изделий

Загрузка...

Номер патента: 322300

Опубликовано: 01.01.1971

Авторы: Марьйновский, Литман, Лебедев, Киреев, Полищук, Шувалов, Бутт, Агеенко

МПК: B27B 31/00, B65G 17/00

Метки: перекладчик

...на фиг. 4 - вид по стрелке А на фпг. 3.Перекладчик изделий выполнен в виде цепного транспортера 1, снабженного захватами 15 2, установленными на одинаковом расстоянииодин от другого. Цепь с захватами надевается на звездочки отклоняющего вала 3, натяжного вала 4 и отклонятощие звездочки б, Отклоняющий вал получает вращение от прп водного вала б, который является одотовременно ведомым валом приемного транспортера 7. Захваты выполнены из двух пластпн 8, соединенных планкой 9, сжимающихся с помощью пружин, установленныха осях 10.25 Регулировка величины горизонтальной составляющей скорости движения цепного транспортера 1 относительно двпукения приемного транспортера 7, снабженного поворотными площадками 11 с иглами 12, осущест- ЗО...

Разгрузочное устройство пневмотранспортера

Загрузка...

Номер патента: 322301

Опубликовано: 01.01.1971

Авторы: Грузинский, Оганезов, Кереселидзе, Электрификации, Насаридзе

МПК: A01D 46/04, B65G 53/60

Метки: пневмотранспортера, разгрузочное

...собой перекрывающий трубопровод вращающийся сетчатый разгружатель, выполненный в виде цилиндра. Однако двукратное прохождение воздушного потока через сетку как рабочей, так и холостой стороны разгружателя вызывает высокие аэродинамические потери в этих разгрузочных устройствах, что в конечном итоге увеличивает удельный расход энергии всей системы пневмотранспортирования.В предлагаемом устройстве для уменьшения аэродинамических потерь разгружатель выполнен в виде конуса, установленного под углом к оси трубопровода.На чертеже схематически изображено предлагаемое устройство, пропольный разрез.Устройство включает вращающийся сетчатый или решетчатый конус 1, входной 2 и выходной,З трубопроводы, Сетчатый конус верхним торцом жестко...

322302

Загрузка...

Номер патента: 322302

Опубликовано: 01.01.1971

Авторы: Тихомиров, Суслин, Центральный, Салманов, Шабанов

МПК: B65G 65/04

Метки: 322302

...рабочем органе, с целью упрощения конструкции, колковый барабан смонтирован на одном валу со шнеками и расположен между ними.На фиг, 1 изображен предлагаемый рабочий орган разборщика бунтов хлопка-сырца; на фиг. 2 - рабочий орган во время нижнего положения стрелы разборщика, на конце которой он установлен.Предлагаемый рабочий орган содержит смонтированные на валу 1 пару шнеков 2 и 8 с правым и левым заходами винтов, имеющих на своей поверхности колки; колковый барабан, расположенный между шнеками и представляющий собой цилиндр 4, разделенный на правую и левую части коническим редуктором б, приводящим рабочий орган во вращение, и снабженный планками б с колками на их концах,В нижней части стрелы под рабочим органом расположены кожух 7...

Устройство для хранения и защиты жидкостей

Загрузка...

Номер патента: 288892

Опубликовано: 01.01.1971

Авторы: Чаев, Хов

МПК: E04H 7/00, B65D 90/22, B65G 5/00 ...

Метки: защиты, хранения, жидкостей

...прц заполнении жидкостью, стенки основания-ложа выполнены пологими под углом а=100 - 170.10 При такой конструкции устройства внутренние нагрузки, создаваемые жидкостью, передаются непосредственно па днище п пологие стенки емкости, а находящаяся в пей гибкая замкнутая оболочка не испытывает никаких 15 напряжений. Зтцм самым обеспечиваетсявозможность строить цз тонких ц менее прочных материалов (пленок) надежные и дешевые устройства для жидкостей, объемом в несколько десятков миллионов литров, которые, 20 в отличие от резервуаров с металлическимиоболочками, являются не чувствцтельнымц к кслебанцям почвы.В качестве емкости для оболочек могутбыть успешно использованы любые наземные 25 и подземные сооружения, а также искусственные ц...

Устройство для укладки бетонной смеси в кассеты

Загрузка...

Номер патента: 288981

Опубликовано: 01.01.1971

Автор: Хилько

МПК: B65G 65/32, B28B 13/02

Метки: бетонной, укладки, кассеты, смеси

...фиг. 1 (в различных рабочих положениях заслонок),Устройство состоит из распределителя, включающего средний 1, два наклонных, левый 2 и правый 8 отводы, жестко соединенныес приемной воронкой 4, внутри которой шарнирно установлены две заслонки б, фиксируемые в рабочем положении с помощью рукоят 5 кц фиксатора б, Для шарнирной подвески распределителя на раме 7 кассеты 8 приемнаяворонка 4 снабжена крюковыми захватами 9.Распределитель перемещается поперек кассеты пневмоцилцндром 10, шарнирно соединен 10 ным со средним отводом ц опорой 11, жесткозакрепленной на раме кассеты. Бетонная смесьпоступает цз бнкера-накопителя 12 в приемную воронкч распределителя через загрузочню течку 18,1 Для транспортного положения пневмоцилиндр 10 отсоединяется от...

Тяговый орган подвесного толкающего конвейера

Загрузка...

Номер патента: 289039

Опубликовано: 01.01.1971

Авторы: Поповский, Акулов

МПК: B65G 17/32

Метки: подвесного, толкающего, орган, тяговый, конвейера

...расцеплении используются дополнительные устройства, усложняющие конструкцию тягового органа и конвейера в целом.Отличительной особенностью предложенного тягового органа является то, что его толкатель заключен в поворотную рамку, укрепленную на корпусе ходовой каретки и взаимодействующую с остановом конвейера с одной стороны и с толкателем - с другой. Это обеспечивает фиксацию толкателя во время движения конвейера и вывод его из взаимодействия с грузовой тележкой при ее останове,На чертеже показан общий вид конвейера и разрез по А - А,Тяговый орган 1 приреток 2 перемещается птям 3. К тяговому орган 2ротные толкатели 4, каждый из которых заключен в рамку Б, закрепленную на корпусе ходовой каретки и поворотную на оси 6.При движении...

Магнитное транспортное устройство

Загрузка...

Номер патента: 289040

Опубликовано: 01.01.1971

Авторы: Шабашов, Замараев, Николаев

МПК: B65G 49/00

Метки: транспортное, магнитное

...устройствах немагнитная перегородка плоская и является частью герметичной камеры, что затрудняет изготовление последней.Предлагаемое устройство отличается тем, что немагнитная перегородка в виде трубы укреплена внутри герметичной камеры, а внутри трубы, полость которой сообщена с внешней средой, подвижно установлен ведущий кольцеобразный магнитный элемент, а ведомый элемент выполнен в виде подвижного незамкнутого разъемного кольца из постоянных магнитов с магнитопроводами, охватывающего наружную поверхность трубы. Это повышает технологичность изготовления устройства.Р разный элемент 4 на роликах 5, а ведомый элемент б на роликах 7 в виде незамкнутого разъемного кольца из постоянных магнитов с магнитопроводами охватывает поверхность 5...

Механизм перемещения стоек пакетирующегоустройства

Загрузка...

Номер патента: 289043

Опубликовано: 01.01.1971

Авторы: Волжско, Русанов, Акс

МПК: B65G 23/00, B65G 67/00

Метки: механизм, пакетирующегоустройства, стоек, перемещения

...27 направляющих 1и стоек 2, которые с помощью цепной передачи 3 приводятся в движение,Привод стоек 2 состоит из электродвигателя 4, редуктора 5 и цепной передачи б, а набоковой части направляющей установленыэлектромеханические датчики 7. Механизм включения привода стоек состоит из кронштейна 8, рычага 9 включения и конечного выключателя 10. Автоматический режим работы осуществляется через блок управления 11. Устройство работает следующим образом.Бревна, подлежащие сортировке, непрерывно подаются по транспортеру 12 и сбрасывателями 13 сталкиваются с него. При этом бревно отклоняет рычаг 9 механизма включения привода стоек, который включает привод стоек, и последние начинают опускаться, а вместе с ними сползает без раскатывания пачка 14...

Устройство для перемещения штучных грузов

Загрузка...

Номер патента: 289044

Опубликовано: 01.01.1971

Авторы: Чудинов, Новожилов, Карельский

МПК: B65G 67/32, B65G 67/12

Метки: грузов, перемещения, штучных

...б. Последняя представляет собой раму 7 с катками 8. На раме смонтирован механизм сброса, включающии поворотные в вертикаплоскости на оси 9 рычаги 10, соединс помощью штанги 11 с подвижной балкперемещающейся относительно телеиопорах 13.Передний конец подвижной балкиподпружиненный упор 14, в среднейкоторой расположен выступ 15. Послвзаимодействует с конечными выключат10 1 б и 17, установленными на раме 7. Тележка б снабжена датчиком 18 наличия груза.Устройство работает следующим образом, Штучный груз, например бревно, сброшенный с подающего транспортера 1, попадает на тележку б и взаимодействует с датчиком 18, который дает команду на включение перемещения тележки вперед. В результате этого подвижная балка 12 упором 14 упирается в...

Устройство для сортировки бревен

Загрузка...

Номер патента: 289045

Опубликовано: 01.01.1971

Авторы: Фирсов, Волжске, Конструкторско

МПК: B65G 69/20, B65G 47/14

Метки: бревен, сортировки

...4, сбрасыватели, состоящие из шиповых роликов б, цепные передачи б, рифленые ролики 7, приводы 8 вращения их, основание 9, выполненное в виде эстакады для сортировкина суше или в виде понтонов для сортировкина воде.5 Кабина управления выполнена из теплоизо.ляционного материала. Цепной транспортерсостоит из трех ветвей для возможности транспортировки бревен различной длины. На цепях транспортера закреплены кулаки для за 10 хвата и перемещения бревен.Цепи транспортера приводятся в движениеот электропривода, Направляющие из швеллера 3 установлены в свободных промежутках между рифлеными роликами 7.15 Шиповые ролики 5 расположены на основании 9 напротив каждого из формировочныхустройств 4.Шиповые ролики соединены с рифленымироликами...

Устройство для выравнивания торцов поперечнор щети бревен

Загрузка...

Номер патента: 289046

Опубликовано: 01.01.1971

Авторы: Дарснгов, Гнмельберг, Николаев, Токарев, Центральный, Чко

МПК: B63B 35/34, B65G 69/20

Метки: торцов, бревен, поперечнор, щети, выравнивания

...3 который, в свою очередь, скреплен шарнирно с плавучим основанием жесткой тягой.Нд фцг, 1 изображено описываемое устройство, вцд в плане; нд фиг. 2 - поперсчцьш разрез по Л - ;1 ца фиг. 1.Устройство для выравнивания торцов поперечной гнети бревен содержит выравнивающий гцит 1, шарнирно сосдшенный с цапрдвляюгцим щитом 2, двухзвеццыс кронштейны Л, однозвенцый кронштейн 1, опорный понтон 5, направляющие тележки 6, направляющие пути 7 и пдроцилицдр 8.Выравццваопи гцит 1 при помощи двухзвенцых кронштейнов 3 и направляющий тцит 2 прц помощи одцозвснцого кронштейна 4 крепятся к опорному понтону 5. Выравццваюгций гцит подвешен с помощью тележек к поперечным направляющим, укрепленных на опорном понтоне,Гидроцилиндры 8 концом штока...

Устройство для транспортировки и хранеиия вязких продуктов

Загрузка...

Номер патента: 289404

Опубликовано: 01.01.1971

Авторы: Черн, Фридл

МПК: B65G 53/28

Метки: хранеиия, транспортировки, продуктов, вязких

...для перекрытия выходного отверстия выполнено в виде кулаков 9, устаиовленнык с двук сторон рукава, Возвратно-поступательно перемещающикся в противоиоло;кных няпрявленияк. Р 1 кяв снаожен пре.докраиительным экраном 1 на чертеже не показан) для искл 10 чения рязрь Вя От скятого Воздуха илп паря. ПриехНы бункер снаокеи также отсекаюгцимп заслонками 10.В резервуаре 1 установлен датчик 11 Всрк -него уровня с экраном 12, предохраняющим датчик от попадания ца него брызг. Устрой ство снабжено также датчиком 1 З контроляопорожнения резервуара, подставляющим со289404 П р едм ет из о б ретения Изд. Мо 15 Заказ 5/5 Тираж 480 Подол иоЦНИИПИ Комитета ио делам изобретеиии и открытий при Совете .Министров СССРМосква, Ж, Рауиская иаб., д. 4/5...

Устройство для регулирования скорости движения контейнеров и составов из них в трубопроводах пневмотранспортных установок

Загрузка...

Номер патента: 289718

Опубликовано: 01.01.1971

Авторы: Топол, Аглицкий, Александров, Вихман, Специальное, Цимблер, Менее

МПК: B65G 51/16

Метки: контейнеров, трубопроводах, пневмотранспортных, установок, составов, скорости, движения, них

...схемы ИЛИ 7. Входы триггера 15 ячейки б подключены к выходам датчиков 3 и 4, а выход схемы И 17 ячейки б - ко второму входу схемы ИЛИ 7.Работа измерительных ячеек 5 и б происходит в следующем порядке, Датчик 2 регистрирует прохождение контейнера 18 или состава контейнеров и выдает сигнал, по которому триггер ячейки 5 опрокидывается. При этом на одном из входов схемы И ячейки 5 снимается напряжение и одновременно запускается ждущий мультивибратор ячейки 5, который, генерируя опорный импульс, подает напряжение на второй вход схемы И ячейки 5.При прохождении контейнером датчика 3 выдается сигнал, по которому триггер 15 ячейки 5 возвращается в первоначальное состояние и подает на первый вход схемы И 17 ячейки 5 напряжение.На выходе схемы...

Устройство для съема кирпича-сырца с пресса и укладки на запарочные вагонетки

Загрузка...

Номер патента: 289929

Опубликовано: 01.01.1971

Авторы: Розии, Государственный

МПК: B28B 13/00, B65G 47/86

Метки: вагонетки, запарочные, кирпича-сырца, пресса, съема, укладки

...в движение электродвигателем 22 через два кривошипно-шатупных механизма 23.Установка работает следующим образом.Когда один из наборов захватов 5 находится пад револьверным столом пресса, снимая с пего 8 шт. кирпичей, отпрессованных иа ребро второй набор ставит такое же колирчество кирпичей на конвейер-накопитель комплектуя на нем, например, 111 ряд кирпичей.Щечки каждого захвата сжимаются или разжимаются под действием ппевмоцилиндра б, а захваты одного набора сдвигаются и раздвигаются по отношению друг к другу с помощью пневмоцилиндра 7. В исходном положении захваты раздвинуты соответственно расстоянию между камнями при их выталкивании из стола пресса, а при установке нап конвейер кирпичи сдвигаются вплотную, .Иевмоцилипдры могут...

Исследования износа конвейерных лент

Загрузка...

Номер патента: 289966

Опубликовано: 01.01.1971

Авторы: Полунин, Гулемко, Фролов

МПК: B65G 15/00

Метки: конвейерных, лент, износа, исследования

...с его роликоопорами нижней поверхностью, что повышает эффективность исследования.На чертеже показан предлагаемый стенд, Стенд состоит цз рамы 1, прижимных перемещаемых роликоопор 2, натянутой на раме 1 неподвижной ленты 3 с насыпным грузом 4, направляющих валов 5, натяжного устройства б с динамометром 7, гидродомкратов 8 подьема рамы, приводного конвейера, включающего тяговый орган 9 с укрепленными на нем роликоопорамц 10 и движущегося с помощью приводной и натяжной звездочек 11 ц 12 по направляющивт 13, гидродомкратов 14 подьема приводного конвейера.Кроме того, на стенде имеются средства контроля скорости ленты, угла наклона, регцстрц. рующая аппаратура и пр. (на чертеже не показаны). Стенд работает следующим образом.Прц движении...

Шариковый командоаппарат для дистанционного управления сбрасывателями бревен

Загрузка...

Номер патента: 289967

Опубликовано: 01.01.1971

Авторы: Свердловский, Беседин

МПК: B65G 47/38

Метки: шариковый, дистанционного, бревен, сбрасывателями, командоаппарат

...Каждая ячепка запирается двуплечцм рычагом 9 с упорами 10. В исходном положении рычаг 9 удерживается пружццой 11. Привод рычага осуществлЯет электромагццт 12, которыц Включается датчиком, устацовлеццым у соответству 1 ощсго сбрасывателя.Раоотает 1(омацдодпцар 11 т след. ю 1 ццм Образом,Каждый кдцдл соответсгвует одцому сбрасывате.цо с кдрмацом-Накопителем. ДЯТ 1 цк канала подключается к приводу сбрдсывателя, а путевой датчик, уст;1 цовлс 1 шый у сбрдсывателя, цодключдетя и электромдгццту данного капала. БрВнд ц 11 бревцот 11 скс слеДую 1 Одно зя другим, и В Я 1 е 11(у пост 5 ц 11 т цеколько шд рцков. Если первый шарик поступил в первый кап 11 л, то Он с(ять В 2 ется до цоследцего Отсскателя, удерживаемого упором 111, ц...

Сбрасыватель бревен

Загрузка...

Номер патента: 289968

Опубликовано: 01.01.1971

Авторы: Ефимова, Саплин, Мазуренко, Свердловский

МПК: B65G 47/38, B65G 47/74

Метки: сбрасыватель, бревен

...это тем, что ось поворота каждого из рычагов выполнена с наклоном в вертикальной плоскости, расположенной под углом к продольной и поперечной осям транспортера.На фиг, 1 - 3 изобракен сбрасыватель, вид спереди, сбоку и в плане,Сбрасыватель содержит сталкивающие рычаги 1, установленные на оси 2 и имеющие зубчатую гребенку 3. Траверсы 4 тягового органа транспортера служат для перемещения бревен б, взаимодействующих торцамц с ведущим рычагом б, соединенным тягами 7 и 8 со сталкивающими рычагами.Сталкивающие рычаги свободно посажены на осях.В исходном положении они отведены в сгорону, и благодаря оси вращецця цх зубчатые гребенки находятся в крайнем нижнем положении по отношению к траверсам тягового органа, что обеспечивает...

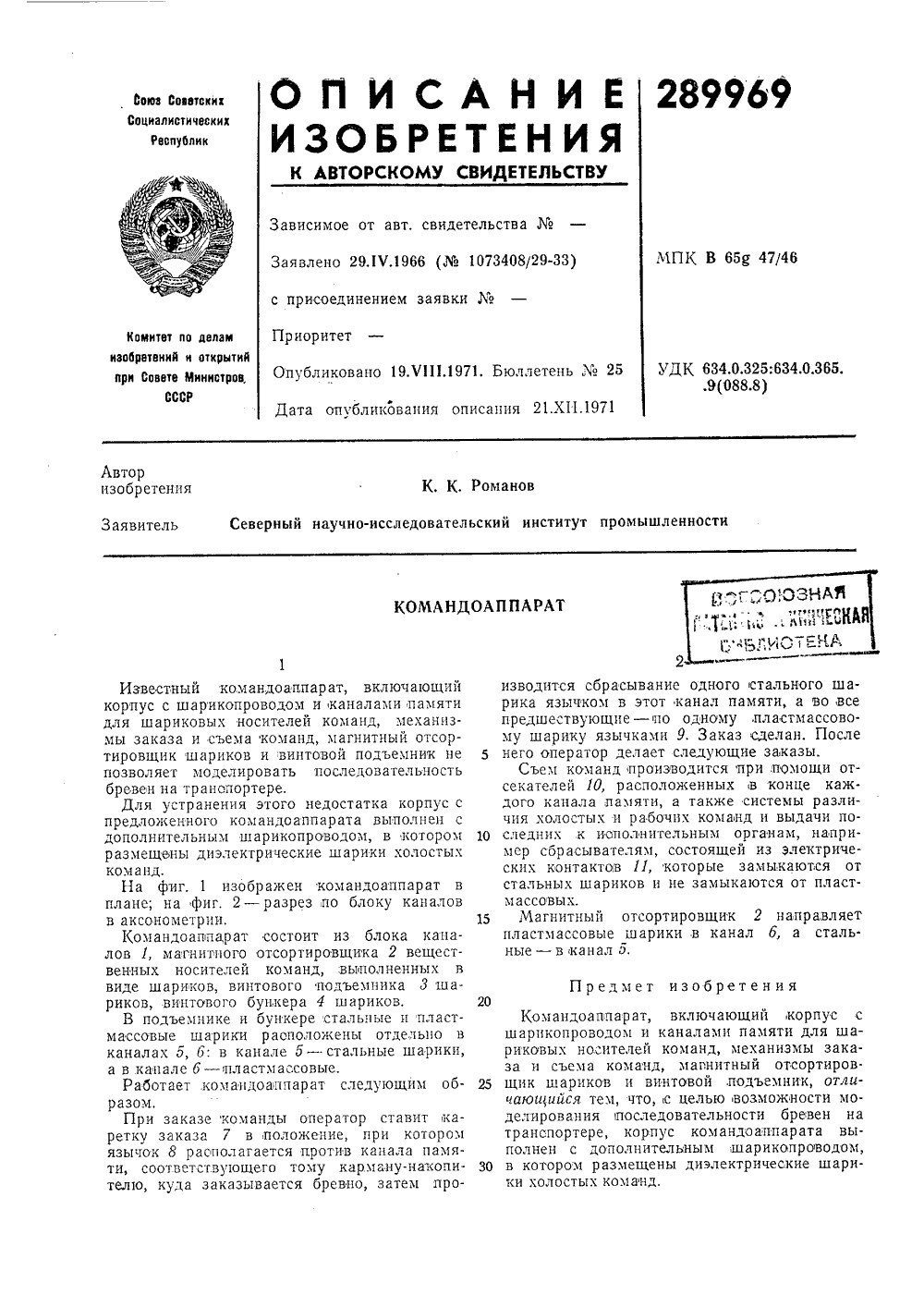

289969

Загрузка...

Номер патента: 289969

Опубликовано: 01.01.1971

Автор: Романов

МПК: B65G 47/46

Метки: 289969

...команд, механизмы заказа и съема команд, магнитный отсортировщик шариков и винтовой подъемник не позволяет моделировать последовательность бревен на транспортере.Для устранения этого недостатка корпус с предложенного командоаппарата выполнен с дополнительным шарикопроводом, в котором размещены диэлектрические шарики холостых команд. На фиг. 1 изображен командоапплане; на фиг. 2 - разрез по блокув аксонометрии.Командоагспарат состоит из блока каналов 1, магнитного отсортировщика 2 ввенных носителей командвыполненнвиде шариков, винтового подъемникариков, винтового бункера 4 шариков.В подъемнике и бункере стальные и пластмассовые шарики расположены отдельноканалах 5, 6: в канале 5 - стальные шарика в канале 6 - пл астм ассовые.Работает...

Вибропитатель

Загрузка...

Номер патента: 290123

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Брим

МПК: E21F 13/08, B65G 27/18

Метки: вибропитатель

...14 и винтовой переда- вводят поочередно выступ 7 жестко связанны с вибратором водом 14 вибратор устанавлильное положение между двумя и 12 с зазором между упором 7 и 8,ортнои плоена подвесбр етен и я чающии корпус с упою площадку, вибратор, вляющих, и шатунный На фиг. 1 изля, вид сбоку;Вибропитателщей площадкивибратора 3 сма 4, направляб, противополо7 и 8, траверсферов 11 и 12,ханизм перемередачу 13 и прка подвешенапомощи подвесПри помощичи 13 в работуили 8 которые3. Этим же привается в нейтрадемпферами 11б и выступами с присоединением заявкиПриоритетОпубликовано 22.Х 11.1970 Привод 14 посредством винтовой передачи13 перемещает траверсы 9 (напрпмер влево), передвигая соответственно вибратор 3.Выступ 7 прижмется к упору б, и...

Устройство для производства работ со слежавошмсяг

Загрузка...

Номер патента: 290680

Опубликовано: 01.01.1971

Автор: Всесоюзный

МПК: B65G 65/02, B65G 67/24

Метки: слежавошмсяг, работ, производства

...ня к 1 реткдх, перемен 1 яощххс 51 по цдрдвлякнцим, ,)ясцО;1 Оженным в ГОризОнтяльцой плоскости н; платформе царя,злельно дру .ругу. Такое выполнение устройства, лает воз.ОжОсть рясГОлягть за Оорные рОочис Оряы Один нд; другим при выгрузке грузов из и ряничецных по ширине проемов.г 1 я )ИГ, 1 ИЗОб)1 жЕ:О црсдЛаГяЕМОЕ уСтрОйсц); Ня фиг, 2 -тоже, вид сбоку.1 Я платформе 1 устройства, выполненной на гуеццчном ходу ), моцтировацы параллельно ,руг другу;ЯцрявляюГше:), НО которым переменЯютси цри помощи гцдроп 1 Лицдров 4 кяретки д, несущие нярнцрно укрепленные на шх рамы 6 с фрезерно-шековым 1 рабочими оргацамц 7, снабженные Гидроцилиндрдми 8 дл 5 изменени 51 их уГля 1 яклоня в вертикаль) ной плоскости. На ходовой части...

Установка для укладки сырца керамических камней на сушильные вагонетки

Загрузка...

Номер патента: 290846

Опубликовано: 01.01.1971

Авторы: Евтушенко, Ражев, Царб, Клещев, Трифонов, Коськов

МПК: B65G 47/74, B28B 13/00

Метки: вагонетки, керамических, сушильные, камней, укладки, сырца

...муфтой 11, Вертикальный цепной конвейер 9 размещен между двумя пластинчатыми цепями 12 группирователя рамок с каъпими, Несущие поверхности пластипчатых цепей выполнены рифлеными, Передняя зона группирователя рамок охватывается П-образной подъемной рамой 13 накопителя, снабженной полкаыи 14 для подхвата рамок с камн 51 ыи.Для подачи сушильных вагонеток установка оснащена тележкой 15 с поворотным кругом 16 и канатным толкателем 17.Установка работает следующим образом. Отрезанный сырец камня с помощью транспортера 1 подается на приемный роликовый столик 3 укладчика 2. Роликовый столик находится при этоы в верхнем положении между продольными рейками рамки 4, Очередной камень, поступая на приемный роликовый столик, воздействует на конечный...

Устройство для сортировки пучков бревен

Загрузка...

Номер патента: 290870

Опубликовано: 01.01.1971

Авторы: Михайлов, Конструкторско, Волжско

МПК: B65G 25/08

Метки: пучков, бревен, сортировки

...11 управления и натяжное устройство 10 12; в хвостовой части - его привод, состоящий из электродвигателя 13 и редуктора 14.Барабан 15 заказов находится там же и соединен с пультом управления кабелем 1 б. Основания с одной стороны вдоль подводящих 15 коридоров соединены между собой бонами 17,с другой стороны - мостиками 18, где устанавливаются конечные выключатели 19. В центре бонов перпендикулярно главному коридору 20 установлены гидроускорители 21.20 Устройство работает следующим образом.Перед воротами 22 формировочной сетки пучки устанавливают в поперечную сеть. Оператор включает поперечный транспортер 3. Пучок принимается захватами 5 с одновременной 25 выдачей электрического импульса барабанузаказов. Когда пучок дойдет до...

Способ вибрационного транспортирования

Загрузка...

Номер патента: 290871

Опубликовано: 01.01.1971

Авторы: Асташев, Кобринский, Нерубенко, Коренд

МПК: B65G 27/04

Метки: вибрационного, транспортирования

...в том, что т тирующему органу сообщают поступ колебания, вектор которых расположе скости, перпендикулярной плоскости т тирующего органа. Особенность предложенного в том, что транспортирующему ют дополнительные колебания,ления которых перпендикуляре транспортирования и лежит в п портирующего органа. Это обеспечивает повышение транспортирования за счет снижен трения при перемещении объекта тра рования относительно транспортирую гана. На чертеже по ил, действующиванпя. Сила трения в системе всегда направлена против относительной скорости движения и имеет предельное значение, При сообщении транспортирующему органу дополнительных 5 колебаний вектор, Р,р силы трения поворачивается на некоторый угол, определяемый соотношением основных и...
