B65G — Устройства для хранения или транспортировки, например конвейеры для загрузки или разгрузки опрокидыванием, конвейерные системы для магазинов или пневматические трубчатые конвейеры

Страница 126

Камерная печь для закалки детлей

Загрузка...

Номер патента: 188530

Опубликовано: 01.01.1966

Авторы: Волков, Никитин, Все, Нечеухин, Струков

МПК: F27D 3/00, B65G 49/02

Метки: печь, закалки, детлей, камерная

...камера выполнена с уступами на стенках, на которых укреплены роликовь.е направляющие с транспортной рамой для подвески деталей и цепным транспортером, снабженным крюком для периодического соединения с рамой. Для погружения деталей в закалочную жидкость печь снабжена закалочным столом, имеющим ооковые роликовые направляюцие и механизм подъема, Это устраняет коробление деталей,Печь предназначается для обработки леталей, склошых к деформации при термической обработке, например валов и валов-шестерен, В которых при вертикялы 10 й подвеске 1 зястягиваощее действие веса самих деталей вдоль оси предохраняет их от осевых искривлений, В печи могут выполняться такие операции, как газовая цементация, газовое цианирование, светлая закалка и другие,...

Навесной пневматический погрузчик

Загрузка...

Номер патента: 188781

Опубликовано: 01.01.1966

Авторы: Кечек, Шаповалов, Пономарев, Малицкий, Зерноуборочных, Воинов, Михалев, Ященко

МПК: A01D 87/10, B65G 53/24, B65G 53/42 ...

Метки: навесной, пневматический, погрузчик

...присоединен к обрезу пневмотрубопровода, а свободный конец второго примыкает к его гнутренией поверхности. Это ооеспечивает подбор продуктов с различной скоростью витания частиц.На чертеже показан предложенный погрузчик, вид сбоку. Погрузчик включает пневмотрубопровод 1, усгановлепную в нем заслонку, измельчающий барабан 2 и кожух 3 измельчающсго барабана. Заслонка состоит из двух щитков, одного 4, прикрепленного шарнирно к обрезу труоопровода и установленного по касательной к кожуху измельчаю- щего барабана, и другого 5, соединенного шарнирно с первым и примыкающего к внут реиией поверхносги пневмотрубопровода.О помощью рычажной системы положение:- аслоики можно регулировать.Предмет изобретения О Навесной пневматический погрузчик...

Установка для укладки кирпича-сырца на нолочную вагонетку

Загрузка...

Номер патента: 188875

Опубликовано: 01.01.1966

Авторы: Розин, Соколовский, Крейтель, Тин

МПК: B65G 67/14, B28B 17/00

Метки: вагонетку, кирпича-сырца, укладки, нолочную

...лентами группирующего транспортера2 и приводимую в движение электроприводом7. Скорость транспортера 1 несколько превышает максимальную скорость глиняного бру 5 са.Транспортер 2 состоит из двух узких лент,продвигающихся только по мере проталкивания сырца транспортером 1. Шкивы транспортера 2 посажены вхолостую на приводномО валу транспортера 1.Захватное устройство для ряда кирпичейсостоит из перемещаемой гидроцилиндром 8каретки 9, которая несет шесть раздвижныхподъемных зажимов 10, приводимых в дейст 5 вие пневмоцилиндрами 11. Зажимы раздвигаются на двух скалках 12 гидроцилиндром 13.Скалки поднимаются при помощи рычажнойсистемы гидроцилиндром 14.Комплектующее устройство 3 состоит изО двух бесконечных цепей, соединенных металлическими...

Устройство для укладывания хлебовизделий

Загрузка...

Номер патента: 188888

Опубликовано: 01.01.1966

Авторы: Бронштейн, Сигал, Бровин, Решетников

МПК: B65G 37/02, B65G 47/52, A21C 15/00 ...

Метки: хлебовизделий, укладывания

...на расстоянии 5 - 10 мм до направляющих 4, кулак опускает шток 9, захваты зажимают последний лоток, а нижний лоток опускается на направляющие. Захваты цепного транспортера подхватывают освободившийся нижний лоток и по направляющим продвигают его к укладчику, где он попадает на подъемно-опускной стол 10. Затем срабатывает механизм подъема стола 11, стол с лотком поднимается, при этом в лоток входит направляющая решетка 12, обеспечивающая необходимое расположение изделий при укладке в лоток.Хлебобулочные изделия, например бублики, транспортером И подаются к укладчику и попадают между скребками транспортера 14. На пути движения бубликов по транспортеру И установлен электрический блок- контакт 1 а, контролирующий расстояние между...

188889

Загрузка...

Номер патента: 188889

Опубликовано: 01.01.1966

МПК: B65G 17/06, B65G 17/48

Метки: 188889

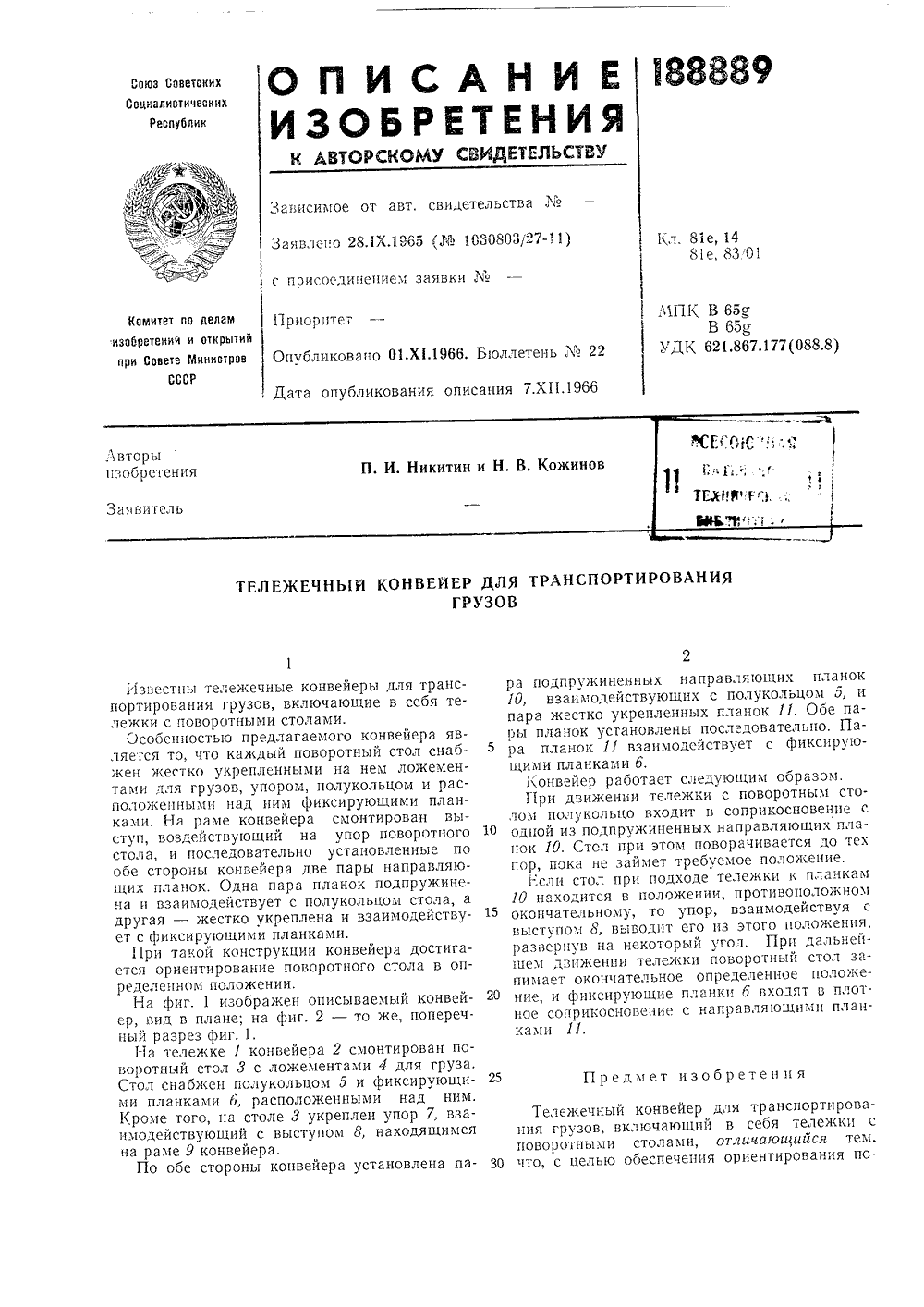

...разрез фиг. 1,На тележке 1 конвейера 2 смонтирован поворотный стол 3 с ложементами 4 для груза. Стол снабжен полукольцом 5 и фиксирующими планками б, расположенными над ним. Кроме того, на столе 3 укреплен упор 7, взаимодействующий с выступом 8, находящимся на раме 9 конвейера.По обе стороны конвейера установлена пара подпружиненных направляющих планок10, взаимодействующих с полукольцом 5, ипара жестко укрепленных планок 11. Обе папы планок установлены последовательно, Пара планок 11 взаимодействует с фиксирующими планками б.Конвейер работает следующим образом,При движении тележки с поворотным столом полукольцо входит в соприкосновение с1 О одной из подпружиненных направляющих планок 10. Стол при этом поворачивается до техпор, пока не...

188890

Загрузка...

Номер патента: 188890

Опубликовано: 01.01.1966

МПК: B65G 19/28, E21D 23/08, E21D 23/18 ...

Метки: 188890

...получающ ции става сое вом скользящ шток которо тачного става Известны рештачные ставы для пластов наклонного падения, состоящие из соединенных в секции рештаков, вертикальных шарниров и передвижных приспособлений.Описываемый став отличается от известных тем, что секции става соединены между собой при помощи скользящих шарниров и гидродомкратов. Это позволяет компенсировать увеличение длины става, получающееся во время передвижки.На фиг, 1 изображенфиг. 2 - положения снии става.Став разделен на отдельные секции 1, каждая из которых состоит из однобортных реш таков. Силовая связь между секциями става обеспечивается гидродомкратом 2, а зазор между ними перекрывается вставкой, входящей в пазы крайних рештаков,Вставка представляет...

Натяжное устройство для двухцепных конвейеров

Загрузка...

Номер патента: 188891

Опубликовано: 01.01.1966

Автор: Домбровский

МПК: B65G 23/44

Метки: натяжное, двухцепных, конвейеров

...2 внутрь рамы 1. Зто продолжается до тех пор, пока усилие на звездочке 3 не уменьшится до установленной величины.Одновременно с началом втягивания рамы 30 2 внутрь рамы 1 нарушается равновесие вдомкрате 10, так как нагрузка на него умень 188891шается. В полость П 1 из напорной магистрали начинает поступать жидкость, домкрат раздвигается, вызывая перемещение звездочки 4 вперед до тех пор, пока нагрузка на него не станет равной установленной величине. Таким образом, происходит компенсация изменения длин ветвей цепи от изгиба става конвейера и выравнивание усилий в ветвях цепи.Возможен другой вариант, когда через звездочку 3 проходит длинная ветвь, а через звездочку 4 - короткая. В этом случае усилие на звездочке 3 не изменяется, а на...

Устройство для перемещения бутылок, баллонов и т. п. тары партиями

Загрузка...

Номер патента: 188892

Опубликовано: 01.01.1966

Авторы: Жвалевский, Рольдбурд, Бершадский, Штейнберг

МПК: B65G 17/38, B65G 47/82

Метки: партиями, баллонов, перемещения, тары, бутылок

...последней, Зубья дополнительной площадки имеют Г-образную форму, образуя упор для тары, и укреплены на раме с зазором, превышающим ширину зубьев неподвижной площадки. ение для выгрузки тары вклюнеподвижную гребенчатую плополнительную гребенчатую плоположенную ниже уровня неподадки и смонтированную с возозвратно-поступательного движевляющим 10 в сторону последней, р 11 для отвода тары. Зубья 12 ой гребенчатой площадки име. ю форму, образуя упор для таены на раме 13 с зазором, преширину зубьев неподвижной олкатель тары и дополнитель 188892ная гребенчатая площадка кинем атически связаны парой шарнирных четырехзвенников 14, на одном конце которых укреплены ролики 15, обкатывающие кулаки 1 б, посаженные на вал 17, врашение которому передается...

Пневматический вибрационный конвейер

Загрузка...

Номер патента: 188893

Опубликовано: 01.01.1966

Авторы: Шпитбаум, Ченко, Донецкий, Палант, Левкович, Корнеев

МПК: B65G 27/02, B65G 27/04

Метки: пневматический, конвейер, вибрационный

...Между днищами желобов и основанием 3 конвейера предусмотрен гибкий рукав 4 (пульсатор), снабженный прерывателем 5 сжатого воздуха, подаваемого в рукав. На гибком рукаве расположена плита б, Между плитой и днищем желоба помецен ряд свооодно уста ных роликов 7.Конвейер работает следующим образом, Сжатый воздух, поступающий в гибкийрукав через прерыватель, образует упругую бегущую волну. В местах прохождения пучности волны рукав расширяется, а так как он расположен между днищем желоба и ос нованием конвейера, то в момент его расшп рения происходит перемещение транспортирующего желоба. Последний связан с основанием конвейера системой упругих опор, которые используют вертикально направленную силу для перемещения желоба в за данном...

Вибрационная установка для выпуска руды из блоков в транспортные устройства

Загрузка...

Номер патента: 188894

Опубликовано: 01.01.1966

Авторы: Руденко, Власов, Трофимович, Храмов

МПК: B65G 27/12

Метки: блоков, транспортные, устройства, выпуска, вибрационная, руды

...от известных тем, что она снабжена ударником с амортизаторами, смонтированным на щеках площадки. Зто обеспечивает дробление негабаритов и непрерывную погрузку руды.На чертеже представлена описываемая установка.Установка содержит площадку 1 со щеками 2, на которых смонтирована рама 3, ударник 4 с амортизаторами 5 и два механических дебалансных одновальных вибратора 6, соединенных карданными валами 7 с синхронизатором В и электродвигателем 9.Возмущающее усилие вибратора направлено перпендикулярно к рабочей поверхности ударника, выполненного в виде квадратной стальной отливки с ребрами.Удерживающая рама и щеки площадки снабжены установочными гнездами для амортизаторов.Площадку монтируют из проката в выработке под углом 15 - 35 к...

Склад цемента

Загрузка...

Номер патента: 188895

Опубликовано: 01.01.1966

Авторы: Варушкин, Матюшин, Огиевич, Майорчук, Португальский, Малевич, Тищенко, Титов

МПК: B65G 65/30, B65G 3/04, B65G 53/28 ...

Метки: склад, цемента

...в движение от привода 12 через зубчатую пару 13. Загрузоч ный затвор и клапан сброса воздуха укреплены на валу при помощи рычагов. Камера установлена при помощи упругих элементов 14 в виде пружинных подвесок на неподвижной раме 15, на которой смонтированы ко нечные выключатели 1 б. В нижней части камеры установлено аэроднище 17, под которое поступает сжатый воздух от компрессора 18 через масловодоотделитель 19,Из автоцементовозов 20 по загрузочным 20 трубопроводам 21 цемент подается в силосные банки, откуда аэрированный цемент по аэрожелобам б поступает в камеру 7 насоса.После заполнения камеры она опускается в крайнее нижнее положение, в результате че го конечный выключатель 16 срабатывает иподает сигнал на закрытие загрузочного...

188896

Загрузка...

Номер патента: 188896

Опубликовано: 01.01.1966

МПК: B65G 25/02, E02F 3/88

Метки: 188896

...шейкам осуществляется следуоцим образом: свариваемые заготовки 18 устанавливаются в центровочные пазы лобовых упоров установочных устройств коренными шейками, Лобовые упоры облицованы медными токоподводящими пластинами, связанными гибкими шина ми со сварочным трансформатором. Токоподвод осуществляется посредством прижима заготовки к токоподводящей пластине с помощью качающегося гидроцилиндра, связанного с двуплечим рычагом, охватывающим 15 свариваемую шейку. Заготовки свариваются обычньв образом при перемещении подвижной плиты.После сварки заготовок в одноколенпые элементы 19 производится сварка коленчато го вала по шатунным шейкам (без разворота щек). Наращиваемый коленчатый вал располагается на неподвижной части машины, а...

Устройство для передачи штучных грузов с ряда

Загрузка...

Номер патента: 188897

Опубликовано: 01.01.1966

Авторы: Техник, Самбур, Вайсфельд, Ватащиков

МПК: B65G 47/53

Метки: штучных, передачи, грузов, ряда

...11 30 несущей рамы приемного шагающего кон 188897вейера 12. Толкатель несущей рамы воздействует на упор 18, укрепленный на цепной передаче 14, и удерживается в исходном положении фиксатором 15 механизма распределения грузов. Фиксаторы электрически связаны с конечными выключателями 15, Последние взаимодействуют с кулачком 17, сидящим на одной оси с мальтийским крестом 18.Мальтийский крест механизма распределения грузов приводится во вращение пальцем 19 несущей рамы 20 приемного конвейера.Работает устройство следующим образом.Когда несущая рама 20 приемного шагающего конвейера 12 совершает холостой ход, т. е. находится ниже уровня стола 21, палец 19 поворачивает мальтийский крест, При этом кулачок 17, воздействуя на один из конечных...

188898

Загрузка...

Номер патента: 188898

Опубликовано: 01.01.1966

МПК: B65G 43/00

Метки: 188898

...поворотной в вертикальной плоскости и удерживается в верхнем положении противовесом 10. Над нижней рамкой ра сположена поворотная верхняя рамка 11, осьповорота которой перпендикулярна первой.Опорные для грузов ролики 12 верхнейрамки расположены между опорными роликами 13 нижней рамки.20 Верхняя рамка приводится в движенэлектромагнитом 13 и возвращается в исх ное положение пружиной 1 Б.Устройство работает следующим образом.При включении электромагнита 13 рамка 11 25 с находящимся на ней грузом опускается иповорачивается, Повернувшись на некоторый угол, рамка 11 утопит свои ролики 12, и груз остается на роликах 13 рамки 9. При дальнейшем повороте верхняя рамка поворачивает ЗО нижнюю до положения, при котором груз ска188898 Предмет...

Бункер переносной

Загрузка...

Номер патента: 188899

Опубликовано: 01.01.1966

Авторы: Руга, Гольдберг, Лосев, Беленький, Ульфский, Лебедев

МПК: B65D 88/26, B65G 47/44

Метки: переносной, бункер

...разгрузке.На крышке бункера овано направляющее коническое ко воляющее устанавливать бункеры д другом в несколько ярусов.На чертеже изображен предлагаемый бункер в разрезе.Он состоит из корпуса 1, подвижной крышки 2, опорного кольца 3 и автоматического конусного затвора. Затвор содержит конус 4, опорный диск 5, подъемную штангу б и пружипу /, заключенную в телескопическии стакан. Подъемная штанга перемещается в двух направляющих втулках. Нижняя часть бункера расположена в пыленепроицаемом цилиндрическом стакане 8, который прикреплен к опорному кольцу 3. На крышке для установки оункеров в несколько ярусов смонтировано направляющее коническое кольцо 9.При установке бункера на плоскость или на крышку другого бункера, опорный диск 5 сжимает...

188900

Загрузка...

Номер патента: 188900

Опубликовано: 01.01.1966

МПК: B65G 67/28, B65G 65/10, B65G 67/24 ...

Метки: 188900

...редуктор 12. С помощью троса 13, приводимого лебедкой 10,подвижная рама 8 вместе со скребковым коньейером вводится в вагон с меньшей скоростью, а выводится после разгрузки с большей скоростью.Телескопические рамы раздвигаются трособлочной системой, состоящей из электродвигателя 14, коробки скоростей 15, барабанов 1 бс электромагнитными переключателями итросов 17.Концы телескопических труб рам 3 опираются на выдвижные тележки 18, которые соединены с концами тросов 17. При работе трособлочной системы тележки 18, левая или правая, перемещаются, и трубы телескопическойрамы раздвигаются,188000 г айаг Составитель Ю. С. Пухов рисова Техред Т. П. Курилко Корректоры: Е. Д. Курдюмова и Г. Е. Оларииаакт Заказ 3740 Тираж 1400 формат бум....

188901

Загрузка...

Номер патента: 188901

Опубликовано: 01.01.1966

МПК: B65G 31/00, B65G 47/74, B65G 47/38 ...

Метки: 188901

...рычаг 7 механизма управления, снабженный пружиной 8, коротким плечом 9 взаимодействует со штоком 10 и двумя подвижными контактами 11 и 12 двухконтактного выключателя И. Сбрасывающие рычаги соединены с ведущим рычагом тягами 14 и промежуточным рычагом 15, связанным с ведущим рычагом защелкой 1 б, срабатывающей под действием электромагнита 17. К промежуточному рычагу прикреплен подпружиненный упор 18, отжимающий ведущий рычаг в исходное положеВедущие рычаги расположены по дли транспортера на расстоянии, превышающе длину сбрасываемых в накопитель бревен.Процесс сбрасывания бревен происходит следующим образом. В начале движения бревна по транспортеру контакт 12 двухконтактного выключателя разомкнут. Движущееся по транспортеру бревно...

Устройство для поштучного извлечения бревен из пачки

Загрузка...

Номер патента: 188902

Опубликовано: 01.01.1966

МПК: B65G 59/00, B65G 47/90, B65G 61/00 ...

Метки: пачки, бревен, поштучного, извлечения

...плоскостью бункера расположена отводящая площадка.На чертеже изображен общий вид пр а гаемого устройства.Устройство состоит из бункера, образованного основной 1 и ориентируюгцей 2 плоскостями, захватывающего органа 3 с призматическим лотком 4 и отводящей кромкой 5 и 2 отводящей плоскости 6. Извлекающий орган перемешается в направляющих 7 с помощью гидроцилиндров (на чертеже не показаны). Устройство оборудовано двухцепным транспортером 8. 2Пачки бревен загружают в бункер. Под действием силы тяжести бревна перемещаются к линии стыка основной и направляющей плоскостей и разворачиваются вдоль нее. Извлекающий орган, поднимаясь вверх, встреча ет нижнее бревно, которое располагается в лотке, выталкивает его сквозь толщу материала и...

Устройство для навешивания подвесок

Загрузка...

Номер патента: 188903

Опубликовано: 01.01.1966

Авторы: Аби, Власкин, Пискунов, Слуцкий

МПК: B65G 47/32

Метки: навешивания, подвесок

...9, 10 и 1 б, 17, На трассе 5 конвейера установлен упор 20 в виде двуплечего поворотного рычага.Устройство работает следующим образом.При помощи конвейера 2 тележка 3 со штангой 4 перемещается в направлении под весного конвейера (в положение Б, указанное стрелкой), на захватах 21 которого находится подвеска 13. При этом штанга с корпусом, перемещаясь в указанном направлении, поднимает стержень 5 путем взаимодействия кли новой поверхности штанги с роликом стержня. Упор 8 корпуса 7 взаимодействует с упором 15 и удерживает корпус. В это время подвеска 13 снимается с захватов 21.Затем тележка вместе с подвеской на стер жне 5 перемещается в противоположную сторону, копир 19 нажимает на штырь:9,.с которым взаимодействует упор 8, и корпус 7...

Устройство для измерения грузопотока ленточных конвейеров

Загрузка...

Номер патента: 188934

Опубликовано: 01.01.1966

Авторы: Бырька, Иванченко, Туртанов, Брошель, Донис

МПК: B65G 43/00, E21F 13/08, B65G 15/00 ...

Метки: грузопотока, ленточных, конвейеров

...вк, схеме. На одну его диаг жение возбуждения У,д ства, на второй диагона тельное напряжение нальное силе, действую ние датчика веса, и вел возбужд где Ро - сила, действующ25 При постоянном напр У,д =сопз 1 по закону к няться и измерительное веса, т. е., Заказ 1024/9 Тираж 1850Объем 0,21 изд. л.ЦНИИПИ Комитета пои открьпий при СоветеМосква, Центр, пр.1 формат бум, 60 Х 90 г/ Подписно делам изобретений Министров СССР Серова, д. 4ипографии, пр. Сапунова, 2 где Ут - измерительное напряжение датчика веса при наклоне на угол а;1 Т, - измерительное напряжение датчика веса при а=О,Для устранения функциональной зависимости с,1 Т =1 (а) необходимо изменять напряжение возбуждения по закону, обратному закону изменения силы,...

Способ управления неразветвленной конвейернойлинией

Загрузка...

Номер патента: 189072

Опубликовано: 01.01.1966

Авторы: Деркач, Авербух, Бочанов, Гройсман

МПК: B65G 23/00

Метки: неразветвленной, конвейернойлинией

...поясняющие существо описываемого спосооа.Линия состоит из гг конвейеров и имеет подающий ПБ и принимающий ПрБ бункеры.Если линия не загружена, то при поступлении материала в подающий бункер ПБ запусЗаказ 38929 Тираж 1550 Формат бум, 60(90/з Объем 0,16 изд. л. ПодписноеЦ 11 ИИП 1 Комнтста по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д, 4 1 ппографпя, пр. Сапунова, 2. к,ется конвейер 1. Когда материал подходит и хвостовой части конвейера, ио сигналу его да 1 чика наличия материала ДПЛ включается конвейер 2. Таким же образом осуществляется поочсредный запуск всех остальных конвейеров линии по направлению грузового потока.Датчики наличия материала устанавлигаются на таком расстоянии от конца...

Установка для испытания полых сосудов

Загрузка...

Номер патента: 189199

Опубликовано: 01.01.1966

Авторы: Чередниченко, Шпигельман, Ванинский

МПК: G01M 3/06, B65G 49/05

Метки: полых, испытания, сосудов

...с задержи.вателем баллонов, отдельно управляемых автоматически посредством гидравлических цилиндров. Известны установки для испытания полыхсосудов, например баллонов, на герметичность, содержащие ванну с водой и механизмпогружения баллонов,Предлагаемая установка отличается от известных тем, что она расположена в испытательной камере и снабжена несколькими ваннами, установленными в ряд, а механизм погружения баллонов, смонтированный над каждой ванной, выполнен в виде поворотной рамы с задерживателем баллонов, отдельно управляемых дистанционно гидравлическими цилиндрами,Описанная установка позволяет механизировать процесс испытания баллонов в технологическом потоке.На чертеже схематично изображена предлагаемая установка в общем виде и в...

Установка для съема кирпича с полочной вагонетки и укладки его на печную вагонетку

Загрузка...

Номер патента: 189340

Опубликовано: 01.01.1966

Авторы: Совнархоза, Конструкторское

МПК: B65G 67/14, B28B 17/00

Метки: полочной, кирпича, вагонетку, печную, съема, укладки, вагонетки

...вагонетки сталкивается на накапливающий транспортер 5, который от кулачкового привода, получая пульсирующее одностороннее движение, подает кирпич по четыре в ряд к толкателю б, Толкатель периодически ИЧА С ПОЛОЧНОЙ ВАГОНЕТКИПЕЧНУЮ ВАГОНЕТКУ перемещает по два кирпича по желобу 7, из которого онн попадают в направляющие 8 шагового транспортера 9, перемещающегося после поступления каждой пары кирпичей на5 один шаг.С транспортера 9 кирпичи толкателем 10передаются на комплектовочный стол 11, где подталкиваемые друг другом передвигаются вдоль продольных неподвижных направляю щих планок 12.Крайние направляющие планки 13 перемещаются в горизонтальной плоскости с помощью шарнирно соединенных с ними рычагов 14 и 15 и служат для поджима крайних...

Устройство для непрерывной подачи кусковых

Загрузка...

Номер патента: 189343

Опубликовано: 01.01.1966

Авторы: Юнович, Казаков, Всесоюзный

МПК: B65G 53/30, B65G 51/28

Метки: подачи, непрерывной, кусковых

...шток золотникового переключателя под действием собственного веса и веса якоря электромагнита опускается в нижнее полокение. Камера 2 трубопроводом 25 соединяется с напорным трубопроводом 7, а емкость 8 - с напорной магистралью 19 насоса и цилиндром 24 гидроаккумулятора через дроссель 21, Давление в камере 2 и напорном трубопроводе 7 оказывается одинаковым. Затем открывается разгрузочный клапан, и начинается перепуск транспортируемого материала из камеры 2 в напорный трубопровод 7.Ввиду того что пространство между излучающим и приемным элементами гамма-датчика 14 заполнено транспортируемым материалом, сигнал этого датчика оказывается ослабленным и электромагнит остается выключенным.При образовании свода над выпускным отверстием...

Транспортная система

Загрузка...

Номер патента: 189344

Опубликовано: 01.01.1966

Авторы: Волгоградский, Щипаное, Ревин, Абашкин, Куликов, Куликова, Багров

МПК: B65G 25/08

Метки: транспортная

...и платформа; на фиг. 2 - то же, вид сверху; на фиг. 3 - то же, вид сбоку; на фиг. 4 - схема транспортной системы.Транспортная система содержит станину 1, выполненную в виде секций рампой конструкции с рельсами 2, по которым перемещаются тележки 3, По бокам станины расположены кронштейны 4 с базовыми планками б и кронштейны б с механизмами боковых зажимов. На кронштейнах 4 и б размещены регулируемые ролики 7, служащие для предварительной ориентации тележек в поперечном направлении.С внутренней стороны станины установлены механизмы вертикального крепления тележек,по одному зажимов. вертикалы состоят и о существ шестеренэлемент пления я гсположен Гм элемеНа верхней ветви каната закреплены поводки 2 В, посредством которых тележки...

Передвижной тракторный разгрузчик бортовых автомобилей и прицепов

Загрузка...

Номер патента: 189345

Опубликовано: 01.01.1966

Авторы: Штутман, Панкратов, Прудниченков, Губанов, Батищев

МПК: B66F 7/22, B65G 67/40, B65G 67/30 ...

Метки: разгрузчик, передвижной, прицепов, автомобилей, бортовых, тракторный

...наружнойрамой 11 подъемного устройства, а верхнейугловой частью соединены шарнирами 17 сплунжерами боковых гидроцилиндров 13. Вопущенном горизонтальном положении поворотной платформы и при крайнем верхнем положении плунжеров боковых цилиндров нижняя опорная поверхность опорно-поворотныхрычагов образует с консолы;ым выступомплатформы угол в пределах 45.Перед разгрузкой автомобилей и прицеповповоротная платформа опущена до уровняплощадки (см. фиг. 1), причем все ее звеньянаходятся в горизонтальном положении, аплунжеры боковых гидроцилицдров занимаюткрайнее верхнее положение.После въезда на поворотную платформу автомобиля или прицепа включается центральный гидроцилиндр, который выдвигает вверхподвижную наружную раму подьемного...

Устройство для съема секций форм с хлебом с пода печи и выгрузки хлеба из форм

Загрузка...

Номер патента: 189368

Опубликовано: 01.01.1966

Авторы: Сытин, Иовнович, Всесоюзный

МПК: B65G 47/86, A21B 3/07, A21B 3/18 ...

Метки: пода, секций, хлеба, хлебом, печи, выгрузки, съема, форм

...на валу 13. На этом же валу на шпонке сидит кулачковая полумуфта 21, которая под действием пружины 22 стремится войти в зацепление с полумуфтой 20, но удерживается в отведенном положении управляемой электромагнитом 23 рычажной системой 24, в палец которой упирается фигурный выступ полумуфты 21.В другой палец рычажной системы упира ется выступ фиксатора 25, сидящего на валу 13 на шпонке.Устройство работает следующим образом.189368 10 Предмет изобретения оставитель В, С, г 1 ижегор Техред Л, Бриккеркорректоры: О. Б. Тюрина и Т. Н, Костикова ак Заказ 4139/5 Тираж 575 формат бум. 60 Х 90lв Объем 0,21 изд. л, ЦНИИГ 1 И Комитета по делам изобретений и открытий при Совете МинМосква, Центр, пр. Серова, д. 4 Подписноров СССР ипотрафия, пр,...

Устройство для наполнения консервных банокпродуктом

Загрузка...

Номер патента: 189733

Опубликовано: 01.01.1966

Авторы: Ветлугин, Швабска, Коржов, Косов

МПК: B65B 1/06, B65G 47/08

Метки: наполнения, банокпродуктом, консервных

...в виде укрепленных на валу 3 захватов 4, и механизм съема наполненных банок, снабженный качающейся рамой Б с подпружиненными собачками б.Захваты 4 представляют собой две параллельные подпружиненные пластины, снабженные магнитами 7 для удержания форм и банок и центрирующими упорами 8 для их фиксации. Расстояние между захватами регулируется упором 9 и равно сумме высот банки и формы. Предлагаемое поворота захватов 10, малой шестер шестерни 13 с неп Малая шестерня валу 3, На кача съема наполненны ляющая 14, обесп ствии с упором 15 последнего.Устройство соде стых форм из захв ющегося кривошип реплен палец 17.действие с помощью электродвигателя и редуктора.При включении привода устройства качающаяся рама 5 наклоняется вправо, в результате...

Устройство для набора прямоугольных предметовв стопу

Загрузка...

Номер патента: 189735

Опубликовано: 01.01.1966

Авторы: Шапильский, Лейбович, Таужн, Шицман

МПК: B65G 57/00, B65B 35/50

Метки: предметовв, набора, прямоугольных, стопу

...2, при этом приводится во вращение вал транспортера 1, Затем толкающий упор 3 перемещает блок в устройство.Блок отжимает лапку 17, которая через ры чажную систему 13 и храповой механизм 14поворачивает кулачок 15. Профиль кулачка подобран таким образом, что ролик контакти.рующего с ним рычага скользит по кулачку и муфта 1 б не включается. Далее блок, отжи мая ролик 23, попадает на стол 11, Лапка 17соскальзывает с блока и поворачивает купа чок 15,Если блоки поступают в устройство сплошным потоком, то второй блок следует сразу за толкающим упором 3. Прежде чем второй блок подойдет к фиксаторам 9, под блоком появляется ограничивающий упор 2, который приподнимает второй блок. Блок своей передней поверхностью упирается в фиксаторы 9 и...

189739

Загрузка...

Номер патента: 189739

Опубликовано: 01.01.1966

Автор: Бондарев

МПК: B65G 23/30

Метки: 189739
