Устройство для растаривания мешков с сыпучим материалом

Загрузка...

Номер патента: 721357

Опубликовано: 15.03.1980

Авторы: Саттаров, Фефелов, Гвоздев

МПК: B65B 69/00

Метки: растаривания, сыпучим, мешков, материалом

...кромка ножей имеет ограничительные ребра 13. Под приспособлением 7 для разрезания находится площадка 14.Верхний отделяющий механизм имеет возможность поворачиваться относительно оси механизма для перемещения мешков и включает ротор 15 с упругими элементами 16, расположенный эксцентрично внутри цилиндрического барабана 17, а нижний отделяюший механизм состоит из подпружиненных пружин 18 крюкообразных ножей 19, сидящих на оси 20 и имеющих регулируемый упор 21.Устройство работает следующим образом.Мешок с материалом загружается через приемную горловину 2 и попадает в кольцевой зазор, образованный механизмом 6 для перемещения мешков и рядом роли- ликов 3, здесь он накалывается на зубья механизма 6, которые раскалывают его на куски и...

Способ упаковки бесподдонного штабеля штучных предметов и установка для его осуществления

Загрузка...

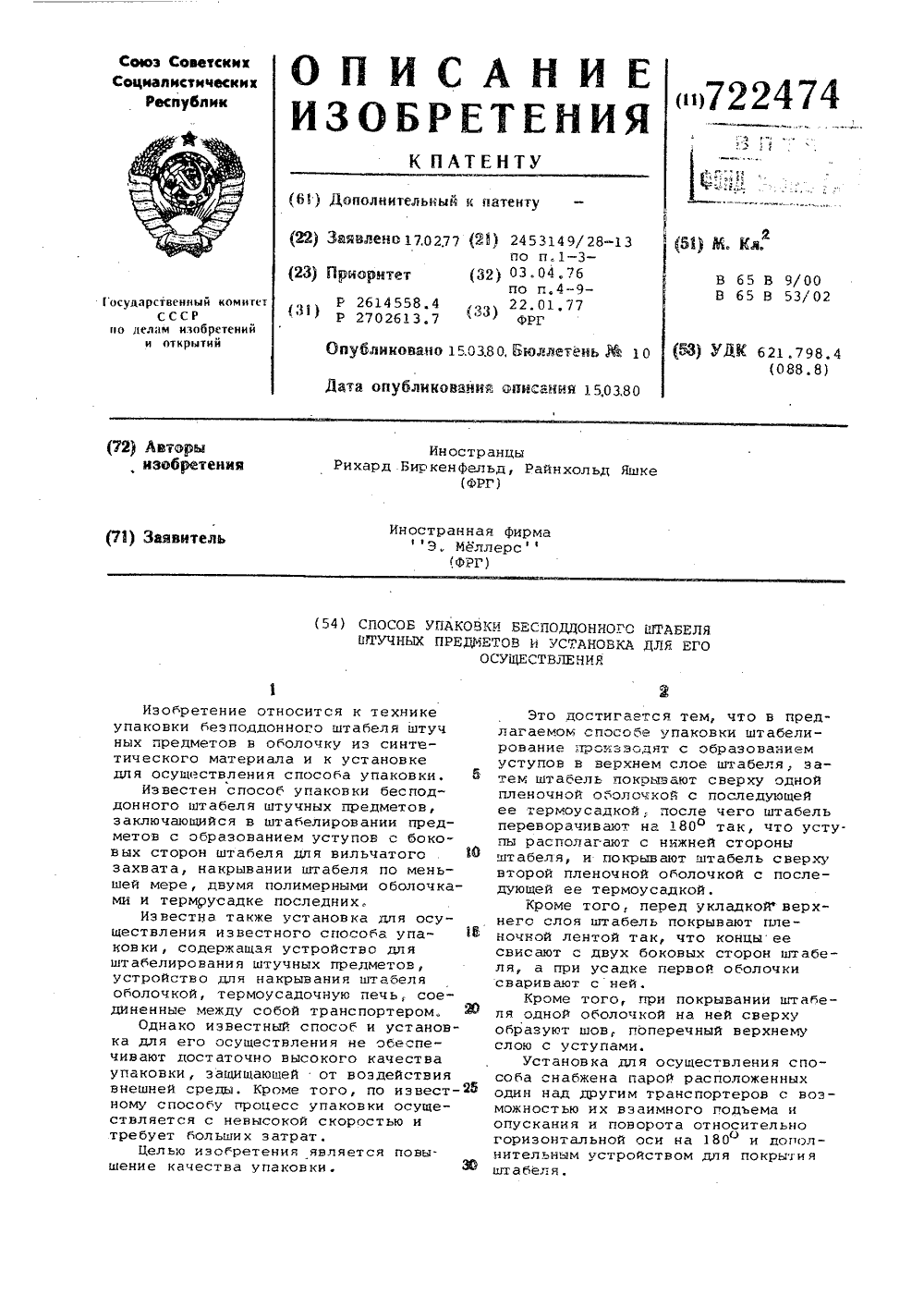

Номер патента: 722474

Опубликовано: 15.03.1980

Авторы: Райнхольд, Рихард

МПК: B65B 9/00

Метки: штабеля, упаковки, предметов, штучных, бесподдонного

...транспортеров 9 соедииВним поворачиваются вокруг горизон- .ст пы 27ненные между собой транспортером 10. тальной оси 11 так, что уступыТранспортеры 9 (фиг, 2,3) установ- располагаются с нижней стороны шталены один над другим с возможностьюих вззаимного подъема и опускания и Затем штабель б подают в устрой- оболочповорота относительно горизонтальной 4 О ство 3 для накрытия второй обооси 11 на 180 о и выполнены ленточны- кой 5 из усадочной пленки (вид КФиг.1) и далее на термоусадку вТРанспоРтеРы 9 связаны между собой печь 8. В печи 8 оболочка 5 плотнопри помощи вертикальных направляющих прижимаетсяк штабелю при сваркеподвижных и неподвижных шин 12 и 13, 45 наложенных одна на другую боковыхустановленных на опорных плитах 14, . сторон...

Устройство для ориентированной укладки изделий в тару

Загрузка...

Номер патента: 722795

Опубликовано: 25.03.1980

Авторы: Якунин, Фадеев, Крейндель

МПК: B65B 5/10

Метки: ориентированной, укладки, тару

...изделия (полосы) 4 после егоскольжения по наклонному лотку 5 втару 6. На боковых стойках рамы 1 уверхних боковых кромок щитов расположены две пары консольных упоров 7, нвкоторые в свободном состоянии опираются рабочими плоскостями щиты. Упоры Ообесп=чиввют быструю остановку шитовпосле их соударения с полосой. Массащита 2 меньше в 2-3 раза массы шита 3.Устройство работает следующим обраэом,Полоса 4, двигаясь неориентированопо наклонному лотку 5 (фиг. 3),. научастке свободного падения ударяется врабочую плоскость переднего отбойного 20щита 2, который в свободном состоянииопирается на упоры 7 рамы 1. Легковесная полоса, ударившись о легкий шит2 одним своим конусом, .отклоняет егоот вертикали незначительно, при этом 25энергия...

Устройство для укладки в ящик штучных изделий

Загрузка...

Номер патента: 722796

Опубликовано: 25.03.1980

Авторы: Гаврилов, Кристин, Слюнкин, Конюченко

МПК: B65B 5/10

Метки: штучных, укладки, ящик

...из кон- тейнера. Слой изделия, удерживаемый толкающей планкой 9, при выдвижении лотка 10 сходит через его скошенную кромку и укладывается на дно контейнера или ранее уложенные изделия, без нарушения сплошности сходящего слоя иэделий. После этого подъемный стол 13 опускается на высоту уложенного слоя изделий, а лоток вдвигается в крайнее левое положение в контейнер. Конечный выключатель, работающий на вдвижение лотка 10 в контейнер, подает команду на счетное устройство и укладку ряда изделий, удерживаемых подъемно-опускным захватом 6, на лоток, после чего подъемно-опускной захват возвращается в исходное положение 1 и цикл формирования слоя изделий повторяется. Таким образом заполняется весь контейнер.Применение этого устройства на...

Устройство для загибания клапанов картонных ящиков

Загрузка...

Номер патента: 722797

Опубликовано: 25.03.1980

Авторы: Долгов, Любасов

МПК: B65B 7/20

Метки: ящиков, клапанов, загибания, картонных

...ящика 6, и пневмоцилиндр 7.Устройство работает следующим образом.Ящик 6, непрерывно движущийся вдоль устройства при помощи транспортера 1 с поводками, передней створкой наезжает на скобу 4, отклоняя ее по ходу своего движения. Скоба 2 в это время находится в верхнем положении, не препятствуя движению ящика. По мере перемещения ящика скоба 4 под действием собственного веса отходит в исходное положение, В момент приближения задней створки нщика к скобам начинает двигаться ско 3 а 2 с помощью пневмоцилиндра 7, уп722797 Формула изобретения равляемого от комдндоаппарата (на чертеже не показан). Б процессе движения скоба 2 подгибает заднюю створку ящика, которая в свою очередь отклоняет легкую скобу 4. Как только скоба 2,5 подогнув...

Устройство для обвязки проволокой стержнеобразных предметов

Загрузка...

Номер патента: 722798

Опубликовано: 25.03.1980

Автор: Клодчик

МПК: B65B 13/28

Метки: обвязки, проволокой, предметов, стержнеобразных

...своих параллельных плеч.На концах плеч поворотной П-образной рамки 9 установлены подпружиненные и поворотные в вертикальной плоскости рычаги 10 и 11. Рычаг 10 выполнен из трубы, при этом на нем установ3 72 лены механизмы подачи 12 и резки 13, которые кинематически связаны с приводом 14.Рычаг 11 снабжен приспособлением 15 для захвата одного конца обвязочной проволоки 1 6 при обвязке пучка 1 7 древесины .На основании 1 установлены бухты 18 с проволокой 16 и люльки 19.Устройство работает следующим образом.Перед тем как обвязать пучок бревен, поворотную рамку 9 и рычаги 10, 11 приводят в исходное положение с помощью пружин и гидроцилиндров 7, 4 (фиг, 1). Включается электродвигатель, приводящий во вращение вальцы механизма подачи 12,...

Устройство для упаковки кольцеобразных изделий

Загрузка...

Номер патента: 722799

Опубликовано: 25.03.1980

Авторы: Малаенко, Кудрявцев, Качуро, Журавлев, Зябкин

МПК: B65B 25/24

Метки: кольцеобразных, упаковки

...которое после отсчета требуемого количества изделий записывает лоток и дает команду на размыкание разрезной втулки цанги, При этом шток 20 через вилку 21 поворачивает двуплечий рычаг 22 вокруг оси 23, Второй конец рычага поднимает толка- тель 24 и через шариковую опору воздействует на толкатель 25 с клиновой пятой 26. Лепестки 27 разрезной втулки поворачиваются вокруг осей 28, преодолевая сопротивление кольцевой пружины 29, и центрируют изделия. При этом сферические концы втулок удерживают изделия на цанге 2.Далее цанга поворачивается на угол 90 , занимая положение 11, В этом положении к цанге подводится снизу бесконечная лента качающегося транспортера 10 с отгибателем 11, а сверху блок кодпружиненных обкатывающих 12 роликов....

Устройство для связывания мотков проволоки

Загрузка...

Номер патента: 722800

Опубликовано: 25.03.1980

Авторы: Чумаченко, Туманов, Гаврилов, Бухонин

МПК: B65B 27/06

Метки: мотков, связывания, проволоки

...возврат его в исходное положение и приводу толкателя 11 на включение. Толка- .тель 11 перемещает моток, опирающийся на стенку 1 3, на один шаг. После этого датчик 1 7 дает сигнал приводу толкателя 11 на возврат его в исходное положение, Затем цикл повторяется.После заполнения первого транспортера накопителя, утапливают упор 10 и по дают мотки на второй транспортер накопителя. С накопителя мотки убирают с помощью мостового крана.Такое выполнение устройства позволяет полностью механизировать процесс фор мирования, увязки и накопления мостков,повысить производительность труда на 8-15% и ликивидироватьь тяжелый физический труд. Моток проволоки с чистового барабана волочильного стана загружают на формирующую фигурку 2 механизма для...

Способ упаковки резиновой заготовки

Загрузка...

Номер патента: 724390

Опубликовано: 30.03.1980

Авторы: Голодушкина, Ефимова, Смирнова, Исаев, Синеокая, Макарова, Матвеичева, Клименко

МПК: B65B 11/56

Метки: заготовки, резиновой, упаковки

...показания прибора.При закатке в каландрированную полиэфирную ткань резиновая заготовкаимеет гладкую поверхность, отпечатковот узлов не наблюдают, Резиновые листы легкоотделяют от прокладки.П р и м е р 2. Образцы резиновойзаготовки хранят в полиамидной прокладочной ткани. Один образец хранится в суровой полиамидной ткани, другой - в предварительно прокаландрированной до величины адгезии.0,006 кН/м полиамидной ткани. Аналогично примеру 1 оба образца хранят20 сут, При раскатке рулонов отмечены 15 те же явления, что и в примере 1.Величина адгезии суровой полиамиднойткани к резине, определенная по методу, приведенному в примере 1, составляет 0,13 кН/м.2 О В таблице п 1 иведены сравнительныеданные по адгеэии по примерам 1 и 2и...

Устройство для поштучной укладки изделий в стопу

Загрузка...

Номер патента: 724391

Опубликовано: 30.03.1980

Авторы: Лебядис, Думчев, Данене

МПК: B65B 35/34

Метки: укладки, стопу, поштучной

...многоручьевым лотком, На валу 5 расположены с определенным шагом держатели 6 и установ 15 ленные в держателях подпружиненныестержни 7 для взаимодействия с проходящими по ручьям лотка изделиями 3. Устройство имеет ограничители 8 для удержания потока предметов в ручьях и механизм20 9 группирования стопки.Ограничители 8 выполнены в виде Г-образных двуплечих рычагов, которые попарно расположены в каждом ручье так, чтокороткие плечи 10 и 11 рычагов обращены25 одно к другому. Рычаги укреплены на осях12 и подпружинены пружиной 13. Параллельно валу 5 расположен дополнительныйвал 14 с пальцами 15, Вал 14 кинематически связан с приводом вала 5 для синхро 30 низации их работы,724391 Составитель И. Хаустов Дайч Техред А. Камышникова Корректоры: В,...

Устройство для расфасовки пластичных продуктов

Загрузка...

Номер патента: 725952

Опубликовано: 05.04.1980

Авторы: Белецкий, Благодарский, Спивак, Каулинис, Розенштейн, Андриаускас, Осоприлко

МПК: B65B 3/12

Метки: пластичных, расфасовки, продуктов

...предотвращения нарушенияцелостности упаковочного материалав момент заполнения мерной камеры 2продуктом в устройстве имеется механизм для обдува боковой поверхностиротора сжатым воздухом,Для правильного расположения Ри"сунка на уйаковочном материале поотношению к брикету в устройствеимеются щуп 27, ролик 28, кулачок29 и система рычагов 30Привод устройства содержит элекФтродвигатель 31, редуктор 32 и клиноременные передачи ЗЗ и 34, при этомодин шкив передачи 34 насажен на.главный вал 35.Устройство работает следующим 4 Ообразом.С рулона 36 непрерывно подаетсяупаковочньй материал, который черезсистему роликбв 22, 23 и 24 подводит"я к ротору 1 в горизонтальной плос- д кости и роликом 25 прижимается кбоковой поверхности ротора, При...

Приспособление для подачи цилиндрических предметов к технологическим операциям

Загрузка...

Номер патента: 725953

Опубликовано: 05.04.1980

Авторы: Карманов, Шамшин, Ясиненко, Князев

МПК: B65B 21/04

Метки: подачи, операциям, предметов, цилиндрических, технологическим

...для выкода прижим= нйх=рычагов 11, Каждый рычаг 11 имеетс одной стороны призму 19, а с дру"гой - отверстие 20, с помощью которорого рычаг подвижно крепится к оси21. На конце оси 21 крепится с помощью планки 22 койирующйй ролик 23,Взаимодействуя с копиром 24, рблик23 приводит во вращение ось 21,зажимной и разжимной предметы; Выше.рычага 11 на оси 21 закреплены-подвижно ступица 25 с пружиной 26кручейия, Одним койцом йружйна 2(, "вэаимодействует с рычагом 11 черезвинт 27, другим - с шайбой 28,которая служит для установкИ"йруЖййцнарабочий крутящий момент. Шайба 28неподвижно крепится к ступице 25,В торце Ступицы 25 состоройй рыча"га 11 имеются пазы 29, в которыевходят пальцы 30, неподвижно эакреп"Ленййе Ъ "рйчаге 11.Устройство работает...

Агрегат для сплотки пучков бревен

Загрузка...

Номер патента: 725988

Опубликовано: 05.04.1980

Авторы: Еникеев, Рогулин, Страхова, Лавров

МПК: B60P 3/41, B65B 27/10

Метки: агрегат, пучков, сплотки, бревен

...пакет бревен и взаимодействующим с торцуюшим шитом с помощью привода 6, На поворотном кольце смонтировано обвяэочное устройство 7,Торцуюшие щиты установлены на подвижных каретках 8, которые с помощьюгидроцилиндров 9 перемещаются вдольрамы самоходного шасси, Торцуюшиещиты вращаются вокруг своей оси гидродвигателями 10, На кронштейны 11подвижных тележек навешиваются проволочные бухты 12.Агрегат работает следующим образом.Агрегат подходит к штабелю бревени загружает в пространство между торцующими щитами 3 пачку бревен. Далеевключается в работу гидроцилиндр 6,и кольцо 5, проворачиваясь относительно торцуюших шитов, смешает свободныеконцы Формирующих челюстей 4, сужаякруговой просвет вокруг пачки бревен.Одновременно двигатели 10...

Способ упаковки рулонов

Загрузка...

Номер патента: 727519

Опубликовано: 15.04.1980

Автор: Абрамович

МПК: B65B 11/04

Метки: рулонов, упаковки

...при его перекатываний.На чертеже схематично изображена оберточная станция. В ее состав входят предназначенные для установки в позиции обертывания упаковываемого рулона 1 несущие валы 2, служащая для размещения верхнего размотанного слоя полотна 3 рулона, площадка 4, оберточное полотно 5,рулонодержатель для оберточного полотна б, тянущие валики 7 и прижимной рычаг 8 с роликом 9 для прижимания размотанного слояполотна 3 с полотном б к рулону 1.Предлагаемый способ осуществляется следующим образом.Рулон 1 устанавливают в позицию центрирования с возможностью вращения его в направлении намотки. Затем рулон разворачивают в горизонтальной плоскости на 180 и перекатывают его сопозиции центрирования в позицию обертывания. При этом слой полотна 3...

Устройство для наложения эластичных колец на пучок стержнеобразных предметов

Загрузка...

Номер патента: 727520

Опубликовано: 15.04.1980

Авторы: Хайкин, Гиндин, Токарев

МПК: B65B 27/10

Метки: пучок, стержнеобразных, наложения, предметов, колец, эластичных

...эластичной обвязки в начале цикла; на фиг, 2 - то же, вид по стрелке А на фиг.1,Устройство состоит из двойного кольца с наружным 1 и внутренним 2 посадочным ободами, причем на наружном ободе есть направляющее ребро 3 и Г-образный захват 4, На наружном ободе 1 установлена каретка 5, которая включает систему роликов 6, блок 7 с фигурным пазом 8, палец 9 и рукоятку 10.Работа устройства осуществляется следующим образом.Каретку 5 устанавливают за захватом 4, кольцо эластичной обвязки 11 надевают на захват 4 и пропускают по фигурному пазу 8 блока 7,3 а рукоятку 10 каретку 5 прокатывают по наружному ободу 1 и устанавливают под захватом 4, Во время движения каретки 5 эластичная обвязка 11 растягивается и укладывается по наружному ободу 1. При...

Устройство для формования пакетов

Загрузка...

Номер патента: 727521

Опубликовано: 15.04.1980

Авторы: Ануфриев, Бавыкин

МПК: B65B 39/02

Метки: пакетов, формования

...винт для их Фиксации.На фиг,1 изображено устройство для формования пакетов при исходном положении оправки; на фиг. 2 - то же,со сжатой оправкой.Устройство содержит барабан 1,накотором крепятся оправки неподвижнойчастью 2. Посредством оси 3 подвижнаячасть 4 оправкикрепится к неподвижной. Под действием пружины 5 частиоправки находятся в разведенном положении и образуют необходимую формупакета. Регулировочный винт 6 служит для фиксации при изменении поперечного сечения оправки. Кроме того, устройство содержит выступ 7,выполненный на подвижной части 4оправки и вэаймодействующий с упором 8,Устройство работает следующимобразом,При подходе к зоне загрузки оправка находит выступом 7 на упор 8 исжимается (Фиг.2),После надевания...

Способ изготовления и наполнения мешков из полимерного материала и устройство для его осуществления

Загрузка...

Номер патента: 728705

Опубликовано: 15.04.1980

Автор: Карло

МПК: B65B 9/06

Метки: мешков, полимерного, наполнения

...рычагах28 и 29. Направляющая 13 имеет поддерживающий элемент 30,За приспособлением для заГибаниякраев листа по ходу процесса размещена пара протяжных валиков 31 и 32,оза которыми ра:положен под углом 45к ним еще один валик 33 для переворота листа.Способ осуществляют следующимо бр азом.Лист 10 полиэтилена сматывают срулонодержателя 1 (фиг.1,2) и перемещают по системе направляющих роликов 4 и 5 в направлении Х (фиг.1,стадия А). Два продольные края 8 и 9листа загибают с помощью направляющей 11 в направлении движения листапутем бокового смещения центральнойоси симметрии. листа относительнобиссектрисы Т (фиг. 3, пунктирная линия) активного угла, при этом край 8имеет меньшую ширину и расположенсверху края 9 (фиг,1, стадия В).Призагибе получают...

Устройство для дозирования штучных изделий

Загрузка...

Номер патента: 729102

Опубликовано: 25.04.1980

Авторы: Данькин, Зуйкин, Прудников

МПК: B65B 1/32

Метки: дозирования, штучных

...к иэделиям, находящимся на позиции взвешивания, узел коррекции устанавливает поворотные заслонки 4-8 в положения,соответствующие необходимой коррекции, 25Перегородки 18 закреплены на грузоприемном приспособлении 2, перегородки 19 на корпусе загрузочно-разгрузочного механизма, Отсеки грузоприемногоприспособления 2 расположены в створес соответствующими отсеками загрузочно-разгрузочюго механизма и образуютс ними три параллельных канала загрузки, взвинчивания и разгрузки: основюй(широкий) и два корректирующих(узких)канала отсыпки. Параллельно укаэаннымканалам расположены два корректирующих канала досыпки, образованные отсеками загрузочно-разгрузочного меха. низма.41Загрузочно-разгрузочный механизмвключает горизонтально расположеннуюпод...

Устройство для наполнения газовых баллонов

Загрузка...

Номер патента: 729103

Опубликовано: 25.04.1980

Автор: Исмиев

МПК: B65B 3/28

Метки: газовых, наполнения, баллонов

...клапаюм 7, соединенным с наачембранюй полостью 8 клапана 2, при этом подмембранная полость 9 последнего соеди- нена йетюсредственю с источником сжиженного газа 1,Устройство работает следукхцим образом.3 72Газ от источника 1 под давлением Рпоступает в подмембранную полость 9и воздействует на мембрану 10, которая при своем перемещении вверх перекрывает,клапаном 11 седло 12. Принажатии на пусковую кнопку 3 сжиженный газ, испаряясь, поступает по ханалу 4 через сопло 13 в надмембраннуюполость .8.При достижении в полости 8 давления-р -- э1где Р - усилие сжатия пружины 14;- эффективная площадь мембраны,клапан 11 отходит от седла 12 и сжиженный газ поступает в баллон 15.После наполнения баплона 15 коромысло 6 весов 5 воздействует на...

Устройство для укладки штучных изделий

Загрузка...

Номер патента: 729104

Опубликовано: 25.04.1980

Авторы: Минакова, Шайхадинов, Горлатов, Макаров, Жавнер

МПК: B65B 5/10

Метки: укладки, штучных

...движениереек ворошителя, воздействующих на банки, облегчает вход банок в ручьи формирователя.формирователь 34 ряда банок выполнен в виде вилки, каждый палец которой одним концом состьпсован с накопителем 32, а другим шарнирно закреплен на вертикальной опоре 35. Каждый палец формирователя состоит из двух пер.пендикулярно расположенных одна относительно другой направляющих, горизонтальной и вертикальной, при этом рабо-; чие поверхности гориээнтальных направляющих всех пальцев формирователя расположены в одной плоскости нормальюй поверхности ротора 1, а в теле горизонтальных направляющих выполнены сквозные фигурные вырезы для прохода вакуум-присосов 25, смонтированных на пальцах захватов 3. формирователь 34 закреплен с...

Устройство для обвязки проволокой предметов

Загрузка...

Номер патента: 729105

Опубликовано: 25.04.1980

Авторы: Скоблюк, Сухарев, Мороз

МПК: B65B 13/28

Метки: проволокой, предметов, обвязки

...открывания заслонок 9 встречают.на своем пути плоские кулачки 11 и, преодолевая сощн тивление пружин 10, открывают заслонки 5, Черенки при этом падают в вязальную камеру 15. После освобождения бункера прекращается действие кулачков 11 на рычаги 9 и заслонки быстро закрьваются пружинами 10 (фиг. 6). После этого бункер-уплотнитель 1 продолжает двигать ся вниз и своими уппотнителями 6 уплотняет черенки в вязальной камере (см.фиг. 7)Процесс уплотнения черенков начинается при наполнении ими до определенного объема вязальной камеры 15. Так как объем черенков в камере увеличивается, то при их уплотнении уплотнителями бункера 6 будут сжиматься пружины 2 (см. фиг. 8), на которых подвешен бункер-уплотнитель 1 к траверсам 3.При определенном...

Устройство для ориентированной укладки стержнеобразных предметов

Загрузка...

Номер патента: 729106

Опубликовано: 25.04.1980

Автор: Капельников

МПК: B65B 19/34

Метки: ориентированной, предметов, стержнеобразных, укладки

...5 с окнами 6, имеющими .поворотные на осях заслонки (, и гребенки 8, прикрепленные к каретке 5, перемещающейся до ограничителя 9 движения по направляющим 10, в гнездах которых установлены подпружиненые рейки 11, взаимодействующие с заслонками 7 и перемещающиеся до упора 12 кареткой 5 Для передачи команды на подачу деталей предусмотрен выключатель 13 исходного положения,729106 а на прекращение подачи деталей - конечный выключатель 14.Устройство работает следующим образом,Детали с загрузочного приспособления 1поштучно или комплектно укладываются в окна 6 накопительного приспособления 3; после чего механизм 4 перемещения воздействует на гребенку 8 и перемещает каретку 5 на один шаг. Про О цесс повторяется до заполнения последнего окна...

Устройство для раскрывания клапанов коробок

Загрузка...

Номер патента: 729107

Опубликовано: 25.04.1980

Автор: Шойхет

МПК: B65B 43/39

Метки: клапанов, раскрывания, коробок

...траверсе стержней.На фиг. 1 схематично изображенопредлагаемое устройство, вид спереди;на фиг. 2 - сечение А-А на фиг. 1; на 2фиг. 3 - сечение Б-Б на фиг. 1; на фиг. 4 - коробка с раскрытыми клапанами,Устройство для раскрывании клапанов коробок содержит приводную траверсу 1, пару подвижных эагибателей 2 для раскрывания трех клапанов коробки, выполненных в риде наклоненных один к дпугомутержней 3, закрепленных на траверсе 1, направляющую 4, пневмопривод 5, присоску 6 и направляющую 7.Устройство работает следующим образом. Коробку 2 подают на рабочуиз позицию 8 загрузки изделий. Затем присоской 6 отгибают. клапан 9 коробки 2.При включении пневмопривода 5 траверса 1 поднимается, и стержни 3 раскрывают клапаны 10, 11 и 12 коробки 2.Затем...

Устройство для уплотнения пачек штучных изделий

Загрузка...

Номер патента: 729108

Опубликовано: 25.04.1980

Авторы: Каталкин, Ильяшевич, Иванов, Самоделова, Филонов

МПК: B65B 63/02

Метки: пачек, уплотнения, штучных

...пачек З, состоящий избесконечного транспортера 4 с расположенным около протяжных валиков приводным барабаном 5 и установленного надпоследним барабана 6. Барабаны 5 и 6установлены с возможностью приведения729в движение от электродвигателя 7 через члиноременную передачу 8, а барабан 6 - также и с воэможностью подъема и опускания при помощи винтовой передачи 9,С торцовых сторон валиков 2 имеются ограничительные пластины 10 и 11, смонтированные на стойках 12, а против каждого валика 2 установлена съемная пластина 13. Рабочие поверхности пластин 10 и 11 параллельны торцовым по верхностям валиков 2. Корпуса подшипников нижнего валика могут перемещаться в пазах стоек 12 с помощью червячно-.клиновой передачи 14. Электродвигатель 15 приводит в...

Устройство для опорожнения бочек

Загрузка...

Номер патента: 729109

Опубликовано: 25.04.1980

Авторы: Шульга, Шумаков, Хитров

МПК: B65B 69/00

Метки: опорожнения, бочек

...11 цепных конвейеров 9 установлены на направляющих 15, концы кото рых плавно переходят в кольцевой паз звездочек 16. для компенсации изменяющегося расстояния при прохождении звездочки 16 в ка. ретках 13 выполнены овальные отверстия 17, 1 ОБочка устанавливается на" стакан" и из нее вынимается крышка вместо. которой устанавливается инвентарная крышка, затем бочка опрокидывается на "пуск" и вручную с уровня пола по наклонному настилу закатывается на захват 15 14 устройства. Включается привод конвейера 9 и бочка 5 захватами 14 устанавливается между эксцентриками 3 и дисками 4 так, чтобы уторная часть бочки, с которой снята крышка, уперлась в упор 6. С бочки снимается инвей тарная крышка и включается привод 8 параллельных валов 2....

Устройство для дозирования сыпучих материалов

Загрузка...

Номер патента: 730619

Опубликовано: 30.04.1980

Авторы: Кащей, Петько, Петров, Дударев

МПК: B65B 1/14

Метки: дозирования, сыпучих

...тягу 11 связано с электромагнитом 12.На валу б установлено зубчатое колесо 13, связанное через зубчатые колеса 14 - 1 б с кольцом 4. Вал б установлен в подшипниках,17 в корпусе 18 и на нем смонтировано приводное зубчатое колесо 19.Устройство работает следующим образом.Из бункера 1 сыпучий материал попадает в камеру 2 под воздействием гравитационных сил, через зубчатое колесо 19 вращение от двигателя (не показан на чертеже) передается валу б с кольцом 3. Под воздействием центробежных спл сь 1 пучий материал, находящийся в камере 2, отбрасывается к ее внешним стенкам и попадает в отверстие 7, образующее накопительную емкость. В дальнейшем при вращении колец 3 и 4 из-за неравенства их угловых скоростей под воздействием центробежных сил...

Устройство для укладки в тару штучных предметов

Загрузка...

Номер патента: 730620

Опубликовано: 30.04.1980

Авторы: Корнев, Шаров, Слядников

МПК: B65B 5/10

Метки: штучных, предметов, укладки, тару

...по наклонной пластине 9 поворотной платформы до контакта с упором 7 или ранее уложенным рядом предметов,После заполнения предметами всего слоя, находящегося на поворотной платформе, отсекатель 4, разворачиваясь против движения, отодвигает очередной ряд предметов, находящихся на приемно-направляющей площадке, и тем самым исключает контакт предметов при повороте платформы, что особенно важно, например, для этикетированных консервных банок. Одновременно с этим включается дви-атель, и тяга 8 привода возвратно-поступательного перемещения подворачивает несущую рамку 5 и лежащую на ней опорную пластину 9 вокруг неподвижой оси б, при этом ось 12 перемещается совместно с пластиной 9 до контакта рычага 11 с планкой 10, которая ориентирует...

Устройство для подачи изделий

Загрузка...

Номер патента: 730621

Опубликовано: 30.04.1980

Авторы: Маринский, Гутович, Подберезский, Бердичевский, Тишечкин

МПК: B65B 35/46

Метки: подачи

...4, установленными в окнах 5 корпуса 1, спиралевидный карман б, переходящий в пирамидальный раструб 7, ,приспособление регулирования количесгва изделий, подаваемых за один оборот корпуса, состоящее из регулируемой пружинящей планки 8, установленной на спрямленном участке 9 спиралевидного кармана б и регулировочного винта 10, служащего для измерения положения регулируемой пружинящей планки 8.Устройство работает следующим образом.Гвозди 11 поступают в корпус 1 через входное отверстие 2. По внутренней граненой поверхности корпуса 1 они постепенно за счет уклона стенок корпуса 1 и угловыхлопаток 3 перемещаются к спиралевидному карману б. При этом через сита 4 отсевается обсечка 12. Попадая в спиралевидный карман б, гвозди 11 поднимаются...

Способ упаковки изделий в пленку

Загрузка...

Номер патента: 732168

Опубликовано: 05.05.1980

Авторы: Щигельский, Пинчук, Олейник, Копыл, Галевич

МПК: B65B 9/10

Метки: упаковки, пленку

...в рукавную пленку со скоростью, превышающей скорость экструзии рукавной пленки. При этом пленка плотно обтягивает упаковываемые изделия. После полной обтяжки группы изделий рукавной пленкой захватывают нижнее изделие, удаляют оправку или снимаютгруппу изделий с оправки, а затем заделывают второй торец упаковки плоским или спирально-цилиндрическим сварным швом и отделяют готовую упаковку от экструдируемойрукавнои пленки путем разрезания пленки посварному шву.В момент отделения готовой упаковки отэкструдируемой рукавной пленки в нее подают вторую группу упаковываемых изделий и цикл повторяют.Пример 1. Экструдируют полиэтиленовую рукавную пленку толщиной 300 мкм вверх в вертикальном направлении при температуре экструзионной головки 140...

Устройство для укладки плодов в тару

Загрузка...

Номер патента: 732169

Опубликовано: 05.05.1980

Авторы: Гонтарь, Христин, Бабенко, Бабий, Сычев, Варламов, Демидко

МПК: B65B 25/04

Метки: укладки, плодов, тару

...для укладки плодов в тару и может быть использовано в сельском хозяйстве при уборке плодов и в пищевой промышленности при товарной обработке плодов.Известно устройство для укладки плодов в тару, содержащее подающий конвейер и механизм для переноса плодов, включающий шарнирно укрепленные лотки 1.Однако вследствие большой скорости выхода плодов с лотка имеет место большая повреждаемость плодов,Целью изобретения является уменьшение повреждаемости плодов.Поставленная цель достигается тем, что механизм для переноса плодов состоит из конвейера с шарнирно укрепленными на нем рычагами, свободные концы которых имеют буртики, а лотки укреплены на конвейере в местах крепления рычагов и подпружинены. зом.Подающий конве0 лоток 3 находится...
