B65B — Способы или устройства для упаковки изделий или материалов; распаковка

Страница 188

Устройство для упаковки в ячеистую тару штучных изделий

Загрузка...

Номер патента: 1565753

Опубликовано: 23.05.1990

Автор: Гуревич

МПК: B65B 9/04, B65B 23/22

Метки: штучных, упаковки, тару, ячеистую

...ггамп 18.Устройство работает следующим образом Пленка 2 с руюнодержателя 1 подется к формовоцному барабану 5, где оа агревастся нагревателем 10. Выполнение игрек; геля вхсекционным и такое распс логкеиие секции относительно одна друой обусловлеы .,ем, цто при глубокой фор.,ч,овке, необходимой для укладки изделий, например флаконов, при которой отношение высоты отформованной ячейки к толщине пленки составляет величину порядка от 100 до 150, качественное формование при помощи односекционного нагревателя невозможно, так как при непрерывном нагреве с одновременной вытяжкой происходит разрыв пленки в центре ячеек. Этот недостаток можно ликвидировать тем, что после начала формования разогретой пленки снимают нагрев, пленка в середине...

Способ изготовления и закрепления на оправке заготовки пакета из рукавного пленочного материала

Загрузка...

Номер патента: 1565754

Опубликовано: 23.05.1990

Авторы: Гальчевский, Шапошников, Зацепин

МПК: B65B 9/13

Метки: рукавного, пленочного, закрепления, заготовки, оправке, пакета

...с движением на криволинейном участке гибкойсвязи 7 клиновидное тело 1 совершает поступательное движение вдоль и вовнутрьрукава в направлении от оправки 6 поддействием центробежной силы (1 иб), осуществляя тем самым ускоренное раскрытиерукава. Раскрытый таким образом рукавна оправке 6 отрезается дисковым ножом 8.Раидальное движение клиновидного телав исходное положение, т.е. в направленииоправки 6, осуществляется принудительно.Величина производительности при раскрывании рукава находится в прямой зависимости от Г м, под действием которойклиновидное тело 1 совершает радиальноеперемешение вовнутрь рукава от раскрытогоконца последнего.Полученная заготовка пакета 9 закрепляется на оправке 6, с помощью гибкойсвязи 7 перемещается на...

Устройство для укладки в ячеистую тару штучных изделий

Загрузка...

Номер патента: 1565755

Опубликовано: 23.05.1990

Авторы: Туманов, Теренин, Федорова, Линкталлер, Зайцев

МПК: B65B 23/22, B65B 35/56, B65B 21/16 ...

Метки: тару, укладки, штучных, ячеистую

...и реимушествен но 21, расположенным, например, над загрузочным участком а горизонтального транспортера 4, и наклонным транспортером 22 с захватными скобами 23, в которых могуг быть выполнены прорези 24 в форме прямоугольных трапеций. Механизм для отвода тары, выполненный, например, в виде платформы 25, связанной с силовым цилиндром 26, расположен под блоком направляющих каналов 9. В зоне загрузки а расположены датчики 27. На цепи 6 горизонтального транспортера 4, на каждом десятом ее звене закреплен выступ 28 для взаимодействия с датчиком 29. Заполненная тара 15 отводится на приемный стол 30.Устройство работает следующим образом.Тубы 2 попарно поступают в лоток 1 и в ориентированном положении накапливаются в промежуточном бункере 3....

Устройство для подачи изделий

Загрузка...

Номер патента: 1565756

Опубликовано: 23.05.1990

Авторы: Карастоянов, Савенко, Горьковая

МПК: B65G 51/03, B65B 35/28

Метки: подачи

...8. Система подачи воздуха может включать трех- ходовой воздухораспределитель 9 и кулачковый консидный механизм 10 для обеспечения толкателя и воздушных сопел 5., перед которыми могут быть установлены дросселя 11. На выходном участке передающего стола 1, перпендикулярно его продольной оси, расположен отводящий транс. портер 12 с Г-образным козырьком 13, служащим для предотвращения опрокидывания изделий (упаковок) 6, вырубаемых штампом 14, на нижней плите 15 которого закреплены опоры 16 Сжатый воздух поступает в каналы 7 - 19 передающего стола через штуцеры 20- -22.Устройство работает следующим образом. Вырубаемые упаковки 6 в нижнем положении плиты 15 штампа 14 снимаются с опор 16 гребенчатым толкателем 7 на передающий стол 1. С...

Способ упаковывания продуктов

Загрузка...

Номер патента: 1565757

Опубликовано: 23.05.1990

Авторы: Шапошников, Зацепин

МПК: B65B 43/04

Метки: продуктов, упаковывания

...25 (фиг, 3, Х 1 Ц-Х 1 Ч). После выведения из внутренней полости патрубка 17 дозирующей емкости 22 (фиг. 3, поз. ХЧ), выведения патрубка 17 из внутренней полости пакета 10 и оправки 4 (при этом продукт остается в пакете) (фиг, 3, поз. ХЧ 1 - ХЧ 11), разведения зажимов и снятия пакета 10 с оправки 4 (фиг. 3. поз. ХЧ 11) пакет 10 с продуктом и коробка 11 на опоре опускаются в крайнее нижнее положение (фиг. 3, поз. ХЧ 1 П), Сводят стенки горловины 26 пакета 10 с помощью направляющих 27 и запечатывают пакет сваркой (фиг. 4, поз. Х 1 Х-ХХ) до образования с а,. гз шва 28.Далее опора 21 отводится от ко .;бх:" 11 с пакетом 1 О, заполненным про, 23 (фиг. 4, поз. ХХ 1), производится " вание и запечатывание (например, с -смощью клея) продольно и...

Устройство для гофрирования горловины мешка

Загрузка...

Номер патента: 1565758

Опубликовано: 23.05.1990

Автор: Сметанкин

МПК: B65B 51/04

Метки: гофрирования, горловины, мешка

...12, 13 (с приводом). Такая связь обеспечивает поворот рычагов каждой пары 8 и 9 в противоположные стороны один относительно другого. На свободных концах всех пар 6, 8, 9 рычагов перпендикулярно плоскости их движения жестко установлены складкообразующие элементы 14. На каретке 4 между парами 8 и 9 рычагов по оси симметрии каретки 4 неподвижно установлен складкообразующий эле. ме нт 15 (фи г. 3), вокруг которого прои сходит формирование гофра. На паре рычагов 6 складкообразующие элементы 14 за:реплены с возможностью перемещения вдоль рычагов для растягивания горловины мешка и подпружинены пружинами 16 (фиг. 5). Это позволяет компенсировать отклонения в размерах горловины 17 мешков. Горловина 17 мешка раскрывается вакуум-присосами...

Устройство для контроля наличия упаковочного материала

Загрузка...

Номер патента: 1565759

Опубликовано: 23.05.1990

Авторы: Пухтий, Сидоров, Петров, Зайцев

МПК: B65B 57/04, B65B 67/00

Метки: наличия, упаковочного

...соединенных шпильками 4 с гайками 5, прижимного рабочего органа 6, якоря 7, расположенного в сквозном отверстии рабочего органа 6, возвратных пружин 8 и 9 прижимного рабочего органа и якоря, соленоид 10 якоря 7, регулировочный датчик, включающий металлические пластины 11 и 12 и диэлектрическую прокладку 13, гибкий контакт 14, расположенный в параллельных направляющих 15, Выступающая часть якоря из прижимного рабочего органа 6 установлена с возможностью взаимодействия с упаковочным материалом, а противоположная часть - с регулировочным датчиком. Соленоид 10 и якорь 7 образуют электропривод 16,Устройство работает следующим образом.На обмотку соленоида 10 подается напряжение и следящий якорь 7 находится во втянутом состоянии (верхнее...

Способ нанесения маркировки на ленту в процессе обвязки ею пакетов

Загрузка...

Номер патента: 1565760

Опубликовано: 23.05.1990

Авторы: Марголин, Русаков, Подковырин, Ларин, Минаев, Бажаев

МПК: B65B 61/26

Метки: пакетов, обвязки, нанесения, маркировки, процессе, ленту

...2, механизм 4 для нанесения маркировки. правильные ролики 5, подающие ролики 6, проводку 7 с ножами 8 и электродами 9.Способ осуществляют следующим образом.На боковой поверхности пакета 1 определяют место расположения маркировки, наиболее удобное для считывания маркировки после обвязки пакета 1. Пакет 1 принимают от рольганга или толкателя, подают в проводку 7 на линию обвязки и устанавливают его на фиксированном расстоянии от края его основания до места фиксации края ленты 2 в направлении ее подачи. Определяют расстояние на ленте от выбранного места маркировки до переднего конца ленты 2. Затем на таком же расстоянии наносят маркировку на ленте 2. Для этого подачу ленты 2 проводят в два этапа.5 10 15 20 25 30 35 40 45 50 55 4На...

Устройство для растаривания бумажных мешков с сыпучим материалом

Загрузка...

Номер патента: 1565761

Опубликовано: 23.05.1990

Авторы: Родченок, Юнеев

МПК: B65B 69/00

Метки: растаривания, мешков, сыпучим, материалом, бумажных

...7 и с обоих концов имеют пружины 12.Наличие подпружиненных гибких направляющих11, взаимодействующих со свисающими с конвейера 5 разрезанными мешками и лопастями 8 валов 7, обеспечиваетполучение редких толчков, ударов гибкойнаправляющей 11 по мешку, противоположно направленных ударам по нему лопастей 8,и улучшение эффекта выбивания материала из мешка и его складок, а также эффекта виб. рирующего вытряхивания материала. Наличие пружин 12 на концах гибких направЛяющих и возможность регулирования их натя.- жения обеспечивает колебания по всей длине, улучшение эффекта выбивания материала и регулирование амплитуды колебаний направляющей 11 и взаимодействуюшего с ней мешка, а также выбор наилучших режимов опорожнения мешков. Клиновидный...

Способ соединения концов металлической ленты

Загрузка...

Номер патента: 1565765

Опубликовано: 23.05.1990

Авторы: Илькевич, Еремеев, Маланюк, Сухарев

МПК: B65B 13/30, B65D 63/08

Метки: ленты, металлической, соединения, концов

...радиуса кривизны замка. 5 ил. По концам пластины выполнены вырезы 10 и 11 для размещения отрезанного конца ленты 1. Крепление предметов 12, например кабеля, может осуществляться на скоб- мосту 13 или в кассетах 4.Способ осуществляют следующим образом.Сочленяют один конец ленты 1 с замком 2 путем введения его снизу в отверстие 7 под ближайшей перемычкой 5, затем в щель 8 и изгиба его в районе выреза 1 О в обратном направлении. Свободным концом ленты 1 охватывают связываемые предметы 12 и вводят его в щели 8 и 9 поверх первого конца ленты 1 под перемычки 4 и 5, натягивают ленту 1, а фиксацию свободного конца ленты 1 выполняют путем изгиба замка 2 совместно с лентой 1 в плоскости, перпендикулярной подаче ленты 1 выпуклостью в сторону...

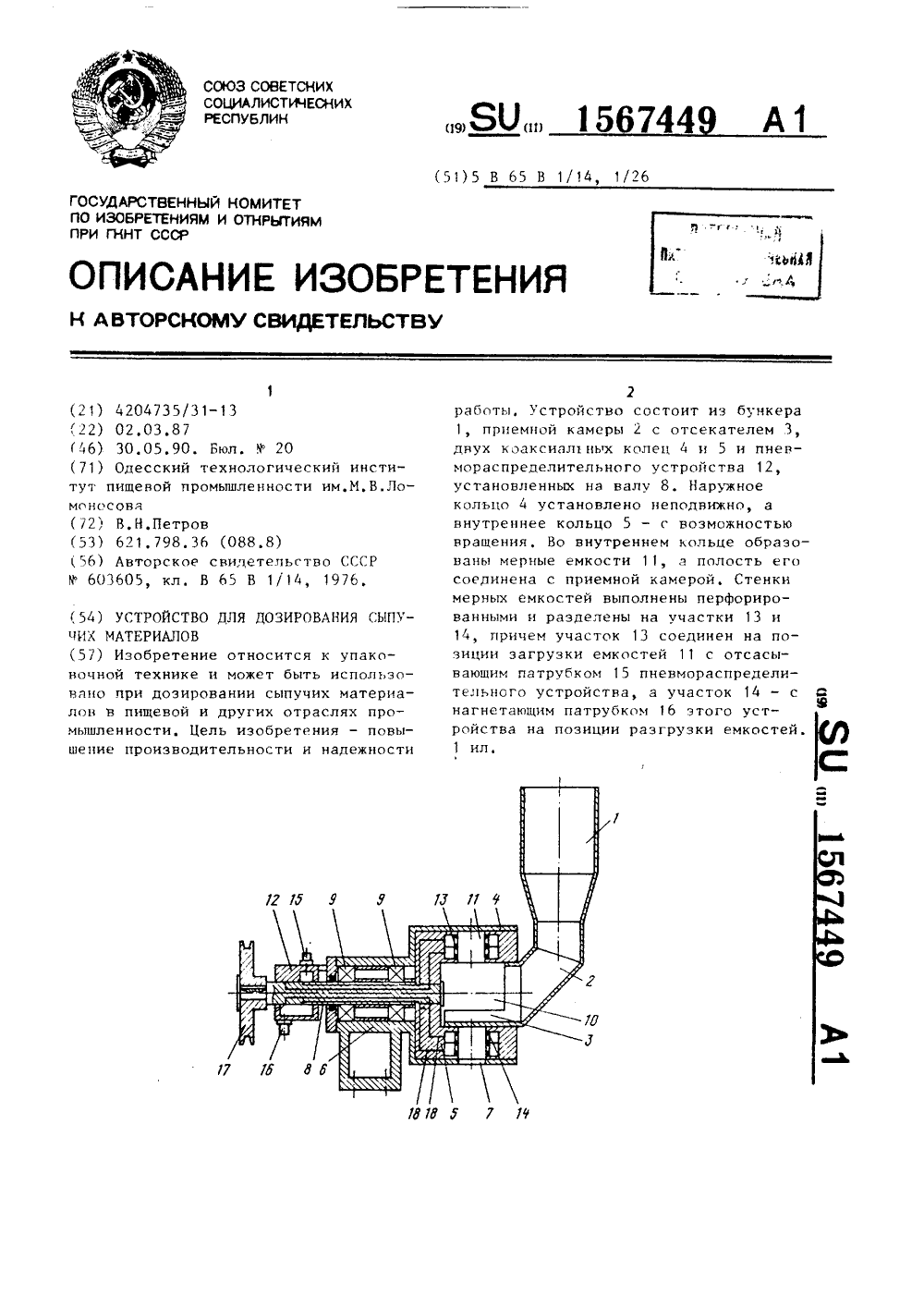

Устройство для дозирования сыпучих материалов

Загрузка...

Номер патента: 1567449

Опубликовано: 30.05.1990

Автор: Петров

МПК: B65B 1/14, B65B 1/26

Метки: сыпучих, дозирования

...валу 8 с Возможностью совместного вращения в подшипниках 9 корпуса 6, при этом полость 10 внутреннего кольца 5 соедцнеца через отсекатель 3 с приемной камерой 2, а в его стенке образованы мерные емкости 11, Стенки мерных емкостей выполнены перфорированными для соединения с нценмораспределительным устройством 12, установленным ца валу 8 неподвижноПерфорированная поверхность емкостей разделена на дна участка 13 и 14, из которых наиболее удаленный от полости 10 внутреннего кольца участок 13 соодцц:н на позиции загрузки мерных емкостей с отсасывающим патрубком 15 пневмораспределительного устройства 12, а участок 14с нагнетающим патрубком 16 этого устройства на позиции разгрузки мерныхемкостей, На валу 8 закреплен шкив 17для вращения кольца...

Устройство для обвязывания пакетов изделий металлической лентой

Загрузка...

Номер патента: 1567450

Опубликовано: 30.05.1990

Авторы: Маликова, Протасенко

МПК: B65B 13/04

Метки: обвязывания, пакетов, металлической, лентой

...5 в средней цасти имеет выступ 20 для размещения в осевом пазу 16 днища нижней лентопроводки 6.Устройство для обвязывания пакетов иэделий металлической лентой работает следующим образом.В начальный момент работы нижняя лен 5 1 О 15 20 25 30 35 40 45 50 55 топроводка 6 размещена в направляющих 7 слева от верхней лентопроводки 5. Сопрягаемые концы верхней 5 и нижней 6 ленто. проводок расстыкованы. Тележку 21 с пакетом 22 изделий, уложенным в ложементах 23, сохраняющих форму пакета 22, подают в зову обвязки.Далее включают гидроцилиндр 10, шток 9 которого, перемещаясь, увлекает за собой по направляющей 7 нижнюю лентопроводку 6:При подходе нижней лентопроводки 6 к крайнему правому положению трапецеидальный язычок 11 конца нижней...

Поддон для пакетирования штучных грузов

Загрузка...

Номер патента: 1567452

Опубликовано: 30.05.1990

Авторы: Мурлыков, Снарский, Пайкин, Зейлингер

МПК: B65D 19/44, B65B 27/00

Метки: грузов, пакетирования, поддон, штучных

...8 и огибает верхнюю поперечину пряжки 7 с внутренней стороны. Основание 1 выполнено с продольными пазами 12 для нижних прижимных поясов 6. Длина пазов определяется по формуле 1(1+ (1+5),крюками 14 прижимной рамки 2, закрепленной на одном конце пояса 3, и строповочной петлей 5 для навески на грузоподъемное приспособление, закрепленной на другом конце пояса 3, а нижний прижимной пояс 6, охватывающий нижнюю поперечину пряжки 7, закреплен в выполненных на основании 1 пазах. Упоры выполнены в виде втулок, продольные оси которых взаимно перпендикулярны. Прижимная рамка 2 снабжена продольными амортизаторами, а два ее диагонально расположенных крюка 14 выполнены с соединительными кольцами 15, обес печи ва ющи ми группи рова ние поддонов...

Устройство для поштучной выдачи бумажных мешков из стопы

Загрузка...

Номер патента: 1569284

Опубликовано: 07.06.1990

Авторы: Тираспольский, Самуров, Корепанов

МПК: B65G 59/04, B65B 43/44

Метки: стопы, мешков, бумажных, выдачи, поштучной

...11 к верхней паре 10. Когда шток 14 окажется полностью убранным в корпус 13 пневмоцилиндра 9, срабатывает второй датчик шага (концевой выключатель), который выдает сигнал на отключение подачи воздуха в штоковую полость пневмоцилиндра 9 и включение подачи воздуха в нижнюю пару тормозных втулок 11. Цикл работы привода толкателей повторяется.Каждый цикл срабатываний привода толкателей является его шагом в момент подтягивания нижней пары тормозных втулок, пневмоцилиндром 9 осуществляется автоматическая фиксация продольных направляющих 8 кассет 6 за счет освобождения штифтов 7, удерживающих фиксаторы 16, Выполняя шаг за шагом, привод толкателей перемещается по нижним направляющим 15 приспособления для переключения привода, толкая впереди себя...

Устройство для подачи сыпучих материалов к мерным емкостям дозатора

Загрузка...

Номер патента: 1570942

Опубликовано: 15.06.1990

Авторы: Синицын, Агафонов, Шустов, Белов

МПК: B65B 1/10, B65D 88/54

Метки: дозатора, мерным, подачи, сыпучих, емкостям

...подъем а винтовой ленты шнека противоположен углу наклона р лопаток 8 и направлению перемещения материала. Устройство содержит также механизм 9 привода.Устройство для подачи сыпучих материалов к мерным емкостям дозатора работает следующим образом.При заполнении бункера 1 сыпучими и склонными к слипанию материалами механизм 9 привода приводит шнек-рыхлитель 7 во вращение с постоянной угловой скоростью в направлении, противоположном углу а подъема винтовой ленты шнека-рыхлителя 7, Материал из нижней части бункера 1 выносится шнеком-рыхлителем 7 в верхнюю часть бункера 1 и ссыпается под действием собственного веса вниз по кольцевому зазору между шнеком-рыхлителем 7 и боковыми стенками бункера 1, тем самым постоянно перемешиваясь и...

Устройство для упаковывания изделий в термопластичную пленку

Загрузка...

Номер патента: 1570943

Опубликовано: 15.06.1990

Авторы: Ивашков, Федяев, Сабадаш, Пейков

МПК: B65B 9/02

Метки: термопластичную, упаковывания, пленку

...9 и 1 О постоянно. Устройство содержит также датчик 19 конечного положения стола 2, электрически связанный через блок 20 управления с переключателем 21, который предназначен для поочередного включения одной из двух групп элементов 12 и 13. Трафарет 22 предназначен для облегчения раскладки изделий 16 на матрице 3 и установки штырей 15, соответствующих конфигурации изделий 16.Устройство работает следующим образом.До начала работы с помощью трафарета 22 устанавливают штыри 15, тем самым подключая необходимые по технологическому процессу упаковывания электронагревательные элементы 13 к токопроводящей шине 11. Затем на предварительно прогретую матрицу 3 укладывают подложку 17 и на нее изделия 16. Подъемно-опускной вакуумный стол 2...

Устройство для изготовления, наполнения продуктом и запечатывания пакетов из термосклеивающейся пленки

Загрузка...

Номер патента: 1570944

Опубликовано: 15.06.1990

Авторы: Рудгальвис, Судинтас, Паулюс, Жалдарис, Чяпулис

МПК: B65B 9/06, B65B 41/16

Метки: наполнения, пленки, запечатывания, продуктом, термосклеивающейся, пакетов

...рукава 12 привод 15 через редукционный механизм 22 приводит в поворотное движение рычаг 20 (слева направо по чертежу). Так как в этой фазе движения управляемый тормоз 18 держит пленку 2 в прижатом положении к ролику 9, а управляемый тормоз 19 опушен, то протягивание рукава 12 и подача пленки 2 в рукавообразователь 6 происходит за счет освобождения (уменьшения) петли, образуемой поворотным рычагом 20 и его роликом 21. Вследствие определенного подбора коэффициента редукции механизма 22 поворот рычага 20 и линейный ход ролика 21 устанавливаются такими, чтобы протяжка пленки 2 в рукавообразователь 6 произошла с ее придерживанием и постоянным натяжением, т, е. при меньшей скорости движения пленки 2, примерно на 5 - 1 О/О, чем протяжная...

Способ упаковывания штабеля штучных предметов

Загрузка...

Номер патента: 1570945

Опубликовано: 15.06.1990

Авторы: Малофеев, Комлев, Малецкий

МПК: B65B 9/06

Метки: штучных, упаковывания, штабеля, предметов

...принимаются только исходя из требования укладки пленочной ленты 4 по форме уступов в шта О беле 7. Затем от рулона 3 сматывается и отрезается необходимой длины пленочная лента 4 и укладывается в каркас 2. С помощью манипулятора 5 поверх ленты 4 вовнутрь каркаса 2 укладывают первые ряды штучных предметов 6, а затем и весь штабель 7, 45 при этом уступы под вильчатый захват образуются за счет неполного нижнего ряда укладываемого в нижнюю часть ступенчатого каркаса 2.Далее штабель 7 поступает к устройству 8 для надевания оболочки 9 из термоусадочной пленки, при этом длина оболочки 9 принимается достаточной, чтобы перекрыть кромку пленочной ленты 4, уложенной в ступенчатом каркасе 2. Для лучшего скрепления штабеля 7 кромка оболочки 9 из...

Устройство для упаковывания пачек бумаг в рукавный термосклеивающийся материал

Загрузка...

Номер патента: 1570946

Опубликовано: 15.06.1990

Автор: Лысков

МПК: B65B 9/13

Метки: материал, рукавный, упаковывания, бумаг, термосклеивающийся, пачек

...ролики 16, взаимодействуя через стенки рукава с клином 14, увлекают его за собой, продвигая клин 14 внутри неподвижного рукава,По достижении корпуса 17 с клином 14 верхнего исходного положения привод 20 выключается, включается привод 27, подается электрическое напряжение на разогрев проволочного нагревателя 30, ножи 26 приспособления для образования верхнего поперечного шва сходятся по направляющим пазам 25 навстречу друг другу, плоско смыкая стенки рукава между ленточными нагревателем 28 и упругой подкладкой 29 с уси-, лием, необходимым для герметизации сомкнутых стенок рукава. Раскаленный проволочный нагреватель 30 в конце сведения ножей пересекает стенки рукава, проплавляет их, отрезая заготовку для упаковки от рукава. Выключается...

Устройство для обертывания лентой штучных предметов

Загрузка...

Номер патента: 1570947

Опубликовано: 15.06.1990

Авторы: Ряховский, Аничин, Кузнецов

МПК: B65B 11/04

Метки: обертывания, лентой, штучных, предметов

...и удержанияодного куска липкой ленты 2, длина которогоможет регулироваться путем взаимного разворота дисков 25 вокруг оси 3, образующихкулачок 24 мерной подачи ленты, и их жесткого соединения между собой с помощьюпаза 44 на одном диске и фиксирующеговинта 45 на другом,Для повышения надежности работы устройства поверхность барабана 1 выполненаиз эластичного материала, а прижимнойролик 19 и гребенка 21 из материала, обладающего низкой адгезией по отношениюк липкому слою ленты 2, Зубья гребенки 21направлены встречно движению ленты 2.Устройство работает следующим образом.Барабан 1 с закрепленными на его оси 3кулачком 24 мерной подачи ленты 2, нож 8и питатель 30 в процессе работы вращаютсянепрерывно. Предметы 29 (фиг. 2) с транспортера...

Устройство для обвязки предметов проволокой

Загрузка...

Номер патента: 1570948

Опубликовано: 15.06.1990

Авторы: Турецкий, Барзигин, Перфильев, Борисовец, Соловейчик, Шварц, Лея

МПК: B65B 13/28

Метки: предметов, проволокой, обвязки

...7, После этого поворотом рычага прижимнойПри этом начинает вращаться закручивающая шестерня скручивающего редуктора, 30 акручивая оба конца проволоки в телеграфный узел. Одновременно ножницы 5 обрезают конец проволоки, идущий на бухту. Одновременно с закручивающей шестерней врезается червяк 30 и червячное колесо с флажком 32, При совершении заданного коли чества оборотов (обычно трех, что определяется передаточным числом червячной передачи) закручивающей шестерни флажок 32 воздействует на бесконтактный датчик 33, который включает катушку электромагнитного реле 59. При этом замыкаются нормально открытые контакты 54 и 58 реле 59, один из которых установлен параллельно нормально закрытому контакту 55 реле 56 и последовательно соединен...

Устройство для сваривания концов полимерной обвязочной ленты

Загрузка...

Номер патента: 1570949

Опубликовано: 15.06.1990

Авторы: Стажаров, Радомский

МПК: B65B 13/32

Метки: ленты, концов, обвязочной, сваривания, полимерной

...соединенном с ползуном 10 нагревателя 6. 4В первичную обмотку 8 понижающеготрансформатора нагревателя 6 подается ток, нагревательная пластина 13, соединенная с вторичной обмоткой 12, разогрета до рабочей температуры, соответствующей темпе ратуре плавления ленты (180 С). Разделитель 14 выводится из зоны сварки, а так как он жестко связан с ползуном 1 О нагревателя 6, то одновременно разогретая пластина 13 совместно с вторичной обмоткой 10 перемещается на величину рабочего хода ивводится кратковременно между концами обвязочной ленты. Участки концов ленты разогреваются и после вывода пластины 13 соединяются прижимом 3. Происходит соединение концов ленты.Ножницами 5 обрезается излишек ленты.Механизмы устройства приводом возвращаются в...

Устройство для укладки ампул в кассету

Загрузка...

Номер патента: 1570950

Опубликовано: 15.06.1990

Автор: Куренышев

МПК: B65B 23/22

Метки: укладки, ампул, кассету

...13.Устройство снабжено кареткой 24, смонтированной с возможностью возвратно-поступательного перемещения в горизонтальных направляющих 25 в направлении продольной оси пластинчатого транспортера 6, на которой размещен механизм перемещения кассет, Устройство может быть осна 4щено также копиром 26, кинематически связанным с ротором 2 и толкателем 27, закрепленным на каретке, при этом кинематическая связь между ротором 2 и копиром 26 выполнена в виде зубчатой пере дачи 29. Каретка 24 подпружинена пружиной 29 к копиру, закрепленному на валу 30.Устройство работает следующим образом.Загруженные в бункер 1 ампулы 4 опускаются вниз под действием силы тяжести и 10 захватываются ячейками 3 ротора 2, осуществляющего перемещение и укладку ампул...

Способ упаковки в многооборотную разборную тару крупногабаритных изделий

Загрузка...

Номер патента: 1570951

Опубликовано: 15.06.1990

Авторы: Якимов, Мильберт

МПК: B65D 61/00, B65B 25/00

Метки: тару, крупногабаритных, упаковки, многооборотную, разборную

...сборку тары необходимых размеров и формы. 4550 Способ может быть осуществлен с выполнением вертикальных стоек 12 из уголка со срезанным на его концах ребром и с загнутыми на толщину уголков 4, 5, образующих днище и крышку, полками, что обеспечивает повышение жесткости и прочности каркаса тары, а также позволяет улучшить внешний вид и предохранить из 55 уголки 4, 5 рамки днища от деформаций.Т-образные кронштейны 3 выполняют либо из корпусов 9, либо из корпусов 9 с удлинениями в виде стержней 10 и прикреп ляют их выступающими частями к.вертикальным полкам уголков 4, 5 днища при помощи винтов 11,По углам рамки днища крепят вертикальные стойки 12 заподлицо с обращенными вверх вертикальными полками уголков 4, 5 днища. К верхним концам...

Устройство для упаковки таблеток в тару

Загрузка...

Номер патента: 1570952

Опубликовано: 15.06.1990

Авторы: Белых, Докутин, Степанов, Семенов, Шевцова

МПК: B65B 35/40, B65B 25/00, B65B 37/04 ...

Метки: тару, упаковки, таблеток

...канала по направлению движения фасовочного барабана прикреплена пластина 34, предназначенная для отделения вкладыша 18 от таблеток 15 при группировании их в пазах 17. Пластина 34 входит в кольцевую проточку 35 в фасовочном барабане 2.Механизм 6 подачи вкладышей представляет собой вибробункер 36, связанный с ин-. жектором 37 трубкой 38. К инжектору 37 прикреплен закрытый желоб 39, перпендикулярно которому у его выходного конца установлен пневмоцилиндр 40 со штоком 41.Механизм 7 подачи пеналов представляет собой вибробункер 42, связанный ленточным транспортером 43 с магазином 44, расположенным над секцией 9 фасовочного барабана 2. С ленточного транспортера 43 в магазин 44 пеналы 14 поступают с помощью пневмоцилиндра 45.Механизм 8...

Устройство для подачи изделий типа консервных крышек

Загрузка...

Номер патента: 1570953

Опубликовано: 15.06.1990

Авторы: Шумик, Ступников, Сидельников, Лысенко, Иванов

МПК: B65B 35/10

Метки: подачи, типа, консервных, крышек

...т, е. радиус закругления нижней части канала 4 равен радиусу барабана 6 с шиной 9 плюс наружный диаметр крышки без учета величины вдавливания крышки в шину в месте канавки 8.Устройство работает следующим образом.От привода 5 вращение передается барабану 6. Поступающая по подающему лотку 2 4в канал 4 крышка 11 касается шины 9 и про давливает ее в канавку 8, обеспечивая плотный контакт крышки 11 с шиной 9 без деформации крышки 11. Крышка перекатывается 5по каналу 4, набирает скорость, сообщаемую ей барабаном, поступает в вертикальный лоток 1, перемещается по нему вверх, вращаясь вокруг оси, поступает в приемный лоток 3 и далее направляется к резиноукладчикч (не показан),10 Использование изобретения позволяет упростить конструкцию...

Устройство для передачи банок между машинами

Загрузка...

Номер патента: 1570954

Опубликовано: 15.06.1990

Авторы: Федосеев, Иванов, Филин, Котляров

МПК: B65B 35/10, B67C 3/20

Метки: между, машинами, передачи, банок

...некоторое время она движется с банкой, перевернутой вниз горлышком. Это необходимо для полного удаления остатков воды или конденсата, образовавшегося в пропарочной камере, из внутрен ней полости банки. Обратный переворот каретки осуществляется следующим образом. Ролик 10, перекатывающийся по продольной направляющей 3, в месте переворота каретки начинает взаимодействовать с опрокидывающей направляющей 13. При перекидывании ролика 10 по опрокидывающей направляющей 13 центр тяжести каретки с закрепленной в ней банкой перемещается на противоположную сторону оси вращения, т. е. возвращается в исходное положение, в котором он находился до переворота держателя. Как только центр тяжести переместится на другую сторону оси вращения, ролик 10...

Устройство для заделки горловины мягких контейнеров

Загрузка...

Номер патента: 1570955

Опубликовано: 15.06.1990

Автор: Черных

МПК: B65B 51/04

Метки: мягких, заделки, контейнеров, горловины

...стержня 15 без консоли 18 эту функцию выполняет собранная в пучок и защемленная между губками 4, 7 и 10 и стержнем 15 горловина 9 тары.Для отрезки конца закрученной спиралью проволоки 20, а также для фиксации поданной на шаг проволоки 20 устройство снабжено ножом 21, который с помощью втулки свободно насажен на стержне 15, имеет рычаг 22 и подпружинен к проволоке 20 пружиной 23 (фиг, 2). При этом режущая часть ножа 21 сопряжена с торцом направляющей втулки 19. 5 10 15 20 25 30 35 40 45 Устройство работает следующи м образом.Устройство берут в руки и, сближая ру- коятки 3 и 6 рукой, раскрывают захватные губки 4 и 7, преодолевая при этом сопротивление пружины 8, После этого производят захват горловины 9 мягкого контейнера (он заполнен...

Устройство для нанесения клейкой ленты

Загрузка...

Номер патента: 1570956

Опубликовано: 15.06.1990

Авторы: Кест, Пийп

МПК: B65B 51/06

Метки: ленты, клейкой, нанесения

...на торце наклонного участка 2 корпуса, Режущая кромка 1 О ножа 9 расположена не выше горизонтальной оси Оз прижимного ролика 8 в непосредственной близости от него,Устройство выполнено так, что лента 1 проходит во время наклейки через прижимной ролик 8, направляющий ролик 7 и катушку 5 по касательной линии,Направляющий ролик 7 под действием собственного веса саморегулируется в пазах 6 наклонного участка 2 корпуса и находится между прижимным роликом 8 и катушкой 5 с лентой 1. Пазы 6 выполнены параллельно плоскости наклона участка 2 корпуса для того, чтобы обеспечить движение ленты 1 по касательной линии, Лента 1 все время имеет контакт с роликом 7 клеящей стороной, поэтому после отрезания ленты 1 ее конец не теряется и не приклеивается к...

Устройство для регулирования процесса обработки дисперсного материала в потоке

Загрузка...

Номер патента: 1571484

Опубликовано: 15.06.1990

Авторы: Максудов, Исматуллаев, Икрамов, Дускабилов

МПК: B65B 1/12, G01N 22/04

Метки: процесса, потоке, дисперсного

...зависимости ослабления амплитуды или фазы электромэгнитной волны энергии излучения при прохождении через материал в кювете 9 от влажности его, соответствующей полученному значению плотности, введенному в узел памяти, в блоке 15 измерительной информации и упрэвления определяется действительная скорректированная величина влажности дисперсного материала в данной части кюветы 9, Вследствие того, что плотность материала по всему объему кюветы 9 из-зэ неоднородности структуры колеблетсх в определенном диапазоне значений, то длх определения среднестатистической величины влажности материала осуществляется вращение измерителя 16 влажности вокруг формирующего приспособления приводом 27 вращения измерителя 16 влажности и измерение...
