B65B — Способы или устройства для упаковки изделий или материалов; распаковка

Страница 174

Стерилизатор тары

Загрузка...

Номер патента: 1440799

Опубликовано: 30.11.1988

Авторы: Вельченко, Скаковский, Юрченко, Русанова, Медведев, Мгебришвили, Троян

МПК: B65B 55/04, A61L 2/02

Метки: стерилизатор, тары

...по ходу транспортера 2 группой приспособлений 4 для подачи стерилизующего средства.Стерилизатор тары работает следующим образом,В электролизер 5 подается исходная жидкость: питьевая вода с допустимыми для таковой примесями или слабый водный раствор соли, например МаС (если необходимо увеличить активность получаемых жидких систем). Получаемая в зоне отрицательного электрода 7 электроактивированная жидкая система с температурой от 60 до 80 С, имеющая щелочную реакцию, передается в труболровод 9, где насосом 10 подается в группу приспособлений 3 для подачи стерилизующего средства, обрабатывающих поступающую по транспортеру 2 тару. Таким образом происходит обработка горячей электроактивированной жидкой системой с щелочной реакцией...

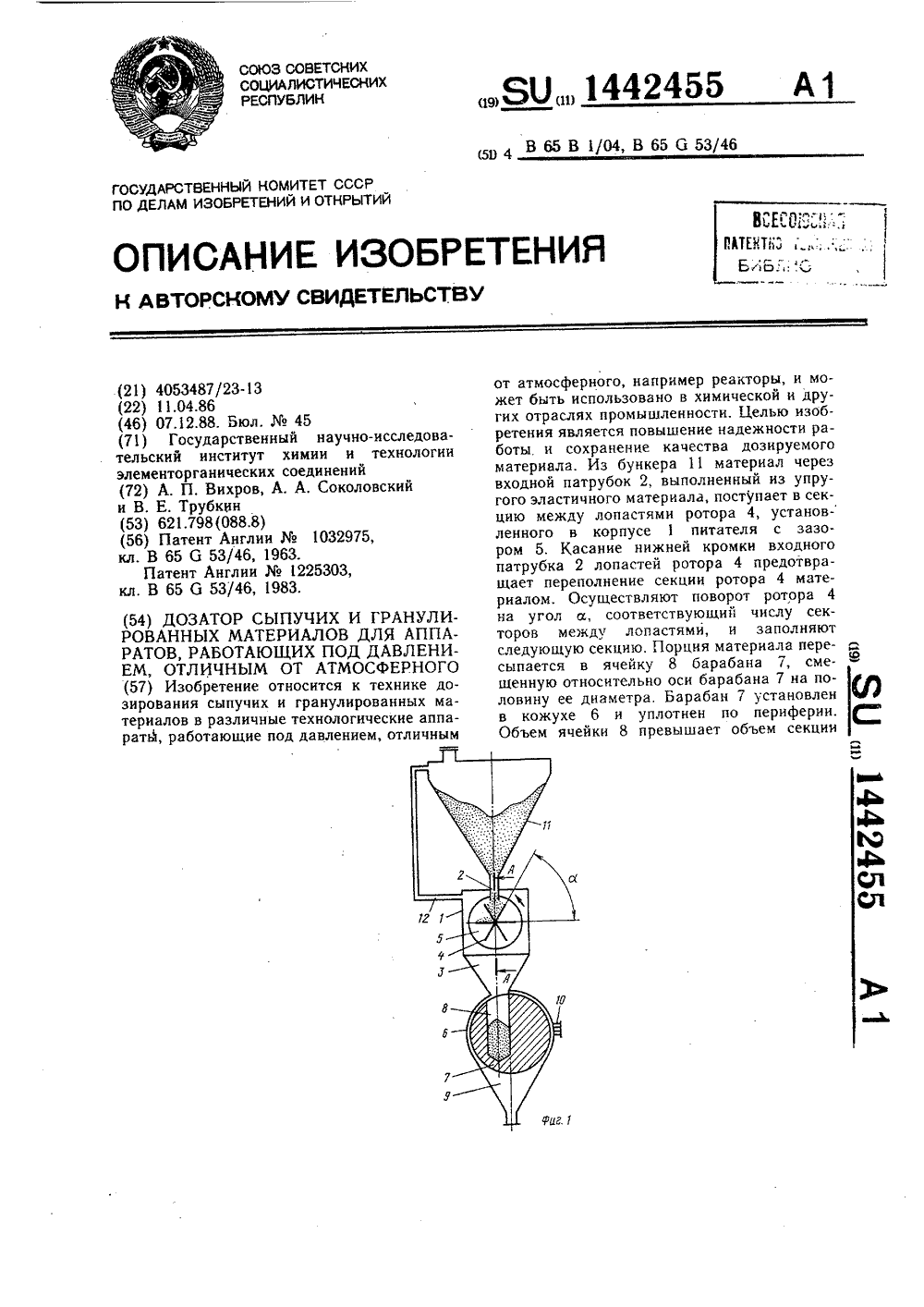

Дозатор сыпучих и гранулированных материалов для аппаратов, работающих под давлением, отличным от атмосферного

Загрузка...

Номер патента: 1442455

Опубликовано: 07.12.1988

Авторы: Вихров, Трубкин, Соколовский

МПК: B65B 1/04, B65G 53/46

Метки: давлением, дозатор, атмосферного, работающих, гранулированных, сыпучих, отличным, аппаратов

...и, соответствующий числу секторов между лопастями, и останавливается. При этом с помощью ротора 4 отмеряется объемная порция сыпучего гранули. отличным от атмосферного. После того, как барабанвстает в исходное положение с размегцением ячейки 8 под выходным патрубком 3, цикл работы повторяется, 3 ил. 2рованного материала, поступающего из бункера 11, и такая порция материала пересыпается из секции ротора 4 в ячейку 8 неподвижного в это время барабана 7. Касание нижней кромки входного патрубка 2 логастей ротора 4 предотвращает переполнение секций ротора 4 материалом, поскольку последний заполняет секции под углом естественного относа. Выполнение патрубка 2 из эластичного материала исключает срез гранул кромкой патрубка 2 и лопастями....

Устройство для укладки цилиндрических изделий в тару

Загрузка...

Номер патента: 1442456

Опубликовано: 07.12.1988

Автор: Могильный

МПК: B65B 5/10

Метки: укладки, цилиндрических, тару

...передачи 20 через шатун 19 совершает возвратно-поступательное движение,При этом зубчатое колесо, находящееся взацеплении с рейкой, передает крутящиймомент горизонтальному валу 4 с закрепленными на нем механическими захватами,набранными на валу 4 по количествуячеекв ряду тары 22.При вращении зубчатого колеса 21 захвата пружины 11, имеющие наибольшеерабочее усилие, разжимаются и через толкатели 9 перемещают в направлении к накопителю 1 направляющую 6 вместе с валрейкой 7. Происходит подвод захвата кизделиям 3 до упора направляющей 6 штифтом в пружину 12. Усилие пружин 11 замыкается на корпус 5. Направляющая 6 останавливается.Дальнейшее вращение зубчатого колеса21 освобождает пружину 10, которая перемещает вал-рейку 7 до упора торцом ее...

Устройство для упаковывания предметов в пленку

Загрузка...

Номер патента: 1442457

Опубликовано: 07.12.1988

Авторы: Стажаров, Скнар, Самарин

МПК: B65B 9/02

Метки: упаковывания, пленку, предметов

...5, а полотно пленки 2 заправляется между направляющими роликами 6 и 7. С помощью рукоятки 22 каретка 23 с намоточным валиком 8 и храповым механизмом поднимается в крайнее верхнее положение, конец полотна пленки 2 заправляется на намоточный валик 8, после чего каретка 23 опускается в крайнее нижнее положение, обеспечивая натяжение полотна пленки 2 г 10 20 25 ЗО ного рулонодержателя 5 на намоточный валик, который с помощью подъемного механизма можно устанавливать в удобное для заправки конца полотна пленки 2 положение. Повышение качества упаковывания достигается за счет того, что наличие тормозных пластин 24 поаволяет фиксировать каретку 23 с намоточным валиком на время, необходимое для застывания шва. 4 ил. 2под действием собственного...

Устройство для наполнения цистерны с вкладышем из полимерного материала

Загрузка...

Номер патента: 1442458

Опубликовано: 07.12.1988

Автор: Виницкий

МПК: B65B 9/10, B61D 5/00

Метки: вкладышем, цистерны, полимерного, наполнения

...по патрубку 12 воздух расправляет внутри цистерны 18 вкладыш 17.После того, как вкладыш 17 расправлен,по трубопроводу 1 начинают под давлением подавать продукт Под действием веса клапана 2 и поступающего. продуктаклапан 2 открывается,По мере накопления продуктом цистерны 18 давление во вкладыше 17 растет. 5 10 15 20 25 30 35 40 Избыток воздуха стравливается через клапан 14. По указателю 11 уровня следят за количеством продукта в горловине, Для предупреждения попадания в чашку 10 частиц продукта она может быть закрыта сеткой. Датчик температуры позволяет контролировать температуру в горловине вкладыша 17, Если она превышает значение термоустойчивости вкладыша 17, то по патрубку 12 подают воздух или инертный газ (если это...

Способ обвязки пакета грузов

Загрузка...

Номер патента: 1442459

Опубликовано: 07.12.1988

Авторы: Чукарин, Давыдов, Регушенко, Токман

МПК: B65B 13/00

Метки: грузов, пакета, обвязки

...груза производится следующим образом.Перед началом формирования пакета 5 груза 6 на концах поддерживающего стропа 1 образуют две петли 2. Для этого конец поддерживающего стропа 1 преобразуют в две полупетлн 7 и 8, после чего последние связывают между собой в основании 9, образуя узел 10, получая две петли 2. После этого на поверхности раскладывается поддерживающий строп 1 так, чтобы он занял положение относительно пакетируемого груза 6 в соответствии с предусмотренной схемой пакетирования, Затем груз 6 укладывают на поддерживающий строп 1. Соотношение между длиной поддерживающего стропа 1 н количеством укладываемых в пакет 5 4 О единиц груза 6 должно быть таким, чтобы при охвате пакета 5 места соединения 11 до обтягивания были бы...

Способ упаковывания покрытых сварочных электродов

Загрузка...

Номер патента: 1442460

Опубликовано: 07.12.1988

Авторы: Рубченко, Городнянский, Карпечин

МПК: B65B 19/34

Метки: покрытых, упаковывания, электродов, сварочных

...производится соединение полученных в зоне загиба слоев бумажной ленты 4 путем нанесения перфорации 7 по ширине загнутого участка 6 с одновре. менным разрезанием бумажной ленты 4 между группами 2, Перфорация 7 выполняется в виде отогнутых в сторону просечки лепестков 8 с непросеченным основанием 9 и расширяющимися в сторону загиба боковыми сторонами 10, Просечку и загибание лепестков 8 гомогают осуществить матрицы (не показаны), расположенные на транспортере 3 между желобами. В результате этих операций группа 2 электродов 1 оказывается упакованной в открытый конверт 11, который затем поступает по скатной доске 12 на уложенную нз бесконечном транспортере 13 ленту 14 термосклеивающейся пленки поперек ее длины. При этом лента 14...

Устройство для подачи изделий

Загрузка...

Номер патента: 1442461

Опубликовано: 07.12.1988

Авторы: Куренышев, Чепурной, Калякин, Карманов

МПК: B65B 35/20

Метки: подачи

...4 и ракелем 30 на лотке 31 и смонтированного с возможностью перемещения в направлении офсетного цилиндра на оси 32, укрепленной в сухарях 33, расположенных в пазах лотка 31 для краски и взаимодействующих с пружинами 34, усилие которых регулируется винтами 35. Лоток 31 снабжен трубкой 36 для слива краски в ванну 6. На корпусе 18 устройства под бункером 1 над магазином 12 и питателем 3 смонтирован корытообразный лоток 37, предотвращающий попадание изделий 2, упавших из кассеты при дозагрузке бунке. ра 1 в зону магазина 12 и питателя 13.Устройство для подачи изделий работает следующим образом. Изделия 2, загруженные в бункер 1, под собственным весом перемещаются вниз, где рассекателем 28 потока изделий разделяются на два потока,...

Устройство для группирования штучных изделий

Загрузка...

Номер патента: 1442462

Опубликовано: 07.12.1988

Авторы: Тамаркин, Баранников

МПК: B65B 35/46

Метки: штучных, группирования

...из дел ий.Переводной механизм 4 снабжен приводом 8. В питателе 3 установлен счетчик 9,Рабочая накладка 10 диска 2 выполнена быстросъемной.Устройство работает следующим образом.Иэделия по питателю 3 поступают на диск 2 в спиральный канал 5, Диск 2 вращается, изделия перемещаются по диску 2 и по спирали канала 5, постепенно заполняют его.Когда соответственно счетчику 9 спиральный канал 5 заполняется, сигнал подается на привод 8, переводной механизм 4 изменяет направление потока и изделия с питателя 3 поступают в обводной накопительный канал 7, причем поток изделий не прерывается.В это время к сгруппированным изделиям подводится транспортирующее устройство, например электромагнитный укладчик (не показан), и всю гоуппу изделий...

Устройство счета упаковок

Загрузка...

Номер патента: 1442463

Опубликовано: 07.12.1988

Авторы: Черкас, Комаров, Крейнер

МПК: B65B 65/08

Метки: счета, упаковок

...рычаги преобразователей 2 и 3 положения, на выходе которых появляются уровни О, а на выходе инверторов 5 и 6 соответственно уровни 1. При появлении на выходе инвертора 6 уровня 1 запускается второй формирователь 11 импульсов, вырабатывающий импульс, который сбрасывает триггер 8, на выходе которого устанавливается уровень 0. Этот уровень поступает на первый вход элемента И 1 О, запрешая его срабатывание, тем самым запрещается переключение счетного триггера 9, который не выдает в этом случае сигнал на счетчик 13 импульсов. Одновременно с этим уровень 1 инвертора 6 через элемент 12 задержки поступает на третий вход элемента И 10. В то же время с инвертора 5 уровень 1 поступает на второй вход элемента И 1 О, но, поскольку на первом...

Устройство для упаковывания продуктов под вакуумом в пакет из термопластичного материала

Загрузка...

Номер патента: 1443792

Опубликовано: 07.12.1988

Автор: Пьеро

МПК: B65B 53/02

Метки: вакуумом, упаковывания, пакет, продуктов, термопластичного

...Верхний нагревательный элемент 9 имеет привод21. Перегородка 11 и полуоболочка 2камеры образуют канал 22.Устройство работает следующим об 55разом.Перед размещением пакета 15, спродуктом 16 в камере клапаны 3 и 5закрыты, вентилятор 7 неподвижен. После того, как пакет 15 с продуктом16 помещен вручную или автоматическив камеру, ее закрывают, соединяяполуоболочки 1 и 2. Как тольковнутренняя полость 11 камеры загерметизирована, включают вентилятор 7,.приводимый во вращение двигателем 13и подающий воздух из нагревательнойкамеры 20 во внутреннюю полость 11камеры. Воздух проходит вокруг пакета 15, после чего по каналу 22 попадает обратно в камеру 20 и такдалее. Качающаяся заслонка 19 поддействием тепла поднимается и пропускает воздух,...

Способ фасования сыпучих продуктов

Загрузка...

Номер патента: 1446020

Опубликовано: 23.12.1988

Авторы: Зацепин, Третьяков, Кличко, Шиманис

МПК: B65B 1/20

Метки: продуктов, фасования, сыпучих

...оказывается ниже, чем в области8, но выше, чем в условиях покоящейся тары. С началом повторного исте.чения продукта через верхний срезтары подачу продукта прекращают,трубу 2 удаляют из тары и прекращают55вращение столика 3,Проверка способа проводилась напродукте Чистоль (фиг, 3). Банка устанавливается под наполнительной трубой на фиксирующем столике, который поднимает ее к торцу упомянутой трубы. После внедрения в горловину банки наполнительной трубы на глубину до 10 мм через последнюю поступает продукт, а банка приводится во вращение со следующими режимами. разгон вращения до частоты и = 1700 об/мин в течение= 0,3 с, время врашения при частоте 1700 об/мин,4 с, время торможения до 300 об/мин за 0,1 с, затем выдержка при частоте 300...

Способ наполнения тары сыпучим продуктом

Загрузка...

Номер патента: 1446021

Опубликовано: 23.12.1988

Авторы: Зацепин, Кличко, Чирков, Третьяков, Хабаров

МПК: B65B 1/36

Метки: наполнения, сыпучим, тары, продуктом

...111 верхний конец гиб кого,патрубка перемещают вверх допринятия им цилиндрической формы.На позиции 1 Ч тару, подающий игибкий патрубки приводят во вращениеи через продуктопровод подают объемно отмеренную дозу 5 продукта в тару, а верхний конец гибкого патрубкаотпускают в исходное положение до принятия им грушевидной формы с образованием полости 6 вокруг подающегопатрубка. Продукт, соприкасаясь свнутренней поверхностью подающегопатрубка, получает вращение, а навыходе из него под действием центробежных сил веером разлетается в горизонтальной плоскости и равномернозаполняет емкость тары,На позиции Ч емкость тары максимально заполняют, а излишки продуктасобирают в полость 6 и образуюткомпенсационный объем продукта.На позиции Ч 1...

Устройство для наполнения тары сыпучим продуктом

Загрузка...

Номер патента: 1446022

Опубликовано: 23.12.1988

Авторы: Кличко, Третьяков, Хабаров, Зацепин, Чирков

МПК: B65B 1/36, B65B 3/00

Метки: сыпучим, продуктом, наполнения, тары

...тары,Устройство работает следующимобразом.Тара 30 транспортируется подводящим транспортером 9 к вводящейтурникетной звездочке 7 и перемещается последней на опорную платформу29 (фиг, 1 и 2), При вращении ротора5 тара 30 перемещается по позициям1-ХЧ, на которых производятся следущие операции,На позиции 11 (фиг. 3) нижнеекоромысло 34 в результате взаимодействия ролика 39 с копиром 12 перемещается по нижней направляющей 38к кронштейну 36 в свое крайнее верхнее положение, где происходит,смыкание тары 30 с нижним кольцом 42 центрирующей шайбы 27 по еговнутренней поверхности,При переходе с позиции 11 на позицию 1 Ч (фиг, 4) верхнее коромысло32 в результате взаимодействия ролика39 с копиром 11 перемещается по верхней направляющей 37...

Устройство для укладки стержнеобразных изделий

Загрузка...

Номер патента: 1446023

Опубликовано: 23.12.1988

Авторы: Ярославцев, Лутов

МПК: B65B 5/10

Метки: стержнеобразных, укладки

...изделие 19,Фоторезисторный датчик подключен ксистеме управления вибратором однимвыводом к выходу обратной связи 20,вторым - к входу блока 21 сравнения,Отверстие 11 в прижиме выполнено дляпрохода на Аотодатчик светового сигнала при совмещении отверстия прижимас окнами компенсирующей емкости,Устройство работает следующимобразом.Изделие 19 из бункера 1 черезориентирующее устройство 4 по желобч5 поступает в компенсирующую емкость8 под прижим 10, у которого в исход.ном положении отверстие 11 полностьюсовпадает с окнами 14 и 15. В этом55случае совмещенность фоторезисторного датчика 13 максимальна и егосопротивление минимально. Большаячасть потенциала обратной связи 20 идет в схему Ьормирования отпирающего,импульса,...

Способ укладки изделий в тару

Загрузка...

Номер патента: 1446024

Опубликовано: 23.12.1988

Авторы: Маслаков, Прудников, Книга, Чернов

МПК: B65B 5/10

Метки: укладки, тару

...использования прокладок5иэ различных материалов,На фиг. 1 показана схема укладкичасти изделий в два горизонтальныхряда; на фиг. 2 - то же, после пок".рывания рядов прокладками; на фиг. 3 -горизонтально уложенные полностьюсформированные ряды; на фиг. 4разрез А-А на фиг. 3; на фиг. 5 -разрез Б-Б на фиг, 4,15Способ осуществляют следующимобразом.Укладывают горизонтально в дваряда 1 и 2 часть изделий 3, располагая их в шахматном порядке, Затемизделия 3 покрывают прокладками 4.После этого на прокладки 4 укладывают остальные изделия, 3 для формирования полных рядов. При этом прокладки 4 под весом изделий 3 принимают зигзагообразную форму и зажимаются между ними. Поворачивая рядывокруг осей у и г, изделиям 3 придают вертикальную форму и...

Устройство для укладки изделий в тару

Загрузка...

Номер патента: 1446025

Опубликовано: 23.12.1988

Авторы: Чернов, Маслаков, Новикова, Романов, Ерошко

МПК: B65B 5/10

Метки: тару, укладки

...против ячеек соосно им и соединены рамой 8 с противоположной от ячеек стороны.Устройство работает следующим образом.Изделие 6 перемещается подающим транспортером 1 к механизму формирования слоя, при этом изделие 6 сориентировано так, что его выступ 7 находится в направляющем пазу 2. С транспортера 1 сориентированное изделие 6 поступает на крайнюю ячейку 13 неподвижных ложементов 12 шагового транспортера 11. Затем после срабатывания шагового транспортера 11 изделие 6 параллельно переносится на следующую ячейку 13, освобождая крайнюю, для поступления в нее следующего изделия 6. Цикл повторяется до заполнения последней ячейки 13 ложементов 12, после чего срабатывает цилиндр 10, перемещая толкаю 35 40 Формула изобретения 1. Устройство для...

Устройство для изготовления, наполнения продуктом и запечатывания пакетов из полимерной пленки

Загрузка...

Номер патента: 1446026

Опубликовано: 23.12.1988

Авторы: Паулюс, Шешкявичюс, Жалдарис, Рудгальвис

МПК: B65B 9/06

Метки: полимерной, наполнения, пакетов, пленки, продуктом, запечатывания

...протягивания пленки с роликами 6. Платформа 3 посредством гибкой связи 7 связана с приводом узла платформ, включающим электродвигатель 8 и редуктор 9, Рукавообразователь 10 закреплен на платформе 11. Труба 12 для ввода продукта в рукав размещена в отверстиях, выполненных в платформах. Под узлом платформ установлен механизм для образования поперечных швов с прижимами 13. На.платформе 3 установлен редуктор 14, связанный через вал 15 с редуктором 9. Редуктор 14 приводит во вращение ролики 6, каждый из которых связан друг с другом конической передачей 16.Устройство работает следующим образом Для образования рукава 17 пленка 18 подается с рулонодержателя и, огибая трубу 12, рукавообразователем 10 свертывается в рукав, проходящий с наружной...

Устройство для изготовления, наполнения продуктом и запечатывания пакетов из полимерной пленки

Загрузка...

Номер патента: 1446027

Опубликовано: 23.12.1988

Авторы: Каулинис, Рудгальвис, Жалдарис, Паулюс

МПК: B65B 9/06

Метки: пакетов, полимерной, пленки, продуктом, запечатывания, наполнения

...18, одно плечо которого в два раза больше другого. Длинное плечо коромысла через тягу 19 связано с механизмом 6 протягивания рукава, а короткое посредством ролика 20 образует петлю пленки 13. Ролики 8 приводятся во вращение от привода 9 посредством цепной передачи, включающей ведущую звездочку 21, ведомую звездочку 22, установленную на тяге 19, опорную звездочку 23, закрепленную на конце длинного плеча коромысла, опорную звездочку 24, смонтированную на оси 25 коромысла, прижимные звездочки 26 для цепи 27. 2Поэтому во время движения платформы вверх рукав по отношению к станине остается неподвижным. Одновременно с движением узла 3 платформ вверх поворачивается вокруг своей оси и синхронизатор подачи пленки, т. е. коромысло 18, которое...

Устройство для упаковывания цилиндрических изделий

Загрузка...

Номер патента: 1446028

Опубликовано: 23.12.1988

Автор: Стажаров

МПК: B65B 11/00, B65B 11/04

Метки: цилиндрических, упаковывания

...качество упаковывания и производительность устройства достигается если параметры конического винта удовлетворяют условию К - Ки математическим выражениям (1)(4 з= (5) 6) =1; +Л 1; ( Л 1 - величина изменения шага, м;1; - шаг винта, м; 2 р - угол при вершине конического винта, град.; а - угол поворота винта относительно плоскости настройки, проходящей через ось цилиндрического изделия и наиболее удаленную от оси изделия точку контакта конического винта с торцовой поверхностьюизделия, град; К 2 о - максимальный радиус коническоговинта в точке контакта, м.; Кщ - радиус цилиндрического изделия, м Кз - безразмерный коэффициент, определяющий соотношение угловых параметров а и угла подъема винтовой линии в точке контакта витка с торцовой...

Установка для упаковывания метизов в тару

Загрузка...

Номер патента: 1446029

Опубликовано: 23.12.1988

Авторы: Рыскин, Деребас, Остапко, Кис

МПК: B65B 25/00

Метки: упаковывания, тару, метизов

...установлены таким образом, что их верхние торцы 39 располагаются по выпуклой линии, обращенной выпуклостью вверх,Установка работает следующим образом.Из галтовочного барабана 1 метизы 40, очищенные от обсечки, через дозатор 2 поочередно по лоткам (не показано) поступают в весовые приспособления 3, в которых производится взвешивание заданной порции метизов 40. Эта порция скиповым подьемником 4 через загрузочный лоток 36 высыпается в барабан 19 питателя 5. При включении привода (не показано) барабана 19 метизы 40 через прорези в решетках 22 по отводящему лотку 37 попадают на ребра 38, кассеты 6 и проваливаются между ними в ящик 13. При вращении барабана 19 вместе с ним вращаются и зубчатые диски 23 и 24, которые через шестерни 25...

Устройство для формирования слоя бутылок в шахматном порядке

Загрузка...

Номер патента: 1446030

Опубликовано: 23.12.1988

Авторы: Соколенко, Яресько, Стародубец, Юхно

МПК: B65B 35/40, B65G 47/68

Метки: формирования, слоя, бутылок, шахматном, порядке

...переходным мостиком 5, выполнены расходящимися в направлении к делителю 8 потока. Продольные направляющие 7, расположенные над накопительным столом 2, на участке боковых граней делителя 8 выполнены параллельными с образованием продольных каналов для прохода бутылок. Оси продольных каналов смещены относительно осей соответствующих полуячеек формирующей планки 4. Передняя клиновидная часть делителя 8 потока выполнена остроугольной, а задняя - тупоугольной,Оси продольных каналов, образованных боковыми гранями делителя 8 потока и продольными направляющими 7, смещены относительно боковых ограничителей 3 накопительного стола 2 на величину 2,8 - 2,9 диаметра бутылки, а максимальная величина расхождения продольных направляющих 6 над переходным...

Устройство для ориентированной подачи штучных изделий типа крышек

Загрузка...

Номер патента: 1446031

Опубликовано: 23.12.1988

Авторы: Зацепин, Прядкин, Шиманис, Завьялов

МПК: B65B 35/56

Метки: подачи, крышек, типа, штучных, ориентированной

...транспортера установлены с возможностью перемещения на вертикальном участке в одном уровне с захватами основного транспортера с расположением зубцов 14 захватов обоих транспортеров в один ряд в процессе движения на параллельном участке с чередованием, т.е. зубцы 14 одного транспортера входят в щели 15 другого. В пластинах 16 и 17 захватов выполнены отверстия 18 и 19 (в виде щелей, пазов и т.п,), а на расходящемся участке транспортеров за захватами установлены воздушные сопла 20, соединенные с вакуумным насосом.Захваты основного и дополнительного транспортеров на вертикальном участке перемещаются на расстоянии друг от друга,45 50 55 большем одной и меньшем двух высот зубцов.Устройство работает следующим образом,Изделия 4 засыпаются в...

Устройство для поштучной выдачи картонных плоскосложенных коробок и их формирования

Загрузка...

Номер патента: 1446032

Опубликовано: 23.12.1988

Авторы: Уманцев, Слуцкий, Деркач

МПК: B65B 43/26, B65B 43/18

Метки: выдачи, поштучной, плоскосложенных, формирования, картонных, коробок

...сжатого воздуха, поршней со штоками 24 и 25. Шток 24 ки нем атически связан с осью 12 вакуумного захвата, а шток 26 - с конвейером 1.Устройство работает следующим обраВ исходном положении полость а пневмоцилиндра соединена с источником сжатого воздуха, а полости в и с - с атмосферой. При этом оба штока 24 и 26 находятся в крайнем правом положении, толкатель 2 в крайнем левом положении, а вакуумный захват 5 - в контакте с крайней заготовкой магазина 4. Включается вакуум и производится захват заготовки за торцовую стенку 14.Затем подается воздух в полость в пневмоцилиндра (полость а соединяется с атмосферой) и при движении штока 24 влево поворотная ось 12 с захватом 5 и удерживаемой им торцовой стенкой 14 заготовки проворачивается по...

Способ раскрывания пакетов из эластичной пленки

Загрузка...

Номер патента: 1446033

Опубликовано: 23.12.1988

Автор: Скоморовский

МПК: B65B 43/39

Метки: пленки, пакетов, раскрывания, эластичной

...разделения стенок пакета, куда входят труба 5 подвода сжатого воздуха с заслонкой 6, губки 7, установленные на опорах 8 при помощи осей 9, связанные тягами 10 с криво- шипом 11, к которому присоединена пружина 12, привод 13, вращающий вал 14 с кулачком 15. Раскрываемый пакет обозначен цифрой 16.Способ осуществляется следующим образом.Оператор вставляет пакет 16 в устройство 1 для раскрывания горловины пакета, нажатием верхней половины устройства прижимает ролики 2 с липкой лентой к пакету и раскрывает частично его горловину (фиг. ф затем поворачивает устройство 1 с раскрытым пакетом к воздухоподводящей трубе 5 (фиг. 5) и, перемещая пакет, отсоединяет его от роликов и одевает на трубу. Затем горловина пакета зажимается губками 7 под...

Устройство для поперечной сварки непрерывно движущейся ленты

Загрузка...

Номер патента: 1446034

Опубликовано: 23.12.1988

Авторы: Пейсахов, Мацин

МПК: B65B 51/14

Метки: поперечной, движущейся, сварки, ленты, непрерывно

...Лента 23 представляет собой сваренные между собой продольными швами две полосы упаковочного материала 24, между которыми с определенным шагом расположены упаковки 25. На ленте 23 имеются метки 26, расстояние между которыми равно шагу расположения упаковок 25.Устройство снабжено блоком 27 управления и фотоэлементом 28 для считывания меток 26.Устройство работает следующим обраИсходное положение - сварочные колодки 1 разведены и прижаты пружинами 9 к упорам 8, т.е. подняты над лентой 23 с упаковками 25. В этом положении центральные оси пружин 9 расположены справа от осей 2. Лента 23 с упаковками 25 непрерывно движется. Когда метка 26 проходит под фотоэлементом 28, последний передает сигнал в блок 27 управления, от которого поступает...

Устройство для маркировки изделий

Загрузка...

Номер патента: 1446035

Опубликовано: 23.12.1988

Авторы: Куренышев, Чепурной, Карманов

МПК: B65B 61/26

Метки: маркировки

...прижимами 6 прижимаются к сегментам 7 офсетного цилиндра 4. Усилие прижатия ампул 3 прижимами 6 к сегментам 7 регулируется пружинами 9, величина хода прижимов 6 - упорами 8, 40 смонтированными на кронштейне 10, причем два прижима 6 позволяют прижать пульку 2ампулы 3 к офсетному цилиндру по всей длине, так как они вращаются на оси 11 независимо друг от друга, и один прижимает пульку возле капилляра, а другой - зозле донышка ампулы 3. При взаимодействии ампулы 3 с сегментом 7 на первую наносится маркировка краской, переносимой печатным цилиндром 5 из ванны 12, причем излишки краски с цилиндра 5 снимаются ракелем 13. Далее ампула 3 поступает по направляющим 14 в кассету (не показана).Прижатие сегментов 7 офсетного цилиндра 4 к печатному...

Устройство для растаривания мягких контейнеров

Загрузка...

Номер патента: 1446036

Опубликовано: 23.12.1988

Авторы: Ефремов, Магала, Чайковский

МПК: B65B 69/00

Метки: растаривания, контейнеров, мягких

...сводообразования при выгрузке. Устройство имеет приспособление для обжатия контейнера при разгрузке, состоящее из установленной на внутренней поверхности крышки камеры 6, а также установленных в корпусе кольцевых горизонтальных и цилиндрических вертикальных 8 эластичных камер, Полости ка мер соединены с пневмо- или гидромагистралью с помощью крана 9.Вертикальные камеры соединены в две группы, в которые попеременно подается избыточное давление. 45Устройство работает следующим обра.зом.Контейнер 2 с помощью опрокидывателя направляется в приемную воронку корпуса 1. При гравитационном истечении сыпучего материала, который подвержен слежива нию и смерзанию, из контейнера происходит его опорожнение. По мере выпуска сыпучего материала...

Устройство для растаривания мешков с сыпучим материалом

Загрузка...

Номер патента: 1446037

Опубликовано: 23.12.1988

Автор: Уткин

МПК: B65B 69/00

Метки: растаривания, материалом, мешков, сыпучим

...зону.Дисковые ножи 2 приводятся в движение непосредственно электродвигателем 14, а подающий транспортер - электроприводом 15 с редуктором. Ведущий шкив 5 нижней ветви приводится в движение посредством ременной передачи 16 от вала конвейера 1, а ведущий шкив 5 верхней ветви получает движение от перекрестной передачи гибкой связью 17 от вала ведущего шкива 5 нижней ветви.Дисковые ножи 2 фиксируются на валу 18 от проворачивания с помощью закрепленных на нем шпонок 19, входящих в продольные пазы вала, а от продольного смещения крепятся резьбовые втулки 20 с последующей их контровкой (стопорением) одним из известных приемов. 5 10 15 20 25 30 35 40 45 50 Надежность работы устройства достигается за счет использования сходящихся гибких...

Устройство для дозирования материала

Загрузка...

Номер патента: 1449463

Опубликовано: 07.01.1989

Автор: Аронсон

МПК: B65B 1/30

Метки: дозирования

..."с возможностью го изонтального возвратно-поступательного пе емещения и выполнение шнека с уменьш ющимся шагом в сторону выходного отве стия позволяет менять производительн ть при изменении плотности материала.На фиг, 1 изображено устройство для д зирования материала; на фиг. 2 - разрез А А на фиг. 1.Устройство для дозирования материала с ержит загрузочный бункер 1, располож нный под ним корпус 2 с установленн м в нем шнеком 3, витки которого вып лнены с уменьшаюгцимся шагом в сторон выходного отверстия 4, Шнек приводитс во вращение приводом 5 с вариатором с орости. Корпус установлен нг основании 6 с возможностью возвратно-поступательного г ризонтального перемещения на катках 7 по р льсам 8. Корпус 2 может быть связан с отнованием 6...
