Установка для укладки яиц в прокладки

Загрузка...

Номер патента: 1024376

Опубликовано: 23.06.1983

Авторы: Макаров, Чистяков

МПК: B65B 23/06

Метки: укладки, яиц, прокладки

...- 0,25 - 0;3 мм.В начале первого участка (участка качения) выполнена приемная площадка, представляющая собой в поперечном направлении ряд впадин и выступов, чередующихся между собой и образованных, например, прутками. Прутки, расположенные во впадинах, являются направляющими 11 для катящихся яиц.Число направляющих определяется количеством яиц в ряду, подлежащих укладке в прокладки, в данном случае пять. Далее за приемной площадкой на направляющих шарнирно закреплены дебалансы 12, осуществляющие торможение яиц при их качении, которое осуществляется посредством выступов 13, выполненных в верхней части дебалансов. Затем направляющие проходят через второй участок ( участок поворота), который снабжен ориентирующими планками 14, установленными...

Устройство для укладки цилиндрических изделий в тару

Загрузка...

Номер патента: 1025585

Опубликовано: 30.06.1983

Авторы: Неверов, Гаврилов, Ведерников

МПК: B65B 5/10

Метки: укладки, тару, цилиндрических

...- повышение производительности устройства.Указанная цель достигается тем, что вустройстве для укладки цилиндрическихизделий в тару, содержащем питатель, накопитель ряда изделий, электромагнитныйзахват, смонтированный с возможностьювертикального перемещения и включающийряд электромагнитов, рабочие поверхностикоторых расположены в одной вертикальной плоскости, и транспортер для тары, накопитель ряда изделий выполнен в виделотка, установленного с наклоном в сторону электромагнитного захвата и с образованием зазора для прохода изделий между ним и рабочими поверхностями электромагнитов, при этом стенка лотка, обращенная к захвату выше его противоположнойстенки, крайние электромагниты смонтированы с возможностью горизонтального перемещения, а...

Устройство для упаковки изделий в полимерную пленку

Загрузка...

Номер патента: 1025586

Опубликовано: 30.06.1983

Авторы: Кожанова, Травкин, Кирюхина

МПК: B65B 9/02

Метки: полимерную, упаковки, пленку

...пленки до состаяния,необходимого для термосклеивания пленоки повышения тем самым прочности упаковки.Поставленная цель достигается тем, чтоустройство, содержащее вакуумную камеру с перфорированной верхней стенкой,приспособления для нагрева и фиксацииверхней и нижней пленок, направляющиеролики для верхней и нижней пленок, расположенные на входе в камеру, шипы, расположенные на ролике для нижней пленкиперпендикулярно к его оси, натяжное устройство для нижней пленки, над верхнейперфорированной стенкой камеры установлена металлическая сетка.На чертеже изображено устройство дляупаковки изделий в полимерную пленку.Устройство содержит неподвижную вакуумную камеру 1 с перфорированной верхней стенкой 2, на которой размещена металлическая сетка...

Рукавообразователь

Загрузка...

Номер патента: 1025587

Опубликовано: 30.06.1983

Авторы: Слесарчук, Ким, Михалин

МПК: B65B 9/06

Метки: рукавообразователь

...приспособление рукавной пленки. Цель изобретения - повышение надежности в работе и производительности уст ройства путем уменьшения сил трения, возникающих при протя ги ва нии ленты. 2Поставленная цель достигается тем, что рукавообразователь, срдержащий формующую трубу и расположенное под углом к горизонтали направляющее приспособление, снабжен вибратором, установленным под верхним входным концом направляющего приспособления.На чертеже схематично показан предлагаемый рукавообразователь.Рукавообразователь состоит из формующей трубы 1, направляющего приспособления, выполненного в виде круглого стержня 2, изогнутого по форме эллипса, и вибратора 3, расположенного под изогнутой верхней частью направляющего приспособления, В другие...

Устройство для завертывания кольцеобразных изделий

Загрузка...

Номер патента: 1025588

Опубликовано: 30.06.1983

Авторы: Селиванов, Захаров, Жданков, Тлюстен, Руденко

МПК: B65B 13/02

Метки: завертывания, кольцеобразных

...диаметров изделий. Устройство содержит поворотные рамы1 и 2 опорных роликов 3, смонтированныхна салазках 4, на которых установлены ползуны 5, шарнирно соединенные посредствомтяг 6 с рамами 1 и 2. Салазки 4 перемещаются по направляющим станины 7 посредством ходового винта 8 и привода 9, аползуны - по направляющим салазок с помощью ходового винта 10 и зубчатой па 10ры 11, одно зубчатое колесо которой жесткопосажено на оси винта 10, другое - наоси винта 8 с возможностью перемещенияпо направляющей шпонке. Передаточноеотношение зубчатой пары 11 выбрано изсоотношения ходов салазок 4 и ползуна 5,15 при котором достигается совпадение оси сечения изделия с осью вращения челнока,Опорные ролики получают вращение отпривода 12. На верхней...

Устройство для сборки пакетов из плоских деталей

Загрузка...

Номер патента: 1025589

Опубликовано: 30.06.1983

Автор: Фархадов

МПК: B65B 35/50

Метки: плоских, сборки, пакетов

...исключая при э 1 ом трение между, лицевыми25 сторонами плоских деталей.Указанная цель достигается тем, что в устройстве для сборки пакетов из плоских деталей, содержащем шаговый конвейер, вдоль которого размещены кассеты для плоских деталей, конвейер имеет штангу с собачками, установленную эксцентрично его продольной оси, и бурт с одного продольного края и в положении через шаг снабжен вторым ярусом с кассетой, имеющей противоположно бурту шиберный механизм для поштучной выдачи деталей на второй ярус.На фиг. 1 изображено предлагаемое устройство; на фиг. 2 - разрез А - А на фиг. 1.Устройство состоит из шагового конвейера с пневмоприводом 1, штанги 2 с собачками 3, магазина 4 для деталей, шибера 5, нижнего 6 и верхнего 7 ярусов, бурта...

Устройство для наложения клейкой ленты на горловины пакетов

Загрузка...

Номер патента: 1025590

Опубликовано: 30.06.1983

Авторы: Митрофанов, Афанасенко, Шумков, Плясов

МПК: B65B 51/06

Метки: наложения, горловины, клейкой, ленты, пакетов

...для отрезания ленты закреплен на другом ролике 21. Недостаток этого устройства заключается в том, что горловина пакета проходит большой нерациональный путь, а при извлечении из петлеобразователя петля деформируется, в результате чего частично нарушается герметичность и ухудшается внешний вид вследствие возможного образования складок на самой петле. 30Цель изобретения - повышение производительности и качества упаковки.Поставленная цель достигается тем, что в устройстве, содержащем катушку для клейкой ленты, петлеобразователь, состоящий из двух роликов, нож для отрезания горловины, нож для отрезания клейкой ленты и фиксатор конца клейкой ленты, нож для отрезания ленты и фиксатор конца ленты установлены перед петлеобразователем,На чертеже...

Устройство для растаривания мешков с сыпучим материалом

Загрузка...

Номер патента: 1025591

Опубликовано: 30.06.1983

Авторы: Муханов, Ефремов, Сокольский

МПК: B65B 69/00

Метки: материалом, мешков, сыпучим, растаривания

...цель достигается тем, что в устройстве для растаривания мешков с сыпучим материалом, содержащее загрузочный бункер с вертикальными стенками, расположенный под ним конвейер для перемещения мешков, режущий механизм и приспособления для удаления сыпучего материала и мешкотары, одна из стенок бункера смонтирована шарнирно, а на конвейере для перемещения мешков укреплены поперечные планки для взаимодействия со стенкой бункера, при этом длина планок соответствует ширине стенки.На фиг, 1 изображено устройство для растаривания мешков; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - разрез А-А на фиг.2.Устройство для растаривания мешков с сыпучим материалом включает вибрационный грохот 1, растарочный агрегат 2 с режущим механизмом,...

Устройство для уменьшения толщины ленточного материала при его транспортировании

Загрузка...

Номер патента: 1026648

Опубликовано: 30.06.1983

Авторы: Арвид, Ян-Эрик

МПК: B65B 61/06

Метки: транспортировании, толщины, ленточного, уменьшения

...что и режущая кромка 2. 35 Расстояние между рабочей поверхностью 15 ,(точнее, кромкой, образованной рабочей поверхностью 15 и плоскостью 16) и режущей кромкой 2 определяет глубину реза, т, е. количест О во полотна материала 12, которое должно быть срезано с помощью вращающегося цилиндрического резца 1. Режущая кромка 2 заточена со стороны, обращенной к внутренней новерхвоств 45 вращающегося цилиндрического резца 1, и срезает в процессе обработки полосу.17 материала, которая с помощью устройства (не показано) и принудительного потока воздуха удаляется через полый вал резца в какое-либо место ф сбора. Для облегчения удаления полосы 17 материала от места резания направ- ляющее устройство может быть свабже но отверстием 18 для выхода...

Устройство карусельного типа для наполнения банок овощными смесями

Загрузка...

Номер патента: 1027080

Опубликовано: 07.07.1983

Авторы: Медведев, Лалетин, Кулаков, Левченко

МПК: B65B 1/10

Метки: наполнения, типа, овощными, банок, карусельного, смесями

...выполнена в виде спиральной ленты,Кроме того, бункер может быть установлен с возможностью перемещения его по вертикали.Носители банок могут быть выполнены в виде закрепленных на карусели пластин с вырезом для банок и укрепленных на них съемных полуколец.Целесообразно, чтобы шнеки питателей были выполчены с уменьшающимся по величине шагом.На фиг, 1 изображено устройство карусельного типа для наполнения банок овощными смесями; на фиг. 2 - то же, вид в плане; на фиг. 3 - привод шнековых питателей; на фиг. 4 - отсекатель овощной смеси; на фиг. 5 - носитель банок; на фиг. 6 - вал шнекового питателя.Устройство карусельного типа для наполнения банок овощными смесями состоит из станины 1, размещенного в ней вала 2 карусели, конвейера 3 для...

Устройство для дозирования порошкообразных материалов

Загрузка...

Номер патента: 1027081

Опубликовано: 07.07.1983

Авторы: Пейсахов, Мацин, Яковлева, Филипин

МПК: B65B 1/36

Метки: порошкообразных, дозирования

...3 от привода (не изображен).Под бункером установлена плита 4, уста 5,новленная с возможностью горизонтальноговозвратно-поступательного перемещения, Вплите выполнены пазы 5, в дне которых имеются продольные каналы 6.На стенке бункера 1 выполнены выступы7, взаимодействующие с пазами 5. Над ка 10 налами 6 на бункере 1 подвижно установлены скребки 8 загрузочного механизма, шарнирно связанные через серьгу 9 с рычагом 10. Рычаг 10 смонтирован с возможностью поворота на оси 11 и через ролик 12взаимодействует с кулачковым диском 13,установленным на приводном валу 14. Серьга 9 выполнена телескопической с возможностью регулирования ее длины. Ролик 12прижат к кулачковому диску 13 под действием пружины 15. Плита 4 шарнирно соединена с...

Устройство для укладки штучных изделий в тару

Загрузка...

Номер патента: 1027082

Опубликовано: 07.07.1983

Автор: Белков

МПК: B65B 5/10

Метки: штучных, тару, укладки

...27, взаимодействующие с датчиками 15 и 16 соответственно. Вакуумный захват 25 соединен с плитой 19 с возможностью взаимного перемещения в вертикальной плоскости посредством шпилек 28. Корпус 24 вакуумного захвата 25 имеет полость 29, которая соединена с линией подвода вакуума трубой 30, свободно проходящей через отверстия в плите 19 и каретке 10. Труба 30 фиксирует угловое положение вакуумного захвата 25 относительно каретки 10.Полость 29 закрывается герметичнокрышкой 31, на которой установлены силь- фоны 32. На нижнем конце сильфонов 32 закреплены вакуумные присоски 33, состоящие из корпуса 34 с полостью 35, закрытой пластиной 36 с эластичной прокладкой 37. В линии подвода вакуума к вакуумному захвату 25 установлен двухпре 4 о дельный...

Устройство для укладки изделий в тару

Загрузка...

Номер патента: 1027083

Опубликовано: 07.07.1983

Авторы: Лозовский, Дворецкий, Зайцев

МПК: B65B 5/10

Метки: тару, укладки

...14, причем верхняя грань 15 выступа ползуна выполнена наклонно.На корпусе 1 установлен отсекатель 16, выполненный в виде двуплечего рычага, взаимодействующий с упором 4 и подпружиненный пружиной 17, На корпусе 1 установлены концевой переключатель 18, взаимодействующий с кулачком 19 стержня 3, и концевой переключатель 20, взаимодействующий с кулачком 7 ползуна 6, На 15 подвижной направляющей установлен концевой переключатель 21,взаимодействующий с кулачком 22, расположенным на рычаге 10, На корпусе 1 расположен лоток 23 для изделий 24. Изделия укладываются в мерную Ч-образную тару 25.Устройство для укладки изделий в таруработает следующим образом.В исходном верхнем положении подвижная направляющая 11 устанавливается относительно...

Способ упаковки в термосклеивающуюся пленку сыпучих материалов и устройство для сварки пленки

Загрузка...

Номер патента: 1027084

Опубликовано: 07.07.1983

Авторы: Михедко, Мардер, Высочанский, Цимерманис

МПК: B65B 9/12

Метки: термосклеивающуюся, пленки, сыпучих, упаковки, сварки, пленку

...до температуры, превышающей температуру плавления пленки. Пуансон, прошивший два слоя пленки, попадает в соответствующие отверстия матрицы, увлекая за собой заусенец пленки, который, оплавляясь в матрице, образует соединение типа полой заклепки (фиг. 1).Повышенная прочность такого соединения объясняется тем, что заусенец образован внешними и торцевыми поверхностями пленки, свободными от пыли, а также тем, что в месте соединения образуется избыток расплава пленки (фиг. 1). При определенном выборе формы и температуры матрицы и пуансона внутренняя полость соединения полностью образуется внешней поверхностью одной из пленок, принимающей на себя основное усилие деформации шва, а шов в этом случае дополняется сварным соединением внешних...

Устройство для выгрузки бутылок из контейнеров

Загрузка...

Номер патента: 1027085

Опубликовано: 07.07.1983

Авторы: Филимонов, Семенов, Кузнецов, Клештарайтис

МПК: B65B 21/08

Метки: выгрузки, контейнеров, бутылок

...стойках с возжностью вертикального перемещения направляющих и укрепленных в них с возможностью пере-. мещения рамки со стягивающим элементом 40 и планки, шарнирно соединенной с последним,На фиг, 1 изображено устройство длявыгрузки бутылок из контейнеров, общийвид; на фиг. 2 - то же, вид сверху; нафиг. 3 и 4 - контейнер с бутылками иотводящий конвейер,Устройство состоит из рамы 1, на которой смонтирована захватная головка.Для подачи контейнеров 2 с порожними бутылками служит конвейер 3 с подъемноопускным механизмом 4, Для отвода бутылок имеется отводящий конвейер 5. Длязахвата пакета бутылок на захватной головке установлена рамка 6 со стягивающим элементом 7 с возможностью ее перемещения в горизонтальном и вертикальномнаправлениях. Для...

Устройство для укладки плодов в тару

Загрузка...

Номер патента: 1027086

Опубликовано: 07.07.1983

Авторы: Кривописк, Брутер, Горшенин, Фарбер, Демидко

МПК: B65B 25/04

Метки: укладки, плодов, тару

...и свободно свисающими эластичными элементами 20 и 21 с упругими клапанами 22 в виде разрезных эластичных уголков 23.Под волновым конвейером 1 установлен конвейер подачи тары 24, часть которого расположенная в зоне разгрузки, выполнена в виде подъемной площадки 25, например рольганговой с катками 26 и пазом 27, в котором размещен ролик 28 рычажного механизма шагового перемещения 29 Приводной вал 30 последнего снабжен жестко прикрепленным к нему рычагом 31 подъема и обгонной муфтой 32, наружное кольцо 33 которой посредством цепной передачи связано с валом 15 рычажного привода 16 перемещения косозубой гребенки 11.Подъемная площадка 25 установлена посредством катков 26 в направляющих 9 каркаса 7.В исходном положении прутки 4 находятся...

Устройство для разделения потока штучных предметов на ряды

Загрузка...

Номер патента: 1027087

Опубликовано: 07.07.1983

Авторы: Трапезников, Михнецев

МПК: B65B 35/30

Метки: предметов, потока, штучных, ряды, разделения

...достижения этой цели в устройстведля разделения потока штучных предметовна ряды, содержащем установленные последовательно вдоль потока и кинематическисвязанные между собой средство для смещения предметов относительно оси потокаи элемент управления, средство для смещения предметов относительно оси потока выполнено в виде двух свободно закрепленных 30на общей оси роликов, установленных свозможностью перемещения в направлении,перпендикулярном оси потока, и имеющихна наружной поверхности винтовую нарезку противоположного направления, а элемент управления выполнен в виде поворот- З 5ной заслонки.На фиг. 1 показано устройство для разделения потока штучных предметов на ряды, общий вид; на фиг, 2 - то же, видсверху; на фиг. 3 - разрез А - А на...

Сварочная губка для образования двойного шва на термосклеивающемся материале

Загрузка...

Номер патента: 1027088

Опубликовано: 07.07.1983

Авторы: Пучок, Кривошей, Аникин, Сергиенко

МПК: B65B 51/26

Метки: двойного, материале, губка, термосклеивающемся, сварочная, образования, шва

...к нему.Вместе с тем, сварочная губка выполнена разъемной по линии продольного шва. 45 50 На фиг. 1 схематически изображена сварочная губка для образования двойного шва; на фиг. 2 - разрез А - А на фиг. 1: 55 на фиг. 3 - разрез Б - Б на фиг. 1,Сварочная губка (фиг. 1 - 3) содержит сплошную полосу 1, ширина рабочей поверхности которой может быть минимальной, достаточной для обеспечения гарантированной герметичности шва загрязненных пленок, прерывистую полосу с участками 2, разделенными между собой поперечными пазами 3, имеющими выход в продольный паз 4, разделяющий сплошную и прерывистую полосы рабочей поверхности сварочной губки.Сварочная губка указанной конструкции может работать в паре с подобной губкой, выполненной зеркально, либо с...

Устройство для растаривания мешков с сыпучими материалами

Загрузка...

Номер патента: 1027089

Опубликовано: 07.07.1983

Авторы: Виноградов, Голобоков

МПК: B65B 69/00

Метки: растаривания, материалами, сыпучими, мешков

...11 посредством кронштейна 12 укреплен клин 13 - для раскрытия разрезанного мешка, выполненный в виде двух дугообразных стержней, расходящихся книзу. В месте соединения стержни образуют острую грань 14, которая расположена в плоскости дисковой пилы 9. В средней части стержни клина объединены кронштейном 15, посредством которого они опираются на кулачок 16, выполненный в виде храпового колеса.,Тангенциально поверхности ротора установлено приспособление 17 для съема пустых мешков, один конец которого прикреплен к патрубку 4 для выхода пустых мешков, а другой расположен над нижними концами дугообразных стержней клина 13, вплотную приближаясь к поверхности ротора, Для прохода шипов 7 приспособление 17 имеет прорези. На осях 18, укрепленных на...

Устройство для наполнения мешков сыпучим материалом

Загрузка...

Номер патента: 1028561

Опубликовано: 15.07.1983

Автор: Егоров

МПК: B65B 1/36

Метки: мешков, материалом, наполнения, сыпучим

...жестко закреплено днище с отверстиями, а над днищем смонтирована поворотнаязаслонка.На фиг. 1 изображено предлагаемое устройство, вертикальный разрез; на фиг. 2 -разрез А - А на фиг. 1.Устройство содержит бункер 1 с наполнительным патрубком 2, на патрубке жестко закреплено днише 3 с отверстиями 4. Надднищем 3 смонтирована поворотная заслонка 5 с отверстиями 6, установленная навалу 7, связанном посредством коническогоредуктора 8 и вала 9 с приводом,Рабочие кромки отверстий заслонки имеют эластичные элементы 10.Крепление мешка 11 к патрубку 2 производят с помощью меш коде ржателя 12,10 15 20 25 30 35 40 45 в нерабочем положении подвешенногона ремнях 13.На наружной поверхности патрубка 2 над мешкодержателем 12 установлено с возможностью...

Установка для изготовления, наполнения продуктом и запечатывания пакетов из термосклеивающегося материала

Загрузка...

Номер патента: 1028562

Опубликовано: 15.07.1983

Автор: Паулюнас

МПК: B65B 9/06

Метки: запечатывания, продуктом, термосклеивающегося, пакетов, наполнения

...данная установка имеет сложную конструкцию и не обеспечивает равномерного прижима носителей, что снижает качество готовой упаковки. Цель изобретения упрощение конструкции и обеспечение равномерного прижима носителей,Указанная цель достигается тем, что гом и механизм отрезания пакетов, имеет воздухопровод для подачи сжатого воздуха в рабочий цилиндр и воздействия на поршень посредством манжеты в компенсирующей пружины, установленных в клине.На фиг. 1 изображена предлагаемая установка для изготовления, наполнения продуктом и запечатывания пакетов из термосклеивающегося материала, общий вид; на фиг. 2 - механизм прижима носителей; на 5 10 15 20 25 30 фиг. 3 - устройство механизма прижима носителей.Установка содержит рулонодержатель...

Устройство для упаковки в пленку штучных изделий

Загрузка...

Номер патента: 1033374

Опубликовано: 07.08.1983

Авторы: Байков, Пикулев, Генель, Акимов

МПК: B65B 9/02

Метки: штучных, пленку, упаковки

...18,Стол 6 для приема штучных изделийпредставляет собой металлическийлист, жестко укрепленный на карка 15, се 1.Прижим 7 для Фиксации блока изделий на приемном столе 6 установленна каркасе 1 и состоит из плиты 19,двух направляющих 20 и пружин 21, а.также винта 22. Движение прижима 20 7 осуществляет пневмокамера 23.Механизм поперечной сварки, установленный на раме 2, состоит изверхнего 8 и нижнего 9 нагревательных элементов, приводимых в 25 движение пневмоцилиндром 24 черезцепную передачу 25, Каждый нагревательный элемент представляет собойдве параллельные пластины с установленными на них разогреваемыми 3 О электричестком лентами, Верхний 8 инижний 9 нагревательные элементыжестко соединены с ветвями цепной.передачи 25, Кроме того, на...

Устройство для подачи рукавной пленки

Загрузка...

Номер патента: 1033375

Опубликовано: 07.08.1983

Авторы: Шапошников, Утков, Передеренко, Корб, Нам

МПК: B65B 9/14

Метки: подачи, пленки, рукавной

...обесПечение контроля герметичности подаваемого рукава.Поставленная цель достигается тем;что в устройстве для подачи рукавнойпленки, содержащем М-образный клин. длй раскрывания рукава, опорную рамку и ограничивающие ролики, установленные под клином, над клином установлена дополнительная пара ограни-чивающих роликов, а на боковых поверхностях клина установлены растя, гивающие выступающие .найравляющие,образующие в поперечном сечении клина многоугольник, длина образующихкоторого соответствует длине периметра рукавной пленки.На фиг. 1 изображено устройство,общий вид ф на фиг. 2 - то же, в момент прохожденйя поврежденного рукава.35 40 45 50 В случае повреждения пленки 2 вакуум вокруг тела 1 между ограничивающими роликами 4...

Устройство для упаковки монет

Загрузка...

Номер патента: 1033376

Опубликовано: 07.08.1983

Авторы: Кузнецов, Лебедев, Федоров, Андреев

МПК: B65B 11/02

Метки: упаковки, монет

...высотой столбика монет и должна составлять не более 1/3 высоты столбика монет с ми,нимальной высотой.Длина пластин 24 выбрана такой,чтобы (фиг. 5) при упаковке монетнаименьшего диаметра в зазор междузакругленным концом пластины и рабочей поверхностью следующей пластинысвободно проходила лента 28 упаковочной бумаги,Пластины 24 выполнены из тонкогожесткого материала.Высота обкатывающих роликов 19,20, 21 больше высоты столбика 22упаковываемах монет и равна наибольшей ширине упаковочной ленты. ЖМежду каждой парой обкатывающих роликов 19, 20, 21 (Фиг. 1, 2, 3) размещены также направляющие 29, 30 31 для монет, выполненные в виде планок, рабочие поверхности которых параллельны боковым поверхностям ро ликов и скруглены. Для...

Устройство для завертывания предметов

Загрузка...

Номер патента: 1033377

Опубликовано: 07.08.1983

Авторы: Дегтярев, Алексеев, Осипов, Иванов

МПК: B65B 11/08

Метки: завертывания, предметов

...то, что оно имеет две переналадки загибаи телеи и относительно сложно по конструкции,ками, а также конструктивно сложное крепление верхних боковых загибателей.Цель изобретения - сокращение времени на переналадку загибателей при изменении размеров предметов и упрощениеконструкции устройства,Указанная цель достигается тем, что в устройстве для завертывания предметов, содержащем основание, крышку и установленные с возможностью горизонтального перемещения в направляющих, закрепленных на основании, планки с резьбовыми отверстиями, одна из которых имеет резьбовое отверстие с правой резьбой, с закрепленными на них передними нижними и верхними боковыми загибателями имеющими приводную винтовую передачу, резьбовое отверстие другой планки и...

Устройство для заделки торцов бумажной упаковки цилиндрических предметов с отверстием

Загрузка...

Номер патента: 1033378

Опубликовано: 07.08.1983

Авторы: Чакин, Сончик, Матюшонок

МПК: B65B 11/28

Метки: отверстием, упаковки, цилиндрических, бумажной, торцов, предметов, заделки

...приводной штанге, которая снабжена водилом, а рычаги имеют направляющие для взаимодействия с водилом посредством пальцев, причем толкатель и водило установлены на штанге с возможностью регулировки по длине последней посредством резьбового соединения. На фиг. 1 изображено предлагаемое, стройство в исходном положении, общий вид;на фиг. 2 - то же, при заделанных торцах;на фиг. 3 - разрез А - А на фиг. 2.5 Устройство включает рычаги 1, шарнирно установленные на корпусе 2 и снабженные направляющими 3, приводную штангу4, на резьбовом конце которой смонтированы толкатель 5 и водило 6 (зафиксирова 0 ны гайками 7), цилиндрические предметы(стаканы) 8, бумагу 9. Рычаги 1 взаимодействуют через направляющие 3 с водилом 6посредством пальцев 10, а...

Устройство для вакуумирования и запечатывания изделий в термосклеивающуюся пленку

Загрузка...

Номер патента: 1033380

Опубликовано: 07.08.1983

Авторы: Силко, Солуянов, Довгий, Попов

МПК: B65B 31/08

Метки: термосклеивающуюся, пленку, запечатывания, вакуумирования

...смонтированным в камере, которая сообшает полость присоса с атмосферой.Кроме того, дополнительный обратныйклапан выполнен в виде подпружиненного золотника, а конус вкладыша - составным, причем передняя его часть связана с золотником с возможностью осевого перемещения, а хвостовая часть имеет каналы, сообщающие полость присоса с камерой и последнюю - с атмосферой.На фиг. 1 изображен один из вариантов подсоединительного узла устройства с усовершенствованным вкладышем в исходном положении; на фиг. 2 - то же, с притянутым вкладышем при работе устройства.Устройство содержит сопло 1 с электро магнитом 2. Усовершенствованный вкладышсодержит основание 3, к которому жестко присоединена хвостовая часть 4 конуса и привулканизирован или...

Устройство для поштучной подачи плоских заготовок

Загрузка...

Номер патента: 1033381

Опубликовано: 07.08.1983

Автор: Ершов

МПК: B65B 35/26

Метки: подачи, поштучной, заготовок, плоских

...развернутого витка спирали Архимеда.Устройство состоит из бункера 1 с приводом от зубчатой передачи 2 и 3, диска 4, выполненного в виде ступеней 5 по спирали 6 Архимеда, центрального конуса 7, вала 8, Бункер 1, в который загружаются слюдяные заготовки 9, расположен над диском сбоку от его оси.Устройство работает следующим образом.Слюдяные заготовки 9 загружают в бункер 1, включают его привод (не показан ). С помощью зубчатой передачи 2 и 3 бункер 1 постепенно наклоняется к центру спирали. Включают импульсный привод диска, в результате чего диск начинает совершать колебательные движения относительно оси вала 8. Амплитуда колебаний больше, чем шаг одной ступени, расположенной на внешнем витке спирали. Из бункера слюдяные заготовки 9...

Устройство для дозирования мелких предметов в тару

Загрузка...

Номер патента: 1034947

Опубликовано: 15.08.1983

Авторы: Рагульскис, Кибиркштис, Брузга, Рамонис

МПК: B65B 1/06

Метки: мелких, предметов, тару, дозирования

...На Фиг.1 схематически изображено предлагаемое устройство для дозирования мелких предметов в тару, вид сверху; на фиг,2 - разрез А-А на фиг.1.Устройство для дозирования мелких 55 предметов в тару содержит карусель 1закрепленную на валу 2. На карусели закреплены ыернийи 3 с подвижными днищами 4, .каждое из которых имеет подпружиненный фиксатор 5, взаимо действующий через упор 6 и ролики 7 и 8 с неподвижными копирами 9 и 10. Винт 11 предназначен для регулирования объема меринка. Жерники связаны посредством Радиальных подпружиненных 65 толкателей 12 и роликов 13, перемещающихся по дуге 14 с пневматическим вибратором 15. Вибратор 15 закреплен на неподвижной колонке 16. Под мерин" хами установлены лейки 17, взаимодействующие через...

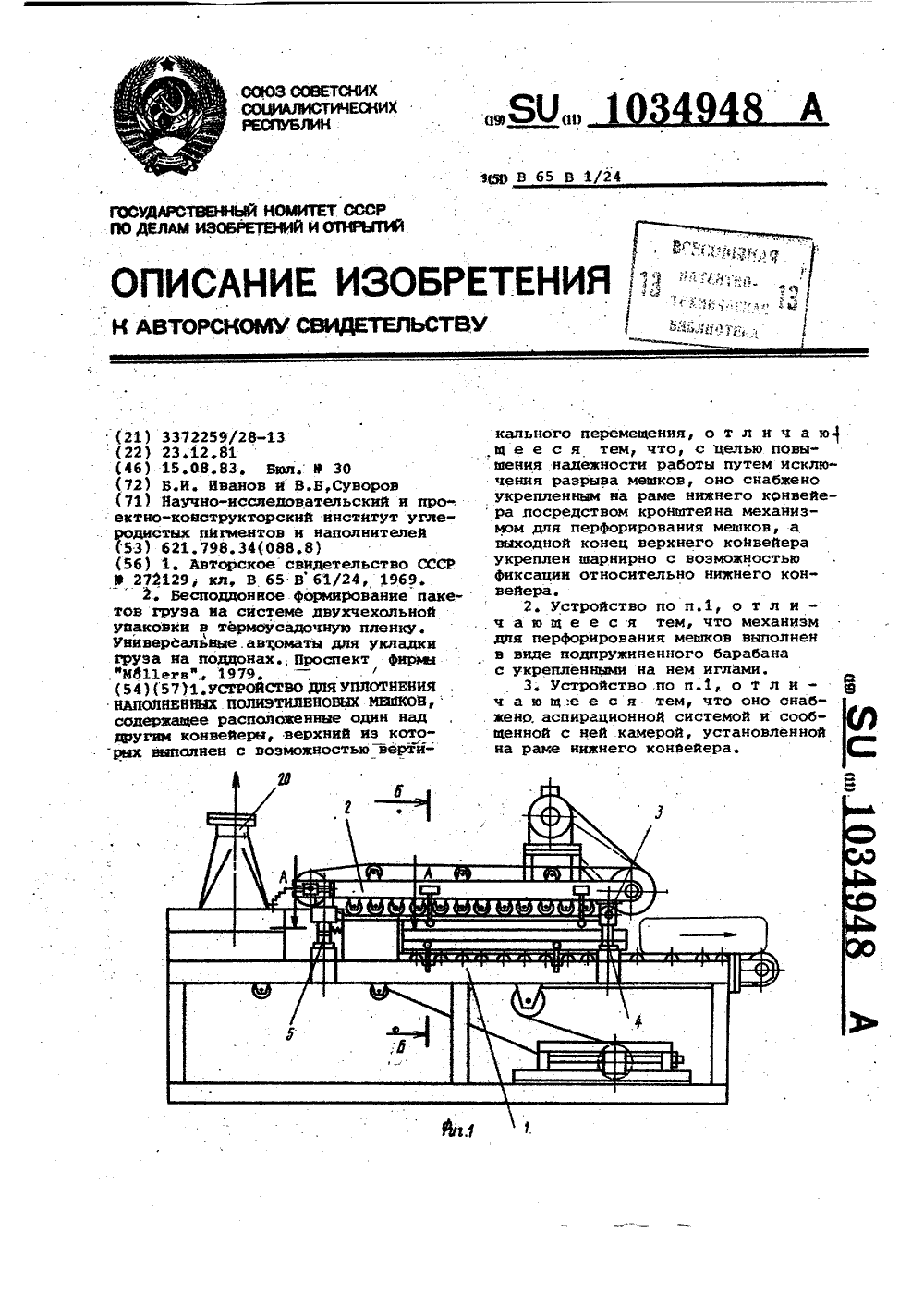

Устройство для уплотнения наполненных полиэтиленовых мешков

Загрузка...

Номер патента: 1034948

Опубликовано: 15.08.1983

Авторы: Суворов, Иванов

МПК: B65B 1/24

Метки: наполненных, полиэтиленовых, уплотнения, мешков

...что устройство для уплотнения 5 рнаполненных полиэтиленовых мешков,содержащее расположенные один наддругим конвейеры, верхний иэ которыхвыполнен с возможностью вертикальноо перемещения, снабжено укрепленным 5.,на раме нижнего конвейера посредством кронштейна механизмом для перфощрования мешков, а выходной конецверхнего конвейера укреплен шарнирнос воэмбжностью фиксации относительно нижнего конвейера.Механизм для перфорирования мешков вополнен в виде подпружиненногобарабана с укрепленными на иЕм иг"лами,Кроме того, устройство снабженоаспирационной системой и сообщеннойс. ней камерой, установленной на раме нижнего конвейера.На Фиг. 1 схематически изображено предлагаемое устройство для уплотнения полиэтиленовых мешков,...
