B65B — Способы или устройства для упаковки изделий или материалов; распаковка

Страница 129

Устройство для упаковки изделий в термопластичный материал

Загрузка...

Номер патента: 994344

Опубликовано: 07.02.1983

Авторы: Савенков, Бражников, Шаповалов, Новиков

МПК: B65B 9/02

Метки: термопластичный, упаковки, материал

...каретки присасывается одна подложка 18 из кассеты 17. В этом положении захват 5 свободен (не работает) и формовочная камера 10 занимает нижнее вертикальное положение.После кратковременной выдержки под нагревателем 6, в результате чего материал нагревается до температуры размягчения, каретка 4 перемещается под формовочную камеру 1 О, которая к этому времени поднимается в верхнее положение,В крайнем левом положении каретки распределитель 3 прекращает сообщение вакуум-линии с кареткой и переключает линию на перфорированную площадку 16 и формовочную камеру 10,которая опускается на каретку 4.Термопластичный материал 4 всасывается в камеру 10 и приобретает ееформу, подложка 18 притягивается кплощадке 16 и удерживается там вакуумом,В кассете...

Устройство для подачи легкоповреждаемых предметов

Загрузка...

Номер патента: 994345

Опубликовано: 07.02.1983

Авторы: Пономарев, Ситников

МПК: B65B 25/04

Метки: подачи, предметов, легкоповреждаемых

...в кольцевые камеры, которые при этом занимают следующие положения:1-й такт - сжатый газ по трубопроводам 15 и 16 и коллекторам 13 и 14 поступает одновременно во все кольце вые камеры 6 - 1 О;2-й такт .- сжатый газ по трубопроводу 1 и коллектору 13 поступает в й фкольцевые квмеры 6, 8, 1 О (нечетныхрядов), а камеры 7, 9 (четных рядов)при этом трубопроводом 16 и коллектором 14 соединены с атмосферой;3-й такт - сжатый газ по трубопроводу 16 и коллектору 14 поступает вкольцевые камеры 7, 9 (четных рядов),а камеры 6, 8, 10 трубопроводом 15 иколлектором 13 соединены с атмосферой,При поступлении в кольцевую камеру 6 сжатого газа, она наполняется,плодопровод 3 становится упругими образуя лепестки 11, достаточнопрочным для удержания...

Устройство для разделения и кассетирования потока изделий

Загрузка...

Номер патента: 994346

Опубликовано: 07.02.1983

Авторы: Кошель, Кайгородова, Стадник, Бабич, Михайлов

МПК: B65B 35/30

Метки: кассетирования, разделения, потока

...Фиг, 8), закрепленной на стойке 7 и удерживаемой в исходном положении при помощи пружины 8. Двупле" чий рычаг имеет возможность поворота относительно оси 9. Под приемником-сбрасывателем 2 изделий расположен приемный стол, на котором жестко клинообразной сторо ной к разделительным роликам 4 закреплен клиновидный разделитель потока 10 (см. Фиг, 2) . Толщина раэделительного потока в тыльной части выбирается таким образом, что зазор с вместе выпучивания изделий на разделительных роликах (см, фиг, 5 и 6)соответствует соотношению отсюда26 ймакс (ь) При наличии эксцентриситета Е раз.-. делительного ролика относительно верхнего уровня горизонтального плеча двухплечейой планкиУсловие нормальной работы разделяющего устройства обеспечивается из...

Дозатор сыпучих материалов

Загрузка...

Номер патента: 996266

Опубликовано: 15.02.1983

Автор: Пологович

МПК: B65B 1/14

Метки: сыпучих, дозатор

...грузикам 11. При удалении грузиков от оси вращения копир 14, преодолевая сопротивление пружины 15, перемещается влево, опуская при этом толкатель 16, который посредством рычагов 18 и 19 открывает секторНые задв жки 2, в результате чего происходит истечение материала из бункера яа тарельчатый питатель. Вся система занимает положение, соответствующее заданной оптимальной угловой скорости, пропорциональной заданной величине дозы, подаваемой из бункера 1 материала ва тарельчатый питатель, который за счет центробежных сил инерции перемещает его во вяутрь корпуса 4, из которого материал за счет гравитационных сил травспортируется через выпускной патрубок 5 в материалоприемяик (яе показан), Величива дозы материала, поступающего из бункера 1,...

Устройство для упаковки стержнеобразных предметов

Загрузка...

Номер патента: 996267

Опубликовано: 15.02.1983

Авторы: Думанский, Горбатюк, Силин, Фетисов

МПК: B65B 9/02

Метки: стержнеобразных, упаковки, предметов

...материалом и выполнены утонченными к основанию с целью исключения подрезания пленки. Так как зубья барабана 10 при зацеплении с барабаном 5 входят в ячейку 6 почти на всю глубину, то и упаковочный материал, попадающий под зубья, вводится в ячейку 6 на ту жео глубину. В тот момент, когда зубья пересекают межосевую линию двух зацепляющихся барабанов 5 и 10, ячейки 6 барабана 5 сообщаются с вакуум-системой 7 и упаковочный материал всасывается в ячейку 6, обеспечивая тем самым, место для западания предмета упаковки. Одновременно из бункера 1 стержнеобразные предметы поступают в ориентирующее устройство 9, обеспечивающее подачу предметов только в определенном для упаковки положении. Далее предметы поступают в накопитель 2, где они...

Устройство для обвязки пачки штучных материалов

Загрузка...

Номер патента: 996268

Опубликовано: 15.02.1983

Авторы: Гулько, Матюшкин

МПК: B65B 13/06

Метки: обвязки, штучных, пачки

...конец которого выполнен конусообразной формы с вырезом, другой конец - в виде вала. В средней части основания 11 имеются кронштейны 12, в которые помещаются левый зажим 13 и правый зажим 14, на осях 15 приводимые в движение 5 1 О 15 20 гидроцилиндрами 16 и 17. Рабочая жидкость к гидроцилиндрам подается через трубопроводы 18 и коллектор 10. При этом конусообразный составной зажим 2 является приводным приспособлением.В промежутке между основанием 11 и левым зажимом 13 имеется канал 19 для обвязочного материала 20 (фиг. 1). К бо-ковой стороне левого зажима закреплен упор 21 (фиг. 2), а правый зажим 14 снабжен ножом 22 (фиг. 5), входящим в углубление основания 11, Рабочая поверхность 23 зажимов 13, 14 и основания 11 выполнена рифленой...

Устройство для обвязки проволокой поступательно движущихся предметов

Загрузка...

Номер патента: 996269

Опубликовано: 15.02.1983

Авторы: Швецов, Карпа

МПК: B65B 13/28

Метки: проволокой, предметов, обвязки, поступательно, движущихся

...под углом к направлению перемещения предметов и имеющих проемы, катушек 7 для проволоки, укрепленных с внешней стороны каналов 5, механизма 8 фиксаций вилки б, натяжного приспособления 9. На концах пальцев поворотной вилки б укреплены на осях 10 подпружиненные друг к другу пружинами 11 рычаги 12, имеющие направляющие каналы для проволоки, выполненные с внутренней стороны. Концы рычагов 12 имеют грани 13, соприкасающиеся между собой по оси вилки, Приводом устройства является электродвигатель 14. Устройство работает следующим образом.Находящийся на загрузочном столе 1 предмет захватывается упорами 3 подающего транспортера 2 и подается в зону обвязки. При этом вилка 6 находится в положении пропуска предмета и зафиксирована, в этом...

Устройство для укладки бутылок в ящики

Загрузка...

Номер патента: 996270

Опубликовано: 15.02.1983

Автор: Иванов

МПК: B65B 21/06

Метки: бутылок, ящики, укладки

...для укладки бутылок состоит из накопительного стола 1, конвейера 2 и сбрасывателя 3. В нижней части устройства установлен подающий ящики 4 конвейер 5 с упором 6 для продольной фиксации ящика и механизм 7 подъема ящиков.Под столом 1 укреплена пластина 8 с отверстиями для прохода лепестков 9. Плас-. тина подпружинена и закреплена на вертикальных стойках 10.Под накопительным столом укреплены разделительные элементы 11, а бутылки 12 расположены на опорных пластинах с упорами 13. На плите подъемника установлены штанги.Устройство работает следующим образом.Поступившие по конвейеру 2 бутылки 12 заходят на накопительный стол 1, доходят до упора 13 и останавливаются. В таком положении бутылки находятся до момента, когда пустой ящик 4...

Устройство для укладки бутылок в тару

Загрузка...

Номер патента: 996271

Опубликовано: 15.02.1983

Авторы: Савинков, Федоров

МПК: B65B 21/08

Метки: тару, бутылок, укладки

...3, пантографа для обеспечения плоскопараллельного перемещения головки, включающего рычаги 4 и 5 связанные с диском 8. В диске 8 выполнены каналы 9 для прохода сжатого воздуха. С помощью шарниров 10 и 11 рычаги 4 крепятся другими своими концами к головке 2, а рычаги 5 шарнирами 12 и 13 крепятся к неподвижному основанию 4. В шарнирах 6, 7, 10, 11 12 и 13 выполнены отверстия для 5 прохода воздуха. Распределение воздухапо пневмозахватам 3 осуществляется коллектором 5.-Устройство работает следующим образом.Ящики с бутылками подаются к месту разгрузки или загрузки (крайнее нижнее положение). Сжатый воздух через отверстия в основании 14 и шарнирах 12 и 13 подается в трубчатые рычаги 5 пантогра 996273фа, затем по каналам 9 диска 8 и через...

Устройство для укладки плодов в тару

Загрузка...

Номер патента: 996272

Опубликовано: 15.02.1983

Авторы: Кульчиев, Христин, Бабий, Демидко, Сычев, Гонтарь

МПК: B65B 25/04

Метки: укладки, тару, плодов

...и механизм переноса плодов, включающий конвейер с укрепленными на нем плодоспусками, снабжено установленной шар нирно под конвейером двуплечей направляющей для плодоспусков, одно плечо которой подпружинено,. при этом плодоспуски выполнены из эластичного материала.На фиг. 1 изображено устройство дляукладки плодов в тару, вид сбоку; на фиг. 2 - разрез А - А на фиг. 1,Устройство содержит лоток 1 для плодов и механизм переноса плодов, включающий конвейер 2 с укрепленными на нем 15 плодоспусками 3, выполненными из эластичного материала. Под конвейером установлена шарнирнодвуплечая направляющая 4 для плодоспусков, верхнее плечо которой подпружинено пружиной 5 и установлено в направляющих 6. Устройство содержит защитные кожухи 7.Устройство...

Устройство для укладки плодов в тару

Загрузка...

Номер патента: 996273

Опубликовано: 15.02.1983

Авторы: Горшенин, Юров, Четвертаков, Фарбер, Гордеев, Брутер

МПК: B65B 25/04

Метки: тару, плодов, укладки

...секций 6 второй полости снова падает на фотоприемники 8, привод 11 отключается и цилиндр 3 останавливается, при этом край прорези боковой поверхности второй полости располагается также с минимальным зазором относительно края скатной доски 9. Микропереключатель 12 включает электромагнитную муфту 13 и конвейер продвигает прокладку на расстояние, .равное шагу ячеек, Отключается элек 4тромагнитная муфта3 микропереключателем 14. При шахматном расположении ячейки второго ряда прокладки смещены относительно ячеек первого ряда. Далее плоды поступают в секции 6 второй полось ти 4 цилиндра 3. После заполнения всехсекций 6 цилиндр 3 снова поворачивается на 180 и плоды выкатываются во второй ряд ячеек, Так как перегородки 5 второй полости смещены...

Устройство для укладки предметов в тару

Загрузка...

Номер патента: 996274

Опубликовано: 15.02.1983

Авторы: Сасс, Дроздинский, Бронштейн

МПК: B65B 35/40

Метки: укладки, предметов, тару

...нес. колько (в предлагаемом случае два датчика 19 и 18).Механизм группирования и укладки предметов в тару состоит из раздвижных створок 22 с приводом 23, ограничительных продольной 24 и поперечной 25 направляющих.Приспособление для установки и смены тары состоит из механизма для подъема лотка 26, включающего привод 27, двуплечие рычаги 28 и 29, вал 30, подъемную площадку 31 для лотков 32, и механизма ЗЗ для подачи порожных и отвода загруженных 510 лотков Устройство работает следующим образом. Буханки формового хлеба друг за другом непрерывным потоком транспортером 1 подаются на исходную позицию группирования и укладки.Первая по ходу движения буханка хлеба упирается в щуп-датчик 18, а вторая 20 накрывает щуп-датчик 19, вследствие...

Устройство для формирования пачек штучных изделий прямоугольной формы в пачкоупаковочной машине

Загрузка...

Номер патента: 996275

Опубликовано: 15.02.1983

Авторы: Короленок, Потеенко

МПК: B65B 35/40

Метки: прямоугольной, пачкоупаковочной, пачек, формы, штучных, формирования, машине

...Г-Г на фиг. 4; на фиг. 6 -разрез Е-Е на фиг. 5,Устройство для формирования пачекштучных изделий прямоугольной формы впачкоупаковочной машине содержит загрузочный лоток 1, в котором расположеныштучные изделия, например картонные спичечные коробки 2. В основании 3 загрузочного лотка 1 выполнено окно 4 для удаления сформированной пачки. В торце загрузочного лотка размещен упор 5. Над окном 4расположен толкатель 6, служащий для подачи сформированной пачки 7 на упаковочный стол 8, оснащенный боковым толкателем 9.На боковых стенках 10 загрузочного лотка 1 закреплены плоские пружины 11, выполненные с предварительным натяжениемна длине, равной двум длинам сформированной пачки 7. Фиксирующие элементы 12 сформированных пачек 7 образованы...

Устройство для продольного складывания ленты

Загрузка...

Номер патента: 996276

Опубликовано: 15.02.1983

Авторы: Марин, Моисеев, Поясник

МПК: B65B 43/10

Метки: ленты, складывания, продольного

...а верхняя стенкаустановлена с возможностью вертикального перемещения н имеет фиксатор.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - разрезА - А на фиг. 1; на фиг. 3 разрез Б - Бна фиг. 1.Устройство содержит направляющиепланки 1 и 2, зазор между которыми регулируется по ширине складываемой ленты,формирующий канал 3, боковые стенки которого образованы двумя сегментами 4и 5, перемещаемыми относительно оси 6посредством маховика 7, а основание иверхняя стенка выполнены в форме колец108 и 9, причем кольцо 8 жестко закрепленои имеет центральный упорный паз 10треугольного профиля, а кольцо 9 регулируется по высоте корпуса 11, закрепленного на основании 12, и положение егофиксируется винтами 13,Направляюгций элемент может...

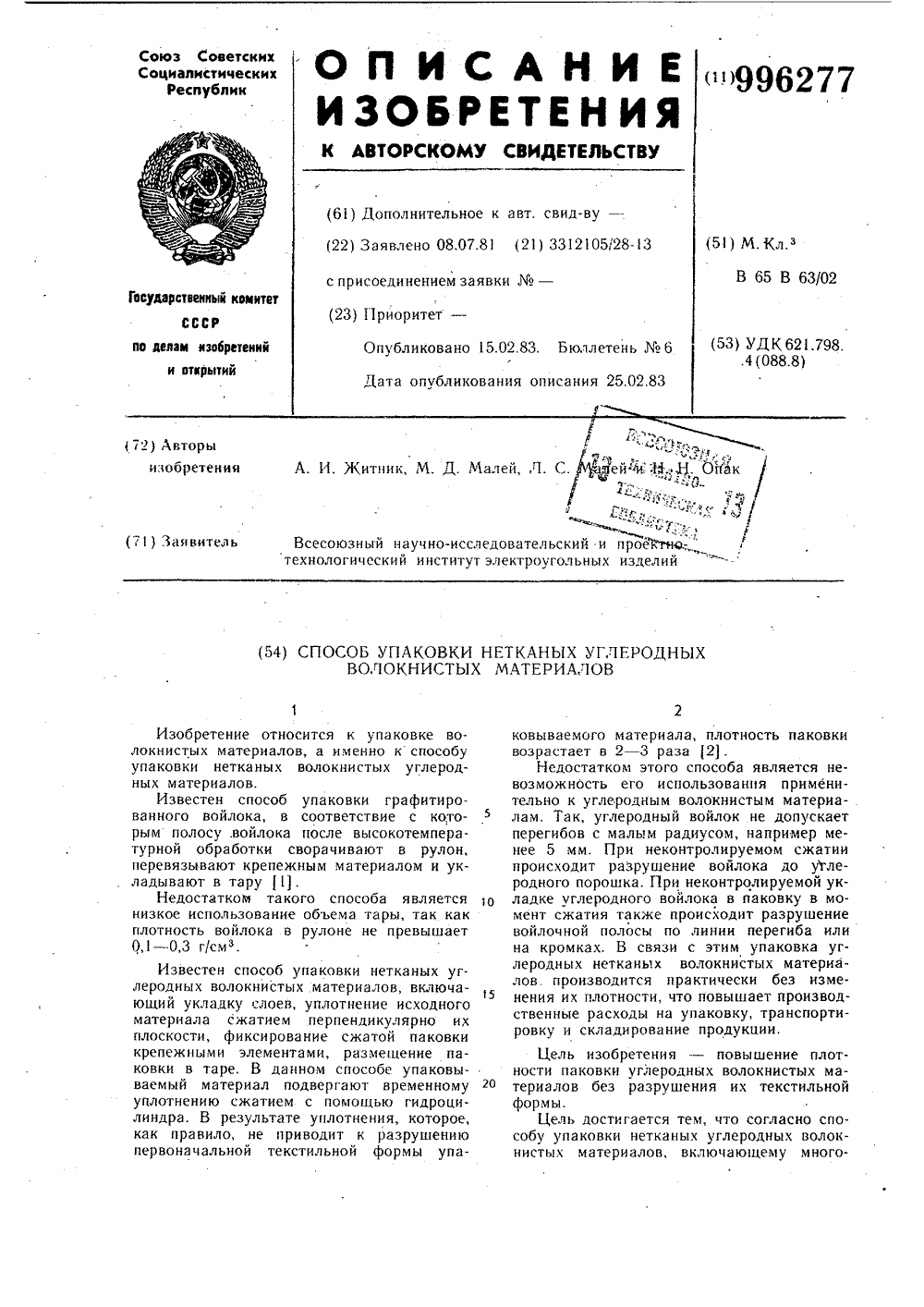

Способ упаковки нетканых углеродных волокнистых материалов

Загрузка...

Номер патента: 996277

Опубликовано: 15.02.1983

Авторы: Житник, Опак, Малей

МПК: B65B 63/02

Метки: углеродных, упаковки, нетканых, волокнистых

...6 крепежные решетки, после чего удаляют грузовую площадку и извлекают готовую паковку, выдвигая ее из короба 1.Для защиты мест перегиба нетканой полосы паковка может быть снабжена дополнительными ограничителями или же помещена в ящик транспортной тары. Взамен крепежных решеток 3 и 6 могут быть использованы сплошные плиты. Применение гибкого элемента, например ткани, пленки, возможно, однако в этом случае происходит некоторый изгиб паковки, особенно при высоких усилиях сжатия. Наложение сжимающей нагрузки на стопу с отступлением на 10 - 50 мм от края-перегиба обеспечивает самораспределение изгибающих усилий на перегибе полосы материала и предотвращает ее разрушение. При расстоянии менее 10 мм нетканый материал с толщиной 3 - 5 мм...

Устройство для вскрытия металлических барабанов

Загрузка...

Номер патента: 996278

Опубликовано: 15.02.1983

Авторы: Сюрин, Масловский, Будилов, Воробьев

МПК: B65B 69/00

Метки: вскрытия, металлических, барабанов

...состоящие из каретки 12, с установленными на ней подвижным ножом 13 и неподвижным ножом 14. Кулачок 10 взаимодействует с рабочей головкой 15, содержащей (фиг. 2) толкатель 16, проходящий через неподвижную планшайбу 17 и скрепленный с диском 18. По окружности план- шайбы шарнирно установлены несколько рычагов 19, одни концы которых соединены с диском тягами 20, а к другим прикреплены радиально расположенные режущие инструменты в виде ножей 21, при этом ножницы, установленные с возможностью горизонтального возвратно-поступательного перемещения, и режущие инструменты, смонтированные на рабочей головке, образуют распаковочный механизм.Устройство работает следующим образом.На опорную раму 1 с помощью захвата типового грузоподъемного...

Устройство для растаривания мешков с сыпучим материалом

Загрузка...

Номер патента: 996279

Опубликовано: 15.02.1983

Авторы: Калиев, Кенжебаев, Муканов

МПК: B65B 69/00

Метки: растаривания, мешков, материалом, сыпучим

...20 и упоры 21 и 22,устанавливаются также на раме 7.Кассеты 2 выполнены в форме корзин,ко дну которых с помощью подшипниковсмонтированы три валика 23, в пазах которых жестко закреплены дугообразные иглы 24, проходящие при возвратно поворотном движении в отверстия кассет 2. Валики 23 шарнирно связаны с роликами 25, которые, в свою очередь, с помощью штока 26,снабженного пружиной 27, связаны с роликами 28, а между собой валики 23 связанысекторной зубчатой передачей 29.Устройство для растаривания мешков ссыпучими материалами работает следующимобразом,Мешок с сыпучим материалом, напримерс сахаром, швом вверх, подающим транспортером, подают в кассету 2. Кнопкой пускавключают привод 19 ротора, мальтийскиймеханизм 6 преобразует непрерывное...

Устройство для выгрузки бутылок из контейнера

Загрузка...

Номер патента: 1000351

Опубликовано: 28.02.1983

Авторы: Пцкиаладзе, Чернега, Иванов, Каляндра, Татанашвили, Швелидзе, Каландадзе

МПК: B65B 21/08

Метки: выгрузки, бутылок, контейнера

...18, подпружиненного пружиной 19 и имеющего на конце ролик. Отсекатель 17 взаимодействует с копирами 20.Ролики 21 крепятся на дисках 22, собранных в заданном количестве на валу 23, который приводится в вращение через цепную передачу приводом 24.Вынос бутылок, установленных в вертикальное положение, осуществляется конвейером 25, а порожних контейнеров - конвейером 26.Устройство для выгрузки бутылок из контейнера работает следующим образом.Контейнер с бутылками, расположенными в горизонтальном положении с конвейера 1 подается на катки 6 подвижной контейнерной плошадки 5, где фиксируется: Включается подъемный стол 2, который поднимает контейнер на определенную величину до контакта бутылок с ленточным конвейером 13. Включается привод 14 и...

Устройство для наполнения емкостей сыпучим материалом

Загрузка...

Номер патента: 1002183

Опубликовано: 07.03.1983

Авторы: Зевакин, Латухина, Семенюк

МПК: B65B 1/06

Метки: емкостей, наполнения, сыпучим, материалом

...для материала и закрепленную на карусели и соединенную с бункером течку,снабжено камерой, закрепленной на выходном конце , и сборником дляматериала, при этом в камере закреплена вертикюъно расположенная эластичная диафрагма, а в нижней части камерывыполнен патрубок для закрепления нанем сборника.На чертеже изображено устройстводля наполнения емкостей сыпучим материалом, вертикальный разрез,Устройство содержит течку 1, укрепленную йа ее выходном конце камеру 2.В камере закреплена вертикальнорасположенная эластичная диафрагма 3.В нижней части камеры выполнен патрубок 4 для закрепления на нем сборника5, Течка одним концом крепится к звездочке конвейера 6 и стакану 7, которыйвращается в корпусе 8, закрепленномна путях 9 конвейера другой...

Устройство для наполнения мешков сыпучим материалом

Загрузка...

Номер патента: 1002184

Опубликовано: 07.03.1983

Авторы: Шмаков, Цывин, Чебыкин, Котцов

МПК: B65B 1/12

Метки: материалом, сыпучим, мешков, наполнения

...материалом, вертикальный разрез; на фиг. 2 -то же, вид сбоку,:Устройство включает корпус 1, установленный на реме 2 и снайкенный патрубком 3 для приема материала, который служит направляющей для втулки 4с установленным на нем мешкодержагелем 5, Втулка подвешена на цепях, 6, 20концы которых прикреплены к звездочкам 7 вала 8, На этом же валу закреплен шкив ленточного тормоза 9 и надвух колесах 10 переменного радиусаподвешен груз 11. 2Внутри патрубка на валу 12 установлен одноэвходный шнек 13,Шнек снабркен закрепленным на еговалу уплотнителем, выполненным в видедвухзаходного шнека 14, витки которого З 0укреплены с зазором по отношению к витакам подающего шнека,Витки подающего шнека и шнека уплотнителя имеют постоянный шаг.Во втулке 4...

Устройство для наполнения длинномерных сосудов сыпучим маериалом

Загрузка...

Номер патента: 1002185

Опубликовано: 07.03.1983

Авторы: Денисов, Пашистый, Юрова

МПК: B65B 1/22

Метки: сосудов, наполнения, длинномерных, маериалом, сыпучим

...между ними46кольцевого зазора, при этом в каждомкольцевом зазоре свободно установленыобрезиненные ролики для взаимодействияс сосудами, а бункер для материала может быть установлен с возможностьюколебаний в горизонтальной плоскости,43На фиг; 1 изображено устройство длянаполнения длинномерных сосудов сыпучимматериалом; на фиг. 2 - разрез А-Афиг. 1.Устройство состоит из станины 1,на которой при,помощи шарнира 2 установлена рама 3. В направляющих рамн3 установлен полэун 4 механизма уплотнения материала, содержащего такжевал 5, закрепленный на ползуне, связан- ффный при помощи муфты 6 с двигателем7,. На валу 5 закреплены попарно диски8 с обеспечайками 9. Между парными 85 4дисками 8 усгановлены ударные тела -ролики 10 с цапфами 11, Ползун 4...

Устройство для укладки в ящики штучных предметов

Загрузка...

Номер патента: 1002186

Опубликовано: 07.03.1983

Авторы: Бондини, Пронин, Распопа

МПК: B65B 5/10

Метки: штучных, ящики, укладки, предметов

...движения содержит, подпружиненный рычаг с копиром, причем рамка укреплена на конце рычага,а каретка снабжена роликом для взаимодействия с копнром ИИПИ Заказ 1708 ж 947 Подписно Фини ПП Патент", г, У л. Проек 3 100тары 5 и центрирующей рамки 6, закрепленной на конце рычага 7. Рычаг 7 закреплен с возможностью вертикальных перемещений, поюешен на пружине 8 иснабжен кониром 9. На каретке 2-уста. новлен ролик 10, взаимодействующий скопиром 9,Работает устройство следующим образом.,Слой упаковываемых предметов, сформированный на столе 1, захватываетсязахватным органом 4. Каретка 2 перемещается к ящику, при этом ролик 10 входит во взаимодействие с копнром 9 ицентрирукецая рамка 6 опускается в ящик.Захватный орган 4 опускает предметыв ящик....

Устройство для изготовления, наполнения продуктами и запечатывания пакетов из термосклеивающегося материала

Загрузка...

Номер патента: 1002187

Опубликовано: 07.03.1983

Авторы: Попов-Толмачев, Васильев

МПК: B65B 9/02

Метки: термосклеивающегося, запечатывания, пакетов, наполнения, продуктами

...валом 22. Рычаг 33 постоянно прижат к кулачку 20 пружиной 34. Кулачковые валы 21 и 22 связаны один с другим через зубчатую пару колес 35 с передаточным числом, равным единице.В устройстве имеются также ножницы 36.Устройство работает следующим обра:- зом. Ленты 3, 4 и 6 под действием механизма 7 протягивания сматываются с рулонодержателей 2 и 5, при этом лента 6размещается между лентами 4, образующими щелевидную полость, вдоль их наружных кромок.2 После протягивания лент разводятсяприжимные ролики 13 с поворотом верхнего П -образного рычага 15 по часовой .стрелке, а нижнего против часовой стрелки,В образовавшиеся растворы междунаружными и внутренними лентами вводятся оправки 14, концы которых для обеспечения цилиндричности пакета...

Устройство для дозирования штучных предметов

Загрузка...

Номер патента: 1004200

Опубликовано: 15.03.1983

Авторы: Гайдук, Коллегов, Зильберштейн

МПК: B65B 5/08

Метки: штучных, предметов, дозирования

...рядов пряники по наклонной площадке 6 под собственным весомскатываются к направляющим 7 и заполняют промежутки между направляющими 7,образуя ряды. В основании площадки 6в каждом ряду сделаны по три прорези 8для прохода захватов 11. Над крайнимирядами преобразователя установлены щетки 14 и 18. которые приводятся в качательное движение соответственно от электромагнитных приводов 15 и 19. При свободных (невключенных) электромагнитахщетки 14 и 18 удерживают по одному рядупряников, не давая скатываться им до прорезей 8. При команде на электромагнитыщетки 14 и 18 приподнимаются, освобождают пряники, которые перемещаются кпрорезям 8. Остальные ряды преобразователя 11 исключая крайние с левой и правойстороны, щетками и...

Устройство для упаковки изделий в мешки

Загрузка...

Номер патента: 1004201

Опубликовано: 15.03.1983

Авторы: Топтыковскй, Куснер, Липстман

МПК: B65B 5/08

Метки: упаковки, мешки

...одним концом на кассете подпружиненных рычагов. На фиг. 1 изображено устройство, общий вид; на фиг. 2 - то же, вид сбоку. Устройство для упаковки изделий в мешки содержит кассету 1 с прорезью в нижней части, крышкой 2 и прижимами 3, установленную на основании 4 с помощью стойки 5. Толкатель состоит из пластины 6, укрепленной с помощью кронштейна 7 на каретке 8, передвигающейся под кассетой 1 по направляющим 9 от привода 1 О. С помощью прижимов 3 на кассете 1 удерживается мешок 11 в собранном виде, который после затаривания изделиями 12/ а 177092 Тираж 947 Подписное Патент, г Ужгород, ул, Проектная,ВНИИПИ Зафилиал ППП перекладывается на приемную площадку 13.Устройство работает следующим образом.Изделия2 укладывают в раскрытую...

Установка для укладки в тару цилиндрических изделий

Загрузка...

Номер патента: 1004202

Опубликовано: 15.03.1983

Авторы: Пехов, Григорьев, Брановец

МПК: B65B 5/10

Метки: укладки, цилиндрических, тару

...по отношению к выходным дорожкам 8 из бункера так, чтобы изделия в ориентаторе двигались под действием силы тяжести, Ориентаторы имеют определенное число ручьев 9, по которым перемещаются изделия (изображено три) и снабжены ориентирующими элементами 10, установленными навстречу движению изделий и выполненными в виде иглы или наконечника. Язычок 11 служит для гашения колебаний изделий после ориентации. Ориентаторы соединены транспортными каналами 12 с промежуточной емкостью 13, закрепленной на кронштейне 14. Промежуточная емкость представляет собой цельную емкость из прозрачного материала с выполненными внутри нее вертикальными зигзагообразными дорожками 15. Накопитель 16, куда изделия поступают из промежуточной емкости, выполнен...

Способ хранения жидких скоропортящихся пищевых продуктов в герметичных емкостях

Загрузка...

Номер патента: 1004203

Опубликовано: 15.03.1983

Авторы: Рыбаков, Борисов, Карпекина, Малышев, Кузнецов

МПК: B65B 55/18

Метки: хранения, пищевых, емкостях, продуктов, герметичных, жидких, скоропортящихся

...гидродинамический режимэмульгирования. Таким образом, обескислороживание продукта и его перенасыщение инертным газом производится в гидродинамическом режиме эмульгирования над 15 буферным объемом, барботаж которого используется для создания равномерности поступления инертного газа в нижний слой насадки. 25Для повышения интенсивности и экономичности процесса обескислороживания и перенасьпцения продукта инертным газом можно понизить давление в насадочной колонке ниже атмосферного. Для этого в верхней части полости массообменного аппарата через трубопровод присоединяется вакуумный насос 2, позволяющий создать разрежение до 10 кПа, что дегазирует жидкий пищевой продукт и удаляет растворенный кислород. В этом случае в газовый коллектор 4...

Устройство для извлечения вязких веществ из емкостей

Загрузка...

Номер патента: 1004204

Опубликовано: 15.03.1983

Авторы: Шнайдер, Зайцев, Миних, Поляков, Лукьянов, Михайлов, Чащин

МПК: B65B 69/00

Метки: вязких, извлечения, емкостей, веществ

...давления, которое оказывает механизм потьсма 1 тары 6 с материалов и пол лейтвисм вибрации. Он может погружаться также под лействием только давления или только вибрирования, причем для устройства нс имеет значения, погружается нагреватель путем опускания вибратора или вследствие польема тары.В качестве примера на схеме устройства показан эксцентриковый вибратор 2 ползунового типа и винтовой подъемник 1.Работа устройства происходит следующим образом.Тару 6 устанавливают ня стол подъемника 1 и укрепляют ее зажимами 5. Разлюковывают тару и устанавливают виброцагрсватели-насосы 3 напротив люка. Включают источник элс ктропитания нагревателя-насоса 3. Г 1 ри достижении оптимальной для плавления данного материала температуры...

Устройство для подачи ленточного материала с поперечными линиями сгиба

Загрузка...

Номер патента: 1005652

Опубликовано: 15.03.1983

Автор: Ларс

МПК: B65B 41/16

Метки: ленточного, линиями, поперечными, сгиба, подачи

...линиями сгиба, вид сбоку.Устройство выполнено в виде поворотной головки 1 с ребрами 2 с наружной. стороны для зацепления с линиями 3 сгиба ленточного материала 4,Головка 1 между ребрами имеет углуб100 МИ 2 ние линий сгиба материала с ребрами при отклонениях расстояний между сгибами от расстояния между ребрами, что повышает надежность последующих опе раций по изготовлению тары или упаковки продуктов. формула изобретения16 пения, в которых размещены вакуумприсосы 5 для материала, представляющие собой гибкую втулку, имеющую возможность перемешения в радиальном направлении головки. При этом ребра 2образова ны регулируемыми линейками,что позволяет изменять расстояние междуребрами. Для натяжения петли 6 ленточного материала, набегаюшей на...

Устройство для дозирования сыпучих материалов

Загрузка...

Номер патента: 1006309

Опубликовано: 23.03.1983

Авторы: Клеткин, Гройсман, Крамар, Гаевой

МПК: B65B 1/12

Метки: сыпучих, дозирования

...вершина направленав сторону перемещения материала 2.Недостатком известного устройства является то, что в процессе работы в бункеремогут образовываться своды, а также возможно зависание материала при дозировании его малыми дозами. Кроме того, виткишнека на конической части вала, особенноу его основания будут малыми, поэтому онине будут захватывать достаточное количество материала, что снижает производительность работы устройства и повышает егоэнергоем кость,Целью изобретения является обеспечение равномерной подачи материала.Указанная цель достигается тем, что вустройстве для дозирования сыпучих материалов, содержащем корпус с загрузочными разгрузочным патрубками и шнек, размещенный в корпусе на валу, имеющем цилиндрический и конический...
