B64F 1/36 — прочее оборудование аэропортов

Приспособление для задерживания от обратного движения вниз по наклонной площадке аэродрома взбегающих на нее по инерции спустившихся аэропланов

Загрузка...

Номер патента: 10090

Опубликовано: 29.06.1929

Автор: Павлов

МПК: B64F 1/36

Метки: площадке, аэропланов, инерции, нее, взбегающих, наклонной, обратного, движения, аэродрома, спустившихся, задерживания, вниз

...бокового стержня поперечина 6 перемещается в положение 13 с целью удержания аэроплана от обратного скатывания вниз по наклонной площадке 1 - 2. Защелка 16, имеющая возможность поворачиваться вокруг двух взаимно- перпендикулярных осей 14 и 15, своим концом заходит в срез 17 - 18 (фиг. 3), каковым снабжен сбоку стержень 5, удерживая последний в нерабочем состоянии до того момента, когда при нажатии колес аэроплана на поперечину 6, насаженную на стержень 5, пружина 19 отведет защелку 16 в сторону, после чего пружина 7 выдвинет стержень 5 кверху. Для приведения стержней 5 с поперечинами 6 снова в нерабочеефиг 3 фиг,Тавфгуафзд ЛСПО, Хевзврвд, Лещтукоа, 13. положение предназначена ось 9, вращаемая при помощи рукоятки 10 от руки или от...

Платформа для посадки аэропланов

Загрузка...

Номер патента: 15829

Опубликовано: 30.06.1930

Автор: Гаврилов

МПК: B64F 1/36

Метки: посадки, платформа, аэропланов

...который имеется у аэроплана вследствие чего производится торможение последнего.На чертеже фиг. 1 схематически изображает главный вид пдатформы, фиг, 2 - вид ее сверху.Устройство и действие платформы состоит в следующем: часть б (фиг. 1, 2) платформы 1, на которую садится аэроплан, делается поворотной на горизонтальной оси 6 и до посадки своим концом 8 нескодько возвышается над платформой. Концы 7 в это время, находясь заподдицо с пдатформой, поддерживают трос 2, оттягиваемый пружинами 8, укрепленными на соответствующем неподвижном конце платформы 1,При пробеге аэроплана, под действиеМ его веса, выдающийся над пдатформой конец 8 подвижной части б немного опускается, всдедствие чего концы Г поднимаются выше платформы, При этом трос 2,...

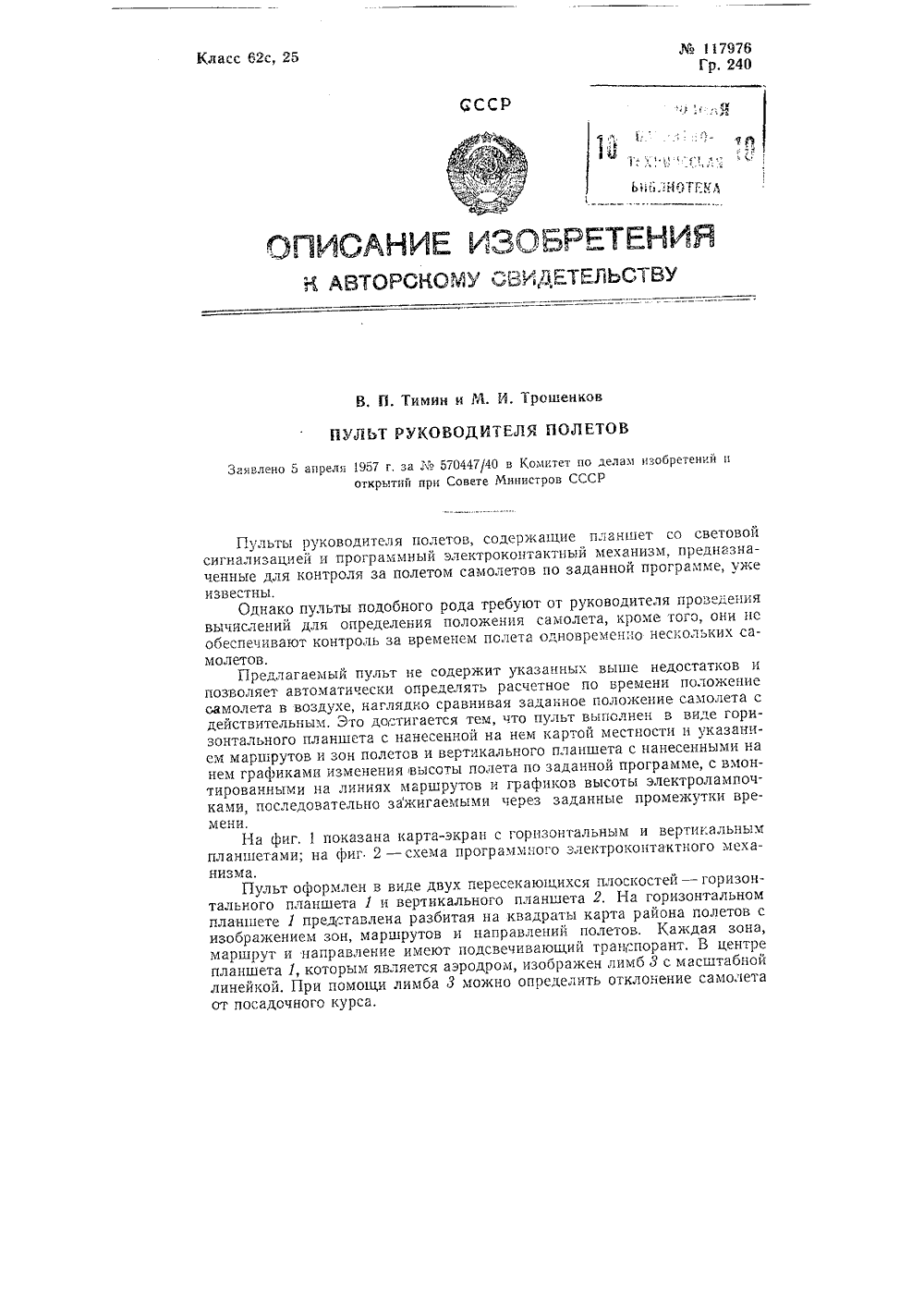

Пульт руководителя полетов

Загрузка...

Номер патента: 117976

Опубликовано: 01.01.1958

Авторы: Тимин, Трошенков

МПК: B64F 1/36

Метки: руководителя, полетов, пульт

...местонахождению самолета в данный промежуток времени, состоит из следующих основных частей: реле 7 - 8 - 9, секундомера 10, выключателей 11 по числу контролируемых самолетов в полете, переключателей 12 высоты полета, шкалы 13 времени полета самолетов с рукояткой и указательной стрелкой, электромагнитов 14 с ведущей собачкой и храповыми колесами 1 Б, сети проводов 1 б к лампочкам, расположенным на кривых 4 полета, лампы 17, служащей для проверки реле.Секундомер 10 предназначен для подачи первоначального импульса тока в реле 8, являющееся чувствительным элементом, срабатывающим при малом напряжении. В секундомер 10 вставлено органическое стекло, в котором закреплен пружинный контакт; при пуске секундомера 10 секундная стрелка его...

Оптическое проекционное устройство

Загрузка...

Номер патента: 143666

Опубликовано: 01.01.1961

Автор: Пикуль

МПК: G09B 9/32, B64F 1/36

Метки: оптическое, проекционное

...выпускаемых в настоящее время ламп. Осветитель содержит циркониевуюгазоразрядную лампу 12, например, типа ДАЦили ДРШиэллиптический рефлектор И, дающий концентрацию светового потока внужном месте, Второй фокус рефлектора и будет являться источникомизлучения световой энергии из точки,Предлагаемая проекционная система является самоюстирующейсяи обеспечивает возможность проектирования на плоский, цилиндрический или сферический экраны с диффузным отражением, Разрешающаяспособность зависит только от размеров точечного источника света.Для получения реального впечатления от изменений курса, крена,тангажа обязательным условием является совмещение центра вращения зеркальной модели с точечным источником света независимо от положения модели в...

Стенд для моделирования визуальной ориентировки летчика при взлете и посадке самолетов

Загрузка...

Номер патента: 150017

Опубликовано: 01.01.1962

Авторы: Калинин, Матвеев, Лисовский, Молотков, Трудко

МПК: G09B 9/34, B64F 1/36

Метки: ориентировки, летчика, самолетов, взлете, стенд, посадке, визуальной, моделирования

...4, и представляет собой корпус б, в котором смонтированы пять платформ 7, 8, 9, 10 и 11, покоящихся на подшипниках 12, 18, 4, 15 и 1 б, что позволяет вращать платформы в горизонтальной плоскости с помощью приводов 17, 18, 19, 20 и 21 независимо одну относи. тельно другой, На платформах 7, 8, 9, 10 и 11 расположены диапозити. вы 22, 23, 24 и 25 с изображением отдельных элементов аэродрома. Электрические напряжения, выходящие с электронной модели 2 и поступающие на исполнительный механизм 3, поступают на приводы 17, 18, 19, 20 и 21, которые перемещают платформы 7, 8, 9, О и 11 с рас. положенными на них диапозитивами 22, 23, 24 и 25,В нижней части корпуса б расположено проекционное устройство 4, с помощью которого суммарное изображение с...

Самоходная моечная лашина

Загрузка...

Номер патента: 151571

Опубликовано: 01.01.1962

МПК: B64F 1/36

Метки: лашина, самоходная, моечная

...подъема 10 и моечной щеткой 11 цилиндрической формы с капроновой набивкой.Подъемный стол с моечным устройством под 15 нимается и опускается гидроцилиндрами 12(на 1,3 - 3,5 м от уровня земли),Моющая жидкость из бака 13 подается подщетку 11 вихревым насосом 14, вращающимся от коробки отбора мощности 4 через цеп 20 ную передачу 15. Постоянный рабочий контакт щетки 11 собрабатываемой поверхностью поддерживается рычажно-шарнирным механизмом с пру жинными компенсаторами. Нижние рычаги 16(см. фиг, 2) закреплены неподвижно на валу 17 в опорах 18 основания подъемного стола 9.Верхние рычаги 19 соединены шарнирно с нижними рычагами 1 б и с ползуном 20 в на правляющей 21. Траверса 22 поддерживаетсятягами 23 и служит основанием для установки...

Аэродромный автомобильный кондиционер

Загрузка...

Номер патента: 164538

Опубликовано: 01.01.1964

Авторы: Степанова, Каргина, Данилов, Нистратоь, Попова, Смирнов, Кондратьев

МПК: F24F 3/08, B64F 1/36

Метки: кондиционер, аэродромный, автомобильный

...перекачи вается чсрез масляно-воздушный радиатор иохлаждается продуваемым наружным воздухом, Охлажденная гидросмесь подводится к гидропомпе, которая создает давление в системе и по подсоединенным рукавам подает 15 гидросмесь на объект с давлением 120 аги итемпературой пе выше + 70 С. Все три конгура работают одновременно,Контуры воздушно-спиртовой и гидравлический могут работать раздельно. Все три кон тура собраны в единую систему общим монтажом с единым питанием. Холодилыю-фреоновая установка, как и силовая, является обьединенпой и обслуживает одновременно воздушный и спиртовоп контуры, Воздух, подл ваемый по второму рукаву воздушного контура, может бьть использован для выдавливания спирта из спиртового контура объекга.На чертеже...

Укрытие для самолета

Загрузка...

Номер патента: 174083

Опубликовано: 01.01.1965

Авторы: Дубровский, Ференец, Вишн

МПК: E04B 1/342, B64F 1/36

Метки: укрытие, самолета

...вид и обеспечиваетхорошую освещаемость рабочих мест.10 Передняя торцовая часть укрытия может закрываться утепленной брезентовой шторой илиспециальными кассетами, В том и другом случае предусмотрено механическое открываниес помощью электрической лебедки.15 В задней торцовой части укрытия установлены металлические ворота для транспортировки узлов и деталей самолета.Для закрытия проемов под крылья смонтированы специальные щитки из стеклопластика 20,5. Управление щитками производится с помощью включения гидравлических кранов, гидросистемы, которые связаны с цилиндрами 4подъема щитков.Внутри укрытия смонтирована электриче ская лебедка, которая с помощью цепной передачи вводит или выводит самолет из укрытия.Для точного движения...

Агрегат для введения присадки в топливо при заправке самолетов

Загрузка...

Номер патента: 184150

Опубликовано: 01.01.1966

Авторы: Валеев, Жуковский, Орловский, Кутеминский, Мелков, Отг

МПК: B64F 1/36

Метки: агрегат, присадки, самолетов, топливо, введения, заправке

...самолетов, содержащприсадки с мерным стеклом, заливвиной и сливным краном, соединенкой через насос, проточный кран итопливоподводящим трубопроводовиийся тем, что, с целью автоматичгулирования подачи добавляемойприсадки, его насос соединен скрыльчаткой, установленной в топдящем трубопроводе и вращаемотоплива,ой,исадки, рловиИзвестные установки, используемые длявведения присадки, например этилцеллозольва, в топливо при наливе его на складе горюче-смазочных материалов, позволяют смешивать эту присадку с топливом в любом заданном соотношении.Однако в таких устройствах насос подачиприсадки приводится от постороннего источника мощности, находящегося на складе, чтоне позволяет автоматически регулировать подачу присадки, добавляемой к топливу....

Установка для гранулирования и дозирования твердой и снегообразной углекислоты

Загрузка...

Номер патента: 190795

Опубликовано: 01.01.1967

Автор: Красновский

МПК: B64F 1/36

Метки: гранулирования, снегообразной, твердой, дозирования, углекислоты

...цилиндр 2.Блок твердой углекислоты закладывается вдвухкамерный теплоизоляционный поворотный20 контейнер 3 через откидной люк 1 б или 1 б, который закрывается замками 17.вых выключателей 21 при соответствующем положении гр а нулирующего узла 1.Поворотный контейнер фиксируется с помощью пружинного замка 22,Плоский гранулирующий узел 1, приводимый в движение силовым цилиндром 2, прорезает дисковыми фрезами Х продольные канавки в углекислоте, по высоте и ширине равные максимальной высоте скалывающих зубьев 7, имеющих окна 23 для выхода углекислоты и расположенных в форме клина. Зубья 7 обеспечивают скалывание при прямом и обратном ходах,Дисковые фрезы размещаются на двух скалках (передней и задней) и вращаются от привода,...

Аэродромная самоходная установка кондиционирования воздуха

Загрузка...

Номер патента: 219399

Опубликовано: 01.01.1968

Авторы: Симанин, Батышева, Климов, Баруздин, Смирнов, Халанский, Степанова, Борисов, Кондратьев, Нистратов, Квашина, Данилов, Чуркин

МПК: B64D 13/06, B64F 1/36

Метки: самоходная, кондиционирования, аэродромная, воздуха

...в отсеки самолета с электронной аппаратурой, в кабину экипажа и скафандры летчиков летом,Для устранения этого недостатка предлагаемая установка снабжена вторым высоконапорным контуром, осуществляющим прокачку воздуха через воздухо-воздушныи радиатор, на выходе которого установлено распределительное устройство, направляющеевоздух (перед подачей его потребителю) в па.раллельно размещенные испаритель фреонаили электрический подогреватель,На чертеже показана принципиальная схема аэродромной установки кондиционирования воздуха.Установка состоитодного фреонового ко А, Степанова, Ю. А. Чуркин,Г. Нистратов, В. Н. Батышева,И. Ф, Данилов, Л, И. Квашинааниндает их в конденсаторы 15, через которые вентилятором 16 продувается наружный воздух....

Съемник колес спаренного шасси летательныхаппаратов

Загрузка...

Номер патента: 272068

Опубликовано: 01.01.1970

Автор: Леонтьев

МПК: B64F 1/36

Метки: летательныхаппаратов, спаренного, шасси, колес, съемник

...чертеже схематично изображен предла гаемый сьемнцк в рабочем положении, вид сбоку и сверху.Предлагаемый съемнцк состоит из двух гцдроццлиндров 1, закрепленныхна кронштейнах 2, которые шарнирно соединены с кронштейнами Л и 4. Кронштейн 4 шарнирно крепится к тележке б, в которой смонтированы ручной гидронасос б, гидробак 7, распределительный кран 8, трубопроводы 9 ц шланги 10. Пунктиром показаны колеса спаренного шасси 11 летательного аппарата, гидроццлиндры 1 ц кронштейны 2, 8 ц 4 в положении для транспортировки.Снятие колеса при помощи съемника выполняется следующим образом. Раскладываются кронштейны 2, 8 и 4 в рабочее положение и заводятся в пространство между спаренных колес шасси таким образом, чтобы гцдроцилиндры 1 опирались на...

Гидробак наддуваемый

Загрузка...

Номер патента: 282853

Опубликовано: 01.01.1970

Авторы: Хиров, Копии

МПК: B64F 1/36, B65D 88/34, B65D 88/54 ...

Метки: наддуваемый, гидробак

...образующим конуса с углом у основания а,который предпочтительнее выполнять в пределах 15 - 75 для разных баков. Диаметры д30 отверстий зависят ог внутреннего диаметраотверстий 0 трубы коллектора и от количества отверстий а. Диаметр трубы коллектора в свою очередь следует выполнять вдвое большим диаметра отверстия в сливном штуцере б. Определение диаметров отверстий в стенке трубы коллектора предпочтительнее производить,по соотношению1)а=(2 - 4)пЖидкость, вытекающая через отверстия Т из коллектора 5 под некоторым напором, будет создавать гидродинамический подпор поч перегородкой, предотвращая тем самым ооразование зоны пониженного давления в средней зоне жидкостной полости, непосредственно под перегородкой. Зона пониженного...

Устройство для мойки наружных поверхностей самолетов и других объектов

Загрузка...

Номер патента: 302281

Опубликовано: 01.01.1971

Авторы: Демешкевич, Гребеник

МПК: B64F 1/36, B60S 3/00, B08B 13/00 ...

Метки: наружных, поверхностей, самолетов, мойки, объектов, других

...ными на них щетками 7. Секции имеют высгуп8, взаимодействующий с пружиной 9.Гайкой 10 рабочий орган связан со штангой 2, в которой имеется трубка 11 для подвода рабочей жидкости к щеткам,10 Привод 8 соединен со штангой 2 втулкой иимеет цилиндр 12, внутри которого перемещается поршень 18 со штоком 14, связанным спазом 15 воздухораспределителя 16 штифтом17, удерживаемого в крайних положениях ша 15 риком 18 с пружиной 19. Ко второму штоку20 поршня 13 крепится трос 21, связанный свыступами 8 подвижных секций 6.В цилиндр 12 вставлены штуцер 22, соединенный трубкой 28 со штуцером 24 и входным20 каналом 25, и штуцер 26 для воздуха. Г 1 оршень 18 в цилиндре 12 образует рабочую полость 27,Моющая жидкость по каналу 25 через штуцер 22, трубку 28 и...

Самоходная подъемная площадка

Загрузка...

Номер патента: 305105

Опубликовано: 01.01.1971

Авторы: Привалов, Решетилов, Герасимов, Гусев, Егорычев, Ппаи

МПК: B64F 1/36

Метки: самоходная, подъемная, площадка

...подъем ная площадка, общий вид; на фиг, 2 - выдвижная самоориентируемая секция, вид сбоку, на фиг. 3 - выдвижная самоориентируемая секция в плане.Самоходная подъемная площадка состоит 15 из шасси автомобиля 1, на котором установлен механизм 2 подъема типа двойные ножницы, приводимый в действие гидроцилиндром 3. В верхней части механизма подъема смонтирована рабочая площадка 4 со щу пом б, с правой стороны на площади закреплен подъемный кран 6. На рабочей площадке установлена выдвижная ступенчатая каретка 7, на которой при помощи шарнира 8 закреплена самоориентируемая секция 9, снаб женная амортизаторами 10 и концевыми выключателями 11, выдвигающаяся при помощи П 1 дроцилиндра 12. На самоорпентируемую секцию установлены два боковых...

Стендаля испытаний на прочность самолетных подъемников и домкратов

Загрузка...

Номер патента: 310148

Опубликовано: 01.01.1971

Авторы: Никитин, Минцковский, Каншин, Ленчевский, Касвандс, Кравченко

МПК: G01L 25/00, B64F 1/36

Метки: испытаний, стендаля, подъемников, самолетных, домкратов, прочность

...из нижнего кольца 7 с клиньями 8 и сферического вкладыша 9, верхнего клинового кольца 10 с клиньями 11 и сферического вкладыша 12. Верхнее клиновое кольцо шарнирно соединено с гидроцилиндрами 13. Для создания нагрузок имеются гидро- цилиндры 14, На верхнем и нижнем клиновых кольцах жестко крепятся штоки клиновых цилиндров 15 и 16. Механизм подъема и опускания трубы управляется автоматически (в зависимости от установленного режима работы) электрогидравлической системой,Для перемещения трубы жидкость системы привода подается через штуцер А в цилиндр 15. Так как шток этого цилиндра жестко связан с кольцом 10, то корпус цилиндра перемещается вниз и освобождает клинья 11, после чего жидкость подается через штуцер Б в гидроцилицдр 13 и...

Укрытие для ремонта и технического обслуживания авиационной и другой техники

Загрузка...

Номер патента: 314701

Опубликовано: 01.01.1971

Авторы: Колодин, Шапиро, Мельниченко, Ашихин, Клиндух, Израецкий, Кузин, Мусатов, Бел, Читаев, Черненков, Снопов, Порва, Китов

МПК: B64F 1/36

Метки: ремонта, обслуживания, авиационной, техники, укрытие, технического

...2 - то ке, вид спереди;,на фиг. 3 - схема подъема укрытия; на фиг, 4 - схема час"пи ворот с лебедкой и тросовыми системами; ца фиг. 5 - барабаиы лебедки.Укрытие представляет собой надувную 20 секционную оболочку в виде отдельных дугообразных камер 1, снабженных клапанами для наполнения, закрвпляехтую на троса- стрвцгерах 2, связывающих металлические арки , установленные на шаросириых башма ках 4. В а,рках 8 смо.лированы,ворота 5 шторного типа,и установлены две лебедки б. Каждая лебедка имеет тросовую систему 7 для подъема и опускания собранного укрытия и тросовую систему 8 для открылйя и закры тия штор ворот. Для привода тросовых систем 7 и 8 лебедка б пгмеет барабаны 9 и 10, включаемые при помощи муфты 11. Барабан 9 имеет стопор 12,...

Аэродромный кондиционер

Загрузка...

Номер патента: 315651

Опубликовано: 01.01.1971

Авторы: Соколова, Нистратоб, Козул, Пушкин, Макаров, Руссков, Стрельцов, Степанова, Халанский, Климов, Агапов, Чуркин, Абрам

МПК: B64F 1/36

Метки: аэродромный, кондиционер

...сигнал на обмотки 18 входного блока 14 промежуточных реле, В резулыате соответствуюш,ие контакты 15 замыкаются и сигнал поступает на соленоид 16 клапана 6, о 5 крывающего топливный канал 17 жиклера с половинной производительностью. Одновременно сигнал входного блока промеяуточцых реле подается на пусковое устройство 18 реле 19 времени блока 20 задержки.Если для получения заданной температуры воздуха достаточно половинной производительности устройства 3 нагрева, то жалюзи а отходят от крайнего положения, один концевой выключатель 12 размыкается, пусковое устройство 18 обесточивается и повторного сигнала от блока 20 задержки не поступает.Если для получения заданной температуры необходима работа устройства нагрева воздуха на полную...

Установка для аэродромного обслужи ван i летательных аннаратоввсесоюзнаяййтйтноlt; шш(ш би5

Загрузка...

Номер патента: 335160

Опубликовано: 01.01.1972

Авторы: Егорычев, Рахманов, Ларин, Зильберг, Николичев, Кобозев, Катков, Медведев

МПК: B64F 1/36

Метки: летательных, обслужи, ван, шш(ш, би5, аннаратоввсесоюзнаяййтйтноlt, аэродромного

...скоростей вра.щения генератора переменного тока, Это устройство включает электропривод 7, коленчатый вал 8, шатуны 9, 10, штоки 11, 12 пружи ны 13, 14, вилки 15, 1 б, шарикоподшипники17, муфты 18, 19, шестерни 20 - 22 свободно вращающиеся на приводном валу 23 генератора 4, шестерни 24 - 2 б, жестко закрепленны на валу 27. Устрой ство снабжено также переключателем 28,микровыключателями 29 - 31, сигнальными лампами 32 - 34 на пульте управления установкой и винтами 35, 3 б на штоках 11, 12.При обслуживании летательных аппаратов 30 механизмы электпической, гидравлической ипневматической систем установки, соединенные кабелями и шлангами,с летательным аппаратом, питают его системы электротоком, гидросмесью и воздухом (или другим...

348432

Загрузка...

Номер патента: 348432

Опубликовано: 01.01.1972

Авторы: Колодин, Мусатов, Клиндух, Ашихин, Бел, Порва, Кузин, Китов, Золотых

МПК: E06B 11/02, B64F 1/36

Метки: 348432

...высоты подъема в нижней части створки также выполнен проем, перекрываемый шторками.На фиг, 1 изображена задняя стенка, воро та открыты; на фиг. 2 - то же, ворота закрыты; на фиг. 3 - горизонтальный клапанный проем с опущенным сектором; на фиг. 4 - вертикальный клапанный проем с опущенными секторами; на фиг. 5 - кинематическая схема 10 открытия и закрытия ворот.Подвижная в вертикальном направлениицеликовая створка 1 ворот электромеханическим приводом 2, системой блок-роликов т и тросов 4 поднимается в полость двойной 15 стационарной верхней стенки 5. Для проходавыступающих частей техники, например хвостового оперения самолета, на верхней стационарной стенке выполнены клапанные горизонтальные проемы 6 и вертикальные проемы 7.20 В...

Гидроподъемник

Загрузка...

Номер патента: 384787

Опубликовано: 01.01.1973

Авторы: Агеев, Петров, Евликов, Ерам

МПК: B64F 1/36, B66F 1/08

Метки: гидроподъемник

...чехлов, создаются условия для скапливания влаги во внутренних полостях, образуемых уплотнениями на штоках и боковыми поверхностями сопрягаемых элементов, что ведет к выходу из строя гидроподъемника изза коррозии элементов гидроцилиндра и замерзания влаги при низких температурах,Цель изобретения - повышение надежности работы гидроподъемника. Это достигается тем, что в гидроцилиндре между корпусом и телескопическим штоком установлена подвижная гильза, образующая между ними сквозные каналы и соединснная со страховочным элементом второй ступени телескопического штока, В дне корпуса цилиндра выполнены сливные отверстия.На фиг, 1 показан предлагаемый гидро- подъемник в транспортном положении, общий вид; на фиг. 2 - цилиндр с убранным...

Всесоюзная

Загрузка...

Номер патента: 369063

Опубликовано: 01.01.1973

Авторы: Копии, Хиров

МПК: B65D 88/34, B65D 88/54, B64F 1/36 ...

Метки: всесоюзная

...крышке поплавка.На фиг. 1 показан предлагаемый наддуваемый гидробак; на фиг, 2 - уплотнительный элемент в открытом положении.В цилиндрическом корпусе 1 гидробака 30 установлена с радиальным зазором плаваю щая перегородка 2, крышка 3 которой соединена с перегородт(ой посредством эластичного (резинового) тонкостенного патрубка 4, закрепленного герметично на поплавке,и на крышке прп помощи завулканпзпрованных кордовых колец б и б.Крышка снабжена зарядным клапаном 7 (напрпмер нпппельного типа) для регулирования давления во внутренней полости перегородки. Ограничение взаимного перемещения крышки и корпуса перегородки обеспечивается при помощи винта 8, ввернутых в выступы крышки через пазы 9 в стенке корпуса перегородки. Уплотнительный...

412070

Загрузка...

Номер патента: 412070

Опубликовано: 25.01.1974

МПК: B64F 1/36

Метки: 412070

...системе между напорной и всасывающей магистралями.На чертеже изображена прццципиальцая схема предлагаемого гцдроагрегата.Оц содержит приводпой двигатель 1, цасос 2, цапорцую магистраль 3 с обратным клапацом 4, фильтром 5, манометром 6, рукавом 7, полуразъемом 8, всасывающую магистраль 9 с полуразъемом 10, рукавом 11, термометром 12, радцатор 13, фильтр 14, мацовакуумметр 15, вептилятор 16, гидромотор 17, регулятор расхода 18.5 Гпдроагрегат работает следующим образом.Прцводцоц двигатель 1 вращает насос 2,Насос 2 по напорной магистрали 3 через обратный клапан 4, фильтр 5, рукав 7, полу разъем 8 нагнетает рабочую жидкость в гцдросистему летательного аппарата. При этом давление напора измеряется мацометром 6.Из летательного аппарата...

Гидравлическая опора для обслуживания самолета

Загрузка...

Номер патента: 480602

Опубликовано: 15.08.1975

Авторы: Фрейдин, Тохтамир, Морозов, Гаврилов

МПК: B64F 1/36

Метки: самолета, обслуживания, гидравлическая, опора

...управления и имеющая упорное конусное основание, взаимодействующее в транспортном полокении опоры с выполненным на опорной плите конусным кольцевым буртом.На чертеже изображена описываемая гидравлическая опора.Опора содержит телескопический силовой цилиндр 1, установленный на опорной плите 2 посредством шаровой пяты 3, расположенной в подпятнике 4. На шаровой пяте посредством втулки 5 установлена подвижная обойма 6 с рукояткой управления 7. Обойма выполнена с упорным конусным основанием 8. На верхней поверхности опорной плиты выполнен кольцевой конусный бурт 9, с которым взаимодействует в транспортном положении опоры основание обоймы б. орная плита снабжена ходовыми катками на верхнем конце телескопического сио цилиндра расположена...

Устройство для очистки взлетно-посадочной полосы от снега

Загрузка...

Номер патента: 517536

Опубликовано: 15.06.1976

Автор: Доброхотов

МПК: B64F 1/36

Метки: взлетно-посадочной, полосы, снега

...работы устройства. Для этого между самоходными шасси закреплена дугообразная волокуша в виде троса с расположенными на нем скребками.На чертеже изображено описываемое устройство.Устройство содержит смонтированные надвух самоходных шасси 1 и 2 турбинные генераторы 3 и 4 с газовоздушными направляющими соплами 5 и 6, поворотные в горизонтальной и вертикальной плоскостях. Между самоходными шасси подвешена волокуша дугообразной формы в виде троса 7, несущегоскребки 8.Для более эффективного рьройство может быть оборудо5 волокушами, расположенныпо ходу движения,В процессе работы устройство перемещается вдоль взлетно-посадочной полосы, Припервом проходе самоходные шасси 1 и 2 дви 0 жутся либо по обочинам ВПП либо по покрытию вблизи обочин....

Шумопоглощающий ангар

Загрузка...

Номер патента: 545515

Опубликовано: 05.02.1977

Автор: Большаков

МПК: B64F 1/36

Метки: шумопоглощающий, ангар

...каркасапо его периметру закреплен регулируемый упругий опорный элемент, а глушитель снабженкриволинейным экраном, внутри которого установлены подвижные звукопоглощающие кулисы.На фиг. 1 показан предложенный ангар, видсбоку; на фпг. 2 - то же, вид спереди.Шумопоглощающий ангар содержит каркас1, опирающийся на ходовую часть 2, и регулируемый упругий опорный элемент 3. На каркасе посредством гибких подвесок 4 смонтпрована эластичная многослойная оболочка 5. Внутри каркаса расположен глушитель 6, снабженный криволинейным экраном 7, внутри которого установлены подвижные звукопоглощающие кулисы 8.Двигатели летательного аппарата опробуются внутри ангара. Звукопоглощение обеспечивается криволинейным экраном 7, который направляет струи...

Рабочий орган газоструйной машины для очистки аэродрома от льда и снега

Загрузка...

Номер патента: 520761

Опубликовано: 25.07.1977

Автор: Сердюков

МПК: B64F 1/36

Метки: рабочий, льда, снега, орган, аэродрома, газоструйной

...энергии газа.Йла удаления толстого слоя льда или смерзшегося, уплотненного снега подвижный экран-ротор 8 переводится посредством рычагов 2 до соприкосновения с обрабатываемой поверхностью, перекрыв собой носовую чвсть насадка 1, в результате чеговыход горячего газа осуществляется через 1 о лабиринтные каналы 7, Нижний экран 9 пэревэдится при этом вкрвйнеезаднее положение понапраааяюшим 10, В таком положении горячий газ оказывается заключенным в . пространстве, ограниченном с одной сторо аы обрабатываемой поверхностью, а с другой носовой частью насадка и экрана-ротора 8. Отдав часть тепловой и кинетической энергии на нлавление и унос льда в этом ограниченном пространстве, газ выхо дит через лабиринтные каналы 7, образованные режущими...

Способ образования шероховатой поверхности на аэродромной металлической плите

Загрузка...

Номер патента: 645541

Опубликовано: 30.01.1979

Автор: Максимилиан

МПК: B64F 1/36

Метки: металлической, аэродромной, образования, плите, поверхности, шероховатой

...предварительной очистке с помощью дробеструйного аппарата 2, который распыляет абразивный материал 3 на поверхность плиты (фиг. 1). Затем питателем 4 наносят на плиту грит 5 (фиг. 2). После этого с помощью воздушного сопла б подают струю воздуха в поперечном направлении относи. тельно электрической дуги 7, в которую вводят металлическую проволаку 8 и тем самым,распыляют расплавленный металл 9 на поверхность грита б. Расплавленный ме. талл 9 обеспечивает взаимодействие частиц грита между собой и с поверхностью пли. ты 1 (фиг. 3). Окончательное закрепление грита на плите осуществляют тем же приемом с помощью воздушного сопла и электрической дуги 7. При этом указанные эле645541 Формула изобретения Составитель В. Гаврилов дактор И....

Способ очистки взлетно-посадочной полосы

Загрузка...

Номер патента: 588722

Опубликовано: 25.08.1979

Автор: Доброхотов

МПК: B64F 1/36

Метки: полосы, взлетно-посадочной

...осущ струи подают пе в течение 20-30после прохода в К АВХОРШОМУ СВЙДБ 7 ЕЛЫ:7 ВУ(22) Заявлено 220 б 7 б (21) 237514с присоединением заявки М Изобретение относится к обслуживанию аэродромов,Известен способ очистки взлетнопосадочной полосы путем подачи над .поверхностью покрытия полосы воздушных струй 1,Однако при таком способе необходимо применение мощных энергоемких источников воздуха для обеспечения интенсивной очистки от снега или водыучастков покрытия, удаленных от источников воздуха,С целью повышения эФФективностипроцесса очистки и снижения затратэнергии по предлагаемому способу воздушные струи подают периодически,например, в течение 20-30 с непосредственно после проходавзлетающегоили приземлившегося самолета и направляют их в зону...

Машина для удаления льда с аэродромных покрытий

Загрузка...

Номер патента: 713131

Опубликовано: 23.12.1980

Автор: Сердюков

МПК: B64F 1/36

Метки: аэродромных, льда, покрытий, удаления

...насадок вентилятора 10, а в задивй -, всасывающий насадок устройства 11 для отсоса талой воды в емкость 4.Эа задним мостом 3 расположено уст" ройство 12 дли подсушки покрытии, ноторое содержит горелки 13 и сдувакщив насадки вентилятора 14.устройство работает следующим образом,Ротоо 6 фиксируется в положении, при котором обеспечен гарантированный зазор между дисками ротора 6 и твердым покрытием аэоодрома. Режущие диски устройства 5 для разрушения льда вступают в непосредственный контакт как с гарантированным слоем льда,так и с искусственным покрытием. Так как валы ротора 6 и переднего моста 2 жестко связаны между собой, то все вертикальные перемещения переднего моста 2 будчт копироваться и валом оотора 6, что обеспечивает...
