B64D 13/06 — для кондиционирования воздуха

Способ вентиляции одежды членов экипажей летательных аппаратов

Загрузка...

Номер патента: 142157

Опубликовано: 01.01.1961

Авторы: Рубашкин, Петров, Стасюк

МПК: B64D 13/06

Метки: экипажей, вентиляции, членов, одежды, летательных, аппаратов

...воздуховода 4, соединяющего одежду с атмосферой.В высотном полете (б км и более) в герметической кабине создается избыточное давление, поэтому при открытом кране д в воздуховодах вентилируемой одежды создается разрежение, и кабинный воздух через одежду, кран З,и воздуховод 4 выходит в атмосферу.В случае необходимости обогрева при низкой температуре в кабине может быть применена система вентиляции (фиг. 2), состоящая из воздуховода 1 вентилируемой одежды, воздуховода 4, объединенного разъема 5, трубопровода б для подачи теплого воздуха и крана 7 для переключения и перекрытия подачи воздуха, При ощущении холода летчик ставит кран 7 в положение подачи теплого воздуха под избыточным давлением. Если ощущение холода прошло, летчик...

153845

Загрузка...

Номер патента: 153845

Опубликовано: 01.01.1963

МПК: B64D 13/06

Метки: 153845

...смазки, дополнительное охлаждение подшипников маслом под давлением впервые введенный в турбохолодилыниках контроль и регулирование смазки создали новый технический эффект - позволили создать мощный турбохолодильник наочень высокие обороты, сравнительно небольших габаритов.На чертеже изображен описываемый турбохолодильник в двухпроекциях,Турбохолодильник состоит из корпуса турбины 1 и корпуса компрессора 2, в которых размещены: диск турбины 3, компрессор 4, сопловый венец 5, вал 6, соединяющий турбину с компрессором, кожух соспрямляющим аппаратом 7, корпус подшипников 8, сдвоенный радиально-упорный шариковый подшипник 9 со стороны турбины, роликовыйподшипник 10 со стороны компрессора, маслобак 11, турбонасос 12,...

171742

Загрузка...

Номер патента: 171742

Опубликовано: 01.01.1965

МПК: B64D 13/06, G05D 7/06

Метки: 171742

...термосопротивления.Термосопротивления датчика весовой скорости, переменное сопротивление и постоянное сопротивление собраны в схеме моста, уравновешенного при заданной гесовой скорости воздуха в трубопроводе,Усилитель служит для усиления и передачи сигнала рассогласования моста ца рсверсцвцый исполнительный механизм прц отклонении весовой скорости потока воздуха в трубопроводе от заданной. В усилителе предусмотрена обратная связь с воздействием, пропорциональным величине рассогласования моста,Исполнительный механизм представляет собой резерсивный электромехацизм с дроссельной заслонкой, установленной в трубопроводе подачи воздуха перед датчиком.Стабилизатор напряжения установлен в цепи проволочного нагревателя термосопротивления 7...

198496

Загрузка...

Номер патента: 198496

Опубликовано: 01.01.1967

МПК: F25B 11/02, B64D 13/06, F25B 11/00 ...

Метки: 198496

...20 воздушной полостью сильфона 11. Турбохолодильник для си 25 рования, содержащий карпуположены турбина и венти, ные на валу, вращающемся имеющем на своей поверхн щие винтовые канавки, поло 30 щена трубками с полостью онистем кондицис, в которомятор, установв подшипникости маслоподсть которых смаслобака,ленхаю ооб- приИзвестные турбохолодильники, используе. мые в системах кондицнонирования летательных аппаратов, имеют автономную систему смазки, и подача масла, находящегося в маслоемкости, для смазки подшипников осуществляется винтовыми канавками, нарезанными на валу.Однако в иззестном устройстве надежная подача масла к подшипникам производится лишь при достижении высокой скорости вращения ротора (не менее 8000 - 10000 об/,1 тин), В...

Устройство для контроля работы и автоматического переключения вентиляторов

Загрузка...

Номер патента: 199682

Опубликовано: 01.01.1967

Авторы: Шайков, Амелькин, Пронин

МПК: B64D 13/06, G01P 3/36

Метки: переключения, вентиляторов, работы

...аппаратах. Это достигается использованием в качестве датчика числа оборотов люминесцентной таблетки, периодически перекрываемой лопастями вентилятора и через световод подсоединенной к фотодиоду, который включен в цепь селективного усилителя, выдающего сигнал на реле переключения вентиляторов,На чертеже представлена схема описываемого устройства.Свет от люминесцентной таблетки 1 направляется по световоду 2, периодически перекрываемому лопастями основного вентилятора д, установленного в магистрали 4, на фотодиод 5, который включен на входе селективного усилителя б. На выходе селективного усилителя включено коммутационное реле 7, управляющее работой основного 8 и резервного 8 вентиляторов, а также лампочками визуального контроля 9 и...

Влагоотделитель

Загрузка...

Номер патента: 200579

Опубликовано: 01.01.1967

Авторы: Башаорв, Николаев, Порохн

МПК: B64D 13/06, B01D 49/00

Метки: влагоотделитель

...соплами, равномерно расположенными по окружности.На чертеже показан предлагаемый влагоотделитель, продольный разрез.В корпусе 1 коагулятора, жестко соединенном с корпусом 2 сепаратора, расположены сетчатый регулятор 3 и предохранительный клапан 4, В корпусе 2 сепаратора размещены крыльчатка б, вращающаяся на валу б в подшипниках 7 и 8, влагосборник 9, направляющий диск 10 с соплами 11 и 12 и лопастное колесо 18. Влажный воздух проходит через коагулятор, где капли влаги укрупняются и, попадая через сопла 11 и 12 диска 10 на вращающиеся лопатки крыльчатки б и лопасти колеса 13, 5 сепарируются на внутренней поверхности корпуса 2 и попадают во влагосборник 9.В таком влагоотделителе сепарируется 90 -91 о/, влаги. Влагоотделитель по авт....

Турбоагрегат для систем кондиционирования воздуха летательных аппаратов

Загрузка...

Номер патента: 201048

Опубликовано: 01.01.1967

Автор: Коган

МПК: B64D 13/06, F01M 1/08

Метки: аппаратов, кондиционирования, воздуха, летательных, систем, турбоагрегат

...маслом и соединена че.рез обратный клапан 10 с каналом 33 подачи смазки к подшипнику, т. е. к дозирующим жиклерам 12. Между обратным клапаном 10 с масляным жиклером 34 и дозирующим жиклером 12 установлен гпдроаккумулятор, который в случае необходимости выравнивает пульсирующее давление масла.Работа турбоагрегата заключается в следующем.При подаче сжатого воздуха к турбине ротор начинает вращаться. Одновременно воздух из входного патрубка через трубку 26 подается к штуцеру 23 генератора пульсирующего давления, Следовательно, при работе турбоагрегата воздух под давлением всегда подводится через штуцер 23 и канал 24 к верхней полости над мембраной 14, при этом блок мембран с еще большей силой поджимается к седлу канала 26.Через...

Система кондиционирования воздуха для летательных аппаратов

Загрузка...

Номер патента: 201102

Опубликовано: 01.01.1967

Авторы: Коган, Якушин

МПК: B64D 13/06

Метки: воздуха, кондиционирования, летательных, аппаратов

...датчика расхода в применен теплообменник (воздухо тель), вход и выход которого по охл мому воздуху соединен трубками отбо тического давления с командным пр автоматического регулятора весовой воздуха. Вентилятор установлен в замкнутом контуре, включающем агрегаты системы кондиционирования и пассажирскую кабину 5, Вентилятор подает воздух в теплообменник 2, в котором этот воздух охлаждается до необходимой температуры и снова подается в кабину.Поддерживание постоянной весовой подачи воздуха в предлагаемой системе осуществляется с помощью АРВП, регулирующий орган 4 которого установлен на входе в турбину б турбовентилятора.Командный прибор 3 АРВП при отклонении весового расхода от заданного значения подает сигнал, который передается...

Коллектор отбора воздуха в систему кондиционирования самолета

Загрузка...

Номер патента: 201103

Опубликовано: 01.01.1967

Авторы: Петров, Губанов, Чернова, Наумов, Яременко, Хохин

МПК: B64D 13/06

Метки: самолета, систему, коллектор, отбора, воздуха, кондиционирования

...от давления воздуха в трубопроводе 12 воздух отбирается от ступени ис меньшим давлением или от ступени пг сбольшим давлением, Переключение отбора5 воздуха на различную ступень производитсярегулятором 6, отрегулированным с помощьювинта 11 на определенное давление воздухана входе в систему кондиционирования.При отборе воздуха от ступени гг давление10 на входе в систему кондиционирования превытпает давление срабатывания регулятора 6,вследствие этого сильфон 9 под действиемдавления сжат, и окна стакана 7 не совпадают с окнами плунжера 8, т. е. плунжерный15 клапан закрыт. В этом случае параметры воздуха на входе в систему кондициопировапияопределяются параметрами ступени гг компрессора ТРД, причем обратный клапан 6находится в открытом...

Газоструйный щелевой инжектор для систем кондиционирования воздуха

Загрузка...

Номер патента: 201108

Опубликовано: 01.01.1967

Авторы: Коган, Климов, Титов, Сосонкин, Обухов

МПК: B64D 13/06, F04F 5/46

Метки: газоструйный, щелевой, кондиционирования, воздуха, систем, инжектор

...его полость с камерой смешения в форме кольцевой полости. При этом стаканы сопла выполнены за одно целое с верхней и нижней тарелками, скрепленными между собой.Это позволяет обеспечить надежный отсос газа из двух различных стаканов, повысить к.п.д. и уменьшить вес и габариты инжектора,На чертеже показан предлагаемый инжектор в разрезе.Сопло его образовано внутренним стаканом 1, выполненным за одно целое с тарелкой 2, и наружным стаканом 3, выполненным за одно целое с тарелкой 4. Тарелки 2 и 4 образуют кольцевую камеру 5 смешения и диффузор б. В стакане 1 имеется осевой канал 7. Инжектируемый газ под давлением дится к соплу, где он расширяется и пает в камеру смешения 5, затем всась через канал 7 и через радиальные про 5 проходит в...

Сверхскоростной малогабаритный турбохолодилбник

Загрузка...

Номер патента: 201110

Опубликовано: 01.01.1967

Авторы: Тарасов, Никольский, Федосеев, Слотин, Воронин, Блохин, Морозов

МПК: F04D 29/06, B64D 13/06

Метки: турбохолодилбник, малогабаритный, сверхскоростной

...чертеже показана конструктивная схема описываемого турбохолодильника.Ротор 1 смонтирован в корпусе на наружных кольцах совмещенной опоры 2, невращающийся вал 3 которой закреплен в посадочных местах выходного патрубка 4 турбины и выходного патрубка 6 вентилятора, На наружной поверхности входного патрубка 6 расположена масляная полость 6, наполненная маслом, а также промежуточная внутренняя масляная емкость 7 с ватной набивкой, отделенная от вала 3 пористой перегородкой 8. Емкость 7 соединена с полостью 6 каналами 9, в которых уложены фитили 10.Система смазки турбохолодильника работает следующим образом.Залитое в масляную полость 6 масло по фитилям 10 поступает в ватную набивку масляной емкости 7 и удерживается там пористой перегородкой 8....

Влагоотделитель для систем кондиционирования воздуха летательных аппаратов

Загрузка...

Номер патента: 204318

Опубликовано: 01.01.1967

Авторы: Башаров, Шефер, Порохн, Николаев

МПК: B64D 13/06, B01D 49/00

Метки: воздуха, летательных, кондиционирования, влагоотделитель, систем, аппаратов

...типа, Днище 7, труба 12 и стержень 11 имеют перфорированную поверхность и заполнены звукопо. глощающей набивкой.Работа влагоотделителя состоит в следую. щем.Влажный воздух системы кондиционирования через улитку входного патрубка 1 попадает на шнек 4, где рассекается на множество отдельных потоков, что способствует коагуляции взвешенных частиц и образованию спиралеобразного движения,Частицы воды вследствие центробежной силы, возникающей при раскручивании потока, отбрасываются на стенку корпуса 2 и стекают в поддон 6, откуда через штуцер 16 удаляются наружу. Одновременно звукопоглощающее покрытие лопастей шнека 4 поглощает шум, создаваемый воздушным потоком.В момент изменения направления движения воздушного потока на 180 частицы воды па....

Влагоотделитель

Загрузка...

Номер патента: 204987

Опубликовано: 01.01.1967

Авторы: Сергеев, Новаков, Порохн, Николаев

МПК: B01D 49/00, B64D 13/06

Метки: влагоотделитель

...пористого гигроскопического материала (поливинилформаля), армированной по внутреннему и нарунсному диаметру тонкостенными перфорированными кожухами (сетками)5 и 6; лабиринтов 7 и 8, уплотняющнх крыльчатку 9, которая вместе с лопастным центробежным колесом 10 жестко посажена на вал5 11, вращающийся в подшипниках 12 и И;мелких решеток 14 и 15; сливных патрубков16 и 17; диска 18 и кожуха 19,Влагоотделитель работает следующим образом. Поток воздуха, содсржащнй капельнуюО влагу, проходит через сопла аппарата т, наклоненные относительно плоскости вращениякрыльчатки 9, приводя во вращение крыльчатку и лопастное колесо 10.Под действием центробежной силы капли5 влаги отбрасываются на гигроскопическуюпористую вставку 4, из которой под...

Влагоотделитель

Загрузка...

Номер патента: 205596

Опубликовано: 01.01.1967

Авторы: Порохн, Николаев, Сергеев

МПК: B01D 45/14, B64D 13/06

Метки: влагоотделитель

...втулкой 26 корпуса 5 и с валом 13 через шарикоподшипник 27. Между муфтой 25 и шарикоподшипником помещена пружина 28.Центробежный регулятор закреплен на валу 13 и содержит конический диск 29 с расположенными в его радиальных каналах 30 шариками 31, которые частично входят также в конус 32, закрепленный на этом же валу с возможностью продольного перемещения и соединенный с муфтой 25 через шарикоподшипник 33, На цилиндрической поверхности муфты предусмотрен кольцевой паз, в котором размещены пальцы приводных рычагов поворотных направляющих лопастей. Последние изменяют угол поворота в зависимости от изменения скорости вращения ротора-сепаратора.Работает влагоотделитель следующим образом.Подлежащий очистке воздух поступает в...

Турбовентилятор для систем кондиционирования воздуха летателбнбх аппаратов

Загрузка...

Номер патента: 205598

Опубликовано: 01.01.1967

Авторы: Борисовец, Тарасов, Чуриков

МПК: B64D 13/06, F04D 23/00

Метки: воздуха, кондиционирования, летателбнбх, турбовентилятор, аппаратов, систем

...в деталях ротора.С целью снижения нагрузки на подшипники, повышения надежности их работы и увеличения срока службы турбовентилятора, предлагается корпусы подшипников выполнять со сферической поверхностью и устанавливать на неподвижной оси с центровкой в соответствующих сферических гнездах агрегата.На чертеже показан предлагаемый турбовентилятор.На диске 1 рабочего колеса установлены лопатки осевой турбины 2 и осевого вентилятора 3. Диск рабочего колеса помещен по середине полого вала 4, на концах которого закреплены шарикоподшипники 5 и б. Сквозь полый вал 4 проходит неподвижная ось 7, на которой расположены корпусы подшипников 8 и 9 со сферической поверхностью, закрепленные с помощью гаек 10 и 11 в корпусе агре гата. Фитили 12 и...

Турбовентилятор для систем кондиционирования воздуха летательных аппаратов

Загрузка...

Номер патента: 205599

Опубликовано: 01.01.1967

Авторы: Хомутов, Юшкин, Шильман

МПК: F04D 29/04, B64D 13/06

Метки: турбовентилятор, систем, аппаратов, кондиционирования, летательных, воздуха

...корпусе б подшипников, Масляный картер 7 выполнен как одно целое с корпусом подшипников, к которому прикреплены улитка 8 вентилятора и сопловая коробка 9. В последнюю встроен сопловый аппарат 10 турбины.5 Сепаратор состоит из каркаса 11, изготовленного из стальной сетки, с помещенной внутри него набивкой 12 из капроновой нити диаметром 0,3 - 0,4 мм. Сепаратор установлен в гнезде корпуса б подшипников перед суфлером и фиксируется от перемещений втулкой 5. Через две форсунки И поступает масло для смазки подшипников.Для защиты вентиляторной полости от масла, прошедшего через подшипник 4, между ним и колесом 1 вентилятора имеются масло- отбойное кольцо 14 и поршневые уплотнительные кольца 15, Для полного исключения попадания масла в...

Установка для снятия характеристик

Загрузка...

Номер патента: 210094

Опубликовано: 01.01.1968

Авторы: Новаков, Антонов, Левин, Кузнецов

МПК: B01D 49/00, B64D 13/06

Метки: снятия, характеристик

...пылевлагоотделителя, выходного патрубка 9, соединенного через гибкий рукав 10 с резервуаром 11, в,котором размещен пылеулавливающии молескиновый кол.пак; гибкого рукава 12, весов 18, гирь 14, сбросного патрубка 15, соединяющего барокамеру с источником разрежения; задвижки 1 б, пылеулавливающего колпака 17 и,вентилятора 18.Установка работает следующим образом, Включается источник разрежения (вакуумнасос, вентилятор), подсоединенный к патрубку 15, и через барокамеру 4 начинается просос воздуха. С помощью регулируемого сопротивления 1 в барокамере устанавливают необходимое давление, соответствующее давлению за бортом на заданной высоте полета,В поток проходящего воздуха через пыледозатор 3 и резервуар 2 вводится заданное количество пыли,...

Выпускной клапан гермокабины

Загрузка...

Номер патента: 210665

Опубликовано: 01.01.1968

Авторы: Крицын, Карасик, Сидельников, Вишн, Лебедев

МПК: F16K 17/02, B64D 13/06

Метки: выпускной, гермокабины, клапан

...эластичной мембране 5, 10 жесткий центр б которой прикреплен к корпусу 1 через окантовку седла 4.Полость а клапана сообщена с источникомкомандного давления системы регулирования давления в гермокабине. Полость Ь между 15 органом 3 и мембраной 5 дросселем 7 сообщена с внутренним объемом гермокабины и дросселем 8 - с атмосферой. Регулятор давления в полости Ь выполнен в виде пневмодатчика скорости изменения расхода воздуха 20 в линии 9 наддува гермокабины, имеющегонормально закрытый пневмоконтакт 10, например типа сопло в заслон, причем пневмоконтакт 10 и дроссель 8 соединены параллельно.25 Измерительная часть пневматического датчика выполнена в виде двухмембранного элемента 11 с подпружиненным мембранным блоком и мембранами разных...

Турбовентилятор для систем кондиционирования воздуха летательных аппаратов

Загрузка...

Номер патента: 211336

Опубликовано: 01.01.1968

Авторы: Серебр, Хомутов, Наумченко, Шильман

МПК: B64D 13/06, F04D 29/06

Метки: аппаратов, летательных, турбовентилятор, кондиционирования, систем, воздуха

...19 и 20 соединена трубкой 24 и каналом 25 с входным патрубком турбины, а через канал 2 б - с полостью картера С. Ероме того, полость а каналом 27, в котором установлен дроссель 28, представляющий собой длинную трубку малого сечения, соединена с полостью б под мембраной 20, а через канал 29 - с атмосферой. Полость в над мембраной 19 также соединена с атмосферой. Пружина 30 служит для фиксации исходного положения мембран, которые при этом (фиг. 2) отжаты пружиной 30 вниз. Полость а сообщается с входным патрубком турбины, а канал 29 перекрыт клапаном 22,Работа системы смазки происходит следующим образом.Одновременно с подачей рабочего воздуха во входной патрубок турбины давление воздуха по трубке 24 и каналу 25 передается в полость а,...

Сервопривод двустороннего действия для систем кондиционирования воздуха летательных аппаратов

Загрузка...

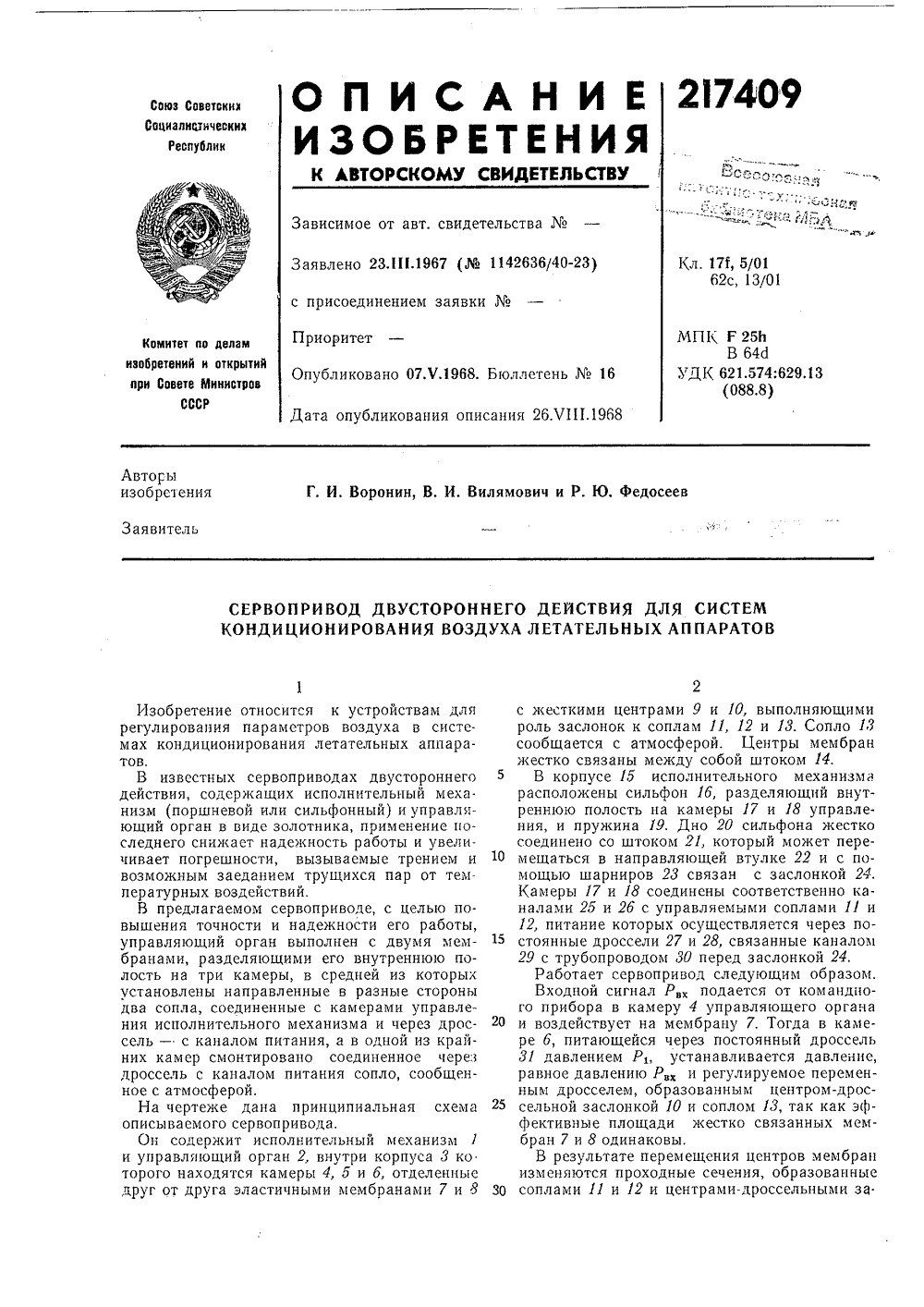

Номер патента: 217409

Опубликовано: 01.01.1968

Авторы: Виль, Воронин, Федосеев

МПК: G05D 16/06, B64D 13/06

Метки: сервопривод, аппаратов, двустороннего, систем, кондиционирования, действия, летательных, воздуха

...втулке 22 и с помощью шарниров 23 связан с заслонкой 24.Камеры 17 и 18 соединены соответственно каналами 25 и 26 с управляемыми соплами 11 и 12, питание которых осуществляется через постоянные дроссели 27 и 28, связанные каналом 29 с трубопроводом 30 перед заслонкой 24,Работает сервопривод следующим образом.Входной сигнал Р,подается от командного прибора в камеру 4 управляющего органа 0 и воздействует на мембрану 7. Тогда в камере 6, питающейся через постоянный дроссель 31 давлением Р устанавливается давление, равное давлению Р,и регулируемое переменным дросселем, образованным центром-дроссельной заслонкой 10 и соплом 13, так как эффективные площади жестко связанных мембран 7 и 8 одинаковы.В результате перемещения центров...

Аэродромная самоходная установка кондиционирования воздуха

Загрузка...

Номер патента: 219399

Опубликовано: 01.01.1968

Авторы: Баруздин, Симанин, Климов, Нистратов, Батышева, Квашина, Халанский, Борисов, Степанова, Данилов, Кондратьев, Чуркин, Смирнов

МПК: B64D 13/06, B64F 1/36

Метки: воздуха, кондиционирования, аэродромная, самоходная

...в отсеки самолета с электронной аппаратурой, в кабину экипажа и скафандры летчиков летом,Для устранения этого недостатка предлагаемая установка снабжена вторым высоконапорным контуром, осуществляющим прокачку воздуха через воздухо-воздушныи радиатор, на выходе которого установлено распределительное устройство, направляющеевоздух (перед подачей его потребителю) в па.раллельно размещенные испаритель фреонаили электрический подогреватель,На чертеже показана принципиальная схема аэродромной установки кондиционирования воздуха.Установка состоитодного фреонового ко А, Степанова, Ю. А. Чуркин,Г. Нистратов, В. Н. Батышева,И. Ф, Данилов, Л, И. Квашинааниндает их в конденсаторы 15, через которые вентилятором 16 продувается наружный воздух....

Регулятор избыточного давления газа

Загрузка...

Номер патента: 236797

Опубликовано: 01.01.1969

Авторы: Федосеев, Чуркин, Воронин

МПК: B64D 13/06, G05D 16/06

Метки: избыточного, регулятор, газа, давления

...25.Принцип работы регулятора.При подаче газа в трубопровод 1 с давлением Р. газ цо каналам 2 через лроссели 3 поцалает в полмембранные полости 1 повторителей 5. Газ с изоыточным лавлением, воздействуя на мембрану 6, изгибает ее. Прц этом мсморана открывает вход газу в сопло 7, связанное с атмосферой. Давление в полости 1 падает ло тех пор, пока не устанявлцваетс 51 равновесие между силой давления газа, действующей на хехбран 5 со стороны полости 4, и силами, созлаваемыми пружиной 8 и давлением газа в налмеморанной полости, лействующими в обратном направлении.Полость 9 первого повторителя (ня чертеже - левый) связана с атмосферой, Полости последующих повторителей каняламп 10 связаны с полостями 1 прелыдуших. Давление в полости 1 кажлого...

Регулятор расхода воздуха

Загрузка...

Номер патента: 236882

Опубликовано: 01.01.1969

МПК: G05D 7/01, B64D 13/06

Метки: воздуха, регулятор, расхода

...уменьшается по отио 0 шсцию к давлениюа входе в трубопровод 1,Перепад давлений на входах 4 и 5 струйногоусилителя образует поток воздуха от входа 4к входу 5, отклоняя тем самым поток воздуха,выходящего из сопла 8 в направлении канала25 И.,давление в канале 1 существенно возрастает, а в канале 14 падает. Повышенное давление с выхода 15 струйного усилителя 6 потрубопроводу 16 попадает в полость 17 э,темента сравнения 18. Под действием повышен 30 ного давления мембрана 19 прогибается, и за236882 11 ) е д м с т ц з 0 б р е г с:1: я Со, гиисг)ь И. КлиновРодик)ор О. Ьилиииова 1 схред Л, Л, Камышникова Корректор С, М, Сигал 3)к)к 1151 10 Рирк 480 Поди:снос 111 Г 11 Комитсга и) дс шм и)о)рс)сии и открьи 1 ири Совсгс Мииисгрои ГССРоскк си...

236930

Загрузка...

Номер патента: 236930

Опубликовано: 01.01.1969

МПК: B64D 13/06, F16K 17/02

Метки: 236930

...изобретения Выпускной (предохр авт. св.163551, от. 15 целью повышения раб на, в стенке его запор отверстие, сообщающе ную вялой мембран дом запорного органа,20 прп этом в отверстии клапан.анительный) ичаюииисч отоспособно ного органа е полость ой и внутре с герметпчн установлен клапан по тем что с сти клапавыполненообразовантнивт обвоой кабинойобратный ен опи. кой 2, под 3, вялой рпуса 1 с крыш орного органа В основном авт. св.163551 опскной (предохранительный) клапщий из корпуса с крышкой, подпрзапорного органа, вялой мембркрепленной на ней трубкой, входяточку клапана, и магистрали, псжатый газ в полость клапана.Настоящее изобретение представдальнейшее усовершенствованиеклапана, позволяющее повысить еспособность в процессе...

Исполнительный клапан системы регулирования давления воздуха в гермокабине летательногоаппарата

Загрузка...

Номер патента: 236931

Опубликовано: 01.01.1969

Авторы: Крицын, Чижиков, Вишн, Воронин, Антонов, Январев, Переплетчиков, Взоров

МПК: B64D 13/06, F16K 17/06

Метки: летательногоаппарата, воздуха, системы, давления, клапан, исполнительный, гермокабине

...дюзы крышки клапана, Это позволяет упростить конструкцию и повысить надежность клапана,На чертеже представлена конструкция исполнительного клапана.Клапан содержит узел 1 избыточного давления, крышку 2, мембрану 8 с пружиной 4, основной клапан 5, корпус 6, дюзу 7, всасывающий патрубок 8, эжектор 9 и трубопровод 10. Давление в надмембранной полости А поддерживается узлом 1 избыточного давления, укрепленным на крышке 2. Подпружиненная мембранасравнивает давление в полости А с давлением в гермокабине.Если давление в полости А меньше давления в гермокабине, мембрана 8 отжимает основной клапан 5 от корпуса 6, и да в гермокабине понижается, Дюза 7, няющая через всасывающий патрубок 8 ревой эжектор 9 полость А с гермок 5служит для...

Исполнительный клапан для систем регулирования давления в герметических кабинах летательных аппаратов

Загрузка...

Номер патента: 236933

Опубликовано: 01.01.1969

Авторы: Медведев, Туфлин, Романов

МПК: B64D 13/06, F16K 17/06

Метки: герметических, кабинах, исполнительный, клапан, давления, систем, летательных, аппаратов

...гя и кабине Предмет изобрст И 51 стем регуликих кабинах й из корпуМРМОРЯНОй, го органа, итем что сости клацасня элястичсоедцненные Нтслез дявИзобретение относится к системам регулирования давления в герметических кабинах летательных аппаратов и, в частности, к исполнительных клапанам для указанных систем.Известные исполнительные клапаны состоят 1 з корпуса, запорного органа с вялой мембраной, закрепленной в разъеме запорцого органа, и опорного диска.Предлагаемый клапан отличается от известных тем, что в клапане полость корпаева разделена эластичной мембраной на две кям(рь:, соединенные каналами с распределителем;явлений командного устройства. Это повышает работоспособность клапана.На чертеже схематически изооражен ои 1- сываемый...

236988

Загрузка...

Номер патента: 236988

Опубликовано: 01.01.1969

МПК: B64D 13/06, G05D 16/06

Метки: 236988

...давления газа.Основным недостатком известных преобразователей давления газа является то, что они без охлаждения не могут быть применены для регулирования потока газа, температура которого превышает допустимую температуру используемых сильфонов.В описываемом преобразователе указанный недостаток устранен благодаря тому, что в нем дроссель сброса давления установлен ца подвижном основании сильфона исполнительного механизма, а трубопровод отбора газа снаожсн тсплоооменником, охлаждающим газ, поступающий в исполнительный меха. низм.На чертеже изображен предлагаемый преобразователь давления газа.Он содержит исполнительный механизм, включающий корпус 1, сильфон 2, дроссель 8 сброса давления, пружину 4 и шток 5, связанный рычагом б с заслонкой...

Система кондиционирования воздуха для летательных аппаратов

Загрузка...

Номер патента: 236998

Опубликовано: 01.01.1969

Авторы: Черненко, Обухов, Антипенко

МПК: B64D 13/06

Метки: аппаратов, летательных, воздуха, кондиционирования

...кондиционирования воздуха и может быть использовано на пассажирских и транспортных летательных аппаратах.Известны системы кондиционированця, в которых свежий воздух из компрессора двигателя первоначально охлаждается в воздуховоздушном радиагоре, установленном в туннеле воздухозаборника, с впрыском воды в охлаждающий забортный воздух.В предложенной системе кондиционцрования снижается расход воды и обеспечивается бескапельное увлажнение воздуха, Зто достигается тем, что смесительная камера увлажнителя сообщается с полостью выходного канала туннеля при помощи трубопровода, в котором вмонтирована регулирующая заслонка, поддерживающая заданную влажность кабинного воздуха,На чертеже изображена предложенная система.Система состоит из...

Влагоотделитель для систем кондиционирования воздуха летательных анпаратов

Загрузка...

Номер патента: 240684

Опубликовано: 01.01.1969

МПК: B64D 13/06

Метки: анпаратов, систем, летательных, влагоотделитель, кондиционирования, воздуха

...ро 1 ор 2 с крыльчаткой и лопастное колесо д, окруженное неподвижным кольцевым водо- сборником 4, который трубой 5 соединен с резервуаром б для сбора воды. В резервуар б вставлена всасывба 7, соедине 1 тпая с разбрызгиваюством 8, выполненным в виде кольгы, в которую вмонгированы эжепути всасыванп 1, между резервуабрызгива ощим устройством,управляемый электромагнитныйа между сливной 11 и продувочноми установлен управляемый клапВлагоотделитель работает следу3 о.1 . Перед полетом резервуар 6 частично заполняется водой. При работе в режиме водоотделения клапан 10 закрыт, а клапан 1 д открыт. Отделенная от воздуха вода из водосборника 1 по трубе 5 поступает в резервуар 6. Излпгпек воды из резервуара по трубам 11 и 12 выбрасывается...

Тепловой диод

Загрузка...

Номер патента: 245153

Опубликовано: 01.01.1969

Авторы: Федосеев, Плюхин, Воронин

МПК: B64D 13/06

Метки: диод, тепловой

...один относительно другого, а торцовая поверхность одного нз них выполнена с коэффициентом теплового излучения, большим коэффициента торцовой поверхности другого теплопровода.На чертеже показана принципиальная схема предлагаемого теплового диода.Тепловой диод состоит из корпуса 1 и установленных в нем с торцовым зазором тепло- проводов 2 и 3. Торцовая поверхность теплопровода 2 выполнена с коэффициентом отражения теплового излучения большим, чем коэффициент отражения теплового излученияторцовой поверхности теплопровода 3. Теплопроводы могут быть изготовлены из кварца,5 металла и других материалов,Тепловой диод работает следующим обра.зом. Если температура теплопровода 2 больше, чем температура теплопровода 3, то и количество тепла,...
