B61L — Управление движением на железных дорогах; средства техники безопасности на железнодорожном транспорте

Страница 70

Устройство для измерения пути и скорости движения отцепов

Загрузка...

Номер патента: 1337304

Опубликовано: 15.09.1987

Авторы: Шкапич, Захаров, Бабченко, Ткачев

МПК: B61L 17/00

Метки: движения, отцепов, пути, скорости

...6. Путевой точечный датчик 8 через формирователь 9 импульсов соединен с входом дополнительного счетчика 10 импульсов, выход которого подан на четвертый вход вычислительного блока 6, а выход блока 11 ввода кода вагона соединен с пятым входом вычислительного блока 6,.Устройство работает следующим образом.При проходе первой тележки вагона над точечным путевым датчиком 8 в счетчик 10 записывается число, соот-. ветствующее числу осей в тележке вагона. Информация из счетчика 10 поступает на шину данных микропроцессорного вычислительного блока 6 и считывается микропроцессором в соответствии с выполняемой программой. Если число осей не соответствует установленному (два для 4-осного нагона, три для 6-осного и четыре для 8-осного), то программа...

Мажоритарное устройство для управления включением исполнительного реле

Загрузка...

Номер патента: 1337305

Опубликовано: 15.09.1987

Авторы: Илюхин, Гавзов

МПК: B61L 19/14, H03K 19/23

Метки: исполнительного, реле, мажоритарное, включением

...преобразователей 6 и 7 появляются импульсы положительной полярности, Когда транзисторы ключевых элементов 4 и 5 закрыты, заряжаются конденсаторы 20, а когда транзисторы ключевых элементов 5 Открываются, они перезаряжаются через диоды 23 на конденсатор 21.При поступлении на входы преобразователей6 и 7 нескольких импульсов положительной полярности (например шести)на конденсаторе 21 Формируется отрицательное напряжение, достаточноедля работы реле 8. Поляризованноеисполнительное реле 8 сработает,если направление тока в обоих обмоткахбудет совпадать. Обмотка реле 8 подключена к источнику 9 питания такимобразом, что оно сработает, если наконденсаторе 21 будет напряжениеотрицательной полярности. При повреждении элементов преобразователей 6...

Устройство для передачи сигналов по рельсовой линии

Загрузка...

Номер патента: 1339044

Опубликовано: 23.09.1987

Авторы: Лисенков, Лызлов

МПК: B61L 23/16

Метки: передачи, сигналов, линии, рельсовой

...блок 15 модулирования входного сопротивления рельсовой линии.Устройство работает следующим образом.При свободной смежной рельсовой линии 14 код в основной рельсовой линии 7 определяется сигналом на управляющем входе передатчика 3 сигнала, поступающим с шифратора 11, а также сигналом на информационном входе, поступающим с переключателя 8 режима работы.При занятости смежной рельсовой линии 14 на питающем конце основной светофора на разрешающее путем подачи соответствующих сигналОВ с дешифратора 1 О на переключатель 8 режима работы и на передатчик 3 сигнала, 1 ил. рельсовой линии 7 формируется кодкрасно-желтого огня. Переключатель8 режима работы, используя сигнал свыхода дешифратора 10, воздействует 5 на информационный вход...

Преобразователь переменного напряжения в постоянное для питания путевых приемников сигналов рельсовых цепей

Загрузка...

Номер патента: 1339822

Опубликовано: 23.09.1987

Авторы: Казарин, Коляда, Чалый

МПК: H02M 7/02, B61L 23/16, G05F 1/56 ...

Метки: рельсовых, цепей, путевых, питания, приемников, постоянное, сигналов, переменного

...7 подключен к аноду стабилитрона 5, Параллельно конденсатору 7 подключена нагрузка 8 (схема путевого приемника).Преобразователь работает следую" щим образом.При появлении на выходе источника 1 напряжения переменного тока отрицательной полуволны напряжения (-,+) последняя заряжает конденсатор 2 через включенные в прямом направлении диод 3 и стабилитрон 5 до амплитудного значения напряжения переменного тока. При появлении на выходе источника 1 напряжения переменного .тока положительной полуволны напряжения (-,+) последняя суммируется с . напряжением заряженного конденсатора 2 и прикладывается к стабилитрону 5 и параллельно включенным диоду 3 и резистору 4, причем диод 3 и стабилитрон 5 для данного суммарного напряжения оказываются...

Устройство для оповещения о приближении поезда к участку путевых работ

Загрузка...

Номер патента: 1341092

Опубликовано: 30.09.1987

Авторы: Васин, Федосов, Жуков

МПК: B61L 23/06

Метки: участку, работ, оповещения, поезда, путевых, приближении

...в нулевом состоянии.В момент занятия первой колеснойпарой приближающегося поезда контролируемой точки на рельсовом путиоптическая связь между светодиодом 3и фатадиодом 4 прерывается, а положительный потенциал на выходе выпрямителя б сменяется нулевым. При этомблок 1 О начинает счет импульсов, поступающих ат генератора 2,При отрицательном перепаде потенциалов на выходе выпрямителя 6 и навыходе формирователя 7, построенного,например на НС-цепочке, формируетсякратковременный импульс, пад действием которого блок 9 приводится в нулевое состояние. Таким образом, подсчет числа поступивших импульсов вблоки 9 и О начинают одновременно.Однако, если счет импульсов блоком 10измерения скорости происходит домомента освобождения очередным...

Устройство считывания информации для транспортного средства

Загрузка...

Номер патента: 1341093

Опубликовано: 30.09.1987

Авторы: Скабалланович, Вериго, Ваванов

МПК: B61L 25/02, G08G 1/12

Метки: транспортного, средства, считывания, информации

...к 25управляемому аттенюатору 11, соединенному с отражателем 12, шифратора13,один вход которого подключен квыходу блока 14 набора номера, адругой - к блоку 15 синхронизациивременных интервалов, питающий входкоторого подключен к выпрямителю 16,соединенному с резонансным приемнымконтуром 17.Предлагаемое устройство работает35следующим образом.Передатчик 3 генерирует непрерывный немодулированный СВЧ-сигнал, который при прохождении локомотивамимо опознавательного узла 2 прини Омается антенной 10 и проходит черезуправляемый аттенюатор 11 на отражатель 12. Отраженный сигнал вторичнопроходит через управляемый аттенюатор 11 и антенну 1 О и излучается всторону локомотивного опросного блока 1. Величина затухания аттенюатора 11 изменяется...

Устройство для оповещения пассажиров в поезде

Загрузка...

Номер патента: 1341666

Опубликовано: 30.09.1987

Авторы: Яценко, Дудниченко

МПК: B60Q 1/00, B60Q 5/00, B61L 29/00 ...

Метки: пассажиров, оповещения, поезде

...его выключения после проследования станции.Блок 4, если в соответствии с программой движения поезда остановка поезда на данной станции запланирована, включает блок 6 и выдает сигнал в блок 7, с выхода которого че-. рез дешифраторы 14, 15 и 16 информация поступает на индикатор 18 наименования данной станции, индикатор 19 наименования последующей станции и контрольный индикатор 17, находящийся у машиниста, и в блок 9 об информации на индикаторах 18 и 19, После остановки и дальнейшего выхода поезда со станции импульс с выхода формирователя 3, поступающий на индикатор 18, выключает его. На индикаторе 19 остается информация о наименовании следующей станции по маршруту движения. Если остановка поезда на данной станции не предусмотрена...

Устройство для автоматического ограждения переезда

Загрузка...

Номер патента: 1342796

Опубликовано: 07.10.1987

Авторы: Ерохин, Угрюмов, Бакулин

МПК: B61L 29/32

Метки: переезда, ограждения

...3 будет периодически появлятьсявеличина временного интервала, прямопропорциональная расстоянию до колесной пары, Эта величина поступает напервый вход блока 4 и запоминаетсяэлементами 9 и 10. Следующий зондирующий импульс приведет к тому, чтоповторно измеренное расстояние будетзаписано только в элементе 10, таккак элемент 13 не будет иметь разрешения на запись, а оно поступает черезодин зондирующий импульс. Это обеспечивает цепь элементов 12 и 13 триггера 14, которая работает следующимобразом,При поступлении первого зондирующего импульса по второму входу блока 4 ца вход элемента 12 его состояние не изменится. При подаче второгозондирующего импульса на выходе элемецга 12 появится импульс, который изменит на некоторое время состояние...

Устройство для контроля скорости подвижного состава

Загрузка...

Номер патента: 1344670

Опубликовано: 15.10.1987

Авторы: Бурдукова, Алиев, Полевой, Панкрац

МПК: B61L 3/16

Метки: подвижного, скорости, состава

...11 реле времени включены последовательно соединенные резистор 12 и конденсатор 13. Параллельно цепи питания повторителя 11 реле времени включены параллельно соединенные фронтовой контакт 14 путевого реле и контакт 15 сигнального реле (на чертеже не показано).Устройство работает следующим образом.С момента вступления подвижного состава на рельсовую цепь размыкаются контакты 10 и 4 путевого реле, а повторитель 1 продолжает удерживать якорь только за счет цепи самоблокировки через контакт 11,1. Поляризованные якоря реле 5 и 9 занимают нормальное положение. Затем замыкает цепь путевая педаль 1 и обес точивается фиксирующее реле 5, обрывая своим контактом 5,1 цепь реле 8 времени. После срабатывания датчика 2 реле 5 вновь возбуждается, но уже...

Дешифратор для числовой кодовой автоблокировки

Загрузка...

Номер патента: 1344671

Опубликовано: 15.10.1987

Авторы: Капуста, Аушев, Луковнев, Соколов, Иванова, Рогатнев, Крайнов, Соболев

МПК: B61L 23/14

Метки: кодовой, числовой, автоблокировки, дешифратор

...Сигнальное реле 4 желтого огня имеет замедление (0,9 с), поэтому у него фронтовые контакты замкнуты до поступления подподпитки в следующем цикле.К началу поступления нового цикла кода КЖ реле-счетчики 1 и 2 находятся в1 исходном состоянии. В этом случае осуществляется подпитка дополнительного реле5 и затем сигнального реле 4 желтогоогня в новом цикле.Дешифрация желтого огня кода Ж осуществляется следующим образом,20 Срабатывание реле-счетчика 1 в первомимпульсе осуществляется, как и в коде КЖ.Срабатывание реле-счетчика, 2 в интервалетакже осуществляется как в коде КЖ. Однако реле-счетчик 1 получает подпитку вовтором импульсе по цепи блокировки черезсвой контакт 1.1, а реле-счетчик 2 находится на самоблокировке через собственный...

Система телемеханики с временным разделением каналов для электрической централизации стрелок и сигналов

Загрузка...

Номер патента: 1345362

Опубликовано: 15.10.1987

Авторы: Гавзов, Коробов, Дрейман

МПК: B61L 19/14, H04J 3/04

Метки: сигналов, каналов, стрелок, электрической, временным, централизации, телемеханики, разделением

...следующим образом,Под действием тактовых импульсов с выхода генератора 1 на вход распределителя 2 распорядительного поста и с выхода генератора 14 на вход распре делителя 9 исполнительного поста обараспределителя подключаются синхронно и синфазно, В конце каждого цикла работы тактовых распределителей 2 и 13 блок 4 распорядительного поста формирует групповой сигнал синхронизации в первую линию 5 связи и уста1345362 6менно на входы блока 18 контроля синфазности поступают сигналы с выходаблока 85 формирования сигнала цикловой синхронизации и с выхода селектора 86 длительности. Если эти два сигнала совпадают по времени в течениенескольких циклов работы системы, навыходе блока 18 формируется напряжение, достаточное для срабатывания иудержания...

Устройство для управления стрелочным электроприводом

Загрузка...

Номер патента: 1346474

Опубликовано: 23.10.1987

Автор: Ломтатидзе

МПК: B61L 7/08

Метки: электроприводом, стрелочным

...5, или пробое симистора 9 ),сниц )1 егьеи ф;ы ц верхнем вых .цом:сжиче 1 н гп рс(р 5, илц при пробое с ч гор 1 О ц цц,спиц второй фазы (От с.охрцито, 5 3) ц с 1)едцс (выходном) зажиме реерсор 5 рсс 2 контроля отключается аналогично. 2. П робой двух си м и с торов, входы ко горых подкгкцецы к одной и той же фзе (симисторы 6 и 8 или 7 и 9).При этом виде повреждения йоявляегсц одна и та жс фаза на двух зажимах на выходе бесконтактцого реверсора 5. 11 пример, при пробое симисторов 6 ц 8 црвая фаза гоявляется ца верхнем (ццжцем) зажимах на выходе реверсора 5. Вслсдстие этого возбуждается только реле 12 контроля по следующей цепи: верхний зажим реверсора 5 - резистор ограничителя 34 тока - диод выпрямителя 37 и нижний зажим реверсора 5 -...

Устройство для включения электромагнитного реле

Загрузка...

Номер патента: 1346475

Опубликовано: 23.10.1987

Автор: Бразин

МПК: B61L 19/14

Метки: реле, электромагнитного, включения

...Создаваемая при этом ЭДС самоиндукции, многократно превосходящая величину напряжения источника 5 постоянного гока и суммируемая с его напряжением 1, обеспечивает отпирание динистора 4 и последующее протекание изменяющегося по величине и во времени тока через обмотку 1 реле, ограничительный резистор 3 и открытый динистор 4, При этом величина тока становится достаточной для завершения цикла работы реле по притяжению его якоря. После замыкания замыкаюших контактов 2.2 реле динистор 4 шунтируется, при этом исключается в цепи обмотки 1 реле дополнительное сопротивление, имеющее нелинейный харак гер.В рассматриваемый переходный период работы реле (фиг. 1) наибольшая величина протекающего тока через его обмотку 1 будетбольшей при...

Устройство локомотивной сигнализации

Загрузка...

Номер патента: 1346476

Опубликовано: 23.10.1987

Авторы: Леонов, Ежова

МПК: B61L 23/16

Метки: сигнализации, локомотивной

...В цепи питания реле 13 и 14, прерывателя 22 тока и клапана 15 введен замыкающий контакт 24 реле бдительности (не показано).Устройство работает следующим образом.1 ри желтом, желтом с красным, белом или красноч огнях локомотивного светофора периодически контактом 12.1 реле 12 Обрывается цепь питания реле 13 и 14 и одновременно замыкается цепь лампы 23. Реле 13 и 14, отключенные от источника 16, относите,гьно которого они соединены параллельно, оказываются включенными послеповатсльно друг с другом по отношению к конденсатору 5. Ьлагодаря тому, что один и тот же ток разряда протекает одновременно по обмоткам обоих реле время их замедления увеличивается вдвое при сохранении емкости конденсатора 5 и значении резистора 21, соответствующем...

Рельсовая цепь переменного тока

Загрузка...

Номер патента: 1348251

Опубликовано: 30.10.1987

Авторы: Ежова, Леонов

МПК: B61L 23/16

Метки: рельсовая, цепь, переменного

...нарушается соответствие фаэ и частот на приемнике 7. Изобретение относится к устройствам автоматики и телемеханики на жедежности,На фиг.1 представлена принципиальная схема разветвленной рельсовой цепи," на фиг.2 - то же нераэветвленнойрельсовой цепи; на фиг.3 - то же,с приемником в центре.Рельсовая цепь содержит подключенные к рельсам 1 генераторы 2,3 частоты и через фильтры 4,5 и преобразователь 6 частоты приемник 7, 15Рельсовая цепь работает следующимобразом,Сигналы различных частот от генераторов 2,3 по рельсам 1 поступаютна фильтры 4,5. От первого фильтра ,о4 сигналы одной частоты подаются напервый элемент приемника 7, которыйвыполнен фазочувствительным. С другого фильтра 5 сигналы второй частоты поступают на преобразователь 6 и 25...

Устройство телеконтроля состояния стрелок и сигналов

Загрузка...

Номер патента: 1348252

Опубликовано: 30.10.1987

Авторы: Щиголев, Дубров, Соколов, Глазов

МПК: B61L 25/06, G08G 1/01

Метки: стрелок, телеконтроля, состояния, сигналов

...повышение достоверцости принятой информации. Триггер 22Прц ЭТОМ ОбССцЕЧцВаЕт фцКСацИЮ Напнчия настросчцого импульса в каждомтакте, Каждое с.рзбатывание триггера22 регистрируется счетчиком 46. Иавходы формирователя 50 поступают три(по числу цитюш 1 х фаз) напряженияс периодом 002 с, сдвинутые Относительно друг друга на 120 , Однако наего вЫходе прис; ттв,ют три цсследовательности импульсов с периодом следования 0,01 с, сдвинутые относиотельно друг друга на 120 . При совпадении настроечного импульса, постуцвцего из приемника 16 через третий э емент И 26, и импульса одной цз последователцостей формирователя 50 срабатывает блок 51. Выбранная последовательность импульсов с его выхода поступает ца счетчик 47 емКостью 1 я, который...

Устройство для контроля скорости движения поезда

Загрузка...

Номер патента: 1350072

Опубликовано: 07.11.1987

Авторы: Розенберг, Яблонский, Спектор, Любимов, Хромушкин, Аулов

МПК: B61L 3/20

Метки: движения, поезда, скорости

...первый преобразователь 7 на вход исполнительного блока 10, связанного, например, с электропневматическим клапаном торможения (не показан). При наличии сигнала высокого уровня на входе исполнительного блока 10 разрешается движение поезда.Схема преобразователя 7 входного сигнала обеспечивает исключение опасных отказов, а именно при отсутствии питания преобразователя сигнал на его выходе отсутствует. Если при движении поезда со скоростью, большей максимальной скорссти первой ступени (10 км/ч), возникает неисправность датчика 1 скорости, приводя 1 цая к исчезновению на его входе импульсного сигнала, то надежно обеспечивается экстренная остановка поезда. Г 1 ри отсутствии импульсов на входе блока 2 контроля импульсного сигнала напряжение на...

Устройство для передачи кодовых сигналов по рельсовой линии

Загрузка...

Номер патента: 1350073

Опубликовано: 07.11.1987

Авторы: Куксов, Тран, Скороходов, Кабельский

МПК: B61L 3/20

Метки: линии, рельсовой, кодовых, передачи, сигналов

...обесточнваться и вставать под ток путевые реле и рслс фиксации иослсдГГего вагона поезда других блок-участков.Все защитные реле при этом будут возбуждены за счет замедляю;цих блоков 6, 20 несмотря на то, что за время нахожденияпоследнего вагона поезда, каждое из них будет отключено от источника питания контактом реле фиксации последнего вагона поезда сьоего блок-участка на время занятия рельсовой цепи поездом.В случае остаГ;овки поезда (последнийвагон Оста:Гся нГ рельопон ли 4) хождении его в этом состоянии более расчетного времени прохождения поезда ио перегону, и при этом ироизоцГло ошибочное изменение направления движения, обесточится защитное реле ГЗ, которое своим контактом 13.1 разорвет цепь ксдирования от входного конца...

Устройство для перевода стрелки

Загрузка...

Номер патента: 1350074

Опубликовано: 07.11.1987

Авторы: Соловьев, Гниломедов, Яковлев

МПК: B61L 5/10

Метки: перевода, стрелки

...установлено с возможностью поступательно-вращательного перемещения, причем на колесе 6 закреплен рычаг 8 с конечным выключателем 9, включаемым в цепь сигнализации.Устройство работает следующим образом, Перевод из одного крайнего положения в другое осуществляется перемещением шиберной рейки стрелочного электропривода. При этом контрольные линейки стрелки, связанные одними своими концами с остряками, воздействуют на зубчатую рейку 2, одна из контрольных линеек передает ей воздействие от остряка стрелки. Одновременно шиберная рейка 4 электропривода воздействует на зубчатую рейку 5.Зубчатая рейка 2 находится в зацеплении с зубчатым колесом 6, обладающим возможностью поступательного движения, а зубчатая рейка 5 находится в зацеплении с обоими...

Устройство для питания рельсовых цепей

Загрузка...

Номер патента: 1350075

Опубликовано: 07.11.1987

Авторы: Беляев, Эткин, Колюжный, Андреева, Коган, Масайтис

МПК: B61L 23/16

Метки: рельсовых, цепей, питания

...образом.Выходное напряжение с местного преобразователя 2 через конденсатор 14 и резистор 1 О подается на стабилитрон 8. Стабилитрон 18 шунтирует отрицательную полу- Волну поступающего напряжения и ограничивает положительную полуволну на уровне напряжения стабилизации. За время дейстВия положительной полуводны конденсатор 6 заряжается через резистор 13 до напряжения включения однопереходного транзистора 21, который открывается и разряжает конденсатор 16 на светодиод 20. Времяза. дающие конденсатор 16 и четвертый резистор 13 обеспечивают неоднократное включение однопереходного транзистора 21 за время положительной полуволны напряжения. Выходное напряжение путевого преобразователя 1 поступает на аноды диодов 8 и 9, а также на катодь,...

Рельсовая цепь

Загрузка...

Номер патента: 1350076

Опубликовано: 07.11.1987

Авторы: Подгорелкина, Леушин

МПК: B61L 23/16

Метки: рельсовая, цепь

...наб., д. 4/5 Производственно-полиграическое предприятие, г. Ужгород, ул. Проектная, 4Изобрсгенис относится к устройствам хкелсз 11 одорожной автоматики и телемеханики, в частности к рельсовым цепям.ель изобретения - повышение надежности.На чертеже представлена принципиальная схема рельсовой цепи.Рельсовая цепь содержит дроссель-трансформатор 1 релейного конца, первичная обмотка которого подключена к рельсовой линии 2, а к сигнальной обмотке через контакт 3 автоматического выключателя подключен вход путевого фильтра 4 с параллельно подключенным нелинейным сопротивлением 5, а к выходу путевого фильтра 4 подключены параллельно вход режекторного фильтра 6 и контрольное реле 7 с контактом 7.1, путевое реле 8, через тыловой контакт 8....

Устройство для контроля кодовой рельсовой цепи

Загрузка...

Номер патента: 1353683

Опубликовано: 23.11.1987

Автор: Соколов

МПК: B61L 23/16

Метки: кодовой, рельсовой, цепи

...замыкание изолирующих стыков 9 отсутствует, то число, записанное в регистр 30 памяти, не меняется. Однако если произойдет короткое замыкание изолирующих сты ков 9, то реле 2 начинает срабатывать и отимпульсов смежной рельсовой линии 8, при этом в виду наложения кодовых циклов разной длительности начинают меняться число кодовых импульсов в цикле и длитель ность самого цикла. Поэтому как только вкаком-то цикле изменяется число кодовых импульсов, регистр 30 воспринимает это новое число и на одном из его выходов возникает перепад напряжения, под действием которого соответствующий формирователь 31 0 коротких импульсов вырабатывает короткийимпульс, поступающий через элемент ИЛИ 32 на вход управления регистра 33. Под действием этого импульса в...

Устройство для изменения направления движения поездов в автоблокировке

Загрузка...

Номер патента: 1353684

Опубликовано: 23.11.1987

Авторы: Попов, Полушкин, Аркатов, Шадрин, Елесин

МПК: B61L 23/22

Метки: направления, автоблокировке, изменения, поездов, движения

...10,2 реле 10 и размыкающий контакт 6.1 реле 6 подключены последовательно соединенные станционные поляризованные контрольные реле 47 с контактами 47.1 и 47.2 реле 48 с контактами 48.1 и 48.2, в линейную цепь через контакт 44.1 реле 44 последовательно с одной обмоткой реле 12 включена одна обмотка четвертого медленно действующего реле-повторителя 49 с контактами 49.1 - 49.3, другие обмотки реле 42 - 44 и 49 подключены к источнику 14. Контакт 49.2 реле 49 включен в цепь питания одной обмотки реле 18, цепь самоблокировки которой образована последовательно соединенными собственным контактом 18.3, контактом 44.3 реле 44 и переключающим контактом 47.2 реле 47, через переводное положение которого к источнику 14 питания подключена другая обмотка...

Устройство для счета разгруженных вагонов

Загрузка...

Номер патента: 1355530

Опубликовано: 30.11.1987

Авторы: Юрченко, Волков

МПК: B61L 1/16

Метки: счета, вагонов, разгруженных

...Через контакт 4.1 реле 4 заряжается конденсатор 8 и остается заряжен,пока контакт 4.1 замкнут,При замыкании контакта реле контроляповорота ротора 3 при перевороте вагонаобмотка реле-формирователя 6 подключается к источнику питания по цепи: полюс 1 источника питания, резистор 9, контакт 4,1,контакт 6.1, контакт 5, обмотка реле-формирователя 6 и полюс 2 источника питания. До начала трогания якоря реле-формирователя 6 ток в его обмотке протекает от источника питания, а с момента размыкания контакта 6.1 до моментазамыкания контакта 6.2 ток через обмотку реле-формирователя 6 протекает по цепи:первая обкладка конденсатора 8, контакт 5,обмотка реле-формирователя 6 и вторая обкладка конденсатора 8. После замыканияконтакта 6.2 обмотка...

Рельсовая цепь постоянного тока

Загрузка...

Номер патента: 1355531

Опубликовано: 30.11.1987

Авторы: Леонов, Ежова

МПК: B61L 23/16

Метки: рельсовая, постоянного, цепь

...следующим образом.При свободной рельсовой цепи питание ее осуществляется импульсами постоянного тока от источника 2 напряжения через контакт 1.1 маятникового трансмиттера 1. Импульсное путевое реле 18 воспринимает эти импульсы от преобразователя через контакт 12 маятникового трансмиттера 1. В линейную цепь посылаются импульсы переменного тока, которьн воспринимаются импульсным приемником 24 через линейный трансформатор 25. Так как питание импульсного путевого реле 18 и приемника 24 импульсных реле осуществляется через контакты трансмиттера 1, то эти реле работают синхронно. Реле 22 синхронизации будут находиться под током только в том случае, когда контакты импульсного путевого реле 18.1 и приемника 24.2 будут замыкаться и...

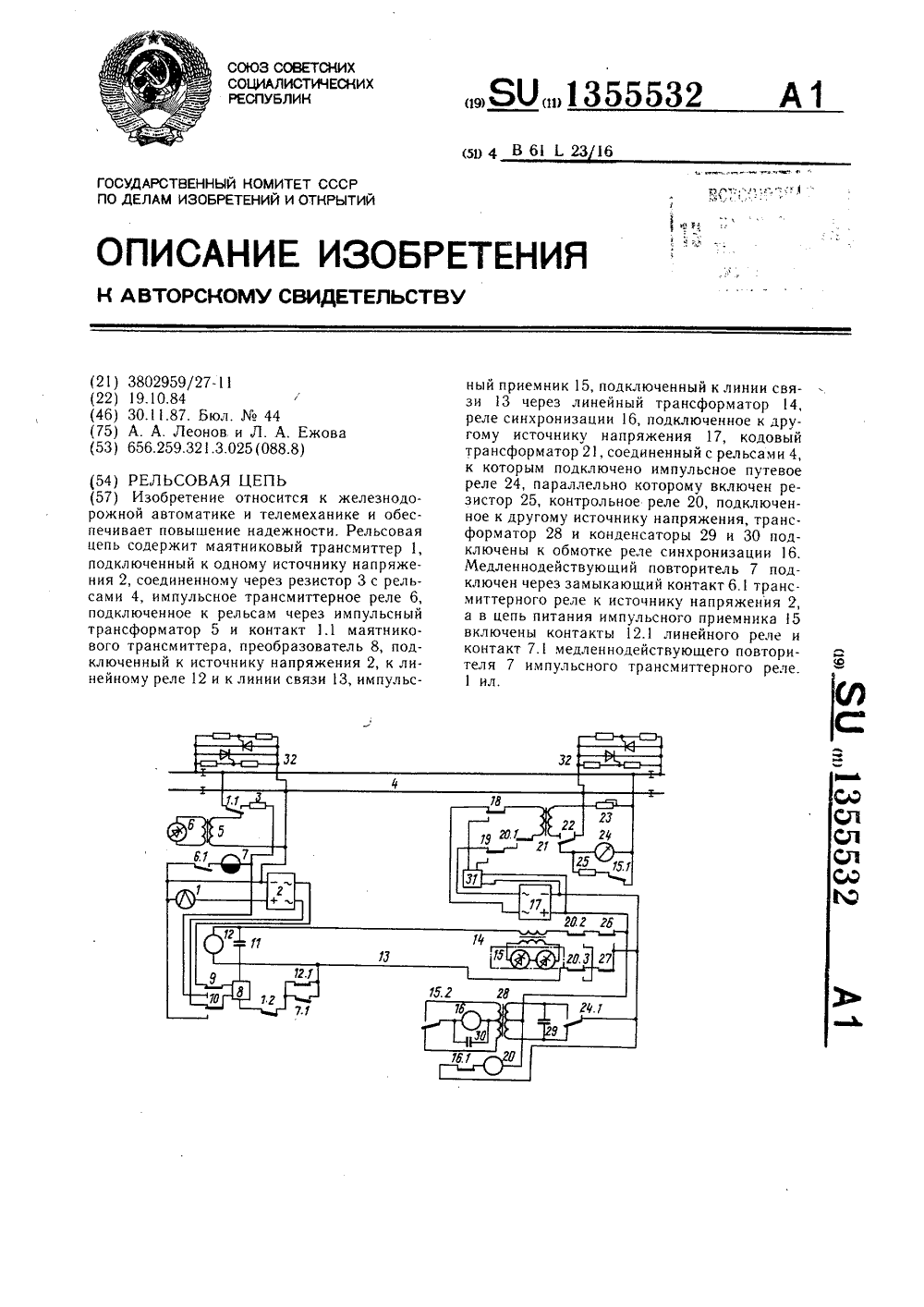

Рельсовая цепь

Загрузка...

Номер патента: 1355532

Опубликовано: 30.11.1987

Авторы: Ежова, Леонов

МПК: B61L 23/16

Метки: рельсовая, цепь

...маятникового трансмиттера 1 в линейную цепь 13 посылаются импульсы переменного тока, которые воспринимаются приемником 15 через линейный трансформатор 14. Так как питание импульсного путевого реле 24 и приемника 15 осуществляется через контакты одного трансформатора 1, то они работают синхронно. Реле синхронизации 16 будет находиться под током только в том случае, когда контакты 24.1 и 5.2 будут замыкаться и размыкаться одновременно. Через контакт 16.1 реле 16 под током находится реле 20, которое дает информацию о свободности рельсовой цепи. При возбуждении импульсного путевого реле от какой-либо помехи будет нарушена синхронность работы контактов 15.2 и 24.1, что вызывает обесточивание реле 16 и затем реле 20.При появлении тока...

Путевой приемник для рельсовой цепи

Загрузка...

Номер патента: 1355533

Опубликовано: 30.11.1987

Авторы: Шадрин, Костроминов, Иванов, Аркатов, Капитоненко, Попов

МПК: B61L 23/16

Метки: рельсовой, приемник, путевой, цепи

...и 10 через резистор 11. Есличастота и фаза переменного тока в импульсесовпадает с частотой и фазой опорного сигнала, то для одного полупериода открывается транзистор 9, а для другого - транзистор 1 О. В результате включается реле 2,Когда фронтовые контакты 1. и 2.1 реле 1и 2 замкнутся, в цепи импульсно-аналоговогопреобразователя 3 протекает ток в обмоткереле 4 через диод 6, Вследствие совпадения магнитных потоков в первой и второйобмотках реле 4 оно включается, замыкая 40 контакты 4. и 4.2, подготавливая цепь питания реле 5. По окончании входного импульса выключаются реле 1 и 2 и тыловыми контактами 1.3 и 2.2 подключают к источнику питания реле 5, а реле 4 в это время удерживает якорь в гритянутом состоянии за счет замедления на...

Устройство опознавания подвижных объектов

Загрузка...

Номер патента: 1355985

Опубликовано: 30.11.1987

Авторы: Иванцов, Матвийчук, Гончаренко, Гудым, Терещенко, Щербак

МПК: G06K 7/10, B61L 25/02

Метки: опознавания, подвижных, объектов

...и (-1)-го тактов, Этот код запоминается в -й ячейке памяти другого запоминающего блока 15.После завершения адаптации устройство автоматически переходит в режим опознавания. 20 25 3"- 35 40 4550 55 В режиме опознавания предлагаемое устройство работает следующим образом. Счетчик-регистр 11 переводится в режим регистра. Коды с выхода одного запоминающего блока 12 через счетчик-регистр 11 поступают на вход цифроаналогового преобразователя 2, на выходе которого формируется напряжение, соответствующее средним частотам эталонных резонаторов 7. С выхода другого запоминающего блока 15 код, соответствующий крутизне амплитудно- частотной характеристики высокочастотного генератора 5, подается на вход перемножающего цифроаналогового преобразователя...

Рельсовая цепь

Загрузка...

Номер патента: 1357292

Опубликовано: 07.12.1987

Авторы: Степенский, Зенкович, Кравцов

МПК: B61L 23/16

Метки: цепь, рельсовая

...вход 15 коммутатора 17 входных сигналов обеспечивает поочередное во времени под 5 10 15 20 25 30 35 ключение к входу аналого-цифровогопреобразователя 14 управляемых входов 22-25, В аналого-цифровом преобразователе осуществляется преобразование непрерывного сигнала в цифровуюформу. Цифровые сигналы, соответствующие уровням непрерывных сигналовв точках подключения согласующихустройств к рельсовой линии, запоминаются во время действия первого такта в блоке 13 контроля занятостирельсовой линии. Далее блок контролязанятости рельсовой линии вычисляетотношение уровней сигналов на смежных управляемых входах коммутатора17 входных сигналов. Так вычисляетсяотношение уровней сигналов на входах22 и 23, 24 и 24, 24 и 25, Если каждое из вычисленных...

Устройство контроля состояния рельсовых цепей
