Самосвальный кузов транспортного средства для перевозки легковесных грузов

Загрузка...

Номер патента: 971689

Опубликовано: 07.11.1982

Авторы: Мирза-Ахмедов, Сливинский, Глущенко, Белага

МПК: B60P 1/28

Метки: средства, самосвальный, перевозки, транспортного, грузов, легковесных, кузов

...кузов следующим образом. 20Для загрузки кузова, например, хлопком-сырцом в цилиндр 15 подают давление, вследствие чего рычаги 14 начинают поворачиваться по стрелке А (см. фиг. 1), что способствует перемещению шарнирно соединенных тяг 13 по стрелке Б (см, фиг. 1), Это приводит к их складыванию и положению, показанному на фиг. 2. Такое положение тяг 13 приводит к тому, что последние упираются в ограничители 17 и перемещают борта 11 вверх по стрелке В (см, фиг. 2), Перемещение бортов 11 сопровождается проскальзыванием пальцев 8 в натгравляющих 10 и пальцев 9 в направляющих 12 до тех пор, пока пальцы 9 не освободятся из вертикальных частей направляющих 12, что обеспечит возможность освобождения борта 11. При этом борт 11,провернувшись нв...

Кузов самосвального транспортного средства для перевозки легковесных грузов

Загрузка...

Номер патента: 971690

Опубликовано: 07.11.1982

Авторы: Глущенко, Мирза-Ахмедов, Сливинский

МПК: B60P 1/28

Метки: легковесных, кузов, средства, перевозки, грузов, самосвального, транспортного

...для перевозки легковесных грузов содержит платформу 1, к которойжестко присоединены основные торцовыеборта 2 и шарнирно основные боковыеборга 3, С бортами 2 жестко связанынадставные торцовые борта 4, снабженные 1 ов верхней части направлякещми 5 с пазами 6, в которых подвижно установленыкронштейны 7, К кронштейнам 7 с помощью шарниров 8 присоединены боковыенадставные борта 9.15Кронштейны 7 каждого борта 3 соединены силовым цилиндром 10.Работает кузов самосвального транспортного средства следующим образом,.Пля увеличения фронта приема хлопка- осырца в момент высыпания его из бункерахлопкоуборочной машины подают давлениев корпус цилиндра 10. При этом штоквыдвигается и кронштейны 7 переминаются по пазам 6 направляющих 5 до тех...

Подъемник транспортного средства

Загрузка...

Номер патента: 971691

Опубликовано: 07.11.1982

Авторы: Мотков, Шакирзянов, Гафаров, Бувайло

МПК: B60P 1/54

Метки: средства, подъемник, транспортного

...на поворотной колонне,а другое имеет силовой цилиндр подьема и на свободном его конце закреплена люлька, и связанный с однимзвеном стрелы грузоподьемный крок,о т л и ч а ю щ и й с я тем,что,с целью улучшения его эксплуатационных характеристик, он снабжен шарнирно закрепленной на одном звенестрелы дополнительнои стрелой, несущей на свободном конце указанныйкрюк и имеющий фиксатор ее требуемого положения, установленный наодном звене, при этом силовой цилиндр подъема закреплен на другомзвене стрелы шарнирно и шарнирносоединен с дополнительной стрелой.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРй 129895, кл.В бб Е 11/04, 19592, Авторское свидетельство СССРИ 146014, кл. В 66 Г 11/04, 1961(прототип),3...

Самосвальное транспортное средство

Загрузка...

Номер патента: 975471

Опубликовано: 23.11.1982

Авторы: Дихтяр, Трясак, Павлов, Мартыненко

МПК: B60P 1/28

Метки: транспортное, средство, самосвальное

...П-образный 5 скребок 2. В кузове продольно размещена гибкая тяга 3, передний конец которой прикреплен к шарниру 4, уста новленному в верхней части .переднего торцового борта кузова 1. Другой ко- ф нец гибкой тяги 3 прикреплен к шарниру 5, размещенному на нижней поверхности днища кузова 1. На гибкой тяге 3 закреплены жестко противовес 6 и с возможностью перемещения допол- И нительный скребок 7, представляющий собой нож.Транспортное средство работает следующим образом,Перед погрузкой грунта в кузов 26 тяга 3 с противовесом 6 и скребком 7 остаются в первоначальном положении за счет параметров расположения грунта в объеме. образованном кузовом 1 и скребком 7. При этом насып ной грунт давит на скребок 7 с силой Р, прижимая его к днищу...

Устройство для крепления на платформе контейнера

Загрузка...

Номер патента: 975472

Опубликовано: 23.11.1982

Авторы: Донченко, Кохан, Харченко, Коновалов

МПК: B60P 7/13

Метки: контейнера, крепления, платформе

...другим - в диск 10,Диск 10, .в свою очередь, опирается настопорный болт 3. Вертикальная полостькорпуса закрыта крышками 11 и 12, которые.эакреплены винтами 13.Опорная плита 14, установлена наплатформе (не показана), служит для устройства, На плиту 14 опирается опорноекольцо 15 контейнера 16,Устройство рв ботает следующим обра 40зом,Контейнер 16 опускается в имеющийсяв плите 14 проем и опирается на плитуопорным кольцом 15. Закрепление контейнера 16 осуществляется фиксатором при45йомошипривода, ходовой винт 4 которого спомощью маховика 7 обеспечивает синхронное сближение полэунов 5 и 6, кото,рые,в свою очередь, воздействуют нафиксатор 2 и перемещают его. При этомна первом этапе движения ползуны 5 и6 взаимодейсвуют с фиксатором 2...

Самосвальное транспортное средство с трехсторонним опрокидыванием

Загрузка...

Номер патента: 977230

Опубликовано: 30.11.1982

Авторы: Мелик-Саркисьянц, Шпак, Белокуров

МПК: B60P 1/16

Метки: средство, опрокидыванием, самосвальное, трехсторонним, транспортное

...отверстиями 7, в которые пропущены клинья 8 мехайизма Фиксации стяжек. Механизм Фиксации стяжек содержит автоматический привод управления клиньями 8, который выполнен в виде, например, двухсекционного гидроцилиндра 9, поршня 10 которого нагружены возвратными пружинами 11 и соединены штоками 12 с клиньями 8. Полость 13 двухсекционного гидроцилиндра включена трубопроводом 14 в напорную магистраль гидросистемы опрокидывания кузова.Транспортное средство работает следующим образом.В транспортном положении кузова диагональные стяжки 5 находятся в ослабленном состоянии и не препятствуют кручению рави при движении транспортного средства, При необходимости проушины 6 стяжек могут иметь ограниченное перемещение она клиньях 8 за счет...

Кузов самосвального транспортного средства для перевозки легковесных грузов

Загрузка...

Номер патента: 977231

Опубликовано: 30.11.1982

Авторы: Курценко, Юшин, Сатволдиев, Рашидов

МПК: B60P 1/28

Метки: грузов, средства, перевозки, транспортного, легковесных, самосвального, кузов

...6 и стойки 7, обтянутых эластичным материалом. Дуга6 и шарнирно закрепленная на нейстойка 7 образуют каркас секции.Каркасы секций шарнирно связаны посредством тяг 9 с двуплечими рычагами 10. Тяги 9 соединены с рычагами 11, жестко закрепленными надугах 6. Рычаги 10 шарнирно установлены на торцовых бортах и несут насебе запорные механизмы, состоящиеиз рукоятки 12, стержня 13 и пружин 14 На торцовых бортах 2 такжежестко закреплены дугообразныекронштейны 15 с гнездами 16. Эластичный материал 8 с торцовых сторонимеет косынки 17; к которым прикреплены упругие связи 18,Кузов Функционирует следующимобразом.. Перед загрузкой тракторист полностью открывает секцию, расположенную со стороны выгружаемого бункераи приподнимает секцию...

Транспортное средство для перевозки тяжеловесных крупногабаритных грузов

Загрузка...

Номер патента: 977232

Опубликовано: 30.11.1982

Авторы: Круглов, Малышев, Юркин, Павлов, Ермаченко

МПК: B60P 3/40, B62D 53/06

Метки: перевозки, грузов, тяжеловесных, крупногабаритных, транспортное, средство

...4. Механизм 5 подъема расположен на тягаче и снабжен поперечной балкой 6, выполненной с воэможностью сцепления с передней частью рамы полу прицепа, состоящей иэ двух симметричных относительно ее продольной осиполовин 7, крепящихся к грузовой раме шарнирно с воэможностью поворота в продольных вертикальных плоскостях.Половины передней части рамы по" луприцепа имеют ограничители угла 5 поворота в виде штанги 8, шарнирно закрепленной одним концом к перед" ней части рамы полуприцепа, а другим - скользящим.по боковому пазу 9 грузовой рамы, имеющему в конце 10 упор 10.При сцеплении тягача 1 с полуприцепом 2 первый подъезжает ко второ" му таким образом, что поперечная балкаалка 6 тягача оказывается между по, 35 ловинами 7 передней части...

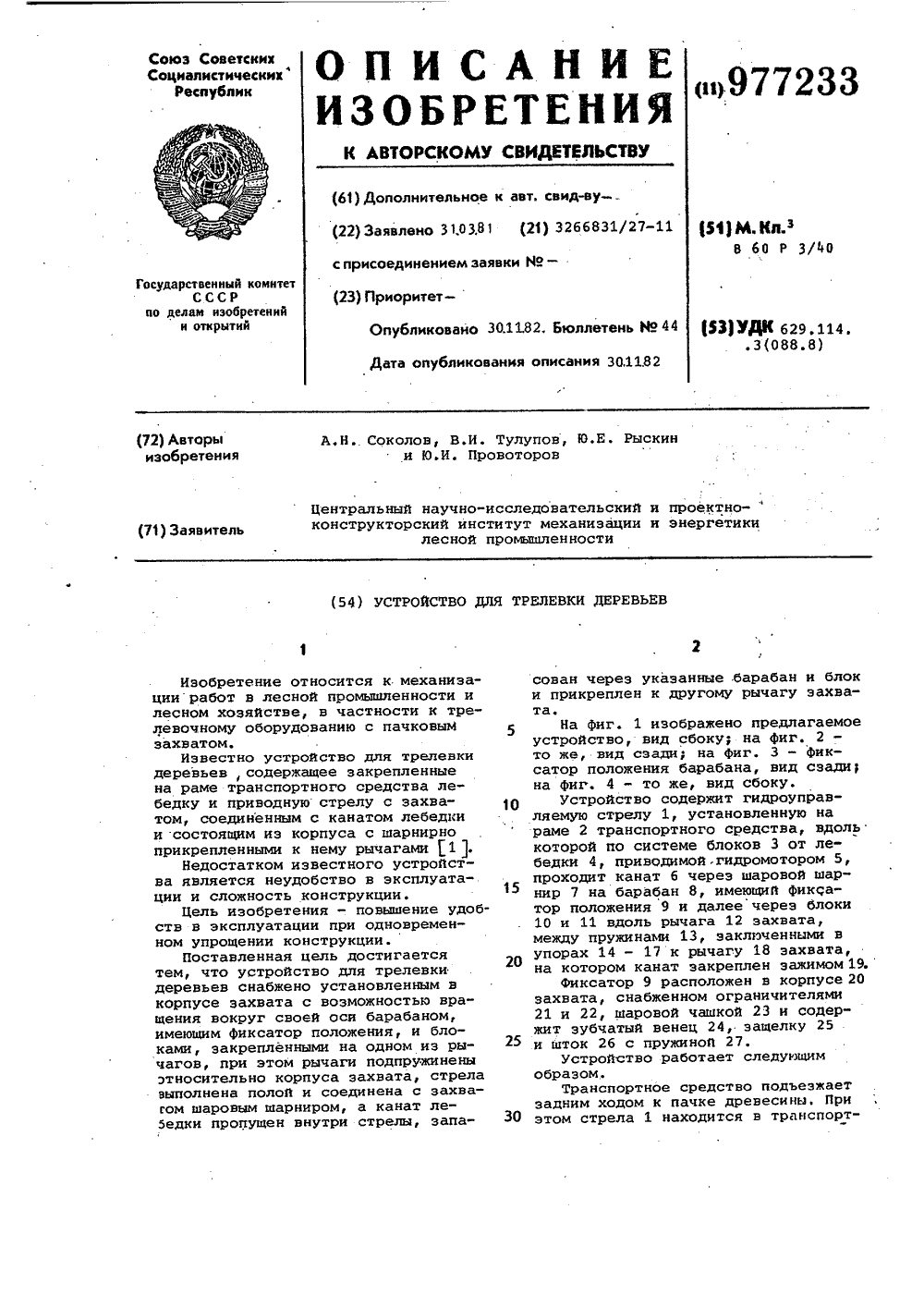

Устройство для трелевки деревьев

Загрузка...

Номер патента: 977233

Опубликовано: 30.11.1982

Авторы: Рыскин, Тулупов, Соколов, Провоторов

МПК: B60P 3/41

Метки: деревьев, трелевки

...подъезда к пачке стрела опускается, канат разматывается с барабана лебедки 4, пружины 13 раздвигают рычаги 12 и 18 до упора в ограничители 21 и 22 и стрела 1 опускается до положения, когда пач .ка деревьев попадает между рычагами 12 и 18. Затем производится на,мотка каната 6 на барабан лебедки 4, усилие которой сжимает рычаги 12 и 18 и пачку деревьев.Стрела 1 поднимается за счет того, что ось барабана лебедки 4 совмещеза с осью поворота стрелы 1, а канат 6 пропущен внутри стрелы 1, свободный конец которой снабжен сквозным каналом для канатной подвески, не происходит ослабления каната б, т.е. в транспоотном положе" нии пачка надежно удерживается в рычагах 12 и 18 захвата.Транспортное средство начинает движение к месту назначения, при-...

Самосвальное транспортное средство

Загрузка...

Номер патента: 979183

Опубликовано: 07.12.1982

Авторы: Мартыненко, Павлов, Дихтяр, Трясак, Сюсюкайло

МПК: B60P 1/28

Метки: самосвальное, средство, транспортное

...грунта.Цель изобретения - улучшение эксплуатационных характеристик транспортного средства.Это достигается тем, что транспортное средство снабжено дополнительным скребком, закрепленным на нижней части первого скрека с возможностью поворота в продольной вертикальной плоскости, и Фиксатором егоположения относительно основногоскребка.5 На чертеже представлено самосвальное транспортное средство.Средство содержит кузов 1 со скребком 2. На нижней части последнего нашарнирах 3 закреплен дополнительныйскребок 4. На скребке 2 жестко закреплены сектора 5 с отверстиями под.размещенные на дополнительном скребке 4 болты 6.Работает устройство следующим образом.15 перед изменением высоты разрав иваемого слоя сыпучего материала дополнительный скребок 4...

Сцепное устройство для соединения прицепа с лесозаготовительной машиной

Загрузка...

Номер патента: 981022

Опубликовано: 15.12.1982

Авторы: Захаров, Маковеев

МПК: B60P 3/41, B60D 1/00, B62D 63/08 ...

Метки: соединения, лесозаготовительной, машиной, сцепное, прицепа

...укладывает стволы на коник 513 прицепа 2 и зажимает пакет челюстным захватом коника 13 с помощьюгидропривода,Когда на стоянке все деревья спилены, уложены в коник 13 и зажаты 10челюстными захватами, лесозаготовительная машина 1 переезжает на новоеместо стоянки и производит очередноеспиливание деревьев и укладку стволов на коник 13. Перед тем, как 15переехать на место новой стоянки,машинист-тракторист сдает лесозаготовительную машину 1 назад, разгружаяпри этом жесткие тяги 4, пружина 10обеспечивает свободный ход лесозаготовительной машине 1 без прицепа2, При трогании с места лесозаготовительная машина 1 быстро набираетскорость, преодолевая инерцию массы, а затем, сжимая) упругийгэлемент 10, преодолевает инерцИЮи силу трения прицепа и...

Устройство для управления запорными элементами кузова самосвала

Загрузка...

Номер патента: 981034

Опубликовано: 15.12.1982

Авторы: Сливинский, Глущенко

МПК: B60P 1/28

Метки: запорными, кузова, самосвала, элементами

...рыч опир эакр Под ейны жены нами а.состоят иэ замковых пальцев 11 и вертикальных участков 12. Тяги 9 взаимодействуют с откидными боковыми бортами 13. кузова 7 и снабжены в своих торцовых частях 14 полостями 15, в которых установлены 2 -образные ползуны 16 с подвижно закрепленными на них стопорами 17. Стопоры 17 размещены в радиальных отверстиях 18, имеющихся на тягах 9. Ползуны 16 с одной стороны снабжены тросом 19 с крюком ,10.20, а с другой - пружиной растяжения 21, "закрепленной на оси 22.Устройство работает следующим образом.Для производства самосвальной 5 выгрузки груза из кузова 7 открывают, например, правый откидной боковой борт 13, который упираясь в тягу 9, перемещает ее по стрелке А (фиг,1)передвигая левые пальцы 11, щ тем...

Кузов самосвального транспортного средства для перевозки легковесных грузов

Загрузка...

Номер патента: 981035

Опубликовано: 15.12.1982

Авторы: Сметнев, Пасечный, Клементьев, Беликов, Бурьянов, Афанасьев, Маренич, Трофимук

МПК: B60P 1/28

Метки: средства, кузов, транспортного, самосвального, легковесных, грузов, перевозки

...крепится к балкам паль-.цем 20 а к трехплечему рычагу -осью 21..трехплечие рычаги 10 жестко закреплены на оси 7 с воэможностью контакта двумя плечами с упорами. Одинупор выполнен в виде торцового выступа 22 части крыши 5, а другой - в виде втулки 23 и установленного а нейпальца 24.Части 5 и 6 крыши поворотно закреплены на оси 7 посредством втулок 25и 26. Часть 5 крыши опирается на торцовые борта 2 а часть 6 крыши опираетсяна балки 12.При работе транспортного средствав агрегате с погрузчиками, имеющимишвыряющий рабочий орган (например,с комбайном Е), для полного заполнения его кузова необходимо открыть одну иэ частей крыши в зависимости от стороны поГрузки,Во время загрузки кузова справанеобходимо удалить пальцы 18 из выемок 14 и...

Самосвальное транспортное средство с боковой разгрузкой

Загрузка...

Номер патента: 981036

Опубликовано: 15.12.1982

Авторы: Воробец, Радченко, Пенцарский

МПК: B60P 1/32

Метки: разгрузкой, боковой, средство, самосвальное, транспортное

...средство снабжено размещенными на днище кузова допол" нительными упорами и закрепленными на боковых поверхностях двуплечих рычагов симметрично продольной оси транспортного средства дугообразными направляющими для поочередного взаимодействия с ними дополнительных упоров.На фиг.1 изображено транспортное средство в положении разгрузки на поперечном уклоне, поперечный разрез; на фиг.2 - сечение А-А на фиг.1.Транспортное средство содержит раму 1, заднюю ось 2 с подвеской 3, имеющей ограничители хода 4, кузов 5, гидроцилиндр 6 подъема кузова, шток которого шарнирно соединен с серединой двуплечего рычага 7. Концы рычага 7 взаимодействуют гнезда- ми с упорами 8 и 9, размещенными на днище кузова 4. Кроме того, концы рычага 7 связаны...

Кузов-фургон для перевозки штучных грузов

Загрузка...

Номер патента: 981037

Опубликовано: 15.12.1982

Авторы: Марчевский, Фридман, Фурто, Бородянский, Будницкий, Карпиловский

МПК: B60P 1/48

Метки: кузов-фургон, перевозки, грузов, штучных

...8, подсоединенной шарнирно, и проушинами 9, Эта же часть стойки 4 снабжена пальцами 10 для соединения с каркасом кузова, Рукоять 8 выполнена с зубом 11. На корпусе опоры 7 закреплена крышка 12, снабженная радиальными пазами. На элементах каркаса кузова, взаимодействующих со стойкой 4, закреплены кронштейны 13.Для погрузки щтучных грузов, например кабельных барабанов, в кузов-фургон разъемную поворотную часть стойки 4 отсоединяют от каркаса кузова 2, вынув из проушин 9 и кронштейнов 13 пальцы 10..При помощи рукояти 8 устанавливают стойку 4 в горизонтальное положение, развернув ее в опоре 7 в нужном направлении. Затем отпускают рукоять 8. При этом рукоять 8 под действием собствениого веса занимает вертикальное положение, а ее зуб 11...

Автопоезд для перевозки длинномерных грузов

Загрузка...

Номер патента: 981038

Опубликовано: 15.12.1982

Авторы: Панычев, Ермольев, Захаров, Аболь, Супрон

МПК: B60P 3/41

Метки: перевозки, длинномерных, грузов, автопоезд

...деревья согласно породе с одной или другой стороны зажимных рычагов 5 и б на раму 2 прицепа, Для удержания пакетов деревьев на прицепе при переезде машины 10 на следующую стоян ку включают лебедку 9, которая с помощью тросов 7 и 13 сводит зажимные рычаги 5 и б, прижимающие пакеты де; реньев к роликам 17 и 18 и стойкам 3 и 4, при этом тросы 11 и 15 должны 15 быть ослаблены, что достигается движением машины 10 на 20"30 см назад.Лесозаготовительная машина 10 переходит на следующую стоянку, перемещая за собой прицеп с деревьями с 20 помощью тросов 7 и 13. При этом ролики 17 и 18 не крутятся, так как острые ребра роликов 17 и 18, врезавшиеся в нижний ряд деревьев под действиемзажимных рычагов 5 и б, 25 Фиксируют их ролики 17 и 18 ) от...

Транспортное средство для перевозки крупногабаритных тяжеловесных грузов

Загрузка...

Номер патента: 981039

Опубликовано: 15.12.1982

Авторы: Калиничева, Сидоров, Сергеев

МПК: B60P 3/40

Метки: тяжеловесных, грузов, средство, крупногабаритных, транспортное, перевозки

...соединены реэьбовой муфтой 20 и по диагонали балки 11 и 12 сое" динены резьбовой муфтой 21. К кронштейну 9 шарнирно крепится силовой цилиндр 22, который штоком 23 крепит-ро ся через палец 24 с .нижним крепежным элементом 25 груза 19. К корпусу цилиндра 22 шарнирно крепятся два крюка 26, взаимодействующие с пальцем 24, На тележке жестко установлены винто вые домкраты 27 и 28.Устройство работает следующим образом.Тележка 1 подгоняется тягачом (не показан) к лежащему грузу 19. Резьбовой муфтой 20 балки 11 и 12 разводятся по ширине, С помощью домкратов 27 и 28 балки 11 и 12 выводятся на уровень элементов 17 .и 18 и крепятся к грузу 19 с помощью пальцев Наличие крепежных элементов в виде звеньев 15 и 16 с крепежными отверстиями, имеющими...

Транспортное средство для пакетов рельсовых звеньев

Загрузка...

Номер патента: 981040

Опубликовано: 15.12.1982

Авторы: Кравченко, Долгов, Лотков, Тараненко, Долгий

МПК: B60P 3/40

Метки: рельсовых, пакетов, звеньев, средство, транспортное

...5, предохраняющее от продольных смещений нижние звенья пакета, боковые стойки 6, жестко закрепленные на раме 2 посредством креплений 7, прижимные рычаги 8, имеющие упоры 9 и установленные на осях 10, привод поворота прижимных рычагов, выполненный в виде рычажного механизма 11. На прижимных рычагах 8 крепятся демпферы 12 с гибкими тягами 13. На осях 10 установлены двуплечие рычаги 14, соединенные тягами 15 с рычагом 16 рычажного механизма 11 шарниром 17. Рычаг 16 крепится при помощи шарнира 18 на опоре 19, закрепленной на боковой стойке 6, и фиксируется на опорной планке 20 фиксаторами 2 - 23.Транспортное средство работает следующим образом.При загрузке пакета рельсовых звеньев на роликовый конвейер 3 сверху прижимные рычаги 8 находятся в...

Транспортное средство для бесчокерной трелевки деревьев

Загрузка...

Номер патента: 981041

Опубликовано: 15.12.1982

Авторы: Грабовский, Симанович, Кушнеров, Жуков, Доронин

МПК: B60P 3/41

Метки: бесчокерной, трелевки, деревьев, транспортное, средство

...стрела 4, через блоки 5 - 9 которой проходит трос 3 лебедки 2. К неподвижной стреле 4 посредством гидроцилинлра 10 закреплена обойма 11, к которой прикреплены консоли 12 - 14, завершающиеся дугами 15 - 17 захвата кольцевого типа. Привод дуг 15 - 17 осуществляется гидроцилиндрами 18 20 через обойму 21 (кольцо механизма за. жатия). Устройство содержит трелевочный щит 22 с вырезом, равным наибольшему разжатию консолей 12 - -14 по диаметру. К щиту 22 прикреплена несущая балка 23, выполненная составной из трех частей 24 - 26, соединенных при помощи шарниров 27 и 28. Боковые части 24 и 26 содержат специальные выступы, за которые крепится трос 3 лебедки 2. Щит 22 приводится в действие гидроцилиндром 29.Транспортное средство задним...

Транспортное средство для перевозки строительных конструкций

Загрузка...

Номер патента: 981042

Опубликовано: 15.12.1982

Авторы: Скачков, Лисовец, Ищенко, Чижов

МПК: B60P 3/40

Метки: строительных, перевозки, средство, конструкций, транспортное

...Г-образным и поворотным в продольной вертикальной плоскости.На фиг. 1 показано транспортное средство, обший вид; на фиг. 2 - задний конец рамы транспортного средства; на фиг. 3 -- Г-образный задний конец рамы.Транспортное средство содержит раму 1, на которой в зоне опорно-сцепного устройства тягача расположен неподвижный башмак 2, а в зоне задней тележки - подвижный башмак 3. 5 о 15 го г 5 зо 35 4Опорная поверхность башмаков 2 и 3 облицована упругой лентой 4.Башмак 3 шарнирно соединен с одним из концов винта 5, проходящего через направляюшее отверстие кронштейна 6 рамы 1 транспортного средства. По обе стороны кронштейна 6 соответственно расположены гайки 7 винта 5, имеющего граненный свободный конец. Г-образный консольный свес 8 (фиг. 3)...

Устройство для крепления на транспортной платформе грузов

Загрузка...

Номер патента: 981043

Опубликовано: 15.12.1982

Авторы: Пелевин, Жавыркин, Карасев, Федоров

МПК: B60P 7/06

Метки: платформе, крепления, транспортной, грузов

...6 (при этом втулка 6 имеет возможность перемещения по вертикальным направляющим 7 вилки 5). По оси втулки 6 нарезьбе установлен винт 8, оканчивающийся наконечником 9, внутри которого установлен сферический подшипник 10. Посредством фиксирующего стержня 11 наконечник 9 винта 8 через подшипник 10 соединяется с кронштейном 12 груза 3. Фиксация стержня 11 обеспечивается сдвижной шайбой 3, Перемещение винта 8 во втулке 6 обеспечивается вращением последней с помощью ручек 14. При этом фиксация втулки 6 от проворота при транспортировке осуществляется с помощью поворотного фиксатора 15, взаимодействующего с ручками 4 и установленного внутри вилки 5 с помощью валика 16 и фиксирующей оси 17.Предлагаемое устройство работает следующим...

Устройство для фиксации перевозимых грузов

Загрузка...

Номер патента: 981044

Опубликовано: 15.12.1982

Авторы: Дробященко, Левин, Козак

МПК: B60P 7/06

Метки: грузов, перевозимых, фиксации

...в виде оси, обеспечивающей шарнирное крепление привода 6, двуплечего рычага 2 и перемещение в прорези 15 фиксатора 5. Груз кронштейнами 6 устанавливается на дополнительный упор 17 со скосом, установленный на корпусе .Устройство работает следующим образом,На платформе транспортного средства закреплено необходимое количество устройств. В первоначальный момент с помощью привода 6 двуплечий рычаг 2 поворачивается относительно оси 4 по часовой стрелке, сжимается упругий элемент 10, и упор 11 дополнительного двуплечего рычага 3 занимает крайнее верхнее положение. Одновременно фиксатор 5 сдвигается вправо. Клапан 14 закрывается. Это положение устройства показано на фиг. 1.Й таком положении устройства груз устанавливается своими...

Устройство для крепления оборудования в изотермическом кузове транспортного средства

Загрузка...

Номер патента: 981045

Опубликовано: 15.12.1982

Автор: Соловьев

МПК: B60P 7/08

Метки: изотермическом, транспортного, крепления, средства, кузове, оборудования

...не.достаточной надежностью крепления,Цель изобретения - повышение надежности крепления.Цель достигается тем, что известное устройство снабжено стаканом с отбортовкой вверхних частях его стенок, прикрепленнымсвоим дном и указанной отбортовкой соответственно к внутренней и наружной обшивкам кузова, при этом опорный элемент размешен внутри стакана, его поперечное сечение повторяет сечение последнего, а прокладка расположена между пластиной и наружной обшивкой кузова, кроме того, в стакане может быть выполнено внутреннее ребро, а в пластине опорного элемента - ответный паз.На фиг,изображено устройство, разрез; на фиг. 2 - разрез А- - А на фиг. 1.Устройство состоит из опорного элемента, расположенного в теплоизолирующемслое 1, который...

Устройство для подъема и запирания на тягаче складывающегося дышла прицепа-роспуска

Загрузка...

Номер патента: 982944

Опубликовано: 23.12.1982

Авторы: Рябцев, Папко, Захарик

МПК: B62D 53/00, B60P 3/40

Метки: складывающегося, тягаче, дышла, прицепа-роспуска, подъема, запирания

...переключения пневмораспределителя 7.оУстройство работает следующим образом.Для погрузки прицепа-роспуска 1 на шасси тягача 2 золотник крана 5 устанавливается в положение 1, Рабочая среда из источника 6 давления через кран 5 и пневмораспределитель 7 поступает в силовой цилиндр 8 и пневмокамеру 9 управления приводом механизма подъема. Захваты 10 расходятся, освобождая вход дышлу 3 прицепа-роспуска 1 в проем опоры 4; механизм подъема включается, наматывая трос на барабан лебедки для подьема и установки прицепа-роспуска 1 на тягач 2.35В положении, близком к конечному, дышло 3, размещаясь. в проеме опоры 4, давит на упор 12 датчика, перемещая его вместе с корпусом 11 вниз,ао преодолевая при этом усилие сжатия пружины 13, Усилия...

Кузов самосвального транспортного средства для перевозки легковесных грузов

Загрузка...

Номер патента: 988599

Опубликовано: 15.01.1983

Авторы: Глущенко, Сливинский, Белага, Мирза-Ахмедов

МПК: B60P 1/28

Метки: транспортного, перевозки, самосвального, средства, кузов, грузов, легковесных

...тяг 13с цилиндрическими втулками 14 шарнирами 15. Втулки 14 подвижно располо 5жены на вертикальных стойках 16, жестко закрепленных на надставных торцовых бортах 4. Цилиндрические втулки14 подпружинены пружинами сжатия 17,установленными на вертикальные стойки 16,Кузов самосвального транспортногосредства работает следующим образом.Для загрузки такого кузова, например хлопком-сырцом, выгруженным избункеров хлопкоуборочных машин, транспортное средство подают к месту перегрузки в таком виде, как это показано на Фиг. 1. Затем подают давление в корпуса цилиндров 10, которые 20совместно со штоками 11 раздвигаютрычаги 9 по стрелке А (фиг. 1). Перемещения рычагов 9 способствует движению цилиндрической втулки 14 вверхпо стрелке 6 и раскрытию...

Грузоподъемный борт автомобиля

Загрузка...

Номер патента: 988600

Опубликовано: 15.01.1983

Авторы: Гитлин, Феш, Рось

МПК: B60P 1/44

Метки: грузоподъемный, борт, автомобиля

...общий вид.,на фиг. 2 - конструктивное.выполнение поворотного устройства.Груэоподъемный борт. автомобилясодержит платформу 1, прикрепленнуюк груэоподъемному механизму 2,Поворачивающее платформу 1 поворотное устройство 3 установлено накузове автомобиля и включает внутреннюю 4 и внешнюю 5 (фиг. 2) направляющие, в которых при повороте платфор-мы 1 перемещаются ролики б выдвиж-.ного кронштейна 7 платформы. Приэтом внешняя направляющая 5 установлена на внутренней криволинейной направляющей 4 поворотно посредствомоси 8 и подпружинена пружиной растяжения 9, создающей усилие прижатиянаправляющей 5 к ролику б при егоперемещении. На направляющей 4 смонтирована также подпружиненная защел-ка 10, фиксирующая грузоподъемныйборт в нерабочем положении...

Транспортное средство для перевозки кабельных барабанов и укладки кабеля

Загрузка...

Номер патента: 988601

Опубликовано: 15.01.1983

Авторы: Васильев, Матюшенко, Марченко, Краюхин, Зырянов, Соснин, Новиков

МПК: B60P 3/035

Метки: кабельных, перевозки, средство, барабанов, транспортное, укладки, кабеля

...средство для перевозкикабельных барабанов и укладки кабеля состоит из базовой машины с платформой 1, на которой закреплена с возможностью качания в вертикальной продольной плоскости П-образная рама 2, в верхней части которой установлен гидроцилйндр 3, к штоку которого присоединены через блоки 4 тросы 5 несущие на свободных концах захваты 6 оси 7 кабельного барабана 8. На платформе 1 жестко закреплены стщки 9, несущие на988603верхних концах ложементы 10 под ось 7 барабана 8.Устройство работает следующим образом.Базовая машина с платформой 1 подьезжает к лежащему на земле барабану 8, в который вставлена ось 7. П-образная рама 2 опускается, и захваты 6 зацепляются за ось 7 барабана 8. После подьема П-образной рамы 2 с помощью...

Кузов транспортного средства для перевозки животных

Загрузка...

Номер патента: 988602

Опубликовано: 15.01.1983

Авторы: Янец, Мурованный, Визельман, Ольшанский

МПК: B60P 3/04

Метки: животных, средства, транспортного, кузов, перевозки

...на нижней поверхности которой закреплен упомянутый уплотнитель,и прижимом пластины, представляющим собой шарнирно прикрепленный к другому боковому борту кузова приводной рычаг,На фиг. 1 изображено транспортноесредство, вид сверху на пол; на фиг. 2 - 5 разрез А - А на фиг. 1; на фиг. 3 - рарез Б - Б на фиг. 1.Кузов транспортного средства содержитпол 1, боковые борта 2 и 3. В задней части пола 1 жестко закреплена поперечная балка 4, прилегающая к борту 2. К балке 4 шарнирно прикреплена пластина 5, на нижней . поверхности которой закреплен уплотнитель 6, герметично прилегающий к настилу пола и выполненный в виде двух рядов эластичных полос. Прижимом пластины 15 является рычаг 7, закрепленный на боковомборту 3 на оси 8 с возможностью...

Передвижная эстакада для технического обслуживания автотранспортных средств

Загрузка...

Номер патента: 988603

Опубликовано: 15.01.1983

Авторы: Тесля, Саврасов

МПК: B60P 3/14

Метки: средств, передвижная, эстакада, технического, обслуживания, автотранспортных

...2 прицепа 1 смонтирован механизм подъема и опускания платформы, состоящий из установленной на шлицах вала 1 б бегового барабана 8 конической шестерни 17, взаимодействующей с рычагом 18, второй конической шестерни 19, установленной на винтовом валу 20, находящемся в зацеплении с гайкой 21, корпус которой шарнирно закреплен на раме 2 прицепа 1 со смещением центра поворота корпуса гайки 21 относительно шарнира 3. Наружный конец винтового вала 2 снабжен рукояткой 22 ручного привода.В транспортном положении эстакады аппарели 5 лежат на платформе 4 (фиг. 1).При подготовке эстакады к работе аппарели 5 на роликах 12 и 13 сдвигают по направляющим 6 платформы 4, причем аппарели легко перемещаются по беговым барабанам 8, так как шестерню 17 с...

Подъемная стрела

Загрузка...

Номер патента: 988604

Опубликовано: 15.01.1983

Авторы: Хованский, Ативанов, Щелконогов

МПК: B60P 3/16

Метки: стрела, подъемная

...мачты, а привод поворота второй секции снабжен дополнительным силовым цилиндром и двумя парами тяг, причем все силовые цилиндры поворота этой трела включает поворотную торой последовательно соесекция 2, вторая секция 3 4 мачты, Секции соединены посредством шарниров 5. ии 2 и секции 3 производит- шарниров 5 и Х-образногострелы проложен бетоноечения устойчивости стрела н ы ми опора м и 8. Все секются относительно друг друловых цилиндров 9. Сочлен 3 состоит из шарниров 5,пар тяг 10 и дополнительлиндра 1.Все секции стрелы складываются в вертикальной плоскости таким образом, что третья оказывается между первой и второй.Предлагаемая конструкция распределительной стрелы является наиболее универсальной для большинства работ при распределении и...
