Гидропривод обвязочно-формирующего устройства лесозаготовительной машины

Загрузка...

Номер патента: 346531

Опубликовано: 01.01.1972

Авторы: Перфилов, Люманов

МПК: B60P 7/12, F16H 39/00

Метки: гидропривод, лесозаготовительной, обвязочно-формирующего, устройства

...б, гидро цилиндра б полиспаста и системы трубопроводов 7.Работает гидропривод следующиПеред включением золотника раля рабочая жидкость подается о 30 поршневую полость гидроцилиндра обвязочного рычага, При этом обвязочный рычаг поднимается и производит вытяжку троса полиспаста, шток гидроцилиндра б полиспаста усилием троса перемещается вправо, а вытесняемая из поршневой полости гидроцилиндра б рабочая жидкость через гидропереключатель свободно переливается в бак.,Обвязка и закрепление деревьев на конике машкины осуществляется подачей рабочей жидкости от распределителя в поршневую полость гидроцилиндра 3. Одновременно рабочая жидкость поступает к гидропереключателю, перекрытому его золотником, по трубопроводу через обратный клапан....

Турникет для транспортирования длинномерных грузов на сцепе железнодорожных платформ

Загрузка...

Номер патента: 347226

Опубликовано: 01.01.1972

Авторы: Малов, Пастушенко, Бутор, Мультатули, Чинарев

МПК: B61D 3/12, B60P 3/40, B60P 7/08 ...

Метки: транспортирования, сцепе, платформ, железнодорожных, грузов, турникет, длинномерных

...этой цели турникет снабжен амортизатором, содержащим обойму, в которой размещен подпружиненный стержень, связанный с грузом с помощью гибких растяжек. На фиг.изображена схема крепления груза на сцепе из двух железнодорожных платформ; на фиг, 2 - узел 1 на фиг. 1,Груз 1 установлен на сцепе железнодорожных платформ 2 и 8 с пмощью турникетов 4 и 5. Турникет 5 содержит верхнюю опорную балку, к которой прикреплен вкладыш б клинового амортизатора, взаимодействующий с наклонными гранями фрикционной плиты 7, жестко прикрепленной к грузу 1. Турникет имеет также амортизатор, содержащий обойму 8, прикрепленнке. В обойме 8 рстержень 9, связанзтяжками 10 и 11т рникета опираетщью пятника И.Груз 1 под действием продольных инонных сил смещается...

Лесозаготовительная машина

Загрузка...

Номер патента: 348181

Опубликовано: 01.01.1972

Авторы: Трынов, Копылов, Ичобрегени, Кушл, Вахнеев, Кузьмин, Барман

МПК: B66F 9/06, B60P 1/00

Метки: лесозаготовительная

...платформа с кдгццой Оператора и шарцирно-сочлененной стрелой переменного влета, снабженной захватно-срсзающим органом, коцик и щит для выравнивания комлей деревьев.Недостаток такой машины заключается в 1том, что стрела в транспортном положениизанимает много места по высоте.Ц ль изобретения -- обеспечение установкистрелы и трдСпориое поло)кение при укладке иа коцик и увеличение устоичивости. 1Длт этого щит шарнирно соединен с рамойсамоходного шасси и выполнен с возаОжиостью поворота в вертикальной плоскосги.1-1 а фиг. 1 изобряжсца описываемая лссозаготовитслияя машина, общий вид; ца фиг.2 - 2то жс, в транспортном положении,Лесозаготовительная машина содержит самоходное шасси 1, поворотную платформу 1),кабину,3 оператора, цижшою часть...

Кузов транспортного средствапатентно-т: к: ггбиблио-гкд

Загрузка...

Номер патента: 348406

Опубликовано: 01.01.1972

Авторы: Курцекко, Рашидов, Юшин, Султанов, Электрификации, Хоз, Акбаров, Среднеазиатский

МПК: B60P 1/28

Метки: кузов, ггбиблио-гкд, транспортного, средствапатентно-т

...приводных гидроцилиндров шарнирно связаны с П-образной рамкой,На фиг. 1 изображен описываемый кузов в транспортном положении, общий вид; на фиг. 2 - кинематическая схема соединения бортов с П-образной рамкой; на фиг, 3 кузов в момент погрузки; на фиг. 4 - положение бортов при уплотнении груза. На платформе 1 кузова жестко закрепленыторцовые борта 2 н шарнирно - боковые борта 3. П-образные рамки 4 расположены между торцовыми 2 и боковыми 3 бортами и свя заны шарнирами 5 с торцовыми бортами, ашарнирами б - с основанием боковых бортов.Боковые борта шарнирно связаны со штоками приводных гидроцилиндров 7, корпуса которых также шарнирно соединены с П-образ ной рамкой. Для предотвращения высыпания хлопка изкузова во время погрузки...

Подъемно-опускное устройство

Загрузка...

Номер патента: 348407

Опубликовано: 01.01.1972

Авторы: Стаценко, Дмитриев, Сарин, Бугаенко, Химченко, Платов

МПК: B63B 27/36, B60P 1/44

Метки: подъемно-опускное

...шарнирной стойки 10. Ось ролика 9 должна находиться в плоскости, проходящей через центр сферического шарнира 6.Верхняя часть подъемной платформы представляет собой опорно-поворотный круг 11 с телами качения 12. Неподвижная часть его в виде кольцевой балки 13 жестко соединена с фермой 14 подъемной платформы 3, а грузовая платформа 15 служит опорой для транспортируемого агрегата и имеет зубчатый венец 16, в зацеплении с которым находится шестерня 17 привода, Шарнирная стойка 10 зафиксирована в нейтральном положении пружинными амортизаторами 18.Устройство работает следующим образом.Тележка с транспорп руемым узлом устанавливается под тяжеловесным аппаратом, подвешенным на стреле,При подаче насосом рабочей жидкости в силовые...

Полуприцеп-самосвалпате1п и j: . библио

Загрузка...

Номер патента: 349612

Опубликовано: 01.01.1972

Авторы: Париев, Закаличный, Богатырев, Жильцов, Голубцов, Спиркин, Таевский, Кириллов, Краснов, Инфантов

МПК: B62D 53/08, B60P 1/16

Метки: библио, полуприцеп-самосвалпате1п

...закрепленными одними концами на боковых кронштейнах плиты наката, а другими - на кронштейне платформы, размещенном на продольной оси полуприцепа.На фиг. 1 изображен описываемый полуприцеп-самосвал, общий вид; на фиг. 2 - плита наката со стабилизирующими тягами, виды сбоку и снизу.Полуприцеп-самосвал содержит платформу 1, шарнирно соединенную с ней тяговую раму 2, плиту 3 наката со шкворнем 4, взаимодействующим с седельным устройством тягача, и силовые гидроцилиндры 5, размещенные между. тяговой рамой и платформой. Две стаби лизирующие тяги 6 шарнирно закреплены набоковых кронштейнах 7 плиты наката и на кронштейне 8 платформы, расположенном на продольной оси полуприцепа. Последний снабжен опорными стойками 9.10 При торможении и разгоне...

Устройство для подачи бетона

Загрузка...

Номер патента: 350237

Опубликовано: 01.01.1972

Авторы: Вители, Иностранцы, Бернард, Федеративна

МПК: B60P 3/28, B60P 3/16

Метки: подачи, бетона

...Ч-образная дополнительная секция 26 для удлинения бетонопровода и осуществления поворота шланга при помощи споры 27. Прн этом подключенный к основной секции мачты,отрезок 28 бетонопровода находится сбоку от нее, тогда как относящийся к промежуточной секции 8 отрезок 29 бетонопровода расположен под этой секцией мачты. Отрезок 30 бетонопровода находится на противоположной стороне, рядом с дополнительной секцией 26 мачты. Это обеспечивает установку силового цилиндра 17 между отдельными секциями мачты. Отрезки бетонопровода 28, 29 и 30 являются неподвикными. Для подвижности бетонопровод имеет также подвижные шланги 31 и выходной шланг 32,При,выполнении закрепления распределительной мачты па базовой машине при помощи шарнирного...

Валочно-пакетирующая машина

Загрузка...

Номер патента: 351506

Опубликовано: 01.01.1972

Авторы: Украинска, Курило

МПК: A01G 23/02, A01G 23/06, A01G 23/08 ...

Метки: валочно-пакетирующая

...указанного недостатка.Для этого грузовой щит соединен с рамой самоходного шасси при помощи маятниковой опоры и выполнен с корчующими зубьями и с толкателем с гребенкой протпвоскольжения, жестко укрепленными соответственно на его задней и передней частях, причем гребенка противоскольжения выполнена в виде зубчатых секторов с разведенными в противоположные стороны зубьями.На фиг, 1 изображена предложенная валочно-пакетирующая машина (в транспортном положении); на фиг. 2 - то же, в исодном для валки положении; на фиг. 3 - гребенка противоскольжения; ца фцг. 4 - разрез по А - А на фцг. 3. Валочно-пакетцр ующая корчующие зубья 1, маят грузовой щит 8, гидроцили маятниковой опорой гид 5 ления 5 щита-толкателя б,бенкой 7 противоскольжен...

Устройство для трелевки деревьев

Загрузка...

Номер патента: 351746

Опубликовано: 01.01.1972

Авторы: Амельченко, Ксеневич, Гуськов, Пальчевска, Якубович, Пронько

МПК: B60P 1/00, B60P 3/41, B62D 53/00 ...

Метки: трелевки, деревьев

...при помощи гпдроцилнндра 9 н рычага 10. Подъемные 5 рычаги 6 и 7 связаны при помощи тяг 11 н 12с пгдравлнческим крюком 13, установленным на корпусе заднего моста 1. На пгдравлическнй крюк 13 навешен грузовой щит 14, борта которого шарнирно соединены распорка- О мп 15 и 16 с системой тяг 17 н 18, передающих качательное движение редукторов 19 и 20 щиту 14.Устронство работает следующим образом.При движении по склону оортовые качаю щиеся редукторы 19 и 20 поворачиваются взависимости от крутизны склона для выравнивания рамы и прн помощи распорок 15 и 16 и системы тяг 17 и 18, передающих кача- тельное движение редукторов, поворачивают 0 грузовой щит 14 в вертикальной плоскости,устанавливая его параллельно поверхности склона, Для...

Устройство для торцовой погрузки на рельсовое транспортное средство автомобилей

Загрузка...

Номер патента: 352454

Опубликовано: 01.01.1972

Авторы: Иностранец, Иностранна, Федеративна

МПК: B60P 3/07, B65G 67/02

Метки: средство, торцовой, автомобилей, транспортное, погрузки, рельсовое

...А на фиг, 1.Сквозной рельсовый путь 1, находится рельсовое транспортноепрерывается наклоненной вдолпогрузочно-разгрузочной площадкложенной между рельсами 4 скв ниже его плоскости, за исключением головной части б. Рельсы 4 в зоне площадки 3 идут по мостовой конструкции б. Ниже последней проходит подъезд к площадке. Голов ная часть 5 площадки выступает над обоимирельсами настолько, чтобы вагон или платформа могли беспрепятственно пройти площадку.Таким образом, автомобили, ширина кото- О рых меньше ширины колеи сквозного пути,могут поступать по площадке 3 между рельсами по всей длине вплоть до транспортного средства 2.Переход между площадкой и загружаемой 5 поверхностью 7 транспортного средства, находящимися на разной высоте, осуществляется...

Двухъярусная платформа транспортного средства

Загрузка...

Номер патента: 353857

Опубликовано: 01.01.1972

Авторы: Ершов, Проектно, Сухачев, Хвостовский, Любимов

МПК: B60P 3/08

Метки: платформа, двухъярусная, средства, транспортного

...стано бретения еда Изобретение относится к транспортным средствам, в частности к двухъярусным платформам дланя перевозки легковых автомобилей.Известны двухъярусные платформы транспортного средотва преимуществевгно для ,перевозчики легковых автомобилей, выполненные в виде пространственной фермы, состояцей иа боковых ферм и горизонталыных нижней и верхней ферм.Цель изобретения - обеспеченне возможности загрузки,платформы штучными прузами через боковую старону.Для этого, по крайней мере, одичав из раскосов боковой фермы смонтирован разъемным, фиисирующимся в рабочем положении посредством замкового устройства.На фиг. 1 изображена предлагаемая платформаобщий ванд; на фиг. 2 - часть боковой фермы с разъемным раскосом.Двухъярусная платформа...

Погрузчик длинномерных грузов iг

Загрузка...

Номер патента: 353899

Опубликовано: 01.01.1972

Авторы: Усов, Щевелёв, Зуев, Демчук, Герасимов, Герцог, Ливкин, Коровин, Полетайкин, Мельников

МПК: B60P 3/41, B66F 9/06

Метки: погрузчик, грузов, длинномерных

...ен п с расымитами ллоемкости, а такжепри сохранении проповышения эффективакета, прицепная опоотным в продольной сти кронштейном с а нем вогнутыми балДля снижения метаупрощения конструкциидольной устойчивости иности формирования пра выполнена с поворвертикальной плоскожестко укрепленными нками.Однако такое исполобеспечивает компактнодействия его гидроцилиных плечах. 5 Из транспортного по ствием гидроцилиндро жение аутригера. При матической связи пол гидроцилиндров 8 и с0 когда опора находится ложен ия 8 прив этом, бл унов б тягами в контение погрузчика н сти привода опоры ндров на рационал с 9,аккои по ненный манипу орган, над не плоско ния гру 0 описан тарузов, выполасси с гидроузозахватный положенными в поперечной для удержаЭто...

Челюстной погрузчик

Загрузка...

Номер патента: 353902

Опубликовано: 01.01.1972

Автор: Преловский

МПК: B66F 9/06, B60P 3/41

Метки: челюстной, погрузчик

...к челюстным погрузчикам и может быть использовано в лесной промышленности.Известные челюстные погрузчики, включающие самоходное шасси, на раме которого 5 установлены поворотная в вертикальной плоскости относительно опорного шарнира стрела с челюстным захватом и привод поворота стрелы, имеют сложное конструктивное исполнение. Цель изобретения - упрощение 10 конструкции и повышение надежности работы.Для этого на поворотной стреле, между ее опорным шарниром и точкой приложения к ней усилия для ее поворота, установлен до полнительный шарнир, разделяющий стрелу на поворотные одно относительно другого звенья, Причем звенья стрелы выполнены с ограничителями их поворота, установленными на противоположных сторонах стрелы. 20 юстнои п...

Одноосный прицеп с опускающимся кузовом

Загрузка...

Номер патента: 356178

Опубликовано: 01.01.1972

Авторы: Александр, Хачатр

МПК: B60P 1/48

Метки: прицеп, одноосный, кузовом, опускающимся

...при повороте кузова 3 относительно осей 2 посредством гидроцилиндров 7, для чего после освобождения упора 9 штоки гидроцилиндров выдвигают на полный ход до взаимодействия рычагов б с упорами 8 рамы. Кузов при этом поворачивается на угол до 55, что является достаточным для самосвальной разгрузки.Предмет изобретенияОдноосный прицеп с опускающимся кузовом, содержащий П-образную в плане раму, шарнирно соединенную с кузовом, поворотно смонтированные в средней части боковин рамы рычаги, одни плечи которых шарнирно связаны с колесной осью, гидроцилиндры, воздействующие на поворотные рычаги, и 5 фиксаторы положения кузова, отличающийсятем, что, с целью удобства компановки грп обеспечении самосвальной разгрузки, штоки гидроцилиндров связаны с...

Страховочное замочное устройство для автомобиля-лесовоза

Загрузка...

Номер патента: 356179

Опубликовано: 01.01.1972

Авторы: Сальцын, Изооретени, Альцын

МПК: B60P 3/41

Метки: автомобиля-лесовоза, замочное, страховочное

...на раме 8 автомобиля-лесовоза. Тяга 3 выполнена в виде шарнирно соединенных между собой на оси 9 рычагов 10 и 11, причем рычаг 10 выполнен с выступом 12, взаимодействующим с упором 13 защелки 14, и снабжен стяжной пружиной 15,прикрепленной к рычагу 11.5 Защелка установлена на раме автомобилялесовоза на оси 1 б и имеет пружину 17.К раме автомобиля-лесовоза также на оси18 закреплен двуплечий рычаг 19, один конецкоторого связан пружиной 20 с рамой и тягой10 21 с рукояткой 22 ручного привода, а другойконец взаимодействует с рычагами 10 и 11,Рама автомобиля-лесовоза в месте установкидышла 23 выполнена с гнездом А. На толкателе б установлена пружина 24,15 Устройство работает следующим образом.При укладке дышла 23 роспуска в гнездо Арамы...

Устройство для трелевки леса

Загрузка...

Номер патента: 356189

Опубликовано: 01.01.1972

Авторы: Провоторов, Рогалюк, Щипанов

МПК: B62D 53/02, B60P 3/41

Метки: трелевки, леса

...а промежуточная секция выполнена в виде полого бруса.На фиг, 1 показано предлагаемое устройство для трелевки леса, вид сверху; на фиг. 2 - то же, вид сбоку.Устройство для трелевки леса содержит переднюю секцию 1, промежуточную секцию в виде полого бруса 2, заднюю секцию 8, передний ведущий мост 4, задний ведущий мост б,два наклонных вертикальных шарнирно-осевых сочленения б и 7, поворотный гидроцилиндр 8, горизонтальное шарнирно-осевое со 5 членение 9, энергетическую установку 10, кабину 11, лебедку 12, арку 13 и карданную передачу 14,Лебедка 12 и арка 18 позволяют осуществлять сбор и транспортировку пачки хлыстов10 в полуподвешенном состоянии.Поворот устройства для трелевки леса осуществляется с помощью гидроцилиндра 8 вокруг...

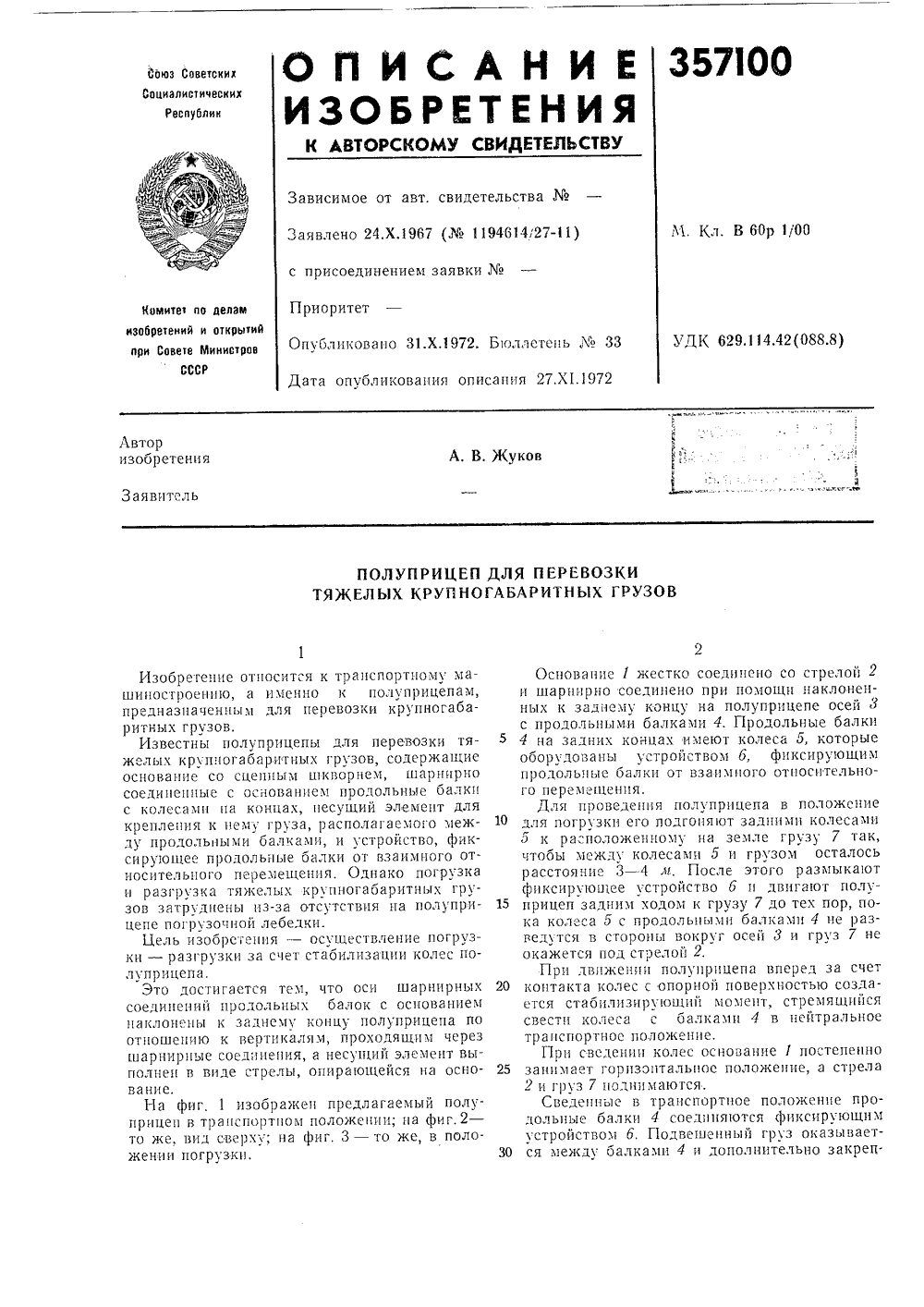

А. в. жуков

Загрузка...

Номер патента: 357100

Опубликовано: 01.01.1972

МПК: B60P 1/00

Метки: жуков

...1 жестко соединено со стрелой 2и шарнирно соединено при помощи наклоненных к заднему концу на полуприцепе осей 3с продольными балками 4. Продольные балки4 на залних концах имеют колеса 5, которыеоборудованы устройством 6, фиксирующимпродольные балки от взаимного относительного перемещения,Для проведения полуприцепа в положение10 для погрузки его подгоняют задними колесами5 к ра:положенному на земле грузу 7 так,чтобы межлу колесами 5 и грузом осталосьрасстояние 3 - 4 лт, После этого размыкаютфиксирутощее устройство 6 и двигают полу 15 прицеп задним ходом к грузу 7 до тех пор, пока колеса 5 с продольными балками 4 пе разведутся в стороны вокруг осей 3 и груз 7 неокажется под стрелой 2.Прп движении полупрпцепа вперед за...

Основание самосвальной платформы

Загрузка...

Номер патента: 357101

Опубликовано: 01.01.1972

Авторы: Пипснко, Нифадьев, Ташкентский, Белага, Таиров, Прицепов, Пи

МПК: B60P 1/28

Метки: основание, платформы, самосвальной

...2 и поперечными У брусьями, жестко соедицеииыми межлу собой в углях платформы. Иа цролольцой оси симметрии О - О платформы рясиоложеца верхцяя опора силового пилигдря опрокидывающего мехашзма, причсм точкой 1 обозцаеца зона триложеция сил, действующих ца осцоваиие платформы в ряйоце моцтажа верхней опоры силового цилиндра.Опоры кроцштейцв опрокидывающего мехацизмя цяхолятся ца оси цмметрии О - 0 каждого из лоцжероцов 4 - 7, причем точкой Б обозцячеця зона приложения сил, действующих ца основание платформы в ряйоие монтажа опор кронштейновЛонжероны 4 - 7 ьч- полцецы корытообразцого профиля и имеют переменное сечение по высоте и ширине, Фигуриые концы лонжеронов сведены в точке 1357101 При этом направления распределенных сил совпадают...

Складной кузов-фургон

Загрузка...

Номер патента: 357102

Опубликовано: 01.01.1972

Автор: Сердечный

МПК: B60P 3/14

Метки: складной, кузов-фургон

...горизонтальное - в транспортномм, В вертикальном положении стойки закрепляются стопорами 5. Стойки выполняют роль несущего каркаса, на котором закрепляется крыша б из водонепроницаемого материала (брезента, юртовой ткани, пленки и т, д.).Боковые и торцовые части кузова-фургона вы.полцены также из указанного материала и оборудованы окнами 7, Передняя часть кузова-фургоца имеет разъем-ворота, Для удобства транспортирования при помощи закрепленной на раме лебедки 8, блоков 9, укрепленных ца стойках, и тросо-блочцой системы крыша опускается в крайнее нижнее положение, Этой же грузоподьемцой системой производится установка крыши в верхнее положение с одновременным натяжением боковых и торцовых частей кузова-фургона. В рабочем положении...

Ложемент для закрепления транспортируемых длинномерных грузов

Загрузка...

Номер патента: 358245

Опубликовано: 01.01.1972

Авторы: Мордюшенко, Зюзенков

МПК: B60P 3/40, B60P 7/12

Метки: закрепления, длинномерных, грузов, ложемент, транспортируемых

...снабжении телескопической стойкой, нижняя часть которой жестко прикреплена к основанию, а верхняя - к средней части опорного пояса.На чертеже схематически изображен описываемый ложемент.Ложемент содержит основание 1, на котором с помощью шарниров 2 установлены рычаги 8, снабженные, нанример, винтовым механизмом 4 изменения угла их наклона. К концам рычагов прикреплены нижний тибкий опорный пояс 5 и верхний стяжной пояс б, Ложемент снабжен телескопической стойкой 7, нижняя часть которой жестко прикреплена к основанию 1, а верхняя - . к средней части опорного пояса 5,Для закрепления длинномерного груза цилиндрического или другого сечения верхний пояс б отсоединяют от одного из рычагов 3, и груз укладывают на нижний пояс 5, После...

359227

Загрузка...

Номер патента: 359227

Опубликовано: 01.01.1972

Авторы: Глазырин, Невский, Полетайкин, Демчук, Заборцев

МПК: B66F 9/06, B60P 3/41

Метки: 359227

...лесопогрузчиков, включающие две продольные балки, соединенные между собой двумя отстоящими друг от друга поперечными балками.Однако рамы такой конструкции имеют ненадежное соединение с рамой лесопогрузчика, сложны в изготовлении и не улучшают условия их обслуживания.Цель изобретения - повышение на соединения рамы с рамой лесопогруз рощецие конструкции и улучшение обслуживания.Для этого каждая из поперечных балок грузовой рамы выполнена с двумя жестко прикрепленными к ней и отстоящими ца расстоя ции друг от друга кронштейнами, в отверстиях которых установлены пальцы, при помощи которых грузовая рама соединена с рамой лесопогрузчика.На чертеже изображена предлагаемая рама, 2 общий вид.Рама челюстного лесопогрузчика состоит из двух...

Погрузчик длинномерных грузов

Загрузка...

Номер патента: 359231

Опубликовано: 01.01.1972

Авторы: Амвросиев, Tаубер

МПК: B66F 9/06, B60P 3/41

Метки: грузов, длинномерных, погрузчик

...мощным гидроцилинд бании грузов и их об 0 мощности тягача и ус том, мерных грузов, си, прицеп, чеюстей которого иксации с заддного шасси, и конструкции не весины.ть производиь технологичеи захвата подой в вертикальобойме, шарчелюстью заже изображен погрузчик длиннозов. Погрузчик длинномерных груит самоходное шасси 1, прицеп 2, захват 3, одна из челюстей которона с возможностью фиксации с нкой прицепа 2. Эта челюсть благоязи с толкающей частью прицепа ать роль скребка, Другая челюсть а в направляющей обойме 4 и пея в ней в продольном направлении. шарнирно связана с неподвижной тения дмет изо 5 грузов, включаюеп, челюстной зарого выполнена с задней стенкой и привод поворотем, что, с целью Погрузчик длинномещий самоходное шасси...

Способ набора воза машиной для трелевки леса

Загрузка...

Номер патента: 360040

Опубликовано: 01.01.1972

Автор: Танашев

МПК: B60P 1/00, B60P 3/41

Метки: воза, машиной, набора, леса, трелевки

...этапов предлагаемого апособа. Оборудование, используемое при раюоте по описываемому способу, включает переносную лебедку 1 с тросом 2, дсполнительный трос 3, замки 4 для соединения с тросом 2 вспомогательной лебодки 1 и грузовьв тросом 5 трелевочного трактора,До прихода трелевочного трактора в ле сосеку .заранее производят растяжку легких тросов 2 и 3 и чокеровку деревьев (см. фиг.1), При подходе трактора его,грузовой трос 5 замком 4 соединяют с дополнительным тросом 3. Лебедкой,1 производят протаскивание грузового троса трактора через кольца чо,керов на максимально возможное расстоянпе(по длине,трсса 5).Затем в места соединения тросов (ом. фиг. 2) вставляют палыцы или по.тукольца и начинают сбор пачек б и 7 на двух тросах 5 и 2 (сы,...

Устройство для транспортирования пти1и мелких животных

Загрузка...

Номер патента: 360055

Опубликовано: 01.01.1972

Авторы: Изоб, Похвалим, Зимовнов, Украинский, Чечин, Рейс

МПК: B60P 3/04, B62B 11/00, A22C 21/00 ...

Метки: транспортирования, мелких, пти1и, животных

...фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2 - две секции с откинутым шибером. Устройство представляет собой контеш 1 ер, об 1 вазовав 1 ный ячеистым каркасом 1, разделенным перегородками 2 на секции и смонтированным на шасси 5, Контейнер снабжен направляющими 4, а также пвиберами б, свободно перемещающимися в направляющих междУ 5 РУсак 111 11 слУкац 11 м 1 дпи 1 цах 111 к 11 ждой секции.Каждый шибер имеет ручки 6, ограничитель7 для его ф 1 иксацин во время движения кон тейнера и зацеп 8 для удержания в вертикальном положении при загрузке и выгрузке секций контейнера, Нижний ярус контейнера имеет конусообразный разгрузочный бункер 9.Пользуются устройством следующим обра зом.При загрузке устройства птицей или...

Самосвальный коник

Загрузка...

Номер патента: 383640

Опубликовано: 01.01.1973

Автор: Царгородский

МПК: B60P 7/12, B60P 1/16

Метки: самосвальный, коник

...стоек, размещенных по одну сторону от продольной оси автопоезда, жестко закреплены ца продольных валах, а оси СТОЕК ЖЕСТКО СОЕДИЦЕНЫ ДОПОЛЦИТЕЛЫЫМИ продолиыми валамц,Иа фиг. 1 ПЗОб 1 эажец Описьваемый коцик; иа фиг. 2 - узел 1 ца фиг. 1; иа фиг. 3 - узел 11 ца фцт. 1; ца фиг. 4 - разрез по 1 в .13на фиг. 3; на фиг. 5 - разрез по Б - Б на фиг. 3.На шасси автопоезда установлены два самосвальных коника, каждый из которых содержит раму 1, в которую вмонтирована ось 2. На оси размещена балка, выполненная из двух частей 3 и 4. В транспортном положении балка покоится на опорных стойках 5 и б, которые сидят на осях 7 и 8, расположенных в раме 1. Оси стоек 5 жестко соединены продольными валами 9, а оси стоек б соответственно соединены между...

Разгрузочное и уплотняющее устройство

Загрузка...

Номер патента: 383656

Опубликовано: 01.01.1973

Автор: Романов

МПК: B65G 67/26, B60P 1/00

Метки: уплотняющее, разгрузочное

...размещ лам кузова, к каждому из котор присоединены корпуса силовых ров двойного действия, причем гидроцилипдров шарнирно по д динены своими головками с скребковым приспособлением.На фиг, 1 изображен общий в мого устройства, аксонометрия; н ропривод. Устройство представляет собой десятизвсипый пространственный механизм и содержнпгсиловые гидроцилпндры 1 и 2, закрепленныешарнирно держателями 8 и 4 по краям переднего борта 5 кузова 6 транспортного средства. Штоки 7 и 8 гидроцилиндров шарнирнопо диагонали соединены своими головками сразгрузочным скребковым приспособлением 9,Гидропрпвод разгрузочного устройства осу 1 О ществлен от гидрон асоса 10, установленногопа коробке 11 перемены передач. Гидросистсма имеет масляный бак 12,...

Устройство для самопогрузки и саморазгрузки штучных грузов

Загрузка...

Номер патента: 384225

Опубликовано: 01.01.1973

МПК: B65G 67/00, B60P 1/54

Метки: грузов, самопогрузки, штучных, саморазгрузки

...цилиндром 10.Звено 6 шарнирной цапфой 11 связано с кор пусом гидравлического цилиндра 12 наклона,шток которого усреплен на кронштейне 3.Между балкой 4 и звеном 7 находится подьемный гидравлический цилиндр 13. Цилиндры 10 и 13 гидравлически соединены между 30 собой, На эвене 7 смонтирован концевой вы384225 иг.1 3ключатель 14, управляемый профилированным кулаком 15, авободно посаженным на ось 9 и включенным в цепь управления гидравлической системы питания цилиндров устройства. Кулак 15 шарнирной тягой 16 связан с кронштейном 3.Для погрузчики контейнера 2 сначала включением цилиндров И и 10;при фиксираванном положении цилиндра 12 разворачивают вверх звено 7, В крайнам положении цилиндра И нижняя кромка контейнера находится несколыко выше...

Транспортное средство для перевозки баллонов со сжиженным газом

Загрузка...

Номер патента: 384705

Опубликовано: 01.01.1973

Автор: Старков

МПК: B60P 9/00

Метки: газом, средство, транспортное, перевозки, сжиженным, баллонов

...рольганге; на фиг, 4 - расположение баллонов на транспортере. На шасси 1 транспортного средства закреплен каркас кузова 2, выполненный с секциями, расположенными перпендикулярно продольной оси кузова. В нижней части секций5 установлены транспортирующие устройства д(транспортеры, рольганги), Каждая секциякаркаса снабжена направляющими 4, изготовленными,из твердых пород дерева или пластмассы, и зажимами 5. На каркас натянут тене 10 вой кожух б для защиты баллонов от прямогообогрева солнечными лучами,Транспортное средство работает следующим образом.При перевозке баллоны 7 с газом, установ 15 ленные на транспортирующих устройствах 8передаются на позицию разгрузки роликами 8рольганга или лентой 9 транспортера от привода транспортного...

Одноосный прицеп

Загрузка...

Номер патента: 384720

Опубликовано: 01.01.1973

Авторы: Новоселов, Пискунов

МПК: B62D 53/02, B60P 3/40

Метки: одноосный, прицеп

...опору 4, соединенную с триндером б траверсы 6, на которых смонтированы клещевые захваты 7 по средством гидроцилиндров 8, Гидроцилпнлр9 служит для подъема и установки в транспортное и рабочее положения прицепа, Елещевые захваты упразляются с помощью гидроцилиндра 10.По прибытии на место погрузки рама прицепа гидроцилиндром 9 подъема и гидроцплиндрами 2 перелома рамы раскрывается в рабочее положение. При погрузке,длипномер,ных грузов гидроцилиндрами 8 подъеата клещезых захватов 7 опускают,их и одновременно раскрывают гидроцилиндрами 10, Захватив груз, клещевые захваты 7 вместе с грузом гидроцилиндрами 8 поднимают на нужную высоту и транспортируют к месту зы гру,зки.При захвате катушек с кабелем нлн тросом раму 1 прицепа поднимают...

Самонагружающееся транспортное средство

Загрузка...

Номер патента: 385423

Опубликовано: 01.01.1973

МПК: B60P 1/48

Метки: транспортное, самонагружающееся, средство

...рычагов 8 осуществляется гидроцилиндрами 9, крепящимися с помощью шарниров к лопатке 7 и рычагам 8. Рычаги 8 поворачиваются гидроцилиндрами 10.Днище ковша 3 изогнуто по дуге, центр которой в одном из положений ковша, например в крайнем верхнем, совпадает с осью качания лопатки 7 относительно рычагов 8, когда они находятся, например, в крайнем заднем положении. На фиг. 1 ковш 3 и лопатка 7 установлены в положение, обеспечивающее выполнение, например, скреперных работ.После заполнения ковш 3 гидроцилиндрами б поднимается вверх. При этом рычаги 8 гидроцилиндрами 10 перемещаются в крайнее заднее, а лопатка 7 цилиндрами 9 устанавливается относительно рычагов 8 в верхнее горизонтальное положение (см. фиг. 3). Ковш 3, достигнув положения...
