B60P — Транспортные средства, приспособленные для грузовых перевозок или транспортировки, перевозки и размещения обычных или специальных грузов или изделий

Страница 10

156801

Загрузка...

Номер патента: 156801

Опубликовано: 01.01.1963

МПК: B60P 3/41

Метки: 156801

...подъема щита.С целью обеспечения возможности погрузки пакета длесовозный транспорт, к погрузочному щиту шарнирноштоки установленных на раме трактора допо,пгительньлиндров, составляющих вместе со щитом, поворотнымирамой трактора шарнирный четырехзвенник; причем упрроцилиндрами выполнено независимым от гидроцилиндрарычагов. Такая конструкция обеспечивает возможностькета древесины на лесовозный транспорт.Погрузочное устройство трелевочного трактора состоитзочного шита 1, шарнирно прикрепленного к поворотным рыприсоединенными к ним штоками гидроцилиндра 3, смонтина раме трактора 4, На раме трактора закреплены такжелиндры 5, штоки которых шарнирно связаны с погрузочньвсоставляя вместе с ним, поворотными рычаг и и рамой тракнирный...

156853

Загрузка...

Номер патента: 156853

Опубликовано: 01.01.1963

МПК: B60P 1/32

Метки: 156853

...органам гидросистемы. Масло от тягача к полуприцепу поступает по трубопроводам 15, 16, 17 и 18, проходя через разрывные муфты 19, 20, 21 и 22.Полуприцеп разгружается на правую сторону переключением рычага соответствующего гидрораспределителя 14; при этом масло по шлангу 17 подается к гидроцилиндру 23 двухстороннего действия (для открывания левого борта служит гидроцилиндр 24) и, воздействуя на поршень 25, выдвигает шток 26. При дальнейшем открывании правого борта (фиг, 4) гидроцилиндр 23 приводит во вращение (по часовой стрелке) вал 27 и с помощью регулируемой тяги 28 открывает борт 5.В конце процесса поворота вала 27 (фиг. 5) открываются левые крюки 11 через тяги 29 и 30. Поперечная тяга 30, двигаясь влево, воздействует...

157167

Загрузка...

Номер патента: 157167

Опубликовано: 01.01.1963

МПК: B27B 11/12, A01G 23/099, A01G 23/081 ...

Метки: 157167

...по направляющей 6 с помо,цью гидроцилиндров 7 и 8. Пакетирющсе устройство 9 представляет собой рыа, вращг 1 огцийся в вертикальноЙ плоскости вокруг горизонтального шарнира 16 при помощи гидооцплпндра 11.Работает лесозаготовительная машина следующим образом.Машина передвигается вдоль кромки леса. Пильное устройство и устройство для повала деревьев нацеливают на очередное дерево. При этом для захвата дерева и его направленного повала на коники машиМ 157167 ны оператор с помощью гидросистемы перемещает устройство для по вала по ширине и по углу относительно продольной оси машины, а такхке вдоль оси до захвата дерева крюком. Одновременно со срезанием дерева производится перемещение устройства для повала с двурогим крюком на себя,Для...

157224

Загрузка...

Номер патента: 157224

Опубликовано: 01.01.1963

МПК: B60P 3/41, B60P 1/267

Метки: 157224

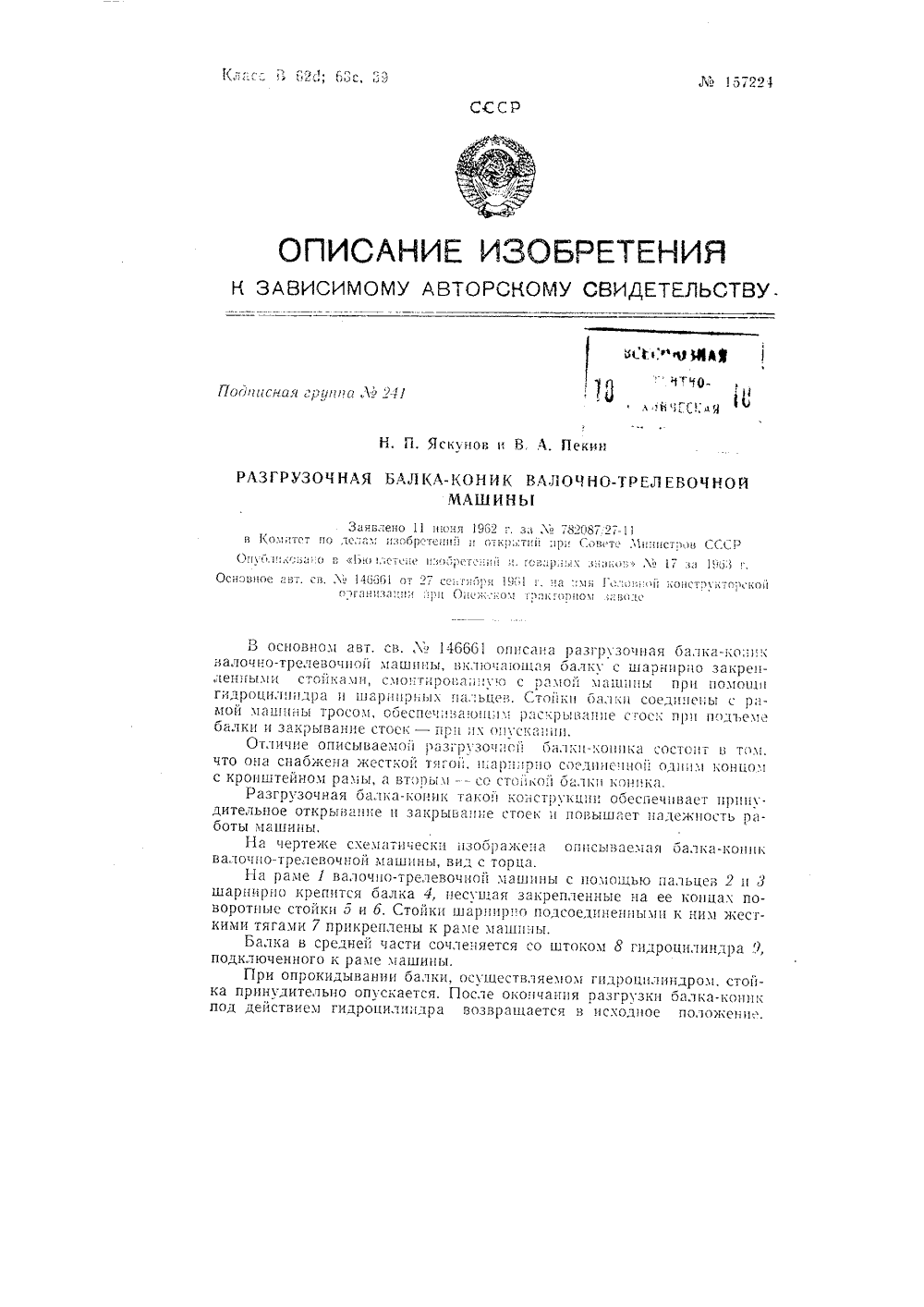

...Ояг)ка-к 01)игс такой К 01 струкц 111 Оосс 1 ечиВяст ирину. дительное открыл)21)ие и зякрывя 1)ие стоек и ПОВьгшает 1)адежость рс)- боты машины.Н 2 )ертеже с.алема)тически 13001)яжс 112 Описы 52 е.а 51 Оалк 2-конк валочно-трелевочной машины, вид с торца.На раме 1 валочно-трелевочной машины с помощью пальцев 2 и 3 шарнирнО крегится балка 4, песуща 51 закрепленные на ее концас поворотные стойки б и б. Стойки шарнирно подсоединенными к ним жесгкими тягами 7 прикреплены к раме машшы.Балка в средней части сочленяется со штоком 8 гидроцилиндра 1, подключенного к раме машины,При опрокидывании балки, осуществляемом Гидроцил)зндром, стойКа ПрИНудИТЕЛЬНО ОПгсКВЕТСя. ПОСЛС 01 СОНЧдпия ПязгрЗКИ 02 ЛКЯ-КОНИ К под действием гидроцигпшдра возвращается...

157225

Загрузка...

Номер патента: 157225

Опубликовано: 01.01.1963

МПК: B60P 3/40, B60P 1/28

Метки: 157225

...1 а фиг. 2 - то же, внд сзад грузке груза; па ф 1 г. 3 - полуплатформь 1 с при односторонней разгрузке. Р 51 до м 1 э а си Ол 05 к е 1111 ь е поворотные 0 Гн О с 11 Г ел ъ н О 110 л 1 гприцепс 11 ссушис платформы, и о с пом 01 ць 10 со157225няя рама несет стояночные опоры 10, а также два гидроцилипдра 11 и 12 подъемника, штоки 13 и 14 которых шарнирно соединяются с внутренними концами полуплатформы.Задняя рама полуприцепа опирается на колесную тележку 15. По торцам полуприцепа устанавливаются щиты 1 б и 17, которые крепятся к полуплатформам с помощью шарниров 18 и 19, расположенных соосно с шарнирами полуплатформ. Этим обеспечивается поворот полуплатформ при неподвижных торцовых шитах, Для перевозки длипномерного груза 20 на...

157862

Загрузка...

Номер патента: 157862

Опубликовано: 01.01.1963

МПК: A01G 25/00, B60P 7/12, B60P 1/54 ...

Метки: 157862

...в виде боковых кронштейнов, которые прикрепляются с двух сторон к раме 2; стрелу 3 с подвешенным на конце захватом 4, приводимую в движение от гидравлического цилиндра 5 через шестеренчато-шатунный механизм, включающий сектор б и шестерню 7. Привод захвата осуществляется от выносного гидравлического цилиндра 8, устанавливаемого на самом захвате. При работе трубоукладчика лежащие на земле трубы поочередно захватываются захватом и погружаются на стеллажи. После заполнения гнезд кронштейнов с одной стороны механизм подъема поворачивается кругом 9 на 180=. Затем самоходное шасси разворачивается и производится загрузка стеллажей с другой стороны. Загруженный полностью трубоукладчик переезжает на место выгрузки трубопроводов,...

157892

Загрузка...

Номер патента: 157892

Опубликовано: 01.01.1963

МПК: B60P 3/40

Метки: 157892

...изображен описываемый полуприцеп, видсбоку в различных положениях в процессе разгрузки; на фиг. 2 - подвесная каретка в двух проекциях,Рама / полуприцепа имеет П-образную в плане форму и опираетсяпередним концом на седельное устройство 2 тягача 3, а задним концом -на колесную тележку 4. По полкам продольных лонжеронов 5 рамы нароликах 6 передвигается подвесная каретка 7, нвляюгцанся переднейопорой длинномерного железобетонного изделия о. На полках лонжеронов рамы выполнены выступы 9, обеспечиваюшие подъем подвесной каретки для установки под разгружаемое иэделие козелка 10, В заднем157892части лолуприцсла установлены домкраты УУ, поднимающие тележку полулрццепа с железобетонным изделием прц установке лод него во вре мя разгрузки...

158811

Загрузка...

Номер патента: 158811

Опубликовано: 01.01.1963

МПК: B60P 1/273

Метки: 158811

...самосвала.При опрокидывании кузов самосвала повоПредмет нзо зете н и СОВЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РИСЛУБЛИК Ф:4 сщ ГОСУДАРСТВЕ Н И Ы И КОМИТЕТ ПО ДЕЛАМ ИЗОБРЕТЕНИИ И ОТКУБ 1 ТИЙ СССРрачивается окр г осц 8. Вместс с кузовом поднимается ц вал 1. Рычаг 2 взяцмодсцствует с подпружиненным рычагом 7, ц вал ( цовора 1 цвается прот 1 в часовой стрелки. Одовремеццо поворачц 1 за 1 отся рычаги 3, и тл 1 ц а открывают кр 1 оки 6 замкооортя. Борт цо:1, 1 сЙствие Грза Огк 1)ыаегся, и ся.10 сВа 1 л 1 язгружается. После ОПОРОжнецця кзов занимает исходное положение. Всстс с нц., Опускается вал 1, 1)ыс 1 г501 цт зацеплсцне с подир ж ц цен цы ры 12 го 1 / ц ПО 01 с 1- чивается вместе с валом цо часов 01, стрелке, я крюки 6 зап 1 раютс.В случае...

159412

Загрузка...

Номер патента: 159412

Опубликовано: 01.01.1963

МПК: B60P 1/28

Метки: 159412

...шарнирах 2 крепятся основные боковые борта 3 и задний борт 4, запирающиеся замками 5. Сзади на основании кузова на шарнирах б установлены полые стойки 7, откидывающиеся вниз вместе с боковым бортом. В полые стойки 7 вставляются съемные удлинители 8 стоек, на которых шарнирно крепятся дополнительные боковые 9 и задний 10 борта. В верхней части дополнительных бортов смонтированы кронштейны 11 с консольными стержнями 12 (приблизительно прямоугольного сечения с закругленными углами), оканчивающиеся сферическим утолщением И, Верхние концы съемных удлинителей 8 стоек и кронштейн 11 переднего борта 14 снабжены отверстиями с прорезью 15,Передний борт выполняют высоким, неразьемным, а дополнительный борт может быть легко снят или установлен без...

160105

Загрузка...

Номер патента: 160105

Опубликовано: 01.01.1964

МПК: B60P 1/48

Метки: 160105

...на самоходные шасси и состоит из собственно ковша 1, стрелы 2 и механизма 3 поворота стрелы. Поворачивается стрела 2 от гидроцилиндра, ца штоке которого закреплена рейка, взаимодействующая со звездочкой, жестко сидящей на оси поворота стрелы,жвинская и Б. М. Кутьин Ковш выполнен в виде совка и состоит из боковых стенок 4 ц 5, задней степки 6 ц днища 7, К кромкам днища ц боковых стенок крепится нож 8. С помощью шарового шарнира 9 ц обыкновенного шарнира 10, перемещающегося в криволинейных направляющих 11, боковая стенка 5 ковша соединяется со стрелой.Для уменьшения возможности высыпания материала прц опрок 11 дывангц 1 когша его днищу придают форму прямоугольной трапеции и боковую стенку 5 по ширине и длине делают больше...

160440

Загрузка...

Номер патента: 160440

Опубликовано: 01.01.1964

МПК: B60P 1/273

Метки: 160440

...б - разрез по Д-Д на фиг. 5.По бокам днища кузова 1 самосвала шарнирно укреплены продольные валы 2 с рукояткой 3, также шарнирно смонтированной. на оси 4 и связанной посредством фасонной скобы б с рычажком б, Этот рычажок жестко соединен с продольным валом.2, па котором шарнирно установлены запорные крюки 7, Подшипники крюков охватывают втулки, снабженные выступом 8. Втулки сидят на продольных валах 2 и снабжены регулировочным болтом 9 с контргайкой 10, на которую опирается запорный крюк 7.Для отпирания замков при разгрузке груза поворачивают рукоятку 3 влево, при этомпосредством фасонной скобы б и рычажка бпроисходит поворот продольного вала 2 ижестко сидящей на нем втулки с выступом.Свободно установленный на валу 2 крюк...

160813

Загрузка...

Номер патента: 160813

Опубликовано: 01.01.1964

МПК: B66F 9/06, B60P 1/16, B66F 9/22 ...

Метки: 160813

...впл сверху.Корпус 1 погрузчцкя шарнирно крепится и тягам трехточечной гттлронявесктт трактора, причем к верхнец тяге 2 корпус крсптттсл непссре,чственно, я к ццжццм тягам 3 ц 4 посрелствохт перехочттых кпопштейцов 4. котооые прц демонтаже погрузчика могут оставаться на тягах, тяк как не мешятот цавсске других мяццттт, Ня корпусе погрузчттття установлены маслобяк, насосная система 5 ц прц помощи регулируемого кронштейна тт распределитечь 7. Насосная система 5, жестко соелиненттая с корпусохт, приводится кярданным валом 8. Однако она может приводится и отвала отбора мощности трактора через легко- съемную муфту. При этом гидравлические шланги постоянно соединяются с насосом, баками и гидросистемой погрузчика. К заднему мосту трактора...

Лесовозная трелевочно-транспортная машина•г, г v-i-: 4 д аа.

Загрузка...

Номер патента: 161238

Опубликовано: 01.01.1964

Авторы: Лесман, Кузьмичев, Ревзин, Сидоров

МПК: B60P 3/41

Метки: v-i, трелевочно-транспортная, аа, лесовозная, машина•г

...изображена лесовозная трелевочно-транспортная машина, вид сбоку,Машина включает одноосный колесньш тягач 1, полуприцеп 2, соединенный с тягачом при помощи шарнирно-осевогс устройства 8 с гидроприводом 4, лебедку б с приводом от электродвигателя б, являющегося одновременно приводом оси 7 полуприцепа, погрузочно-опорный шит 8, управляемый цилиндрапоршневым гидроприводом 9. В кабине 10 одноосного тягача 1 смонтирован пульт дистанционного управления приводом осн полуприцепа и механизмами машины.Поворот тягача осуществляется при помощи пдропривода 4) выполненного в виде двух гидроцнлнндров, которые одним концом закреплены на тягаче, другим - на стойке 11 полуприцепа. Для сбора, погрузки и транснортнрсвкн леса на полупрнцепе установлена...

161243

Загрузка...

Номер патента: 161243

Опубликовано: 01.01.1964

МПК: B60P 1/16

Метки: 161243

...обеспечивается с помощью жестких цилиндров. Особенность описываемого устройства для подъема кузова автомобиля самосвала соит в том, что гибкая оболочка укрепленарцовыми плоскостями непосредственно на днище кузова и плоском элементе шасси и снабжена гибкими растяжками, которые соединены с ее поясами жесткости. Противоположные концы растяжек крепятся соответственно на шасси автомобиля и днище кузова. Такое устройство обеспечивает равномерное распределение нагрузки на значительную площадь дна кузова и шасси автомобиля и имеет упрощенную конструкцию,На фиг. 1 изображено предлагаемоестрой- ство, вид сзади; на фиг. 2 - разъемный шарнир в двух проекциях.Гибкие газонепроницаемые оболочки выполнены из одной или нескольких секций-баллонов...

162457

Загрузка...

Номер патента: 162457

Опубликовано: 01.01.1964

МПК: B60P 1/48

Метки: 162457

...гидроцилиндром, шарнирно закреплено на поперечной балке, расположенной между кронштейнами рукоятки. Благодаря этому грейфер может поворачиваться относительно шарнира в вертикальной плоскости.На чертеже схематически изображен предлагаемый навесной самопогрузчнк к самоходному шасси, вид сбоку и в плане.1-1 авесной самопогрузчик имеет рукоять 1, выполнешгую в виде поворотных в вертикальной плоскости с помощью гидроцилиндров 2 стрел, Рукоять шарнирно подвешена и самоходному шасси 3, На конце рукояти, между ее кронштейнами 4, смонтирована поперечнач балка 5. На балке с помощью шарнира 6 за креплено зачерпывающее устройство з виде грейфера 7, которое управляется гидроцнлиндром 8.Благодаря поворотам грейфера 7 относителшго шарнира 6 в...

162724

Загрузка...

Номер патента: 162724

Опубликовано: 01.01.1964

МПК: B60P 3/41, B60P 1/00, A01G 23/081 ...

Метки: 162724

...крайних крестовин стрелы и приводимая в движение гидроцилиндром. При подъеме и опускании каретки 9 выдвигается и складывается стрела.К трактору прицепляют одноосный прицеп с кузовом, который опрокидывается с помощью гидроцилиндра, расположенного под ним,1-1 а передней неподвижной части прицепа установлен гидравлический пресс, имеющий неподвижный контрнож 10 и подвижный нож 11, установленный на штоке гидроцилиндра.Подающее устройство пресса состоит из двух пар вальцов 12, одна пара которых подпружинена. Загруженные в пресс деревья разрезаются на короткомерные отрезки, и шток цилиндра 13 проталкивает их в кузов прицепа в вертикальном положении.Для формирования пакета из чураков на прицепе при постепенном его заполнении в кузове...

162725

Загрузка...

Номер патента: 162725

Опубликовано: 01.01.1964

МПК: B60P 1/00, B66F 3/18

Метки: 162725

...машина 1 имеет основную лебедку 2 с рабочим тросом 3, вспомогательную лебедку 4 с вспомогательным тросом б и подвижной блок б, В качестве вспомогательной лебедки для уменьшения усилий на оттаскивание вспомогательного троса можно использовать малогабаритную лебедку с тяговым усилием 300 - 500 кг и соответственно малым диаметром троса,Оттаскивание рабочего троса осуществляется так: свободный конец вспомогательного троса, пропущенного через подвижной блок скрепляют с концом рабочего троса. Затем подвижной блок переносят на лесосеку и прикрепляют к пню или дереву 7, после чего включают барабан вспомогательной лебедки и рабочий трос оттаскивают,Способ оттаскивания рабочего троса трелевочной машины при помощи подвижного блока...

162752

Загрузка...

Номер патента: 162752

Опубликовано: 01.01.1964

МПК: B60P 3/41, B60P 1/43

Метки: 162752

162754

Загрузка...

Номер патента: 162754

Опубликовано: 01.01.1964

МПК: B60P 1/273

Метки: 162754

...цилиндра 1. При этом замок борта запирается и воздух из правой полости цилиндра выпускается в атмосферу через отверстие в толкателе 13. В транспортном положении, при опущенной платформе самосвала, замок борта открывается вручную нажатием на рычажный включатель 1 О. Самопроизвольное открывание замка борта исключено благодаря тому, что тяги 6 при положении механизма, соответствующем запертому замку, располагаются выше центра вала 4 и проходят через мертвую точку; в резуль- тате этого поворот вала по часовой стрелке исключен,Устройство для автоматического управления бортами платформы самосвала, содержащее источник сжатого воздуха, пневматический исполнительньй механизм двустороннего действи 11, связанный с замкамн борта, воздухопроводы и...

162755

Загрузка...

Номер патента: 162755

Опубликовано: 01.01.1964

МПК: B60P 1/28

Метки: 162755

...конструктивно выполнено проще,На фиг. 1 схематически изображено описываемое устройство; на фиг. 2 - то же, вид в плане.На поперечной балке 1 рамы самосвала жестко укреплены оси 2, на которых поворотно смонтировано основание 3 кузова. Боковые борта 4 укреплены на оосновании кузова так, что могут поворачиваться вокруг осей 5, Навесы б бортов тягами 7 соединяются с крюками В, укрепленными также на основании кузова и вращающимися вокруг осей 9, В транспортном положении крюки 8 подтягиваю о ты оси 2, обра реп куз к шасси.Задний борт 11 продольнойплечего рычага 13, шарнирнона основании кузова, и попер я 14 соединен с осями 9 передниниров кузова.Для разгрузки кузова шофер открывает боковой борт 4, который поворачивается на оси 5; при...

163021

Загрузка...

Номер патента: 163021

Опубликовано: 01.01.1964

МПК: B66F 9/12, A01G 23/08, B60P 1/04 ...

Метки: 163021

...перемещение и сброс мусора,На фиг. 1 схематично изображен погрузочпый щит; ца фиг. 2 - вид по стрелке А на фиг. 1; на фиг. 3 - вид щита сверху,Погрузочпый щит 1 имеет настил 2. Проем 3 для блока образован прикрепленными к настилу щеками 4. Для предотвращения засорепия рамы трактора при погрузке на него деревьев нижняя часть проема закрыта наклонно приваренными пластинами б. По обе стороны проема также наклонно установлены перегородки 6, прикрепленные к настилу щита и щекам. Линии пересечения пластин и перегородок с настилом направлены к продольной оси щита под углом, обеспечивающим перемещение и сброс мусора (лесосечных отходсв, земли, снега и т, д.).Таким образом, мусор, захватываемый срунта при затаскивании деревьев на щит,...

163106

Загрузка...

Номер патента: 163106

Опубликовано: 01.01.1964

МПК: B65G 69/20, B60P 7/12, B66F 9/06 ...

Метки: 163106

...в плот, Она выполнена в виде продольных балок 4 из швеллеров, сваренных вкоробку, Продольные балки жестко соединяются поперечными балками и раскосами, Кнесущей раме крепятся опорные передниестойки для сжатия бревен в пучок. 1-1 а передних опорных стойках крепится поперечная балка б, к которой прикрепляются два грузовых направляющих блока б, через которые проходят ветви грузового троса 7, а в нижней части передних опорных стоек крепятся два направляющих блока 8.Ходовая часть состоит пз двух пар ходовых катков (шароидов), передних 9 большего диаметра и задних 10 меньшего диаметра, которые вращаются в подшипниках качения и крепятся к несущей раме, Конструкция шароида сварочная из листовой стали.Трактор с устройством подъезжает к...

163199

Загрузка...

Номер патента: 163199

Опубликовано: 01.01.1964

МПК: B60P 3/40, B61D 3/08

Метки: 163199

...балок и контрбалок устройства; па фиг. 4 - опорная подушка.На раме платформы (или полувагона) 1 размещены опорные подушки со скрепительными стойками 2, на которых с помощью шкворней 3 крепятся передвижные по стойкам поперечные балки 4. Последние соединены с контрбалками б пружинами б, полыми стержнями 7 и болтами 8. Опорные подушки выполнены из швеллера 9 (см. фиг. 4) с деревянным брусом 10, на который непосредственно опирается перевозимый груз. К боковым ребрам швеллера приварены мета ские полосы 11, изогнутые в виде крю которые закрепляются стойки 2.Контрбалка 5 опирается непосредстве груз, при закреплении которого она мается.Швеллер 9 при перевозке груза на той платформе крепится за лесные ско на полувагоне - при помощи обжимно ка за...

163643

Загрузка...

Номер патента: 163643

Опубликовано: 01.01.1964

МПК: B60P 7/14, B61D 3/08

Метки: 163643

...полувагона позволяет более эффективно использовать объем его кузова.На чертеже схематично изображена предлагаемая несъемная стойка полувагона.Стойка 1 размещена в коробке, образованой обшивкой кузова 2 и стойками боковой стены 3, в которой в верхнем обвязочном швеллере 4 и в направляющей планке 5, прикрепленной жестко к боковой степе полувагона, прорезаны отверстия - окна б. В нерабочем положе ся специальной защел защелку 7 стойка вь стие б, устанавливает и затем фиксируется 8, смонтированным на нии стоика удерживаеткой 7. При нажатии на двигается через отверя в рабочее положение стопорным устройством стойке. Несъсмная стойка железнодорожного полувагона в виде выдвижного стержня, отл ич аю щ а я с я тем, что, с целью повышения...

Трелевочная машина для бесчокерной трелевкидеревьев

Загрузка...

Номер патента: 163835

Опубликовано: 01.01.1964

Авторы: Артамонов, Ленинградска, Дроздовский, Орлов

МПК: B60P 1/00, B66F 9/00, B60P 7/12 ...

Метки: трелевочная, трелевкидеревьев, бесчокерной

...5 с тросонаправляющпми кольцами б и трос, ветви которого, проходя через тросонаправляющие ролики и кольца шарнирно 25 соединенных рычагов, образуют замкнутуюпетлю 7,Каждый шарнирный рычаг 5 состоит из поводка 8, на свободном конце которого имеется тросонаправляющее кольцо, поводковой втул ки 9, ее оси 10, пальцев 11 и 12 и трех пружинЯ 14 иИ.Поводки, благодаря такому устройству, име ют движения одновременно в трех взаимно перпендикулярных плоскостях - относительно пальца 11 вдоль поводковой втулки, относительно оси 10 вместе с поводковой втулкой и относительно пальца 12 совместно с осью и втулкой.Эти движения позволяют свободным концам поводков вместе с кольцами и проходящей через них петлей перемещаться в пространстве при...

Лесозаготовительная машина

Загрузка...

Номер патента: 163836

Опубликовано: 01.01.1964

Авторы: Химии, Иевинь, Институт, Вахнеев, Демь, Вожак

МПК: B60P 1/00, B66C 1/68, A01G 23/08 ...

Метки: лесозаготовительная

...гидроцилнндрами со смонтированными нз ней захватом 4 и срезающим механизмом 5, 5 объединенных вертикальной стойкой 6.На самоходной тележке смонтировано устройство 7 для формирования пакета деревьев.Захват укреплен на стойке основанием 8, ккоторому прикреплены рычаги 9 с зубчатыми 10 секторами 10. На осях рычагов установленыпружины 11, На внутренней части рычагов за.креплены цепи 12, для натяжения которых установлено устройство 18. Срезавший механизм включает цилиндры 14 с трубопровода.15 ми 15. К цилиндрам прикреплены щеки 16, вкоторых шарнирно установлены подпружиненные поворотные упоры 17, Нож 18 соединен со штоками гидроцнлиндров посредством траверсы 19.20 Лесозаготовительная машина работает следующим образом.Машина,...

164562

Загрузка...

Номер патента: 164562

Опубликовано: 01.01.1964

МПК: B60P 7/12

Метки: 164562

...изображен пакетдлинномерных изделий, уложенный на ж.-д. платформу по описываемому способу, двепроекции.Такой пакет состоит из нижней несущей части 1 и верхней грузовой 2, соединенных промежуточными брусьями 3. На пол платформы 4 укладывают опорные брусья 5, на которых располагают несущую часть пакета,включающую несколько длинномерных изделий, увязанных гибкими элементами б. Длин 10 номерные изделия соединяют в пакете с возможностью их взаимного проскальзывания,которое, в свою очередь, предупреждает создание значительных боковых усилий, действующих на подвижной состав и элементы15 пути во время прохождения состава по кривым участкам пути.Промежуточные брусья с помощью гибкихзвеньев 7 прикрепляют к полу платформы.Верхняя грузовая часть...

Для лесозаготовительной машины

Загрузка...

Номер патента: 164805

Опубликовано: 01.01.1964

Авторы: Новожилов, Яскунов, Коник, Орлов, Например

МПК: B60P 3/41

Метки: лесозаготовительной

...неподвижным стойкам и пропущены через блоки, установленные ца верхних концах пдроуправляемых рычагог.На чс 1 тсе нзоб 1 эжен оппсь 1 ваемь 1 й коцик в общем виде.Основание 1 коника состоит цз двух продольных балок, между которыми шарнирно закреп.ецы гидроуправлясмые рычаги 2, приводимые в движение идроцилцндрами 3. Кроме того, к основанию неподвижно прикреплены П-образные стойки -1 и в средней части его имеется связь 5 в виде трубы, к которой прикреплен обвязочцый трос 6,Концы рычагов находятся в разных плоскостях и снабжены блоками 7, через которые пропущены концы троса, прикрепленные к стойкам. Длина троса выбирается так, что бы при разведенных рычагах он находился быв свободном состоянии, а после укладки ца коцик очередного дерева...

Навесной бревнотолкатель

Загрузка...

Номер патента: 164835

Опубликовано: 01.01.1964

Авторы: Пдтгптпл, Уравьев, Сафрон, Тлов

МПК: B66F 9/18, B65G 69/20, B60P 1/00 ...

Метки: бревнотолкатель, навесной

...на большом ипромежуточном вылетах, шарнирно укреплен 30 Подписная группа95 ца ее конце с возможностью изменения угла его наклона относительно этой рамы,На чертеже изображен навесной бревцотолкатель, смонтированный на трелевочном тракторе.Поло)кение- при раооте на мццпмяльцом вылете отвала, 11 - па максимальном, П(- - промежуточцос положение отвала для разгрузки подвижного состава и работы на Вы. соки х штабелях.Навесной бревцотолкатель представляет собой шарнирно закреплпцую на тракторе охватывающую П-образную раму 1, которая может подн 11 мяться или Опускаться при ИОмО 1 ци г;дроцилиндра 2. На поперечной балке охватывающей рях 1 ы ц 1 ярнирно закреплен рабочий орган, состоящий из толкающей рамы 3 и соединенного с пей отвала 4. С...

Способ установки на тракторе-амфибии бревиотолкателя

Загрузка...

Номер патента: 165116

Опубликовано: 01.01.1964

Авторы: Кавера, Яскунов, Ломов

МПК: B60P 1/00, B60F 3/00, B65G 69/20 ...

Метки: установки, бревиотолкателя, тракторе-амфибии

...на лесосплаве, снабжаются технологическим оборудованием - бревнотолкателем, выполненным в виде решетки из ножей, собранных на поперечном брусе, который для уменьшения сопротивления корпуса движению амфибии стараются поднять как можно выше над уровнем воды.Предложенный способ позволяет уменьшить сопротивление корпуса при движении амфибии по воде. Для этого бревцотолкатель уста. цавливают на такой высоте над уровнем воды, при которой он погружается в волну по нижнюю кромку поперечного бруса, а величина выноса бревнотолкателя равна половине длины волны, создаваемой корпусом амфибии.На фиг. 1 изображен бревнотолкатель, вид сбоку; на фиг. 2 - то же, вид сверху.Бревнотолкатель 1, выполненный в виде решетки из ножей 2, собранных на...
