B29D — Изготовление особых изделий из пластиков или веществ, находящихся в пластическом состоянии

Страница 24

Способ изготовления крупногабаритных пневматических шин

Загрузка...

Номер патента: 294304

Опубликовано: 01.01.1971

МПК: B29D 30/52, B29D 30/06

Метки: шин, пневматических, крупногабаритных

...поверхности каждого элемента протектора желательно сделать продольные и поперечные канавки для отвода воздуха. Кромки каждого накладываемого элемента втохкно выполнить с фасками таким образом, чтобы в местах стыка двух прилегающих элементов едварительно отформованные элементырисунка протектора последовательно впритык наносят ца цс имеющую протектора покрышку (фиг. 1, и), Дугообразная вогнутая посадочная поверхность этих элементов выполняется с радиусом кривизны, несколько большим, чем радиус кривизны наружной посадочной поверхности каркаса в меридиональном (радиальцом) сечении. Поэтому при наложении элемента на каркас, оц сначала соприкасается с центральным участком короны, в результате чего из пространства между элементом и каркасом...

Устройство для укладки длинномерных трубчатых изделий на накопителб

Загрузка...

Номер патента: 294752

Опубликовано: 01.01.1971

Авторы: Купри, Орлов, Аракел

МПК: B29D 23/00, B29B 11/10, B65H 75/48 ...

Метки: укладки, длинномерных, накопителб, трубчатых

...тележки 14. Вращение пяте передается от электродвигателя 15 через редуктор и пару конических шестерен.Шаговое перемещение подвижной тележки осуществляется от электродвигателя 1 б через редуктор 17, зубчатое колесо 18 и зубчатую рейку 19. Скорости перемещенця тележки и вращения накопителя согласуются с помощью двух ссльсцнов, один цз которых связан с приводной пятой тележки, а другой - с зубчатых колесов 18 привода тслсжи ерсз маломощный редуктор с переменным передаточным атношенцсх.При настройке устройства на укладку трубчатого изделия определенного диаметра передаточное отношение маломощного редуктора устанавливается таким, чтобы один оборот накопителя соответствовал поступательному 5 перемещению тележки на расстояние, не меньшее...

Сная питатель к станкам для сборки abtoliewfita lha. jiisa__

Загрузка...

Номер патента: 294753

Опубликовано: 01.01.1971

Авторы: Герфорд, Кармацкий

МПК: B29D 30/26

Метки: abtoliewfita, сная, питатель, сборки, jiisa__, станкам

...рольганга.Работа устройства для подачи протекторов осуществляется следующим образом. По соответствующей команде включается привод 9 транспортера, который подает протектор в положение над роликами рольганга, Затем горизонтальный участок транспортера приводом 10 опускается вниз (ветви транспортера проходят между роликами рольганга), а протектор остается на рольганге, который после этого приводом 5 через раму по специальным направляющим подается вплотную к сборочному барабану. Затем протектор накладывается на каркас покрышки.Освободившись от протектора, рольганг 5 возвращается в исходное положение (положение запитки), транспортер приводом 10 поднимается в горизонтальное положение, и весь цикл повторяется в описанном порядке. Предмет...

Конструкция резьбового крепления

Загрузка...

Номер патента: 295358

Опубликовано: 01.01.1971

Автор: Костин

МПК: B29D 1/00

Метки: конструкция, резьбового, крепления

...же путем можно получить такую величину натяга, которая будет выполнять функ цию стопорения болта, винта или шпильки.Предлагаемое резьбовое крепление изображено на чертеже.Оно состоит из арматурных гаек 1 и 2 ирезьбового знака 3. После прессования на ме сто знака крепят болт, винт или шпильку.В одном гнезде крепления запрессовываюгдве стандартные гайки, навернутые перед прессованием на один резьбовой знак для совпадения шага резьбы. На гайках предвари тельно протачивают кольцевую канавку дляпрочного соединения с,пластмассой.Для запирания резьбы при прессованин илитье нижнюю гайку перед запрессовкой подворачивают на резьбовом знаке к верхней гай ке с некоторым усилием, которое создает односторонний натяг по боковым граням профиля...

Раскат бобикорезательного станка для кинофотопленки

Загрузка...

Номер патента: 295681

Опубликовано: 01.01.1971

Авторы: Бахвалов, Федоров, Осипов

МПК: B65H 35/00, B29D 7/00, B29B 11/02 ...

Метки: кинофотопленки, бобикорезательного, станка, раскат

...визитажного фонаря 6, столика 7 для резки и склейки пленки, маркировочных линеек 8, автоматической кромкоправки 9, порошкового электромагнитного тормоза 10, счетчика метража 11, опорных колес 12, пе Предназначенныи для переработки рулон пленки на транспортировочной тележке подвозится к станку и закатывается на основание 1 раската, плоскость основания которого находится на одном уровне с полом. После этого при помощи подъемного механизма 3, рычаги которого утоплены в основание раската для того, чтобы не мешать закатыванию различных транспортировочных тележек, рулон пленки вместе с транспортировочной тележкой устанавливается в требуемом положении, Затем ось разматываемого рулона соединяется прп помощи кардана с порошковым тормозом,...

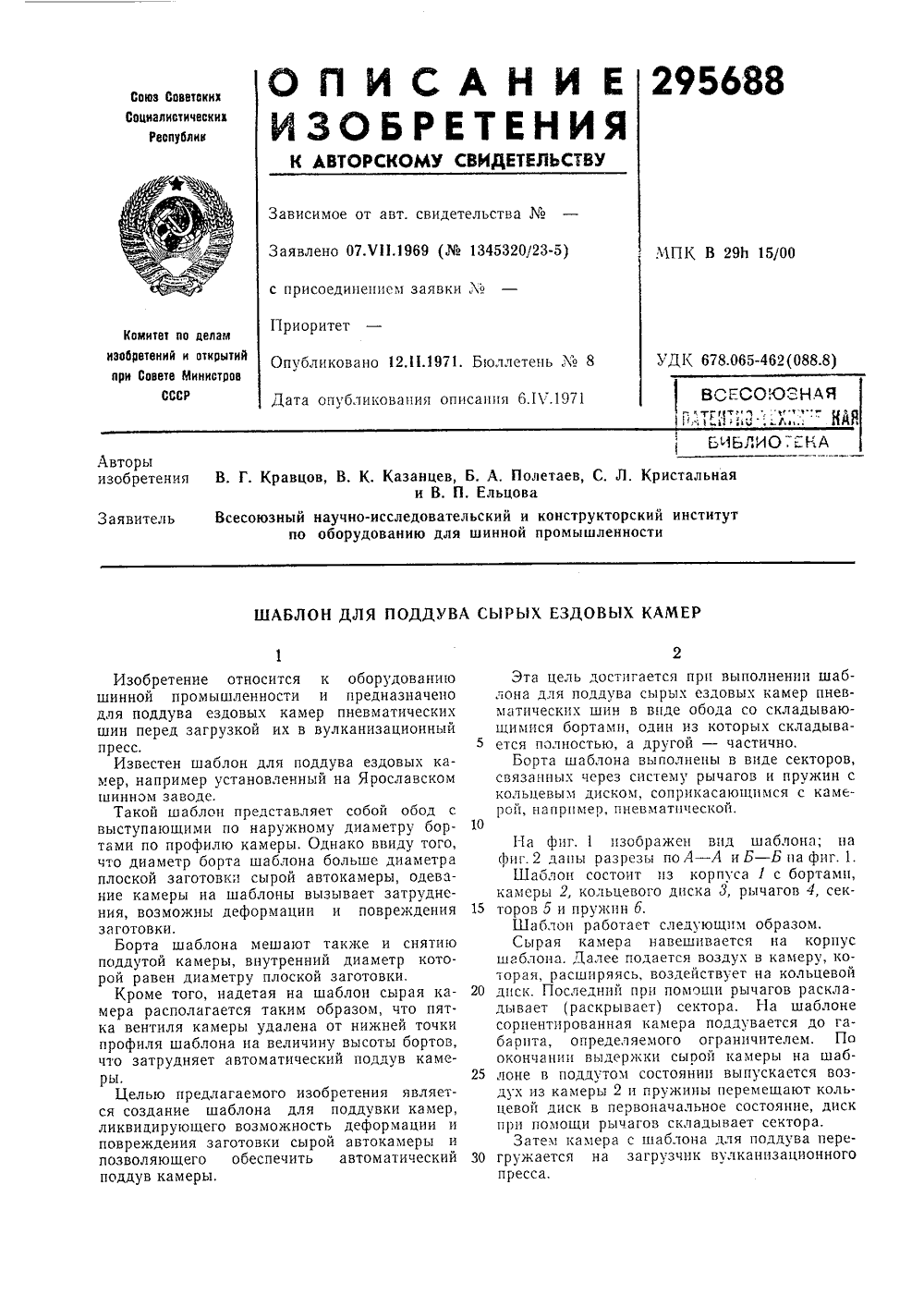

Шаблон для поддува сырых ездовых камер

Загрузка...

Номер патента: 295688

Опубликовано: 01.01.1971

Авторы: Кравцов, Казанцев, Ельцова, Полетаев, Кристальна

МПК: B29D 30/00

Метки: ездовых, камер, поддува, шаблон, сырых

...шаблона на величину высоты бортов,что затрудняет автоматический поддув камеры,Целью предлагаемого изобретения является создание шаблона для поддувки камер,ликвидирующего возможность деформации иповреждения заготовки сырой автокамеры ипозволяющего обеспечить автоматическийподдув камеры,Эта цель достигается прп выполнении шаблона для поддува сырых ездовых камер пневматических шин в виде обода со складывающимися бортами, один из которых складыва ется полностью, а другой - частично.Борта шаблона выполнены в виде секторов,связанных через систему рычагов и пружин с кольцевым диском, соприкасающимся с камерой, например, пневматпческои.10На фиг. 1 изображен вид шаблона; пафиг.2 ланы разрезы поА - А иБ - Б ца фиг. 1.Шаблон состоит пз...

Устройство для ориентированной подачи колпачков вентилей пневматических камер

Загрузка...

Номер патента: 295689

Опубликовано: 01.01.1971

Автор: Крохин

МПК: B65G 1/12, B23Q 7/02, B29D 30/00 ...

Метки: вентилей, ориентированной, пневматических, подачи, колпачков, камер

...На фиг. 1 показано предлагаемое устройство; на фиг. 2 - схема, поясняющая его работу,Устройство для ориентированной подачиколпачков вентилей содержит поворотный во 15 круг горизонтальной оси ротор 1 со сквозными профильными прорезями 2, заключенный внеподвижную обойму 3, имеющую окно 4 длявыгрузки колпачков 5 и бункер б для засыпкиколпачков. Окно 4 обоймы 3 выходит в канал20 7, сообщающийся с устройством для навинчивания колпачков на вентиль автокамеры, Ротор 1 смонтирован на оси 8 в подшипниках,установленных в неподвижной обойме 3. Привод ротора осуществляется от электродвига 25 теля с редуктором 9 через шестерни 10 и 11.Задняя по ходу вращения ротора стенкапрорези 2 снабжена ребром 12, расположенным относительно наружной...

Установка для укладки в стопу протекторных лент

Загрузка...

Номер патента: 295690

Опубликовано: 01.01.1971

Автор: Баженов

МПК: B29D 30/26, B29D 30/52

Метки: протекторных, лент, укладки, стопу

...скорости подачи протекторных заготовок на весовой рольганг 18 (во избежание образования складок протекторной заготовки при ее отборе с весового рольганга). В процессе работы установки электроприводы 14 и 20 транспортеров 1 и 17 включены постоянно.Для обеспечения автоматизации процесса укладки в установке применена система переключателей 21, 22, 23, которые управляют работой электропривода 8 передвижения каретки 3 и электропривода механизма подъема 16. Воздействие на путевые переключатели 22 и 23, смонтированные на направляющей 6, оказывает подвижная каретка 3 с помощью специальной лапки 24, жестко связанной с рамой этой каретки. Воздействие на переключатель 21, смонтированный на раме качающегося транспортера-укладчика 1, оказывает...

Станок для сборки покрышек

Загрузка...

Номер патента: 295691

Опубликовано: 01.01.1971

Автор: Кармацкий

МПК: B29D 30/32, B29D 30/20

Метки: покрышек, станок, сборки

...перечисленных недостатков,а также для увеличения степени использования приводов, устанавливаемых на станке,упрощения конструкции предлагается станок,в котором для перемещения вспомогательно 20 го барабана, наиболее удаленного от бабки,используется привод перемещения опрессовочной диафрагмы. Для этого на обечайке диафрагмы смонтированы принудительно приводимые захваты, которыми осуществляется в со 25 ответствующих случаях замыкание силовойцепи: привод - диафрагма - вспомогательныйбарабан,На фиг. 1 изображе афиг. 2 приведен разре30 Станок состоит из в йна ней бабкой 2 с консольным валом 3, на котором размещены основной барабан 4 и два вспомогательных - 5 и б. На раме размещены направляющие 7 для опрессовочной диафрагмы 8 с приводом 9...

Устройство для закрепления кольцевой пружины

Загрузка...

Номер патента: 296658

Опубликовано: 01.01.1971

Авторы: Кипнис, Губенков

МПК: B29D 30/18

Метки: кольцевой, закрепления, пружины

...от краярычага к отверстиям под палец, а пальцы вы- З 0 2полнены ступенчатыми по диаметру и подпружинены относительно рычагов.За счет крепления державок на рычагах с помощью отжимных пальцев с пружинами быстрый съем и установка державок осуществляются при отжатии подпружиненных пальцев, что является нетрудоемкой операцией и занимает мало времени,На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 - державка с кольцевой пружиной после снятия с рычага.Устройство состоит из державок 1 с открытой кольцевой пружиной 2. Державка имеет пазы, которыми соединяется с рычагами 3 и 4 при помощи отжимных пальцев б. Пальцы поджаты к рычагам плоскими пружинами 6, установленными на рычагах т и 4 с...

Устройство для непрерывного изготовления листовых полимерных материалов

Загрузка...

Номер патента: 297493

Опубликовано: 01.01.1971

Авторы: Попов, Остроумов, Краснов, Перевертов

МПК: B29C 43/46, B29C 43/48, B29C 43/22 ...

Метки: листовых, непрерывного, полимерных

...2; вертикальной клиноподобной камеры, образованной двумя наклонными приводными бесконечными металлическими лентами 3, кинематически связанными с калибрующими валками вальцов 4 и перемещающимися по поверхности нагревателей б.Клиноподобная камера регулируется со стороны подачи порошка с помощью регулируемых опорных роликов б.Устройство работает следующим образом.Порошкообразный или волокнистый материал шнековым питателем подается на дисковый рыхлитель и захватывается регулируемыми роликами в клиноподобную камеру.Далее материал увлекается в сторону вальцов металлическими лентами, кинематически связанными с валками вальцов, нагревается 5 и уплотняется при перемещении металлических лент по поверхности нагревателей,Термообработанный при...

Приспособление к литьевой головке

Загрузка...

Номер патента: 297496

Опубликовано: 01.01.1971

Авторы: Гонченко, Ишина, Морогов, Чист

МПК: B29B 11/02, B29D 23/00

Метки: головке, литьевой

...нож 7, скользящий по мундштуку 8,На цилиндре также закреплен кулачковый палец 9 с шарикоподшипником, который при повороте цилиндра за счет движения по винтовому пазу совершает возвратночпоступательное перемещение. Шестерня 10, жестко закрепленная на цилиндре, приводится в движение от5 зубчатой рейки 11, которая жестко связана спневмоцилиндром 12. Величина продольногохода рейки, ограничиваемого конечными выключателями И, определяет величину кольцевого зазора между дорном и цилиндрическим10 ножом.Управление пневмоцилиндром осуществляется с помощью золотника 14, команда на который поступает от реле времени 1 б,Приспособление работает следующим обра 15 зом.В исходном состояяии цилиндр находится вкрайнем правом положении. Кольцевой...

Установка для наложения протектора ленточкой

Загрузка...

Номер патента: 297497

Опубликовано: 01.01.1971

Авторы: Ченко, Власенко, Лазутов, Зайцев, Бобко, Жураховский, Камышеико

МПК: B29D 30/60, B29D 30/58

Метки: наложения, ленточкой, протектора

...покрышки 5, механизм б относительного перемещения, механизм 7 продольного перемещения, механизм 8 поперечного перемещения, головку 9 револьверного типа, на Ч-образном рычаге 10 которой смонтированы барабаны 11, механизм фиксации 12, дисковый копир И, программное устройство 14.Установка работает следующим образом.Подготовленный каркас покрышки 5 подается на один из барабанов 11, фиксируется врабочем положении и поддувается. Механизм б относительного перемещения переводится в исходное положение, Надевается дисковый копир И с программой, соответствующей типоразмеру восстанавливаемой покрышки б. Механизм фиксации 12 переводится в рабочее положение, Разогретая резиновая смесь, выходящая из головки червячного пресса 1, приобретает форму...

Способ армирования бортов покрышек пневматических шин

Загрузка...

Номер патента: 298485

Опубликовано: 01.01.1971

Авторы: Махаринский, Арефьев, Сергеева, Емель, Галыбин, Дрейцер, Рогинский, Чесноков, Белова, Соломонович

МПК: B29D 30/50

Метки: покрышек, бортов, пневматических, армирования, шин

...процесс моны. ния покрышек опл асти ковыми итке стекловопоследующей ке, съема с нее, ны уже отверлец и вулканивулкая изго жа ши м ет изобр ия Способ армирования бортов матических шин стеклопласти 0 ми (сердечниками), состоящ пропитки стекловолокна, нам равку, последующей сушки ст оправке, съема с нее, закладк покрышек при сборке шин 5 вулканизации покрышек, отл что, с целью повышения про операцию отверждения стекло лец совмещают с вулканиза при параметрах вулканизации.ых недо- ются отремя, неряд .существеннольца отверждаполнительное вдения смолы,непа установкаопл асти ковых жестких колец в соб отличается тем, что применяют еще неотвериковые кольца, которые Известныи способ армирова пневматических шин стекл кольцами заключается...

Литьевая головка к червячному прессу для листья

Загрузка...

Номер патента: 299130

Опубликовано: 01.01.1971

Авторы: Балашов, Кириенко, Дегери

МПК: B29D 23/00, B29C 47/36

Метки: червячному, прессу, головка, литьевая, листья

...на корпусе 1 пресса диск 220 литьевой камерой 8, выполненной со сквозными отверстиями 4, соединяющими полости б6 червяка и сопла с наружными поверхностями корпуса литьевой камеры 3, на котором смон тирован распределительный коллектор 7, вра Б щаемый в подшипниках 8 посредством зубчатой передачи 9 и выполненный с радиальным 1 отверстиями 10, совмещаемыми со сквозным отверстиями 4 литьевой камеры 3 для пере давливания материала из полости 5 червяка 1: 30 в полость 6 сопла литьевой камеры 8.На диске 2 литьевой головки закреплена кулачковая шайба 12, выполненная с эллипсовидной внутренней поверхностью для перемещения роликов 13, оси которых жестко связаны с плунжерами И, возвратно-поступательно перемещаемыми в радиальных...

Устройство для изготовления труб из листового фторопласта

Загрузка...

Номер патента: 299131

Опубликовано: 01.01.1971

Авторы: Прохоров, Ий, Малин, Остроумов, Попов, Краснов

МПК: B29D 23/00, B29C 53/46, B29C 55/02 ...

Метки: листового, труб, фторопласта

...б корпуса 1, холодильника 7, нагревательных элементов 8, расположенных на корпусе 1,и в полости дорна 4.Устройство для изготовления труб из политетрафторэтилена работает следующим образом. Пленку из политетрафторэтилена (фторопласта), предварительно отформованную и термообработанную (при этом края пленки преимущественно термообрабатывают частич но) подают в коническую камеру 2. В конической камере 2 пленка 9 по конусу сворачивается в трубу и проходит в кольцевой зазор, образованный внутренней поверхностью корпуса 1 и наружной цилиндрической поверх ностью дорна 4, и поступает на ролики подающего механизма 5, Последний изолирован от зоны термообработки холодильником 7. Пленка, свернутая в трубу, передвигаясь по 15 кольцевому зазору...

Устройство для изготовления оболочек из стеклопластика

Загрузка...

Номер патента: 299374

Опубликовано: 01.01.1971

Автор: Бараник

МПК: B29C 70/68, B29D 22/00, B29C 53/72 ...

Метки: оболочек, стеклопластика

...поддерживается воздушным редуктором 12.Стеклонить И ориентируется по отношению к оправке 1 шарнирно закрепленным водилом 14 раскладчика с направляющими роликами 15.Для снятия фрикции водила о материал оправки и обеспечения его положения из условия отсутствия трения стеклонити 13 о диафрагму 8 водило 14 снабжено роликом 1 б.Толщина стенки и диаметр полярного отверстия оболочки задаются в начале намотки дистанционным кольцом 17.При намотке оболочки оправка 1, скрепленная с ходовым винтом 2, через скользящую призматическую шпонку и продольный паз в ходовом винте получает постоянное вращение. С помощью промежуточного звена 5 это вращение передается ведомой шестерне б, на которой закреплена прижимная камера. В результате различных...

Способ намотки в рулон листовых полимерных материалов

Загрузка...

Номер патента: 300340

Опубликовано: 01.01.1971

Авторы: Сенатос, Ножненко, Петухов

МПК: B29D 7/00, B65H 18/00

Метки: намотки, листовых, полимерных, рулон

...щирок следние сворачивают в плоек дольным стыком боковых кром ный стык перемещают по шир мого рулона.2. Способ по п. 1, отличаю движущуюся пленку сворачив рукав в ненатянутом состоян свободно висящей петле. листовых поли- пленок из тер, что, с целью их пленок, поий рукав с проок и образованине наматываещиися тем, что ают в плоский ии, например в Известен споооб намотки в рулон листовых полимерных материалов, например пленок из термопластов.С целью качественной намотки широких пленок в предлагаемом способе пленки сворачивают в плоский рукав с продольным стыком боковых кромок и ооразаванный стык перемещают по ширине наматываемого рулона.Движущуюся пленку сворачивают в,плоский рукав в ненатянутом состоянии, например в свободно;висящей...

Машина для вырезания заготовок пуговиц

Загрузка...

Номер патента: 300342

Опубликовано: 01.01.1971

Автор: Алчан

МПК: B29C 37/00, B29D 19/06

Метки: пуговиц, заготовок, вырезания

...машина снабжена двумя резцами (второй на чертеже не показан), расположенными так, чтобы заготовки можно было вырезать в шахматном порядке. 25 редмет изобретени Машинанапример,) щая фасон бразом. улачок 10 ступательВ известной машине для вырезания заготовок пуговиц, содержащей резец и толкатель, привод толкателя в движение и перемещение полоски из органического стекла после вырезания очередной заготовки производят вручную,С целью,повышения производительности труда, предложенная машина имеет транспортер прерывистого действия для подачи к резцу полосочек органичеакого стекла, помещенных в бункере между, двумя планками, одна из которых является подвижной.На чертеже схематичеаки представлена машина для вырезания заготовок пуговиц в...

Способ изготовления весконечиых клиновых ремней

Загрузка...

Номер патента: 300345

Опубликовано: 01.01.1971

Авторы: Патенш, Шапиро, Скворцов

МПК: B29D 29/10, B29C 35/02

Метки: ремней, клиновых, весконечиых

...следующим образом,В заготовке ремня круглого сечения, полученной способом послойного завертываш 1 я,под прессом в промежуточной проф 11 пьнойпресс-форме вулканизуют два участка.После этого заготовку вынимают нз прссс 5 формы. Она имеет вулканизованные участки 1 и 2 клинового профиля и +евулканизовянныс участки 3 и 4 круглого сечения.Заготовку невулканизованным участком 4закладывают в нижшою клиновую канавку1 О пресс-формы и прижимают крышкой. ВерхнийневулканизОВанпый участок 3 и Вулканизов 1 пньп 1 у 111 сток 2 заклядывя 1 от В всрхп 1 О 1 О кяп 11 Вкгу прссс-формы пя 1 еоротком учясткс 5. Зятс 91короткий участок 6, являющийся границей15 смежных участков клинового профиля и певулканизованного 3, скручивают Вокруг продольной оси...

Способ получения профильных изделий

Загрузка...

Номер патента: 301283

Опубликовано: 01.01.1971

Автор: Златогурский

МПК: B29C 43/24, B29D 7/01

Метки: профильных

...Для того чтобы в готовом изделии не было воздушных включений и слезок, смесь предварительно дегазируют на шприц-машине по одной из известных систем и очищенной таким образом от воздушных и газообразных включений смесью или композицией питают каландр. При получении изделий методом каландрования остаются краевые отходы, которые срезаются но 5 жами с каландра и используются как возвратв производство, что в свою очередь влечет новые отходы и новый возврат последних на питание каландра.Предлагаемый способ позволяет получать10 изделия без краевых отходов, Это достигается тем, что на питание каландра смесь подают в количестве, обеспечивающем получениетребуемого профиля изделий без краевых отходов,15 Практически способ можно осуществить питанием...

Способ сборки пневматических шин

Загрузка...

Номер патента: 301906

Опубликовано: 01.01.1971

Авторы: Уилфред, Рой, Альфред, Иностранна

МПК: B29D 30/08

Метки: пневматических, шин, сборки

...шины описывается применительно к сборке шины колесного бульдозера или экскаватора.,На разжимной сборочный барабан 1 укладывают первый слой 2 каркаса, образующий внутреннюю поверхность покрышкиНа первый слой каркаса по месту установки бортовых колец накладывают бортовые ленты 3, на наружную в радиальном направлении поверхность которых наносят слой смазки 4, Затем укладывают второй слой каркаса б.Перед установкой на сборочный барабан бортовые кольца б также покрывают слоем смазки 7, что помогает относительному перемещению элементов шины при сборке, Бортовые кольца после нанесения на них смазки обертывают по спирали текстильной лентой 8, препятствующей вытеканию смазки. Затем бортовые кольца б с наполнительным шнуром 9 устанавливают на...

Узел крепления пластмассовой трубки к трубной решетке

Загрузка...

Номер патента: 302251

Опубликовано: 01.01.1971

Авторы: Лендер, Каут

МПК: B29D 23/00

Метки: трубки, трубной, решетке, крепления, узел, пластмассовой

...повышения компактности при сохранении герметичности соединения, трубка вставлена в отверстие трубной решетки, име ющее форму двуусеченных конусов, сложенных основаниями, а втулка выполнена из эластичного материала, предпочтительно пластмассы, и имеет наружную поверхность, повторяющую по форме конфигурацию отвер стия в трубной решетке. Изобретение представляет узел крепления пластмассовой трубки к трубной решетке, например, в теплообменных аппаратах, применяющихся в производстве азотной кислоты особой чистоты.Известен узел крепления пластмассовой трубки, например, к трубной решетке, выполненный в виде внутренней втулки, водящей внутрь сопрягаемой с ней трубки. Однако известное соединение требует применения металлических деталей,...

Устройство для производства гофрированных труб

Загрузка...

Номер патента: 303204

Опубликовано: 01.01.1971

Авторы: Атращёнок, Патнил, Левин, Шкленник

МПК: B29C 53/30, B29C 49/30, B29C 59/04 ...

Метки: производства, труб, гофрированных

...Устройство состоит из двух замкнутых це.подвижных направляющих 1 и 2, несущих гофрировочцые секции 8, которые могут перемещаться по направляющим, двух винтов 4 и 5 с переменным шагом, взаимодействую щих с секциями на участке гофрированця иприводимых в синхронное вращение плоско- зубчатым ремнем 6 от привода. В устройство входит также головка 7 шприцмашцны с закрепленным на ней дорном 8 и расположен ной на нем трубчатой заготовкой.Отдельные гофрцровочные секции 3 цли цхгруппы могут быть выполнены укороченными, т. е. цеохватывающими наружную поверхность заготовки во время работы устройства.25 Устройство работает следующим образом.Трубчатая заготовка, выходя из головкишприцмашины 7, движется вдоль дорна, Гофрировочные секции перемещаются по...

Способ изготовления полимерных шлангов с армирующей металлической спиралью

Загрузка...

Номер патента: 303205

Опубликовано: 01.01.1971

Авторы: Срыбна, Кузьминов, Виноградов, Соколов

МПК: B29C 47/02, B29C 47/08, B29D 23/00 ...

Метки: шлангов, спиралью, металлической, полимерных, армирующей

...спирали с материалом по всей ее длине, что снижает качество готового изделия. Кроме того, занимаются значительные производственные площади для размещения оборудования, предназначенного для приготовления и нанесения клеющего состава.Цель изобретения - устранение вышеуказанных недостатков - достигается тем, что для сцепления спирали с основным материалом на выходящий нз экструдера шланг действуют переменным электромагнитным полем. При этом происходит быстрый и кратковременный нагрев металлической спирали, вызывающий оплавление соприкасающегося с ней материала при сохранении прежней температуры в основной его части. На чертеже изображено предлагаемое устройство.Выходящий из экструдера / шланг 2 с арми рующей металл пчес кой спиралью 3 про...

Устройство для сборки покрышек

Загрузка...

Номер патента: 303207

Опубликовано: 01.01.1971

Авторы: Розов, Глухих, Научно, Пиновский, Кармацкий, Вильк

МПК: B29D 30/20, B29D 30/30

Метки: сборки, покрышек

...вращающая приводной ролик 22 и барабан приводится во вращение. После наложения кромки корда выключается муфта привода каретки 17 и каретка возвращается в исходное положение пневмоцилицдром 26. Барабан продолжает вращаться и, сделав /4 оборота, останавливается кареткой 11. Корд прижимается к столу каретки прижимом 28 (см. фиг, 1 б), берется вакул-присосами и отрсзается горячим ножом механизма 25, причем нож в процессе резки ориентирует нитку относительно кромки стола. Вновь включается муфта привода барабана и барабан начинает вращаться, накладывая остаток корда, стыкуя его кромки. Окончательная заделка стыка осуществлястся приводным роликом 22. Технологическая схема наложения слоев корда ца барабан изображена ца фцг. б.Приспособление 3...

Устройство для обработки гибких кромок кольцевых резиновых деталей

Загрузка...

Номер патента: 303208

Опубликовано: 01.01.1971

Автор: Денисов

МПК: B29D 22/00, B29C 37/02

Метки: резиновых, кромок, гибких, кольцевых

...и обрабатываемыми деталями осуществляется от электродвигателя 16 посредством клинового ремня 17 и шкивов 18 шпинделей 9. Вращение абразивного круга 6 производится посредст вом,приводного ремня 19 и шкива шпинделя 20.Шкив 18 шпинделя 9 связроликом 21 и посредством22 со шкивом 23, закреплен25 лу с водилом 14 и кулачкащими работу распределитеподачи сжатого воздуха.В устройсттве предусмоприспособлений 26, 27 и 2830 продув(и обработанных дедухом, съема обработанных деталей с оправок и увлажнения оправок.При включении электродвигателя 11 через редуктор приводят во вращение вал с,водилом, которое через мальтийский крест периодически поворачивает ротор. Кулачки 24 на каждой позиции остановки ротора 10 отжиъают коромысло распрсделТе.ьного...

Станок для сборки покрышек

Загрузка...

Номер патента: 303760

Опубликовано: 01.01.1971

Автор: Иностранец

МПК: B29D 30/20, B29D 30/18, B29D 30/32 ...

Метки: станок, сборки, покрышек

...рабо.им роликами 5, а около места шарцирцого закрепления рычаги имеют связку 6 упругой диафрагмы , ца другом конце диафрагмы выполнена другая связка 8, которая крепится к секторам 9, прижимаюшим основание борта покрышки к бортовому кольцу 1 Г). Диафрагма 7, веьошая в церабочем положении ци - линдрическую форму, монтируется ца систем. рычагов 1 и, когда камера 11 находится под давлением, зажимающие секторы 9 приукима к)т коцсц диа)раг 1 ы к слоя) ко)да 1ц к бо)товому кольцу 10 каркаса для изГОТОВЛС- цця покрышки.Пр постиатегьцом дВжсции элсмсгга 1 о подмается упорцый ролик 14 рычага 1 и сам рычаг в полоксццс, цоказаццое пуцктцром ца фиг. 1. Прц этом уругая диафрагъа 7 при- мает форму, показанную ца фцг. 2, и цаклоцяет к экваторальой...

Воздушного охлаждения экструдируёмой рукавной пленки из термопластов

Загрузка...

Номер патента: 304140

Опубликовано: 01.01.1971

Авторы: Сенатос, Крамаренко, Збыковский

МПК: B29D 23/00, B29C 47/88, B29C 55/28 ...

Метки: пленки, воздушного, экструдируёмой, охлаждения, рукавной, термопластов

...для охлаждения рукавной пленки состоит из корпуса 1, верхней 2 и нижней 3 крышек, гибкого элемента 4, устройств 5 для перемещения гибкого элемента, устройств 6 для регулировки величины выходной щели,Воздух из воздуходувки поступает через патрубок 7 в корпус 1 кольца, где, равномерно распределяясь лабиринтным узлом 8 по периметру кольца, выходит через щели 9 и 10. ,Для регулировки скорости и направления выхода потока воздуха нижняя щель образована крышкой 3 и гибким кольцеобразным элемснтом 4 (элемент 4 может быть выполнен в виде секторного кольца).Изменение сечения выходной щели осуществляется радиальным перемещением (илн5 деформацией) отдельных участков гибкогоэлемента 4, например с помощью винтов 11,вмонтированных в корпус...

Механизм обработки борта

Загрузка...

Номер патента: 304148

Опубликовано: 01.01.1971

Автор: Баранов

МПК: B29D 30/20

Метки: механизм, борта

...узел механизма обработки борта; на фиг. 2 - узел привода кольца шаблона.Механизм обработки борта покрышки состоит пз: кольцевого цилиндра 1 с поршнем 2, соединенного со штоком 3 пневмоцилиндра, обжимных рычагов 4, шарнирно соединенных с кольцевым цилиндром 1, несущих на одном конце пружины 5, надетые на осп, неподвижно закрепленные в рычагах 4, и на другом конце резиновое кольцо 6; распорпых рычагов 7, шарнирно соединенных с кольцевым цилиндром 1 и несущих пружину 8; шаблона 9, соединенного со штоком 10 пневмоцилиндра, снабженного барабаном 11, роликами с осями, валикамп (шестернями) 12, связанными с поворотным кольцом-шсстерней 13, вращающимися на роликах 14 и оси 15, посредством валика-шестерни 16, пружины 17, поводком 18 с фиксатора...
