B29D — Изготовление особых изделий из пластиков или веществ, находящихся в пластическом состоянии

Страница 11

160925

Загрузка...

Номер патента: 160925

Опубликовано: 01.01.1964

МПК: B29D 29/00

Метки: 160925

...основы ремня от повреждений и вредного влияния различных масел и химикатов и создания большой устойчивости к многократным деформациям в качестве основы ремня применена однослойная и круглотканая ткань специального переплетения. Основу ремня пропитывают полиамидом (С), сушат в камере и нарезают на отдельные куски в зависимости от размеров применяемой в дальнейшем прессовой установки. Куски растягивают на рамах-тележках, имеющих две отделочные поверхности - нагревательную н охл а жда ющую.Для фиксации напряженной структуры основу ремня покрывают пленкой необходимой .олщины из совмещенных полимеров, например: полиамид С- 50% и каучук СКН- 50%, а затем рама-тележка вводится в зону прессования, Прессование ведут между нагревательной и...

161899

Загрузка...

Номер патента: 161899

Опубликовано: 01.01.1964

МПК: B29C 35/04, B29D 30/64

Метки: 161899

...в верхнее положение и поворотом кольца 8 закрепляют верхний борт покрышки с помощь 1 о захватов 7. Затем стол 3 опускают в нижнее положение, тем самым борта покрышки расширяются, и варочную камеру подается сжатый воздух. Вслед за этим толкатель 6 опускается, псремегцая при этом варочпую камеру. Выйдя за пределы цилиндра 2, камера под воздействием собственной упругости и частично внутреннего давления воздуха занимает место внутри покрышки. Стол 3 поднимается вверх, освобождая верхний и нижний борта покрышки. Затем стол опускается вниз, и покрышку вместе с варочной камерой снимают со стола,Устройство для вмещения варочных камер в покрышки, выполненное в виде стола, оборудованного борторасширителями, о т л ич а ющееся тем, что, с...

162312

Загрузка...

Номер патента: 162312

Опубликовано: 01.01.1964

МПК: B29D 30/52

Метки: 162312

...счетчика заготовок 4, калибромера б, шириномера б, сосгоящего из подвешенной на шарнирном параллелограмме 7 измерительной части, выполненной из двух щупов 8 и 9, имеющих на концах ролики 10.Щуп 9 неподвижно укреплен на гайке 11, щуп 8 шарнирно прикреплен к гайке 12, по- воротно относительно оси 18 и взаимосвязан с двумя конечными выключателями 14 и 15, дающими импульсы в электрическую схему разбраковки, Установка имеет автоматические весы 1 б для окончательного взвешивания, снаоженные фотоэлектрическим датчиком 17 и качающимся транспортером 18, и отбраковщик 19, взаимосвязанный со всеми узлами устройств, которые смонтированы на одной раме 20 последовательно. 1, Установка для учета и разбраковки протекторов, состоящая из устройства...

162313

Загрузка...

Номер патента: 162313

Опубликовано: 01.01.1964

МПК: B29D 22/00, B29C 71/00

Метки: 162313

...собой, и ножной кран10, выполненный в виде двухпоршневого пускового цилиндра.Во время задержки поступления воздуха всмесительную камеру, осуществляемой пиевмоцилиндрами 8 и 9, дозирующий валик отодвигается в крайнее положение и при помогцирезиновой прокладки уплотняет входное отверстие смесительпой камеры и тем самымпрепятствует попаданию сжатого возчуха вбункер во время опудривания изделия.Ножной кран предназначен для распределения сжатого воздуха по узлам устройства.Порядок работы устройства в исходном положении (см. фиг, 1).Скатый воздух под давлением 4 - 5 кг/с,1 г-подводится к ножному крапу, откуда по гиоким плапгам поступает в ппевмоцилиндр 2,шток которого с лопатками мешалки, двигаясьвниз и поворачиваясь па определенный...

Станок для сборки шин

Загрузка...

Номер патента: 162656

Опубликовано: 01.01.1964

Авторы: Пухова, Давидович, Баденков, Яковлева, Пинегин, Баранов, Варава, Ройтбурд

МПК: B29D 30/36, B29D 30/28

Метки: станок, шин, сборки

...Остальная часть конической поверхности выполнена в виде впадин и выступов, что обеспечивает предварительную местную дублировку слоев и выход воздуха в процессе прикатки.Расположению цилиндров прикатчиков под углом к вертикальной оси барабана обеспечивает распределение усилий во время прикатки. Предмет изобретения1. Станок для сборки шин, требующих формования в процессе сборки, состоящий из укрепленных на плите с нижними прикатчиками станин, несущих взаимодействующий с приводом вал, на котором подвижно на втулках укреплены узел диафрагмы и шаблон, отлич а ю щ и й с я тем, что, с целью упрощения конструкции станка, на валу закреплена тормозная втулка, снабженная левой и правой резьбами, взаимодействующими с диафрагмой через...

162949

Загрузка...

Номер патента: 162949

Опубликовано: 01.01.1964

МПК: B29B 11/02, B29D 29/00

Метки: 162949

...13 привода по- перечно движущейся каретки 2. Кран управления 14 подъемом режущего диска включен таким образом, что этот диск при помощи пневмоцилиндра 15 опущен в рабочее положение.Поэтому одновременно с движением тележки начинается поперечная отрезка листа По окончании поперечной отрезки каретка 2 приходит в свое крайнее положение и упорами 1 б и 17 переключает краны управления 9 и 14. При этом в пневмоцилиндре 15 подъема режуго диска ход поршня реверсируется и диск псдпимается в нерабочее положение. Одновременно кран управления 9 прекращает до. ступ сжатого воздуха в цилиндры 11 зажима, а пружина отводит пневмозажим 5 от изделия. Тележка останавливается.Каретка в это время продолжает свое движение назад в исходное...

162950

Загрузка...

Номер патента: 162950

Опубликовано: 01.01.1964

МПК: B29C 47/00, B29D 23/00

Метки: 162950

...100,0 2,735 9,84 50 лю 0,690 0,930 1,520 4,88 4,88 1,50 2"2"50 лы газовые черные оцинкованныеРезино-тканевые дляводы и слабых растворов кислот и щелочейТрубы на основе кау- чука 1,000 1,50 2" Предмет изобретения Составитель С, А. СафаровТехред А. А. Камышникова Корректор О, Б. Тюрина Редактор И. Г. Карпас Подп. к печ. 21/У - 64 г. Формат бум. 60 Х 901,г Объем 0,25 п. л. 0,23 пзл. л.Заказ 1156/15 Тираж 1050 Цена 5 коп.ЦНИИПИ Госудгрственного комитета по делам изобретений н открытий СССРМосква, Центр, пр. Серова, д, 4 Типография, пр. Сапунова, 2 В табл. 1 приведены сравнительные данные обычных труб и труб, изготовленных по предлагаемому способу,Выходящая из шприц-машины формован. ная заготовка принимается в желоб, внутренний профиль...

162955

Загрузка...

Номер патента: 162955

Опубликовано: 01.01.1964

Авторы: Золкин, Попова, Танунина

МПК: B29C 35/04, B29C 43/36, B29D 22/00 ...

Метки: 162955

...(на чертеже не показан), с помощью которого производится подъем и опускание крышки на основание.Сердечник выполнен методом литья, например, из алюминиевых сплавов типа силумина, имеет на наружной поверхности гравировку рельефного рисунка. Во внутренней полости сердечника на керамической основе 14 установлен электронагревательный элемент, выполненный в виде электрообмотки 1 б, связанной с элементами терморегулирования, а последние соединены с термопарой, вмонтированной в стенку сердечника, который крепится к основанию болтами,Эластичная диафрагма выполнена из латекса по профилю сердечника, для ее закрепления у основания применено кольцо 1 б, зажимаемое вместе с диафрагмой между фланцами 8 и 17 съемной крышки и основания.Каркасная...

162956

Загрузка...

Номер патента: 162956

Опубликовано: 01.01.1964

МПК: B29C 65/72, B29D 30/38

Метки: 162956

...3 через систему передач 17 и две обгонные муфты. Валик 1 З вращаетсяс линейной скоростью, равной скорости хода кареток 4. Валик 18 предназначен для подачи стыкованных полотен на последующие технологические операции (закатку, каландрирование и др.).Первая полоса раскроенного обрезиненного полотна подается в полуавтомат вручную, вся работа по стыковке и отбору полотна производится в автоматическом цикле. Каретки 4 с помощью следящих головок 9 точно фиксируют рамки с присосами б относительно кромок 10, При подаче сжатого воздуха в верхнюю полость пневмоциличдров 7 рамки с присосами опускаются до обрезиненного полотна. К присосам рамки, находящейся на чертеже слева, подается вакуум, а к присосам рамки справа - сжатый воздух. Он проходит...

162957

Загрузка...

Номер патента: 162957

Опубликовано: 01.01.1964

Авторы: Гурь, Вильк, Лошакевич, Пиновский, Розов

МПК: B65H 18/00, B29D 7/00

Метки: 162957

...с катушки одного механизма намотки, пропуская ее по роликам, укрепленным на катушке, и наматывают на катушку другого механизма намотки, не касаясь сердечника, или пропускают по сердечнику, огибая его.Предложенный способ предусматривает намотку на замкнутый сердечник липкой или малопрочной ленты с непрерывного потока. На фиг. 1 изображено устройство для намотки ленты на замкнутый сердечник, общий вид; на фиг. 2 - вариант использования устройства для намотки липкой ленты с предварительным натяжением.Согласно предложению липкая лента 1 наматывается на вращающийся замкнутый сердечник 2, с помощью вращающейся разомкну. той катушки 3 с прокладкой 4. Прокладку при сматывании с разомкнутой катушки механизма намотки 5 на замкнутый сердечник...

163043

Загрузка...

Номер патента: 163043

Опубликовано: 01.01.1964

МПК: B29D 29/00

Метки: 163043

...электродвигателя 15. Шкивы 4 и 5 по своей конструкции и размерам совершенно одинаковые, имеют АУ(4 - 8) ер, руЧЬЕВОй КаыаВКИ, ШКИВ 8 ИМЕЕТс 18 ср.т КР(4 - б) ср. ) 18 ср. ) АО(4 - б) ср.Раздвижные шкивы б, 7 имеют д(8 7),р, ручьевой канавки а(б - 7) ер. ( (18 ер, ( а(б - 7) еР. Сжатие пружин 1 б регулируется двумя регулировочными винтами 17.Испытуемые ремни, натянутые роликами 10 и 11, с начальным натяжением приводятся во вращение. Шкивы 4, 5 и 8 имеют равную угловую скорость, а соответствующие точки их - равную линейную скорость, При условии с 1(б 7) ер = с 18 ср ремни будут вращаться, не испытывая никакой нагрузки, но дОСтатОЧНО НаруШИтЬ раВЕНСтВО д(б - 7) ер = = дб,р в любую сторону, ремни на шкивах б, 7 и 8 будут иметь при одном и...

163346

Загрузка...

Номер патента: 163346

Опубликовано: 01.01.1964

МПК: B29D 23/00, B29C 33/44, B29C 33/76 ...

Метки: 163346

...поверхности дорна остаются следы. Приспособление не универсально, так как обслуживает дорны различных диаметров,В предложенном приспособлении зажим имеет цилиндрические прорези различных диаметров, расположенные радиально. Верхняя половина зажима снабжена осью с рукояткой и указателем. С увеличением площади соприкосновения дорна и зажима стало возможным изготовлять зажим из мягкой стали, пе оставляющей следов на дорнах. Таким образом, расширяется ассортимент дорнов, кроме того, удешевляется изготовление приспособления.На фиг. 1 дан общий вид приспособления; на фиг. 2 - разрез зажима.Приспособление выполнено в виде имеющего на боковой поверхности прорези полого стакана 1. Помещенный внутри него зажим образует в радиальных направлениях...

163748

Загрузка...

Номер патента: 163748

Опубликовано: 01.01.1964

МПК: B29D 30/46

Метки: 163748

...устройство 2 предназначено для раскроя металлокордного полотна под заданными углами.Подающее устройстьо 3 предназначено для подачи металлокордного полотна 11 к режущему устройству 2. Работа его основана на принципе шаговой подачи, 1-1 а цилиндрической направляющей 12 смонтирована каретка 13, которая перемещается по ней. Ход каретки в сторону режущего устройства - рабочий: в это время подается полотно. Величина хода определяет ширину отрезаемой заготовки. Движение каретки осуществляется от привода с кривошипно-шатупным механизмом. состоящим из электродвигателя 14, муфты- тормоза 1 Б, клиноременной передачи 1 б, редуктора 17, вала,18 с кривошипом 19 и ша. туна 20, Величина подачи регулируется изменением радиуса кривошипа, т....

163749

Загрузка...

Номер патента: 163749

Опубликовано: 01.01.1964

МПК: B29D 30/62

Метки: 163749

...8. В нижней 15 части колонны расположен узел, приводящийвал 4 с пружиной 5 и винтом 6 для регулирования крутящего момента. Вал связан с системой шестерен 7, 8, 9 и 10. Узел подъема и опускания расположен в центральной части 20 колонны на столе 11 станка. Вал связанзвездочкой 12 и роликовой цепью 18 с узлом прижима, расположенным в верхней части колонны и состоящим из зафиксированного ог проворачивания прижимного винта 14 с от верстием 15 в торцовой части для демпферного устройства. Это устройство выполнено в виде грибка 16 с ножкой 17 и резиновым кольцом 18 и соединено системой тяг 19 с механизмом контроля усилия прижима, вклю- ЗО чающим датчик 20 и регулируемым при помощи фрикционной муфты 21. В узел приво. да входит также...

Роторная полуавтоматическая л1ногосекционная лаашина для прессования граммофонных пластинок

Загрузка...

Номер патента: 164117

Опубликовано: 01.01.1964

Авторы: Старков, Тесл, Федоров, Кондевский, Панферов, Зубков, Козаченко

МПК: B29D 17/00, B29C 43/02

Метки: роторная, пластинок, прессования, граммофонных, л1ногосекционная, полуавтоматическая, лаашина

...подъеме приводного гидроцилиндра 20 по винтовой паре при вращении звездочки 24 с втулкой 28.Вращаться звездочка 24 может во взаимнопротивоположных направлениях с помощьюнеподвижных секторов 25, с которыми она взаимодействует.Технологическии цикл какдои отдельноипресс-секции происходит по индивидуальнойпрограмме. Д;я этого в коробке 26 расположен шариковый клапан 27 с подпружиненнымстержнем 28, заключенным во втулке 29.Открывается и закрывается клапан 27 припомощи ступенчатого копира 30, с которымвзаимодействует стержень 28 и который смонтирован на неподвижном горизонтальном копире.Заданная программа технологического цикла осуществляется установкой стержня 28 припомощи винта 31 на определенной ступени копира.При подъеме втулки 29 шарик...

Устройство к стакку для обертки

Загрузка...

Номер патента: 165533

Опубликовано: 01.01.1964

Авторы: Шуй, Агафонов

МПК: B29D 30/50

Метки: обертки, стакку

...9, направляющие резиновыйшнур 15,Бортовое кольцо 16 накладывается на ро 5 лики д, 4, 5, б, 7. Рычагом 17 через тягу 18;акрывается скоба 9 с роликами 14, 10, 12, 18,11, прп этом бортовое кольцо 16 оказываетсязажатым.Полоска бязи 19 через направляющий лоток10 2 заправляется на опорный ролик 4. Сверхучерез спаренные ролики 14 заправляется резиновый шнур 15. Включается привод станка(на чертеже не показан), передающий врацение на тянульные ролики 5 и б, протягива 15 ющие бортовое кольцо 16. Полоска бязи 19затягивается под бортовое кольцо 16 и проходит опорный ролик 4. Прижимной ролик 10прикатывает резиновый шнур 15, бортовоекольцо 16 и бязь 19. Правый край бязи попа 20 дает на направляющий бязь ролик 8, которыйподнимает правую сторону...

165880

Загрузка...

Номер патента: 165880

Опубликовано: 01.01.1964

МПК: B29C 47/88, B29C 55/28, B29D 23/00 ...

Метки: 165880

...в 1 ати,5 скусстзенногодушной смеси 7 С и сжатый дмет изобретен 1 одписная группаИзвестен способ охлаждения экструдируемых раздувных пленок из кристаллических полимеров с использованием сжатого воздуха.Предлагаемый способ основан на обдузке участка пленки, находящейся в пластическом состоянии, водовоздушной смесью в виде искусственного тумана, что способствует закаливанию экструдирозанной раздузной пленки и обеспечивает высокую степень ее прозоачности,Процесс охлаждения пленки осуществляют по следующей схеме, Гранулированный полиэтилен загружают в экструдер 1, откуда он выходит через головку 2 в виде пленки, имеющей температуру 200 С. На выходе из головки экструдера раздувная пленка подвергается охлаждению водовоздушной смесью,...

Заправки ездовой камерь в автопокрышку

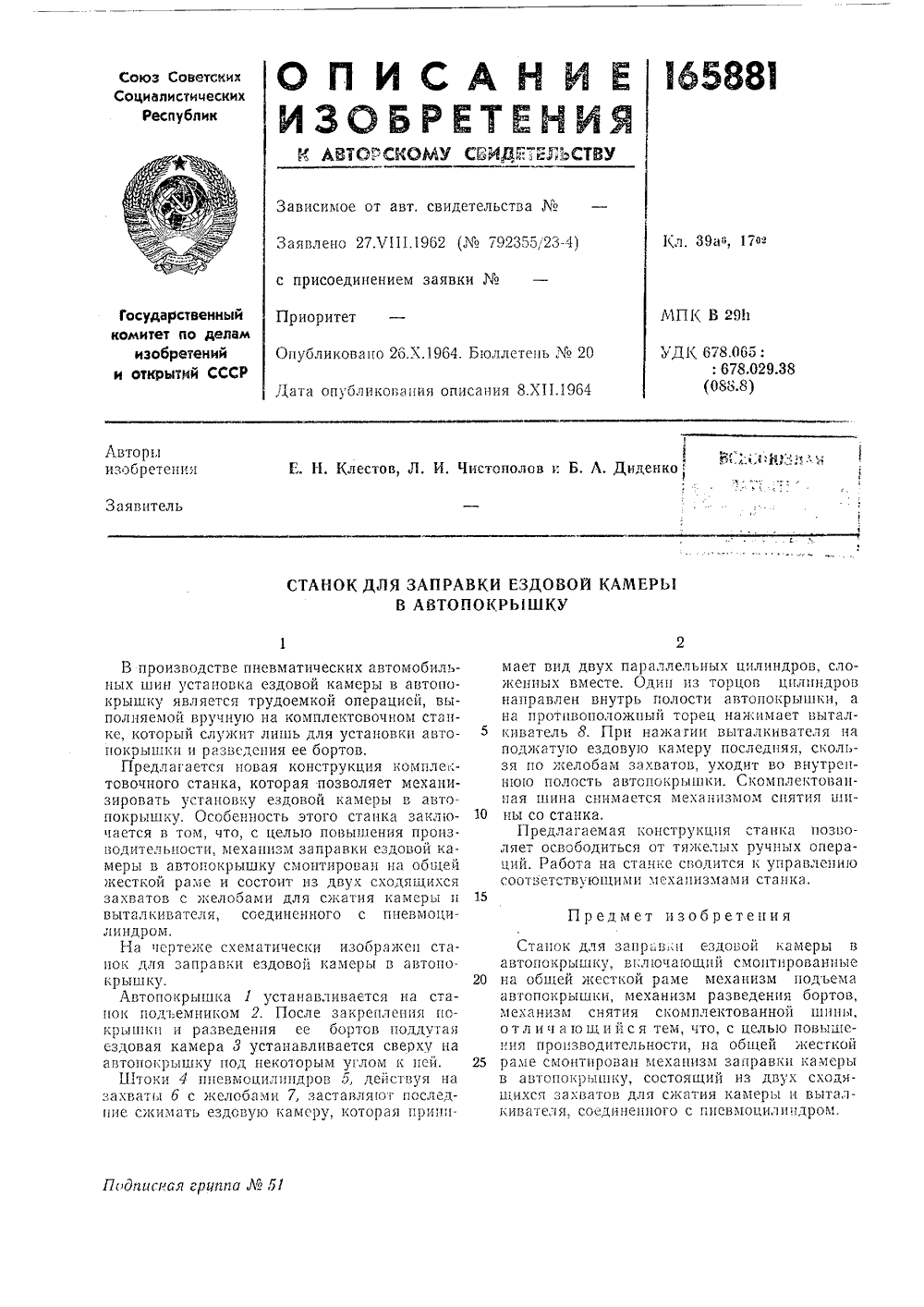

Загрузка...

Номер патента: 165881

Опубликовано: 01.01.1964

Авторы: Чистополов, Клестов

МПК: B29D 30/06

Метки: автопокрышку, камер, ездовой, заправки

...в автопокрышку, включающий смонтированные на общей жесткой раме механизм подьема автопокрышки, механизм разведения бортов, механизм снятия скомплектованной шины, отл ич а ющийся тем, что, с целью повь 1 шеция производительности, на общей жесткой раме смонтирован механизм заправки камеры в автопокрын 1 ку, состоящий из двух сходящихся захватов для сжатия камеры и выталкивателя, соединенного с пневмоцилнндром. 1 дпггснал грцггла Лб 5 В производстве пневматических автомобильных енин установка ездовой камеры в автопокрышку является трудоемкой операцией, выполняемой вручную на комплектовочном станке, который служит лишь для установки автопокрышки и разведения ее бортов.Предлагается новая конструкция комплектовочного станка, которая...

Компенсатор-протягиватель

Загрузка...

Номер патента: 165882

Опубликовано: 01.01.1964

Автор: Сазонов

МПК: B29D 30/50, B29D 30/48

Метки: компенсатор-протягиватель

...благоприятные условия для запуска электродвигателя на вращение шаблона (пусковой момент без нагрузки), и исключит выдергивание ленты из замка шаблона при начале вращения.При дальнейшем возрастании натяжения (по израсходовании петли из-под нижнего блока) лента удерживается на шаблоне не только замком шаблона, но еще и трением ленты на покрытой части поверхности шаблона (угол обхвата около 180). Повышение надежности закрепления ленты на шаблоне исключает ее проскальзывание и позволяет получать размер перекрытия концов ленты в стыке стабильным.В конце подъема блоков б и 7 концевые переключатели (не показаны на схеме) открывают нижнюю полость пневмодвигателя 3 в атмосферу через дроссель б и впуск воздуха в верхнюю полость. Скорость...

Устройство для подачи материалов на барабан

Загрузка...

Номер патента: 166131

Опубликовано: 01.01.1964

Авторы: Глухих, Михайлова, Пиновский, Герфорд, Гурь, Розов

МПК: B29D 30/30, B29D 30/16

Метки: подачи, барабан

...между лотком 8 и бобиной 3 образуется минимальная компенсационная петля (не более 50 в 1 мм). Усилие, необходимое для плотного наложения материала на барабан, создается при трении материала о 11 поверхность лотка,Управление приводом барабана и механизмом раскатки производится при помощи двух- позиционной педали 9.При установке педали в первую позицию 20 включается привод механизма раскатки материала, а при установке ее во вторую позицию включается привод барабана, Более ранее включение привода раскатки обеспечивает быстрое образование небольшой компен.2 сационной петли. При отпуске педали отключается двигатель привода барабана, а затем - двигатель 4 раскатки, благодаря чему исключается вытяжка материала, Для привода верхней бобины 10 от...

Устройство к браслетному станку

Загрузка...

Номер патента: 166480

Опубликовано: 01.01.1964

Авторы: Кев, Тихомиров

МПК: B29C 33/48, B29D 30/24

Метки: браслетному, станку

...барабана по А-А на фиг. 1.Устройство включает сборочный барабан 1 лепесткового типа, наружная поверхность которого состоит из нескольких лепестков 2, например шести, шарнирно связанных одной кромкой со штоками 3, смонтированными в направляющих 4, закрепленных на дисках 5 и б, другой кромкой лепестки прижимают уж Пр ет изобретения борров, ерианре. барого ока- ляюПодписная группа51 УСТРОЙСТВО К БРАС сверху к кромкам соседних лепестков пр янами 7, прикрепленными к дискам 5 и б, жестко связанными с трубой 8, на которой между дисками 5 и б подвижно установлены кулачковые диски 9, связанные между собой втулкой 10 и служащие упором для свободных концов штоковлепестков 2 с отверстиями 11, К последним прикреплены воздуховоды 12, соединенные...

Станок для шероховки и клеепромазки стыков

Загрузка...

Номер патента: 166482

Опубликовано: 01.01.1964

Авторы: Постернак, Анисимо, Мещер, Наджаров

МПК: B29D 30/52, B29C 71/00

Метки: станок, стыков, клеепромазки, шероховки

...сжатого воздуха (на чертеже не показана),Рама 31 пневмоприжима соединена с пнев моцилиндром 35 и снабжена осветителями 36 фотореле, управляющими работой станка совместно со светоприемниками 37 фотореле, укрепленными на раме 22 тележки 6.На раме 22 тележки 6 смонтировано устройство для прижима заднего стыка протектора, состоящее из рамы 38, на которой шарнирно закреплены тяги 39 с прижимными лопатками 40, взаимодействующие со штоком 41 диафрагмы 42, шарнирно связанной с тягами 43, Между устройством прикима заднего стыка протектора и пневмоприкимом к раме 22 тележки 6 шарнирно прикреплен рольганг 44, соединенный с гидроцилиндром 45.Под шероховальной щеткой 8 расположен бункер 46 для сбора частиц, соединенный с рамой 22 тележки, на...

Приспособление для профилирования заготовок клиновых ремней

Загрузка...

Номер патента: 167296

Опубликовано: 01.01.1965

Автор: Малинов

МПК: B29D 29/10, B29C 37/00

Метки: заготовок, профилирования, ремней, клиновых

...смонтирована и перемещается по вертикали до ограничительной муфты планка с перемещаемыми на ней по горизонтали но жедержателями и ножами, устанавливаемыми симметрично относительно заготовки с помощью фиксатора. Такое приспособление расширяет диапазон применения его для профилирования заготовок различного сечения и 25 длины на ведущем шкиве станка.На чертеже показан общий вид приспособвания заготовок ремней выполнено в виде закрепленной на станке несущей и направляющей панели 1, на которой смонтирована и перемещается по вертикали до ограничительной муфты 2 соединительная планка д с перемещаемыми на ней по горизонтали ножедержателями 4 и плоскими накрест расположенными ножами б, устанавливаемыми симметрично относительно...

Способ промазки клеем концов трубкиh; 5даш: -оiи io-v,: cnar п-; ••: гг. 1(а

Загрузка...

Номер патента: 167627

Опубликовано: 01.01.1965

Авторы: Иванова, Лисенков, Колхир, Повалихин, Технологическое

МПК: B05C 1/06, B29D 30/00, B05C 7/08 ...

Метки: концов, трубкиh, оiи, клеем, io-v, гг, промазки, 5даш

...предложенному способу свисающие с конвейера концы трубки фиксируют с помощью ццевмоцилицдра и упора, включающихся от сигнала фотоэлемента. Одновременно промазывают внутреннюю поверхность одного конца трубки и наружную другого с помощью вращающегося и возвратно-поступатель 11 о движущегося ерша и пиноли с лопастями, помещенных в ванны с клеем и приводимых в движение пцевмоцилицдрами ц червячным приводом, включающимися по сигналу фотоэлемента,Способ позволяет автоматцзцровать процесс промазки концов труб, повыгцает производительность и улучшает качество выпускаемых камер.На чертеяе цзобраяеца схема промазкц согласно данному способу,Свисающие концы трубки велока меры 1 фиксируют с помощью пцевмоццлццдра 2 ц упора 3,...

167997

Загрузка...

Номер патента: 167997

Опубликовано: 01.01.1965

МПК: B29C 65/72, B29D 29/10

Метки: 167997

...в том, что на концах заготовки ремня заданной длины подрезается и удаляется обкладочная ткань, освобождаются от резины шнуры кордной ткани сердечника, которые соединяются в пряди, сплетаемые крестовой свивкой в узел. Последний обматывается широкими лентами сырой резины и обкладочной ткани, затем производится прессование и вулканизация соединенных концов в непатянутом состоянии. Обмотка сплетенного узла широкими лентами сырой резины и оберточной ткани, а также прессование и вулканизация не- натянутых концов соединения приводят к некачественной стыковке концов ремней, не выдерживающих длительной эксплуатации,Предложенный способ отличается тем, что на обмотанные и сплетенные в плоский узел пряди кордных шнуров накладываются...

Механизм для автоматического съемх— пластмассовых резьбовых изделий

Загрузка...

Номер патента: 168861

Опубликовано: 01.01.1965

Автор: Кобран

МПК: B29D 1/00, B29C 43/50

Метки: резьбовых, пластмассовых, механизм, съемх—

...с пластиной 1 б винтами 21 и может перемещаться относительно нее влоль оси. Между рамкой и пластиной имеется фиксатор 22, который может опускаться с помо;цью клипа 23.Механизм работает следующим образом. При подходе механизма к прессформе рамка 19 доходит до упора и останавливается, а весь механизм продолжает Двигаться Вперел па определенное расстояние. При этом шипь 1 20, взаимодействуя со скошенными коц. нами ловителей, сжимают их, п в этом положении рамка фиксируется фиксатором 22. Таким образом, гнезда ловителей полготовлешя к съему деталей. Снятые летали относятся механизмом съема к механизму механической обработки, В конце хола клин 23 дохолит до упора, останавливается и опускает фиксатор. При этом пружины разжимают ловители, и...

Устройство для приема

Загрузка...

Номер патента: 168862

Опубликовано: 01.01.1965

Авторы: Гершанович, Эпштейн, Свибильский

МПК: B29C 71/00, B29D 23/00, B29C 53/80 ...

Метки: приема

...вариатора, связана посредством рычага 11, г свалом 9.диска 16,муфте 17,5 Муфта управляется от пневмоцилиндра 18через электропневматические клапаны 19 ирычажную передачу 20.Механизм укладчика состоит из штанги 21с гайкой 22, входящей в зацепление с винтом0 23, который связан через коническую пару 24и зубчатую полумуфту 17 с вало 1 9. На конце штанги 21 установлен ролик 25. При остановке устройства поддон опирается на направляющие уголки 26 рамы 27.5 Управление работой электропневматических клапанов контролируется конечными выключателями 28 и 29.Устройство работает следующим образом.Направляющий ролик 25 находится у центра0 поддона 15, ведущий диск 6 фрикционного. вариатора - на периферии ведомого диска 8.После ручной установки поддона в...

168864

Загрузка...

Номер патента: 168864

Опубликовано: 01.01.1965

Авторы: Диденко, Урусовский, Клестов, Кукин

МПК: B29B 11/02, B29D 24/00

Метки: 168864

...упором 13 и защелкой 14. Рычаг 9 имеет профилированный кулачок 15, установленный на оси.На ползуне 8 смонтирован на оси 1 б рычаг17 с пружиной 18 и упор 19 с амортизатором 5 20 и роликом 21. На стойке 3 установлен ролик 22, взаимодействующий с рычагом 17, на двух стойках 2 - ролики 23, корпусы 24 и ролики 25, между которыми движется резиновая трубка 2 б. Привод роликов осуществля ется от цепной передачи 27 через зубчатуюпередачу 28.Нож агрегатируется автоматизированнымагрегатом, выполняющим операции отмеривания, резки и смазки заготовок под наклейку.15 Нож работает синхронно с транспортером,управляемым автоматическим устройством, которое воздействует на воздушную распределительную коробку.При поступлении сжатого воздуха в пневмо цилиндр...

168865

Загрузка...

Номер патента: 168865

Опубликовано: 01.01.1965

МПК: B29B 11/02, B29D 29/00

Метки: 168865

...при помощи рычага 32 и кулачка 33 и снабжена закрепленным на подпрукиненных стержнях 34 съемным диском 35 с калибрующим режущим инструментом (наждачными камнями или ножами) 36 с поддерживающей конусной насадкой-дорном, не показанной на чертежах.Привод к плоским кулачкам 10, 11 и 33 осуществлен от электропривода 37, 38, закрепленного в корпусе станка, к звездочкам 27 и 28 - от электродвигателя с цепной передачей, а и калибровочной головке Л - от клиновидной ременной передачи.Станок работает следующим образом.Резиновая трубка 39 (см. фиг, 1) закладывается в центрируощие колодки 4 (см. фиг.1 и 2) со стороны рольганга (см. фиг. 1). Колодки 4 устанавливают на любой заданный при проектировании станка диаметр с помощью поворотного диска...

Режущее устройство для раскроя листового)материала

Загрузка...

Номер патента: 168866

Опубликовано: 01.01.1965

Авторы: Лаптев, Горбановский, Савин, Хом, Канцев

МПК: B29D 30/46

Метки: раскроя, режущее, листового)материала

...ножевой балки, образуют единую плоскость без ступеней, Это обеспечивает нормальную работу плоского ножа независимо от разницы в толщине отдельных его секций.Ножевая балка крепится к концевым стойкам двумя кронштейнами 18, на которых можно регулировать параллельность ножевой балки цилиндрической направляющей 6 винтами 14.Кронштейны 18 имеют ось качания на пальцах 15, что дает возможность устанавливать ножевую балку 4 под углом к плоскости дискового ножа 9. В средней части ножевая балка поддерживается стойкой 16 с винтами 17, что придает ей большую жесткость.Две направляющие каретки 8 дискового ножа, одна цилиндрическая - 6, другая плоская - 7, в, отличие от направляющих известных режущих устройств, расположены в плоскостях действия...
