Способ формования внутренней конусной резьбы на концах стеклопластиковых груб

Загрузка...

Номер патента: 151466

Опубликовано: 01.01.1962

Автор: Куликов

МПК: B29C 59/02, B29C 43/18, B29C 53/22 ...

Метки: формования, внутренней, концах, резьбы, груб, стеклопластиковых, конусной

...которых примерно равна полотнищу ткани. Однако этот же принцип формования внутренней конусной резьбы может быть применен и для намотки тканых стеклолент или стекложгутов, пропитанных смолой, В этом случае труба состоит из слоев стеклонаполнителя, намотанного под углом к оси трубы, или из слоев продольно уложенных волокон и перемещающихся с ними слоев поперечной, намотки.Для формования внутренней конусной резьбы на концах стеклопластовых труб может быть использована машина (фиг. 3), включающая в себя вертикальную оправку б, вращающуюся вокруг своей оси, и кольцевую пропиточную ванну 7, охватывающую дорн. Ванна 7 может совершать возвратно-поступательное движение вдоль резьбового дорна 8 трубы. Через ванну 7, заполненную смолой,...

Устройство для шероховки и промазки стыков

Загрузка...

Номер патента: 151793

Опубликовано: 01.01.1962

Авторы: Константинов, Савво

МПК: B29C 71/00, B29D 30/52

Метки: стыков, промазки, шероховки

...и включается пневмоцилиндр 7, вращающий барабаны 8 и 9 и образующий необходимый разрыв между протекторами 5 и 10. За тем приводится в движение шероховальныйбарабан б от электродвигателя 11 через редуктор 12 и кривошипно-шатунный механизм 13. При вращении выходного вала редуктора 12 от кулачка 14 и рычагов 15 (рычажно-ку лачковый механизм) опускается промежуточный рольганг 16, освобождая место для прохождения шероховального барабана 6. Последний, опускаясь вниз, прижимает конец протектора 5 к щитку 17 и, проходя стык, 25 производит его шероховку.В нижнем положении шероховального барабана включается пневмоцилпндр 18, прижимая щитком 19 конец протектора 10 вниз, Шероховальный барабан, занимая верхнес нсход пое положение, производит...

Устройство для получения шприцованных заготовок

Загрузка...

Номер патента: 151795

Опубликовано: 01.01.1962

Авторы: Тропин, Князьков

МПК: B29B 11/02, B29D 23/00

Метки: шприцованных, заготовок

...скорости и поступает на подающие ролики . ри по 19 рижимных роликов 20,шнур поступает к ножумоши роликов и н итовки поступают на подающии транспортер реР8 и оходя-.Отрезанные заготововоз шной ст ищи через сушй сушильную камеру 6, где под деиствием в зду " рубления,заготовки о сыб хают и сухими отправляются на место потреш , одя через ролики в зависимости от разности рско остейб ьвыхода его из шприц-машиныашины и подачи под нож 5 делают петлю бблмаетших или меньших разазмеров (удлиняется или укорачивается), нажимаегибк ю связьиа рамку , к ор18 которая поворачиваясь, поворачивает через ги ку21 к 14. Последний, поворачиваясь в разные стороны, уд.б ет тоаться то вывертываться из ганки 22 и свои рцм то ом валик 14ввертыватьсябудет приб...

Автомат для маркировки и резки термопластичных трубок

Загрузка...

Номер патента: 151797

Опубликовано: 01.01.1962

Автор: Позолотин

МПК: B29D 23/00, B29B 11/02

Метки: трубок, маркировки, термопластичных, резки, автомат

...23, закрепленными концами за направляющие пластины и корпус автомата.Резательный узел представляет собой обычный гильотинный нож 24, приводимый в движение кулачком 1 и возвратной пружиной.Автомат работает следующим образом.Передвижением ремня 8 устанавливают толкатель 25 в низшее положение, Под действиеа 1 возвратной пружины 18 скоба-охват 13 займет крайнее заднее положение, а зажимной клин 14 под действием двух отжимных пружин 2 б опустится книзу, при этом между ним и скобой-охватом образуется щель, в которую проталкивают заготовку заданного диаметра. Одновременно заготовка протаскивается через щель переходника 27 и отверстие в калибровочной пластине 28. Переходник имеет паз, к стенке которого фигурной пластиной 19 периодически...

152559

Загрузка...

Номер патента: 152559

Опубликовано: 01.01.1963

МПК: B29B 11/02, B29D 23/00

Метки: 152559

...Благодаря этому конструкция автомата упрощена.На чертеже показана схема предлагаемогоавтомата.Автомат состоит из подающего трубообразного патрона 1, каретки 2, кривошипно-шатунного механизма 8, дискового ножа 4, электродвигателя 5, системы шестерен, размещенных па станине 6.Автомат работает следующим образом.Обрабатываемый рулон вставляют в патрон. Рулон может свободно перемещаться ввертикальном направлении, пока его нижний торец не достигнет упора 7. При перемещении каретки в сторону дискового ножа пружины 8 прижимают шарнирную планку 9 к поверхности обрабатываемого рулона, фиксируя его таким образом в момент выхода из упора.После того как отрезана часть материала, кривошипный механизм перемешает каретку в обратном направлении. По...

152563

Загрузка...

Номер патента: 152563

Опубликовано: 01.01.1963

МПК: B29C 45/14, B29C 35/02, B29D 29/08 ...

Метки: 152563

...при Совете Министров С Опубликовано в Бюллетене изобретений1 за 1963 г.редмет изобретен зиновых плоскозубчатых ремней ы, имеющей зубчатую матрицу, повышения производительности ью под давлением с использовармы. Способ получения бесконечных ре с применением разборной пресс-форм с тлич ающийся тем, что, с целью труда, исходное сырье подвергают лит нием компрессионно-литьевой пресс-фо Известны способы получения бесконечных зубчатых ремней из резинотканевых материалов с использованием обычной пресс-формы, матрица которой снабжена зубчатой нарезкой для формования заранее полученного полуфабриката.Предлагаемый способ отличается тем, что сырье подвергают литью под давлением с использованием компрессионно-литьевой прессформы, что повышает...

153520

Загрузка...

Номер патента: 153520

Опубликовано: 01.01.1963

МПК: B29D 12/00

Метки: 153520

...одна другую полосами из того же материала, из которого сделана конструкция, а в местах пересечения поперечных и продольных элементов конструкции поверх полос прикрепляют еще накладки круглой или фигурной формы.На фиг. 1 схематически, в поперечном разрезе, показан шов соединения двух элементов 1, с наложенными на него усилениями в виде перекрывающих одна другую лент 2 и 8; на фиг. 2 в двух проекциях изображено соединение элементов 1 в местах встречи продольных и поперечных швов с,наложенными усилениями в виде перекрывающих одна другую лент 2, 3, 4, 5 и с круглыми шайбами б и на фиг. 3 в плане дано соединение элементов 1 в местах встречи кольцевого поперечного шва с продольными элементами 4 и 5. Круглые шайбы так же, как и все...

153559

Загрузка...

Номер патента: 153559

Опубликовано: 01.01.1963

МПК: B29C 43/02, B29D 11/00

Метки: 153559

...части пуансона и радиусом кривизны меньшим, чем радиус кривизны рабочей оформляющей поверхности его. При таком способе изготовления оптических линз исключаются воздушные включения.На чертеже показана схема прессования заготовки по предлагаемому способу.Предлагаемый способ заключается в том, что предварительно прессуют заготовку с большей высотой и меньшим радиусом кривизны по сравнению с высотой и радиусом готовой детали. Отформованную и остывшую заготовку закладывают в пресс-форму с правильными размерами оформляюгцих поверхностей.Форму с вложенной заготовкой нагревают до температуры, при которой заготовка размягчается. Процесс формованпя ведут под вакуумом. В процессе формованпя подвижная часть формы находится под постоянным...

Способ получения бескамерных автопокрышекзаявлено 13 июля 1960 г. за as 67355923 в комитет по делам изобретений и открытий при совете министров сссропубликовано в «бюлле-ене изобретений и товарных знаков» к» 9 за 1963 г.

Загрузка...

Номер патента: 154506

Опубликовано: 01.01.1963

Авторы: Мишлэн, Компани, Коммандитное, Действ, Иностранна, Буссю

МПК: B29D 30/06

Метки: сссропубликовано, изобретений», июля, делам, совете, товарных, автопокрышекзаявлено, открытий, комитет, «бюлле-ене, знаков, 67355923, министров, бескамерных

...элементы монтируют известными принанесение раствора резины, вулканизирующейсотносительно низких температурах порядка 2способа иллюстрируется чертежами.3 показаны основные элементы шины - бегова2, а также соединительные швы 8 из вулканиз ка ествл меется две р зготов ками, при ление 2 икар- бегоемами я при ванкас Известны сп дельно изготовле при этом готовят зом, чтобы бего трудностей в проПредлагаемь собирают из дву стей с продольнь канизованной бе этом качество ш ным,При осуща котором иас делят наую ленту. Иочистка щетодогреве илО существНа фиг.а 1, части ка автопокрышек нз отОднако каркас шины й лентой таким обраь. Это вызывает ряд ество шин.ных тем, что каркас ых симметричных чапри сборке с подвулили с зазором. При ится более...

154993

Загрузка...

Номер патента: 154993

Опубликовано: 01.01.1963

МПК: B29D 19/08, B29D 19/04

Метки: 154993

...цеп 111.1 х В брэда двух смея:ных патронов 16. Для закрепления фиксаторов на кронштейне установлены шайбы 21, Суппорты фрез 4 и 5 смонтированы на кронштейне 22 и перемещаются на каретках 23, причем каретка суппорта 7 непосредственно соединена с кареткой 24 шпиндельной бабки 3. Упором для каретки 24 служит ролик 25. Каретки 23 снабжены пазами, в которые входят плечи рычагов 26, приводящих каретки в возврат 1 О-поступательное движение параллельно образу 1 ощей карусельного диска,Станок приводится в действие от электродвигателя 27 и редуктора 28, Непосредственно от электродвигателя через шкивы 29, 30, 81, 32, 83, 84 и 85 движение передается шпинделям фрез и сверла, а от редуктора через шкивы 86 и 37 движение передается распределительному...

156672

Загрузка...

Номер патента: 156672

Опубликовано: 01.01.1963

МПК: B29D 30/00, B29C 65/64

Метки: 156672

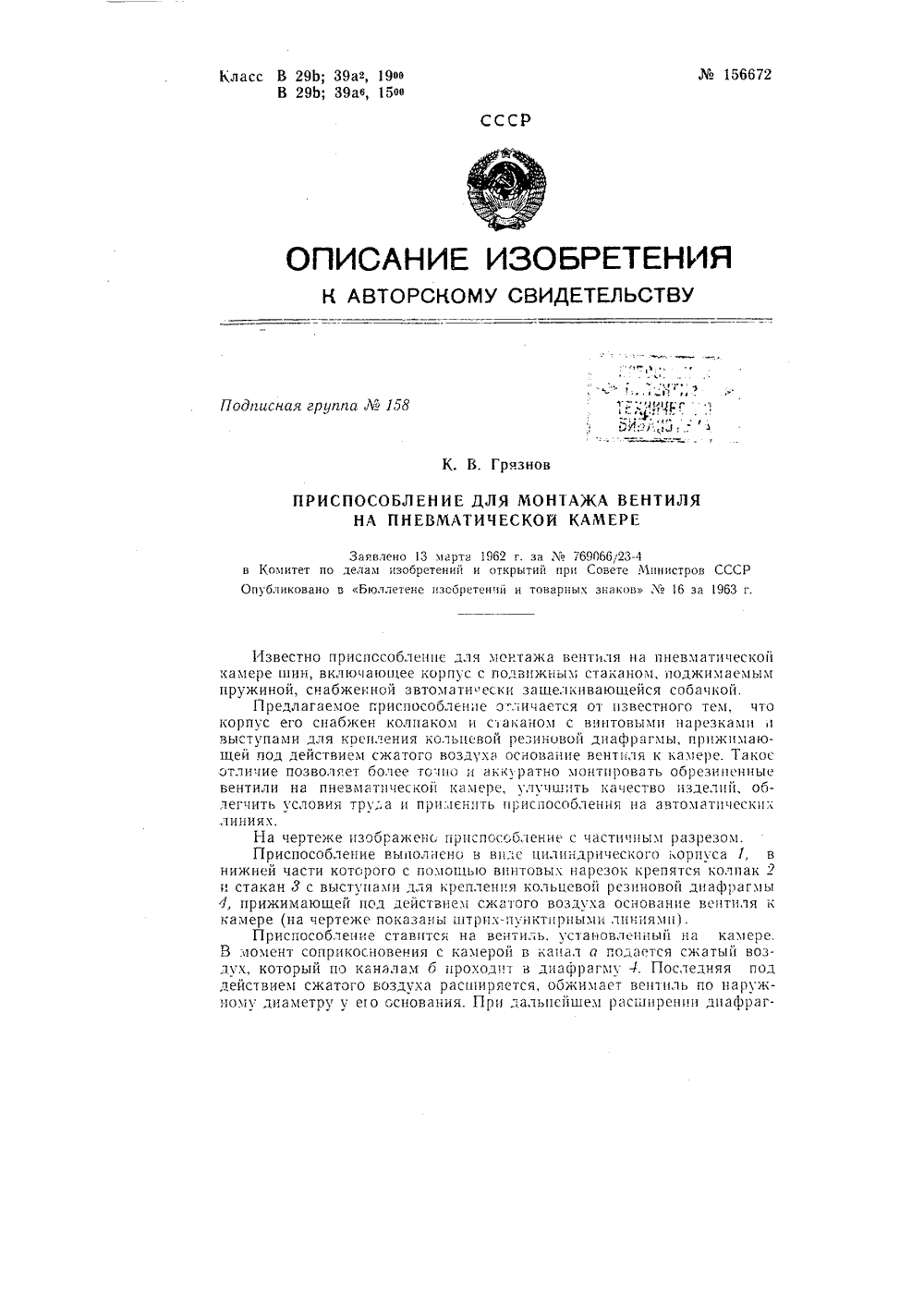

...Ка 1 МЕрЕ, 1 Лпц 11 ИТЬ каесво ИЗДЕЛИЙ, Облегчить условия тру а и применить приспособления ца автоматических линиях, На чертеже изображено прцспосгобление с части шым разрезом. Приспосооление Выполнено В Визе цилиндрического корпуса 1, в нижней части которого с помощью винтовых нарезок крепятся колпак 2 и стакан 3 с выступами для крепления кольцевой резиновой диафрагмы 4, прижимающей под действием сжатого воздуха основание вентиля к камере (на чертеже показаны штр 1 хтсе 1 ктцрцыми линиями).Приспосйблецие Свс на Вентиль, мстановлец 11 ьц 1 ца камере. В момент соприкосновения с камерои В канал а подается сжатый Воздух, который по каналам б проходит В диафрагму 4. Последняя под действием сжатого воздуха расширяется, обжимает вентиль по...

157773

Загрузка...

Номер патента: 157773

Опубликовано: 01.01.1963

МПК: B29D 7/00, B65H 18/08

Метки: 157773

...и удсльнОГО давлеН 1 я, нсзаВпсимо От Веса,1 )азме)а рулона. На ертеке нзоб 1)ажепа скема пред;10 женного уст)ойстВа. На станине в годшипннкак закреплены ведущиц ролик 1, вращающи 1 ся с пОстОяннОЙ ОкружпОЙ скоросч ью, согласоВанноЙ со скот)ость 0 выхода материала цз каландра. и ведомыи ролик 2. Натяжной ролик о шарнирно подвешен ца тяга; 4, Все три ролика о;ва ены бесконечной лентой 5.Шпуля 6, на которую должна производиться закатка материала, вложена в подшипники, закрпленные на раме станины. Высота подшипников такова, что часть веса шпули воспринимается лентой, в результате чего шпуля получает вращательное движение с постояц ой Ок)укно скоростьО, равГОи линейной СКО)ости ленть 1,157773Таким образом, листовой материал, поступающий на...

157774

Загрузка...

Номер патента: 157774

Опубликовано: 01.01.1963

МПК: B29C 63/02, B29C 43/02, B29D 19/00 ...

Метки: 157774

...известно.Для повышения качества, большего ОазцообОазия художественной отделки и ускорения процесса изготовления указанных изделий предлагается выполнять операции пОессования и нанесения рисунка за олин прием, Для этого порошок амииопласта прессуют совместно с бу 1 ахи 1, илеоще 1 декООативнэ Оисунок и пропитанной смолами, например каОбамидными.Способ осуществляют следующим образом. Порошок амцнопласта заранее подкОашивают известным способом, а бумагу с декоОативным Оисуцком пропитывают, например, каОбамидной смолой, постепенно высушивают пОи постоянной температуре 60 - 80 С или ускоОенцым спосооом ири 80 - 110 С. СодеОжание смолы в готовой бумаге це должно НОевышать 48 - 52,а, а летучих веществ 6 - 7 ь,По,готовленцую...

157776

Загрузка...

Номер патента: 157776

Опубликовано: 01.01.1963

МПК: B29D 30/00

Метки: 157776

...1, Здесь машинист проверяет В пер:од настройки калибр, а в период работы - ширину трубки, Затем весами непрерывного действия на весовом транспортере 2 непрерывно взвешивается 1 пог. м. трубки, После этого трубка поступает на транспортер охладительной ванны 3, в которой подвергается интенсивному охлаждению водой, подаваемой через форсунки, установленные над ванной. При этом трубка получает усадку.Из ванны охлажденная до 25 - 30 С трубка через направляюшую катушку поднимается на сушильный рольганг 4, где онг сушится сжатым воздухом. В конце рольганга на рубку на место нак,Сйки е механическим помазком наносится клей. Далее трубка поступает на рабочий транспортер 12. Промазанные клеем места подсушиваются при помощи термоизлучающих...

157777

Загрузка...

Номер патента: 157777

Опубликовано: 01.01.1963

МПК: B29D 30/14, B29D 30/28

Метки: 157777

...1963 г.Известно устройство для прикаткп протектора к ремонтируемой автопокрышке, содержащее прш(ато 1 ный узел, приводимый через шарнирно-рычажную систему от пневмоцилиндра, Основной элемент уст 1 роиства - профильный роли(, расс 1 итанны 1 для пр 11 каткп протектора определенного размера.В отличии ог известного устройстга прикаточный узел в предлагаемом устроистве ВыГОлнен В Виде Гиокого Вала, нес 1 шего ряд колец, 1 ТО позволяет обрабат 11 вать различные по размеру профили.На фиг. 1 изображено ус 1 ройство в разрезе; на фпг, 2 - частичный разрез гибкого вала.Устройство содержит шарнирноычаи(1 ую систему 1, смонтированную на штоке , приводной пневмоцплиндр 3. 1( шарнирно-рычажной системе крепится гибкий вал 4, который несет ряд колец...

157779

Загрузка...

Номер патента: 157779

Опубликовано: 01.01.1963

МПК: B29C 71/02, B29C 33/34, B29C 65/52 ...

Метки: 157779

...креп,1 сццые цы 1 ц)11 лс,1 е. Соединенном Винтовой цярОЙ с карс гкой 1, насаженной ны Горцззнтя,ьцые цяцряВляюпие с,- шильной камеры. Б устройстве прелусмотрецо ывтомыгцеское срабатыВяние промяЗыва 101 цеГО прпспОс 00.еци 51 и .е:;1 цизмя протаскивания и вращения дооня с изделием.На фиг.изображены с);с)ы мстройств 1; на фиг. 2 - промазывающее пр способленне.157779Насос 1 подает клей из бака в цасадку 8. Подача клея В бак рсгулируется ч рез распределитель с 1 двумя венгилями: подающим 5 и перепускным 6. Дорн 7 с надетым на него рукавом закладывают в желоб 8 и насадку 8 так, чтобы его конец 9 находился вне зоны нанесения клея. Затем дорн продвигают до упора 10 и нажимают на педаль П, при этом включаются пневмоцилиндры 12 и промазывающее...

157780

Загрузка...

Номер патента: 157780

Опубликовано: 01.01.1963

МПК: B29C 35/04, B29D 30/06

Метки: 157780

...7 апрели 1962 г. за Лв 773053/23-4 в Комитет по делам изобретений н открытий прн Совете Л 1 инистров СССРОпубликовано в Бюллетене изобретений н товарных знаков Лв 19 за 1953 г. Предмет изобретения Способ получения пневмобаллонов с применением подвулканизованного герметизирующего слоя, о т л и ч а ю щ и й с я тем, что, с целью улучшения качества, продукциив качестве герметизирующего слоя используют шприцованный рукав. Известен способ бездиафрагменной вулканизацни автошин с использованием подвулканизованното герметизирующего слоя.С целью улучшения качества продукции предлагается способ, отличающийся тем, что применяют герметпзирующий слой, полученный из шприцованного рукава, Герметизирующнй слой, полученный из шприцованного рукава,...

158062

Загрузка...

Номер патента: 158062

Опубликовано: 01.01.1963

МПК: B29D 30/52, B29C 71/00

Метки: 158062

...вращаюнпмся нсроховалыы)1 нпп П)мазочнм б я р я ) с 1 0 м 1 О и и 1) и )к 111 1 с т с 51 к ч)Г) и:1 н т ал ьиому прижиму 1).ВС 1)тиса,:11 н 11 .11):кипи 11 п)жи,1 н)н. жн.яст д)Г 1 с)СЗ ППОГСК 01)с К б 1);б)ян. Опц 1 ПТС"Гор с 1 и В)С)15 рябОТЬ МСян:1. мов прижаты к упорам 32 и 83, прс;отврашая тем самым возможное перемещение прс)- тектор а. Предмет изобретенияУстройство для шероховки н промазки сть- ков протекторов, содержащее транспортер две однотипные каретки с приспособлениями для шероховки и промазки, о т л и ч а юш есся тем, что, с целью повышения качества изделий н автоматизации процесса, каРЕтК 1 ВЫПОЛНЕНЫ ВИ;1. НСРЕМЕШаОЩИХСЯ Ис) продолыым направляошим транспортерам Ра 1, Нс КОТОРЫХ С.ОНТ 1 РВЯ 1 Ы ГО)1 ЗОНТЯ.в пьс пр)кн...

158413

Загрузка...

Номер патента: 158413

Опубликовано: 01.01.1963

МПК: B29D 30/02, B05C 1/08

Метки: 158413

...Воашенпс. Плотное пр 11 леганпе 0211 даж 2 к валису158413обеспечивается пружинами 10, независимая работа которых компенсирует все погрешности в работе устройства и геометрии бандажа.Для поддержания постоянного уровня клея в ванне 11 использован принцип сообщающихся сосудов, один из которых герметично закрыт. Для заправки системы необходимо зажать шланг 12, после чего клей наливается в бачок 13 и плотно закрывается крышкой 14. При освобождении шланга клей поступает в ванну до тех пор, пока уровень его не перекроет входное отверстие. Дальнейшее поступление клея прекращается,так как закрыт доступ воздуха в бачок. Клей вванну будет поступать только тогда, когда уровень его понизится настолько, что откроется доступ воздуха в бак через...

159630

Загрузка...

Номер патента: 159630

Опубликовано: 01.01.1964

МПК: B29C 57/00, B29D 23/00

Метки: 159630

...20/11 - 64 г. Формат бум. 60(90/з Объем 0,23 изд. л.Заказ 149/9 Тираж 625 Цена 5 коп.ЦНИИПИ Государственного комитета по делам изобретений и открытий СССРМосква, Центр, пр. Серова, д, 4 Типография, пр. Сапунова, 2 конец рукава зажимается между конусоммуфты и конусом ниппеля,Устройство для разъемной заделки рукавов высокого давления, например 400 - 450 кг/смз, состоящее из муфты и ниппеля, о т л и ч а ющ е е с я тем, что, с целью получения прочной и простой заделки рукава высокого давления без предварительной подготовки концов рукава, многократного использования деталей заделки, упрощения сборки, внутренняя поверхность муфты на одном конце снабжена фаской и прямоугольной резьбой, на другом - метрической резьбой и в центре конусной...

159632

Загрузка...

Номер патента: 159632

Опубликовано: 01.01.1964

МПК: B29D 30/30, B29D 30/16, B29D 30/58 ...

Метки: 159632

...СОО- рсчного барабана при помощи пиевмоцплппдрсв 4. Каждая каретка сцасжеца двсмя Обрезицеццыми роликами 5 и 6 и одним роликом 7, Обрязовяццьм кольцами 8 которые с большим зазором посажены па ось 9.Профили обрезпценнык роликов выполнены согласно профилю протектора и его диамет. ров ца собранной покрышке. Отношение диаметров протектора к соответствующему диаметру обрезиненного ролика велпчппя постоянцая. Таким образом, линейные скорости па поверхности колец, которые сопрягаютдва профиля, действуя как спаразитцые диски, ОТДЕТ ОДИЦЯКОВЫМП П ППК 2 КОГО ПРОСКЯ;1 ЬЗЫВЯпя по поверхности резины не будет. Лиски имеют разные п 1 сла обротоь и проскальзывают дпуг стпосптельо друга, Обрезицс;пце ролики 3 и 6 пере"ают люсое давление,...

159633

Загрузка...

Номер патента: 159633

Опубликовано: 01.01.1964

МПК: B29D 30/24, B29D 30/32, B29D 30/20 ...

Метки: 159633

...25, изготовленный из пружинной проволоки. Сердечник образует незамкнутое кольцо. При разжиме барабана сердечник увеличивает зазор между торцами, не мешая обжиму слоев пружиной и вращению ее. Сердечник 25 надежно удерживает пружину от выпадания из кольцевого паза при разобщении левого вспомогательного барабана с основным барабаном,Сектора вспомогательных барабанов могут качаться на шарнирах 26. Весь вспомогательный барабан может принимать форму конуса при помощи шарнирного механизма, состоящего из рычагов 27 и 28, ползуна 29 и диска 30 с пазами.Конусная форма вспомогательного барабана, необходимая для заворота и обжима слоев при рабочем ходе и для удержания обжимных пружин 24 в кольцевом пазу секторов 22 при обратном ходе, фиксируется...

159634

Загрузка...

Номер патента: 159634

Опубликовано: 01.01.1964

МПК: B29C 37/00, B29D 30/54

Метки: 159634

...указанных недостатков. Режущий инструмент этого приспособления выполнен из 30 - 50 стальных пилочек, расположенных в пазах обода под углом к оси вращения и закрепленных с помощью двух дисков, Это приспособление обеспечивает улучшение качества обработки резиновых изделий за счет полного перекрывания обрабатываемой поверхности зубьями пилочек, располагаемых под углом к оси вращения вала приспособления, а также удобство обращения при замене режущего инструмента.Сущность изобретения поясняется чертежом, на котором показано приспособление для шерохования поверхностей резиновых изделий, вид сверху с частичным разрезом, фиг. 1 и вид сбоку, фиг. 2.Приспособление для шерсхования поверхностей, например, ремонтируемых автопокрышек состоит из...

Полуавтомат для стыкования пневмокамер

Загрузка...

Номер патента: 159635

Опубликовано: 01.01.1964

Авторы: Рабинович, Сазонов

МПК: B29C 65/68, B29D 30/00

Метки: пневмокамер, стыкования, полуавтомат

...установленный на каретке 2, и ножи перерезают только верхние стенки пневвотрубки на обеих колодках 3 и 4.Воздух от воздухораспределителя (фиг. 3) задерживается от впуска в пневмогидродвигатель 8 реле времени 19 на время, необходимое для опускания суппорта 9 и на выдержку для прогрева надрезов верхних стенок пневмокамеры. После пропуска воздуха поршень 20 своим движением толкает влево поршень 21 и каретку 2.Поворотная колодка 4 перемещается вместе с кареткой 2 клиновым фиксатором 22, закрепленным на каретке; при этом пружина 7 в подвижном сочленении 6 сжимается, Конец движения поршня 20 совпадает с моментом соскальзывания упора 17 с ограничителя 18, причем ножи 10 производят резку нижних стенок пневмотрубки,Совпадение конца хода поршня 20...

159975

Загрузка...

Номер патента: 159975

Опубликовано: 01.01.1964

МПК: B29D 22/04, B29C 65/54

Метки: 159975

...в ванне с клеем и получающем возвратно-поступательное перемещение от пневмоцилицдра 21.Приспособление для склеивания деталей представляет собой смонтированный внутри левого барабана 1 пневмоцилиндр 22 со штоком 23, производящим возвратцо-поступательное перемещение и обжим склеиваемых деталей на совмещенных посадочных коробках 24 и 25 левого и правого барабанов 1 и 2.Приспособление для сталкивания готовых заготовок выполнено в виде расположенного внутри левого барабана 1 и смонтированного на кронштейне 2 б ролика 27, взаимодействующего, при повороте барабана 1, со штоком 14 посадочной коробки 15, отводящего последнюю с посаженной на цее заготовкой от канала вакуум-отсоса 1 б.Электропривод барабанов 1 и 2 осуществляется с помощью...

159976

Загрузка...

Номер патента: 159976

Опубликовано: 01.01.1964

МПК: B29D 30/20, B29D 30/32, B29D 30/26 ...

Метки: 159976

...и могут разжиматься при помощи рычажного механизма. Для обжима слоев при завороте на крыло применена свободно вращающаяся кольцевая пружина 14, Обжимная диафрагма 5 движется при помощи цилиндра 15 по копиру 1 б, Откидной шаблон б с развилкой, смонтированной на рычаге цилиндра 17, предназначен для одновременной посадки двух крыльев при помощи цилиндра 18. Под действием цилиндра 17 шаблон может опускаться к сборочным барабанам. Для удерживания крыльев на шаблоне применены рычаги 19 с пружинами 20. При разжиме барабана 2 рычаги 19 выдавливаются и освобождают крыло. Подача жидкости в диафрагму 12 осуществляется через муфту 21 и трубу 22.Сборка автопокрышек производится в следующем порядке (фиг, 2). Накладывается ленточка и первые слои...

160301

Загрузка...

Номер патента: 160301

Опубликовано: 01.01.1964

МПК: B29B 11/02, B29D 23/00

Метки: 160301

...В это время кулачок 6 своим вторым противолежащим) выступом нажимает снизу па рычаг 20, При этом шрифт опускается на валик с краской (на схеме пе показан), а коленообразный рычажок 26, жестко связанный с головкой шрифта, нажимает на пружинищий выступ 27 зубчатого колеса 28. Последняя начинает вращаться против часовой стрелки и передает усилие на зубчатое колесо меньшего диаметра (триб) 29, заставляя его вращаться по часовой стрелке.Прикрепленный к трибу тонкий стальной стержень-передатчик 19 поднимает отрезанную и отмаркированную бирку, надетую на его конец, разворачивается вокруг оси на 180 по часовой стрелке и останавливается на каретке 30 против одного из штырей сушильного барабана 31. Чтобы во время перенося бирка под действием...

160302

Загрузка...

Номер патента: 160302

Опубликовано: 01.01.1964

МПК: B29C 43/52, B29C 43/46, B29D 7/01 ...

Метки: 160302

...валок 1, так и валки 2 и 7 ие совершают непрерывного вращения друг относительно друга, а только поворачиваются иа заданный угол. При этом, как видно на чер теже, угол не одинаков. Так, угол и, на который поворачивается валок 1 по часовой стрелке, всегда больше угла а - поворота валка в противоположную сторону.Таким образом, за каждый цикл качания основной валок 1, на котором откладывается паронитовая масса, поворачивается вперед на угол а = а - а. Как углы поворота ад и а, так и разность их а могут поддерживагься автоматически иа установленном режиме, и зависимости от толщины изготавливаемогс листа паронита, качества массы, температур валков и плит и т, д.Устройство работает следующим образом. Паронитовая и другая подобная...

160303

Загрузка...

Номер патента: 160303

Опубликовано: 01.01.1964

МПК: B65H 54/02, B29D 7/00

Метки: 160303

...вращающихся валков. Нижний валок установлен в стационарных опорах и снабжен ленточным тормозом, смонтированным на оси валка, а верхний расположен в подвижных относительно нижнего валка опорах,Устройство (см, чертен содернит разъемные опоры 1, на которые укладывается ось с рулоном 2. Лента материала 3, сматываемая с рулона 2, пропускается через пару валков 4 и 5. Валок 4 вращается в стационарных опорах, и ца его оси установлен ленточный РУЛОННЫХ МАТЕРИАЛОВ к 5 имеет подвижные опоры цаться к валку 4 с регулцруеВалки получают вращение заемого материала.ом, устанавливая заранее торца валке 4 и усилие прижимао получать постоянное требуематериала ца рабочем участее от диаметра рулона 2,ная заправка материала проо, прц подъеме валка 5,Предм е Р...

Головка к экструзионному прессу для изготовления безузловых сетчатых изделий

Загрузка...

Номер патента: 160471

Опубликовано: 01.01.1964

Авторы: Федеративна, Фогте, Иностранна, Действительные

МПК: B29C 47/04, B29C 47/56, B29C 47/24 ...

Метки: прессу, экструзионному, сетчатых, головка, безузловых

...снабжены камерами, соединенными с помощью патрубка и полого вала с экструдерами. Это позволяет получать двухцветные сетчатые изделия,На чертеже изображена предлагаемая головка.Она включает две вращающиеся независимо друг от друга камеры 1 и 2, снабженные мундштуками 3 и 4,Термопластичный материал М из шпекового пресса поступает через соединительный патрубок 5 во внешнюю камеру 2, Термопластичный материал М, подается во внутреннюю камеру 1 через проходной патрубок 6 и полый вал 7, приводящий во вращательное движение внутреннюю камеру. Приводятся во врашение внутренняя и наружная камеры посредством шестерен 8 и 9. На валу 7 имеется клапанное устройство 10, предотвращающее смешивание термопластичных материалов.При работе обе камеры...
