B28B — Формование изделий из глины и прочих керамических материалов, из шлака или смесей, содержащих вяжущие вещества, например гипсовые

Страница 49

210000

Загрузка...

Номер патента: 210000

Опубликовано: 01.01.1968

Авторы: Крепканович, Проектно, Чепелев, Милейковский, Голубое, Смол, Всесоюзный, Евсеев, Мисевич, Резин, Строительства

МПК: B28B 1/087

Метки: 210000

...изобретен и Известны установки для формования тонкостенных железобетонных полых элементов, включающие верхнюю и нижнюю рамы, между которыми расположены роликовые опоры, и источник горизонтальных колебаний,Цель изобретения - обеспечить получение угловых горизонтальных колебаний. Достигается это тем, что в неподвижном центре верхней рамы установлен синхронизатор, связанный с валами, на диаметрально противоположных концах которых размещены группы дебалансов, работающих в противофазе.На чертеже показана схема установки.Верхняя рама 1 опирается на нижнюю неподвижную раму 2 через роликовые опоры 3, беговые дорожки 4 которых выполнены криволинейными в местах 5 опирания формуемого изделия на раму 1,В неподвижном центре рамы 1 расположен...

Дебалансный вибратор

Загрузка...

Номер патента: 210001

Опубликовано: 01.01.1968

Авторы: Научно, Сельскохоз, Брумберг

МПК: B06B 1/16, B28B 1/087

Метки: вибратор, дебалансный

...вибратора прнпереходе через резонанс,На чертеже показана кинематическая схема вибратора, 30 Дебалансный вибратор, содержащий корпус 1, жестко связанный с рабочим органом, например с вибростолом, установлен на амортизаторах.Внутри корпуса 1 расположены две,пары кинематически связанных дебалансных валов 2 - 2 и 3 - 3. Валы приводятся во вращение электродвигателями 4 и б, вращающимися в одну сторону. Такое кинематическое соединение обеспечивает синхронное и противофазное вращение валов каждой пары, Каждая пара дебалансных валов 2 - 2 или 3 - 3 создает возмущающую сину.соидальную силу, действующую вдоль оси вибратора.Пары дебалансных валов 2 - 2 с.оедпнены между собой кулачков фтой, состоящей пз двух половинок б улачками, угловой...

Устройство для образования пустот при изготовлении в формах многопустотныхизделий

Загрузка...

Номер патента: 210003

Опубликовано: 01.01.1968

Автор: Головко

МПК: B28B 11/00

Метки: изготовлении, формах, многопустотныхизделий, образования, пустот

...чаюи 1 ееся тем, чт можности изгото количеством пуст ства, его каретка управляемыми па ление с располо вкладышей гнезд виде двусторонн Зависимое от авт. свидетельстваИзобретение относитсобразования пустот припустотных изделий.В известных устройствах вкладыши, перемещаемые относительно формы кареткой, соединены с последней постоянно.Недостатком этих устройств является то, что перестройка на выполнение различного количества пустот в изделиях сопряжена со значительными затратами времени, а кроме того, их эксплуатационные возможности ограничены практически 10 - 12 вкладышами.Цель изобретения - обеспечить возможность изготовления изделий с различным количеством пустот без переналадки устройства. Достигается это тем, что каретка устройства...

Способ изготовления жестких минераловатных плит на феноло формальдегидной связке

Загрузка...

Номер патента: 210009

Опубликовано: 01.01.1968

Авторы: Соин, Самарин, Перевертень, Бригинец

МПК: B28B 1/52

Метки: связке, плит, минераловатных, формальдегидной, жестких, феноло

...до необходимой температуры и вентилятором снова нагнетается под ковер этой секции. При этом режим подачи теплоносителя (количество теплоно сителя, подаваемого в единицу времени и еготемпература) подбирается таким образом, чтобы создать температуру внутри ковра 140 - 160 С. При этом гидравлический режим должен составлять: разрежение над ковром ст 15 - 2,5 до - 5 мм вод. ст., под ковром от +0,5до - 3,5 мм вод. ст.Во второй секции теплоноситель рециркуляционным вентилятором подается сверху ковра, просасывается через ковер и отбирает ся снизу ковра в камеру смешения второгоподтопка, где смешивается с горячими дымовыми газами до необходимой температуры и вентилятором снова нагнетается в ту же секцию сверху ковра.25 Режим подачи...

Форма для литья под давлением в вакууме

Загрузка...

Номер патента: 210728

Опубликовано: 01.01.1968

Автор: Изоб

МПК: C04B 33/28, B28B 7/46

Метки: литья, форма, давлением, вакууме

...в форму шликер 5 с двух сторонсдавливается рабочими поверхностями 2 под 5 давлением до 600 кг/сл 2. Одновременно с этимв кольцевом пазе 3, с противоположной стороны рабочих поверхностей 2, через каналы 4 создается разрежение. Сочетание высокого давления, вакуума и двусторонних рабочих 0 поверхностей позволяет сократить время отбора жидкой фазы шликера до нескольких секунд. рмам для литья костенных кера ичного назначеочими поверхнотрующим матесификация от рпус формы выообщающимся с ом разрежения. Пр едм ет изобретен 11 а чертеже изображена опи наема Форма для литонкостенных кекера, включающкостями, облицориалом, отличаютенсификациикорпус выполнющимся с по:разрежения. я под давлением в вакамических изделий изкорпус с...

Промстройниипроект»)

Загрузка...

Номер патента: 210729

Опубликовано: 01.01.1968

Авторы: Бородицка, Гавриленко, Данилов, Баринов

МПК: B28B 1/50, C04B 38/02

Метки: промстройниипроект»

...над бортами формы газобетонную массу уплотняют до уровня бортов формы передвижением по поверхности изделия вращающихся с определенной заданной скоростью приводных валиков.Равнодействующая сил трения, возникающих при этом, и веса валиков направлена под некоторым углом к обрабатываемой по верхности. Ее направление и величину можно изменить в заданных пределах, меняя диаметр и скорость вращения валиков,редмет изобретени 25 Способ изгот лий из ячеисть поверхностным отличающийся 0 бетона осущесВ основном авт. св,141423 приведено описание способа изготовления плит и других изделий из ячеистых бетонов с более плотным поверхностным слоем. Особенностью этого способа является то, что для создания уплотненного поверхностного слоя из того...

Гипростроммашина»

Загрузка...

Номер патента: 210734

Опубликовано: 01.01.1968

Авторы: Филков, Научно, Иванова, Васнецов, Галай, Государственный, Ткаченко, Юцис, Вниистром, Кныш

МПК: B28B 1/52, C03B 37/14

Метки: гипростроммашина»

...средней степенью отверждения не 10более 60 - 75%. Кроме того, быстрое охлаждение заготовки сразу после выхода из камеры тепловой обработки приводит к возникновению значительных термических напряжений в клеевых контактах волокон и снижаетпрочность изделия,Для повышения прочности изделий и увеличения,степени отверждения связующегоохлаждение изделия осуществляют в двеступени: сначала охлаждают без принудительного отвода тепла до 120 С, а затем -продувкой холодного воздуха через заготовку до 30 С.Время первой ступени охлаждения заготовки зависит от ее температуры в камеретепловой обработки, Например, при отверждении заготовки в камере с начальной температурой 200 С время медленного охлаждения ее составляет 7 мин, при 190 С - 5,5 мин,прн 180...

Смазка для металлических форм

Загрузка...

Номер патента: 210736

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Хромушин, Смол

МПК: B28B 7/38

Метки: форм, металлических, смазка

...изготавливаемых изделий,Предлагаемый состав позволяет улучшить качество поверхностей изделий, изготавливаемых в неразъемных формах.Достигается это тем, что в смазку помимо талька вводят дополнительно масло индустриальное, саломас технический и соду каустическую, Причем, все указанные компоненты содержатся в следующих соотношениях в вес. ч,;тальк технический 1,00масло индустриальное 0,85 - 0,87 саломас технический 0,13 - 0,15 сода каустическая 0,19 - 0,21Смазку готовят следующим образом, Саломас, диспергированный в индустриальном масле, омыляют раствором каустической соды при температуре 40 - 45, непрерывно перемешивая. Затем в смесь добавляют технический тальк и тщательно перемешивают до получения однородной мази.Смазку наносят...

Конвейер для глазуровки керамических облицовочных плиток

Загрузка...

Номер патента: 211378

Опубликовано: 01.01.1968

Авторы: Кузнецов, Сорокин, Солдатов, Левитский

МПК: F16H 7/08, B28B 11/04

Метки: плиток, глазуровки, керамических, конвейер, облицовочных

...ния натяжения, клин натяжение от общей бают переходные ве обоймах которых зак свободно установлен ностью перемещения уровки керамичвключающийразворотное учто, с целью реовые ремни, понатяжной стандомо-ведущиереплены опорньные на штангев направляющ еских обклиновые тройство, гулироваучающие ции, огиблоки, в е ролики, возможх,Конструкции известных конвеиеров для глазуровки керамических облицовочных плиток, включающие разворотное устройство и клиновые бесконечные ремни, не позволяют регулировать одновременно их натяжение, так как их набирают из большого количества отдельных замкнутых клиновых ремней, требующих самостоятельного натяжения.В предлагаемой конструкции одновременное регулирование натяжения осуществляют за счет того, что клиновые...

Устройство для изготовления коленчатых труб из асбестоцемента

Загрузка...

Номер патента: 211454

Опубликовано: 01.01.1968

Автор: Иностранец

МПК: B28B 21/74, B28B 21/86

Метки: труб, асбестоцемента, коленчатых

...материала, желательно из каучука,и смонтированы так, что когда они удалены изформы, то сердечник может свободно вращаться вокруг оси 23,Кольцевые элементы крепятся к поперечным заслонкам 2 б и 27, предназначенным длязакрывания открытой с торцов формы.Заслонка 27 крепится к стволу 28 поршня29, смонтированного в цилиндре двойного действия 30, опирающемся на опорную плиту 1.Этот цилиндр расположен так, что позволяетвводить кольцевой элемент 25 в форму и закрывать соответствующий конец ее, попеременно вдвигая и выдвигая поперечную заслонку 27, а также полностью удалять кольцевойэлемент 25 из формы,Поперечная заслонка 2 б образует ближайшую к сердечнику стенку цилиндра 28, смонтированного с возможностью скольжения напустотелом стержне 21,...

Устройство для резки глиняного бруса

Загрузка...

Номер патента: 212112

Опубликовано: 01.01.1968

Авторы: Виньш, Зандбергс, Лапсиньш

МПК: B28B 17/00, B28B 11/16

Метки: резки, глиняного, бруса

...чертеже схематически представлено предлагаемое устройство для резки глиняного бруса,Электродвигатель 1 через ременную передачу 2 и регулируемую многодисковую фрикционную муфту 8 приводит в движение транспортер для подачи реек 4. Скорость вращения привода транспортера для подачи реек превышает максимальную расчетную скорость работы автомата. Транспортер для подачи реек и ленточный транспортер б, приводимый в движение глчняным брусом, кинематически связаны двойной червячной передачей, которая через червяк б колеса 7 и червяк 8 синхронизирует вращение приводного вала транспортера для подачи реек и ленточного транспортера б. Необходимый вращательный мо 5 мент при этом обеспечивается двигателем принепрерывном проскальзывании дисков...

Устройство для уплотнения смеси

Загрузка...

Номер патента: 212113

Опубликовано: 01.01.1968

Авторы: Тул, Государственна

МПК: B06B 1/04, B28B 1/087

Метки: уплотнения, смеси

...от виброплощадок, снизит уровень шума, уменьшит вибрацию на рабочем месте и повысит срок службы форм. Это достигается тем, что устройство выполнено в виде двух листов, разделенных амортизаторами и являющихся сердечниками электромагнитов, образующих полюсы на плоскости, и собранных в блок, по форме представляющих собой стенку или днище формы,На чертеже представлено предлагаемое устройство в разрезе.Устройство содержит два взаимодействующих электромагнита А и Б, один из них, А, питается переменным током, а другой, Б, - постоянным.Электромагниты соединены через амортизационную прокладку 1 с помощью немагнитных шпилек 2, равномерно расположенных по всей плоскости,10 Листовой сердечник электромагнита Б, питаемого переменным током,...

Установка для очистки тыльной стороны

Загрузка...

Номер патента: 212114

Опубликовано: 01.01.1968

Авторы: Ганс, Зеленин, Лапутин

МПК: B28B 11/22, A47F 5/10, B44B 9/00 ...

Метки: стороны, тыльной

...лентой транспортера 1 установки закреплен очистительный валик 2, облицованный карборундовой лентой. Очистительный валик установлен в камере 8, соединенной воздуховодом 4 с отсасывающим устройством б,Кинематическая схема 6 обеспечивает движение транспортера и очистительного валика ст одного электропривода.Установка работает следующим образом.На ленте транспортера 1 наборный ковер 7 постуйает к очистительному валику 2, расположенному в зоне действия отсасывающегоустройства а. Устройство б обеспечивает прочное крепление к ленте транспортера наборного ковра 7 в момент его очистки,5 Образующиеся при очистки ковра 7 технологические отходы в виде пыли отсасывающееустройство удаляет из камеры 3 по воздуховоду 4.По окончании обработки...

Способ изготовления гибких теплоизоляционныхизделий

Загрузка...

Номер патента: 212115

Опубликовано: 01.01.1968

Авторы: Богословский, Исэров, Батшев, Воронков

МПК: B28B 1/52

Метки: теплоизоляционныхизделий, гибких

...сниости гибких теплоизоляПредлагаемая тсение теплопровопионных изделий. Предмет изобретен Предлагаемыи способ относится к технологии изготовления гибких теплоизоляционных изделий и может быть использован в технологических линиях производства теплоизоляционных материалов и конструкций.Известные способы производства гибких теплоизоляционных изделий из волокнистого ковра с введением в последний вяжущего материала не обеспечивают достаточной теплопроводности теплоизоляционных изделий и равномерного распределения вяжущих,По предлагаемому способу ковер минеральной ваты скреплен, пробками из быстродействующего связующего,При этом в поверхности ковра могут быть предварительно образованы сквозные отверстия, в которые затем инъекцируют...

Поддон формы для изготовления железобетонных изделий

Загрузка...

Номер патента: 212812

Опубликовано: 01.01.1968

Автор: Борд

МПК: B28B 21/78

Метки: формы, поддон, железобетонных

...изделий включает каркас 1,днище 2 и электродный щит 3, устанснизу каркаса.Размеры электродного щита зависямеров формуемого изделия и материтов формы,При изолированных бортах размертродного щита принимаются на 10меньше соответствующих размеровПри неизолированных бортах формьмежду бортами и электродным щито ыи поди Б - Б. железобелистовое овленный т от разала борредмет изоо ен Подд О тонных вое дн электро кете, к роднымжелезоое ас, листоо, с целью делий в па ен электформы длязделий, вкле, отличаощогрева отфокас поддонаитом. изгото ючающ ийся т рмованснизу вления ий кар ем, чт т элек - 15 ли делия зазор увели ых пз снгбл Изве железо и лист Цель электр кете. Дост дона с снизу.гается это выполнением каркаса электродным щитом,...

Форма для изготовления сборных железобетонныхэлементов

Загрузка...

Номер патента: 212924

Опубликовано: 01.01.1968

Авторы: Зильберов, Никонец, Евтушенко

МПК: B28B 17/00, E21D 5/11

Метки: железобетонныхэлементов, сборных, форма

...- элемент формы в момент уплотнения бетонной смеси и в момент извлечения изделий. Основание 1, представляющее собой металлическую раму с прикрепленными к ней перегородками, выполненными по радиусу крепи, укрепляют на виброплощадке. На основание надевают поддон 2 в виде рамы, покрытой листом с вырезами, в которые,при сборке формы входят перегородки основания. Боковые ограничители 3 - металлические рейки с приваренными к ним упорами предназначены для фиксации положения арматурных каркасов, Они предотвращают также вытекание бетонной смеси во время вибрации. Поддон вместе с ограничителями крепится к основанию стяжными болтами 4,Форма рассчитана на одновременное изготовление элементов крепи, количество кото 5 рых зависит от размера формы,В...

Устройство для изготовления строительных изделий из быстротвердеющих масс

Загрузка...

Номер патента: 217257

Опубликовано: 01.01.1968

Авторы: Мокр, Всесоюзный

МПК: B28B 17/00, B28B 5/02

Метки: масс, строительных, быстротвердеющих

...гладком валке может отпасть, если будет возможность подавать исходную массу в желоб в точно заданных количествах,Расстояние от смесителя до отсекающего гладкого валка должно быть минимальным. В случае производства изделий нескольких типоразмеров, для каждого из них надо иметь свой сменный отсекающий валок.Формующий фигурный валок вращается навстречу движению быстротвердеющей массы. Он предназначен для придания окончательного профиля массе на желобе и расположен по ходу движения эластичной ленты за отсекаюшим гладким валком на определенном расстоянии, проходя которое быстротвердеющая масса, например гипсоперлитовая масса, перестает быть текучей и становится пластичной, т, е. способной после формования сохранять приданную ей...

Устройство для укладки в форму бетонной смеси с одновременным ее уплотнением

Загрузка...

Номер патента: 217258

Опубликовано: 01.01.1968

Авторы: Сорокин, Гашунина, Волков

МПК: B28B 1/093

Метки: одновременным, укладки, бетонной, смеси, форму, уплотнением

...шир ежду бор Бетонная смесь из бетоноукл О дая на вибрирующую передню бруса разжижается, что улучш укладывания в форму. Уплотне ществляется в результате однов действия короба 1 с вибратором 5 вибробруса 5 на поверхность ф делия, в результате чего достиг степень уплотнения как верхних слосв.адчика, попачасть виброает удобство ние смеси осуеменного возна форму 8 и ормуемого изается большаятак и нижни.: На чертеже показана схема описываемого ус гройства.Оно включает закрытый короб 1, опирающийся в процессе укладки и уплотнения смеси на борта 2 формы 8, с укрепленным на нео вибратором 4; вибробрус 5, подрессоренный амортизаторами б и подвешенный между боковыми стенками короба к концевой его части с помощью тросов 7. На вибробрусе б...

Устройство для электротермического нагрева и укладки арматурнб1х стержней в упоры

Загрузка...

Номер патента: 217259

Опубликовано: 01.01.1968

Авторы: Устименко, Иванов, Бел, Рискинд

МПК: B28B 17/00

Метки: стержней, арматурнб1х, укладки, нагрева, электротермического, упоры

...ня конечный выключательэлект 1 эцческдй цепи пнеВмдцилцндра 8 подающего механизма 3. Поворотный вал 7 укладывает стержень 4 в направляющие 10, Переестившцсь дд зящслдк 11, сте 1 энсень Останавливается, оставаясь в вилках 9. ДВИРкущцеся тележки 6 передней щекой захвата аотжимают защелку. Стерэкснь, воспринимающий давление от вилок 9, в момент, когдапель захвата проходит под ним, продавливяется в губки 24 захвата и удерживается зи;х за анкерные головки 16. При дальнейшемдвижении тележек переключается пневмдцилиндр 8 подающего механизма, и поворотный вал 7 с вилками 9 возвращается дляпр ием а следующего стержня.Ролики 34 движущихся тележек 6 попадают на откосы отжимных уголков 49. Приэтом левая тележка отжимается влево, аправая -...

Полуавтомат для изготовления керамических оболочек литья но выплавляемым моделям

Загрузка...

Номер патента: 217607

Опубликовано: 01.01.1968

Авторы: Назаров, Оганес, Шприц

МПК: B28B 1/38, B22C 23/02, B22C 9/04 ...

Метки: оболочек, керамических, моделям, полуавтомат, литья, выплавляемым

...котором смонтированы подвески 12 дл блоков, вращаемые относительно оси вала по заданной программе за счет взаимодействия груза 9, расположенного на валу 11, с копиром 10, укрепленным на баке 1 (на подвесках 12 смонтированы шестерни 13, взаимодействующие с упорами 14, укрепленными на ба ке 1, и вращающие блоки вокруг своей оси);упоров 15, 1 б; направляющей 17, прикрепленной к баку 1, и планки 18.Полуавтомат работает следующим образом.При движении цепи б блоки с моделями по падают в бак 1 с обмазкой. После обмазкигруз 9 надвигается на копир 10 и поднимает блоки с моделями на угол 30 - 45. В это время избыток обмазки стекает обратно в бак 1.По окончании стекания избытка обмазки 20 блоки с помощью упора 15 и направляющей17 поворачиваются...

Устройство для двухстороннего прессованияизделий

Загрузка...

Номер патента: 218040

Опубликовано: 01.01.1968

Авторы: Сегаль, Матущак, Флеер

МПК: B28B 3/08, B30B 11/04

Метки: прессованияизделий, двухстороннего

...устройство для двухстороннего прессования изделий типа стаканов сталеразливочных ковшей, содержащее верхний и нижний пресс-штемпели со штырем и прессформу.В предложенном устройстве для увеличения производительности верхний пресс-штемпель выполнен со штырем, а штырь нижнего пресс-штемпеля смонтирован в отверстии с возможностью перемещения.На чертеже изображена схема устройства для двухстороннего прессования изделий типа стаканов сталеразливочных ковшей.Пресс состоит из верхнего прессового цилиндра 1, нижнего прессового цилиндра 2, прессформы 8, верхнего выдвижного пресс- штемпеля 4, нижнего пресс-штемпеля 5, штыря 6, засыпной каретки 7, цилиндров 8 и 9 подъема нижнего и верхнего прессштемпелей, пружин 10 штыря, цилиндров 11...

Форма для изготовления предварительно напряженного железобетонного изделия

Загрузка...

Номер патента: 218041

Опубликовано: 01.01.1968

Автор: Погребной

МПК: B28B 7/10

Метки: железобетонного, изделия, предварительно, напряженного, форма

...достаточной для подъема плиты над формой. При натяжении арматуры на упоры торцовые траверсы стремятсл подняться вверх. Длл удержания транс рс в проектном положении установлены 5 консольные балочки 7. Траверсы соединеныс консоллмп винтом 8 (соединение может вы.полнятьсл защелкой),Госле бетонирования и термообработкиплиты открывают борта формы и отпускают 10 винты, удерживающие траверсы формы отвертикального подъема. Под действием вертикальных составляющих натяжения арматуры траверсы стремятсл подняться вверх, увлекал за собой натянутую на упоры арматуру.15 Г 1 ока плита не оторветсл от формы, натяжение в арматуре сохранится постоянным с отклонением в сторону увеличения за счет прогиба арматуры. Подъем траверсы произойдет только на...

Затирочная машина для отделки стеновых панелей

Загрузка...

Номер патента: 218042

Опубликовано: 01.01.1968

Авторы: Ямнов, Коробов

МПК: B28B 11/08

Метки: затирочная, стеновых, панелей, отделки

...на йоворотных штангах с маятниковой подвеской И может изменять положение по высоте маши 1 ты. Над барабаном смонтирован отражатель 1 с прикрепленной к нему очищающей полосой, изготовленной из упругого материала, например резины.На фиг. 1 изображена затирочная машина для отделки стеновых панелей, вид сбоку; на 1 фиг. 2 - то же, вид сверху.Рама 1 машины содержит четыре катка 2 с приводом 3 от механизма перемещения машины 4. Рабочим органом машины является барабан 5, смонтированный на поворотных 2 штангах б с маятниковой подвеской на качающихся подшипниках 7 и механизмом вращения барабана 8. Для изменения положения барабана 5 по высоте на раме смонтирован механизм подъема барабана 9. На поворотных штангах б над барабаном расположен...

Устройство для развальцовки свежеотформованной асбестоцементной трубы

Загрузка...

Номер патента: 218716

Опубликовано: 01.01.1968

Авторы: Калинин, Чеченин

МПК: B28B 21/90

Метки: трубы, свежеотформованной, развальцовки, асбестоцементной

...калибровки по наружному диаметру и улучшает качество поверхности трубы. 10Достигается это тем, что устройство выполнено в виде разъемной матрицы с захватными приводными кулачками, сообщающими планетарное движение скалке.На чертеже изображено предлагаемое уст ройство в двух проекциях.Устройство содержит следующие основные узлы; верхнюю 1 и нижнюю 2 части цилиндрической металлической матрицы, балки 3 и 4 для крепления верхней и нижней частей 20 матрицы, механизм 5 подъема верхней балки, механизм 6 регулирования по высоте нижней балки, захватные приводные кулачки 7, механизм 8 для придания кулачкам планетарного движения, электродвигатель 9 и скалку 10. 2Устройство располагается перед конвейером предварительного твердения труб. Вначале...

Конвейер камеры тепловой обработки комплектующих деталей асбестоцементной кровли

Загрузка...

Номер патента: 218717

Опубликовано: 01.01.1968

Авторы: Николаев, Трифонов, Горелик, Беккер, Туров

МПК: B65G 17/18, B28B 1/52

Метки: кровли, комплектующих, конвейер, камеры, асбестоцементной, тепловой

...рабочую емкость.Достигается это тем, что обоймы его оборудованы кассетами, имеющими на наружной поверхности выступы, последовательно входящие во взаимодействие с приводным вильчатым захватом, смонтированным перед тяговым органом конвейера.При этом привод вильчатого захвата выполнен с гидр оцилиндром, шток которого жестко скреплен с указанным захватом и имеет возможность поворота относительно своей оси при помощи подпрукиненного шарнирно-рычажного механизма, приводимого в действие электромагнитом.На фиг. 1 изображен описываемый конвейер, общий вид; на фиг. 2 - вильчатый захват с приводом и разрез по А - А. исываемый конвейер состоит из станины едназначенной для крепления всех основ- узлов.правляющая шина 2 служит для поджки верхней...

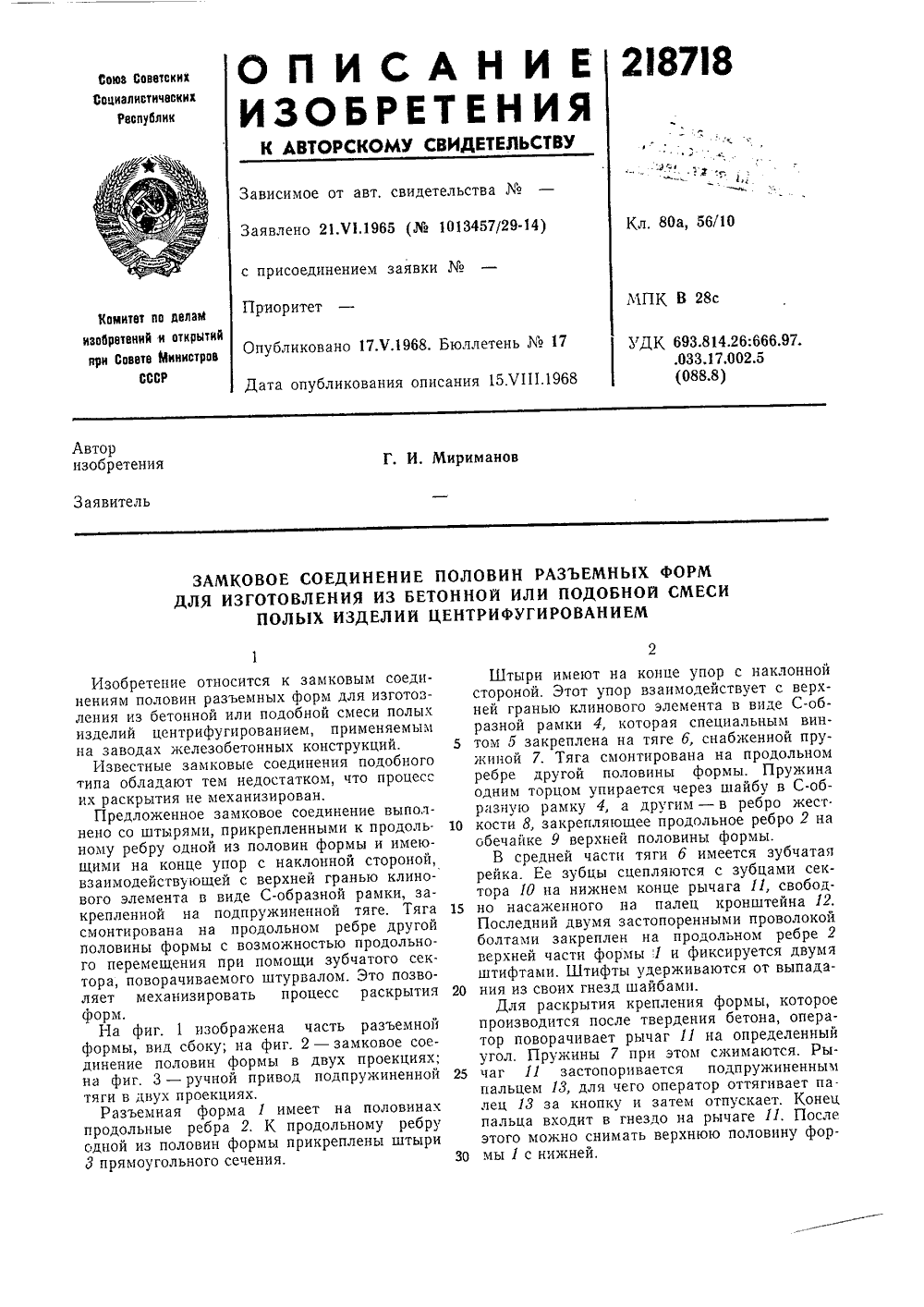

Замковое соединение половин разъемных форм

Загрузка...

Номер патента: 218718

Опубликовано: 01.01.1968

Автор: Мириманов

МПК: B28B 21/80

Метки: замковое, половин, форм, соединение, разъемных

...на продольном ребре другой половины формы. Пружина одним торцом упирается через шайбу в С-образную рамку 4, а другим - в ребро жест. кости 8, закрепляющее продольное ребро 2 на обечайке 9 верхней половины формы.В средней части тяги б имеется зубчатая рейка. Ее зубцы сцепляются с зубцами сектора 10 на нижнем конце рычага 11, свободно насаженного на палец кронштейна 12. Последний двумя застопоренными проволокой болтами закреплен на продольном ребре 2 верхней части формы 1 и фиксируется двумя штифтами. Штифты удерживаются от выпадания из своих гнезд шайбами.Для раскрытия крепления формы, которое производится после твердения бетона, оператор поворачивает рычаг 11 на определенный угол. Пружины 7 при этом сжимаются. Рычаг 11...

Способ изготовления заготовок металлокерамических деталей

Загрузка...

Номер патента: 218724

Опубликовано: 01.01.1968

Авторы: Валакина, Син, Альтман, Глускин, Мемелов

МПК: B28B 3/00

Метки: металлокерамических, заготовок

...содержащих пластификатор.По предлагаемому способу заготовки перед отделением от элементов прессформы охлаждают до температуры ниже 0 С, что повышает их механическую прочность.Теагпература охлаждающей среды должна быть не менее, чем на 10 - 20 С ниже температуры затвердевания пластификатора,В случае, если пластификатором является парафин (температура затвердевания 60 С), охлаждение надо производить до любой температуры ниже 0"С. Если пластификатор на основе этилового спирта (температура затвердевания - 70"С), охлаждение надо производить до температуры ниже - 80 - 90 С,Детали изготавливают по технологии производства металлоксрамики путем начссения слоя твердой смазки на рабочую поверхность спсченой заготовки и последующей...

218725

Загрузка...

Номер патента: 218725

Опубликовано: 01.01.1968

Авторы: Довжик, Гусева, Лазарева, Иванова, Левин, Смол

МПК: B28B 7/36

Метки: 218725

...применяемые при,производстве железобетонных изделий, на основе, минерального масла и талька не удерживаются на вертикальных стенках форм. При стекании смазки со стенок форм и скоплении ее на поддоне появляются пятна на изделиях,С целью улучшения качества поверхности изделий, в состав смазки дополнительно вводят окисленный петролатум и насыщенный раствор извести, причем указанные компоненты входят в состав в следующих соотношениях в % по весу:масло индустриальное 20 - 25 окисленный петролатум 0,4 - 0,8 тальк молотый 5 - 15 насыщенный раствор извести 59,4 - 74,4При приготовлении смазки масло предварительно разогревают до температуры 80 - 90 С и в нем растворяют окисленный петролатум. Далее вводят необходимое количество талька и...

Установка для изготовления скорлуп

Загрузка...

Номер патента: 220107

Опубликовано: 01.01.1968

Авторы: Клименко, Фадькин, Ройзман, Гончаренко

МПК: B28B 1/48, B28B 1/50

Метки: скорлуп

...вращается в подшипнике 12отдельно от вала 3 коромысла, который в момент пуска электродвигателя 10 остается неподвижным. От звездочки 13 через втулочнороликовую цепь приводится во вращение 30 звездочка 14, жестко насаженная на вал 15,при вращении которого звездочка 1 б тоже вращается,Вращение вала осуществляется в подшипниках 7. От звездочек 14 и 1 б приводятся во вращение звездочки б и вместе с ними вал 8 с винтовым устройством для натяжения струны, Струна вращается с двух сторон во избежание ее скручивания при работе. Привод подбирается так, чтобы струна имела 2000 об 1 мин. Струна имеет диаметр 1,5 - 2 ял 1 и изготавливается из высокопрочной стали,Перед пуском в работу струны должны быть хорошо натянуты. В связи с уплотнением одной из...

Устройство для уплотнения сыпучей или гранулированной массы

Загрузка...

Номер патента: 220108

Опубликовано: 01.01.1968

Автор: Семенов

МПК: B28B 1/04, G01N 33/38

Метки: гранулированной, сыпучей, уплотнения, массы

...диаметры устанавливаемых в нее мерных цилиндров б могут отличаться один от другого (на 1 - 2 мм);поэтому в подшипниках на углах рамы делается люфт. Пружина 21 короче пружины 22. Одна из пары планок 18, 19 рамы может отводиться в сторону для свободного прохода мерного цилиндра 6. В этом случае планка рамы 15 скреплены барашком 23, который при необходимости отвертывается. Рабочие планки 19 выполнены, например, из углового металла и в местах соприкосновения с мерным цилиндром 6 обтянуты двойным слоем пористой резины 24, Рама 15 снабжена пальцем 25, который так же, как и палец 14 оси 10 укреплен около звездочки 26 редуктора.Работа устройства. Определенное количество исследуемой массы засыпают в мерный стеклянный цилиндр 6 емкостью 250 мл....
