B27C 7/00 — Токарные станки; оборудование для них

Копировальный станок для дерева

Загрузка...

Номер патента: 1661

Опубликовано: 30.09.1926

Автор: Маленков

МПК: B27C 7/00

Метки: станок, дерева, копировальный

...последние соприкасаются с установленными на центрах (аналогично заготовкам) моделями. Для вращения валов 8 с резцами служит передача, состоящая из двух бесконечных ремней, охватывающих последовательно шкивы 28, 31, 29 и 30,Для подачи при работе резцов 11 служит приспособление для автоматического опускания каретки 6, 14, Приспособление состоит из направляемых прямолинейно в части 14 двух половинок,разрезной гайки. В целях сцепления гайки с осью 9 или расцепления ее половинки охватывают винтовую нитку на оси 9 и снабжены штифтами 38, которые входят в эксцентричные прорезы дисков 39 (фиг, 1), управляемых тягою 32; для облегчения, после расцепления, подъема каретки рукою в начальное, верхнее положение служат противовесы 10.Чтобы пустить...

Станок для изготовления деревянных ниточных катушек

Загрузка...

Номер патента: 1948

Опубликовано: 30.11.1926

Автор: Соковнин

МПК: B27C 7/00, B27M 3/30

Метки: ниточных, станок, катушек, деревянных

...1, 3) для подачи резцов в косом направлении, связанной с этими стержнями, управление которыми производится при помощи кулачных шайб 22. По оси шпинделя, в бабке 20, расположен стержень 23, находящийся под нажимом спиральной пружины, заключенной в бабке, и выдвигаемый по оси шпинделя двуплечим рычагом 16, снабженным роликом 16, управляемым кулачной шайбой 15 с выступом 15. На выходном конце стержня 23 укрепляется сверло, служащее для образования канала по оси катушки. Все кулачные шайбы 9, 22 и 15 укреплены на оси 21, вращаемой отдельным шки вом. На концах державок 10 закре- ,йляются соответствующие инструменты для обработки дерева, схема ,расположения которых изображенана фиг. 4, где резцы 18 а имеют косоенаправление движения и...

Станок для массового изготовления деревянных катушек

Загрузка...

Номер патента: 5818

Опубликовано: 31.07.1928

Автор: Калабин

МПК: B27M 3/30, B27C 7/00

Метки: станок, деревянных, массового, катушек

...к станине 1); для снятия заготовок со сверл, прп посредстве неподвижных кулачных ребер 16 и подвода их к барабану В,Барабан В служит для следующих работ: для захваты вания заготовки шпинделями 8 и 14 при содействии неподвижных кулачных шайб 15 (прикрепленных к станине 1), управляющих осевым перемещением пружинных шпинделей 14; для подведения заготовки, сначала для грубой обработки к установленным в отемной (на салазках) раме 17 на осях а аа, аа, рабочим фрезерам, а затем для окончательной отделки, - к помещенным в отемной же раме 18 неподвижным резцам; для снимания готовых изделий со шпинделей 8 при содействии неподвижных кулачных ребер 19; для удаления изде лий из станка при помощи лапок 20 и сбрасывания их в ящик.Предмет...

Приспособление при токарном станке для работ по фрезерованию деревянных частей

Загрузка...

Номер патента: 10130

Опубликовано: 29.06.1929

Автор: Сыроватко

МПК: B27C 5/00, B27C 7/00

Метки: токарном, деревянных, частей, станке, работ, фрезерованию

...верхней стенке коробки 19. На столе 2 имеется угольник 5, переставляемый вдоль пазов при посредстве винта 6 который перемещается в гайке 9, прикрепленной к столу. Указанный угольник 5 служитнаправляющей для перемещаемого . по столу дерева, обрабатываемого фрезом 7. Последний закрепляется гайкой 10 на патроне 11, устанавливается на шпинделе станка 1 и помещается в соответствующем отверстии крышки стола 2. Под фрезой 7 помещен жолоб 16, предназначенный для отвода стружки в ящик. В отверстие, стола вставляются смежные рамки 25 с тем, чтобы установить в нем отверстие, отвечающее по вышине используемому фрезу. Кроме описанного в приспособлении под,Фиг 2. Б. 1 ипотрафия Первой Артели Советский Печатиик, Моховая, 40 столом 2 имеется стержень...

Приспособление для укрепления деревянных бортов на цилиндрических деревянных стержнях или трубках

Загрузка...

Номер патента: 11169

Опубликовано: 30.09.1929

Автор: Алякритский

МПК: B27C 7/00

Метки: бортов, деревянных, трубках, укрепления, стержнях, цилиндрических

...в котором применена проволока,тпгмещенная в винтовой канавке на отеркне или трубке н снабженная заершением, выбпраю 1 цнм ва внутренней поверхности борта, при нащцо 1 ивании его на тело стерн 1 ня, нананку, в которую входит выступающая часть проволоки. Богласно предлагаемого нзобретения ря той же цели вместо заер 1 певвого исида вроводоки саужит толсвка пвоздя, забиваеиого в тедо сггержпя или трубки. и для более прочного соединения указанных чаотей предлагается иел;ду лили вводить клей.На чертеже фиг, 1 схематически изображает вщ сбоку стержия или трубки; фиг, 2 - вид спереди.11 редлагаемое приспособлрние состоит из проволоки 1, аоиещенной в аииговой капавке трубки или стержня и еаабженной на конце гвоздем 2, забиваемым и...

Приспособление при катушечном автомате для приема готовых катушек и передачи их в сортировочный ящик

Загрузка...

Номер патента: 11419

Опубликовано: 30.09.1929

Автор: Гусаров

МПК: B27C 7/00, B27M 3/30

Метки: ящик, передачи, приема, готовых, катушечном, автомате, сортировочный, катушек

...- вц его по папраатению стрелки 4 па фпг. 1; фиг. 3 - иц сневи; фчн. 4 - ооконой пир.11 реЛлагаемое приспособление состоит из укреп 1 енного на станмне катушечного автомата, аклонното решетчатого лоте)а иг, г, и, р (фиг. 1 - 4), на который, в целях отсеивания мусора, попанавт обработанвые яа станке катушки, аигывав 1 циеся затем в вопшевому элеватору е, , д, 1, пере-иеща)ющеиуся от црявона 3 зубчаткой, на; саввиной йа ваду 9, Элеватор понимает катущки и сбрасывает нх по 11 акдонной и;1 ощадке в решетчатыИ сортировочный ящик а, 1,. с, У, в астором проиохоиит иадьнейшее отсеиванпе мусора от катуптек и 11 х сортировка. Отверстие, через которое вракднт ща обратном холе ковжи эжватора, во избежание провала через нем катушек ив сортировочного...

Приспособление при катушечных станках для удаления непросверленных или неправильно просверленных катушечных заготовок

Загрузка...

Номер патента: 11687

Опубликовано: 30.09.1929

Автор: Браилко

МПК: B27M 3/30, B27C 7/00

Метки: просверленных, катушечных, станках, непросверленных, неправильно, удаления, заготовок

...вмичщвй риспособления при ка ения непросверленных енному 3 августа 1928 го 30 сентября 1929 года. Действие5 лет от 30 сентября 1929 года. пооредстзе видьи 6, получающеи качательные лвивеаи ог соолипшвующи частей станка, овоболюо прохюгикг в отверстие заготовки в случае его нравильпостп, и выталкивавг заисговку чера отверсние 14 в боковой опенке желоба 11 в случае, если отверстие ве врсеверлено пди просверлено венранилвно. Правывно врюояерлевнцв заготовки продвигаются Злее по желобу 11 перемещаеиьи возвратно- посгупатеаьо толкачои 13.1 Регудировавие усивовки стержвя 3 (фиг, 3) в соответствии с величиной киачетрк заготовки иожет прощводться виюгю перепвижения куювшгщйпа 7. переиещенпеи лишь стержпя 3 в прорези 17 поперечины 4 вилки...

Приспособление к токарному станку для сверления отверстий в щеточных колодках

Загрузка...

Номер патента: 15017

Опубликовано: 30.04.1930

Автор: Гаврилин

МПК: B27C 3/02, B27C 7/00, B23B 21/00 ...

Метки: щеточных, станку, токарному, отверстий, колодках, сверления

...рабочим рычажков 23, 24 (фиг. 2 и 4) при поворачивании плиты 8.В ползуне 2 б, в котором помещены оси указанных рычажков 23, 24, сделано два прддолговатых прореза для несущих барашки 25 винтов. Последние служат для закрепления ползуна в таком положении, при котором рычажки 28, 24 будут нахо" диться против того из двойных рядовштифтов 21, который желательно использовать. С целью получения на щеточной колодке шахматного расположения отверстий (фиг, 5), верхняя дуговая пластинка 19 выполнена подвижной и может быть смещена относительно прикрепленной и ползуну 20 пластинки 27 на половину расстояния (шага) между смежными штиф-, тами 21, при помощи снабженного барашком винта, который пропущен сквозь отверстие в отростке 28 пластинки 19...

Приспособление при токарном станке для обточки дерева по шаблону

Загрузка...

Номер патента: 15104

Опубликовано: 30.04.1930

Автор: Браилко

МПК: B23B 21/00, B27C 7/00

Метки: станке, токарном, дерева, обточки, шаблону

...спереди; фиг. 2 - вид его сбоку; фиг, 3 - вид сверху.На прикрепляемой к станине станка плите 9 суппорта, устеновлены нижние салазки 8, находящиеся под действием груза 17 или пружины и снабженное отростком 15 с контактным роликом 14, взаимодействующим с передвижным шаблоном 13. Верхние салазки 4, находящиеся под действием груза 22 и несущие на стростке 19 контактный ролик 18, взаимодействующий с неподвижным шаблоном 20, поддерживают поворотную около вертикальной оси стойку 7, на которой укреплено цоворотное около горизонтальной оси б плечо 23, несущее резцовый патрон 1, устанавливаемый на желаемой высоте и нед требующимся углом и могущий закрепляться неподвижно или вращаться на оси 2 от мотора непосредственно или посредствои ремня,ому...

Фасонный токарный станок для обработки дерева

Загрузка...

Номер патента: 15144

Опубликовано: 30.04.1930

Автор: Сергиевский

МПК: B27C 5/08, B27C 7/00

Метки: станок, дерева, фасонный, токарный

...16 и 16 соответственно с валиками 15 и 1-9. Нк эти валики насажены, снабженные острыми зубьями, ролики 10, помещенные между двух вилок 11 фиг. 2), находящихся под действием пружин 12, напряжение. которых регулируется гайкей 13, кроме того, вилки 11 могут перемещаться .в вертнкальиом направлениипаралдельно крону 14 (фнг, 1 и 2). Устройство, приво е в движение станок, состоит из педали 39, которая посредством троса 40, перекинутого через блок 4 1 связана с нижним концом рычага 43, снабжен-ггного остановом 45; означенный рычаг 43,шарнирно приКреплен к кронштейну 44 и,верхним своим концом соединен со сцепнойпружинной муфтой 37, предназначенной длясцепления вала 23 с диском 25.Приведенные во вращение от ступенчатогошкива 21, ролики 10...

Станок для обточки кривых палок с переменным по их длине диаметром

Загрузка...

Номер патента: 15934

Опубликовано: 30.06.1930

Автор: Урсов

МПК: B27M 3/16, B27C 5/08, B27C 7/00 ...

Метки: длине, кривых, диаметром, переменным, станок, палок, обточки

...станка, уложен патрон 1, в теле которого имеются три отверстия со вставленными в них осями 3, на одном конце которых закрепдены рычаги 4, а на другом - под некоторым угдом к рычагам 4 - рычаги б с грузами б (фиг. 3, 6,), при чем к рычагам 4 (фиг. 1, 4, 5) помощью бодтов 8 прикреплены упирающиеся в обрабатываемый предмет пластинки 6, с целью перестановки их при износе снабженные длинными прорезами для бодтов 8. К рычагу 4 прикреплены ножи 7 при помощи бодтов 12, отросток 11 и нажимной пластинки 10, имеющей со стороны ножа овальный выступ. Плечи рычагов 4 и б и массыих подбираются таким образом, чтобы при обрабатываемых максимальных и минимальных диаметрах нажатие пластинок и ножей на обрабатываемый предмет оставалось приблизительно...

Приспособление в патроне круглопалочного станка для отрезания обработанной части от заготовки

Загрузка...

Номер патента: 16399

Опубликовано: 31.08.1930

Автор: Бедненко

МПК: B27C 7/00, B27C 5/00

Метки: части, станка, круглопалочного, патроне, отрезания, обработанной, заготовки

...4 (фиг. 1 и 2) для отрезания обработанной заготовки, а второе плечо 3 - находится под воздействием пружины 1 помещенной в цилийдрической части 11 патрона. Последний снабжен крышкой с замком б (фиг, 1,2 и 3), который открывается рычагом 5 и закрывается им же благодаря действию груза 7,Заготовка крепится в патроне станка и пропускается через отверстие 2 (фиг. 2 и 3) предлагаемого приспосоче- сле бления, которое ской частью 11 в чего пускают ста батываемая резца где по пути она о чага, отчего втор на изделие и от закрепленным на В этот момент раб рычаг 5, крышка часть удаляется и опускают рычаг 5, замок замыкается повторен,едмет патент приспособления в пат ния обраб.выдаче патента опубликован страняется н% 49204),а 1930 года. Действие...

Станок для обработки бревен при соединении их в сруб

Загрузка...

Номер патента: 16414

Опубликовано: 31.08.1930

Автор: Евсеев

МПК: E04B 2/02, B27C 7/00, B27C 1/08 ...

Метки: соединении, сруб, станок, бревен

...для выемки в бревне углубления, вмещающего поперечное бревно сруба, и состоящее из двух чашек с вкладышами, зажимающими бревно, и из резца, связанного с салазками; которым сообщается движение в поперечном к бревну направлении,На схематическом чертеже фиг. 1 изображает вид сверху на предлагаемый станок; фиг, 2 - вид его сбоку; фиг. 3 - вид его спереди; фиг. 4 - поперечный разрез неподвижного остова с помещенным в нем трубчатым патроном; фиг. 5,выдаче патента опуолико сграняетс. в т проекции приспособления ыемки в бревне поперечного углу 5, 5для вбления.В неподвижном остове 1 (фиг. 1 - 3), сквозь который пропускается подлежащее обработке бревно 14, помещен на шариках трубчатый патрон 2 с резцами 10, удерживаемый от смещения в...

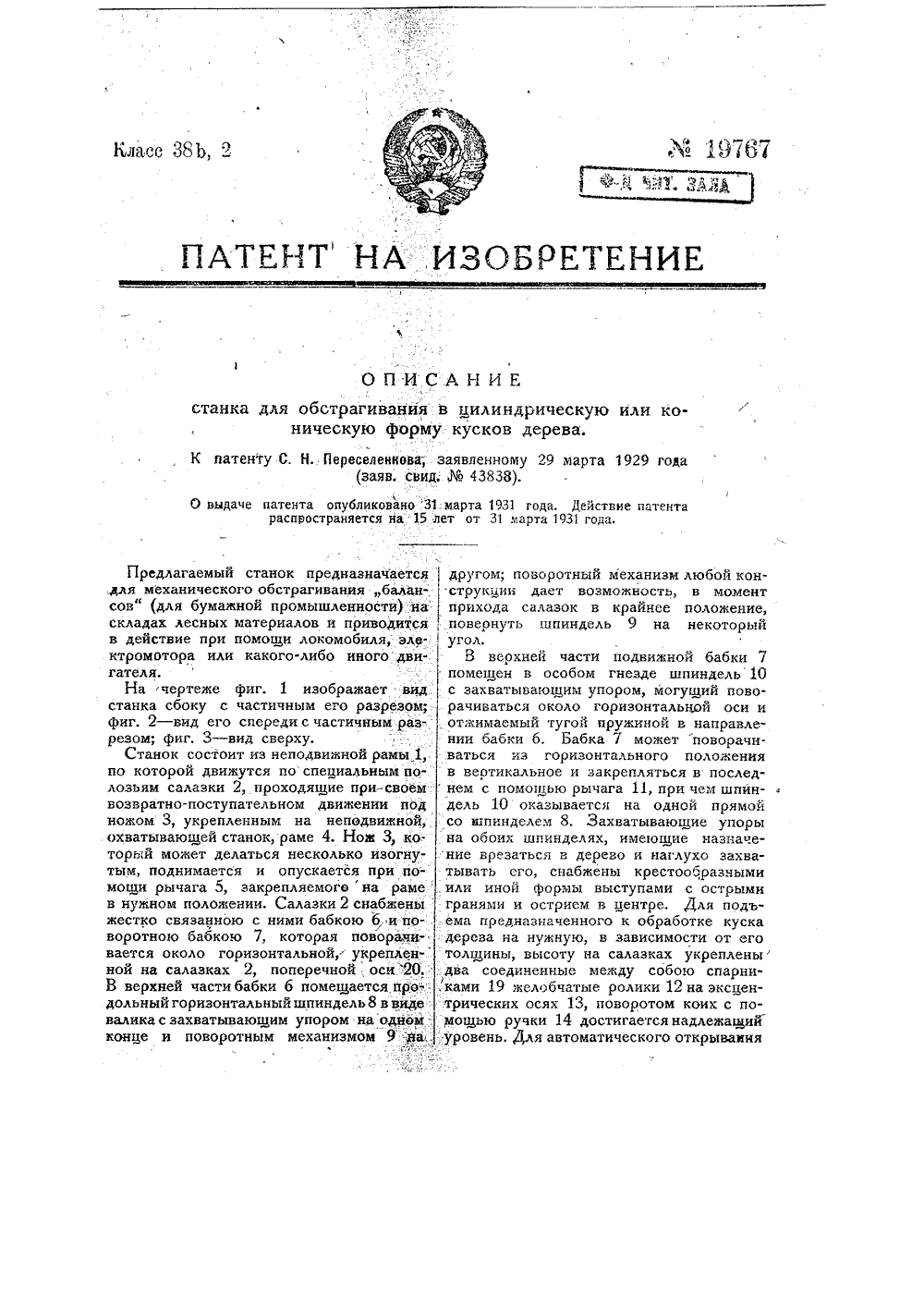

Станок для обстрагивания в цилиндрическую и коническую форму кусков дерева

Загрузка...

Номер патента: 19767

Опубликовано: 31.03.1931

Автор: Переселенков

МПК: B27C 7/00, B27C 1/06

Метки: коническую, форму, обстрагивания, цилиндрическую, дерева, станок, кусков

...на эксцентрических осях 13, поворотом коих с помощью ручки 14 достигаетсянадлежащий уровень. Для автоматического открывания К патенту С. Н. Переселенкова; заяв(заяв. свид,О выдаче патента опубликовано 31.мар распространяется на 15 лет обабки 7 служит рычаг 11 - 15, упирающийся в палец 17 на бабке, и штифт 18 на шпинделе 10. Салазки снабжаются тормозом любой конструкции.Для работы на станке отводят салазки 2 в крайнее положение (фиг, 1 и 3) с бабкою 7 в горизонтальном положении, укладывают подлежащий остружке кусок дерева 16 на ролики 12 и поворотом ручки 14 устанавливают его на таком уровне, чтобы центр сечения его пришелся против центра шпинделей 8 и 10. Тогда бабку 7 переводят в вертикальное положение и закрепляют, при чем выступы...

Приспособление при токарном станке для обработки фрезером внутренней стороны ложек

Загрузка...

Номер патента: 21415

Опубликовано: 31.07.1931

Автор: Лебедев

МПК: B27M 3/24, B27C 5/08, B27C 7/00 ...

Метки: ложек, стороны, станке, внутренней, фрезером, токарном

...видстоек и доски; фиг. 3: - вид фрезера;фиг. 4 - перспективный вид доски;фиг. 5 - перспективный вид бруска длязажима болванки,К постели А станка, в котором применено предлагаемое приспособление,прикреплены стойки 1 и 2 (фиг. 1, 2),снабженные отверстиями б и прорезами а.Через отверстия б пропущен шпиндельфрезера 5, имеющего соответствующуюформу и приводимого во вращение нацентрах станка; прорезы же а служатниправляющими для выступов в доски В(фиг. 1, 2, 4) при,перемещении послед-.ней винтом Н, ввинчиваемым в гайку,укрепленную в постели А станка, Доска 8 снабжена неподвижно закрепленным на ней бруском г и пазами е, в которые вставляется своими лапками з другой брусок г, могущий перемещаться в пазах е посредством винта С,...

Станок для обточки деревянных шпуль

Загрузка...

Номер патента: 21416

Опубликовано: 31.07.1931

Автор: Гинтер

МПК: B27C 7/00

Метки: станок, деревянных, обточки, шпуль

...Для того, чтобы при указанном периодическом вращении барабан 14 останавли,вался в момент совпадения оси соответствующего шпинделя 7 с осями бабок 19 и 20, поверхность барабана 14 снабжается зарубками 58 (фиг. 2 - 4), в которые входит, в целях задерживания барабана 14 в определенном положении пружинная защелка 57. Защелка 57 перемещается по направляющим 59 и связана с рычагом 61, на который воздействует, в целях выведения защелки 57 из зарубок 58 в моменты, соответствующие началу поворота барабана 14 вокруг оси 15, кулак 60, вращающийся вместе с валом 4,Барабан 14 снабжается еще приспособлением для удерживания его от вращения при неправильной посадке заготовок, на шпиндели 7, Указанное приспособление состоит из пружинного рычага 10,...

Станок для обработки бревен в цилиндрическую форму

Загрузка...

Номер патента: 25262

Опубликовано: 29.02.1932

Автор: Евсеев

МПК: B27C 7/00

Метки: станок, бревен, форму, цилиндрическую

...трубчатого патрона; фиг. 4 - поперечные разрезы изготовляемых на станке бревен.На станине 1 предлагаемого станка (фиг, 1, 2) укреплен трубчатый патрон 2, несущий оси фрез 10, служащих для обработки бревен в цилиндрическую форму.Со станиной 1 неподвижно связан зуб. чатый обод 3 с внутренними зубцами, сцепляющимися с шестерней 33 (фиг, 3), насаженной на ось фрезы 10. При вращении патрона 2 от ременной перецилиндрическую форму. И, Евсеева, заявленному Ж 77704),на имя того же лица от 31 маяМ 20804. ства опубликовано 29 февраля 1932 го дачи 31 одна из фрез 10 получает не. посредственно от шестерни 33 вращение вокруг своей оси в сторону стрелки, указанной йа, фиг, 2, другая же фреза 10 получает при посредстве вспомогательной шестерни 34...

Станок для изготовления грабельных колышков

Загрузка...

Номер патента: 26045

Опубликовано: 30.04.1932

Автор: Бедненко

МПК: B27C 7/00, B27C 5/00

Метки: грабельных, станок, колышков

...что суппорт 1 и 2 с основным резцом 8 перемещается, в целях подачи по установПредлагаемый станок для изготовле-ный вместе с нею рычаг 11, несущий: ния грабельных колышков представляетна каждом конце по резцу 10 для кособою простой токарный станок, в ко-нической заточки колышков и подреза- тором обычного вида суппорт заменентелю 9 для отрезания готового колышка. суппортом особого устройства несущим После зажатия заготовки в патронфкроме основного резца, еще два вспо-, станка и приведения его во вращение могательных резца на поворотном ры-, поворотом при помощи рукоятки, надечаге и передвигаемым вручную при по-той на квадратный конец оси 7, шесредстве шестерни по зубчатой рейке,стерни 4 надвигают суппорт на заготовзакрепленной на станке...

Фасонный токарный станок

Загрузка...

Номер патента: 26433

Опубликовано: 31.05.1932

Автор: Сергеевский

МПК: B27C 5/00, B27C 7/00

Метки: токарный, станок, фасонный

...надевается рукоятка 70, разводящая кулачную часть 69,и рычаг 71, несущий на конце вторую половину рубильника 57, через посредство которого осуществляется включение тока кдвигателю и пуск в ход станка.Прибегать к помощи разводного механизма приходится в техслучаях, если подаваемый предмет по каким. либо причинам запаздывает, Разводкой валиков 44 разводным механизмом достигается остановка всего станка до момента продвижения опоздавшего бруска в упор, после чего разводной механизм выключается и аппарат начинает нормально работать и автоматически включаться и выключаться.Каждая рама 42 по оси шарнира Гука 43 имеет вращение на своей оси 61, Рамы 42 соединены пружинами 52, служащими для зажима обрабатываемого бруска 23 (фиг. 1 и 2). Для...

Станок для изготовления деревянных ложек

Загрузка...

Номер патента: 31602

Опубликовано: 31.08.1933

Автор: Пурецкий

МПК: B27M 3/24, B27C 7/00, B27C 5/00 ...

Метки: станок, деревянных, ложек

...вставляется затемсвоими гребнями в направляющие па.зы 71 рамы 1 и продвигается по наоравлению стрелки В (фиг. 1 - 3) к оси 21сири посредстве цепи 74. При проходезаготовок с рамой 31 под осью 27 рама 2."вместе с осью 27 опускается при помощи,пучки 74 таким образом, что соответственно насажейные на оси 21 фрезы(фиг, 18) выбирают в заготовках канавкии оформляют заготовку Ь в форму, ука.занную на фиг. 23.Для производства второй и третьейопераций (фиг. 24, 25) на ось,21(фиг. 1 - ,3)гнасаживаются фрезы, изображенные нафиг. 19, и на ось 22 - фрезы, изобра.женные на фиг. 20, Заготовки, подлежащие обработке, укрепляются посредством.зажимов с (фиг, 7 - 10) в раме 4, послечего рама 4, как и при производствепервой операции, продвигается до оси...

Станок для заострения кольев

Загрузка...

Номер патента: 40549

Опубликовано: 31.12.1934

Авторы: Михайловский, Мудров

МПК: B27C 7/00, B27M 3/32

Метки: кольев, заострения, станок

...несущей головку с резцовыми патронами 15.(1 з 1) Втулка И помещена на неподвижной станине 16 (фиг. 4) н снабжена на адномконце указанным выше кулачком 13 и направляющим стержнем 17, а на другом несет диск с шестерней 18 внутреннего зацепления.Внутри втулки 1 помещен стержень 19, снабженный на одном конце головкой 20, несущей резцовые патроны 15, зубчатые шестерни 21 которых находятся в зацеплении с шестерней 18, Стержень 19 на другом конце снабжен цилиндрической шестер.ней 22, находящейся в зацеплении с зубчатым валиком 23, укрепленным на станине 16 станка.Заготовки кольев, подлежащие обработке,поочередно поступают на подвижные опоры 8 подающего механизма (см., например, заготовку 2 на фиг. 2) и далее припоступательном движении опор 8...

80474

Загрузка...

Номер патента: 80474

Опубликовано: 01.01.1949

МПК: B27C 3/02, B27C 7/00

Метки: 80474

...сверление отверстия. Длина отверстия определяется переста вным и упорами.При пуске в ход токарного станка и повороте рычага 7 влево ступицу колеса прижимают к вращающемуся сверлу, которое просверлцваст отверстие необходимой глубины. Поворотом рь 1 чага 7 вправо сверло выводят из нее, Рычагом 10 передвигают ступицу по оси на длину отверстия, соответствующему ширине спицы и просверливают в ней второе отверстие, Между этими отверстиями делают тем же сверлом еще два промежуточных и получают продолговатое отверстие для спицы.80474После очистки отверстия ступицу отодвигают, выводят из него сверло и переставляют делительное приспособление в следу 1 ощее отверстие на диске 3. Описанный процесс повторяют до тех пор. пока в ступице не будут...

Автомат для отделки ниточных катушек, изготовленных из древесноволокнистой массы

Загрузка...

Номер патента: 88872

Опубликовано: 01.01.1950

Авторы: Стерлингов, Ходорковский, Малыгин, Дмитроченко, Тимошенко

МПК: B27M 3/30, B27C 7/00

Метки: отделки, автомат, ниточных, массы, изготовленных, древесноволокнистой, катушек

...рычагов 24 включает и выключает фиксатор 8.Раоота автомата осуществляется следующим образом.Высушенная катушка 12 из конвейерной сушилки, с помощью транспортера, поступает в оункер (на фиг, пе показано) и по лотку 26 перемещается в бараоан 6. Для захвата и удержания подаваемых по лотку 25 катушек 12, барабан 6 снабжен годпружиненными центрами 26, рас. положенными по его окружности и раздвигаемыми посредством кулачков 27, С катушками 12 взаимодействуют последовательно расположенные вращаемые от привода электродвигателя 2 обогреваемые профильные калапдры 1.Барабан 6 в определенный промежуток времени поворачивается на 24 и одновременно с ним поворачивается барабан 7, Для захвата шеек катушек 12, подаваемых из барабана 6 в барабан 7,...

Станок для изготовления деревянных сердечников катушек для рольфильмов

Загрузка...

Номер патента: 96097

Опубликовано: 01.01.1953

Автор: Латышев

МПК: B27C 7/00, B27M 3/30

Метки: катушек, деревянных, станок, сердечников, рольфильмов

...па рои 3 для упсржяип круглой заготовки 4, При движеции каретки с устяповлениои и иатроис зяготсвкой в иаправлеции стрелки А, заготовка подво 1 тся дисопой резе,э, про.зводяцей отпил заготовки Необходимой ллииы. При днль;сйшем дв:1 кении каретки в том 5 е Направлении до упора зягстовка подво ится к фрезе 6, производяшей фрезеровку шлиця в торце и фрезе 7, производящей фрезеровку долевой цсси.11 рц ооратодвижении каретки по стрелке Б до другого упора 3 гоогя подводите к паре сверл 8 и 9, п 1)оизводяц 5 х последню 0 Операц 10 - сВсрп(цие торцов на несбходимую ГлуОРНу путем ця 5(их 1 на педаль с:ярл"слог ямыиИ иярпириы; 1 строСТВОх У 5, с ближаюБим сверл 1 В О. СВйм пап 1 Влеи и.1 отовый сердечник выталкивается при установке новой Заготовки...

Токарный автомат по дереву

Загрузка...

Номер патента: 134415

Опубликовано: 01.01.1960

Автор: Зюзюкин

МПК: B27C 5/00, B27C 7/00

Метки: токарный, дереву, автомат

...б, с которым она входит в зацепление после того, как заготовка зажата в центрах и подготовлена для обработки. В процессе движения рейки 7 влево происходит обработка (обтачивание) заготовки по заданному копиром 17 профилю,В конце обтачивания срабатывает кулачковый механизм выбрасывания обработанной детали. В тот же момент сектор б выходит из зацепления с рейкой 7, которая под действием груза 9 снова займет крайнее правое (исходное) положение для повторения очередного техноло гического цикла.Предмет изобретенияТокарный автомат по дереву с применением магазинной загрузки и распределительного кулачкового вала для управления движением всеч органов станка (механизма подачи, зажима, отреза, сброса, перемещения резца), о тл и ч а ю щи й ся...

Станок для изготовления спиралеобразных витков из древесного шпона

Загрузка...

Номер патента: 138736

Опубликовано: 01.01.1961

Авторы: Каваелашвили, Джаошвили

МПК: B27C 7/00

Метки: спиралеобразных, витков, древесного, станок, шпона

...валик 2 прижимает ленту шпона и тем самым обеспечивает надежную подачу ее к ролику 5. Ролик 3 имеет пружинные амортизаторы. Такое устройство с одной стороны дает возможность ролику 5 с рифлением создать определенное давление на ленту шпона, а с другой стороны - одновременно пропускать ленты разной толщиньь.При прохождении ленты шпона между роликами 3 и 5 ролик 5 с рифлением сплющивает нижнюю сторону ленты. В результате лента получает заданную спиралеобразную форму.Диаметр навивки регулируетоя обжимной планкой 4, а также диаметром ролика 5, После навивки определенного (заданного) коли138736 П р сдм ет изобретения Станок для изготовления спиралеобразных витков из древесного шпона, включающий попарно укрепленные на станине приводные...

Токарный двухшпиндельный станок по дереву

Загрузка...

Номер патента: 150223

Опубликовано: 01.01.1962

Автор: Ивченко

МПК: B27C 7/00

Метки: станок, токарный, дереву, двухшпиндельный

...основных узлов; на фиг. 3 - режущий барабан станка,Два шпинделя 1 станка приводятся во вращение от электродвигателя 2, который через редуктор 8 также вращает ротор 4 программного устройства и рекущий инструмент, выполненный в виде барабана 5. Задние центры б перемещаются гидроцилиндрами 7, а подача сверл 8 осуществляется гидроцилиндрами 9. Загрузка деталей на обработку осуществляется из двух бункеров 10 с помощью гидрофицированных подавателей 11. Барабан 5 на нарукной поверхности имеет предназначенные для установки сменных ножей 12 канавки 18, направленные от торца к торцу и расположенные группами 14 и 15 (фиг. 3) под некоторым углом одна к другой.Работает станок следующим образом. По команде программного устройства подаватели 11...

Способ изготовления изделий из дерева путем вытачивания

Загрузка...

Номер патента: 152204

Опубликовано: 01.01.1962

Автор: Нилс

МПК: B27C 7/00

Метки: путем, вытачивания, дерева

...устанют сопло, подающее сжатый воздух,На фиг, 1 изображено изготовление изделий согласно патспособу; на фиг. 2 - -6 - изготовленные изделия (отдельно ив последовательности их вытачивания).Обрабатываемая заготовка 1 закрепляется в патростанка 3 и в процессе изготовления изделия получает врсвоей продольной оси 00.Дугообразный резец 4 шарнирно соединен с резцедерукояткой б. Резцедержатель 5 в процессе работы пвокруг оси 7 тяги 8, получающей перемещение вместеили от маховичка 10.Вытачивание изделия производится подачей суппорталению к изделию. При этом дугообразный резец 4 получ152204 2в заданном направлении, вытачивая паз,11, одна из стенок которого образует его наружную сферическую поверхность 12, а другая - внутреннюю сферическую...

Вертикальный одношпиндельный токарный станок

Загрузка...

Номер патента: 152302

Опубликовано: 01.01.1962

Автор: Гордиенко

МПК: B27C 7/00

Метки: токарный, станок, одношпиндельный, вертикальный

...3, 4 и б, патрон б с пневматическим механизмом 7 зажима детали, причем шток 8 системы 2 проходит через отверстие шпинделя 9, Последний установлен неподвижно на плите 10, а планшайба 11 с патроном б крепления детали выполнена вращаемой относительно шпинделя. Диск 12, укрепленный на шпинделе, является опорной плитой суппортов 4 для обработки внутреннего диаметра детали и выполнен с отверстиями 13, сквозь которые перегоняется воздух для вентиляции зоны обработки. Герметизированный кожух 14, закрываю 1 ций патрон, соз152302,дает лагопрб риятные условия работы для обслуживающего персонала.Обрабатываемая деталь 15 закрепляется в патроне дго механизма 7. Затем зона обработки закрывается кожу- пневматического механизмахом 14, и включается...
