Устройство для отмера длин сортиментов

Загрузка...

Номер патента: 1046088

Опубликовано: 07.10.1983

Автор: Матвеев

МПК: B27B 27/00

Метки: отмера, длин, сортиментов

...7. Двигатели гидротолкателей механических тормозов 16 и 14 подключены к сети пускателями 53 и 54.Система управления фиг.3 содержит задатчик 55 позиций останова упора, блок 56 контроля его перемещений, блок 57 управления двигателями, блок 58 предварительного замыкания и размыкания тормозов, блок 59 одновременного включения электродвигателя 2 механизма 1 подачи и электродвигателя 7 привода упора. 45Задатчик 55 содержит кнопочнуюстанцию 60 и реле заказа 61 1 для од-.ной позиции останова хлыстов с контактами 62-67; Блок 56 содержит реле-повторители 68 с контактами 69и 70, включенными в блок обратной свя 50зи по скорости, и контактами 71-78,включенными в цепи питания соответствующих реле, реле-повторитель 79с контактами 80-83,...

Устройство для продольной подачи заготовок

Загрузка...

Номер патента: 1047683

Опубликовано: 15.10.1983

Авторы: Аксянов, Кувалдин

МПК: B27B 5/29

Метки: подачи, продольной, заготовок

...отсчета, отмеряющий механизм, выполненный в виде датчика импульсов и взаимодействующего с ним диска с радиальными пазами, и привод 2.Недостатком известного устройства является низкая точность отмера длин сортиментов, а также проскальзывание заготовок при подаче.Цель изобретения - повышение точности отмера длин сортиментов, а также уменьшение проскальзывания заготовок.Поставленная цель достигается тем, что транспортирующий механизм снабжен дополнительными гусеницей и прижимным устройством, причем основная и дополнительная гусеницы связаны между собой преимущественно посредством карданных валов, а датчик начала отсчета установлен между гусеницами, при этом отмеряющий механизм связан с приводом гусениц жесткой кинематической связью. 30...

Пильная шина цепной пилы

Загрузка...

Номер патента: 1047684

Опубликовано: 15.10.1983

Авторы: Роганов, Савин, Федин, Колесников, Беловзоров, Модылевский, Гончаров

МПК: B27B 17/00

Метки: цепной, пилы, пильная, шина

...соответственно противоположно направлению ка-.навок на сопряженных с ними боковых поверхностях направляющего элемента, приэтом маслопроводящие канавки на однойбоковой поверхности направляющего элемента выполнены с угловым смещением относительно канавок на другой боковой егоповерхности,На фиг, 1 изображена пильная шина,вид в плане; иа фиг. 2 = сечение А-Ана, фиг. 1; на фиг, 3 - сечение. Б-Б нафиг, 2; на фиг. 4 - сечение В-В нафиг,2;на фиг. 5 - .сечение Г-Г на фиг, 2; на 40фиг, 6 - сечение Д-Д на.фиг, 2,Пильйая шинавключает направляю-,щий"элемент 1, подшипник 2, боковые пластннц 3 и 4, внутреннее кольцо 5 подшипни-,ка и заклепки 6, На фигурах 3 - 6 стрелкой,указано направление вращения направляющего элемента 1 во время работы. Боковые...

Устройство для натяжения ленточной пилы

Загрузка...

Номер патента: 1049246

Опубликовано: 23.10.1983

Автор: Лейхтлинг

МПК: B27B 13/08

Метки: ленточной, пилы, натяжения

...1 Ъароципиицр шарнирно смонтирован на опоре 4. Тарепьчатые пружины 13, кулачки 17 и 18, а также поршень 19 заключены в гильзу 22, обе полости ко1 торой соединены оцна с цругой трубопровоцом 23 с цроссепем 24, Шкапа 25 установлена на опоре 4, а указатепь 26 на сулпорте 1. Распрецепитепь 27 спужит цця лоцачи жицкости в полости гицроципинцра 21.Устройство цпя натяжения ленточной пилы работает спеаующим образом.Переа установкой ленточной липы на станок суппорт 1 нахоцится в нижнем положении. Ленточную липу (не показана) устанавпивают на шкивы и натягивают ее. Дпя этого включают меканиэм 3 перемещения, который поцнимает суппорт 1 вместе с пружинами 13, поршнем 19, кулачками 17 и 18 и валом 15. Вап 15 и свою очерець лоанимает опору 4, которая...

Направляющая ленточной пилы

Загрузка...

Номер патента: 1050867

Опубликовано: 30.10.1983

Автор: Антуфьев

МПК: B27B 13/10

Метки: пилы, ленточной, направляющая

...подшипников путем снижения от-нОсительной скорости вращения нх обойм,Поставленная цель достигается тем, чтооси роликов смонтированы посредством под.шипников качения и снабжены приводомвращения в сторону вращения роликов.На фиг, 1 изображена предлагаемаянаправляющая ленточной пилы, общий вид;на фиг. 2 - разрез А - А.на .фиг. 1; нафиг. 3 - разрез Б - Б на фиг, 2; на фиг. 4 -разрез В - В на фиг. 1,Направляющая ленточной вилы включает верхние опорный 1 и направляющие2 и 3 ролики, а также нижние опорный 4и направляющие Ь и б ролики, Верхние ролики 1 - 3 смонтированы с помощью кронштейнов 7 и 8 на штанге 9, а нижние ро;лики 4 - 6 - с помощью кронштейновО и,11 на станине 12,2Ролики 3 н б снабжены салазками 3и 14, которые перемещаются по...

Пильная цепь

Загрузка...

Номер патента: 1050868

Опубликовано: 30.10.1983

Авторы: Казаринов, Наполов, Чечулин, Рудаков

МПК: B27B 17/00

Метки: цепь, пильная

...меньше, а в месте пересечения с отверс.тиями равна диаметру последних.Дно паза выполнено с уклонами в сто-рону отверстий для осей.В поперечном сечении паз выполнен вформе прямоугольника или в форме трапеции, или в форме сегмента.На фиг. 1 изображен отрезок пильнокцепи с пильной шиной; на фиг. 2 - соединенные между собой наружные и внутрен.ние соединительные. звенья пильной цепи;на фиг. 3 - разрез А - А на фиг. 2; нафиг. 4 - внутреннее соединительное звенопильной цепи; на фиг. 5 и 6 - разрез Б - Бна фиг. 4, варианты исполнения дна паза;40на фиг. 7, 8 и 9 - разрез В - В на фиг. 4,варианты исполнения поперечного сечения"паза; на фиг. 10 - пильныйаппарат лесо. заготовительной машины, общий вид.Пильная цепь содержит режущие 1, наружные 2 и...

Узел резания лесопильной рамы

Загрузка...

Номер патента: 1052379

Опубликовано: 07.11.1983

Автор: Прокофьев

МПК: B27B 3/00

Метки: узел, лесопильной, рамы, резания

...растянутые пилы, 10 верхние и нижние аэростатические опоры для пил (2 .Однако известные узлы резания лесопильной рамы характеризуются недостаточной точностью выпиливаемых пиломатериалов из-за интенсивного износа ползунов.Цель изобретения - повышение точности пиломатериалов.Цель достигается тем, что в узле резания лесопильной рамы стойки пильной рамки также снабжены направляющими, установленными параллельно опорам для пил, а рабочие поверхности ползунов и их направляющих выполнены плоскими.На фиг. 1 изображен предлагаемый узел резания лесопильной рамы, общий вид; на фиг. 2 - разрез А - А на фиг. 1. 25Узел резания лесопильной рамы включает станину 1, пильную рамку 2 со стойками 3 и ползунами 4, размещеннымив направляющих 5,...

Ленточнопильный станок

Загрузка...

Номер патента: 1052380

Опубликовано: 07.11.1983

Автор: Лейхтлинг

МПК: B27B 13/00

Метки: ленточнопильный, станок

...аппаратурой, шток которого связан с подвеской груза, причем распределительно-управляющая аппаратура силового цилиндра связана с датчиком положения тележки.На чертеже изображен ленточнопильный станок, общий вид.Ленточный станок содержит станину 1, приводной 2 и натяжной шкивы 2 и 3 с ленточной пилой 4, суппорт 5 натяжного шкива, механизм 6 наклона шкива, грузовой натяжной механизм 7 с рычагом 8, грузом 9 и подвеской 10. Кроме того, станок содержит тележку подачи лесоматериала . (на чертеже не показана) и приводы 11 и 1,2. На суппорте 5 смонтированы опорные призмы 13, на которые опираются валы 14 грузового натяжного механизма 7.На станине 1 размещены направляющие 15 для суппорта 5. Механизм наклона шкива 6 размещен на суппорте 5 и...

Многопильный ленточнопильный станок

Загрузка...

Номер патента: 1052381

Опубликовано: 07.11.1983

Автор: Настенко

МПК: B27B 15/00

Метки: станок, ленточнопильный, многопильный

...приводы 2.Недостатком известных станков является низкая производительность, обусловленная большим расходом времени на перенастройку станков.Цель изобретения -- повышение произ.водительности.Поставленная цель достигается тем, что в многопильном ленточнопильном станке каждая пара криволинейных направляющих 25 расположена эксцентрично в вертикальном направлении, смонтирована на горизонтальных направляющих и снабжена приводом перемещения, причем концы ободов криволинейных направляющих со стороны зоны резания выполнены переменной толщины, 30 уменьшающейся к зоне резания.На фиг. 1 изображен предлагаемый станок, вид спереди; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1Многопильный ленточнопильный станок включает...

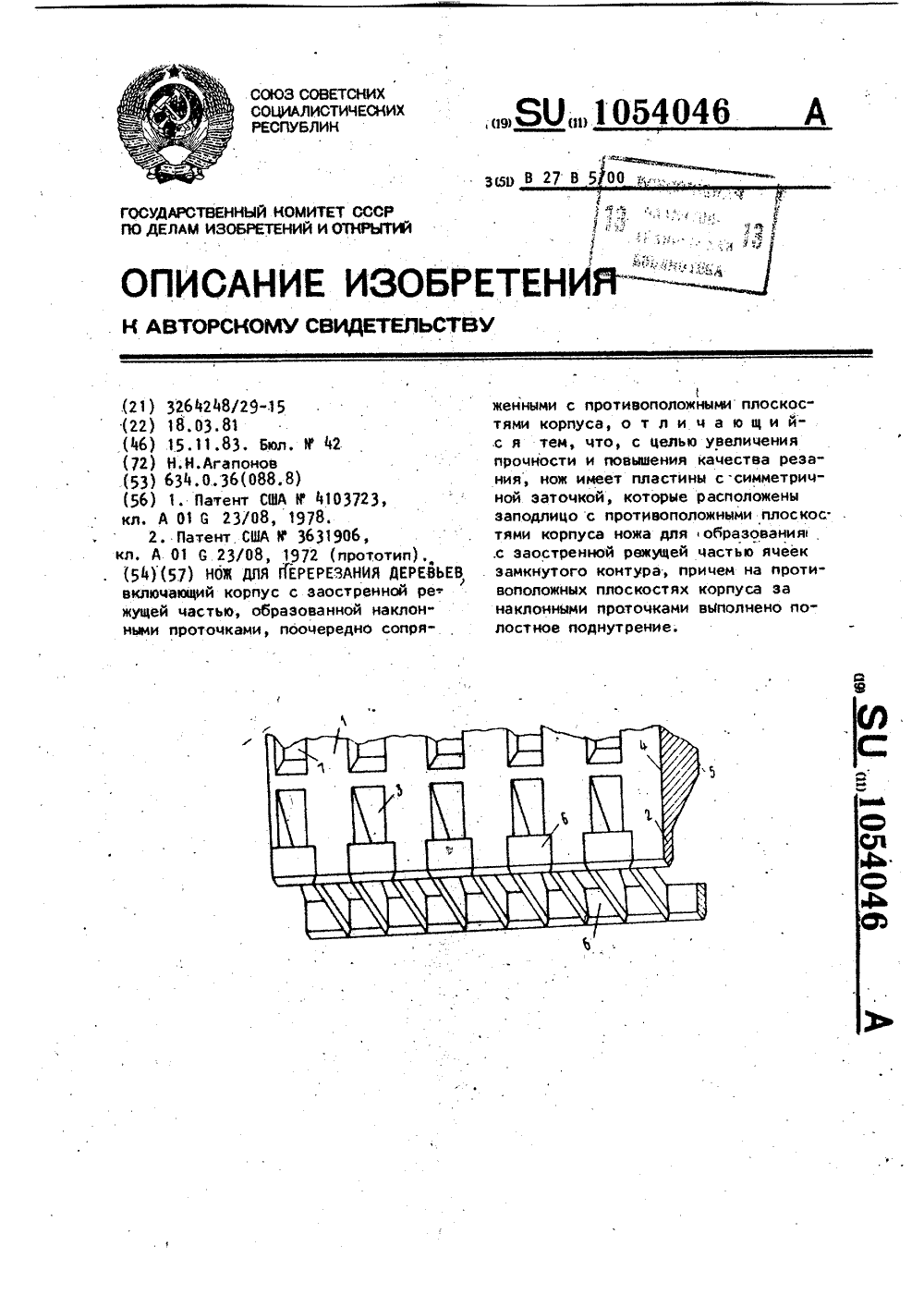

Нож для перерезания деревьев

Загрузка...

Номер патента: 1054046

Опубликовано: 15.11.1983

Автор: Агапонов

МПК: B27B 5/00

Метки: деревьев, нож, перерезания

...кости прямоугольной формы в поперечном сечении 1.1 1.Наряду с повышением прочности и устойчивости ножа при срезании деревьев такая конструкция увеличива. 15 ет усилие резания и зону расслоения в области резания,Известен также нож для перерезания деревьев, включающий корпус с заостренной режущей частью, образованной наклонными проточками, по" очередно сопряженными с противополож- ными плоскостями корпуса 2 1.Недостатками такого ножа являются небольшая прочность в Резулбтате наличия наклонных проточек и низкое качество резания из-за расслоения древесины в зоне резания. Цель изобретения - увеличение 30 прочности и повышение качества резанияя.Поставленная цель достигается тем, что нож имеет пластины с симметричной заточкой, которые...

Устройство для раскроя плит

Загрузка...

Номер патента: 1054047

Опубликовано: 15.11.1983

Авторы: Елисеев, Жиганов, Киселев

МПК: B27B 5/06

Метки: плит, раскроя

...профиля,Поставленная цель достигается тем,что устройство снабжено установленными на впередистаночном рольганге опорными балками с пневмоприжимами и сменными направляющимишторками с профильными кромками,причем ролики обоих рольгангов выполнены профилированными.Рольганги снабжены механизмамиприжима, выполненными в виде рам сустановленным на них верхними привод"ными подпружиненнымивальцами, асуппорты поперечной резки снабженыдробильными устройствами сприемнымитранспортерами,На фиг.1 изображен станок, общийвид; ча фиг.2 - то же, план; нафиг 3 - вид А на фиг,.1; на Фиг.разрез Б-Б на фиг.1; на фиг.5 - разрез В-В на фиг.1; на Фиг.б - разрезГ-Г на фигУстройство для раскроя пиит содержит суппорты 1 механизмов поперечнойраспиловки 2,...

Цепная пила

Загрузка...

Номер патента: 1054048

Опубликовано: 15.11.1983

Авторы: Лахно, Супрон

МПК: B27B 17/00

Метки: пила, цепная

...причем впадины между эубьямя боковых элементов имеют конфигурацию, сост"ветствующую конфигурации ведущего звена режущей цепи 1.2 1, 30Недостатком этой цепной. пилы является то; что даве небольшой износ боковых поверхностей зубьев ведущей звездочки способствует к набеганию ведущего звена режущей цепи на зуб ведущей звездочки, что снижает срок службы режущей цепи и ведущей звез/ДОЧКИЦель изобретения - увеличение срока службы цепи. 40Указанная цель достигается тем, что наружная поверхность диска выполнена контактирующей со средними соединительными звеньями режущей це-пи, а отношение диаметра окружностиведущей звездочки составляет 0,8-0,9,При этом длина дуги делительнойокружности между образующими впадины ведущей звездочки больше длиныдуги...

Способ распиловки бревен

Загрузка...

Номер патента: 1055639

Опубликовано: 23.11.1983

Авторы: Савченко, Порохин

МПК: B27B 1/00

Метки: бревен, распиловки

...прочностимаркируют, а затем располагают параллельно плоскости резания при распиловке вразвал и брусовке бревна и перпендикулярно -при развале бруса на доски,Причем испытание на прочность производят по модулю упругости при изгибе.На фиг, 1 изображено сечение бревна иплоскости 1 - 1, 11 - 11, 111 - 111 и 1 Ч - 17,в которых, например, производят испытаниябревна; на фиг. 2 - сечение бревна, ориентированного плоскостью 11 - 11 максимальной прочности параллельно плоскостям резания при пилении в развал; на фиг. 3 -сечение бревна, ориентированного плоскостью 11 - 11 максимальной прочности параллельно плоскостям резания при выпиловкебруса; на фиг. 4 - сечение бревна, ориентированного плоскостью 11 - 11 максимальной прочности...

Механизм резания лесопильной рамы

Загрузка...

Номер патента: 1055640

Опубликовано: 23.11.1983

Автор: Агапов

МПК: B27B 3/10

Метки: резания, лесопильной, механизм, рамы

...валом 2.Недостатками механизмов являются сложная конструкция из-за большого числа кинематических связей и низкое качество обработки.Цель изобретения - упрощение конструкции и улучшение качества обработки.Цель достигается тем, что дополнительный кривошипно-шатунный механизм связан с приводом с помощью зубчатой передачи с передаточным отношением 2:1,На фиг. 1 изображена кинематическая схема механизма резания; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - траектории движения пильной рамки. Механизм резания лесопильной рамы состоит из кривошипа 1, шатунов 2, соединенных рамкой 3, которая установлена в З 0 верхних 4 и нижних 5 рычагах. На коленчатом валу 6 установлена зубчатая передача с колесами 7 и 8 с передаточным отношением 2;1....

Гидравлический привод механизма подачи лесопильной рамы

Загрузка...

Номер патента: 1055641

Опубликовано: 23.11.1983

Автор: Фонкин

МПК: B27B 3/16

Метки: привод, механизма, подачи, лесопильной, гидравлический, рамы

...недостаточно высокое качество пиленияи сложность конструкции,Цель изобретения - улучшение качествапиления и упрощение конструкции.Цель достигается тем, что насос выполнен в виде гидроцилиндра, корпус которогошарнирно установлен на неподвижной опоре, 25полости соединены через обратные клапаны со сливной и напорной магистралямигидродвигателя, а кинематическая связьмежду штоком гидроцилиндра и коленчатым валом выполнена в виде кривошипа.На чертеже изображена гидрокинематическая схема привода механизма подачи.Привод содержит регулируемый реверсивный гидродвигатель 1, распределитель 2реверса направления вращения гидродвигателя, обратные клапаны 3 и 4, обеспечивающие перепуск масла в моменты переклю 35чения распределителя (момент, когда...

Многопильный торцовочный станок

Загрузка...

Номер патента: 1055642

Опубликовано: 23.11.1983

Авторы: Стецюк, Тихонова

МПК: B27B 5/00

Метки: станок, торцовочный, многопильный

...на барабане установлена пружинящая вилка, а подложка имеет углубления 25для ее концов.На фиг. 1 показан многопильный торцовочный станок, вид спереди; на фиг. 2 -то же, вид сбоку; на фиг. 3 - схема устройств фиксации отрезка; на фиг, 4 - формапружинящей вилки; на фиг. 5 - разрез ЗоА-Л на фиг. 4; на фиг. 6 - разрез Б-Бна фиг, 5.Станина станка состоит из двух частейнеподвижной 1 и подвижной 2, перемещающейся внутри неподвижной по направляющим 3.На неподвижной части станины смонтированы пильный агрегат 4, эластичный прижим 5 и ленточный транспортер 6 для выдачи заготовок, а также приводы пильногоагрегата, перемешения подвижной части 4станины и ленточного транспортера (непоказаны). На подвижной части станиныкрепятся подаюший...

Ленточнопильный станок

Загрузка...

Номер патента: 1055643

Опубликовано: 23.11.1983

Авторы: Цыганков, Михайленко, Гаврилов

МПК: B27B 13/00

Метки: ленточнопильный, станок

...например 4-образных гнутоклеенных блоков.Цель изобретения - обеспечение распиловки тонкостенных блоков сложных коробчатых сечений.Цель достигается тем, что на кареткевертикально по одну сторону пилы закреплена базирующая, а по другую сторону пилы - опорная плиты с упорами и пневмоприжимами, причем в опорной плите выполнен вырез для подачи через него блоков изакреплен шаговый механизм их подачи, ана станине смонтирован поворотный сбрасыватель в виде двуплечего рычага.На фиг. 1 изображен ленточнопильныйстанок, общий вид; на фиг. 2 - то же, вид.слева.Ленточнопильный станок содержит станину 1 с направляющими 2, приводной 3 и З 0натяжной 4 шкивы с ленточной пилой 5,каретку 6, установленную на направляющих 2 На станине 1 установлен также...

Механизм подачи бревен в пильный станок

Загрузка...

Номер патента: 1055644

Опубликовано: 23.11.1983

Автор: Худокуев

МПК: B27B 27/00

Метки: подачи, пильный, станок, бревен, механизм

...11).Известен также механизм подачи бревен в пильный станок, включающий раму с замкнутыми направляющими, транспортеры, смонтированные на раме и расположенные параллельно направляющим, тележки с центрирующими захватами, выполненными в виде двуплечих рычагов, одно из плеч которых взаимодействует с помощью ролика с рабочей поверхностью копи ров, расположенными над рабочими участкамя направляющих и установленными симметрично оси подающего механизма, направляющий лоток для бревен и независимые один от другого приводы транспортеров 12.Недостатками механизмов подачи являются недостаточно высокая производительность в связи с значительными разрывами между торцами подаваемых в станок бревен и узкий диапазон диаметров подаваемых бревен в...

Устройство для продольной подачи бревен в пильный станок

Загрузка...

Номер патента: 1056884

Опубликовано: 23.11.1983

Автор: Уно

МПК: B27B 29/00

Метки: станок, продольной, бревен, пильный, подачи

...ниже уровня двутавровых балок 40 (фиг. 1). К нижнему концу каждой оси 51 и 52 дрикреплятся рычаги 53,При одновременном повороте осей 51 и 52 в противоположных направлениях рычаги 53 поворачиваются либонавстречу друг другу, либо друг отдруга, Такое вращение осям 51 и 52может быть сообщено с помощью рычагов 54, прикрепленных к верхнему концу осей 51 и 52 и привода 55 двой ного действия, который присоединен к свободным концам рычагов 54 и через управляющий вентиль 56 может управляться либо вручную либо автоматически от насоса 57.Внешняя тележка 39 имеет устройство поперечной ориентации рычагов 45, которое выполнено в виде имеющих одинаковую длину дополнительных рычагов 58 и 59, жестко соединенных через оси 51 и 52 с захватными рычагами...

Устройство для продольной подачи круглых лесоматериалов

Загрузка...

Номер патента: 1057278

Опубликовано: 30.11.1983

Автор: Вегерин

МПК: B27B 25/00

Метки: круглых, продольной, подачи, лесоматериалов

...образующего петли, соединяющие между собойзвенья цепей, причем участок петли,соединяющий звенья одной цепи каждойцепной передачи, имеет длину большую длины участка петли, соединяющей звенья другой цепи этой же передачи, а звенья цепи имеют сухарикидля исключения зажима троса междузвеньями,На фиг. 1 изображена схема предлагаемого устройства, вид с торца;на фиг2 - то же, вид сбоку; нафиг. 3 - схема проводки троса с отверстия звеньев цепи; на фиг, 4схема проводки троса и сухариковс вертикальным звеном цепи; нафиг. 5 - сухарик на фиг. 6 - то же,вид сбоку,Устройство состоит из цепных передач 1 и 2 с тягс выми цепями 3-6.Цепные передачи содержат спаренные ведущие звездочки 7 и 8 и спаренные ведомые звездочки 9 и 10. Для образования несущей...

Ползун пильной рамки

Загрузка...

Номер патента: 1061990

Опубликовано: 23.12.1983

Авторы: Андреев, Петров, Бушаков, Алянчиков

МПК: B27B 3/00

Метки: ползун, рамки, пильной

...одном дополнительнымэлементом, который установлен в немс натягом, причем дополнительныеэлементысо динены между собой стяжкой, выполненной из материала с коэффициентом температурного расширения обеспечивающим при нагреванииперемащение дополнительных элементов в сторону.смазывакщей вставки.,а поджимающий элемент размещен меж"ду смазывающей вставкой и смежнымс ней дополнительным элементом.На фиг, 1 показано предлагаемоеустройство, общий вид; на фиг, 2дополнительный элемент; на фиг. 3 - 40то жв, вид сбоку.Ползун включает корпус 1, в котором выполнены цилиндрические пазы 2с установленными в них поджимакщимэлементом 3, дополнительными элементами 4 и 5 а натягом, связаннымимежду собой стяжкой б, и смазывакщейвставкой 7.Устройство работает...

Станок для обработки проемов в изделиях

Загрузка...

Номер патента: 1061991

Опубликовано: 23.12.1983

Авторы: Короваев, Фролов, Романенко

МПК: B27B 5/04

Метки: изделиях, проемов, станок

...на вертикальной направлякщей и снабжена приводомперемещения, а каждая режущая головка 25установлена на балке при помощи двуплечего рычага второе плечо которо"го соединено с приводоМ его поворота,Кроме того, балка с режущими головками установлена над подакщими роОликами,При этом прижимы выполнены в видеарямоугольных рам и снабжены приводами вертикального перемещения.На чертеже изображен предлагаемяй станок, общий вид.3Станок для.обработки проемов виэделиях включает станину 1 с подающими роликами. 2, снабженными приводом 3, боковые направлякщие 4 фиксатор 5, прижимы б и 7, балку 8.Балка 8 смонтирована на,вертикальной направлякщей 9 и снабжена приводом 10 для вертикального перемещения вдоль нацравлаацей 9. Привод 10 цеп ным...

Маятниковая пила

Загрузка...

Номер патента: 1061992

Опубликовано: 23.12.1983

Авторы: Воробьев, Кулепетов

МПК: B27B 5/36

Метки: маятниковая, пила

...и затраты энергии на привод приспособления относительного перемещения внутренней и наружной частей телескопическойЗО рамы еЦель кэобретения - упрощение кок" струкции и снижение энергоемкости.Поставленная цель достигается тем, что приспособление относительного- перемещения выполнено в виде каната соединенного с основанием и верхним концом внутренней части при помощи внецентрового ролика, расположенно- го сбоку от оск поворота рамы в направлении ее рабочего движения40На чертеже изображена прЕдлагаемая пила. маятниковая пила включает установленную на основании 1 поворотную в вертикальной плоскости телескопическую раму, наружная часть 2 которой укреплена на оси 3 поворота, а внутренняя 4 перемещается по направляющим 5, имеющим Форму...

Устройство для подачи бревен в деревообрабатывающий станок

Загрузка...

Номер патента: 1061993

Опубликовано: 23.12.1983

Авторы: Диев, Барцев, Гудков

МПК: B27B 29/00

Метки: станок, бревен, деревообрабатывающий, подачи

...расстояние между соседними выключателямисоответствует диапазону диаметров втой или иной подсортированной по диаметрам группе бревен, выбранной дляподачи в станок. Выключатели 30Фэсвязаны с управляющим элементом,например, выполненным в виде поводковой гайки 31, установленной навинтовой части 32 червяка 20 с возможностью перемещения вдоль его осиВыключатели 30, кроме того, электрически связаны посредством цепейуправления с электродвигателем 21,который также известным образом связан с пультом дистанционного управления его работой. Кроме того,в цепь электродвигателя 21 включен 10выключатель 33 для контроля максимального разведения конвейеров 1,Пневмоцилиндры,9 и 10 связаны черезпневмораспределитель 25 с напорноймагистралью 34. 15Устройство...

Режущий орган

Загрузка...

Номер патента: 1063592

Опубликовано: 30.12.1983

Авторы: Вечеславов, Теслюк, Преловский

МПК: B27B 33/12

Метки: орган, режущий

...поперечного сечения секторон по В-В нафиг. 4 и 5; на фиг. 8 и 9 - сечениесектора на ф иг. 5 по Г-Г и Д-Д; нафиг, 10 - исполнение режущего органа 40в виде спиралевидного ножа, состоящего из секторов; на фиг. 11 - сектор спиралевидного ножа; на фиг. 12сечение резца спиралевидного ножа,изображенного на Фиг, 10 по Е-Е. 4Режущий орган состоит иэ секторов1, на периферийной части которых выполнены зубья 2 бесстружечного резания с основанием 3 для закрепленияна них зубьев 2 бесстружечного резания. В центральной части 4 секторыскреплены пластиной 5. Одна иэ гране" каждого сектора ныполнена выпуклой б и 7, а другая - вогнутой 8 и9. Выпуклая грань сектора можетбыть н виде клина б или цилиндрической поверхности 7, а вогнутая граньможет быть...

Лесопильная рама

Загрузка...

Номер патента: 1065189

Опубликовано: 07.01.1984

Авторы: Литвиненко, Комагоров, Осадчий, Грибачев, Морозов, Лукашенков

МПК: B27B 3/12

Метки: лесопильная, рама

...составляет 2:1,Выходные звенья 4 планетарныхпреобразователей объединены с противовесами 14, жестко крепятся наконцам осей 10 сателлитов и содержат пальцы 15. На шлицах выступающихконцов пальцев 15 установлен синхронизирующий вал 16, а на опорных шейках этих пальцев шарнирно установлена полая вал-траверса 17, оснащенная по концам двумя криношипами 18,ориентированными в диаметрально противоположные стороны от ее продольной оси. Кривошипы 18 шарнирно соединены с кронштейнами 19, выполненными на боконых сторонах нижней поперечины пильной рамки 3.Шарнирный четырехзненник б сос"тоит из коромысел 20 и 21 и шатуна22 с консолью 23, шарнирно соединенной с верхней поперечиной пильной рамки 3. Коромысло 21 шарнирнозакреплено на станине, а...

Линия форматной обрезки листовых материалов

Загрузка...

Номер патента: 1065190

Опубликовано: 07.01.1984

Авторы: Гладышев, Фомичев, Седов

МПК: B27B 5/06

Метки: линия, форматной, обрезки, листовых

...механизмом Фиксации пачек во время поворота, н ниде закрепленных на столе 27 подвижных посредством общего гидроцилиндра 28 упоров 29. За вторым обрезным станком 20 установлен механизм для Формирования стопы иэ обрезанных пачек в виде подъемно-опускного посредст" вом, например, гидроцилиндра 30 стола 31 с рольгангом 32, а за ним установлены выносные рольганги 33. Линия форматной обрезки фанерывключает два доталкинателя 34 и 351 О пачек, первый 34 из которых связан с конвейером 23 подачи первого станка 19 и установлен перед поворотным столом 27, а второй 35 связан с конвейером 24 подачи второго станка 20 и установлен перед подъемно-опускным столом 31 для формирования стопы. Каждый доталкиватель 34 и 35 пачек выполнен, например, с...

Установка для пачковой раскряжевки

Загрузка...

Номер патента: 1066803

Опубликовано: 15.01.1984

Авторы: Митянов, Юринкин, Инцын

МПК: B27B 5/00

Метки: пачковой, раскряжевки

...привода натяжения цепи, а механизм натяжения выполнен в виде ролика, ось которого кинематически свя.зана с его приводом,На фиг. 1 изображена установка, 40общий вид; на фиг. 2 - приципиальнаягидравлическая схема.установка состоит из установленных на основании (не показано) двухрешетчатых колонн 1, соединительного моста 2, соединяющего колонныповерху, пильной рамы 3 с направляющими роликами 4 и механизмом натяжения (натяжным роликом 5), пильной цепи б с приводом 7, привода по(1дачи пильной рамы 3, выполненногов виде гидроцилиндра 8, рычага 9прижатия натяжного ролика приводамеханизма натяжения, выполненногов виде гидроцилиндра 10, трубопроводов 11, цилиндра 12 одностороннего действия, дросселя 13, гидроагрегата 14, состоящего из...

Многопильный станок для продольной распиловки короткомерных бревен

Загрузка...

Номер патента: 1066804

Опубликовано: 15.01.1984

Авторы: Базанов, Снятков

МПК: B27B 7/02

Метки: многопильный, станок, продольной, бревен, распиловки, короткомерных

...на поперечной направляющей 33, смонтированной на тележке 3 и двух ограничителях 34 и 35, Механизмы 8-10 включа" ют смонтированный на станине 1 цепной контур 36 с толкателем 37 и привод 38На тележке 3, приводимой в движение толкателем 37, установлен двуплечий рычаг 39, съемная 15 программная планка 40, левый 41 и правый 42 упоры, а на станине 1 двуплечий рычаг 43, На каретке 4 установлены фиксатор 44 с электромагнитом 45, концевой выключатель 46, 20 рейка 47 с втулкой 48, фиксатор 49 и электромагнитом 50 и пружиной 51Механизм 10 содержит поворотную опору 52, на которой смонтированы горизонтальные пилы 12 с приводом 25 .от электродвигателя 53, и клиноременную передачу 54Опора 52 установлена на валу 55, с которым кинематически связан...

Механизм резания лесопильной рамы

Загрузка...

Номер патента: 1068282

Опубликовано: 23.01.1984

Автор: Агапов

МПК: B27B 3/12

Метки: резания, механизм, рамы, лесопильной

...2, связанного с пильной рамкой 3, На пильной рамке 3 установлены верхние 4 и нижние 5 ползуны, которые перемещаются соответственно по верхним б и нижним 7 направляющим. Направляющие б и 7 установленны. соответственно на шарнирных опорах 8 и 9, которые смещены относительно середины хода ползунов пильной рамки на расстояние 0,05-0,20 величины хода ползунов, в направлении от оси коленчатого вала. Качание направляющих пильной рамки б и 7 может осуществляться от дополнитель ного кривошипно-шатунного механизма или от эксцентрикового устройства (фиг, 2). В первом случае дополнительный кривошип 10. через шатун 11 связан с рычагом 12, установленным на шар"нирной опоре 13, С рычагом 12 жестко соединены рычаги 14 и 15. Рычаг14 связан с нижней...
