Установка для виброударного упрочнения длинномерных изделий шариками

Загрузка...

Номер патента: 185359

Опубликовано: 01.01.1966

Авторы: Хусаинов, Гришин, Бивойно, Козлов, Васильев, Мустафин, Соболев, Семенов, Кузнецов, Максимов, Шамсутдинов

МПК: B24B 31/06, C21D 7/04, B24B 39/00 ...

Метки: шариками, упрочнения, длинномерных, виброударного

...общвиде.Она состоит из виброс2,механизма 3 подъема,контейнеров, механизмашариков и устройства 4стки шариков.Перед запуском стальные шарики заются в устройство для промывки. Очищешарики самотеком стекают в бункер б,дящийся в нижнем положении. Бункерриками с помощью электротали б подется по вертикальной стойке 7 выше увибростенда (верхнее рабочее положеОбрабатываемые изделия закладывают контейнеры, которые устанавливаются на опорные площадки вибростенда.Контейнеры фиксируются на вибростенде штырем. Затем с помощью траверсы 8 контейнеры поднимаются и при вращении относительно оси 9 устанавливаются под углом 20 к плоскости вибростенда. Шарики из бункера по шарикопроводу пересыпаются в контейнеры и заполняют их на 0,8 объема. После этого...

Головка для чистовой обработки шаровых поверхностей

Загрузка...

Номер патента: 185724

Опубликовано: 01.01.1966

Автор: Тсх

МПК: B24B 39/04

Метки: шаровых, поверхностей, чистовой, головка

...применены две накладки б, соединенные с вилкой винтами 7 и штифтами 8. В расточецном отверстии каждои накладки помещен один цз подшипников 4 с вращаемым роликом, Для создания необходимого натяга подшипников используют компенсирующие крышки 9. Упорный шарикоподшцпник 10 помещен между корпусом и вилкой головки.Головка работае следующим образом.Обрабатываемую деталь устанавливают полинии центров токарного станка. Ось вилки 0 пересекает линию центров токарного станкапод углом 90, Оси роликов параллельны друг другу и скрещиваются с осью вращения вилки под углом, отличающимся от прямого на некоторый угол а, Сначала с помощью индикатора, устанавливаемого на конце вилки (на чертеже не показан), выставляют ось вилки так, чтобы она прошла через...

Делительное устройство

Загрузка...

Номер патента: 186304

Опубликовано: 01.01.1966

МПК: B24B 47/14, B24B 3/02

Метки: делительное

...12 с обратным клапаном И, четырехходовой зо- Б лотпик 1 и трубопровод 25. В конце ходапоршень 7 дозатора нажимает на конечный выключатель 11, который дает команду на отключение электромагнита четырехходового золотника, при этом трубопровод 20 соеди няется с трубопроводом 24, а трубопровод 21 с трубопроводом 25. Рабочая жидкость, поступившая в камеру 5 распределителя 2 по трубопроводу 20, четырехходовой золотник 1 и трубопровод 24, передвигает золотник 8 25 распределителя в крайнее правое (по схеме)положение. Слив рабочей жидкости из камеры 4 осуществляется по трубопроводу 21, четырехходовой золотник и трубопровод 25.Золотник 8 распределителя, переместившись зо вправо, соединяет трубопровод 20 с трубопроЗаказ 3026/19 Тираж 3050 Формат...

Передняя бабка вальцешлйфовального станка

Загрузка...

Номер патента: 186305

Опубликовано: 01.01.1966

Автор: Соловьев

МПК: B24B 41/04

Метки: передняя, вальцешлйфовального, станка, бабка

...фрикционная муфта включения, служащая для передачи крутящего момента валку через пла.25 нетарную зубчатую передачу. Известен вальцешлифовальный станок, передняя бабка которого имеет раздельные механизмы разгона и вращения валка. Включение разгонного механизма производится введением в зацепление вращающейся приводной шестерни с внутренним зубчатым колесом шайбы.Особенностью предложенной конструкции является то, что, с целью плавного разгона тяжелого валка и уменьшения габаритов раз. гонного механизма, на валу конического колеса смонтирована фрикционная муфта включения, служащая для передачи крутящего момента валку через планетарную зубчатую передачу.На фиг. 1 показана кинематическая схема станка; на фиг. 2 - соответственно разрезы по...

Резервуар для вибрационной обработки деталей

Загрузка...

Номер патента: 186306

Опубликовано: 01.01.1966

Авторы: Шаинский, Карташев

МПК: B24B 31/06

Метки: вибрационной, резервуар

...и абразивные тела. ационной обИзвестны резервуар работки деталей.Предложенный резе вышение производите машин. С этой целью креплен экран-вставкНа чертеже показаь ы для ви вста могл спечивает повибрационных хней части заонструкции. емый резервумет изобретен рвуар для вибрационнои о отличающийся тем, что, с производительности вибра в нем закреплен в верхней а, размещаемая непосредс ой среде. В верхней части резервуара 1 расположен экран 2 (пунктиром показан один из возможных вариантов размещения экрана-вставки). Зазор между вертикальными стенками и Комитет по делам изобретений и открытий при Совете Министров СССРвуар обеьностив его верлюбой кпредлага Резе талей,шения шины,вставк разивнбработки децелью повыционной мачасти экран- твенно...

Устройство для гидроабразивного разрезания твердых материалов

Загрузка...

Номер патента: 186307

Опубликовано: 01.01.1966

Авторы: Михеев, Фокеев, Ребницкий, Тгш

МПК: B24C 5/00, B24B 27/06

Метки: разрезания, гидроабразивного, твердых

...давления и масляных цилиндров низкого давления 16. Внутри 515 с;15 ых цилиндров н 11 двухсторонних пустотелых штоках 17 расположены поршни. В на- О ружные торцы штоков, снабженные фильтрами, поступает режущая жидкость, например вода из водопровода, а внутренние концы служат плунжерамн одяьх ц 1 линдров и снабжены на торцах абразивными клапанами 18.5 Внутренняя полость изолирована от мультипликаторов обратными клапанами 19.Часло в цилиндры низкого давления можетподаагься от насоса, приводимого от дьигатсля. Даление подаваемого масла может О регулироваться, например. дросселем. УправЗаказ 3029/16 Тираж 1425 Формат бум, 60 Х 90/а Обьем 0,21 изд. л. Подпис ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССМосква,...

Устройство для вибрационной обработки

Загрузка...

Номер патента: 186868

Опубликовано: 01.01.1966

Авторы: Родиченко, Картышев

МПК: B24B 31/067

Метки: вибрационной

...загрузки и выгрузки деталей. ещению шппазах каролее рациоемых трудис основнымой массыльное вращигателя 89 и редукто Предмет изобретенияУстройство для вибрационной обработки деталей в контейнере, подвешенном на резинокордных пневмобаллонах и приводимом в колебательное движение инерционным вибратором, отличающееся тем, что, с целью возможности обработки труднодоступных поверхностей сложных хрупких деталей, механизации загрузки и выгрузки, устройство снабжено манипулятором, закрепленным независимо от колеблющегося контейнера и обеспечивающим разворот детали под углом к вертикали и дополнительное ее вращение,схематически изображено пред. йство.устройства подвешен на резиевмобаллонах 2, приводимых в движение инерционным вибралятор...

Приспособление для заточки резцов

Загрузка...

Номер патента: 187554

Опубликовано: 01.01.1966

МПК: B24B 3/34

Метки: заточки, резцов

...в каретке 2, обеспечивают легкую подвижность приспособления в продольном направлении. Корпус 8 приспособления установлен в пазу каретки 2 и соединен с ней проушинами 4. При ввинчивании винта б .вертикальной подачи корпус 3 перемещается относительно каретки 2, Благодаря 25 изменению угла наклона проушин 4 корпус 8 поднимается вместе с подручником б и резцом, закрепленным на нем, на величину, несбходимую для получения канавки или порожка. При вращении винта вертикальнои подачи в противоположную сторону корпус Я под действием пружин 7 возвращается в исходное положение.Бо втулке корпуса установлена шаровая цанга 8, представляющая собой шар, в котором высверлено отверстие и под углом 120 с обеих сторон прорезаны пазы. Подручник б имеет...

Фасок на передней

Загрузка...

Номер патента: 187555

Опубликовано: 01.01.1966

Авторы: Виб, Морозов, Шкурин, Станок

МПК: B24B 3/34

Метки: фасок, передней

...ее из-под круга. Это достигается благодаря тому, что шлифовальный инструмент установлен в подвижном корпусе, выполненном в виде рычага, взаимодействующего с кулачком и предназначенного для периодического подъема и опускания шлифовального круга при доводке следующей пластинки.Кулачок для подъема и опускания корпуса, установленный на столе., снабжен профилиро- В;1 ППЫМИ ПаэаМИ, СЛ 5 К 1 ЩПП лЛЯ фИКСаЦИИ утлОВОГО поло 5 кепи 51 стола с помощью ролика. Это упрощает конструкцию станка,51 а чертеже изображен описываемый с При повороте стола 1 шпиндель 2 под деиствием пружины 3 подводит обрабатываемую пластинку 4 под шлифовальный круг 5. При этом настраиваемый по высоте ролик б, обкатывающийся по кулачку 7, установленному на столе, под...

187556

Загрузка...

Номер патента: 187556

Опубликовано: 01.01.1966

МПК: B24B 37/04, B24B 45/00

Метки: 187556

...промежуточного вала 0 и прижимного диска, от,гииагогдееся тем, что,с целью повышения точности доводки, на промежуточном валу закреплены два сферических шарикоподшипника, наружная обойма одного из которых связана с валом нагрузочного механизма, а другого - с прижимным диском, что обеспечивает его самоустанавливание при любых углах наклона осей диска и пагрузочпого устройства. Известны устройства для компенсации не- параллельности рабочей поверхности прижимного диска доводочного станка, состоящее из вала нагрузочного механизма, промежуточного вала и прижимного диска.Недостатком устройств является их малая чувствительность при небольших углах поворота прижимного диска,В описываемом устройстве для компенсации непараллельности рабочей...

188322

Загрузка...

Номер патента: 188322

Опубликовано: 01.01.1966

МПК: B24B 39/04

Метки: 188322

...толкателя 11, на которыйдействует необходимое для выталкивания детали усилие от пружины 12; регулируемогоупора 18 и гайки 14, предназначенных для настройки инструмента на заданную длину об 20 работки; механизма принудительного отводасепаратора, например рычага 15 с электромагнитом 16; устройства для подачи командына установку сепаратора в исходное положение, содержащего кулачковый стержень 17 и25 два конечных выключателя 18,В исходном положении сепаратор пружиной 10 смещен вправо. Опорный конус вращается, толкатель под действием пружины 12находится в крайнем правом положении. Ку 30 лачковый стержень, действуя на конечный вы3ключатель, отключает электромагнит. Деталь 19 под действием механизма ввода подается к деформирующим роликам,...

Устройство для прижима деталей к доводочному диску

Загрузка...

Номер патента: 188323

Опубликовано: 01.01.1966

МПК: B24B 47/22, B24B 37/04

Метки: диску, прижима, доводочному

...5 и б, первая компенсирует вес прижимного диска, а вторая создает усилие прижима на нем.Устройство работает следующим образом. В гидроцилиндре создается давление, под действием которого поршень 7 и связанный с ним ползун 8 перемещаются вниз, В момент каса 2ния прижимного диска торцов деталей 9 нагрузка на них равна нулю, так как диск находится в вывешенном состоянии благодаря пружине 5,При дальнейшем перемещении ползунавниз пружина 5 в связи с остановкой штока 10 начинает разжиматься, увеличивая усилие прижима деталей, так как постоянно уменьшается компенсация веса прижимного диска.10 После того как пружина 5 полностью разожмется, в работу вступает пружина б, которая при дальнейшем перемещении ползуна вниз сжимается между буртиком на...

Продольно-шлифовальный станок

Загрузка...

Номер патента: 188859

Опубликовано: 01.01.1966

Авторы: Александров, Ромасов, Бус

МПК: B24B 7/02

Метки: продольно-шлифовальный, станок

...сверху.Описываемый станок состоит из станины 1 с направляющими 2, поперечной траверсы 3, зубчатой рейки 4, базовых тумб 5 и б, механизма подачи 7 с электродвигателем 8, двух шлифовальных головок 9 с электродвигателем 10, жестких опор 11, 12, 13 и подвижной опоры 14.Обрабатываемая деталь устанавливается на две тумбы 5 и б и базируется в горизонтальной плоскости тремя жесткими опорами 11, 12, 13 и одной подвижной опорой 14. Продольные плоскости детали обрабатываются шлифовальными головками 9 при продольном перемещении поперечной траверсы 3 по направляющим 2 и по рейке 4 с помощью 5 механизма подачи 7, приводимого в движениеэлектродвигателем 8. Поперечные вертикальные плоскости изделия обрабатываются при возвратно-поступательном движении...

188860

Загрузка...

Номер патента: 188860

Опубликовано: 01.01.1966

МПК: B24B 47/22

Метки: 188860

Устройство для полирования плоских, типа плит, деталей из древесины

Загрузка...

Номер патента: 189136

Опубликовано: 01.01.1966

Авторы: Захарчук, Пати

МПК: B24B 7/28, B24B 55/02

Метки: типа, плит, древесины, плоских, полирования

...пустотелым и с отверстиями 6 в его стенках. Через отверстия 6 от располокенной на торце рабочего органа вентиляционной установки 7 к поверхности полируемой 10 Летали подается охлаждающий агент. Междурабочими органами устаповлепы подпружинениые ролики Л с пружинами 9 и 10, пряжи.мающие полируемую деталь к транспортерпой ленте 11, которая приводится в движение ве лущим барабаном 12 от двигателя 1 черезредуктор 14.Устройство работает следующим образом.На подготовленную для полирования деталь наносится полировочиая паста, после че го деталь транспортерной лентой 11 подаетсяк рабочим органам 2. Последние приводятся во вращение двумя электродвигателями через текстропную передачу. Диски 4, установлеп.ные на валу 5 под углом 7" к осп,...

Устройство для двусторонней чнстовойи

Загрузка...

Номер патента: 189325

Опубликовано: 01.01.1966

Авторы: Азаревич, Савельева, Научно, Берштейн, Сельскохоз

МПК: B24B 39/04

Метки: двусторонней, чнстовойи

...возможность обрабатывать незакрепленные тонкие изделия,На чертеже схематично представлено устройство для двусторонней чистовой и упрочняющей обработки плоских кольцеобразных деталей.Ряды ведущих 1 и ведомых 2 деформирующих роликов смонтированы в неподвижных сепараторах 3 и 4, закрепленных на направ 2ляющих штангах б, таким образом, что ролики ведущего ряда расположены против роликов ведомого ряда. Зто предохраняет деталь б от прогиба во время обработки.Пружина 7, установленная между сепара.торами, отжимает сепаратор 3, а вместе с ним и ведущие ролики, освобождая деталь при спятии нагрузки.Ведущие ролики приводит в движение на жимной фланец 8, опорная часть которого,контактирующая с роликами, выполнена упругой. Шпонка 9 соединяет фланец...

Устройство для полирования плоских поверхностей

Загрузка...

Номер патента: 189326

Опубликовано: 01.01.1966

Авторы: Марфин, Герцик, Набиуллин

МПК: B24B 37/04

Метки: плоских, поверхностей, полирования

...выдача заготовок осуществляется вакуумными присосами, расположенными с 10 заданным шагом по окружности стола.Вакуумные присосы имеют полость 9,соединенную с двумя каналами 10 и 11 (один из них постоянно, а другой периодически связаны с вакуум-насосом), и подпружиненный в 15 осевом направлении клапан 12, перекрывающий за счет усилия пружины 1 З канал 10.При прохождении вакуумного присоса подпитателем канал 11 на мгновение соединяется с вакуум-насосом, Если заготовка находится 20 в полости 9, создается разрежение и клапан12 перемещается вверх. Заготовка присасывается и извлекается из питателя. При отсутствии заготовки в питателе клапан остается в нижнем положении и выходное отверстие ка нала 10 закрыто; то же наблюдается,...

Устройство для шлифования выпуклой поверхности качения конических роликов

Загрузка...

Номер патента: 189327

Опубликовано: 01.01.1966

Авторы: Барсуков, Казарь, Болонова

МПК: B24B 5/26

Метки: выпуклой, поверхности, качения, конических, шлифования, роликов

...РОЛИ Известны устройства для шлифования выпуклой поверхности качения конических роликов на бесцентрово-шлифовальных станках с перемещением роликов между фасонным шлифовальным кругом, ведущим барабаном и опорным ножом. Однако они сложны в изготовлении и не обеспечивают требуемой точности.Описываемое устройство отличается от известных тем, что для повышения точности обработки верхняя опорная поверхность ножа, установленного под углом к оси ведущего барабана, выполнена криволинейной.На фиг. 1 схематически изображено предлагаемое устройство, вид сверху; на фиг. 2 - то же, вид сбоку на ведущий барабан.Устройство для шлифования выпуклой поверхности качения конических роликов снабжено шлифовальным кругом 1, заправленным по радиусу Я, который...

189328

Загрузка...

Номер патента: 189328

Опубликовано: 01.01.1966

МПК: B24B 49/10

Метки: 189328

...обработки детали, преобразу 1 отся в электрический сигнал с помощьюдатчика вибрации, установленного, например,на суппорте станка, Сигналы с датчика про ходят через полосовой фильтр и поступают на вход усилителя, где они усиливаются до велнчины, необходимой для срабатывания реле, при замыкании контактов которого осуществляется запуск счетчика времени, а при размыкании контактов - его останов. В процессе обработки абразивным инструментом в системе СПИД возникают колебания, имеющие широкий спектр частот, обусловленный случайностью расположения зерен в объеме и на поверхности абразивного круга, которые зависят от размеров и глубины погружения зерен круга, причем наибольшая спектральная плотность Ь распределения приходится на интервал...

189536

Загрузка...

Номер патента: 189536

Опубликовано: 01.01.1966

МПК: B24B 19/03

Метки: 189536

...величину нажатия его на стеклоизделия, выполнен съемным.Применение шарнирно-поворотных рычаговдля перемещений пневмоприсосной головкипозволяет при помощи одного и того же кулачкового механизма путем изменения длиныплеч рычагов производить одинаковые поформе, но различные по размеру узоры.Переставитель 23 располагается параллельно гравировальной машине и предназначендля перестановки обрабатываемых стеклоизделий из одной секции гравировальной машины в следующую. Он представляет собой закрытый корпус 24, внутри которого расположена рейка 25, имеющая зубчатые отводы 26против каждой секции гравировальной машины.Около зубчатых отводов рейка имеет зубчатые участки 27, находящиеся в сцеплении сшестернями 28, насаженными на вертикальные...

Приспособление для нанесения стружколомающей

Загрузка...

Номер патента: 177779

Опубликовано: 01.01.1966

Авторы: Специальное, Имени

МПК: B24B 3/34

Метки: нанесения, стружколомающей

...луцки ца резце; ця фиг. 2 - разрез по А-А ця фиг. 1.На валу 1 электродип ателя 2 крепится подпружиненный алмазный круг 3. По двум вертикальным колоннам 4 перемещается каретка 5, удерживаемая в верхнем положении пружинами б. На каретке размещены два суппорта 7 и 8, которые можно перемещать в продольном и поперечном направлении прц помощи ручек 9, 10, Перемещение контролируют по лимбам и линейкам ца суппортах. Вертикальное перемещение каретки ограничивается подпружиненным упором 11, упирающимся в диск настройки 12. Для установки резца 13 имеются упорнаяпланка 14 и установочный упор 15, выполненный в виде двуплечего рычага.Электродвигатель укреплеп ца плите 16,шарнирно соедццеццой с кронштейном 17 и подпружиненной.При нанесении...

Станок для шлифования фасок на диске

Загрузка...

Номер патента: 177780

Опубликовано: 01.01.1966

МПК: B24B 9/00, B24B 17/02

Метки: станок, шлифования, диске, фасок

...описываемого станка повышена путем автотатизации зажима обрабатываемого диска на шпинделе и включения вращения на рабочих позициях, для чего на станине установлены два круговых копира, один из которых при поворотах стола управляет муфтой включения планетарного привода шпинделей изделия, а другой - ры чагами, смонтированными на столе и несущими плавающие прижимные плиты для крепления обрабатываемых дисков на шпинделях изделия.На фиг. 1 показана конструктивная схема 25 описываемого станка, вид сверху; на фиг. 2 - вид станка сбоку, в разрезе; на фиг. 3 - механизм фиксации обрабатываемых дисков, в разрезе; на фиг. 4 - схема установки копира. 30 имеет четыре шпинделяельно перемещаются сти 2 на рабочие 3 и 4 изицию 5....

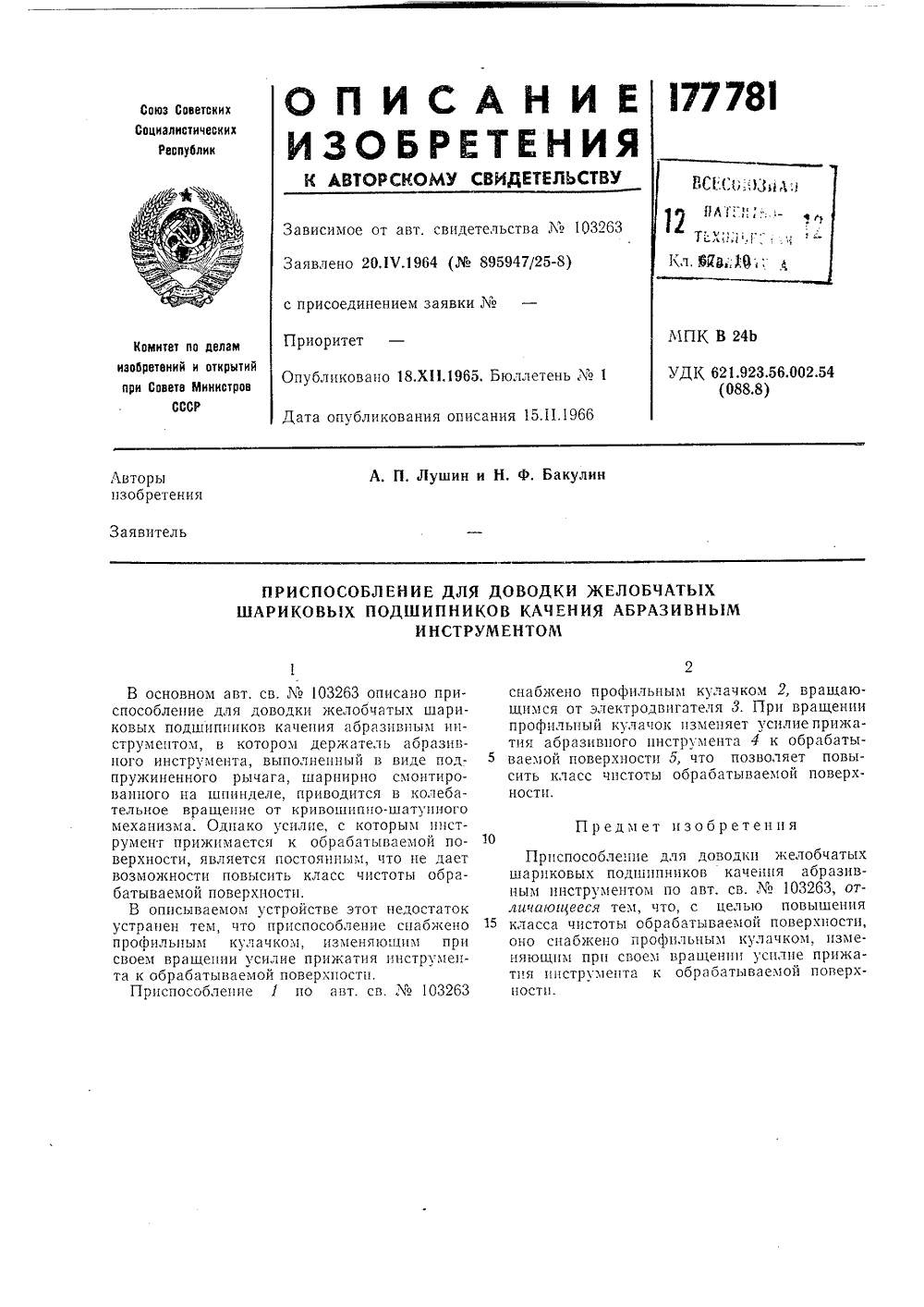

Приспособление для доводки желобчатых шариковых подшипников качения абразивным

Загрузка...

Номер патента: 177781

Опубликовано: 01.01.1966

Авторы: Лушин, Бакулин

МПК: B24B 19/06

Метки: шариковых, качения, доводки, желобчатых, подшипников, абразивным

...пов тых сти ме хса рх В основном авт. св.103263 описано приспособление для доводки желобчатых шариковых подшипников качения абразивным инструментом, в котором держатель абразивного инструмента, выполненный в виде подпружиненного рычага, шарнирно смонтированного на шпинделе, приводится в колебательное вращение от кривошипно-шатунного механизма. Однако усилие, с которым инструмент прижимается к обрабатываемой поверхности, является постоянным, что це дает возможности повысить класс чистоты обрабатываемой поверхности,В описываемом устройстве этот недостаток устранен тем, что приспособление снабжено профильным кулачком, изменяющим при своем вращении усилие прижатия инструмента к обрабатываемой поверхности.Приспособление 1 по авт. св.103263...

Устройство для бесцентрового шлифования

Загрузка...

Номер патента: 177782

Опубликовано: 01.01.1966

Автор: Никитин

МПК: B24B 5/22

Метки: шлифования, бесцентрового

...обрабатываемой детали.Такое базирование позволяет получить высокую степень точности сооспостп наружного и внутреннего диаметров втулки.На чертеже изображена схема устройства для бесцентрового шлифования.Предлагаемое устройство содержит призму 1, цилиндрическую оправку 2, ленточный прижим 3 и подпружиненный ведущий абразивный круг 4. Цилиндрическая оправка 2 неподвижно закреплена в призме 1 двумя ленточными прижимами 3.Обрабатываемая втулка 5 своим отверстием базируется на цилиндрической оправке 2, диаметр которой меньше внутреннего диаметра втулки. Обрабатываемая втулка прцвпружин енцым гедущцм абразив4, приводимым во вращение от зкруглошлпфовального станка (ца5 показана) .Ведущий аоразпвый р 4против часовой стрелки,...

Устройство для притирки сферических поверхностей

Загрузка...

Номер патента: 177783

Опубликовано: 01.01.1966

Автор: Бел

МПК: B24B 11/10

Метки: притирки, поверхностей, сферических

...движение вокпланшайбу 2, сидящую Ось наклонного шпццпространстве описывает нтр притцраемой сферы асполагается в точке пеи У - У. живается от вращения тягой 7, проходящей через полый шпиндель станка и неподвижно закрепленной относительно его корпуса.В зацеплении с колесом 6 находится шес терпя-сателлцт 8, сидящая ца промежуточном валике вместе с шестерней 9. Шестерня- сателлит 8 ц шестерня 9 являются паразит- ными между солнечным колесом б и основным сателлитом 10 ц служат для изменения 0 направления вращения основного сателлита. При придании водилу 1 одного оборота почасовой стрелке шестерня-сателлит 8 обкатывается вокруг неподвижного солнечного 15 колеса 6. Тогда основной сателлит 10, сцепленный с шестерней 9, получает помимо скрытого...

Станок для шлифования

Загрузка...

Номер патента: 177784

Опубликовано: 01.01.1966

Автор: Коханый

МПК: B24B 7/04

Метки: шлифования, станок

...станок отличается еще и тем, что, с целью обеспечения его выключения по окончании обработки после снятия заданного припуска, под шлифовальным кругом на регулируемом расстоянии от него усшпиндельная головка 2 ксцентричной полостью, в ан шпиндель б с торцошлифовальным кругом 7, 5 осуществляется от отвигателя 8. Гильза врашариковых опорах 9 и 10.гильзы 5 и шпинделя 65 1 О 15 го г 5 зо Предмет изобретения 1, Станок для шлифования фиксирующей площадки паза в детали типа барабана многошпиндельного токарного автомата с использованием торцешлифовальной головки и 3шлифовальный круг 7 совершает планетарное движение относительно обрабатываемой плоской площадки барабана 1.Механизм фиксации 3 барабана при обработке всех пазов выполнен в виде...

Устройство для вибрационной очистки изделий в абразивной рабочей среде

Загрузка...

Номер патента: 177785

Опубликовано: 01.01.1966

Авторы: Ченко, Бабичев

МПК: B24B 31/067

Метки: среде, вибрационной, рабочей, абразивной

...помещенной в контейнер, вибрспособом.Предлагаемое устройство обеспечивает воз можность очистки изделий типа труб, профильного проката и т. п. Для этого в противоположных стенках контейнера сделаны окна для сквозной непрерывной проводки через контейнер изделий, а сами окна снабжены густыми проволочными щетками, предотвращающими убыль рабочей среды из контейнера.На чертеже схематично изображено описываемое устройство. 15Обрабатываемое изделие 1 по одному или группами (по 5 - 10 штук) непрерывно подается через окна 2 вибрирующего контейнера 3, заполненного абразивно-жидкостной рабочей средой 4, Подается изделие валками 5 20 и б, расположенными с двух сторон вибрирующего контейнера (на входе и выходе обрабатываемого изделия) .Верхние валки...

177786

Загрузка...

Номер патента: 177786

Опубликовано: 01.01.1966

Авторы: Дроздов, Титов, Оксенгекдлер, Аксенов, Цейтлин

МПК: B24B 3/06, B24C 11/00

Метки: 177786

...пров состояниилоя более С в течение 10 тени редм аботки, тшенняв каче- метал- олученнз повнбрационной обр что, с целью пов емой поверхности, онента применена азивная дробь, п совой металлурпшн абразивов. Известны абразивные наполнители для вибрационной обработки деталей.Предлагаемый наполпитель отличается от известньх тем, что в качестве режущего компонента применена металлокерамнческая абразивная дробь, полученная методом порошковой металлургии из порошков железа, меди и абразивов Это позволяет повысить чистоту обрабатываемых поверхностей.Для получения металлокерамической абразивной дроби тщательно смешивают железный сулинский порошок марки М, медный электролитический порошок марки ПМ и абразивный порошок марок М, М, Мпли карбид...

Роторный автомат для заточки твердосплавныхзубков

Загрузка...

Номер патента: 178277

Опубликовано: 01.01.1966

Авторы: Кислиц, Ткаченко

МПК: B24B 3/34

Метки: заточки, твердосплавныхзубков, роторный, автомат

...и 17 закрепления суппортов, механизм разгрузки н загрузки 18, На позиции 1 установлено компенсирующее устройство 19. Компенсирующее устройство 20 поставлено па позиции П.На каждом суппорте 9 имеются подвески в виде шарнирного параллелограмма, состоящего из коромысла 21 и шатуна 22, а также упругие элементы - пружины сжатия 23 и 24. Последние упираются в шатун 22 и в гайки 25 и 26 регулирующих винтов 27 и 28, укрепленных на суппорте 9. Рычаг 29 суппорта одним концом взаимодействует с гидроцилиндрами 14, 15, 16 и 17, а другой конец рычага зажат между концом пружины 24 и шатуном 22. Суппорт 9 опирается роликом 13 на паз 12 или на штоки гидроцилиндров 14 и 15. Упор 30 суппорта взаимодействует с компенсирующими устройствами на позициях 1 и...

Станок для доводки желоба внутреннего кольца шарикоподшипника

Загрузка...

Номер патента: 178278

Опубликовано: 01.01.1966

Авторы: Надир, Соколов

МПК: B24B 19/06

Метки: доводки, внутреннего, станок, желоба, шарикоподшипника, кольца

...выполнение станка обеспечивает доводку желоба без искажения его геометрии при высокой чистоте обраоотанцой поверхцости.На чертеже изображена схема описываемого станка,Заготовка 1 вцутренцего кольца шарикоподшипцика с предварительно прошлифовацным желооом устацавливаетс 51 В цеподвижцые цен 1 ры 2 и 3 и приводится во вращение электродвигателем 4 посредством поводка б.С помощью цецтра 2, на котором крепится лимб б, устанавливается положение желоба относительно оси поитира 7,Притир 7 в виде проволоки,цой мелкозернистым абразивом,цим концом при помощи эластич. с валом двигателя 9, сообщающ щецие, и пропущен через напра верстия двух опор 10. Опоры 10 ца основании 11 ц находятся по 5 см пружин (ца чертеже це изоб здаюшцх необходимое радцалы...
