B24B — Станки, устройства или способы для шлифования или полирования

Страница 191

Устройство для упрочнения плоских поверхностей деталей

Загрузка...

Номер патента: 856771

Опубликовано: 23.08.1981

Авторы: Бондарь, Мороз

МПК: B24B 39/00

Метки: плоских, поверхностей, упрочнения

...2перекатывают ролики 5 по фигурной торцовой поверхности Фланца 9. Перемещаясь по пологой части кулачка, роликисжимают пружины 7, а при смещении котвесной части они выталкиваются пружинами 7 в направлении упрочняемойповерхности, При возвратно-поступательных движениях штоков в направляющих отверстиях корпуса вибрирующиешарики оказывают ударное воздействиена обрабатываемую деталь. Частота ударов зависит от частоты вращения шпинделя, величины подачи стола станка,количества шариков в устройстве, асила удара - от геометрии кулачковФланца 9, характеристики пружини т.д Многократное ударное воздействие.шариков упрочняет поверхностьобрабатываемой детали, изменяет микрогеометрию поверхности.Движение штоков и упрочнителей мож-,но изменять путем...

Способ упрочнения деталей поверхностным пластическим деформированием

Загрузка...

Номер патента: 856772

Опубликовано: 23.08.1981

Авторы: Дрозд, Шевченко, Сидякин

МПК: B24B 39/00

Метки: упрочнения, поверхностным, деформированием, пластическим

...изгиб стальных образцов диаметром Ов = 10 мм, упрочненных обкаткой роликами ОР = 20 ммпо различным режимам приведены втаблице.Из рассмотренных данных таблицывидно, что максимальная долговечность образцов достигается при условии, когда= ЕР, т.е. когдавеличины г и Р отвечают нх оптимальным значениям (в таблице подчеркнуты), вычисленным по предлагаемым 15 формулам. Так, для образцов серииа из стали 30 (б Р = 0,15) оптимальными будут значения го т = 1,8 мми Ропт = 96 кгс; для образцов сериид из стали 30 ю ГСА ( ЕР = О, 09) - со ответственно гог,т = 3,45 мм и Ровт =138 кгс и т,д, Отклонение б; от(равно как и г от г) в любуюсторону приводит к снижению долговечности образца детали при всех 25 глубинах ЬТаким образом, применение...

Устройство для обработки поверхностей деталей пластическим деформированием

Загрузка...

Номер патента: 856773

Опубликовано: 23.08.1981

Авторы: Кот, Фельдман

МПК: B24B 39/02

Метки: поверхностей, пластическим, деформированием

...14 опи 3 8567 рается через упорный подшипник 15 обойма ч с коническими роликами 3.Устройство работает следующим образом.Под действием пружины 7 рейка 6 находится в крайнем правом положении, а золотник обеспечивает подвод масла в полость А, шток 10 находится в крайнем левом положении.При этом винт 4, обойма 4 и роли- О ки 3 находятся в крайнем правом положении, что соответствует минимальному размеру детали, При подводе устройства к вращающейся детали и контакте роликов 3 с обрабатываемой 15 поверхностью возникает крутящий момент, под действием которого поворачиваются нажимноч конус 2 и шестерня 5, смещается рейка 6, сжимая пружинуПри смещении рейки 6 перемещается 20 рычаг 8 и золотник 9. Масло начинает поступать в полость Б (фиг. 2),...

Раскатка

Загрузка...

Номер патента: 856774

Опубликовано: 23.08.1981

Автор: Натапов

МПК: B24B 39/02

Метки: раскатка

...и осевое перем3 8567щение. При этом вся раскатка передвигается вдоль оси, а деформирующиеролики, перекатывающиеся по обрабаты"ваемой поверхности и промежуточнымроликам 3, обрабатывают детапь 6.При вращении сепаратора 2 спаренные5деформирующие 1 и промежуточные 3ролики перекатываются по поверхностиопорного элемента 4, Благодаря описанной форме опорного элемента 4 и рас оположению его относительно детали 6,зазор между обрабатываемой и опорнойповерхностями по всему периметру остается постоянным, что обеспечивает нормальные условия накатывания, Размер дпо роликам 1 регулируется как в обычных роликовых раскатках осевым перемещением опорного элемента 4 относи, тельно сепаратора 2 с роликами припомощи гаек 7, к которым через упор Оный...

Устройство для крепления шлифовального круга

Загрузка...

Номер патента: 856775

Опубликовано: 23.08.1981

Авторы: Бессуднов, Васильев, Зудин, Ширяев

МПК: B24B 45/00

Метки: шлифовального, круга, крепления

...втулки 4, в которой возникают усилия, направленные к кругу,достаточные для его крепления наоправке при вращении. При раскреплении круга 6 к выступу 8 стакана 5прикладывают усилие по направлениюстрелки А и снимают стакан 5 с втулкой 4 с оправки,В устройстве по второму вариантуна конце 1 оправки выполнена кольцевая канавка 9, в которую входитвнутренний кольцевой выступ 10 втулки4 из упругого материала, заключеннойв стакане 5, опирающемся на круг6 своим основанием, Внутри стакана 5выполнен кольцевой выступ 11, внутренний диаметр которого меньше наружного диаметра втудки 4. Втулка4 выполнена в виде стакана, к днукоторого прижата головка штока 12,проходящего через дно стакана 5 и находящегося под воздействием пружины13 сжатия. На...

Устройство для подачи смазочно-охлаждающей жидкости

Загрузка...

Номер патента: 856776

Опубликовано: 23.08.1981

Авторы: Ефимов, Демидов

МПК: B24B 55/02

Метки: подачи, смазочно-охлаждающей, жидкости

...поверхности пришлифовании профилированными по радиусу абразивными кругами.Указанная цель достигается тем,что в гидроаэродинамическом сопле,имеющем козырек, охватывающий рабочую поверхность круга, и колеко, последнее выполнеко в виде поверхности 25усеченного конуса, ось которого располагается в плоскости, перпендикулярной оси вращения круга и является касательной оси рабочей поверхностикруга (к оси тора),На фиг. 1 изображено предлагаемоеустройство, общий вид; на фиг. 2 -разрез А-А на фиг. 1; на фиг. 3 -разрез Б-Б на фиг.Предлагаемое устройство имеет сопло 1 с пазом под шлнфовальный круг 2,состоящее из усеченной конусной части (колено) и соосно расположенного кней полого цилиндра, охватывающегорабочую поверхность шлифовальногокруга 2,Ось...

Устройство для подачи смазочно-охлаждающих жидкостей

Загрузка...

Номер патента: 856777

Опубликовано: 23.08.1981

Авторы: Худобин, Гурьянихин, Столяров

МПК: B24B 55/02

Метки: смазочно-охлаждающих, подачи, жидкостей

...2 и состоитиз кронштейна 3, сопла 4, котороеустановлено на штанге 5, перемещающейся в направляющих кронштейнах 3,двух сообщаюшийся гидроцилиндров(золотников) 6 и 7, соединенных гибкими трубопроводами 8. Поршень 9 гидроцилиндра 6 тягами О и штангой 5 50жестко связан с соплом 4 для подачиСОЖ, которое на выходе снабжено козырьком 11 с жесткой заслонкой 12, Поршень 13 гидроцнлиндрачерез вращающийся подпружиненный центр 14 воспри- з 5нимает возвратно-поступательное движе.ние вращающегося шпинделя 15 с установленным на нем шлифовальным кругом 2.Пружина 16 служит для создания 40силового замыкания в контакте шпинделя 15 с центром 14, Усилие пружины 16регулируется винтом 17.Сопло 4 с козырьком 11 и жесткойзаслонкой 12 устанвливается так, что...

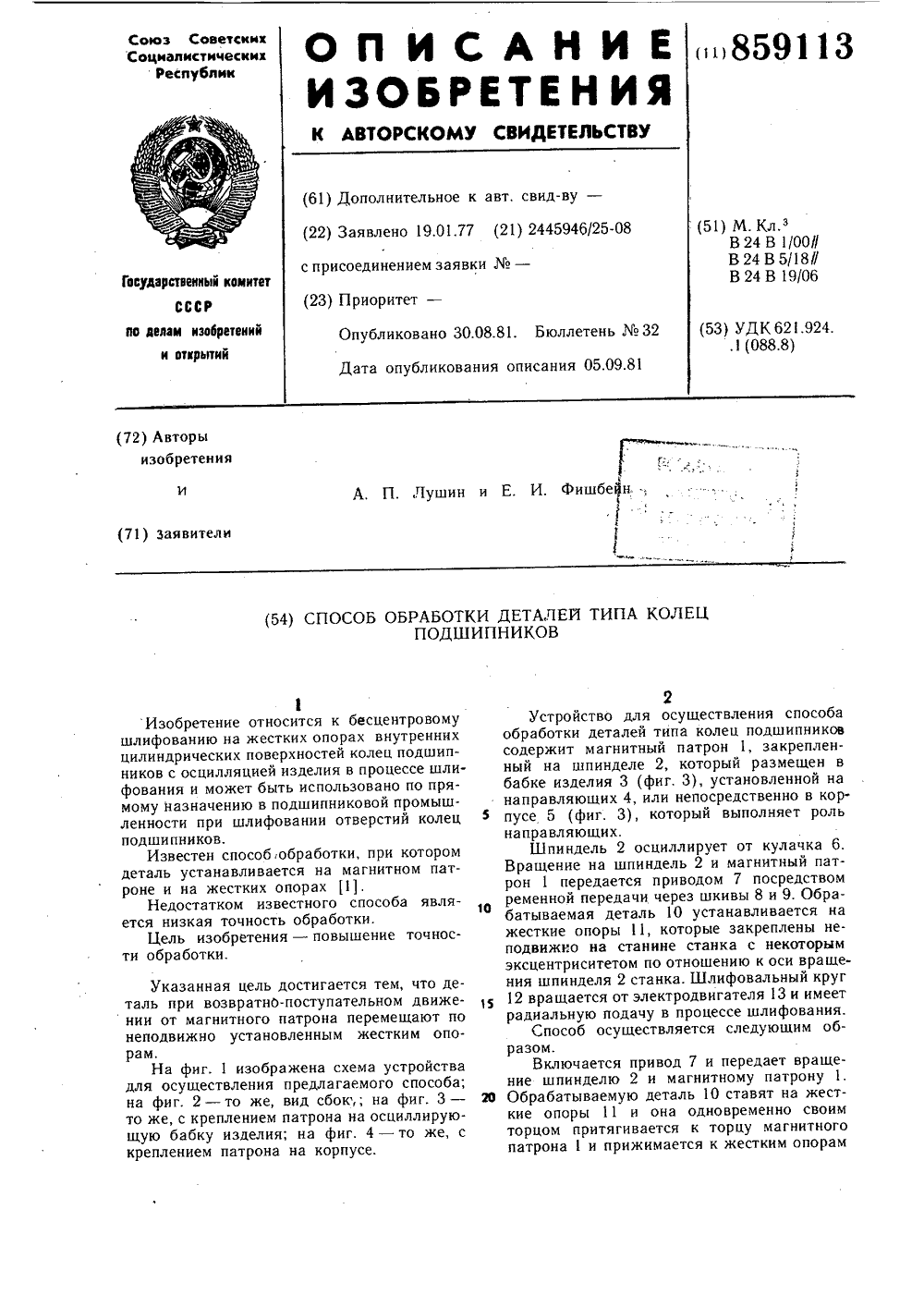

Способ обработки деталей типа колец подшипников

Загрузка...

Номер патента: 859113

Опубликовано: 30.08.1981

Авторы: Лушин, Фишбейн

МПК: B24B 1/00

Метки: колец, типа, подшипников

...5 (фиг. 3), который выполняет роль направляющих.Шпиндель 2 осциллирует от кулачка 6.Вращение на шпиндель 2 и магнитный патрон 1 передается приводом 7 посредством ременной передачи через шкивы 8 и 9. Обрабатываемая деталь 10 устанавливается на жесткие опоры 11, которые закреплены неподвижно на станине станка с некоторым эксцентриситетом по отношению к оси вращения шпинделя 2 станка. Шлифовальный круг 12 вращается от электродвигателя 13 и имеет радиальную подачу в процессе шлифования.Способ осуществляется следующим образом.Включается привод 7 и передает вращение шпинделю 2 и магнитному патрону 1.20 Обрабатываемую деталь 10 ставят на жесткие опоры 11 и она одновременно своим торцом притягивается к торцу магнитного патрона 1 и прижимается...

Способ обработки изделий периферией абразивного инструмента

Загрузка...

Номер патента: 859114

Опубликовано: 30.08.1981

Авторы: Иванов, Малов, Окунь

МПК: B24B 1/00

Метки: абразивного, периферией, инструмента

...ССР. -- = ( ЗДЕЛИЙ ПЕРИФЕРИЕЙСТРУМЕНТА Цель изобдительности оти цикла.Указанная цель достигается тем, что продольную подачу осуществляют путем обката деталей по окружности, концентрично расположенной относительно оси инструмента, с одновременным вращением деталей вокруг этой же оси, причем время одного оборота деталей больше времени обката.На чертеже показана схема способа обработки трех деталей, находящихся в положении загрузки (1), шлифования (11) и разгрузки (111).Абразивный круг 1 вращается вокруг оси с частотой П. Обрабатываемую деталь 2 закрепляют любым известным способом на плоской базовой поверхности 3. Установку детали по высоте производят с учетом величины снимаемого припуска. Это обеспечивается, например, за счет...

Устройство для шлифования цилиндрической поверхности

Загрузка...

Номер патента: 859115

Опубликовано: 30.08.1981

Авторы: Воробьев, Скундин, Воронов, Пустынцев

МПК: B24B 5/12

Метки: шлифования, поверхности, цилиндрической

...3. В цилиндре ползушки 6 эксцентрично оси вращающегося корпуса 3 закрепленашлифовальная головка 8, на наружной поверхности цилиндрического корпуса 9 которой установлены подшипники 10, На подшипниках 10 установлена П-образная рама 11, несущая электродвигатель 12. Шкив 13 электродвигателя посредством ремня 14 сое 5 динен шкивом 15, установленным на шпинделе 16 шлифовальной головки 8. Рама 11 соединена со станиной шарнирным звеном 17, удерживающим раму 11 в вертикальном положении и позволяющим совершать ей возвратно-поступательное движение.Устройство работает следующим образом, От привода вращение передается через шестерни 5 и 4 вращающемуся корпусу 3, который вращается вокруг своей оси в подшипниках 2 станины 1. При этом регулируемая...

Ведущий круг бесцентрово-шлифовального станка

Загрузка...

Номер патента: 859116

Опубликовано: 30.08.1981

Автор: Ковальчук

МПК: B24B 5/18

Метки: ведущий, бесцентрово-шлифовального, станка, круг

...а также деталей 5 крепления корпуса 3 вставки к фланцу ступицы 6.Так как корпус вставки легко выполнить сложной формы из высокопрочного материала, то его толщина значительно уменьшается по сравнению с толщиной перемычки круга с двумя карманами. За счет этого уменьшается длина непроизводительного участка поверхности круга, повышая качество обработки. Такая вставка обладает859116 Составитель А. Козловаехред А. Бойкас Корректор краж 915 Подписно дарственного комитета СССР изобретений и открытий Ж - 35, Раушская нйб д. 4/5 нт, г, Ужгород, ул. Проектная Шарош Редактор Е. ДичинскаЗаказ 7425/27 ВНИИПИ Госпо делам 13035, Москва иал ППП Пат повышенной прочностью, она не ломается при заклинивании, что ведет к увеличению надежности и долговечности...

Устройство для шлифования внутренних поверхностей обечаек

Загрузка...

Номер патента: 859117

Опубликовано: 30.08.1981

Авторы: Великанов, Гулгазарян, Калгушкин

МПК: B24B 5/40

Метки: шлифования, внутренних, обечаек, поверхностей

...катков 20в результате воздеиствия тормоза препятстнвует перемещению устройства вниз и оно, перемещаясь вверх и увлекаясь обечайкой, 859117наклоняется. Поскольку маятник 10 с грузом 12 всегда занимает вертикальное положение, то при этом наклоняется гидравлический цилиндр 8, что вызывает изменение давления поршня 13 на жесткость, вследствие чего уменьшается давление поршня 6 и тормозной колодки 5 на опорный каток. При уменьшении тормозного момента на каток устройство под действием собственного веса стремится переместится вниз. Однако при его перемещении вниз цилиндр 8 под воздействием, маятника 10 наклоняется в дру гую сторону, что вызывает увеличение давления поршня 13 на жидкость, а в результате - увеличение давления тормоза на...

Способ окончательной обработки торического желоба кольца упорного шарикоподшипника абразивным бруском

Загрузка...

Номер патента: 859118

Опубликовано: 30.08.1981

Авторы: Гаврилов, Колпаков

МПК: B24B 19/06

Метки: абразивным, шарикоподшипника, окончательной, упорного, торического, желоба, кольца, бруском

...кривизна профиля которой равна кривизне профиля обрабатываемого желоба, при этом абразивному бруску сообщают дополнительное качательное движение вокруг оси его цилиндрического кольца, пересекающей ось обрабатываемого кольца под тупым углом и расположенной в плоскости, перпендикулярной оси основного качательного движе 859113На чертеже показана схема реализации способа окончательной обработки желоба кольца упорного шарикоподшипника абразивным бруском.Обрабатываемое изделие 1 вращается вокруг своей оси. Абразивный брусок 2 вы полнен в виде части цилиндрического кольца с торической рабочей поверхностью, имеющей асимметричный профиль, кривизна которого равна кривизне профиля обрабатываемдго желоба. Радиус Й 1, определяющий расстояние...

Устройство для базирования и вращения деталей типа колец приборных подшипников

Загрузка...

Номер патента: 859119

Опубликовано: 30.08.1981

Авторы: Дайч, Бондаренко

МПК: B24B 19/06

Метки: типа, подшипников, вращения, колец, приборных, базирования

...само- устраняющегося коромысла 13 от пружины 14. Кольца. базируются в радиальном направлении на башмак 15 и приводной базирующий ролик 16, на которых выполнено по канавке 17 и 18, разделяющих пары базирующих поверхностей 19 и 20. Кольца 1 обрабатывают шлифующим кругом 21, установленным на бабке 22, вводимым внутрь обоих колец.15Устройство работает следующим образом.Механизмом загрузки (не показан) подает парами подлежащие обработке кольца 1 на приводной базирующий ролик 16 и башмак 15, затем прижимают прижимными приводными роликами 5 и 6 каждое кольцо 1 20 с равным усилием, обеспечиваемым пружиной 14, действующей на рычаги 11 и 12 через самоустанавливающееся коромысло 13 так, что кольца 1 приводятся во вращение с одинаковой скоростью...

Шлифовальный станок

Загрузка...

Номер патента: 859120

Опубликовано: 30.08.1981

Авторы: Топунов, Вайншенкер, Попов, Сахартов

МПК: B24B 19/14

Метки: станок, шлифовальный

...лопатка 5, закрепленная на столе 1 механизмами 3 и 4, получает возвратно- поступательное перемещение от привода 6 и вращение от механизма 2.Алмазный сферический круг 11 устанавливается на шпиндель 15, которому в процессе работы сообщается движение по четырем степеням свободы.Гидропривод 10 приводит во вращение шпиндель 15, а через понижающий редуктор и эксцентрик 16 сообщается ему качение относительно горизонтальной оси, перпендикулярной оси его вращения, проходящей через центр сферы круга 11, Пружина 17 осуществляет постоянный натяг эксцентрика 16 с плитой шлифовальной головки,7.Поворот шпинделя 15 относительно вертикальной оси сферы круга 11 осуществляется посредством разворота колонны 9 гидроцилиндром 18 через...

Контактный ролик для поджима шлифовальной ленты

Загрузка...

Номер патента: 859121

Опубликовано: 30.08.1981

Авторы: Суппес, Мигунов, Масюк

МПК: B24B 21/14

Метки: шлифовальной, ленты, ролик, поджима, контактный

...шлифовальной ленты, содержащий контактный элемент, смонтированный на корпусе, вращающемся на оси 11.Для достижения высокой точности обработки контактный элемент должен быть металлическим, однако в этом случае при.попадании между роликом и шлифовальной то лентой абразивного зерна или кусочков связки с несколькими абразивными зернами шлифовальная лента выходит из строя.Цель изобретения - повышение стойкости шлифовальной ленты за счет подвижности контактного элемента при встрече с пре пятствием. ия от попадания во внутазива и других частиц влен сальник 14, а в про859121 Формула изобретения иг,7 3рези торцовых буртов обода и крышек 8 и 9 - протекторы 15 и 16 из упругого материала,Контактный элемент ролика огибает движущаяся со скоростью Ч...

Устройство для ленточного шлифования лопаток

Загрузка...

Номер патента: 859122

Опубликовано: 30.08.1981

Автор: Алексенцев

МПК: B24B 21/16

Метки: шлифования, ленточного, лопаток

...образом, что плоскости, проходящие через ось симметрии 0 будут пересекать одинаковые профили на поверхностях копира 9 и лопатки 10. Опора 5 одевается на штангу 11 и имеет. возможность перемещения по ней на опорах качения 12. Кривизна профиля лопатки 10 по фактическому припуску обозначена Й. Кривизна оси штанги 11 обозначена Й 1. Устройство обеспечивает высокую точность обработки при условии Й = Й 1 Штанга 11 установлена с возможностью изменения кривизны ее применительно к каждой конкретной лопатке.Устройство работает следующим образом.Копирный 6 и рабочий 7 ролики совершают в плоскости 1 -по стрелкам б и г или в и д синхронные движения, а вся система копирования на опоре 5 перемещается вдоль оси 0 - 0 штанги 11 по стрелкам Е и Ж. Это...

Устройство для обработки деталей в псевдоожиженном абразиве

Загрузка...

Номер патента: 859123

Опубликовано: 30.08.1981

Авторы: Попенко, Мигунов

МПК: B24B 31/00

Метки: псевдоожиженном, абразиве

...на еекрышке 9 с положение)меющий в О.859123 формула изобретения юпг и Составитель А. КарелиТехред А. Бойкас ираж 915дарственного комитетаизобретений и открыЖ - 35, Раушская на нт, г. Ужгород, ул. аКорректор МПодписноеСССРийд. 4/5Проектная, 4 едактор Е. Дичи искаказ 7425/27 Шарош ВНИИПИ Гос по делам 113035, Москва Филиал ППП ПатВ центре газораспределительной решетки 2 закреплена штанга 11, несущая путевые упоры 12 и 13. На штанге установлены контактирующие с решеткой шайбы 14 и 15. Путевые упоры взаимодействуют с переключателем 16, управляющим перекрытием ме 5 ханизма (крана) 17, установленного в подводящем ожижающий агент трубопроводе 18. Выходной патрубок 19 соединяет кран 17 с камерой 5.Устройство работает следующим образом. 10...

Устройство для обработки деталей в псевдоожиженном абразиве

Загрузка...

Номер патента: 859124

Опубликовано: 30.08.1981

Авторы: Мигунов, Ермолаев, Масюк, Попенко, Танцюра

МПК: B24B 31/00

Метки: псевдоожиженном, абразиве

...в горизонтальное положениегазораспределительной решетки 1 корпуса 3,подвешенного на цепях 12 - 15, производится за счет установки кронштейнов 28 - 31, закрепленных на корпусе 3 с возможностью регулировки. Перемещение газораспределительной решетки ограничивается сверху иснизу упорами 32 и 33, причем упор 32 выполнен регулируемым,Для регулировки противовеса 16 в процессе эксплуатации корпус емкости 8 снабжен съемным люком 34 с уплотнением.Как один из вариантов выполнения уплотнение 5, расположенное между рабочейкамерой 2 и корпусом 3 газораспределительной решетки 1, выполнено в виде замкнутого упругого баллона, на внутренней и внешней поверхностях которого закреплены гибкие ленты 35 и 36, вторые концы которыхзакреплены соответственно...

Способ вибрационной обработки деталей

Загрузка...

Номер патента: 859125

Опубликовано: 30.08.1981

Авторы: Бабичев, Коломейцев, Санамян

МПК: B24B 31/06

Метки: вибрационной

...носит ударный характер.Цель изобретения - повышеводительности и улучшение качеботки. ла изобретени тки деташийся тем, ительносемые рат из эласе произ- зОтва обраИзобретение отно нию и может быть ис ционной обработки г зивно-полирующей м деталей. По основному авт. с способ вибрационной в упруго подвешанном щем колебания от виб обрабатываемые детал помещают в барабаны,но размещают в контейн щей средой 111.Поставленная цель достигается тем, что в устройстве заполняемые обрабатываемыми деталями и рабочей средой барабаны выполняют из эластичного материала, внутри их объема создают давление в пределах (0,5 - 3)10 вН/м, а контейнеру сообщают колебания с частотой 6,6 - 67 Гц при амплитуде,0,5 - 6 мм.Повышение производительности процесса...

Устройство для магнитно-абразивной обработки

Загрузка...

Номер патента: 859126

Опубликовано: 30.08.1981

Авторы: Базарнов, Ящерицын, Смоляк

МПК: B24B 31/10

Метки: магнитно-абразивной

...используют только силы магнитного поля. Ферроабразивный порошок в процессе обработки непрерывно переносится обрабатываемой поверхностью из одного рабочего зазора в другой, при этом часть его выбрасывается под действием центробежных сил на боковые поверхности полюсов, что уменьшает общее количество порошка в зоне обработки и приводит к снижению производительности. лорусской СР .:,.т ъ .На фиг. 1 показано устройство для полюсных наконечников с охватывающей рабочей поверхностью; на фиг. 2 - то же, для полюсных наконечников с плоской рабочей поверхностью.Устройство состоит из полюсных наконечников 1, расположенных по обе стороны обрабатываемой поверхности, и намагничивающих катушек 2 электромагнитов. На боковой поверхности полюсного...

Устройство для магнитно-абразивной обработки листовых материалов

Загрузка...

Номер патента: 859127

Опубликовано: 30.08.1981

Авторы: Дереш, Шихирев, Матросов

МПК: B24B 31/10

Метки: листовых, магнитно-абразивной

...при рабочей направленности магнитного поля, Справа и слева от блоков 7 установлены блоки 8, составленные из шайбтолщиной 0,1 - 1 мм, материал которых имеет магнитную проницаемость меньшую, чемматериал шайб блока 7 при той же напряженности магнитного поля. Слева и справаот блоков 8 установлены блоки 9 11, магнитная проницаемость материалов которыхсоответственно убывает при удалении отсредней части сердечников 3 и 4. Таким образом группы блоков 7 - 11 образуют на каждом из сердечников 3 и 4 полюсный наконечник в виде валка цилиндрической формы. Наоэтой поверхности выполнены концентраторымагнитного поля в виде рифлений (не показаны) для лучшего удержания ферропорошка.Устройство работает следующим образом,Магнитный поток, создаваемый...

Хонинговальная головка

Загрузка...

Номер патента: 859128

Опубликовано: 30.08.1981

Авторы: Кривчиков, Босин, Головко, Марченко, Ким

МПК: B24B 33/02

Метки: хонинговальная, головка

...конических поверхностях, образуя начальный конус. Угол 11 между образующей разжимного конуса и осью хонинговальной головки равен углу Емежду образующей 14 начального конуса шестерней и их осями. Ведомые шестерни 10 установлены в державках 15 с возможностью радиального перемещения. Каждая державка 15 шестерней 1 О закреплена на оси 16, установленной одним концом в корпусе 1,а другим - в кожухе 17, закрывающем механизм привода абразивных роликов 8. Державка 15 отжимается от кожуха 17 пружиной 18 и упором 19. Ведомая шестерня 10 связана с абразивным роликом 8 упругим элементом 20, например торсионом, одним концом закрепленным в шестерне 10, а другим - в абразивном ролике 8. Для фиксации верхней 6 и нижней 7 частей державок абразивных...

Устройство для доводки плоских поверхностей

Загрузка...

Номер патента: 859129

Опубликовано: 30.08.1981

Авторы: Никитин, Поляков, Проценко

МПК: B24B 37/04

Метки: поверхностей, доводки, плоских

...обоймы и пери рии дисков, а ограничительное кольцо з реплено на верхнем диске,На чертеже изображено предлагаемое устройство, разрез.Устройство имеет нижний доводочный диск 1 с наружным зубчатым венцом 2, верхний диск 3 с аналогичным зубчатым вен859129 Формула изобретения СостТехред Тираж ПИ Государст о делам изобМосква, Ж - ПП Патент,авитель А. Козлова А. Бойкас Корректор 915 Подписное венного комитета СССРретений и открытий35, Раушская наб., д. 4/5г. Ужгород, ул. Проектная арош едактор Н. Безроднаах аз 7425/27ВНИ 13035,илиал П 3цом 4, эксцентрично связанный со шпинделем станка с помощью конуса 5, и установленную с возможностью плоскопараллельного движения относительно доводочных дисков 1 и 3 обойму 6 с зубьями 7 на ее...

Устройство для алмазного выглаживания шеек коленчатых валов

Загрузка...

Номер патента: 859130

Опубликовано: 30.08.1981

Авторы: Козырев, Петров, Корнев, Одинцов

МПК: B24B 39/00

Метки: шеек, выглаживания, коленчатых, валов, алмазного

...через упомянутую двухступенчатую червячную передачу вращает узел нагружения втулки 5. На корпусе 1 установлен упор 15, ограничивающий осевое перемещение втулки 5.Устройство работает следующим образом.Корпус 1 закрепляется в резцедержателе токарного станка, в центрах которого установлена обрабатываемая деталь 16, например коленчатый вал. Устройство подводится к детали 16 до соприкосновения кольца 14 приводного ролика 13 с обрабатываемой поверхностью. При этом выглаживающий инструмент повернут вокруг оси вала 2 таким образом, что наконечник 6 поджимается к поверхности галтели детали 16, После этогоосуществляется вращение детали 16. Приводной ролик 13 устройства, вращаясь под воз. действием детали 16, через двухступенчатый червячный...

Шлифовальный шпиндель

Загрузка...

Номер патента: 859131

Опубликовано: 30.08.1981

Авторы: Власов, Маслов

МПК: B24B 41/04

Метки: шлифовальный, шпиндель

...возможностей с повышением точности и упрощение конст рукции шпинделяуказанная цель достигается тем,. что шпиндель выполнен полым, с фланцем и поводками, а планшайба снабжена пазами с шариками и хвостовикомсо штифтом, при этом планшайба смонтирована хвостовиком в отверстиишпинделя с воэможностью свободногоограниченного штифтом перемещения,амежду планшайбой и фланцем установ- М пена введенная в устройство пружина.859131 Формула изобретения О 3.14 Фи в. 2.Заказ 7426/28 Тираж 915 НИИ писи о лиан ППП "Патент", г. Ужгород, ул ктная,На фиг.1 показан.общий вид шпинделя, разрез; на фиг.2 - сечение А-А на фиг.1.Шпиндель содержит вал 1 с фланцем 2, смонтированный в пиноли 3 на подшипниках 4. Фланец 2 выполнен с двумя поводками 5,...

Устройство для крепления шлифовального круга

Загрузка...

Номер патента: 859132

Опубликовано: 30.08.1981

Авторы: Ширяев, Васильев, Бессуднов, Зудин

МПК: B24B 45/00

Метки: крепления, круга, шлифовального

...диска 4 установлены четыре штифта 7.В устройстве по второму варианту конец 1 оправки с наружной стороны круга 2 имеет два диаметрально про 859132тивоположных идентичных боковых упора 3, выполненных в частности, заодно целое с оправкой. Со стороныкруга 2 в упорах 3 выполнены два идентичнь.х глухих паза .8, расстояние между:концами упоров 3 меньше посадочйого отверстия круга 2. На конце 1оправки сидит съемный диск 4, в котором Эыподнены две диаметрально противоположные. одинаковые. прорези Б свыступами 9. Между кругом 2 и диском4 установлена пружина 6.Устройство по первому вариантуработает следущцим образом,После надевания круга 2 на оправ;ку устанавливают пружину 6 и диск 4..При нажатии на диск 4 пружина 6 сжимается, а прорези 5...

Способ управления процессом врезного круглого внутреннего шлифования

Загрузка...

Номер патента: 859133

Опубликовано: 30.08.1981

Автор: Аврутин

МПК: B24B 49/08

Метки: круглого, внутреннего, врезного, шлифования, процессом

...круга, об/мин;д и д в ,соответственно начальное и текущее значения диаметра круга ммдо - диаметр детали, мм,На чертеже приведена блок-схемасистемы управления, позволяющей осуществить првдлагаемый способ,Система состоит иэ блока 1 управления приводом, изделия 2, привода 3шлиФовального круга 4, установленного на еуппорте 5, привода б подачи,датчика 7 износа круга и блока 8 управления временем выхаживания.Способ осуществляется следующимобразом.По мере работы диаметр шлиФовального круга уменьшается. Датчик 7 вырабатывает сигнал, соответствующийтекущему значению диаметрабс круга.Этот сигнал поступает на вход блока1, управляющего частотой вращенияизделия 2. Частота вращения иэделия2 увеличивается по указанному выаезакону в такой мере,...

Устройство адаптивного управления круглошлифовальным станком

Загрузка...

Номер патента: 859134

Опубликовано: 30.08.1981

Авторы: Рюмкин, Хрыков

МПК: B24B 49/08

Метки: адаптивного, круглошлифовальным, станком

...шлифования, усилитель 9 и регулирующий орган 10 ставка.Входы сумматора 6 соединены спреобразователями 2 и 4, а выходс органом адаптивного управления,включающего .в себя регулирукщий орган 10 станка и последовательно соединенные элементы 7 Сравнения и усилитель 9. Второй вход элемента 7 соединен с задатчиком 8.Для управления станком по результатам измерения диаметра обрабатываемой детали служит командный блок 11,вход которого соединен с преобразователем 2, а выход - с регулирующиморганом 10 станка.859134 фор ируется сигнал, соответствующийу ругому отжатию обрабатываемой детаупруголи в направлении радиального усили яшлифования. Далее сигнал на выходесумматора б сравнивается в элемейте7 с заданным постоянным или переменным значением...

Устройство для правки фасонного шлифовального круга

Загрузка...

Номер патента: 859135

Опубликовано: 30.08.1981

Автор: Цейтлин

МПК: B24B 53/06

Метки: фасонного, круга, шлифовального, правки

...На качалке 3 закреплено зубчатое колесо11, находящееся в зацеплении с рейкой 8. образуя зубчато"реЕчный Приводкачалки.3. На качалке 3 выполненакаретка 12, служащая для установкиалмаэодержателя 13, Устройство можетиметь механизм радиального перемеще- Ония алмазодержателя с храповиком 14.Вращение храповику 14 передается отупора 15 через коромысло 16 алмазодержателя 13. Храповвк 14 выполнен ввиде гайки, находящейся в контакте 1с винтом 17. Для настройки на заданную ширину профиля служат продольныйвинт 18 и полэушка 19. Величина пере.мещения отсчитывается по лимбу 20.устройство работает следующим об- щразом;.От привода (не показан) реверсивное движение алмазному инструменту21 передается через рейку 8 и зубчатое колесо 11, а копир...
