Устройство для подачи охлаждающей среды при шлифовании

Загрузка...

Номер патента: 674881

Опубликовано: 25.07.1979

Авторы: Михин, Колесников

МПК: B24B 55/02

Метки: шлифовании, среды, охлаждающей, подачи

...точкой опоре 8, которая закреплена на кожухе 9, жестко соединенном с опорой 10. Рычаг 11 с ру. кояткой 12 жестко связан с камерой 1. Для уст. ранения возможной утечки охлаждающей среды через зазор наружу установлено уплотнительноеольцо 13. Продольная щель . 3 выполнена в ви е несквоэного паза с перфорацией (отверстия.), что обеспечивает керазъемность камеры в данном сечении, а за счет гибкости (кежесткос. ти) стенки камеры кз-эа ослабления сечения ее достигается дополнительное уплотнение в зазоре между камерой 1 к плакшайбой 4 по длине щели. Камера 1 выполнена иэ упругого антифрикциоккого материала, например фторопласта, и ус. тановлена в планшайбу 4 с небольшим натягом. В результате под действием избыточного давления устраняется...

Устройство для очистки проволоки

Загрузка...

Номер патента: 676421

Опубликовано: 30.07.1979

Авторы: Трофимов, Гарибян, Скакунов

МПК: B24B 5/38

Метки: проволоки

...для очистки проволоки снабжечонаправляющей трубкой, конец которойшарнирно соединен с приводным диском, агруз установлен,на трубке с возможность 1 орегулировки его положения,0 На чертеже изображено предлагаемоеустройство, общий вид.Устройство содержит абразивный круг 1,внутренняя поверхность которого имеет рабочий конусный участок 2. Соосно абразив 5 ному кругу 1 установлен диск 3, выполненный в данном случае в виде полого вала,связанного с приводом 4. Устройство снабжено направляющей трубкой 5, Проволокаб, намотанная на барабан 7, пропущена чеО рез абразивный круг 1, направляющуютрубку 5, полый вал 3 и вытягивается изустройства валками 8, На направляющейтрубке 5 установлен груз 9, который закреплен в определенном месте...

Способ бесцентрового шлифования

Загрузка...

Номер патента: 676422

Опубликовано: 30.07.1979

Авторы: Черенов, Дербунов

МПК: B24B 19/11

Метки: шлифования, бесцентрового

...подачу, после чего к детали прикладывают под углом Р к плоскости расположения осей детали и шлифовального круга 5 (ось круга 5 на фиг. не показана) дополнительную радиальную силу Р, не зависящую от усилий шлифования. Радиальная сила Р расположена в плоскости вращения детали, которая совпадает с плоскостью симметрии внутренней базовой поверхности детали. Затем подводят к детали 1 шлифовальный круг 5 и производят обработку торцов и наружной поверхности детали, причем отвод шлифовального круга 5 производят несколько раньше оковчания шлифования кругом 4. Это особенно важно при шлифовании без использования дополнительной силы Р. Сила Р необходима для надежной установки обрабатываемой детали в плоскости ее вращения, чтобы исключить влияние...

Устройство для магнитно-абразивной обработки изделий

Загрузка...

Номер патента: 676423

Опубликовано: 30.07.1979

Авторы: Ключникова, Подсобей, Пашков

МПК: B24B 31/10

Метки: магнитно-абразивной

...возможность образованиия большого количества зазоровравкоудаленных от единого центра, что обеспечивает воз-, можность перевода обрабатываемых изделий из одного рабочего зазора в другой зазор с различной зернистостью ферромагнитного порошка для получения необходимой чистоты обработки.На чертеже схематически изображено предлагаемое устройство для магнитно-абразивной обработки изделий,676423 НПО Поиск Заказ 1536Изд.427 Тираж 101Подписное пография, пр. Сапунова, 2 Расположенные по окружности электромагниты 1 снабжены механизмами 2 радиального перемещения и образуют электромагнитную систему с рабочими регулируемыми зазорами 3, образованными противоположными полюсами соседних электромагнитов.Установленное на валу привода (на черт. не...

Устройство для разжима инструмента хонинговального или доводочного станка

Загрузка...

Номер патента: 676424

Опубликовано: 30.07.1979

Авторы: Гончаренко, Плотник, Приблуда

МПК: B24B 33/06

Метки: станка, разжима, хонинговального, инструмента, доводочного

...двигателя 11 привода вращения инструмента.Определение высшей точки обрабатываемой поверхности производится в начале цикла при движении инструмента вдоль 20 детали на установочной скорости. При ускоренном разжиме инструмента на вход сравнивающего устройства 8 от задатчика мощности 9 подается напряжение задания, соответствующее мощности холостого хода 25 привода вращения инструмента и напряжение с выхода датчика 10, соответствующее фактической мощности двигателя вращения инструмента.После касания брусками инструмента об рабатываемой детали (на чертеже не пока676424 разжим инструмента, и включает рабочу:о скооость движения инструмента вдоль детали,Поперечное положение брусков будет со ответствовать высшей точке обрабатываемой...

Способ обработки торцовых поверхностей деформирующим роликом

Загрузка...

Номер патента: 676425

Опубликовано: 30.07.1979

Автор: Данилов

МПК: B24B 39/00

Метки: деформирующим, торцовых, поверхностей, роликом

...модеиствия с изожительный эфобраоотки 1 нежеерхностей овленным Изобретение относится к способам обработки поверхностно-пластическим деформированием плоских и фасонных торцовых поверхностей,Известны способы обработки роликом, ри котором изделию сообщают вращение,инструменту, установленному под углом оси вращения изделия - вращение и двиение подачи 1,Недостатком таких способов является то, что ось деформирующего ролика устанавливают в плоскости подачи инструмента.Такая установка характеризуется значительной площадью контакта инструмента с обрабатываемой поверхностью, поэтому для обеспечения требуемого удельного давления необходимо значительное усилие взаимодействия ролика с изделием.Целью изобретения является уменьшение усилия...

Устройство для раскатывания отверстий

Загрузка...

Номер патента: 676426

Опубликовано: 30.07.1979

Авторы: Гольц, Браславский, Топычканов

МПК: B24B 39/02

Метки: отверстий, раскатывания

...от него, и односторонним упором.На фиг. 1 изображено предлагаемое устройство, в рабочем положении; на фиг.2 - , то же, в положении вывода его из отверстия 1 на ускоренной подаче,Деформирующий элемент, например ролик 1 (фиг. 1), размещен в пазу активного сепаратора 2, установленного концентрично опорному ролику 3 на одной оси 4 с ним,Опорный ролйк 3 имеет кольцевой бурт,который удерживает рабочий ролик 1 отосевого смещения при работе. Ось 4 с опорным роликом 3 и сепаратором 2 помещеныв расточках разъемной люльки 5 коробчатой формы, шарнирно соединенной с корпусом 6, подпружиненной относительно егопружиной 7 через серьгу 8. Усилие пружины регулируется гайкой 9.В рабочем положении сепаратор 2 фиксируется упором 10, а во время вывода...

Устройство для пластического деформирования конических поверхностей

Загрузка...

Номер патента: 676427

Опубликовано: 30.07.1979

Авторы: Миркин, Васильев

МПК: B24B 39/04

Метки: деформирования, поверхностей, пластического, конических

...собой неполные витки резьбы, заполненный шариками, причем концы каждого из участков соединены каналом возврата.Предлагаемое изобретение является дальнейшим усовершенствованием устройства по авт. св.429939 и отличается от него тем, что винтовой паз снабжен отсекателями, предназначенными для направления движения шариков в канал возврата,Такое усовершенствование позволяет улучшить технологию нарезания винтового паза и повысить качество обработки.На фиг. 1 схем ати чески и зоб р а жено устройство; на фиг, 2 - сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг.1; на фиг. 4 - сечение В - В па фиг. 3,Устройство выполнено в виде корпуса 1 с винтовым пазом 2, выходящим на торцы корпуса. В винтовом пазу 2 находятся шарики 3....

Контактный пневматический прибор для контроля диаметра отверстия

Загрузка...

Номер патента: 676428

Опубликовано: 30.07.1979

Авторы: Рюмкин, Шлейфер

МПК: B24B 49/02

Метки: прибор, диаметра, пневматический, контактный, отверстия

...от измерительного преобразователя 1, Требуемый коэффициент пропорциональности устанавливают путем изменения постоянной времени инерционного звена 2.Пороговый элемент 5 настраивают на срабатывание,при уровне сигнала на выходе элемента 4 сравнения, соответствующем заданной глубине врезания, а пороговый элемент 6 - при уровне сигнала на выходе элемента 4, соответствующем скорости20 Составител гапон дактор М. Кузне Техред А. Камышнцков орректор Л. Брахнцна Изд,427 Тираж 1015 Подписное ударственного комитета СССР по делам изобретеиив и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Заказ 1536/7 11 ПО Поиск Гипография, ир. Сапунов изменения измерительного сигнала, несколько большей нулевой.Прибор работает следующим ооразом, После черновой...

Устройство для автоматической стабилизации температуры шлифования и качественных характеристик шлифуемых деталей

Загрузка...

Номер патента: 676429

Опубликовано: 30.07.1979

Авторы: Лебедев, Романцев, Усов

МПК: B24B 49/08

Метки: шлифования, автоматической, шлифуемых, температуры, качественных, стабилизации, характеристик

...дифференцирующие блоки 8 и 9, орган сравнения 10, задающее устройство 11, блок 12 закона управления, логические блока 13 и 14 выбора параметра управления и исполнительных органов, арифметические блоки 15 и 16 контроля текущего значения глубины прпжогав зависимости от времени теплового воздействия и текущих значений температурТи Т а также исполнительные органы 2017, 18 и 19,При управлении процессом шлифованияпо глубине прижога текущие значения контактной и импульсной температур поверхности в зоне шлифования, поступающие с 25выхода датчика 2 на вход интегрирующегоблока 7, который производит интегрирование дискретных значений температуры,формируя на выходе непрерывный сигнал,усиливаются вспомогательными усилител ями 4, 5 и 6. После...

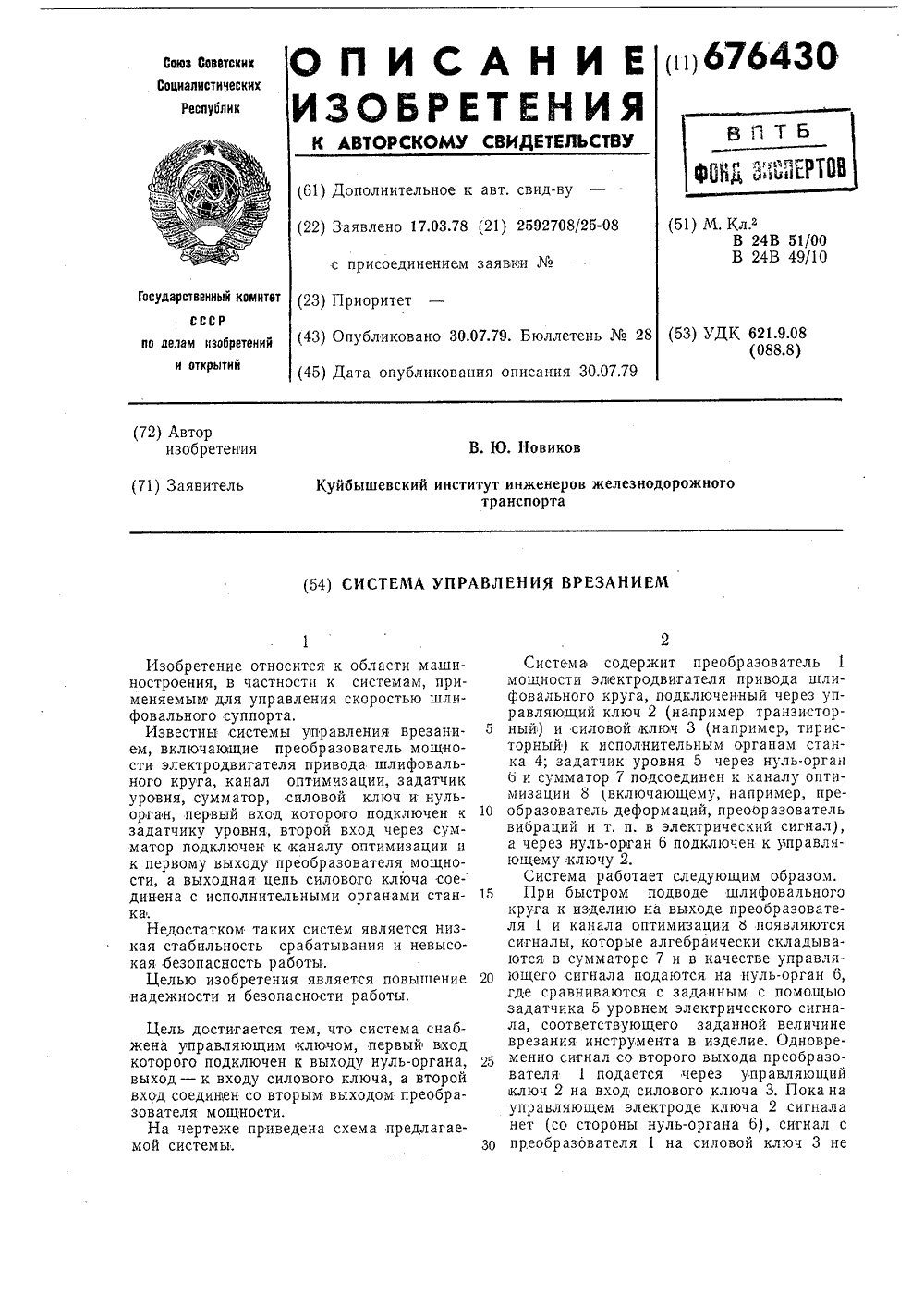

Система управления врезанием

Загрузка...

Номер патента: 676430

Опубликовано: 30.07.1979

Автор: Новиков

МПК: B24B 51/00

Метки: врезанием

...преобразователь деформаций, преооразователь вибраций и т. п. в электрический сигнал), а через нуль-орган 6 подключен к управляющему ключу 2.Система работает следующим образом.При быстром подводе шлифовального круга к изделию на выходе преобразователяи канала оптимизации б появляются сигналы, которые алгебраически складываются в сумматоре 7 и в качестве управляющего сигнала подаются на нуль-орган 6, где сравниваются с заданным с помощью задатчика 5 уровнем электрического сигнала, соответствующего заданной величине врезания инструмента в изделие, Одновременно сигнал со второго выхода преобразователя 1 подается через управляющий ключ 2 на вход силового ключа 3. Пока на управляющем электроде ключа 2 сигнала нет (со стороны...

Ленточно-шлифовальный станок для обработки лопаток

Загрузка...

Номер патента: 676438

Опубликовано: 30.07.1979

Авторы: Мигунов, Масюк

МПК: B24B 21/16

Метки: станок, ленточно-шлифовальный, лопаток

...зацепления), жестко закрепленной на кронштейне 13; привод механизма обката, содержащий электродвигатель с редуктором 14, на выходном валу которого закреплен эксцентрик 15, шарнирно соединенный шатуном 16 с люлькой 5 механизма обката; контактный копир 17, установленный в пиноли 18 механизма 19 подачи, корпус 20 которого закреплен на станине 21; механизм натяжения ленты, выполненный в виде коромысла 22 с осью 23 поворота, причем на коромысле установлен электродвигатель 24, шкив 25 которого гибкой переда.чей 26 соединен с шкивом 27, закрепленным на валу 28 приводного шкива 1.Отличительной особенностью станка является то, что механизм обката (вместе сприводом) установлен на плите 29, снабженной цапфой 30, имеющей...

Режущий инструмент

Загрузка...

Номер патента: 677882

Опубликовано: 05.08.1979

Авторы: Ткач, Пилипенко, Голуб, Воронков

МПК: B24B 3/48

Метки: режущий, инструмент

...режущий инструмент не обеспечи.вает повышения производительности при обработ 16ке материала и пользование им связано с большими затратами энергии,(Цель изобретения - снижение энергоемкостии повышение производительности при обработкематериала, 5Достигается это тем, что поверхность фаскизаточки в зоне, прилегающей к режущей кромке,выполнена вогнутой, а в зоне, удаленной от режущей кромки - выпуклой, с уменьшающимсяуглом наклона у передней грани пластины, По- фверхность фаски заточки лезвия в зоне, удален.ной от режущей кромки, выполнена прямолинейной, с постоянным углом наклона. торско-технологическии институтции и автоматизации м вид сбоку.Режущий инструмент выполнен из твердой металлической пластины 1, имеющей отверстия для ее...

Способ плоского шлифования

Загрузка...

Номер патента: 677883

Опубликовано: 05.08.1979

Авторы: Белостоцкий, Дегтяренко

МПК: B24B 7/00

Метки: шлифования, плоского

...на фиг, 3 - график изменения температуры шли о фования Т С в зависимости от продолжитель 1 ностивремени т от начала контакта круга с изделием.Шлифовальный крут 1 устанавливают на шпиндельной бабке. Изделие 2 (например, резец) за крепляют на столе станка. Кругу сообщают вра-цение с заданной скоростью резания Ч - й;движе. ние осцилляции Чос, в направлении, перпендикулярном оси вращения круга, Крут вводят в контакт с обрабатываемой поверхностью изде. 2 о лия. Припуск величйной Ь снимаютв течейие времени-т , азатем "в течение-времени т, - топроизводят выхаживание. Для съема припуска кругу придают движение со скоростью врезания Чвр, изменение которой производят в соответ. 25 ствии с уравнением2ч ч ео )вр о где ЧвР - скорость врезания...

Камнеобрабатывающий конвейер

Загрузка...

Номер патента: 677884

Опубликовано: 05.08.1979

Авторы: Горянин, Шапиро, Розенблюм, Антонов, Насыбулин, Барский, Лейченко, Ушеренко

МПК: B24B 7/22

Метки: конвейер, камнеобрабатывающий

...19 или несущие их на пружинах 20, рычаги расфиксации 21 с осью 22, взаимодействующей с пазом 23 рычага - захвата 17 и нажимньпии роликамн 24, свободно установленными26 на оси 22,На осях 25 свободно вращаются ролики 26,Ролики 26 катятся по направляющим 27. На.жимной ролик 24 рьлага расфиксации 21 при:-разжиме подводимой опоры 19 взаимодействуетс упором расфиксации 28, а при зажиме подводи.мой опоры 19 - с упором фиксации 29,Цепной транспортер 1 через звездочки 30, 3132 и цепь 33 кинематически связан с приводнымустановочным рольгангом 2, содержащимведущие звездочки 34, ведомые звездочки 35и цепи 36, несущим свободно вращающиеся ро.лики 37.Ролики 37 перекатываются по копирной ли.нейке 38, содержащей заходной участок 39, го.ризонтальный...

Устройство для обработки кромок листа

Загрузка...

Номер патента: 677885

Опубликовано: 05.08.1979

Авторы: Воробьев, Приемский, Попов, Шастный, Гинзбург, Ефремов

МПК: B24B 9/00

Метки: листа, кромок

...листа со- З держит опоры 1 для установки подлежащегообработке листа 2. Подвижно вдоль опор 1, надними, установлен портал 3 с перемещаемой отзлектропривода (на чертеже не показан) по не, му кареткой 4, На каретке 4 установлен пово- Е ротный крут 5, связанный с кронштейном 6.На кронштейне 6 в шарнирных опорах 7 смон.тирована зубчатая рейка 8, на которой посред.ством гидромотора 9 и опорных роликов 10перемещается поворотный корпус 11 со шлифо. . вальнымкругом 12, Юлифовальный круг можно устанавливать на различной высоте.Устройство работает следующим образом,На опорь 1 устанавливается лист 2, Портал 3подводится кобрабатываемой кромке листа 2,после чего каретка 4 устанавливается над листом так, чтобы новоротньщ корпус 11 и шлифо,вальный...

Устройство для безэлеваторной обработки шариков

Загрузка...

Номер патента: 677886

Опубликовано: 05.08.1979

Авторы: Добрынин, Филонов

МПК: B24B 11/02

Метки: шариков, безэлеваторной

...6 инструмента 4 производится вне станка, После запол о пенияшариками диск 1 собирается с торовым баллоном скобами 16, при этом в камеру 9 подводится среда под давлением, меньшим рабочего, после чего в собранном виде они поворачиваются рабочим тдрцом вниз и устанавливаются на 25 станок соосно собранному с шариками 10 дис. ку 3. Перед началом обработки снимаются ско-. бы 16, фиксатор вводится в паэ наружного коль. ца 13, регулируется определенное расстояние между торцами дисков 1 и 3, поддерживаемое в зо процессе обработки постоянным, подводится в камеру 9 среда под давлением.Требуемая величина прижимного усилия, не. обходимого для обработки шариков, обеспечивается за счет увеличения размеров под действием З 5 среды под давлейием...

Способ автоматического управления процессом обработки шариков

Загрузка...

Номер патента: 677887

Опубликовано: 05.08.1979

Авторы: Угольников, Махаринский, Филонов

МПК: B24B 11/02

Метки: процессом, шариков

...поступает через усилитель переменного тока на электромагнитную катушку 9 распределителя 10, который открывая сливную магистраль меняет давление в гидроцилиндре 2.Формула изобретения .Способ автоматического управления процес.сом обработки шариков, включающий измене.ние величины прижимного усилия, отличаюИзобретение относ ся к машиностроению,ипннковой промышлен-,пользовано при обработпниковой промышленпреимущественно поности, и может бытьке шариков для подши ности.Известны способы ния процессом обрабо изменение величины пНедостатками таких лая эффективность и н ческого процесса обра производительность. автоматического управле- а ки шариков, включающие ижимного усилия 111способов являются маестабильность технологиботки шариков,...

Устройство для обработки сферических поверхностей деталей

Загрузка...

Номер патента: 677888

Опубликовано: 05.08.1979

Автор: Смирнов

МПК: B24B 11/10

Метки: поверхностей, сферических

...НИИПИираж 1012 з 4473/6исное Филиал ППП "Патент 1 .Ужгород, ул, Проектная, 4 3поднимают рычаг 4, устанавливают гриб с заго.товками в полость притйра и опускают рычаг,опирая его на шарнир 5,При включении двигателя 11 водило 2 начина.ет вращаться с угловой скоростью ы,. Наклонная ось Х притира 1, установленная на водиле2, при своем движении описывает коническуюповерхность, а притир вращается вокруг оси Хотносительно водила с угловой скоростью ы рав.ной по величине со Но направление относительной угловой скорости ы, противоположно сотак как гибкий элемент 6, связывающий притир1 со станиной 7, не позволяет притиру 1 прова.рачиваться вокруг оси Х в абсолютном вращении,Результирующим движением притира 1 в этом 15случае будет вращение...

Способ блокирования оптических деталей

Загрузка...

Номер патента: 677889

Опубликовано: 05.08.1979

Авторы: Деревенский, Дулькин, Майстренко

МПК: B24B 13/00

Метки: оптических, блокирования

...одинаково и од.новременно, форма сопрягаемых поверхностейдетали и планшайбы изменяется идентично, таккак температура и скорость понижения ее вовсех точках объема детали и нланшайбы поддерживается одинаковой, При повторении процессовпогружения, выдержки и дальнейшего регулируемого охлаждения перед операцией окончательной доводки обрабатываемой поверхности детали уменьшается возможное влияние деформациисмоляных шариков при обработке от действияинструмента и изменения температуры. В резуль.тате этих мер деталь после закрепления на планшайбе находится в ненапряженйом разгруженномсостоянии, и заданная при обработке точностьне ухудшится после расклейки,При реализации предлагаемого способа необ.ходимо соблюдать, следующую...

Многоэлементный инструмент для шлифования и полирования оптических поверхностей деталей

Загрузка...

Номер патента: 677890

Опубликовано: 05.08.1979

Авторы: Хохленков, Якимахо, Лысянный, Шульман, Глеб, Городкин

МПК: B24B 13/00

Метки: многоэлементный, шлифования, полирования, инструмент, поверхностей, оптических

...упругой мембраны 4 с нанесенным на нее слоем электропроводящего материала 5 с одной стороны и прикрепленными к ней рабочими элементами 6 с другой стороны, диэлектрических перегородок 7, образующих с электродом 2 и мембраной 4 полость, заполненную электрореологической суспензией 8. Многоэлементный инструмент устанавливается на обрабатываемую деталь 9, покры. тую слоем абразивной жидкости 10. Деталь 9 приводится в движение от внешнего источника677890 Формула изобретения Составитель А, К Техред З,Фанта ва Корректор Е. Пап дактор И. Карпас Заказ 4473/6 Подписное го комитета ССий и открытий Тираж 1012 ИИПИ Государственнпо делам изобрет 3035, Москва, Ж, ЦН(на схеме не показан). Напряжение к электро.дам подводится от источника...

Инструмент для зачистки поверхности изделий из древесины, облицованной шпоном

Загрузка...

Номер патента: 677891

Опубликовано: 05.08.1979

Автор: Кириенко

МПК: B24B 21/04

Метки: поверхности, облицованной, шпоном, зачистки, древесины, инструмент

...фиг. 1 изображена рабочая поверхностьинструмента; на фиг. 2 - разрез А-А фиг.1.Инструмент для зачистки поверхности изде. .ф лий из древесины, облицованной шпоном, состо.ит из режущих элементов 1, выполненных, например, из стальных пластин, вложенных в па- зы 2, идущие 1 ло кривым в нижней части кор.пуса 3 рабочего диска инструмента от центра 1 ф к периферии, и выступающих кромками за корпус на 2 - 4 мм. Сцепление инструмента осуществляется посредством вогнутой сферической поверхности 4 в торце вала 5, причем края торцо.вой части вала оканчиваются симметрично расположенными выступами 6. Вал вогнутой сферической торцовой поверхностью 4 опускается в гнездо на корпусе инструмейта, выполненное в виде выпуклой сферической поверхности 7...

Устройство для ленточного шлифования

Загрузка...

Номер патента: 677892

Опубликовано: 05.08.1979

Авторы: Мигунов, Бакши-Сарач, Гринченко

МПК: B24B 21/12

Метки: ленточного, шлифования

...1 выполнены с абразивным покрытием. Абразив ное покрытие может быть нанесено на специально предназначенный для этого ролик известными приемами, например алмазный порошок мо. жет быть закреплен гальваническим методом.Для изготовления ролика могут быть исполь зованы специальные и стандартные алмазные и абразивные круги.При работе устройства со специальным при. водом (на чертеже не показан) приводится во вращение контактный ролик 1, который сооб. щает вращение абразивной ленте 2. Лента обра-. батывает поверхносп Б детали 5, а торец кон. тактного ролика, покрытый абразивом - торцы Т детали.Черновое и чистовое шлифование поверхности Б детали можно производить без снятия де, Редактор И. Карпа 012 Подписноеенного комитета СССРений и открытий,...

Устройство для вибрационной обработки деталей

Загрузка...

Номер патента: 677893

Опубликовано: 05.08.1979

Авторы: Повидайло, Щигель, Афтаназив

МПК: B24B 31/06

Метки: вибрационной

...удаленияжидкости, . выйолнены значительно большими проходного сечения системы подачи жидкости;При сообщении контейнеру 1 колебаний от вибровозбудителя 2 они передаются стенками контейнера 1 обрабатывающей среде и обраба.тываемым деталям,; Под действием вибрации обрабатывающая среда и детали перемещаются в конгейнере; соударяясь между собой, детали обрабатываются. На протяжении всего цикла обработки в контейнер 1 насосом 3 по трубопроводу 4 через разбрызгиватель 5 подается,жидкость из бака. отстойника 13. Сбработанная жил", кость вмеСте с продуктами износа обрабатыва.ющей среды и обрабатываемых деталей удаляется иэ контейнера 1 через сливные отверстия 6 в его днище, гибкий трубопровод 7, верхнюю проточную камеру 10 и сливной...

Установка для вибрационной обработки деталей

Загрузка...

Номер патента: 677894

Опубликовано: 05.08.1979

Авторы: Нахаев, Денисов

МПК: B24B 31/06

Метки: вибрационной

...полый вал 11 проходитвал 13 вспомогательного вибратора с закреплен.ными на нем дебалансами 14. Вал 13 вращаетсяв опорах, установленных в кожухах 15, которыеупруго подвешены на пружинах 16 и неподвижно соединены с полым валом 11, Выходной ко.нец вала 13 эластичной муфтой 17 соединен сдвигателем 18, Отверстия 19 в контейнере 1 эакрыты эластичными уплотйениями 20.Описанная установка работает следующимобразом. Детали 3 загружаются в контейнер 1внавал. Электродвигателем 8 через эластичнуюмуфту 7 сообщается вращательное движение валу 5 с дебалансами 6, Контейнер 1 и среда за.грузки приходят в колебательноедвижение, сре.да кромеэтого вращается, Одновременно с за.пуском двигателя 8 осуществляется запуск индивидуального вибропривода тела 9,....

Способ магнитно-абразивной обработки изделий

Загрузка...

Номер патента: 677896

Опубликовано: 05.08.1979

Авторы: Базарнов, Ящерицын, Смоляк, Сакулевич

МПК: B24B 31/10

Метки: магнитно-абразивной

...порошок оказывается " "расположенным в межполюсном пространстве содноименной полярностью. В таком межполюс.ном прэстранстве магнитное поле неоднородно 15йгйййейтего возрастает в направлении к по.верхности обрабатываемого изделия. На ферроабраэивный порошок, расположенный в межполюсном пространстве с одноименной полярностью,действует выталкивающая сила, пропорциональ. 20юя магнитному моменту частицы и градиентумагнитного поля. Поэтому ферроабразивный порошок выталкивается иэ межполюсного пространства в направлении к обрабатываемой поверхности, осуществляя дополнительный прижим его 25к изделию. Такое увеличение давления ферроабразивнбго порошка, ведет к повышению произвоФдительности процесса обработки, что особенноважно при...

Станок для обработки внутренних поверхностей корпуса распылителя

Загрузка...

Номер патента: 677897

Опубликовано: 05.08.1979

Авторы: Мельник, Панин, Сафелкин, Дмитриев

МПК: B24B 37/02

Метки: поверхностей, корпуса, распылителя, внутренних, станок

...перемещения (на чертеже не показа реэ отверстие 20 во втулке 7 проходит в зону ны), шпиндель 2 изделия, с приводами вращения обработки. После окончания обработкиинстру.3 и возвратно. поступательного перемещения 4,5 ментальный шпиндель поднимается вверх, выклю. опору, установленную между инструментальными чается вращение шпинделей и рычаг 17 перемешпиццелями и шпинделем изделия и включающую щает шпиндель 2 в нижнее положение, корпус корпус опоры 5, сферический подшипник б с зараспылителя выходит из втулки 7 и падает в крепленной в подшипнике втулкой 7 с внутрен., приемное устройство. ней цилиндрической направляющей 8 и торцовой 10 Испытания опытного образца станка показа- базовой 9 поверхностями, На шпинделе изделия ли, что указанные...

Устройство для обработки плоскостей

Загрузка...

Номер патента: 677898

Опубликовано: 05.08.1979

Авторы: Григорьев, Шмонин, Греков, Бубнов

МПК: B24B 37/04

Метки: плоскостей

...резьбовыми шпильками 5 плавающему держателю 3 и далее через подпружиненный палец 15 - доводимой детали 4 для обкатывания ее по рабочей поверхности доводочного инструмента вокруг своей оси.Шпиндель 2 роторно.доводочного стайка-ав. томата через прижимной диск 1 и держатель 3, их опорные элементы 13 и 14, а также централь ньш .опорный шар 12 и передает усилия прижи.ма, действующие на деталь в процессе доводки.При этом деталь прижимается к рабочей поверхности доводочного инструмента, и создаетсянеобходимое удельное давление в рабочей зонел.При выводе детали из рабочей зонышпнн 1 ель:2 перемещается вверх. В этом случае держатель3 освобождается от детали,и устройство занимаетверхнее исходное положение,1 О После этого рабочий цикл...

Устройство для упрочняюще-чистовой обработки цилиндрических поверхностей

Загрузка...

Номер патента: 677899

Опубликовано: 05.08.1979

Авторы: Киселев, Процкова

МПК: B24B 39/00

Метки: цилиндрических, упрочняюще-чистовой, поверхностей

...обработке токарного станка (не показан) .внутренней и наружной поверхностей детали, нуж. Устройство работает следующим образом, но произвести переустановку накажи, что ведет. Допустим, необходимо обработать стенки к увеличению времени обработки.. кольцевого паза детали, изображенный на фиг.1.Целью изобретения является повышение про Подводим накатной ролик 4 к внешней поверх. изводительности путем исключения переустанов. ности кольцевого паза (как это показано на ки устройства при последовательной обработке фиг,1). Усилие от ролика 4 передается на двувнутренней и наружной поверхностей, плечий рычаг 3 и через ролик 6, расположенныйПоставленная цель достигается тем;"что вто-- на ййжнем конце"вилки 5, - на шарик 7 и прурое плечо...

Многорядная раскатка

Загрузка...

Номер патента: 677900

Опубликовано: 05.08.1979

Авторы: Янков, Миткевич, Александров, Шарафеев

МПК: B24B 39/02

Метки: многорядная, раскатка

...свнд. Р 482283 известна раскат:а, состоящая иэ нескольких рядов деформирующлх элементов, заключенных в сепаратор и опирающихся на собственную опор йую поверхность. каждая из которых зксцентрич на относительно оси вращения раскатки. Процесс обработки отверстия раскаткой осуществляется прл наличии двух относительных движений заготовки и инструмента: вращательного вокруг оси (главное движение) и поступательного вдоль оси гподача). При указанных движет:ях раскатка, настроенная на определен ный размер, вводится в обрабатываемое отверстие и перемещается вдоль его оси до оконча. иия процесса раскатьвалия.При неравномерном окружном шаге согла. сованнос боковое внедрение одних. деформируницих элементов во впаагиы и в это время копирование формы...
