B24B — Станки, устройства или способы для шлифования или полирования

Страница 143

Устройство для вибрационной обработки

Загрузка...

Номер патента: 623723

Опубликовано: 15.09.1978

Авторы: Полевой, Гончаревич, Докукин

МПК: B24B 31/06

Метки: вибрационной

...передачей с валом электродвигателя и посредство) цепного контура 12, двух паразитных звездочек 13 - с валами верхних дебалансов.Процесс обработки деталей в вибрацпонном устройстве оеугцеств )яется следуюпим )О образом.Вал 5 нижнего (центрального) дебаланса приводится во вращение при помощи клиноременной передачи от электродвигателя. На валы 6 и 7 вращение передается с вала 5 через цепной контур 12. Наличие пыразитных звездочек 13 позволяет полу- и ть врагцсние верхних дебылансов 9, 10 в направлении, противоположном направлениго вращения нижнего дебаланса 8, К )ждый из лебылынсов, вращаясь с постоянной 20 угловой скоростью, создает юстоянпу)о по величине и переменную по направлению центрооежу)о (возчуцающуго) силу.Массы дебалансов...

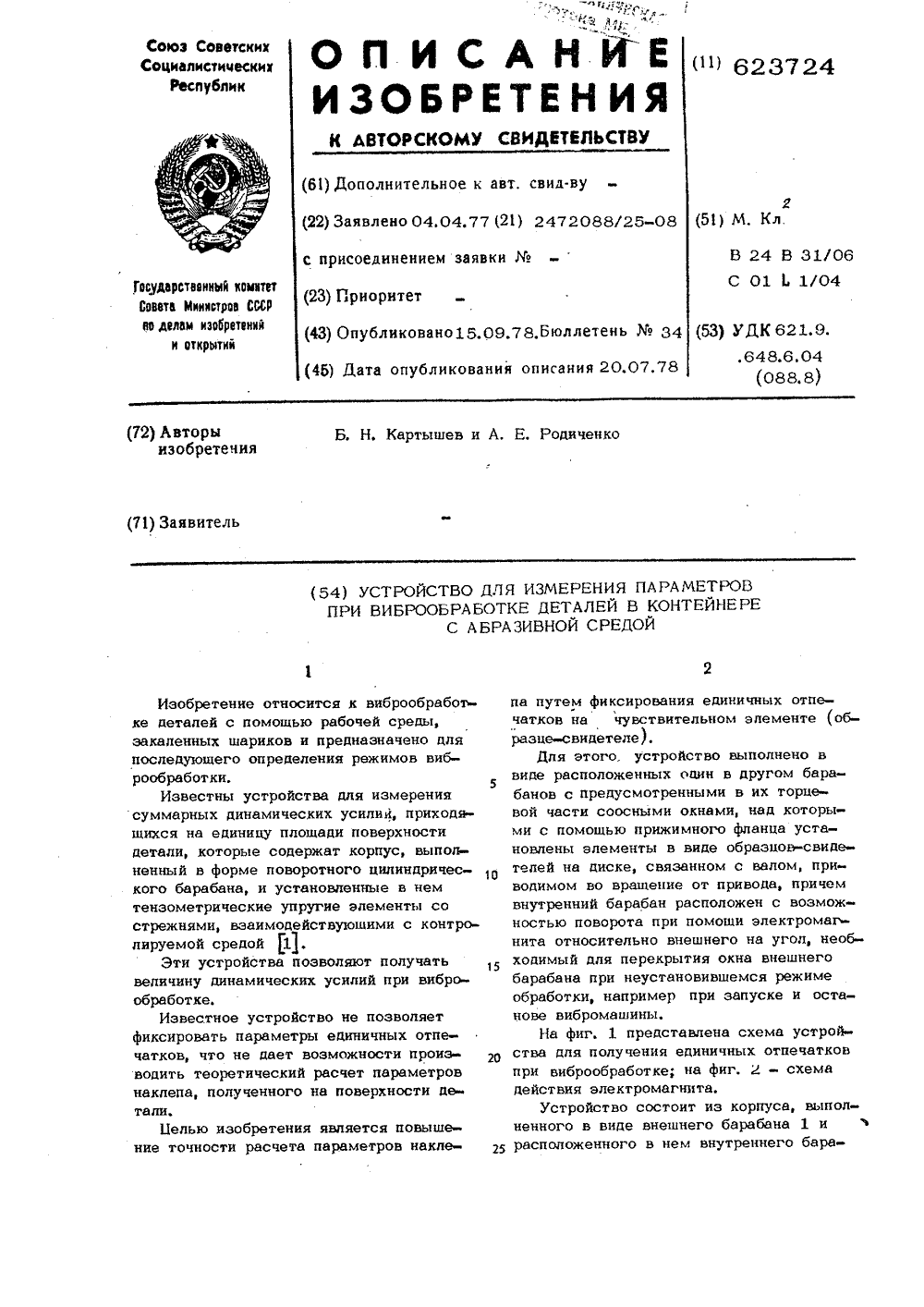

Устройство для измерения параметров при виброобработке

Загрузка...

Номер патента: 623724

Опубликовано: 15.09.1978

Авторы: Родиченко, Картышев

МПК: B24B 31/06

Метки: параметров, виброобработке

...в виде внешнего барабана 1 и расположенного в нем внутреннего бара 623724бана 2 с окнами в торцевой части соответственно 3 и 4, Корпус закреплен на фланце 5 штока 6, В корпусе расположен вал 7 с .закрепленным на нем диском 8, По периметру диска 8 смонтированы чувствительные элементы, выполненные в виде образцов-свидетелей 9, размеры которых могут выбираться в зависимости от размера диска, характера предполагаемых отпечатков и других факторов. Для предотвращения повторных ударов по образцу-свидетелю в корпусе смонтирован электромагнит 10,с помощью, рычага 11, связанного с внутренним барабаном 2, осуществляется поворот его на угол, необходимый для перекрытия окон либо при неустановившемся режиме, либо после завершения цикла ударов по всем...

Способ двустороннего полирования пластин

Загрузка...

Номер патента: 623725

Опубликовано: 15.09.1978

Авторы: Белоусов, Кузьменко, Чуйко

МПК: B24B 37/04

Метки: двустороннего, пластин, полирования

...делительнойокружности сепаратора, ммСкорость вращениянаружного колеса,об/минСвзрость вращениявнутреннего колеса,об/мин Возможен также вариант наладки прп 4 Оодном неподвижном колесе. В зависимости от требований, предьявляемых к поверхности обрабатываемыхпластин, в качестве полировальников используют войлок, замшу, сукно, синтетические материалы и др. Предлагаемыйспособ отличается от известных высокойинтенсивностью процесса. В связи с этимнаиболее пригодными с точки зрения стойкости и полируюшей способности являютсяполировальники из чистошерстяных материйтов, позволяющие достигать высокойчистоты поверхности стеклопластин вусловиях серийного производства. Мате-.риал устойчив к истиранию, эластичен,хорошо удерживает частицы...

Инструмент для чистовой обработки тел вращения методом пластической деформации

Загрузка...

Номер патента: 623726

Опубликовано: 15.09.1978

Авторы: Минаков, Миронов, Леушкин, Голант

МПК: B24B 39/02

Метки: чистовой, тел, пластической, вращения, методом, инструмент, деформации

...а инструмент и заготовка установлены с возможностью взаимного линейного перемещения вдоль геометрической оси обрабатываемой поверхности,Однако в процессе обработки деформирующие элементы сталкиваются между со бой что приводит к износу их поверхнос"- ти,СТОВОИ ОБРАБОТКИ ТЕЛ ПЛАСТИЧЕСКОЙ ДЕФОРМАЦИИ ности деформируюших элем Поставленная цель дост что между деформируошими установлены разделительнь тифрикционного материала,му повышается стойкость д элементов. На фиг. 1 изображен пр инструмент; на фиг, 2 - ра фиг, 1. В коркоторыми расположены с зазором мируюшие элементы 4 и тела 5 фрикционного материала. Диски 2 зафиксированы посредством гаек корпусе 1 выполнен осевой канал сообшаюшийся с источником средь давлением, а перпендикулярно оси...

Устройство быстрого подвода и отвода

Загрузка...

Номер патента: 623727

Опубликовано: 15.09.1978

Авторы: Соколов, Белов, Калинин, Вайнштейн

МПК: B24B 47/08

Метки: подвода, отвода, быстрого

...разворачиваться на25 определенный угол с последующей фикса 623727цией в заданном положении, В червячном,колесе 9 эксцентрично к его оси копится ось 11 качающегося рычага 12.Рычаг 12 на другом конце имеет ролик13, контактирующий с кулачкам 14 привода. Сквозь расточку рычага 12 проптщен ходовой винт 5.Рычаг 12 имеет упор 15. Расстояниемежду упором 15 и поршнем 7 (Ь и Ь)определяет величину хода быстрого подвода и отвода круга 6 к обрабатываемсву изделию 16. Червячное колесо 9, валчервяк 10 и качающийся рычаг 12 составляют механизм регулировки положения упора 15.Устройство работает следующим обризом,Вращая лимб 2 через зубчатое зацепление 3 и 4 и ходовой винт 5 производятутановочное движение выставку рабочей зоны шлифовального круга в...

Автомат для заточки сверл

Загрузка...

Номер патента: 624773

Опубликовано: 25.09.1978

Авторы: Юркша, Буйневичюс

МПК: B24B 3/24

Метки: сверл, автомат, заточки

...в устройство рычагов,Источники информации, принятые во вниманне при экспертизе:1, Авторское свидетельство СССР Иф 276763,кл, В 24 В 3/24, 1970. Составнтевъ Л. Величукбобес Техред А АватмревЗ Корректор нко дактор в. Подгщсвое вета Мнннстровтнраж 10 б 9ПИ Государспенното комнтета Сопо девам нэобретеннй н113035, Москва, %35, Раушск Заказ 531 б/1 аа наб д. 4/5 Фнднад ППП "Патент", г. У 3Ролик 12, закрепленный йе рычаге 10, накаты вается на шток 13 по мере продольного перемещения последнего.В исходном положении шток 13 механиэ. ма автоматической подачи сверл перемещен вправо, ролик 12 соприкасается с малым диа.метром штока 13, рычаг 9 находятся внйзу, пружинка 7 перемещает штифт 6 вниз.При перемещении штока 13 влево из пнтателя отделяется...

Устройство для шлифования

Загрузка...

Номер патента: 624774

Опубликовано: 25.09.1978

Авторы: Черкашин, Искаков

МПК: B24B 7/22

Метки: шлифования

...Дополнительное к (22) Заявлено 09.09.76 с присоединением зая Изобрете. ие относится к производству строительных материалов и может быть использовано для обработки строительных изделий из природного и естественного камня.Известно устройство для шлифования, в ко тором шлифовапьный инструмент содержит корпус с замкнутой упругой камерой. На торцевой поверхности инструмента выполнены отвер. стия, в которых расположены Т-образные оправки с закрепленными на них абразивными элементами 11.Однако такое устройство не обеспечиваетвысокой производительности из-за статическоговоздействия алмазных элементов на обрабаты.ваемую поверхность материала. ия являе е шлифования.рпусе шлифовального ин-гофрированные трубки но связанными с поворот а корпусе...

Устройство для шлифования деталей круглого сечения из древесины

Загрузка...

Номер патента: 624775

Опубликовано: 25.09.1978

Авторы: Шеленберг, Намгалидзе, Баламцарашвили, Хачидзе

МПК: B24B 9/18

Метки: шлифования, древесины, сечения, круглого

...62477 щими пружинами 16 с регулировочными винтами 17. Параллелограмм несет на себе полый вращающийся ротор 18, состоящий из шестерни с центральным отверстием 19 для нрохожце ния заготовок 20 и направляющих 2 и 3, ко. торая зацепляется с шестерней 21, сидящей на 5 ;валу электродвигателя 22, установленного на шатуне 14, К ротору 18 шарнирно присоединены коромысла 23, прижимаемые пружинами 24 к ограничителям 25. Коромысла 23 несут на себе шлнфовальные инструменты (нневмоцилин дры) 26, сидящие на валах электродвигателей 27. Для подвода тока к электродвигателям на шатуне 14 установлены кольца 28, а на роторе 18 щетки 29.Устанавливают требуемый зазор между на. 15 правляющими 2 и 3, Шарнирный параллелограмм пружинами 16 находится в исходном...

Устройство для сообщения абразивной ленте поперечных движений

Загрузка...

Номер патента: 624776

Опубликовано: 25.09.1978

Авторы: Ковган, Ерофеев, Мигунов, Куприянов

МПК: B24B 21/18

Метки: сообщения, поперечных, абразивной, ленте, движений

...также поджимной ролик 9зуне 10, имеющем воэможность перемещепод действием пружины 11 в напрзвляюкачалки 8. Кроме того, ось 13 поворотаромысла 14 с натяжными роликами 15 исмонтирована иа качалке 8, причем с коропом 14 иатяжный груз 17 связан гибкимментом 18,5 Копирные ролики 6 и 7 соприкасаются срабочей поверхностью закрепленного на станине неподвижного кулачка 19, Дпя уменьшения хода поджиьпюго ролика 9 тыльная сторо на неподвимюго кулачка 19 вьпюлнена в фор то ме эквидистаипюй рабочей поверхности, а последняя спрофилировзна из условия оптимапь.ных изгибов ленты на ролике 5 и копире 3 в процессе ее поперещюго перемещения, а также из условия постоянства длины ветви ленты между роликом 5 и контактным копиром 3.Качалка 8 через шатун 20...

Устройство для сообщения абразивной ленте поперечных перемещений

Загрузка...

Номер патента: 624777

Опубликовано: 25.09.1978

Авторы: Мигунов, Бакши-Сарач, Масюк, Садретдинов

МПК: B24B 21/18

Метки: ленте, абразивной, перемещений, поперечных, сообщения

...крышкой 17 с шайбой 18, на которой закреплен зластичнь защитный кожух 19, имеющий возможность растягиваться в осевом направлении. Второй 5 нец кожуха закреплен на втулке 20, установ. ленной в станине 11. Выходнои вал 21 редуктора на подшипнн ановлен в стака О на корпусе ре 1 редуктора 6оз 8 ках 22 уст винтами 24 ном валу 2с помощь ствующий свободно в в кронште не 23, закрепленном дуктора 6, На выход закреплен например а 1 юк 26, взаимодейю ппифта 25, кул с роликом 27, имеющим возможно 28, установленной ном на корпусе 10 ращаться на осиине 29, закрепле62477устройства винтами 30. В качестве кулачка 26может быть применена косая шайба,Кинематическое замыкание кулачка 26 иролика 27 осуществлено с помощью ролика 31:,свободно вращающегося на...

Хонинговальная головка

Загрузка...

Номер патента: 624778

Опубликовано: 25.09.1978

Автор: Неделин

МПК: B24B 33/02

Метки: головка, хонинговальная

...рззличных 20характеристик.На фнг. 1 изображена хонннговзльная го.ловка; на фиг, 2 - разрез А-А на фиг, 1.Хонинговзльная головка содержит корпус1, разжимиой конический шток 2, держатели 3, 25 в которых устаювлены колодки 4 с закрепленными на них хонииговзльными брусками 5,Пружины 6 служзт для удержания в корпусе 3хонинговальной головки держателей 3 с колодками 4, Каждый из хонинговальных брусков 5закрепленный на колодке 4, имеет определенную характеристику и служит для обработкидеталей на определенной операции хонииговзния; черювой, получистовой, чистовой финишный, которым соответствуют позиции 1-У колодки. Хонинговальные бруски 5 расположенына боковых гранях колодки 4 в последовательности выполнения операции. При переходе с од.ной...

Устройство для доводки торцевых поверхностей ступенчатых деталей

Загрузка...

Номер патента: 624779

Опубликовано: 25.09.1978

Авторы: Вострышев, Васин

МПК: B24B 37/04

Метки: поверхностей, доводки, торцевых, ступенчатых

...содержит несушее 1 и уравнительное 2 звенья, закрепленные на осях 3 и 4с возможностью качания вокруг осей, на сво.бодных концах этих звеньев посредством осей5 и 6 закреплен основной рычаг 7, которыйсоединен с шатуном 8 и кривошипом 9. Насвободном конце основного рычага 7 расположена обрабатываемая деталь 10 в патроне 11установленном в шпинделе 12, на котором рположен шкив 13, кинематически связанныйремнями 1 Ф 16 со шкивами 17.21, который установлен на вал1 Притир состоит из 2 х пареллел23, закрепленных на столе усэтом патрон поджат к притируУстройство работает слеПривод 22 сообшает враи кривошипу 9, От кривошипа 9 получаУстройство для доводки торцовых поверх. иостей ступенчатых деталей, установленных в патроне, с помощью...

Способ обработки зубчатых колес

Загрузка...

Номер патента: 624780

Опубликовано: 25.09.1978

Автор: Орлов

МПК: B24B 39/00

Метки: зубчатых, колес

...женной перпен нательного пере са, причем посл верса вращения ления перемеш ашаоло. Ьл- вращебоковойготовдвижения ю в ер ших ре аправ- ки 2, п льно 5его ирует(54) СПОСОБ ОБРАБОТКИ Изобретение относитсчатых колес, например, настанках, работающих по мностным пластическим дефИзвестны способы уплес обкаткой, при которышают вращательное и возвдвижения при посгупательв рерабатьааемого колеса 1.Однако зти способы обработки не обеспе чивают повышения качества поверхности с одновременным поверхностным упрочнением.Цельюизобретения является повышение качества обрабатьваемой поверхности.5 согласно предлагаемому ершает при обкатывании ковой поверхности обраба лнительное реверсивное в е вокруг своей оси, рас дикулярно направлению по мещения...

Однороликовая раскатка

Загрузка...

Номер патента: 624781

Опубликовано: 25.09.1978

Авторы: Леонтьев, Алифанов, Чуприков, Иванов

МПК: B24B 39/02

Метки: однороликовая, раскатка

...однороликовая рас. 2 о катка, осевой разрез; на фиг. 2 - сечение А-А на фиг, 1; на фиг. 3 - вид Б на фиг, 1Раскатка содержит оправку 1, в отверстии которой под углом а к ее оси установлена втулка 2. Во втулке 2 выполнено отвер. пусе раскатк диаметра и анного положошью бол енение втулки 2 обеспечиваетоси 0-0 ролика, что вможность настраивать индиаметр раскатывания. ою оче румент а наклонадь дает во требуемь яи и. ем натягарабатываемуюров скоростиролика привоотносительнопозволяетчзживать обатываемую поверхность Изобретение относится кв частности к обработке металким деформированием,Известна однороликоваярой деформируюпеа ролик, рвтулке, установлен под углом атие, ось Онаружногопосадке скошинник ах)3, контактипостыл в чеВтулкаворота...

Устройство для чистовой обработки наружных конических поверхностей тел вращения

Загрузка...

Номер патента: 624782

Опубликовано: 25.09.1978

Автор: Натапов

МПК: B24B 39/04

Метки: конических, вращения, тел, наружных, поверхностей, чистовой

...протываемой пов ом усотводеРт аль зобретение относится к механической Однако это устройство не пригодно для обработки малогабаритных деталей с малой ко нусностью без их закрепления, так как при вь воде инструмента деталь часто заклинивается в роликах, ее надо выбивать, отчего на обработанной поверхности остаются глубокие следы от роликов.Цель изобретения - повышение качества обработки, т.е. получение обработанных поверх ностей без следов от деформирующих роликовДостигается она тем, что корпус предламого устройства снабжен подпружиненным роиство.5 Оно содержит корпус 1, сепаратор 2 с деформирующими роликами 2, нажнмную конусную втулку 4, подшипник 5 и стопорное коль цо 6. Нажнмная .втулка 4, расположенная в .корпусе, удерживается от...

Механизм вертикальной подачи шлифовального круга плоскошлифовального станка

Загрузка...

Номер патента: 624783

Опубликовано: 25.09.1978

Авторы: Нестеров, Беккер, Бочаров, Степанищев, Соколенко, Макаров

МПК: B24B 47/10

Метки: плоскошлифовального, круга, механизм, подачи, станка, шлифовального, вертикальной

...при повороте водило 13, При этом собачка 16 не выходит изконтакта с храповиком, что исключает возмож.ность случайного подвода шлифовального кругак уже обработанному иэделию,В исходное положение собачка 16 отводится после снятия изделия. При правке подачаосуществляется плунжером 21, ход которогорегулируется гайкой 22. Система возвращаетсяв исходное положение пружиной 23.В предложенном механизме блокировкаот случайного включения ручной или автомати.ческой подачи круга после отскока обеспечи22 Ф яается разницей в диаметрах гилропилинлровподачи и отскока. Последний имеет болыцийдиаметр и развивает большее усилие, чем гидроцилиндр подачи,Формула изобретения Механизм вертикальной подачи шлифовального круга плоскошлифовального станка...

Механизм тонкой подачи

Загрузка...

Номер патента: 624784

Опубликовано: 25.09.1978

Авторы: Дражнер, Шаульский, Рысс

МПК: B24B 47/20

Метки: тонкой, механизм, подачи

...(неподвижноенование). В корпусе стола 6 смонтирован при.вод, вьпюлненный в виде пары, состоящей изчервяка 7 и червящюго колеса 8. Стушща 9червячного колеса закреппена в корпусе стола6 с помощью радиально-упорных подшипни.ков 10 и 11. Червячное колесо соединено спрямоугольным скрученным стержнем 2 зажимами 13 и 14. Другой конец скрученного стеркня 2 закреплен в стакане 15, связанном скорпусом стола 6 прижимной планкой 16 спомощью винтов 17 н штифта 18, который ус.5 танавливается после создания предварительногонатяга. Скрученный стержень 12 закреплен так,побы ось вращения червячного колеса 8 совнадела с продольной осью стержня.Подача шлифовальной бабки осуществляаЗ ется следующим образом,При вращении червячного колеса 8 скрученный...

Способ определения радиуса скругления кромки шлифовального круга

Загрузка...

Номер патента: 624785

Опубликовано: 25.09.1978

Авторы: Калитис, Белопольская, Ломоносов, Гродзинский, Паяда

МПК: B24B 53/00

Метки: скругления, шлифовального, кромки, радиуса, круга

...точность обработки на профилирован.ных станках.Для этого радиусной кромкой круга шлифуют один из торцов заготовки, затем перемешают круг на заданное расстояние и обрабаты.вают второй торец, после чего рассчитываютрадиус рабочей кромки круга, как половинурззности расстояния между центрамн скругления рабочей кромки круга, лежащими в плос. 25 кости, перпендикулярной торцам, и расстоянн.ем между торцами заготовки.На чертеже дана схема определения ралн.уса скругления кромки шлифовзльного кругзпредлагаемым способом.Абразивным кругом 1 с радиусом г округ.пения рабочей кромки обрабатывают заготов.ку 2, После обработки торца 3 шлифовальныйкруг перемешают в следующую позицию нзвеличину 1., для обработки торца 4 Велианзрадиуса скруглення г...

Станок для абразивной резки

Загрузка...

Номер патента: 625910

Опубликовано: 30.09.1978

Авторы: Гофман, Зыков, Мисевич, Румянцева, Богатырев

МПК: B24B 27/06

Метки: абразивной, резки, станок

...регулировку камеры в зависимости от толщины разрезаемой заготовки. В верхней части камеры приварена цапфа 10 с каналами а, б и в. От каналов в внутрь камеры проведены трубки, подающие СОЖ на отрезной круг. На цапфу,подводного канала 10 надета муфта 18. Муфта имеет полость В, сооб,щающуюся с каналом б цапфы и с каналами г, д и е колена.На наружную цилиндрическую часть колена д 1 асажена муфта 19, внутренняя по- ЛОСТЬ Г КОТорой СОЕДИНЯЕТСЯ С КанаЛОМ Ж, а таки(е имеет Выход к рггиноВОму шланг 1 8, подводящему СОЖ от насоса. Кроме того, на конце цилиндрической части колена насажена муфты 20, канал к которой соединен с каналом л колена, через которые прокладывается электропроводка для нита. ,ния электродвигателя 4 вращения шпинделя. Канал...

Устройство для алмазного выглаживания

Загрузка...

Номер патента: 625911

Опубликовано: 30.09.1978

Авторы: Козырев, Одинцов, Петров

МПК: B24B 39/02

Метки: выглаживания, алмазного

...выполненному на торцовой выступающей поверхности фиксатора.Пружина 7, установленная в корпусе 1, вместе со стаканом-толкателем постоянно поджимает ползун 8 к пружинному фиксатору 14.При отводе фиксатора 14 из отверстия в ползуне под действием пружины 7 ползун перемещается в крайнее положение, ограниченное штифтом 18. В этом положении трехплечий рычаг может быть повернут из одной позиции в другую. После смены позиций ползун рукояткой 11 возвращается в исходное положение, при котором фиксатор 14 под действием своей пружины входит в отверстие ползуна и замыкает сго, Б таком положении либо упор 5, либо упор 6 находится в соприкосновении со штоком 10.Обработку цилиндрической 19 и торцовой 20 поверхностей детали данным устройством...

Устройство для крепления полирующих элементов

Загрузка...

Номер патента: 625912

Опубликовано: 30.09.1978

Авторы: Ляпин, Найденков, Манунин

МПК: B24B 45/00

Метки: крепления, полирующих, элементов

...к плоскостям фланцев и шайб, причем у промежуточных шайб зубья отогнуты в противоположпыс стороны чсрсз один.На фиг. 1 представлены полирующие элементы, набранные на валу станка пакетом; на фиг. 2 - то же, с интервалами между полирующими элементами.Полирующие элементы 1 (фиг. 1), набранные пакетом на валу 2 станка, скрепляются между собой и закрепляются на валу промежуточными зубчатыми шайбами 3, а весь пакет с торцов сжимается зажимиыми зубчатыми фланцами 4. Полирующие элементы 1 (фиг. 2), набранные с интервалами, закреплены зажим- ными зубчатыми фланцами 4, а интервал между полирующими элементами опреде ляется шириной распорных втулок 5.В обоих случаях при сборке полирующихэлементов на валу станка зубья зажимных фланцев 4 и...

Способ круглого шлифования

Загрузка...

Номер патента: 626937

Опубликовано: 05.10.1978

Автор: Ермаков

МПК: B24B 5/04

Метки: круглого, шлифования

...1а максимальная соот- О ветственно равна а : -а,Такой способ щлйювания йоэволяет управлять точностью обработки детали с учетом ее жесткости и переменной жесткости системы СПИД. При одинаковой .15 жесткости концов детали в системе СПИД перебег детали относительно щлифовального круга выбирается равным, Тогда отжатия детали по юнцам будут одинаковы иопределяются наибольщей толщиной сре эа, Отжатия.в середине детали определяются толщиной среза, а следовательно, и радиальной силой шлифования, в 2 раза меньшей, чем по концам, При переменной жесткости системы СПИД, большей по концам детали, чем в середине, такое распределение сип выравнивает отжатия и уменьшает бочкообразность формы детали,Если жесткость одного из концов детали.в системе СПИД...

Устройство для притирки уплотняющих поверхностей запорной арматуры

Загрузка...

Номер патента: 626938

Опубликовано: 05.10.1978

Автор: Шлярс

МПК: B24B 15/08

Метки: арматуры, запорной, уплотняющих, поверхностей, притирки

...в виде клинообразной вилки 13.5Рычаг 12 на подшипниках 14 установлен на трубе 15 и неподвижно соединен с подвижной шайбой 16 фрикционного тормоза 17 (фиг, 1), Шайба 18 (фиг. 3) фрикционного тормоза 17 выполнена неподвижной.Степень торможения регулируется путем сжатия пружины 19. Внутри трубы.15 проходит вал 20 притира 21 (фиг, 1), На валу 20 выполнен продольный паз 22, 5Фзафиксированный болтом 23, что дает возможность совершать перемещение вала 20 по стрелке Л (фиг. 2, 3) и возвратно- вращательНое перемещение по стрелке Е (фиг. 1).20Клинообразная вилка 13 рычага 10 взаимодействует с диском 24, установленным неподвижно на трубе 15, Наружные концы диска 24 имеют конусный профиль по форме клинообразной вилки 13, К рычагу 12 прикреплен...

Устройство для крепления переносных станков

Загрузка...

Номер патента: 626939

Опубликовано: 05.10.1978

Автор: Шаталов

МПК: B24B 23/08

Метки: переносных, станков, крепления

...в которых вставлены оси 8кронштейнов 9 с прижимными 10 и распорными 11 роликами. Опорные роликисоединены телескопическим винтовым валом 12 с установленным на нем маховичком 13 и с амортизатором 14. На одной оси кронштейна 9 установлен редуктор 15 с приводной рукояткой 16, храповым колесом 17 и собачкой 18.Устройство работает следующим образом, Перед установкой устройства на то 5 рец трубы определяется диаметр обрабатываемой трубы и в соответствии с этим подготавливают устройство для данного диаметра.10С этой целью опорные ролики 11 при помощи маховичка 13 разводятся или сво дятся в крайние положения, Вращением рукоятки 7 маховичка 6 вращается винт 5, который при помощи кронштейнов 9 ус 5 танавливает рычаги 3 на нужный диаметр...

Машина для вибрационной обработки

Загрузка...

Номер патента: 626940

Опубликовано: 05.10.1978

Авторы: Будик, Уфимцев, Щигель, Повидайло

МПК: B24B 31/06

Метки: вибрационной

...иэ оболов 13, жестко связанных с контейнером установленных соосцо с осями вращения дебалансови являющихся одновременно защитнымикожухами для них, и надувных эластичныхоболочек 14, поджатых к буртам оболовребордами 15,Надувные оболочки устанавливаются нанеподвижной раме на вогнутых по радиусу 1 Околес подушках 16 и крепятся к ней спомощью жестких или гибких хомутов 17,концы которыхсвязаны с рамой.Натяжение хомутов осуществляется приподаче воздуха в пцевмооболочку. Минимальное число устанавливаемых на вибромашине пневмоколес равно двум. В этомслучае они расположены по торцам. Принеобходимости число колес может быть.увеличенопуМм расположвния их с опре 20деленным шагом по длине контейнера. Вданном примере диаметр обода колеса должен быть...

Способ вибрационной обработки деталей

Загрузка...

Номер патента: 626941

Опубликовано: 05.10.1978

Авторы: Стародубцев, Махоткин, Мукомель, Кармалюк, Чувилин, Корчагин, Чебураев, Быков, Гаврилин

МПК: B24B 31/06

Метки: вибрационной

...полировании и т,п.Известен способ вибрационной обработки изделий в рабочем контейнере, смон -тированном на пружинах и получающем колебательное движение от вибропривода 1).Недостатком указанного способа является некачественная обработка деталей, разФмер которых близок к размеру частиц твердого наполнителя рабочей среды, с удельным весом, значительно превышающимудельный вес наполнителя, так как деталипроходят через слой наполнителя на пнорабочего контейнера и не обрабатываются,Цель изобретения - повышение интенсивности обработки путем сообщения деталям дополнительного движения.Достигается это тем, что по предлагаемому способу обрабатываемые детали, срабочей средой помещают в барабаны, апоследние свободно размещают в контейнере...

Привод круглого стола плоскошлифовального станка

Загрузка...

Номер патента: 626942

Опубликовано: 05.10.1978

Авторы: Кокидко, Менакер

МПК: B24B 47/08

Метки: круглого, плоскошлифовального, привод, станка, стола

...благодарянружиие 21 в контакте находитсл ролик522 реечной передачи 23, ,кинематическисоединенной с датчиком 24 регулятораскорости 25 регулируемог привода 6 кинематической цепи вращения стола 2.Дроссельное устройство 14 (фиг, 2)состоит из корпуса 26, в котором выполнено рабочее окно 27, и золотника 28,который поджат пружиной 12. С золотником 38 жесткосоединен олкагель 13,65Работа привода осуществляется следующим образом.В процессе обработки круглый стол 2получает вращение от привода 6 и совместно с салазками 1 и копиром 20 - возврат20но-поступательное движение от гидроцилиндра 15. Копир 20 через реечную передачу 23 воздейсгвуег на датчик 24 регулятора скорости 25 привода 6, в результате чего стол 2 врашаегея с меняющей 25ся скоростью...

Устройство для правки шлифовального круга

Загрузка...

Номер патента: 626943

Опубликовано: 05.10.1978

Авторы: Никулкин, Рогачев

МПК: B24B 53/00

Метки: круга, шлифовального, правки

...последовательно включенные датчик 5 числа оборотов шлифовального круга, установленный, например, на шлифовальной головке станка, множитель частоты 6 и усилитель 7, подключенный к возбудите лю колебаний 3.Правка круга осуществляется на шлифовальном станке правящим инструментом 1 при вращении круга, например, с рабочей окружной скоростью. В процессе прав-, ки электрический ток с датчика 5, умноженный по частоте в число раэ, кратное частоте вращения круга, в множителе частоты 6, вводится в усилитель 7, усилива-3:,".6 Л 6 ФФЗ4р мРРется и подается на катушку ФФктррьргнит".",".,.ылифовального круга за счет осуществлюного возбудителя колебаний ;.;" " ния ее на рабочей скорости.,Ири правке правящий ийструмент колеб- ф о р м у л а иэ о б р е т е...

Способ обработки плит из естественного камня

Загрузка...

Номер патента: 627946

Опубликовано: 15.10.1978

Авторы: Дмитряк, Онацкий, Стельмах, Беляков

МПК: B24B 1/00

Метки: естественного, камня, плит

...полированием на последнем станке,Процесс обработки начинается с подачи плиты одного потока иэ исходной позиции загрузки на первую рабочуюпозицию, для чего включается в движение один из конвейеров, например, конвейер 1, Он подает плиту на стол 3 первого станка и останавливает ее под шлифоьальным кругом 7, который начинает выполнять операцию калибровки плиты.В этот момент включается в движение35 конвейер 2, подающий плиту другого потока на стол первого станка и останавливающий ее рядом с плитой, поданной на стол конвейером 1. В период обработки плиты одного потока загружа 20 ют очередную плиту на этот же поток в исходной позиции. После окончания операции калибровки плиты, уложенной на конвейере 1, шлифовальный круг 7, не останавливая...

Станок для заточки крестовых перфораторных коронок

Загрузка...

Номер патента: 627947

Опубликовано: 15.10.1978

Авторы: Линенко-Мельников, Красник, Захаренко

МПК: B24B 3/33

Метки: станок, коронок, заточки, перфораторных, крестовых

...9 каретки 6 с фиксатором110, в которой расположен плавающий коронкодержатель 7 со стопором 11 и эксцентриком 12, обеспечивающий базирование коронки 13 относительно алмазного круга 14 совместно с упором 15, размещенным на столе5 и выполненным с возможностью вертикаль ного перемещения, Механизм подачи столаразмещен внутри станины 1.Станок работает следующим образом,Подлежащая заточке коронка 13 устанавливается на плавающем коронкодер жателе 7 каретки 6, которая по дополнительным направляющим 9 ускоренно перемещается в положение, при котором коронка располагается под упором 15, Плавающий коронкодержатель, 7 с коронкой 13 при движении вдоль наклонных поверхностей упора 15 перемещается вдоль своей оси вниз, после чего фиксируется в этом...
