B24B — Станки, устройства или способы для шлифования или полирования

Страница 139

Устройство для обработки ферромагнитными порошками в магнитном поле

Загрузка...

Номер патента: 606716

Опубликовано: 15.05.1978

Автор: Усаков

МПК: B24B 31/10

Метки: порошками, поле, магнитном, ферромагнитными

...сечение,606716 8 Г 6 73 Витки 8 катушек 9 электромагнитов 7 подключены к проводникам 6 через выпрямительные элементы 10, например полупроводниковые ввнтили,посредством разъемного соединения 11, 5Полукольцевые промежутки между электромагнитами заполнены диамагнитным электроизоляционным материалом 12 например эпоксидной смолой, карболитом и др.Внутренняя полость барабана 5 между 10 полюсами электромагнитов заполняется абразивным ферромагнитным порошком, например отбеленного чугуне перлитной модификации.Устройство снабжено коническими экранами 13, жестко прикрепленными к торцовым шитам 4 без зазора с полюсными баш маками электромагнитов 7, расширяющимися (правая половина фиг. 1) к краям устройства и выполненными с кольцевыми...

Инструмент для обработки цилиндрических поверхностей методом пластического деформирования

Загрузка...

Номер патента: 606717

Опубликовано: 15.05.1978

Авторы: Тебеньков, Чистосердов

МПК: B24B 39/04

Метки: деформирования, пластического, поверхностей, инструмент, методом, цилиндрических

...на шарик создается тарированной р ена втулка 7, в отрой входит валик 8, Другой ковходит в отверстие державки н в ней от.проворота стопорной а валике 8 установлен с возможения вокруг своей оси фрикцион- О, наружная поверхность которолоем резины или ферродо.фрикционного ролика 10 запрес.11 упорного шарикоподшипниен сепаратор 12 с шариками 13, е корпуса 2 также установлены ольцо 14 и сепаратор 15 с шагулирования величины амплитуды осцилляциидеформирующего шарика (при выдвижениивинта влево амплитуда уменьшается, а вправо - увеличивается),Работает инструмент следующим образом,Фрикционный ролик 10 доводится с небольшим усилием соприкосновения с цилиндрической поверхностью обрабатываемой детали (или с цилиндрической поверхностью...

Устройство для управления шлифовальным станком

Загрузка...

Номер патента: 606718

Опубликовано: 15.05.1978

Авторы: Брятова, Баронников, Акчурин, Новиков

МПК: G05B 19/02, B24B 51/00

Метки: станком, шлифовальным

...системыСПИД (станок-приспособление инструментдеталь), фиксируемая датчиком 9, достигаетвеличины, заданной задатчиком 10 уставок.Количество импульсов, считанное в течение интервала времени с момента врезания шлифовального круга в йзделие до момента достижения упругой деформации заданной величины, пропорциональное постояннойвремени системы СПИД, используется дляформирования корректирующего сигнала, изменяющего юпорный уровень первого нульоргана, 2, выдающего команду на выхаживание,Каждый последующий импульс, поступающий на счетчик импульсов отпирает один задругим ключевые элементы 13-18, которыешунтируют соответствующие резисторы 1925 делителя напряжения, и первый нуль орган 2 выдает команду на выхаживание.25В делителе 26 изменяются ток и...

Машина для шлифования полов

Загрузка...

Номер патента: 607708

Опубликовано: 25.05.1978

Авторы: Жадановский, Медников, Соколов, Шварцер

МПК: B24B 7/18

Метки: полов, шлифования

...1 имеет полый кольцеобразный корпус 4, внутри которого концентрически расположены 2две планшайбы 5 и 6, зацепляющиеся зубча.тыми венцами с вал-шестерней привола 7, связанной с злектродвигателем 8 через муфту 9.В стаканах планшайб 5 и 6 смонтированы шпиндели 10 и 11, на каждом из которых З установлены шестерни 2 и 13, эацепляющиесяс неподвижными зубчатыми венцами 14 и 15.На концах шпинлелей 1 О иустановлены втулки с пространственными шарнирами 6, к которым крепятся феррасы 7 с итлифовальным инструментом.В центральной части корпуса 4 головки 1выполнено отверстие, в котором установлено колесо 18, Корпус 4 через пальцы 20 кольца 21, вставленнце в бобышки 9, и пальцы 22 связан с шасси 2. В центральном отверстии Р корпуса 4 смонтирована...

Устройство для получения асферических поверхностей оптических деталей

Загрузка...

Номер патента: 607709

Опубликовано: 25.05.1978

Автор: Хабиров

МПК: B24B 13/00

Метки: асферических, поверхностей, оптических

...детали, инструмента и станка. При .этом каретка, смонтированная в корпусе станка иа. подшипниках 18; совершает медленное качательйое движение вокруг оси О, - О, с изменением направления своегодвижения качания: на обратное по достижении инструментом 6 крайних кольцевых зон заготовки детали 2, Кроме указанного программного перемещения,в процессе асферизации инструмент совершает следующие движения;Принудительное вращательное движениевокруг оси О - О, сообш емое:пинали 7 через кинематическую цейь, состоящую иэ клиноременных передач 15, 6 и шкива 7, принудительно вращающегося на подшипниках2 полого вала 13,свободное перемещение по вертикали вместе с пинолыо при одновременном фиксировании его от вращения вокруг своей оси, что ооеспечивается...

Способ асферизации оптических поверхностей деталей

Загрузка...

Номер патента: 607710

Опубликовано: 25.05.1978

Авторы: Скрибицкий, Лямин, Леонтьев, Горелик

МПК: B24B 13/00

Метки: оптических, асферизации, поверхностей

...вращение. Во время вращения кольцо 2 деформируют роликаин 3, установленными на основании крестовины 4 до приданитв кольцу 2 формы фигуры, являющейся следсм сечения обрабатываемой поверхности .Зтлоскостью 5, в которой расположена крьааха кольца 2. Кольцо 2 деформируют до получения требуемой формы обрабатываемой поверхности. Так хак кольцо-инструмент 2 непрерывно вращается, каждый участок его рабочей кромки последова.Г тельно контактирует с кабалой кольцевой зоной поверхности заготовки 1, в результате чего торцовое биение рабочей кромки кольца 2 непрерывно устраняется, чем н обеспечивается требуемая точность 6 Формы обрабатываемой оптической поверхностиП. р и,м е р, Для асфериэацин вогнутого зеркала диаметром 600 мм до параболонда с...

Инструмент для обработки асферических поверхностей крупногабаритных деталей

Загрузка...

Номер патента: 607711

Опубликовано: 25.05.1978

Авторы: Спиридонов, Бубис

МПК: B24B 13/00

Метки: инструмент, асферических, крупногабаритных, поверхностей

...со сФерическими торцовыми поверхностями и последовательно уменьшающимися диаметрами, при этом радиус кривизны и ширина каждого из поясков выбраны из условий: И где д - величина отступления асферческой поверхности рабочего пояскакольцевого инструментавнутренний 2 рабочие пояски со сферическими торцовыми поверхностями . Для обеспечения жесткости инструмент снаб-, жен ребрами Э.Вогнутые асферические поверхности. А обрабатывают от краевого и центрально- го поясков поверхностей последовательно кольцами уменьшающихся диаметров наружных рабочих поясков и увеличивающихся диаметров внутренних рабочих поясков до пояска, где асферическая поверхность касается сферической, имеющей одинаковые отклонения от асферической 1 у края и центра...

Устройство для окончательной обработки рабочих поверхностей изделий

Загрузка...

Номер патента: 607712

Опубликовано: 25.05.1978

Авторы: Лазарев, Добряков, Гончаров

МПК: B24B 15/08

Метки: поверхностей, рабочих, окончательной

...водило 13.В зависимости от взаимной установки кулис б и 7 можно изменять угол колебательного перемещения по дуге механизма для закрепления обрабатываемого иэделия.та рб 07712 формула изобретения Ю Механизм для закрепления изделияустановлен в подвижной каретке 19 иимеет возможность колебательного движения в Ней. Подвижная каретка 19 с механизмом закрепления изделия и обраба- бтываемым изделием 20 установлена наподшипниках 21 в перемещающейся каретке 22, М:.жду каретками 19 и 22 установлена тарированная пружина 23, прижимающая изделие 20 к инструменту 18. 10На перемещающейся каретке 22 установлен индикатор 24, опирающийся ножкойна подвижн.ю каретку 19., Индикатор 24служит для определения снимаемого слояметалла. Перемещающаяся каретка 22...

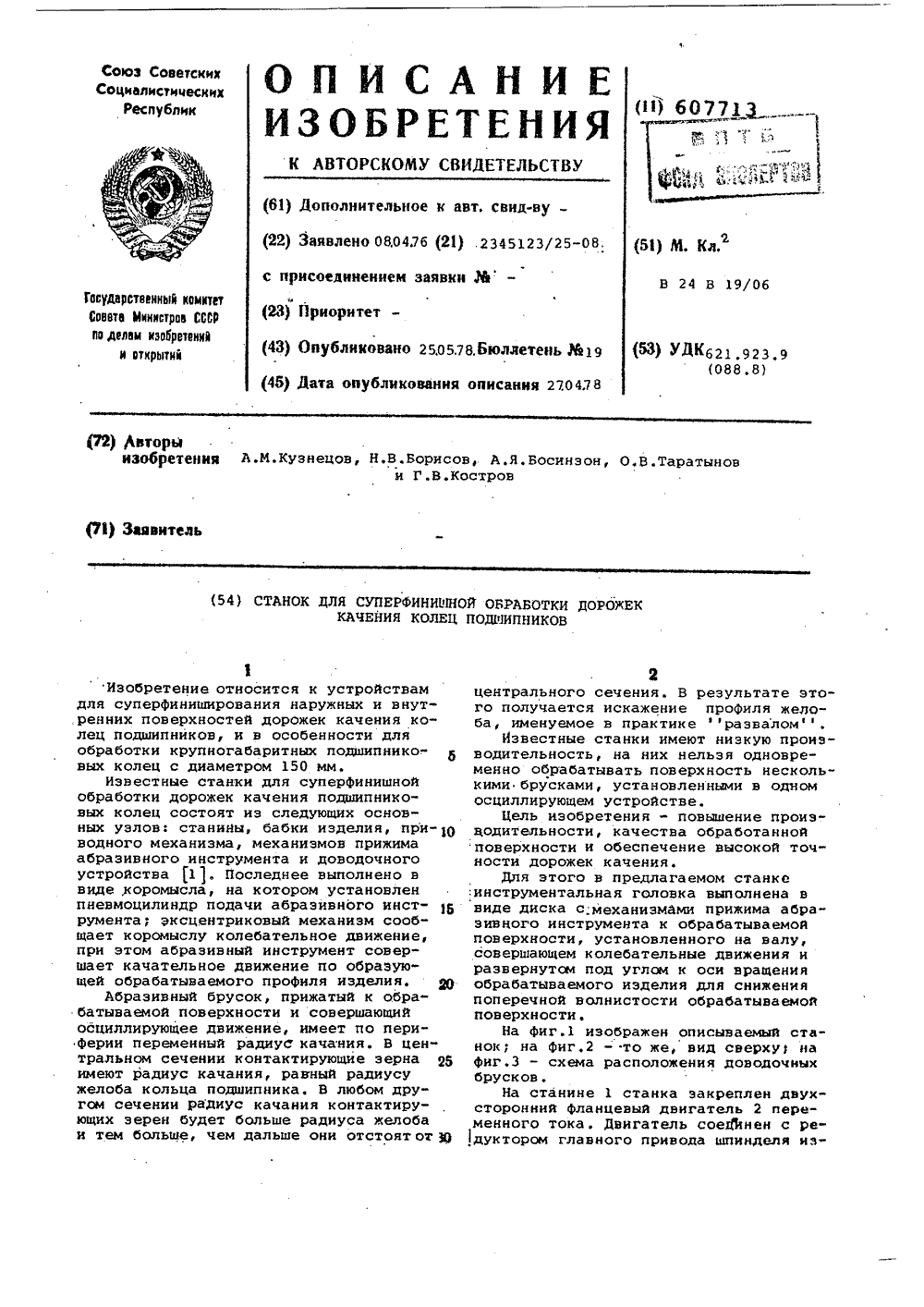

Станок для суперфинишной обработки дорожек качения колец подшипников

Загрузка...

Номер патента: 607713

Опубликовано: 25.05.1978

Авторы: Борисов, Кузнецов, Таратынов, Косторов, Босинзон

МПК: B24B 19/06

Метки: суперфинишной, станок, подшипников, колец, качения, дорожек

...двух" сторонний Фланцевый двигатель 2 переменного тока, Двигатель соединен с редуктором главного привода шпинделя иэделия, На корпуае шпиндельной бабкиразмещены прижимные и опорные устройства 4 для базирования их креплениябезделия 5, В правой части станины установлен суппорт 6 продольного перемещения, соединенный с пневмоцилиндром 7.На суппорте установлены поворотный стол8 и корпус 9 инструментальной головки,Вал 10, установленный на подшипникахкачения, соединен, посредством тяги 11и эксцентрика 12 с редуктором 13 привода доводочного устройства, Четноеколичество образивных брусков 14 установлены на кронштейнах, соединенных спневматическим устройством 15 подачиинструмента. Диск 16 с пазами и отвер 15стиями для крепления корпусов...

Устройство для обработки поверхностей вращения абразивной лентой

Загрузка...

Номер патента: 607714

Опубликовано: 25.05.1978

Авторы: Соколов, Дьяконова, Вайнштейн

МПК: B24B 21/02

Метки: лентой, поверхностей, абразивной, вращения

...с собачкой,Рычаг 11 опирается на неподвижный упор 12 станины 1 с регулируемым упором 13, Шестерня 9 связана с шестерней 14, между кими протягивается обработанная абразивная лента 15, которая наматывается на кассету 16.0На шлифавальной головке 3 укреплены качающиеся рычаги 17 и 18 с фрикционными элементами 19 и 20, между которыми эащемляется абразивная лента поступающая с кассеты 21, Рычаги 17 и 18 установлены с возможностью поворота вокруг своих осей и упруго связаны между собой пружиной 22. Рычаг 17 пружиной 23 притягивается к упору 24 на шлифовальной головке 3, который регулирует усилие натяжения ленты, а рычаг 18 роликом 25 20 может койтактировать с кулачком 26, установленным на станине 1.На головке 3 установлен также ролик 27,...

Станок для многошпиндельной виброобработки деталей

Загрузка...

Номер патента: 607715

Опубликовано: 25.05.1978

Авторы: Пухов, Романов, Кочергин

МПК: B24B 31/06

Метки: виброобработки, станок, многошпиндельной

...20. Последний смонтирован но внутренней полости неподвижного опорного элемента колонны, в данном случае стойки 4, и жестко соединен с Йей, а эластичная муфта 1 б,соединяющая промежуточный вал 17 с приводным валом 18 ниброкамеры 3, снабжена сквозным отнерстием для прохода через нее приводного вала 13 колон- .Й ны 5. Для независимого размещения виброкамеры 3 вокруг постоянно вращающейся колонны 5 кольцо виброкамеры 3 связано с подшипникОньм узлом 21 ее приноднОГО вала 18 жесткими соединительньми эле ментами 22, выполненными, например н виде етяжек.Подшипниковый узел 21 размещен новнутренней полости опорного элементастойки 4 - независимо от нее. Соеди- Я нительные элементы 22 свободно проходят через пазы 23 в стенках стойки 4,которые для...

Способ виброобразивной обработки плоских деталей в жидкой среде

Загрузка...

Номер патента: 607716

Опубликовано: 25.05.1978

Авторы: Редькина, Николаев, Абдурахманов

МПК: B24B 31/06

Метки: жидкой, виброобразивной, среде, плоских

...к снижению производительности процесса, так как присутствие их уменьшаетнепосредственный контакт деталей с:гранулами обрабатываемого материала, прикотором происходит съем металла, что Овызывает уменьшение производительностиобработки,Рек омен к тр Ъбути лов ого ао ъежидкостиТехнология осуществления этого способа состоит в следующемВ блок с жидкостью, используемой при виброобработке, вводят поверхностно-активное вещество, например бутиловый спирт (около 8 от объема рабочей жидкости), и постоянно поддерживают заданную концентрацию,Применение бутилового спирта основано на его свойстве понижать поверхностное натяжение на поверхности раздела фаз твердое тело"жидкость.Детали обрабатываются при;, постоянной подаче жидкости в контейнер...

Способ магнитно-абразивной обработки деталей сложной формы

Загрузка...

Номер патента: 607717

Опубликовано: 25.05.1978

Автор: Елисеев

МПК: B24B 31/10

Метки: формы, сложной, магнитно-абразивной

...лоп содержит шпиндель 2, соединенный перечной направляющей 3, в котор крепляется обрабатываемая деталь помощью узла 4 захвата и полюсные накЪнечники электромагнитов 5 и 6 постоянного тока. Деталь, подлежащую обработке, закрепляют в поперечной направляющей 3 с эксцентриситетом на расстоянии радиуса средней кривизны детали и помещают в зазор между полюсными наконечниками электромагнитов 5 и 6. Зазор заполняют ферромагнитным порошком, зерна которого под действием электромагнитНого поля поджимаются к обраба607717 Формула изобретения Составитель ТаЮнгР кто В. ибобес Тех е К,Г врон Ко екто АаЛакида Заказ 2715/9 Тираж 10 б 9 Подписное цНИИПИ Государствейного комитета Совета Министров СССР по делам изобретений и открытий 113035 Москва...

Притир

Загрузка...

Номер патента: 607719

Опубликовано: 25.05.1978

Авторы: Брозина, Волкова

МПК: B24B 37/00

Метки: притир

...элементов должна быть выше твердости абразива, применяемого в доводочной пасте) и очист"ки доводочной смеси элементами из магнйтного материала, образующиМи стружко"сборные канавки на рабочей поверхностипритира.Элементы из магнитного материала могут быть постоянными магнитами или полюсниками электромагнита.На фиг. 1 изображен описываемый притир, элементы из магнитного материала,вкотором являются постоянными магнитамина фиг. 2 - притир, в котором элементыиз магнитного материала являются полюс никами электромагнита.Притир (фиг. 1) имеет основу 1, абразивоносные элементы 2, элементы 3 измягкого материала и элементы 4 из магнитного материала(постоянные магниты).30Элементы 2-4 надеваются на направляющиеоси 5 стягиваются болтами б с...

Способ нанесения калибровки на валок

Загрузка...

Номер патента: 607720

Опубликовано: 25.05.1978

Авторы: Головкин, Носаль, Козлов, Ермолюк

МПК: B24B 39/00

Метки: нанесения, валок, калибровки

...0,2-0,3 мм на раз участковмер.Окончательное проФилирование комплекта калибров осуществляют на специальном приспособлении, конструкция которого аналогична, конструкции рабочей клети стана продольной прокатки(фиг.1) путем обкатки отдельных участков калиб ровни (Фиг. 2) предварительно изготовленными и термически обработанными стержнями 1-6 (Фиг. 3), размеры рабочих участков которых ( 1, 2, (,з и т.д.) в точности совпадают с необходимыми размерами соответствующих участков калибровки валка.ПроФилирование осуществляют путем поочередной Прокатки между калибруемым комплектом валков всего набора онравок Угол разворота валков при профилировании каждого из участков определяют с помощью угловой разметки. Прокатку каждого из стержней...

Способ упрочнения поверхности изделий

Загрузка...

Номер патента: 607721

Опубликовано: 25.05.1978

Авторы: Плотников, Вишнев, Сидоренко

МПК: B24B 39/00

Метки: поверхности, упрочнения

...поверхности, Для повышения качества и производительности обработки, кроме указанных движений, сообщают вращение с частотойвокруг оси, расположенной нарасстоянии.от его центра,(фиг. 2)При движении шарика по окружности 0радиуса 8 расстояние от его центра до,обрабатываемой поверхности относительно среднего положения а изменяется,в результате изменяется величина натяга, глубина образуемой канавки на обработанной поверхности, снижается точность, качество и производительностьобработки. В крайних положениях ц и Ь,соответствующих максимальному смещениюшарика от обрабатываемой поверхности, возможно не только уменьшение величины натяга, но и отсутствие контактамежду шариком и обрабатываемым матери"алом.Для обеспечения постоянного натягамежду...

Устройство для двусторонней чистовой и упрочняющей обработки плоских кольцеобразных деталей

Загрузка...

Номер патента: 607722

Опубликовано: 25.05.1978

Автор: Жевченко

МПК: B24B 39/04

Метки: кольцеобразных, плоских, чистовой, двусторонней, упрочняющей

...5, взаимодействующие с одной стороны с ведущей опорой 1, а с другой стороныс цилиндрическими поясками б деформирующих роликов 7, между которыми располагается обрабатываемая деталь 8, причем пояски б в конце технологического цикла контактируют с деформирующими роликами 9, расположенными в сепараторе 4 и взаимодействующими с цилиндрическими поясками 10 приводных роликов 11.Пояски 10 приводных роликов 11 взаимодействуют с кольцами 12 и 13, которые соотг етственно через шарики 14 и 15 взаимодействуют с нажимной опорой 2, в которой размещен на подшипникахотный сепаратор 17, вэаимодейс опорньити кольцами 12 и 13 рики 18 и 19. Деформирующев607722 Формула изобретения ЦНИИПИ Заказ 27 ираж 10 Подписное атен г. Ужгород, ул. Проектная, 4 Фили...

Пружинный подвес

Загрузка...

Номер патента: 607723

Опубликовано: 25.05.1978

Авторы: Френклах, Сасонко

МПК: B24B 47/02

Метки: подвес, пружинный

...пластинчатых пружин и их концы жестко закреплены на основании и подвижном элементе, а пружины силового замыкания выполнены в виде пружин сжатия и установлены параллельно со стойками ЮНа чертеже схематически показан Предлагаемый подвес.На основании 1 закреплены две параллельные пластинчатые пружины 2 свободные концы которых связан вижным элементом 4, например д алмазного карандаша 5 для прав фовального круга б.Между основанием 1 и подвижнью элементом 4 смонтированы пружины 7 сжатия 30 опорными шайбами 8 натяга пружин выпо бки 9, Подвижный э приводом, выходное ожет быть выполнен рычага 10.тия могут быть зам и элементами, напроцилиндрами. со сфериче Для регули ны резьбов мент 4 свя звено кото например,Пружины ны иными с гидро- или кими овки...

Прибор для измерения глубоких отверстий

Загрузка...

Номер патента: 607724

Опубликовано: 25.05.1978

Авторы: Крыловский, Овчинников

МПК: B24B 49/08

Метки: отверстий, прибор, глубоких

...на корректирующее сопло16. Воздух от пневмоэлектроконтактнопдатчика 19 подается параллельно в измерительное 2 и корректирующее 16 сопла, и датчик 19 регистрирует его суммарный расход. В случае отклонения Ьтверстия от его номинального значения изменяется зазор между соплом 2 и засонкой 3, в результате чего изменяетсяуммарный расход воздуха, регистрируемый датчиком 19, а погрешности распо Ложения измерительных наконечников 1 корректируются кулачком 14. Наконечни Ми 1 установлены на рычагах 11 и 12 и Могут перемещаться только в одной плос Мости на плоских пружинах 13, которые закреплены на шпинделе станка. Для поФ- готовки воздуха служат фильтр 23, вла гоотделитель 22, стабилизатор 21 давления воздуха и манометр 20, контакти рующий...

Способ переключения скорости быстрого подвода шлифовального круга на рабочую подачу

Загрузка...

Номер патента: 607725

Опубликовано: 25.05.1978

Автор: Новиков

МПК: B24B 49/10

Метки: подачу, рабочую, быстрого, круга, подвода, переключения, скорости, шлифовального

...с заданным сигналом, пропорциональным оптимальной величине врезания круга в изделие, и при равенстве их сумму сиг- Э) налов преобразуют в импульс, с помощью которого формируют команду на включение рабочей подачи 11.Однако этим способом не достигается высокан точность оптимизации величины 25 врезания, поскольку при формировании сигнала для переключения быстрого под-, вода шлифовального круга на рабочую подачу не учитывается режущая способностЬ шлифовального круга, что приводит к Ю ругой деФормации систевеино зависит от режущей ифовального круга. Перерт меет наихудщую режущую врезаясь в иэделие, соЬ ую величину деформации ри наименьшей величине607725 Сотавитель М. Пуряевкто Т.Шагова Техред К, Гаврон Заказ 2715/9 Тираж 1069 Подписное...

Способ автоматического регулирования параметров процесса шлифования

Загрузка...

Номер патента: 607726

Опубликовано: 25.05.1978

Авторы: Артемьев, Трушакин, Ермолаев

МПК: B24B 51/00

Метки: параметров, процесса, шлифования

...М+оК в начале вреэан 4 ия до М, кбгдаеличина пятна контакта максимальна.ри выходе круга, когда величина пятна контакта уменьшается, мощность резания уменьшается отМмхкс до Ыхх (см. по- ВициЮ 3 на фиг. 1 ) . При такой обработ 0 е (безСАР) при постоянной глубине Шлифования получают высококачественные Изделия. известные системы автоматичеФ Ького регулирования ставят своей зада" чей поддержание мощности резания на постьянном уровнепри переменных факторах процесса резания. При этом производят извчевения резания регулируемого пара-: метра объекта регулирования 4(см,фиг.2), и с помощью датчнка обратной связи 5 посылают сигнал на сумматор б,где,проИсходит его сравнение с установленным значением Уо и разница их Чб Ж поступает в регулятор 7,...

Устройство для шлифования внутренних поверхностей тел вращения абразивной лентой

Загрузка...

Номер патента: 608639

Опубликовано: 30.05.1978

Авторы: Мендельсон, Мельников, Ковыженко, Артюхов

МПК: B24B 21/02

Метки: внутренних, поверхностей, тел, лентой, абразивной, шлифования, вращения

...части которого закрепляют направляющий ролик 10 и в непосредственной близости от него располагают прижимной башмак 12 на оси 9 и упор 8, фиксирующий определенное положение прижимного башмака 12 относительно обрабатываемой поверхности детали 7. Горизонтальная каретка 5 с помощью гибкой связи 15 связана с грузом 14. Узел 13 вращения и крепления изделия располагают ниже абразивной ленты 1 с возможностью его вертикального перемещения относительно прижимного башмака 12 с помощью механизма 11. Для регулирования натяжения абразивной ленты 1 предусмотрен натяжной ролик 19, расположенный между ведущим шкивом и установочным роликом 6 и воздействующий на абразивную ленту со стороны ее абразивносодержащего слоя. Натяжной ролик 19 связан гибкой...

Устройство для полирования деталей

Загрузка...

Номер патента: 608640

Опубликовано: 30.05.1978

Автор: Князев

МПК: B24B 29/00

Метки: полирования

...подъема и опускания по10 направляющим 3 с помощью маховика 4 посредством винта 5. На шпиндель головки 2закрепляется полировальный круг 6. Внутристанины 1 размещен ленточный конвейер 7,содержащий приводной 8 и натяжной 9 ба 15 рабаны, Натяжение ленты транспортера осуществляется винтом 10, Приводной барабан8 получает вращение через цепную передачу11 от привода (иа чертеже не показан).На ленте 12 конвейера закреплены приспо 20 собления 13 для закрепления в пих обрабатываемых изделий 14. Лепта 12 между полировальнь.ми головками 2 поддерживается двумяопорами 15.Обрабатываемые изделия 14 с криволиней 25 ной поверхностью, установленные в приспособления 13, перемещаются вместе с лентой12, поддерживаемой опорами 15. При соприкосновении...

Устройство для обработки деталей

Загрузка...

Номер патента: 608641

Опубликовано: 30.05.1978

Автор: Ковалев

МПК: B24B 37/02

...Основание 1 с крышкой 2 вращаются от привода 3. Деталь 4 устанавливается по оси вращения в посадочных поверхностях основания 1 и крышки 2. На шарикоподшипниках 5 по оси вращения установлен инструментальный узел, состоящий из втулки 6 с грузом 7, создающим эксцентрисптет массы узла отно сительно оси вращения, и с инструментом 8в виде притира с пружиной 9, обеспечивающей одинаковое противоположно направленнос давление на деталь 4. Основание 1 и втулка 6 имеют вырезы для крепления детали 4, 15 например, винтами 10, установки инструмента 8, подачи абразивной пасты и наблюдения за ходом процесса доводки.Устройство работает следующим образом.При разведенных в стороны планках при тира 8 деталь 4 устанавливается в посадочныеотверстия...

Раскатка

Загрузка...

Номер патента: 608642

Опубликовано: 30.05.1978

Автор: Чешев

МПК: B24B 39/02

Метки: раскатка

...роликов свободно вращается на оправке, сепаратор 7 второго ряда 10 заторможен путем его выноса и фиксации.Гайки 8 и 9 служат для регулирования размера раскрытия соответственно для первого и второго рядов роликов, пружины 10 и 11 - для сброса роликов с размера прн выводе рас катки.Для работы раскаткой необходимо как вращение ее оправки 1, так и вращение обрабатываемой детали. При вводе в обрабатываемую деталь, вращающуюся, например, по ча совой стрелке, раскатка с оправкой 1 вращается в ту же сторону, но с большей угловой скоростью, относительное угловое перемещение детали относительно оправки 1 и конуса 2 будет обратным (против часовой стрелки). Со гласно условию самозатягивания, требуемыйугол наклона роликов первого ряда относительно...

Раскатка для чистовой и упрочняющей обработки отверстий

Загрузка...

Номер патента: 608643

Опубликовано: 30.05.1978

Авторы: Козырев, Корнев, Одинцов

МПК: B24B 39/02

Метки: упрочняющей, раскатка, отверстий, чистовой

...штифтом, предназначенным для взаимодействия с упомянутым винтовым пазом полой тяги.На чертеже изобракена предлагаемая раскатка,Раскатка содержит корпус 1, в котором помещена задняя опорная коническая втулка 2, в которую вставлена передняя опорная коническая втулка 3. Обе опорные втулки перемещаются вдоль оси раскатки без относительного вращения, поскольку этому препятствуют винты 4 и 5. В пазах сепаратора 6 установлеатки осуществляется следуюепится в шпинделе станка, притяга 16 соединяется с приводном, например пневмоцилиндением гайки 11, а следователь с опорными коническими втулдоль оси раскатки регулируется формирующих роликов в пазах соответствии с обрабатываемым тали. Регулировку раскатки на тки производят поворотом...

Способ обработки плочких кольцевых поверхностей

Загрузка...

Номер патента: 608644

Опубликовано: 30.05.1978

Автор: Натапов

МПК: B24B 39/04

Метки: плочких, поверхностей, кольцевых

...позволяет накатывать детали с достаточно малыми усилиями.Целью изобретения является повышение производительности.Для этого по предлагаемому способу накатную головку, закрепленную неподвижно, например в суппорте токарного станка, устанавливают со смещением относительно оси де мой кольцевой поверхности; д - диаметр отверстия детали. На фиг, 1 показана накатная головка и обрабатываемая деталь, разрез; на фиг. 2 - схема накатывания поверхности.Заготовку 1 (см, фиг, 1) устанавливают в патроне 2 токарного станка и приводят во вращеие. Накатную головку 3 закрепляют на суппорте 4 станка со смещением 1 и производят накатывание с продольным перемещением накатной головки,Схема взаимного расположения заготовки и шариковой накатной головки показана...

Ленточно-шлифовальное устройство

Загрузка...

Номер патента: 609613

Опубликовано: 05.06.1978

Авторы: Воронин, Семенченко, Мигунов, Бубнов

МПК: B24B 21/16

Метки: ленточно-шлифовальное

...схема предлагаемого устройства.Устройство содержит эквидистантный обрабатываемым поверхностям на толщину ленты контактный копир 1, натяжной ролик 2, приводной шкив 3 и механизм подачи, выполненных в виде коромысла 4 подачи, шарнирно связанного с помощью оси 5 с рычагом Ь подачи, 10 поворачивающимся, вокруг осн 7, параллельной оси 5. На кронштейне 8 рычага б установлен груз 9, а на коромысле 4 - груз 10. Для фиксирования окончания подачи на врезание в устройстве 16 имеются упоры или датчики 11 и 12 окон; чания подачи.Обрабатываемая деталь 13 с помощью приспособления 14 крепится на коромысле 4 подачи, а бесконечная абра зивная лента 15 устанавливается на контактный копир 1, натягивающий ее ролик 2 и приводнои шкив 3.При работе устройства...

Способ заточки зуборезных головок

Загрузка...

Номер патента: 610660

Опубликовано: 15.06.1978

Авторы: Кедринский, Демин

МПК: B24B 3/34

Метки: заточки, головок, зуборезных

...грани достаточно производитьодин-два раза за все время эксплуатации комплекта резцов, применяя любойизвестный способ шлифования.Закругленные части профиля в рассматриваемом примере применения способа ограничены коническими поверхностями (или близкими к ним), обраэующиОмися путем вращения инструмента относительно осей 8, проходящих через центры 01 и Оэзакруглений.Эти оси могутбыть параллельны плоскости 5 или направлены под углом к ней, в зависимости.25от углаконуса шлифовального круга иот заднего угла при вершине резца. Изменением этих параметров можно достичьтого, что радиус закругления буде"иметь постоянную величину по всей линии пересечения задних граней илиуменьшаться вдоль этой линии по мереудаления от передней грани.При заточке...

Способ шлифования наружных поверхностей абразивным кругом с внутренним рабочим слоем

Загрузка...

Номер патента: 610661

Опубликовано: 15.06.1978

Автор: Дмитриев

МПК: B24B 5/04

Метки: кругом, внутренним, абразивным, наружных, шлифования, рабочим, слоем, поверхностей

...поверхности,шлифональным кругом с внутренним рабочим слоем; на фиг. 2то же, вид сверху.Изделию 1 сообщают вращение со скоростью 7 и перемещают его относительно шлифовального круга 2 с продоль ной подачей ЬщдОсь шлифовального круга 2,распблагают по отношению к оси изделия 1 под уггфэмЙ -рипуск на шлифование 1- а распределяют между двумя коническими участками, которые образуют на внутренней поверхности круга.Припуск на шлифование первой кониваохов аоверхноовн равен аа а 1., вворой конической поверхности -Угол наклона круга опредотношения сОеоо( у.где - угол наклона оси вращения кру га.относительно оси вращения изделия;610661 Формула изобретения ИИПИ Эакаэ 3063 Тираж.1069 Подписно ал ППП фПатентф, г. Ужгород, ул. Проектна Й, -...
