Устройство для зажима детали к электрохимическому станку

Загрузка...

Номер патента: 387801

Опубликовано: 01.01.1973

Автор: Дедков

МПК: B23H 7/26

Метки: зажима, детали, станку, электрохимическому

...прижим обрабатываемой детали к базовым поверхностям производят винтом, эксцентриком или другим механизмом. Недостаток известного устройства состоит в ослаблении прижима в результате пульсирующего давления электролита.Предлагаемое устройство позволяет исключить указанный недостаток.Оно отличается от известных тем, что зажимной механизм, например винт, установлен в подвижной рамке, прикрепленной к торцу герметичного заполненного газом под атмосферным давлением сильфона, другой торец которого прикреплен к рабочей камере.На чертеже представлено описываемое устройство, вид в плане и разрез по А - А,В рабочей герметичной камере 1 станка установлена базирующая деталь 2, к которой прижимают обрабатываемую деталь 3. Герметичный,...

Устройство для электрохимической обработки зубчатых колес

Загрузка...

Номер патента: 387802

Опубликовано: 01.01.1973

Авторы: Рыжов, Фокин

МПК: B23H 9/10

Метки: электрохимической, колес, зубчатых

...так как на обработанной поверхности в значительной степени копируются погрешности исходной.Предлагаемое устройство позволяет повысить точность обработки зубчатых колес.С этой целью оно снабжено эталонным зубчатым колесом, установленным на оправке соосно с обрабатываемым колесом и развернутым относительно него в угловом направлении на величину межпрофильного зазора между электродом-инструментом и обрабатываемым зубчатым колесом,На чертеже изображено описываемое устройство.Обрабатываемое колесо 1 и эталонное колесо 2 закреплены на оправке 3, установленной во вращающихся центрах. Эталонное колесо изолировано от оправки текстолитовыми втулками 4. Электрод-инструмент 5, являясь ведущим элементом цепи, зацепляется с боковой поверхностью...

В

Загрузка...

Номер патента: 387803

Опубликовано: 01.01.1973

Авторы: Пасах, Мартынкевич, Ахремчик, Клусевич, Егоров

МПК: B23H 7/36

...отверстия с выполненным по спирали Архимеда каналом, направляющим поток электролита,На чертеже изображено описываемое устройство,Обрабатываемая деталь 1 в форме вала через уплотнение 2 устанавливается в корпусе приспособления 3, Подвод электролита в приспособление осуществляется через штуцер 4 и фильтр 5, Внутри приспособления имеется вихревая камера б, соединенная тангенциальными отверстиями 7 с направляющей 8, выполненной по спирали Архимеда. Процесс обработки осуществляется в межэлектродном зоре 9 при подключении источника питая 10. При наложении на обрабатываемую детальвозвратно-поступательного движения с вра щением против вращательного движенияэлектролита рабочая жидкость поступает через штуцер 4 в вихревую камеру б с...

387804

Загрузка...

Номер патента: 387804

Опубликовано: 01.01.1973

МПК: B23H 7/02, B23H 7/26

Метки: 387804

...занимают много времени.Цель изобретения - повышение производительности обработки. С этой целью электрод- проволоку располагают снаружи заготовки. Заготовку в местах обработки изгибают по радиусу, величину которого выбирают в зависимости от формы прорезаемой щели и осуществляют подачу на врезание перпендикулярно линии изгиба.На фиг, 1 показана схема изготовления щели; на фиг. 2 - схема изготовления периодически расположенных щелей,Заготовку изгибают на оправке 2, снабженной пазом для выхода электрода-проволоки 3. Радиус кривизны оправки выбирается в зависимости от длины и профиля щели, 5 Оправку с заготовкой перемещают относительно электрода, причем с помощью соответствующих перемещений можно получить щели различного профиля,...

Способ одновременной обработки сопрягаемых

Загрузка...

Номер патента: 387805

Опубликовано: 01.01.1973

Автор: Фотеев

МПК: B23H 9/12

Метки: сопрягаемых, одновременной

...влияет погрешность диаметра электрода-проволоки. 15Цель изобретения - повышение точности обработки,Поставленная цель достигается тем, что оси вращения обрабатываемых деталей располагают по обе стороны электрода-проволо ки в одной плоскости с ним, детали приводят в противоположно направленное вращение и смещают одну из них относительно электрода- проволоки для получения зазора, необходимого в сопряжении. 25На фиг. 1 представлена схема обработки двух сопрягаемых деталей; на фиг, 2 - обрабатываемые контуры. Обрабатываемые детали 1, 2 располагают так, что оси 3, 4 и электрод 5 находятся в одной плоскости. Обрабатываемые детали получают вращательное движение в противоположных направлениях и движение подачи либо на электрод-проволоку...

Электрод-инструмент для электрохимической

Загрузка...

Номер патента: 387806

Опубликовано: 01.01.1973

Авторы: Косухин, Медведев

МПК: B23H 9/04, B23H 3/04

Метки: электрод-инструмент, электрохимической

...рабочих элементов профи лей позволяет перемещать их в осевом направлении относительно обрабатываемого шнека, что обеспечивает установку необходимых межэлектродных зазоров.На чертеже представлен предлагаемый элек трод-инструмент, общий вид. Электрод-инструмент состоит из винтовогопрофиля 1 для обработки левой стороны лопасти шнека и винтового профиля 2 для обра ботки правой стороны. Профили 1, 2 ввинчиваются один в другой. Винтовой профиль 1 жестко закреплен с полувтулкой 8, а винтовой профиль 2 - с полувтулкой 4. Полувтулки 8 и 4 с закрепленными рабочими профиля ми установлены в цилиндр 5. Винтовые профили 1 и 2, ввинченные друг в друга и соответственно закрепленные на полувтулках 3, 4, вследствие зазоров между витками могут...

Электролит для электрохимического маркирования

Загрузка...

Номер патента: 387807

Опубликовано: 01.01.1973

Автор: Королев

МПК: B23H 3/08, B23H 9/06

Метки: маркирования, электрохимического, электролит

...по делам иэооретений и открытийДК 621,9.047.4(088,8) вторзобретен В. В, Королев 3 аявител ЛЕКТРОЛИТ ДЛЯ ЭЛЕКТРОХИМИЧЕСКОГО КИ РОВАН ИЯ 2,5 - 3 2 - 2,5 остальноеИзобретение касается элоктрохимического маркирования, а именно составов электролитов для этой операции.Известны электролиты для электрохимического маркирования на основе водных раство ров нитрата натрия, нитрита натрия, поваренной соли, калиевой селитры с концентрацией более 3 - 7%. Однако при их применении получается нечеткое расплывчатое изображение знаков. 10Цель изобретения - повышение качества изображения. С этой целью состав выполнен на основе поваренной соли, взятой с малой концентрацией, а именно 2,5 в 3 при одноременной добавке пассиватора - борной кпсоты, взятой с...

Устройство для комбинированного электрохимического и абразивного шлифования

Загрузка...

Номер патента: 388863

Опубликовано: 01.01.1973

Автор: Вербицкий

МПК: B23H 5/06, B23H 5/10, B23H 7/12 ...

Метки: электрохимического, абразивного, комбинированного, шлифования

...отдельных потоков электролита для очистки шлифовального круга.Цель изобретения - предохранение круга от разрыва.Для этого в радиальные отверстия шлифовального круга и контактного кольца, на которое насажен круг, установлены металлические трубки с расширениями в виде сопел у периферии круга, а на внутренней поверхности кожуха закреплены равномерно по окружности отражательные пластины.На фиг, 1 изображено предлагаемое устройство; на фиг. 2 - разрез по А - А нафиг, 1,Шлифовальный круг 1 с выемками для катодных пластин 2 установлен на контактном кольце 3, к которому винтами 4 прикреплены катодные пластины 2 и присоединен отрица тельный полюс источника питания (положительный полюс присоединен к изделию). В шлифовальном круге 1 и контактном...

Регулятор подачи электрода-инструмента для электроэрозионных станков

Загрузка...

Номер патента: 388864

Опубликовано: 01.01.1973

МПК: B23H 7/18

Метки: станков, электрода-инструмента, электроэрозионных, подачи, регулятор

...вращению двигателя в направлении сближения электродов станка.Изменением сопротивления 18 устанавливается необходимая скорость подачи в установившемся процессе, соответствующая оптимальной производительности обработки,Изменяя при помощи сопротивления 23 постоянное смещение на базе транзистора 19, задают необходимый уровень напряжения на электродах станка, при достижении которого транзистор 19 переводится в режим отсечки.Если на межэлектродном промежутке станка процесс изменяется в сторону короткого замыкания электродов, то этому соответствует уменьшение среднего значения напряжения на электродах. При некотором уменьшении напряжения транзистор 19 выходит из режима отсечки в активный режим и при дальнейшем уменьшении напряжения...

Станок для электрохимической обработки

Загрузка...

Номер патента: 389904

Опубликовано: 01.01.1973

Автор: Дедков

МПК: B23H 7/36

Метки: электрохимической, станок

...собой жесткую, оребрепную пластину, соединенную с корпусом 2 эластичными связками 4, например, из резины. Крышка 5 петлях 5 подвешена к камере 1. Крышка имеет впльчатые выступы 6, в которые входят шарнирно скрепленные с камерой 1 в 55 пты 7, имеющие поджпмные гайки 8.Полость Б заполнена жидкостью, например минеральным маслом, и через трубопровод 9 соединена с полостью камеры 1.Предлагаемьш станок работает следующим образом.Крьшпу камеры проворачива 5 от па ш;тл 5 х д, и 5 о/555 т в пазы в 55 ступовВины 7 5 подворачивают гайки 8, что позволяет в первоначальный период, когда давление электролита в камере не превышает атмосферного, осуществить предварительную герметизацшо камеры для предотвращения выхода электролита из рабочей камеры....

Способ электрохимической обработки

Загрузка...

Номер патента: 389905

Опубликовано: 01.01.1973

Автор: Молдавский

МПК: B23H 7/26

Метки: электрохимической

...отверсти струмеита в техн кую подложку, о 20 целью упрощения честве материала кие диэлектричес рой плавления 10 мер парафин, сте 25 которые наносят на поверхность деОП ИСАНИЕ ИЗОБРЕТЕН ИЯ Заявлено 28.1 Х.1971 ( 1702431/25 с присоединением заявки-Изобретение относится к области размерной электрохимической обработки, а именно к прошиванию сквозных отверстий и щелей.Известен способ электрохимической обработки сквозных отверстий с выходом электрода-инструмента в технологическую диэлектрическую подложку.При электрохимической обработке сквозных отверстий и полостей на выходе катода из обработанной полости падает давление электролита, также происходит вибрация оставшегося нерастворенным тонкого лепестка металла, вызывающая короткие замыкания...

390881

Загрузка...

Номер патента: 390881

Опубликовано: 01.01.1973

Авторы: Саксаганский, Пискунов, Кабанов, Петичев, Сидоров, Максимов

МПК: B23H 7/12

Метки: 390881

...11 к рабочему диску. Рычаг снабжен роликом 12, опирающимся на копир 18. К каретке с помощью шарнира 14 крепится узел токоподвода к раз резаемой трубе 15, содержащий корпус 1 б,токоподводящие щетки 17 и ролики 18, опирающиеся на копир. На каретке установлен силовой трансформатор 19, соединенный гибкими проводниками 20 и 21 с токопроводамц 10 к рабочему режущему диску и разрезаемойтрубе. 1-1 а каретке также установлены четыре опорных ролика 22, ца которые опирается разрезаемая труба. Каретка соединена с корпусом гидроцилиндра 23, шток которого це подвижно закреплен в станине, Копир 18 поворачивается вокруг своей продольной оси в опорных втулках 24 и 25, которыми оц крепится в станине.При необходимости отрезки движущейся 20 мимо...

Источник питания для электроискрового легирования

Загрузка...

Номер патента: 390900

Опубликовано: 01.01.1973

Авторы: Любчик, Глыбач, Фурсов, Парамонов

МПК: B23H 7/18, B23H 1/02

Метки: легирования, электроискрового, питания, источник

...чертеже приведена принципиальная схема источника.Он состоит из двух управляемых вентилей 1 и 2, через которые заряжаются и разряжаются накопительно-коммутирующие емкости а и б, диода 3, разделяющего цепи эрозионной нагрузки и обмотки вибратора 4, схемы управления 5 и межэлектродного промежутка 6,От схемы управления запускающии импульс подается на управляющий электрод вентиля 1. Ток от источника питания проходит через межэлектродный промежуток, осуществляя легирование, Импульс подается также на вентиль 1 и емкость а, которая заряжается. В это же время заряженная ранее емкость б разряжается через вентиль 1 и диод на обмотку вибратора, что вызывает 10 механические колебания легирующего электрода. После заряда емкости а и разряда...

Электрод-инструмент для электрохимической размерной обработки

Загрузка...

Номер патента: 390901

Опубликовано: 01.01.1973

МПК: B23H 3/06, B23H 3/04

Метки: размерной, электрохимической, электрод-инструмент

...ооработки. 11 ри изготовлении электродов-инструмснтов для элсктрохимической размер ой обработки применяют различпыс материалы, наибольшее распространение полу 1 или медь и ее сплавы.1 ак как качество обработки зависит от качества поверхности электрода-инструмента, то нривепя 10 т полированпыс электроды-инстру- менты. Однако в процессе обработки электрод-инструвСнт покрывается продуктами растворения (черной пленкой), что отрицательно сказывается на процессе обработки и ухудшает качество обрабатываемой поверхности детали.Для повышения точности и чистоты обработки электрод-инструмент амальгамируют известным способом, Рабочую поверхность электрода-инструмента, изготовленного из го сплаобезжирают азоти.образоври размчто улурхности. ляться...

390902

Загрузка...

Номер патента: 390902

Опубликовано: 01.01.1973

Авторы: Рыжов, Сарбаева, Вител, Белков

МПК: B23H 3/08

Метки: 390902

...ород- едуюЭлектролит для электрботки титановых сплавов,растворов хлористого ирия, отличающийся тем, чния качества обрабатывв него введена добавка соной кислоты, а компонентщем соотношении, %:Хлористый натрийАзотнокислый натрийЙодистый калийИодистый натрийВода охимическои состоящий из азотнокислогото, с целью улаемой поверхн ли йодисто-вод ы взяты в сл 10102,5 - 53,0 - 7,0стальное,Изобретение касаетсяэл химической обработкии быть использовано при р бра титановых сплавов.Известны электролиты для обработки титановых сплавов, которые представляют собой растворы хлористого натрия или смеси его с азотнокислым натрием с различными добавками. Однако существующие электролиты при обработке титановых сплавов не обеспечивают необходимого качества...

Устройство

Загрузка...

Номер патента: 390903

Опубликовано: 01.01.1973

Авторы: Захаров, Королев, Щербаков, Валов, Сныков

МПК: B23H 11/00

...моделирования, эмпттеры (коллекторы) жс подключены к источнику электродвижушей си лы, а базы соединены индивидуальными щупами, размещенными вдоль контуров электродов.На чертеже изображено предложенное устройство.Оно состоит из электропроводной бумаги 1, на которой цветным карандашом нанесены требуевтые эквипотенциальные линии 2 и 3. На кромке бумаги укреплены контакты 4, к которым присоединены коллекторы (эмнттеры) транзисторов 5. Их базы соединены со шупамп б, размещенными вдоль границ эквипотенциальных иний 2 и 3. Эмиттсры (коллектортя транзисторов соединены с источником тока 7через тумблер 8,1-1 а электропроводной бумаге цветным карандашом наносятся границы эквипотснциаль 5 ных линий 2 и Л, вдоль которых на равных расстояниях...

Электрод-инструмент для электрохимической

Загрузка...

Номер патента: 390904

Опубликовано: 01.01.1973

Автор: Авторы

МПК: B23H 3/04

Метки: электрод-инструмент, электрохимической

...для электрохимической обработки, позволяющие получать отверстия или полости необходимых размеров. Однако на обрабатываемой поверхности остаются следы струйности электролита,Для создания конструкции электро-инструмента, позволяющего обрабатывать полости без наличия струйности на боковой стенке электрода-инструмента выполнена канавка, соединенная с центральным отверстием для подвода электролита.На чертеже изображен предложенный электрод-инструмент,Рабочая часть электрода-инструмента состоит из торцовой 1 и боковой 2 поверхностей, на поверхности 2 имеется канавка 8, содинен. ная с центральным отверстием для подвода электролита радиальными отверстиями а.Электрод-инструмент внедряется в деталь икопирует полость. Часть электролита,...

390905

Загрузка...

Номер патента: 390905

Опубликовано: 01.01.1973

Авторы: Дегт, Грицевич, Мороз, Макаренко, Фрибус

МПК: B23H 9/06

Метки: 390905

...2, датчиком управления цикла Л и 4, механизма 5 возвратно-поступательного перемещения штока б с бестрафаретным электоодом-инструментом 7.Датчики д и 4 соединены с блоком управления 8. Под столом 1 расположена ванна 9 с электролитом. В исходном положении электрод-инструмент7 находится в нижнем положении в ванне 9 сэлектролитом, Загружаемое изделие 2 воздействует на датчик 3 и механизм 5, содержащий5 электромагнит, якорем которого служит штокб, выполненный в виде поршня, перемещающегося в каркасе катушки электромагнита, являющейся одновременно цилиндром, и поднимает электрод-инструмент 7 в верхнее положе 10 ние. Плавность хода штока б в конечных поло.жениях при подъеме и опускании электродаинструмента 7 обеспечивается...

Станок для электрохимического плоского шлифования

Загрузка...

Номер патента: 390906

Опубликовано: 01.01.1973

Авторы: Семенов, Чиркин

МПК: B23H 5/06

Метки: шлифования, плоского, электрохимического, станок

...выполнением стола в фооме плоского кольца, обхватывающего колонну, несущую катод, в виде кольцевого сектора и абразивный круг, расположенный в вырезе катода.На чертеже изображен предлагаемый станок с разрезом по А - А.Он состоит из колонны 1, и кольцевого стола 2. На колонне 1 размещены шлифовальный (абразивный) круг 3 и кольцевой катод 4 с уст. ройством 5 для поддержания рабочего зазора. Приводы перемещения б и 7, соответственно круга 3 и катода 4, также размещентв на колонне. Технический ток подается от источника 8.Электролит подается из бака 9. Привод 10 приводит во вращение стол 2 с деталямп 11.5 Устройство для поддержания зазора работает от датчика 12, При подаче тока в зазор между катодом 4 и обрабатываемым изделием 10...

Способ изготовления металлического электродаинструмента

Загрузка...

Номер патента: 390907

Опубликовано: 01.01.1973

МПК: B23H 7/22

Метки: металлического, электродаинструмента

...с гальваническим, а также наличием шероховатости, приводящей к образованию микропор на поверхности раздела слоев, ухудшающих теплоотвод от гальванической пленки, подвергаемой действию разрядов, что приводит к ее проплавлению, т. е. толщина гальванической пленки должна быть достаточной для того, чтобы теплоотвод обеспечивался материалом этой пленки, а термическое сопротивление границы раздела не оказывало влияния н процссс отвода тепла с поверхности электрода-инструмента. Кроме есса йствпо- ученения скую пижения трудоем я электроэрозио струмента на н лектрода-инструм ием металла, п чи, наносят гальв иной 50 - 200 лк. кости п цнных с воаружнуюента, полосле отделаностегиче ро С целью с и лчшени 15 электрода-ин верхность э ную напылен...

К авторскому свидетельствум. кл. в 23р 112удк 621. 9. 047. 4. 06 (088. 8)

Загрузка...

Номер патента: 390908

Опубликовано: 01.01.1973

Авторы: Вител, Хованов

МПК: B23H 7/12, B23H 7/22

Метки: 088, кл, 112удк, авторскому, свидетельствум

...в форме диска, работающие по схеме электрохимического профильного шлифования. В этом случае все элементы профиля круге, вращаясь с одинаковой окружной скоростью, имеют различные линейные скорости. Такое различие скоростей рабочей поверхности инструмента-катода влияег на качество и точность получаемой при обработке поверхности.Для создания электрода-инструмента для профильного элсктрохимпческого шлифования с минимальныа рассогласованием скоростей элементов рабочих поверхностей к- тода, электрод-инструмент выполнен из отдельных насаженных на общи, вал нескольких дисков, каждый из которых имеет индивидуальный привод. Электрод-инструмент может, например, состоять из трех дисков, средний из 1 оторых неподвижно тоса 1 кен на...

Способ приготовления раствора для электрохимического маркирования

Загрузка...

Номер патента: 390909

Опубликовано: 01.01.1973

Авторы: Смоленцев, Черепанов, Самецки, Белоусов

МПК: B23H 3/08, B23H 9/06

Метки: раствора, электрохимического, приготовления, маркирования

...натрия. Это позволяет обесаечить стабильность состава произаодных продуктов реакции растворяемых компонентов и тем самым улуошить маркирующие свойства электролита.Раствор выбранного состава в следующих соотношениях компонентов, о/о. подовревают до кипения и кицятят в стеклянном сосуде в течение 3 - 4 мин затем. его охлаждают до 20 С и выдерживают до выпадения осадка. После чвго подвергают фильтрациипри этам,фильтр долокен иметь не менее трех слоев фильтровальной бумаги, Профильтрованный распвор смешивают с 10 о/оным раствором нитрита натрия в соопношении 2/3,1 О Несоблюдение указанных операций, режимов их проведения и процентных соотношений компонентов,приводит к нестабильноспи качества маркирования, Способ приготовления раствора...

Библиотека

Загрузка...

Номер патента: 390910

Опубликовано: 01.01.1973

Авторы: Гродзинский, Зубатова, Маконовицка

МПК: B23H 3/08

Метки: библиотека

...быстрорежущих сталей, представляющие .собой смеси водных растворов нитратов, хлоридов, карбонатов натрия в достаточно высоиихконцентрациях (до 20 - 30%).Из(вестен электролит, в частяости, для элеигрохимического клеймения на основе,нитрита и нитрата натрия. С целью снижения коррозионной а 1 квиэности,в электролит выведен триэтаноламин, причем компоненты взяты в следующем соотношении, вес. %: 15Нитрит натрия 0,2 - 1Нитрат натрия 2 - 10Триэтанола мии 1 - 3Предлагаемый электролит отличается тем, что в него введены карбонат 1 натрия и триэтанола 1 мин, причем комттоненты взяты в следующих соотношениях, г/л:Азотнокислый натрий 100 - 110Утлекисльтй натрий 20 - 30 25 Триэтаноламин 15 - 20Это,позволит повысить производительность обработки и...

Электролит для электрохимической размерной обработки металлов

Загрузка...

Номер патента: 392145

Опубликовано: 01.01.1973

Автор: Стробыкин

МПК: C25F 3/00, B23H 3/08

Метки: размерной, электролит, электрохимической, металлов

...обработки змеров пр Качеств сновных оверхнос ошее с сохранением достаточной чистоте 5 - 25 ота 0,5 - 5 остальноередмет пзобрете Электролит для ной обработки ме стый натрий и о личаоацийся тем, чества обработки, взяты в следующ электрохпмическои таллов, содержащий ртофосфорную кисло что, с целью повышекомпоненты элект ем соотношениями, вес сняпар бо гки:13 - 1 С до 4 Хлористый натрийОртофосфорная кислотаВода остальное. ИЗОБРЕТЕ Заявлено 19,1 Х.1969 ( с присоединением заявки ПриоритетОпубликовано 27.Л 1,1973 Дата опубликования опи ЕКТРОЛИТ ДЛЯ ЭЛЕКТРОХИМИЧЕСКОЙ РАЗМЕРНОЙ ОБРАБОТКИ МЕТАЛЛОВ Известен электролит дл азмерной обработки, со атрий и ортофосфорную Предложенный электр звестного тем, что его ледующеьм соотношении,Хлористый натрий...

В п твн.и. ти, к.и. гервас, о. и. зотов и э. x. сайфи

Загрузка...

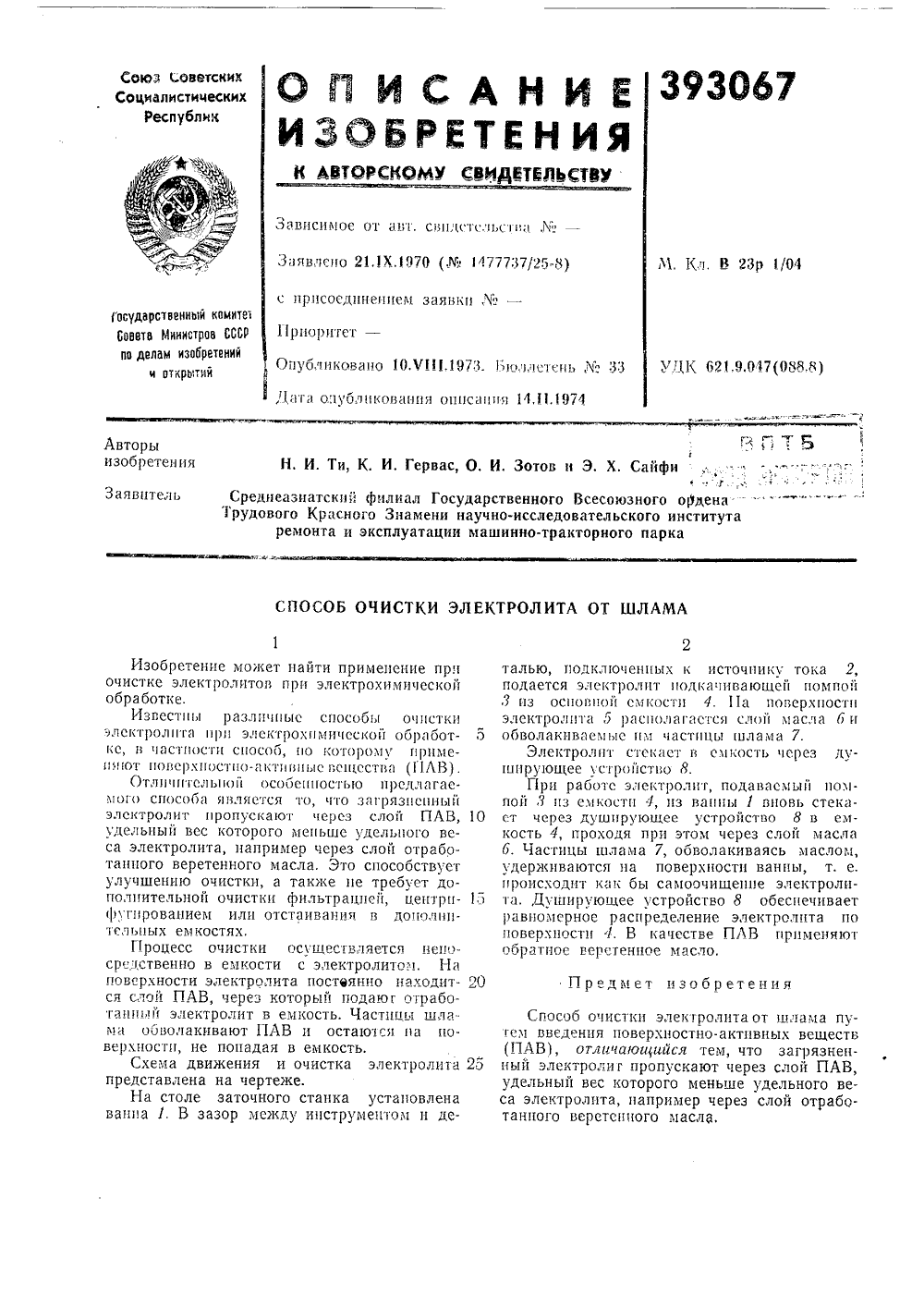

Номер патента: 393067

Опубликовано: 01.01.1973

Авторы: Эксплуатации, Среднеазиатский

МПК: B23H 3/10, B23H 7/36

Метки: сайфи, •(ки», €ти, зотов, гервас, твн.и

...непосредственно в емкости с электролитом. Нд поверхности электролита постеянно находит ся слой ПАВ через который подают ОтрабоТаццмй ЭЛЕКтрОЛИт В ЕЪ 1 КОСтЬ. Чаетццц ШЛама обволакивают ПАВ и остаю 1 ся па поверхности, не попадая в емкость.Схема движения и очистка электролита 2 О представлена на чертеже.На столе заточного станка установлена ванна 1, В зазор между ицструме 1 гсом и деизобр еция о-писткц нця новеотячающ ролиг пр вес котоолцта, ца еретеццог а от шлдма пуцвных веществ то загрязненрез слой ПАВ, удельного веслой отрабоСпособГсм введе (ПАВ), цый элекудельный са электр танцого в ролит но-акт тем, ч ают че теньше р чере ла,элек хност ийся пуск ого а риме о ма Средиеазиатскци филиал ГосуТрудового Красного Знамени...

Устройство для электроэрозионной обработки

Загрузка...

Номер патента: 394188

Опубликовано: 01.01.1973

Авторы: Улитин, Тюрин

МПК: B23H 7/26

Метки: электроэрозионной

...устройство относится к области машиностроения, преимущественно к рабочим приопособлениям для электроэрозпонной обработки отверстий. Оно может быть применено для получения в деталях отверстий, профильных пазов и щелей, расположенных под различцымп углами к оси детали.Известно устройство для электроэрозионной обработки радиальных отверстий в боковых поверхностях крупногабаритных, например, торцовых труб.Однако такие устройства имеют ограниченные возмоокности применения.Цель предлагаемого изобретения - повышение производительности устройства.Для этого предлагаемое устройство выполнено в виде расположенного соосно обрабатываемому сечению зубчатого сектора, перемещаемого связанной со шпинделем станка рейкой, зацепленной с внешним его...

395205

Загрузка...

Номер патента: 395205

Опубликовано: 01.01.1973

Автор: Гулар

МПК: B23H 1/02

Метки: 395205

...напряжение силовых импульсов устанавливают больше напряжения импульсов пробоя межэлектродного промежутка на величину падения напряжения на электродах при заданном токе разряда.На чертеже представлена эквивалентная схема цепи, реализующей данный способ.На нем обозначены: Е, - напряжение источника поджига промежутка, Е, - напряжение силового источника, Ь - суммарное оммическое сопротивление электродов, Й,р - оммичсское сопротивление межэлектродного промежутка, К, и Кг - ключи.Величина напряжения силова опоеделяется из условия; 1=7,пульсный ток в силовой цепи, при которомобеспечиваются требуемые геометричеокие па.раметры лунок на,поверхности обрабатываемой детали.При этом принимаем, что Его=Е 1 о и Яро=0,йотсюда следует: Ег= (+...

Способ электроэрозионной обработки

Загрузка...

Номер патента: 395206

Опубликовано: 01.01.1973

Автор: Фотеев

МПК: B23H 1/08

Метки: электроэрозионной

...обработку деталей ведут в среде, обладающей жидкотекучестью при повышенных температурах (например, парафин, стеарин и другие предельные углеводороды), которую натревают до 150 - 500 С в зависимости от материала обрабатываемой заготовками.Способ основан на известном в термической и механической обрабопке принципе снижения внутренних напряжений и повышения режимов резания за счет нагрева обрабатываемой детали на несколько сот градусов. Для обеспечения нормального протеканияпроцесса электроэрозионной обработки с резким уменьшением величины внутренних напряжений предлагается обработку вести в ра бочих средах, которые становятся жпдкотекучими при повышенных температурах, а при нормальной температуре находятся в твердом состоянии. Ниже...

Источник питания для электроискрового легирования металлических поверхностей

Загрузка...

Номер патента: 395207

Опубликовано: 01.01.1973

Автор: Пашков

МПК: B23H 1/02, B23H 7/18

Метки: питания, источник, легирования, электроискрового, металлических, поверхностей

...электродом 1 Б (см. на схеме пунктир).При обработке в течение полупернода поверхности питающего устройства напряжения промышленной частоты па управляющий электрод тиристора 3 подается управляющий им.10 пульс. Тпристор 3 открывается, конденсатор2 заряжается. Цепь разряда конденсатора 2 коммутируется с помощью электромеханического вибратора 7. В межэлектродном промежутке выделяется рабочий импульс. Часто- ,15 та следования рабочих импульсов равнаудвоенной частоте питающего устройство напряжения. Управляющие импульсы формируются ключевым элементом, содержащим трап.зистор 5 с базовым сопротивлением 4 и пере менный резистор б,Процесс формирования управляющего импульса происходит следующим образом.В положительный полупериод разность...

Устройство для измерения колебаний электрода-проволоки

Загрузка...

Номер патента: 395208

Опубликовано: 01.01.1973

Автор: Алкин

МПК: B23H 7/04

Метки: колебаний, электрода-проволоки

...через низкочастотный фильтр параллельно указанному промежутку.На чертеже изображено предложенное устройство.Дополнительный электрод 1 выпслнен, например, в виде стержня, диска, находящегося в диэлектрической среде на небольшом расстоянии от электрода-проволоки 2 и на каретке 3 (скоба) станка, высокочастотного маломощного генератора 4 импульсов, подключенного к электроду-проволоке 2 через токопровод 5 п к дополнительному электроду 1, пикового вольтметра б, подключенного через фильтр 7 низких частот к прибору, регистрирующему электрические колебания, например к осциллографу 8.Дополнительный электрод 1 помещают в диэлектрическую среду на небольшом расстоянии от электрода-проволоки 2. Пиковый вольтметр б снимает напряжение пробоя...
