B23H — Обработка металла воздействием электрического тока высокой плотности на заготовку с использованием электрода, который является инструментом; указанная обработка, комбинированная с другими видами металлообработки

Страница 15

Способ нейтрализации защелоченных электролитов при электрохимической размерной обработкеметаллов

Загрузка...

Номер патента: 331117

Опубликовано: 01.01.1972

Авторы: Щербак, Безземельна, Постаногов

МПК: B23H 3/08

Метки: размерной, нейтрализации, обработкеметаллов, защелоченных, электролитов, электрохимической

...нейтрализации.Б защелочеииый электролит вводя киельш сернокислый калий в виде 35 - 45 -ного водного раствора.11 редлдгаемьш сиосоо нейтрализации способствует увеличению производи гельносги процесса, улучшению качества поверхности и структуры осадка, образующегося при анодном растворении, что позволит интенсифицировать ошсгку электролита на фильтруюшнх установках. Раствор безопасен в 061)ащении, удобен в эксплуатации и транспортировании.11 ри мер. тлектрохимическую обработку проводят на обр азцах из а.ио мин иевого сплав АМГ 20", -ый водньрия, ири емиед 1.;1 ектрол5;1 од давле:1 иемииди 1 я 18 - 24тд ДОегдет р 1тролтггд произдо р 11- О0 мерно 2 г/ кедин 1 шу рН. г, электролиге, содерждщем й р;ев 01) ЗОГиокиелОго натрдгуре в зоне...

Способ электрохимического шлифования

Загрузка...

Номер патента: 331868

Опубликовано: 01.01.1972

Авторы: Марковский, Голубев, Иванов

МПК: B23H 7/12, B23H 7/36

Метки: электрохимического, шлифования

...и производительность электрохимического шлифования во многом зависят от толщины пленки электролита на границе круг - деталь и от равномерности ее распределения по рабочей части круга.Известны способы шлифования, при которых электролит подают в зону обработки сформированным в виде тонкой плоской струи.Недостатком таких способов является то, что при скорости вращения инструмента 20 - 30 м/сея электролит сбрасывается с его поверхности под воздействием центробежных сил, и на инструменте остается тонкая пленка, удерживающаяся только за счет смачивания, При большом съеме на выходе инструмента электролита не хватает, что приводит к нарушению процесса электрохимического шлифования и, как следствие, к нарушеншо точки обработки.С...

Способ электроэрозионной обработки

Загрузка...

Номер патента: 331869

Опубликовано: 01.01.1972

Авторы: Чайка, Гурвич

МПК: B23H 1/04, B23H 7/00

Метки: электроэрозионной

...достаточно прочными и нетокопроводными, не изнашиваются или изнашиваются очень незначительно. В результате алмазный электрод- инструмент вновь приобретает абразивные свойства, благодаря которым в силу постоянного контакта с графитом происходит его новое наращивание.Таким образом, как только графит удаляется, сразу же происходит его новое наращивание, приводящее к восстановлению формы электрода-инструмента и возможности точного копирования его формы, определяемой поверхностью, которую условно можно было бы провести по вершинам большинства алмазных зерен, выступающих из связки,Описываемый способ поясняется чертежом, Для профилирования алмазного инструмента, например алмазного правящего ролика 1, на электроискровом станке со...

Способ электроэрозионного образования резьбы плашек

Загрузка...

Номер патента: 331870

Опубликовано: 01.01.1972

Авторы: Твердых, Декопов, Проектный, Всесоюзный, Злобин

МПК: B23H 7/26, B23H 9/04

Метки: электроэрозионного, образования, резьбы, плашек

...чтоприводит к дополнительным паразитным разрядам, искажающим профиль резьбы,Целью изобретения является повышениеточности и усовершенствование электроискрового процесса изготовления плашек. Указанная цель достигается по предлагаемому способу за счет осуществления резьбонарезания сразу по всей внутренней поверхности без значительных перемещений электрода-инструмента,Изобретение поясняется чертежом.Перед началом работы электрод-инстру. мент 1, выполненный в виде стержня с наружной резьбой необходимого шага и с продольными пазами на поверхности, напоминающий по своему виду метчик, устапавливаюг внутри центрального отверстия заготовки соосно с,последней.После подключения источника электрических разрядов одним выводом к детали, другим -...

Составной электрод-инструмент для электрохимической обработки отверстий

Загрузка...

Номер патента: 331871

Опубликовано: 01.01.1972

Авторы: Свидинский, Хованов, Земцов

МПК: B23H 7/22

Метки: электрод-инструмент, отверстий, составной, электрохимической

...на электрохимических станках бескамерного типа не обеспечивается непрерывность рабочей поверхности инструмента. Это усиливает турбулетность потока электролита, что снижает интенсивность анодного растворения и увеличивает шероховатость обрабатываемых поверхностей.С целью обеспечения равномерного потока электролита места сочленения пластин предлагаемого электрода-инструмента перекрыты подпружиненными металлическими лентами, концы которых закреплены на смежных пластинах, взаимодействующих с общей внутренней оправкой.Предлагаемый электрод-инструмент позволяет вести обработку многогранного отверстия в определенном диапазоне размеров, что очень важно при снятии припуска за несколько проходов и настройке на окончательный размер,На чертеже...

Электрод-инструмент для электрохимической обработки зубчатых колес

Загрузка...

Номер патента: 331872

Опубликовано: 01.01.1972

Авторы: Телевной, Тарханов, Сухорукое

МПК: B23H 3/04, B23H 9/12

Метки: колес, зубчатых, электрод-инструмент, электрохимической

...оставшейся не изолированной, находится в следующем соотношении:ды0 н где Я, и ф, - снятый слой с головки и ножкизуба обрабатываемой детали, имеющих одинаковую площадь, при обработке обычным инструментов, г;Х 5, и Х 5 - суммарная, площадь рабочейповерхности зубьев у головки и ножки модифицированного инструмента.Преобразуя это уравнение относительно ХЯполучимгсн Зхаяа т. е. суммаоная площадь рабочей поверхности нонжи зЮйвйнструмента должна быть во только,раз ианьше суммарной площади раэчей поверхности головки зуба инструмента, во сколько раз величина снятого металла с головки зуба детали больше, чем с ножки за одинаковые промежутки времени. Исходя из этой зависимости, определяется число зубьев инструмента, у которых основание зуба должно...

332992

Загрузка...

Номер патента: 332992

Опубликовано: 01.01.1972

Авторы: Александров, Марченко

МПК: B23H 3/04

Метки: 332992

...в обрабатываемую полостьют куски коксографита, электроабрлицированного графита, карбидокрембой электропроводный материал) .электропроводящий материал погрутод, а обрабатываемое изделие приск положительному полюсу источниксообщают ему движение, в резульпроисходит процесс электрохимическботки. мен н м известесыпучиествленипомещзива, сния (люЗатемжают коединяюа токатате чеой обр т 15 обретени ет ктрохимической обра, отличающийся тем, я производительностисыпучему электроые колебания. Способ чис ботки по авт, с что целью процесса, пром ду сообщают у овои э в, 148 повышен ежуточн льтразву овышение рохимичему ов собу просообщают 2 Целью изобретения являетсяроизводительности процесса элеккой обр аботки. Для этого по предлагаемому сп...

Устройство для токоподвода

Загрузка...

Номер патента: 332993

Опубликовано: 01.01.1972

Авторы: Быстрых, Фридман, Козлов, Изоб, Мокрушин

МПК: B23H 7/26

Метки: токоподвода

...для сжатия шип применяется гидроцилиндр двойного действия, каждый из поршней которого кинематически связан с соответствующей шиной через телескопические штоки, снабженные электроизоляееионными втулками. С целью защиты штоков от воздействия агрессивной среды работающие в электролите части выполнены из титанового сплава.На чертеже изображен в плане разрез устройства гидроцилиндра, токоподводящпх шпп, и обрабатываемой детали на установочных базах.Обрабатываемую деталь 1 устанавливают на базовых поверхностях корпуса 2, в который вставлена гильза цилиндра 3 с каналами для подачи масла, В гильзе цилиндра расположены поршни 4 и 5. Поршень собран жестко со сборным штоком, который состоит из гильзы б, втулки 7 и опорного наконечника 8, стянутых...

Способ электрохимической обработки полостей с переменной площадбю сечения

Загрузка...

Номер патента: 332994

Опубликовано: 01.01.1972

Авторы: Мелентьев, Вахитов, Смоленцев

МПК: B23H 7/22

Метки: полостей, переменной, площадбю, электрохимической, сечения

...(в конце процесса),Предлагаемый способ отличается от известных тем, что в нем подачу электрода-инструмента регулируют подачей электролита в зону обработки путем последовательного раскрытия щелей в электроде-инструменте по мере углублештя его в обрабатываемую полость. Это повышает производительность обработки, а также качество обрабатываемой поверхности.Описывавмый способ поясняется чертежом.Электролит подают через щели и отверстия в электроде-инструменте 1 по направлению А.Внутри электрода-инструмента при его поступательном движении перемещается гибкая заслонка 2, которая по мере углубления электрода-инструмента в деталь 3 увеличивает площадь проходных сечений отверстий электрода-инструмента, сохраняя заданную величину...

Блокировочное устройство длястанков

Загрузка...

Номер патента: 332995

Опубликовано: 01.01.1972

Автор: Семин

МПК: B23H 7/10

Метки: блокировочное, длястанков

...фиг. 1 изображено женное уст ройство; на фиг. 2 - то же, А - А.Устройство содержит ва. мозного двигателя 2, к которому р 3 постоянно прижимаегся шарик 4. На расположен один из электрических контактов 5 цепикировки. Рычаг имеет дугообразный учаспричем рычаг установлен таким образом,центр радиуса дуги смещен относительнотра вала 1. На валу находится катушка бкоторой намотана электрод-проволока.чаг 3 закреплен на оси 7 и может поворваться до упора 8, являющегося вторым этрическим контактом цепи блокировки.Устройство работает следующим образоВ процессе работы станка двигатель 2дает некоторый крутятций момент в сторпротивоположную сматыванию электродволоки с катушки б. Крутящий момент нагателе, сматывающем электрод-проволбольше момента...

Устройство для изготовления прессованием кольцевых изделий

Загрузка...

Номер патента: 333994

Опубликовано: 01.01.1972

Авторы: Шахгельд, Крючков, Степанский, Хин, Подгаецкий, Шухат

МПК: B23H 7/22

Метки: прессованием, кольцевых

...стоек равен радиусу Р окружности оси основной матрицы. В общем случае радиус Р может отличаться от радиуса Р и его величина определяется местом расположения роликов на матрице 13, Участки роликов, скользящие по копирным пазам стоек, и соединение роликов с матрицей 13 выполнены таким образом, что препятствуют провороту роликов в копирных пазах стоек и в матрице И. Матрица 13 имеет очко, представляющее по форме простую геометрическую фигуру (круг, квадрат, прямоугольник), описанную вокруг очка матрицы 1. Очко снабжено коническим участком а (см. фиг. 2). Пила (см. фиг. 2) служит для отделения отпрессованного изделия от прессостатка. Привод пилы на чертежах не показан.В процессе прессования из матрицы 1 выдавливается прессизделие, радиус...

Способ электрохимической обработки

Загрузка...

Номер патента: 334274

Опубликовано: 01.01.1972

Авторы: Зная, Морозов

МПК: C25F 3/00, B23H 3/00

Метки: электрохимической

...быть использован в области машиностроения для электрохимической обработки металлов.Известна электрохимическая обработка вращающимся катодом-инструментом в среде 5 водного раствора поваренной соли.Также известно ведение процесса электро- химической обработки при стационарных электродах в водном растворе поваренной соли с добавкой РеС 1 з или соли другого ме талла, осуществляющей нейтрализацию гидроксила.Цель изобретения - достижение эффекта саморегулирования процесса обработки и уменьшения боя катода-инструмента. 1Для этого процесс электрохимической обработки ведут вращающимся катодом-инструментом в среде 5 - 25%-ного раствора хлористого натрия (ХаС 1) с добавкой 0,5 - 5% хлорного железа (РеС 1 з), образующего на 2 катоде-инструменте...

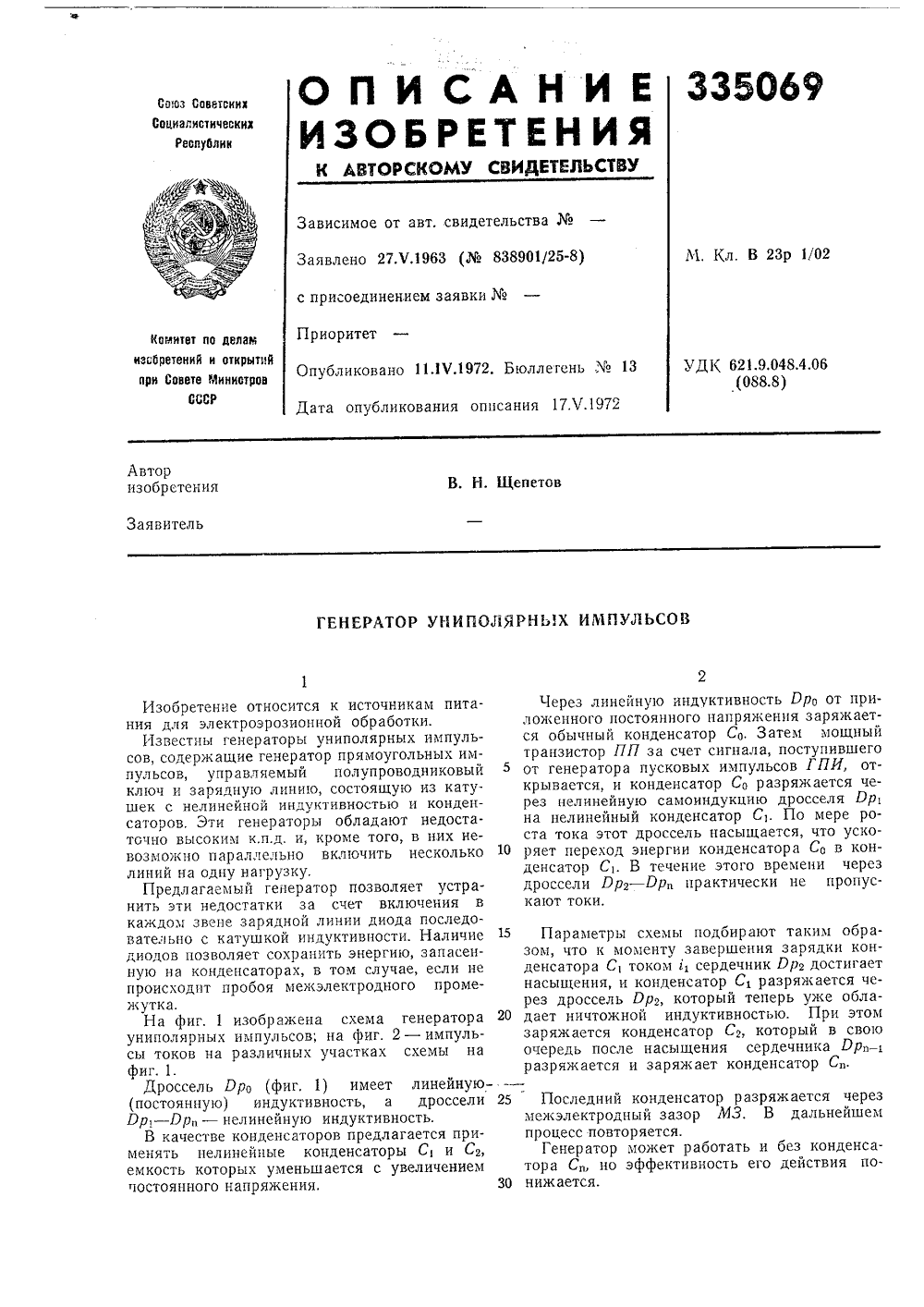

Генератор униполярных импульсов

Загрузка...

Номер патента: 335069

Опубликовано: 01.01.1972

Автор: Щепетов

МПК: B23H 1/02

Метки: униполярных, генератор, импульсов

...невозможно параллельно включить несколько 10линий на одну нагрузку,Предлагаемый генератор позволяет устранить эти недостатки за счет включения вкаждом звене зарядной линии диода последовательно с катушкой индуктивности. Наличие 15диодов позволяет сохранить энергию, запасенную на конденсаторах, в том случае, если непроисходит пробоя межэлектродного промежутка.На фиг. 1 изображена схема генератора 20униполярных импульсов; на фиг, 2 - импульсы токов на различных участках схемы нафиг. 1.Дроссель зрю (фиг, 1) имеет л ную- -(постоянную) индуктивность, а ели 25Вр 1 - Вр - нелинейную индуктивность.В качестве конденсаторов предлагается применять нелинейные конденсаторы С, и С 2,емкость которых уменьшается с увеличениемпостоянного напряжения, 30...

335070

Загрузка...

Номер патента: 335070

Опубликовано: 01.01.1972

Авторы: Экспериментальный, Отто

МПК: B23H 7/16

Метки: 335070

...на дросселе 3. Конденсатор б предварительно заряжен до напряжения источника питания 1. При отключении ключей 7, 8 и 9 напряжение на дросселе 3 меняет знак, вентиль б открывается, и дроссель 3 отдает запасенную энергию конденсатору б, Последний должен иметь достаточно большую емкость для предотвращения перенапряжений на ключах 7, 8 и 9.В момент отключения ключей 7, 8 и 9 разрядный ток быстро уменьшается до нуля, так как индуктивность разрядной цепи относительно мала. Разряд конденсатора б на источник питания 1 происходит через дополнительный дроссель 4, индуктивность которого больше, чем индуктивность дросселя 3, После протекания нескольких таких циклов на конденсаторе 6 устанавливается напряжение, средняя величина которого больше...

Источник питания для электроэрозионныхстанков

Загрузка...

Номер патента: 335071

Опубликовано: 01.01.1972

Авторы: Слепушкин, Всесоюзный, Щитова, Жучков, Шгкш

МПК: B23H 7/16

Метки: питания, электроэрозионныхстанков, источник

...между цепями с различной полярностью.Между первым и последним блоками балластное сопротивление может не включаться.10 Работа источника состоит в следующем.При холостом ходе генераторы 1 - 3 включены последовательно между собой при помощи маломощных балластных резисторов 9 и 10.По этим резисторам при холостом ходе ток не 15 протекает из-за разделительных вентилей Б -8. При этом напряжение холостого хода источника равно сумме напряжений холостого хода всех генераторов. С момента пробоя эрозионного промежутка 4 генераторы 1 - 8 под ключаются к нему параллельно через разделительные вентили а - 8, и ток в эрозионном промежутке равен сумме токов всех генераторов за вычетом небольшого тока, протекающего по балластным резисторам 9 и 10. Доля 25...

Способ регулирования величины межэлектродного

Загрузка...

Номер патента: 335072

Опубликовано: 01.01.1972

Автор: Экспериментальный

МПК: B23H 7/18

Метки: межэлектродного, величины

...превышающей 200 кг;г, С уменьшением величины межэлектродного промежутка амплитуда высокочастотных колебаний уменьшается. При малых зО межэлектродных промежутках (участок 3 на335072 1 фиг. 1) периодически возникают затухающие колебания б на частотах от 1 Р до 200 кгпв. С уменьшением межэлектродного промежутка амплитуда этих колебаний возрастает, а в случае пробоя промежутка (участок 4 на фиг. 1) падает до нуля. Таким образом, суммарный сигнал можно разделить на две группы колебаний разных частот. На одной группе уровень сигнала уменьшается с уменьшением промежутка, а на другой увеличивается.Описываемый способ позволяет осуществлять различные варианты контроля и регулирования межэлектродного промежутка. Можно, например, получать сигнал...

Устройство для предотвращения разбрызгивания

Загрузка...

Номер патента: 336138

Опубликовано: 01.01.1972

Авторы: Анищенко, Герасимов

МПК: B23H 7/36

Метки: разбрызгивания, предотвращения

...длагаемое устрои дмет изобретени Устройст.; вания элек щийся раб шлифовани полнено в женных и 2005 н о" ных в откр сгхс рабо ром пласт оси струи.Известно устройство для предотвращения разбрызгивания электролита, подаваемого на вращающийся рабочий орган, при электрохимической обработке, в котором заточной диск снабжен сквозньви прорезями, выполненными по архимедовой спирал, и крыльчаткой вентилятора, укрепленной на его нерабочей поверхности.Цель изобретения - создание простого и надежного устройства для защиты станка от брызг электролита.На чертеже показано прество.Лоток 1 корытообразной формы устанавливается на кожух шлифовального круга. Из пластин 2 и колец 3 собирается на шпильках 4 набор, который устанавливается на...

Полуавтомат для электрохимической заточки сверл

Загрузка...

Номер патента: 337221

Опубликовано: 01.01.1972

Авторы: Новиков, Конников, Байнов

МПК: B23H 7/26

Метки: электрохимической, сверл, полуавтомат, заточки

...шток 20 и цангу 21 с затачиваемым сверлом 22. Винт 23 служит для установками положения оси сверла относительно оси алмазного инструмента, а кнопки 24 и 25 25 ограничивают длину хода круга. Вращениекруга осуществляется от электродвигателя 2 б через шкивы 27 и 28, а осцилляция - от гидро- цилиндра 29. Устройство для крепления сверла 22 состоит из оправки 30, втулки 31 и гиль зы 32. Усилие для зажима сверла 22 создает337221 Прессманорисова оставитель Техред Е ктоо Т Гревцо Редактор араиова Тираж 448 ий и открытий при С Раушская иаб., д. 4/5 Подписноеете Министров СССР ипографив, пр. Сапунова поршень ЗЗ. Механизм ограничения хода бабки изделия включает в себя жесткий упор 34, конечный выключатель 35, упор Зб и конечный выключатель 37....

Способ электрохимической прошивки сквозных полостей

Загрузка...

Номер патента: 337222

Опубликовано: 01.01.1972

Авторы: Черепанов, Самецкий, Белоусов, Смоленцев

МПК: B23H 7/26

Метки: сквозных, электрохимической, прошивки, полостей

...1 изображена схема электрохимической прошивки сквозной полости до начала обработки; на фиг. 2 - то же, после окончания обработки полости,П р и м е р. Обрабатыгаемую деталь 1 устанавливают на электроизоляциоппую прокладАвторыизобретения Ю. П, Черепан ку 2, соединенную с поверхностью детали в месте обработки предполагаемой полости, например, эпоксидной смолой или клеем БФ.Включают источник тока, насос для подачи электролита в рабочую зону межэлектродного зазора и осевую подачу электрода (инструмента 3). Осуществляется процесс анодного травления обрабатываемои полости. В момент прошивки сквозной полости (см. фиг. 2) образу О ющийся в процессе электрохимической прошивки полостей внутренний сердечник 4 пе вибрирует, не отгибается и не...

Способ электроэрозионной обработки

Загрузка...

Номер патента: 337223

Опубликовано: 01.01.1972

МПК: B23H 1/08, B23H 7/36

Метки: электроэрозионной

...в ввер.Ванну заполняют этими жидкостями в таких количествах, чтобы рабочая зона (межэлектродный зазор, часть детали и инструмент) была окружена рабочей средой,При такой схеме работы диспергируемыйметалл из верхней жидкости под действием силы тяжести попадает в нижнюю, а затем удаляется через сливное отверстие внизу ванны.Вода, проходя через верхний слой рабочейжидкости, охлаждает ее, а сливаясь из бака,уносит с собой продукты обработки,Описываемая система может быть осуществленаподругойавтономной схеме (см. фиг.2),Загрязненное масло из ванны 1 поступаетпо трубопроводу 2 в цилиндр 8, предварительно наполненный водой до уровня 0 - О. Входной патрубок 4 расположен ниже этого уровня, поэтому загрязненное масло, проходя через...

Гидросистема снабжения рабочей жидкостью электроэрозионных станков

Загрузка...

Номер патента: 337224

Опубликовано: 01.01.1972

Авторы: Якобсон, Усть, Агабаб, Экспериментальный

МПК: B23H 7/36

Метки: снабжения, станков, гидросистема, рабочей, жидкостью, электроэрозионных

...применяемых в различных отраслях машиностроения.Известна гидросистема снабжения рабочей жидкостью электроэрозионных станков, выполненная в виде сети наполнения рабочей ванны и сети прокачки жидкости из зоны обработки, Однако жидкость посупает в ванну загрязненной, что снижает точность и производительность станка, надежность системы снабжения рабочей жидкостью.Предлагаемая гидросистема отличается тем, что в качестве насоса наполнения установлен сепаратор, производящий полнопоточную очистку нагнетаемой жидкости. Это улучшает очистку рабочей жидкости.На чертеже изображена предлагаемая гидросистема.Она содержит бак 1, сепаратор 2, теплообменник д, перепускной кран 4, ванну 5 станка, шестеренный насос б прокачки, дроссель 7 постоянного...

Катод од ержатель для электрохимической обработки

Загрузка...

Номер патента: 337225

Опубликовано: 01.01.1972

Автор: Левинсон

МПК: B23H 7/26

Метки: ержатель, катод, электрохимической

...и соединен одним концом с электродом, а другим закрепленв расположенном на противоположном электроду конце катододержателя механизме натяжение.На чертеже изображен предлагаемый катододержатель,Он состоит из головки 1, в которой крепится катод-инструмент 2, Головка смонтирована, например, на шарнирных звеньях, состоящих из втулок т и шариков 4, имеющих отверстие в котором проходит стягивающая нить 5.Отверстия в шариках используются для подвода электролита в катоду-инструменту, Закрепление,катододержателя в требуемом положении и регулирование силы натяжения нити производится с помощью механизма натяжения, например эксцентрика 6. Вся система с помощью гайки 8 притягивается по кони ческой поверхности детали 9 к приспособленп 1 о, Ток к...

337226

Загрузка...

Номер патента: 337226

Опубликовано: 01.01.1972

МПК: B23H 3/08

Метки: 337226

...для электрохимической обработки твердых сплавов на основе водного раствора углекислого натрия и хлористого аммония,Однако они не обеспечивают высокой,производ(ительности процесса особенно при обработке поверхностей и отверстий малых размеров вследствие того, что в процессе анод- ного растворения в зоне удаления металла образуются нерастворимые продукты, засоряющие межэлектродный зазор и замедляющие анодные реакции.Для повышения производительности процесса анодного растворения в его состав в качестве комплексообразователя введена натриевая соль этилендиаминотетрауксусной кислоты, а компоненты взяты в следующем соотношении, вес. %:Углекислый натрий 8 - 12 Хлористый аммоний 4 - 6 Натриевая соль этилендиаминотетрауксусной кислоты 1 - 2....

Катод-инструментвсесоюзнаяпib. th; v. “s. -r fj, tj gt; amp; •• i., i k(j, . лг(л ielllilьнбл07; г.; ггд

Загрузка...

Номер патента: 338343

Опубликовано: 01.01.1972

Авторы: Игнатьев, Панкин, Храмов, Дружкин, Сергунин, Коновалов

МПК: B23H 7/22

Метки: катод-инструментвсесоюзнаяпib, лг(л, ielllilьнбл07, ггд

...кольцом 7 при помощи центри рующего стакана 8, имеющего на переходеот цилиндра к донышку проходы для электролита, установлена токонепроводящая втулка 9 с фланцем, в результате чего между узким торцом этой втулки, торообразным коль цом 7 катода-инструмента, а также междуфланцем этой втулки и рабочим торцом резервуара 5 образуются зазоры, Наружный диаметр кольца 7 больше или равен наружному диаметру втулки 9.20 Перед началом обработки из бака с помощью насоса через входные отверстия 2 и б во внутренние полости катода-инструмента 1 и резервуар 5 подают электролит.Во внутренних полостях струи электролита 25 приходят в быстрое круговое движение и поддействием центробежных сил поступают в зону обработки и на фланец токонепроводящей втулки 9,...

Способ изготовления фольги

Загрузка...

Номер патента: 339377

Опубликовано: 01.01.1972

Авторы: Сергунин, Храмов, Дружкин, Кулапов

МПК: B23H 9/00

Метки: фольги

...полюсу:сгочника постоянного тока 6.Отрицательны полюс этого источникаприсоединен к вращаощейся планшайбе 7,5 образующей вместе с сеткой-пргпиром 8 катод-нстр мент.Посредством держателя осуществляот подвод тока к обрабатываемой заготовке фольги 9,О Трубка 10 служит для подачи электролитана поверхность катода-ииструеента.Вначале производят, например, анодно-хеханнческое полирование держателя с применением прокладки 3. Прп этом торцы упора5 и обоймы обрабатывают заподлнцо, создаваяповерхость, эквидистантную рабочей поверхности катода-нструмента и являющуюся базовой поверхностью для обработки фольгн. 20 По сравнению с прокладкой 3 прокладка 4 имеет большую толщину, Разница в толщинак этих прокладок равна толщине заготовки фольги. Проводя...

Генератор импульсов для электроэрозионного станка

Загрузка...

Номер патента: 339378

Опубликовано: 01.01.1972

Авторы: Син, Жучков, Щитова, Слепушкин

МПК: B23H 1/02

Метки: импульсов, станка, электроэрозионного, генератор

...10 ноны в последовательную цепь, соединяющуюотрицательный вывод генератора с отрпцательным полюсом источника питаини.На чертеже изображен предлагаемый генератор.15 Генератср,имтгулысов состоит из нсточникапитания 1, соединенного через ключ 2 и балла(стный резистор 3 с емкостными накопителями энергии 4 - 7. Параллельно накопителямБключены цепи из балластных резисторов20 8 - 11 и диодов 12 - 15, В зарядной цепи накопителей 4 - 7 включены разделительные диоды 1 б - 19, а в разрядной - разделительныедиоды 20 - 23, соадвненные с эрозиоагным промежутком 24.25 Генератор импульсов работает следующнмобраз,ом,Ключ 2 периодически замьвкаемыкается. При замыканци клсчаэрюзионной обработки через диодьЗ 0 13; 18, 14; 19, 15 н балластный ре339378...

Генератор импульсов для электроэрозионного станка

Загрузка...

Номер патента: 339379

Опубликовано: 01.01.1972

Авторы: Син, Щитова, Зуев, Слепушкин, Жучков

МПК: B23H 1/02

Метки: генератор, электроэрозионного, импульсов, станка

...в зарядную цепь которого включен балластный резистор,Генератор нмпулысов для электроэрозолонного станка должен обеспечивать создание повышенного напряжения холостого хода, необходимого для электрического пробоя эрозионного промежутка.В известных генераторах это обеспечиьается за счет дополнительного источника энергии, который,включается непосредственно на эрозионный промежуток на время ого пробоя ити последователыно с генератором имиульсов,Наличие двух отсточников энертии обуславливает увеличение установленттой ьмощностн генераторов, а существование одной цепи для разряда, содержащегося в иих накопительного конденсатора, приводит к увеличению времени его разряда и денонизаци 1 и эрозионного промежутка, что снижает...

Устройство для чистовой электрохимической

Загрузка...

Номер патента: 339380

Опубликовано: 01.01.1972

Авторы: Шор, Бухбиндер, Сидоров, Мос

МПК: B23H 7/00, B23H 7/36

Метки: электрохимической, чистовой

...контроль размера обрабатываемого отверстия в процессе ЭХО осуществляется системой, состоящей из электрода-нн струмента 1 б, прибора 17 для измерения давления, напорного бака 18, перелии ого устройства 19, сливного 20 и напорного трубопровода 21.Устройство 22, служащее для размыкання 15 электрической цепи при достижении заданного размера, состоит из источника света, фотоэлемента, электромагнитного реле, включенного в электрическую цепь обработки.Электрод-инструмент состоит из рабочей 20 части 23, камеры 24 отбора давления, которая соединяется с приборам для измерения давления через отверстие 25.Для повышения точности измерения давления на входе в камеру установлена шайба 2 б 25 с калиброванным отверстием.Электролит .из казимеры...

Электрогидравлическое устройстводля

Загрузка...

Номер патента: 339381

Опубликовано: 01.01.1972

Авторы: Всесок, Безрук

МПК: B23H 7/18

Метки: электрогидравлическое, устройстводля

...чврез усилнтель 25 соединен с формирователем 24. Электромеханический преобразователь двухщелевого распределителя через усилитель 2 б соединен с выходом сумматора 23. Выходы механотроиа связаны с сумматором 23.Устройство работает следующим образом.При коротком замыкапни между электродами напряжение генератора импульсов резко снизится до нуля, снизится также напряжение на выходе интегратора, и возрастет напряженое рассогласоваооия на выходе сум,758 ираж 448 ЦНИИПИ каз 275/1099 одппсно ип. Харьк. фил, пред. еПатент магора 22, что приведет к уменьшепню напряжения питания механотрона, На выходе механотрона уменьшится надряженпе обратной связи по скоростями, и к электромеханическому преобразователю через усилитель 26 и сумматор 23 будет...
