Фреза для нарезания зубьев на пильных полотнищах

Загрузка...

Номер патента: 10651

Опубликовано: 31.07.1929

Авторы: Грядин, Цебуховский

МПК: B23C 5/04, B23D 65/04

Метки: зубьев, фреза, нарезания, пильных, полотнищах

...снабжается двумя витками, один из коих имеет постепенно возрастающие от начала витка к его концу режущие зубцы, а-другой выполнен гладким.На чертеже в аксонометрической проекции изображается. схематически установка рреза на станке в рабочем положении.Устройство н действие фреза. заключается в следующем: на валик 2, уста-.новленный в центрах бабок, 3, 3, наде - мается состоящий из двух витков 1 и5 фрез, при чем виток 1 имеет режущие зубцы, постепенно возрастающие от начала витка к его концу, а виток 5 выполнен гладким.При вращении валика 2, как указанострелкой, виток 1 будет нарезать зубья на пильном полотнище 10, а виток 5 - производить его подачу путем непосредственного сцепления с зубьями на полотнище, нарезанными первыМ витком...

Ручная фреза с механическим приводом

Загрузка...

Номер патента: 63997

Опубликовано: 01.01.1944

Автор: Брылин

МПК: B23C 5/06, B23C 5/04

Метки: ручная, приводом, механическим, фреза

...через отверстия с полой ее частью, в которую поступает воздух под давлением 2 - 6 атмосфер, В этих направляющих дисках имеются по два диффузорных отверстия с каждой боковой стороны у наружно "о диаметра. Через диффузсрные отверстия воздух прсходит на кольца 3 и производит нужную работу. Ось 5 сидит на шарикоподшипниках 6. Между подшипниками 6 и направляющими дисками 4 вставлены распорные втулки 7.Все эти детали фрезы снаружи закрепляются гайками и таким образом полая ось 5 с направляющими дисками 4 и распорными втулками 7 не вращается, а производится вращение корпуса 1 фрезы. Корпус снабжен радиальными сквозными отверстиями для воздуха реактивной турбины,Воздух из сети подается в полую ось 5 через гибкий шланг 8. Из полой оси он...

Индикаторный прибор для контроля зуборезных червячных фрез

Загрузка...

Номер патента: 83884

Опубликовано: 01.01.1950

Автор: Дружинин

МПК: B23C 5/04, G01B 3/22, G01B 5/20 ...

Метки: фрез, червячных, прибор, индикаторный, зуборезных

...центр 17 свободно от руки перемещается вместе со втулкой 19 и крепление его на необходимом вылете производится или винтом 20, или с помощью наружной гайки 21, В правой бабке 16 на двух упорных шарикоодшипниках вмонтирован оокатывающий и делительный механизм с обкатывающим цилиндром 22, внутри которого помещен делительый диск 23, Обкатывающий цилиндр 22 соединяется двумя лентами толщиной О,1 мм с обкатывающим стержнем 27, который может легко перемещаться перпендикулярно Оси центров ня восьми шарикоподшипниках. Зазор между обкатывающим цилиндров, лентами и Обкатываощим стержнем выбирается юстировочным эксцентриковым пальцем одного подшипника,Стержень 27 находится под действием спиральной прукиы, которая заставляет шарикоподшипник 24 на...

Цилиндрическая фреза со стружкодробящими зубьями на режущих гранях

Загрузка...

Номер патента: 85846

Опубликовано: 01.01.1950

Автор: Андреев

МПК: B23C 5/16, B23C 5/04

Метки: гранях, фреза, режущих, цилиндрическая, стружкодробящими, зубьями

...фрезы рьх в пропессе работы яния мсдн и и латуннуюрезыму накотососто я резь- образу стружредмет оо зе гения бг убьями на режуучшего измельче 5 коос 5 разного прите зубьев четырех ческая фреза со отл ич а ющаяс Цилинд щих граняхтрик кодл отем, что,для полуезы выпол ми з лью л по ос мбм 1 е5 ены о витка,внь Известные цилиндрическиении меди или латуни возможноски, используемой в качестве припояструмента.Отличительная особенность прчто, с целью получения при ее рабного состояния стружки, она снабнполучаюцимися при нарезке на фрегом кансдого витка равным 6 мм.На фиг. 1 и 2 изображена вгаемой фрезы; на фиг, 3 - фрезагребешка ми.На наружной поверхности фба с шагом 6 мм, Благодаря этоются резьбовые гребешки, зубьяи доводят до...

Способ обработки точных плоских поверхностей

Загрузка...

Номер патента: 107048

Опубликовано: 01.01.1957

Авторы: Гудков, Кедров

МПК: B23C 3/00, B23C 5/16, B23C 5/04 ...

Метки: поверхностей, точных, плоских

...этого плитугоризонтальному фрезпомощью многозубой цской фреды, вставныечсские зубцы которойны по винтовой линиизакругленные режущперекрывают одна дрцессс работы.Иа фиг.жена фреза Х ПЛОСКИХ ПОВЕРХНОСТ плит; на фнг. 2 - сечение фрезы по АА.Предварительно обработанная плоскость контрольной плиты подвергается по всей ширине цилиндрическому фрезе рованию фрезой, которая снабжена вставными цилиндрическими зубцами 1 с закругленным профилем режущей кромки, Зубцырасполагаются в корпусе 2 фрезы по винтовой линии таким образом, что каждый последующий зуб по окружности смещен на половину ширины лезвия относительно предыдущего зуба. При фрезеровании такой фрезой плоской поверхности плиты на ее поверхности образуется равномерная сетка взаимно...

Фреза цилиндрическая

Загрузка...

Номер патента: 129455

Опубликовано: 01.01.1960

Авторы: Можаев, Подъемщикова

МПК: B23C 5/04, B23C 5/16

Метки: цилиндрическая, фреза

...количества зуоьсз, снабжен;ых иеоохо;цмымц лгя режущего инструмента гсометрцчсскими парамстрамц, обсспсчцваст в процессе резания при больших скоростях 1750 - 2500 55 стн) легкое отлслсццс от основного материала стружки без следов смятия.В зависимости От того, какмю поверхность рсмстс 5 ц ОГ у 5 ты О- слс обработки - плоскую или криволинейную, псрцфсрцйцыс режущие кромки зубьев фрезы расположе ы по прямолинейной цл криволинейной образующей, что в сочетании ,. продольной подачей опрсл.ляст характер получаемой поверхности.Лъ 129455 Указанные фрезы могут быть выполнены в виде концевых, дисковых, цилиндрических и фасонных фрез, посредством которых можно получить неооходимые виды фрезерования металлического сотового заполнителя...

Цилиндрическая фреза со спиральным зубом

Загрузка...

Номер патента: 147424

Опубликовано: 01.01.1962

Авторы: Романов, Савич, Шехтман, Фоменков, Моксаков, Штукатуров, Карасев, Быков, Митрофанов, Назаренко

МПК: B23C 5/16, B23C 5/04

Метки: фреза, зубом, спиральным, цилиндрическая

...плавности работы путем снижения вибрациЙ, 1 порождаемых тапгенциальной составляющей от сил резания при их разложении на режушей кромке спирального зуба, его угол наклона ие менее 45, а радиус выкружки стружечной канавки выбран из условия сохранения максимальной прочности зуба.На чертеже изображена предлагаемая фреза в двух проекциях.Фреза 1, согласно изобретению, имеет, в отличие от известных фрез, увеличенный угол ср наклона винтового зуба 1 не менее 45), неравномерный окружной шаг 1 Йь 1, 1 з и т, д.) зубьев, увеличенные стружечные канавки 2, образованные за счет уменьшения количества зубьев и увеличения глубины канавки, криволинейный профиль спинки зуба и увеличенный радиус дна стружечных канавок.Такое выполнение фрез...

Устройство для определения суммарной погрешности приборов, воспроизводящих винтовые линии

Загрузка...

Номер патента: 151833

Опубликовано: 01.01.1962

Автор: Трушков

МПК: B23C 5/04, G01B 3/30

Метки: воспроизводящих, линии, погрешности, винтовые, суммарной, приборов

...фрез, но они обладают низкой точностью контроляОсобенностью описываемого устройства является то, что опо выполнено в виде цилиндрической оправки со штырями, которые установлены перпендикулярно к образующей цилиндра, линейные и угловь:е расстояния между которыми определяются параметрами контролируемой винтовой линии.Такое выполнение описываемого устройства повысит точность конг- роля приборов.На чертеже схематически показано описываемое устройство.Устройство выполнено в виде цилиндрической оправки 1, в которой установлены перпендикулярно к образующей цилиндра штыри 2, расположенные под определенным углом друг к другу, имитирующие точки нужной винтовой поверхности червячной фрезы как право-, так и левозаходной.Угловое и линейное...

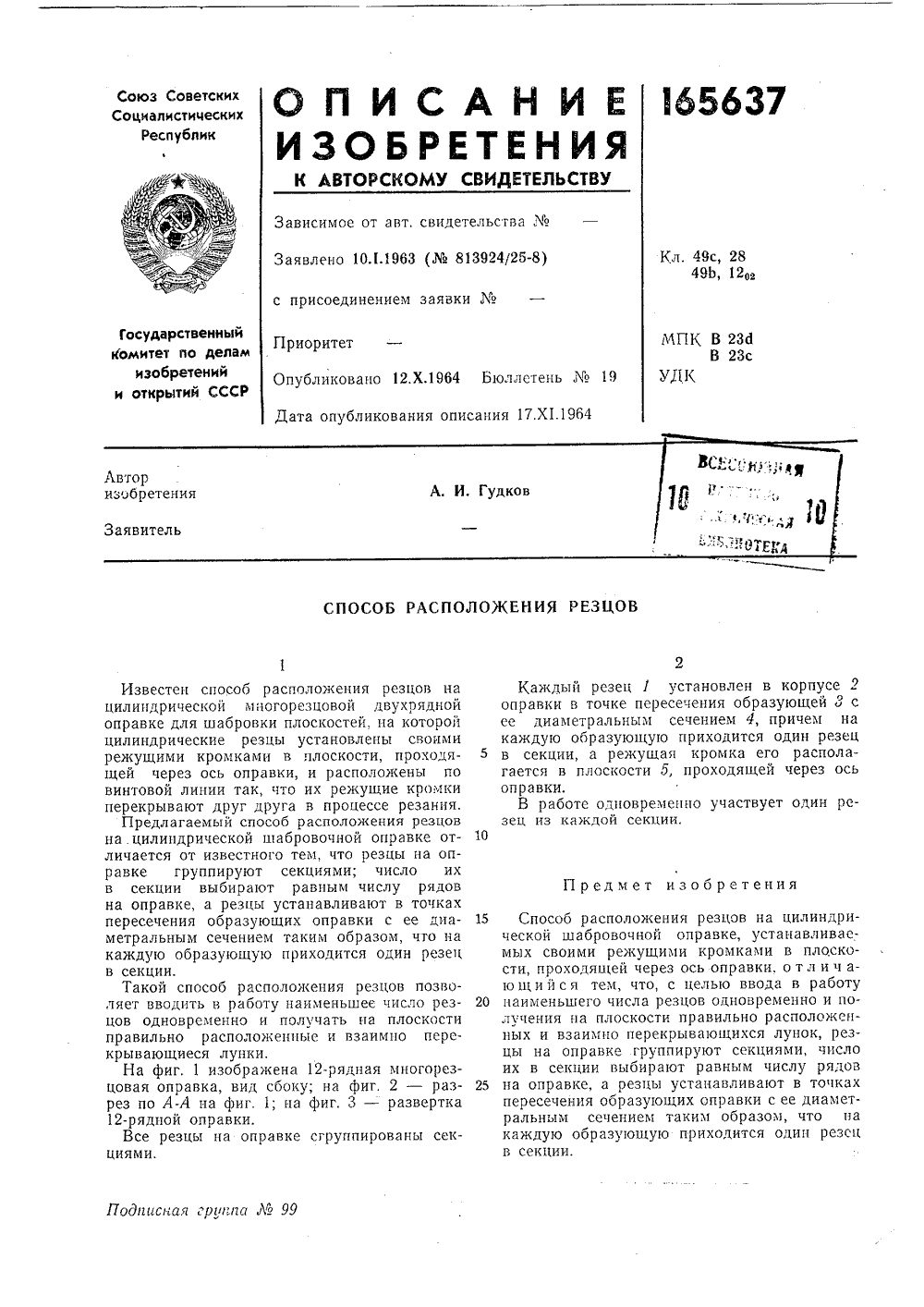

Способ расположения резцов

Загрузка...

Номер патента: 165637

Опубликовано: 01.01.1964

Автор: Гудков

МПК: B23B 29/03, B23C 5/04

Метки: расположения, резцов

...способ расположения резцов на.цилиндрической шабровочной оправке отличается от известного тем, что резцы на оправке группируют секциями; число их в секции выбирают равным числу рядов на оправке, а резцы устанавливают в точках пересечения образующих оправки с ее диаметральным сечением таким образом, чго на каждую образующую приходится один резец в секции.Такой способ расположения резцов позволяет вводнть в работу наименьшее число резцов одновременно и получать на плоскости правильно расположенные и взаимно перекрывающиеся лунки.На фиг. 1 изображена 12-рядная многорезцовая оправка, вид сбоку; на фиг, 2 - разрез по А-А на фиг. 1; на фиг, 3 - развертка 12-рядной оправки.Все резцы на оправке сгруппированы секциями,я кро прох шо участвует...

Насадный зенкер

Загрузка...

Номер патента: 169376

Опубликовано: 01.01.1965

Авторы: Экспериментальный, Гатовский

МПК: B23C 5/04, B23B 51/10

Метки: зенкер, насадный

...креплениязамка. нияобраз 2акже прозным, редуськонс с пом я.зенкер.и подрезак и при 30 Подписная группа212 Известны насадные инструменты для обработки торцовых поверхностей способом обратной осевой подачи, в частности насадные зенкеры, выполненные с центральным сквозным отверстием. Крепление зенкера на оправке обеспечивается запрессованным в его тело цилиндрическим штифтом, пересекающим посадочное место.Недостатком этих инструментов является вынужденное ослабление корпуса зенковки, 10 вызванное необходимостью размещения в нем поводкового элемента (штифта, винта), особенно это ощутимо при относительно малых размерах инструмента.Предлагаемый зенкер имеет преимущества 15 по сравнению с известными насадными инструментами, заключающиеся в...

198095

Загрузка...

Номер патента: 198095

Опубликовано: 01.01.1967

Авторы: Визнер, Смолин

МПК: B23C 5/04, B23B 27/06

Метки: 198095

...гающие зубья и огричес ои фнойичаюзмоломыполнен вкружи остижные строрезе с вал и и 1 ийся жности к напривод я, отльия во бым уг пус в щейпо о вополо Заявитель Сибирский научно-исследовательски 1Данное изобретение представляет собой резец к составной цилиндрической фрезе, предназначенной в качестве основного рабочего органа для беззажимного спиливания деревьев и может быть применена в лесозаготовительных машинах, кусторезах с активным рабочим органом и других машинах, производящих повал деревьев, а также в механизмах для разделки древесины,Известны резцы к составным цилиндрическим фрезам, применяемые в деревообработке и выполненные с корпусом, насаженным на приводной вал и имеющим строгающие зубья.Предлагаемый резец отличается от...

Сборный инструмент

Загрузка...

Номер патента: 213530

Опубликовано: 01.01.1968

Автор: Жевченко

МПК: B23C 5/04, B23C 5/20

Метки: сборный, инструмент

...известных тем, что на его корпусе установлены замыкающие кольца, охватывающие простановочные пластины при разжатии цангового центрирующего корпуса до упора.Так обеспечивфикса ементов и т жестк стинамикольца б,жатии коРежущ3 в продгайки 7,жущие э б, на ко охватыв пуса до е элеме ольном также ементырые щи надеты замыкающие пластины б при разупора.ты 4 закрепляютсянаправлении посинтов 8, прижимаюопорной шайбе 9 в пазах едством щих ребр е те н мет и ает точнуюувеличивае предлагаемыи инстру . 2 - то же, разрез п мент А - АЦе мент В па мент овый корпус 1 инструоническую оправку 2. новлены режущие элепростановочными плаая конструкция цию режущих эл ость их крепления фиг, 1 изображен в разрезе; на фиг фиг. 1. трирующий цанг насажен на к ах 3...

Режущий инструмент

Загрузка...

Номер патента: 462669

Опубликовано: 05.03.1975

Авторы: Линкин, Рыбченко, Родин, Татаренко

МПК: B23C 5/04

Метки: режущий, инструмент

...зубьями 2. Противоположные стороны корпуса 1 посредством сферических шарниров 3 связаны с хвостовиками 4, которые крепятся в шпинделях 5 (ле вый и правый) станка затяжными болтами 6. Передача крутящего момента от шпинделей 5 через хвостовики 4 корпусу 1 обеспечивается при помощи пальцев 7, хвостовиков 4 и пальцев 8 корпуса 1 фрезы. Шпиндели 5 имеют 30 независимое перемещение по программе. 2Шпиндель 5 (левый) перемещается в плоскости ЛОУ по программе обработки корневого сечения детали 9, а шпиндель 5 (правый) - в плоскости ЛОУ по программе обработки концевого сечения детали. Пиноль шпинделя 5 (правого) в процессе обработки отпущена (т. е. может свободно перемещаться при осевом усилии). Программы обработки корневого и концевого...

Цилиндрическая ступенчатая фреза

Загрузка...

Номер патента: 466073

Опубликовано: 05.04.1975

Авторы: Андреев, Григорьев, Герасимова

МПК: B23C 5/04

Метки: цилиндрическая, ступенчатая, фреза

...обеспечивает увеличение срока службы корпуса фрезы.На чертеже изображена предлагаемая фреза (вид сбоку с вырывом). 15В винтовых пазах 1 корпуса 2 фрезы установлены режущие цилиндрические столбики 3, закрепляемые одновременно шариками 4, помещенными между столбиками в тех же пазах, и винтами 5, расположенными в кольце 6. 20 На торце фрезы закреплен съемный переставной фланец 7, имеющий выемки 8 и выступы 9,замыкающие пазы 1. Фланец крепится к пусу винтами 10. При достижении критиче го обмятия опорных боковых поверхно винтового паза фланец снимают с корпуса реставляют на один шаг и закрепляют помощи винтов 10. Благодаря этому прои дит смещение резцов-столбиков в винт пазу корпуса.На фланце выполнены сквозные пазы 11 торцовые...

Цилиндрическая фреза

Загрузка...

Номер патента: 547296

Опубликовано: 25.02.1977

Авторы: Родин, Линкин, Татаренко, Петрова

МПК: B23C 5/04

Метки: цилиндрическая, фреза

...шарнира 3 с хвостовиком 4, который крепится в шпинделе 5 станка затяжным шомполом 6. Крутящийся момент от шпинделя 5 станка через хвостовик 4 к корпусу 1 передается при помощи пальцев 7 и 8, выполненных соответственно на корпусе 1 и хвостовике 4. С противоположной стороны в корпусе 1 выполнено глухое отверстие 9, в котором установлен поршень 10, находящийся под воздействием пружины 11. Шток 12 поршня 10 снабжен сферическим шарниром 13, связанным с кронштейном 14, который крепится, например, болтами 15 к столу 16 одношпиндельного танка с числовым программным управлением. Шток 12 отводится в крайнее левое (фиг. 1) оложение расположенной в отверстии 9 пружи547296 Ф 7 б 3 оставитепь Л. Каменецкаяехред М Ликович Корре Редактор В. ДибобесЗаказ...

Цилиндрическая фреза

Загрузка...

Номер патента: 547297

Опубликовано: 25.02.1977

Авторы: Крепак, Шабан

МПК: B23C 5/04

Метки: цилиндрическая, фреза

...фрезы наблюдается при сообщении ей дополнительногоосциллирующего движения по следующей схеме,указанной на фиг, 3,заемого жущего лез удшает Фреза 1 неподвижно закреплена н оправке 4, которая получает осевое в ступальное движение от кулачка 5 и в ои атно повышение стойкос Цель изобретени тельно епо движение 5 связанной сшпинделем станк аким образом, чт готовку меньшим ежду цилинднические зубья длагаемои фрезрасположены ко согласовань врезается в етр которых равен на увеличивающиися по толщине с поступательного движения фрезь участки зуба увеличивающегосящий цилиндрический зуб 2 снима номерный слой и формирует обраность. Кроме того, за счет разин подача на зуб для конических зу цилиндрических ция фрезы позволяет перерасрезаемого слоя...

Цилиндрическая фреза

Загрузка...

Номер патента: 601091

Опубликовано: 05.04.1978

Автор: Морозов

МПК: B23C 5/04

Метки: цилиндрическая, фреза

...в пазы корпуса ц имеютформе боковой поверхности круглых режуших столбиков,С целью создания упругого сочленения в соединении корпус - круглые режущие стол. бикп - штоки - копир в штоках выполнены поперечные надрезы 1 б, придающие им пружинящие свойства.Копир крепится на корпусе 1 посредсгвам гаек 17 через шариковые сочленения 18, позволяющие корпусу свободно вращаться относительно копира. Профиль копира выполняется в соответствии с условием работы фрезы, т. е. с условием закрепления и раскрепления кръглых режущих столбиков. На копире крепится поводок 19, который соединяется с неподвижноп частью станка и тем самым препятствует вращению копира во время вращения,корпуса 1.Корпус 1 имеет поперечные пазы 20, в которые входят съемные крышки...

Цилиндрическая фреза

Загрузка...

Номер патента: 806292

Опубликовано: 23.02.1981

Авторы: Чап, Марголин

МПК: B23C 5/04

Метки: фреза, цилиндрическая

...упругой перемычки, а в корпусе фрезы 20 дополнительно установлена конические штифты, расположенные противоположно и соосно к упомянутым штифтам.На фиг,1 изображена предлагаемая цилиндрическая фреза; на фиг.2 - сече.25 ние А-А на фиг.1.Цилиндрическая фреза состоит из корпуса 1, в пазу которого установ" лен режущий элемент 2, закрепленный с помощью упругой перемычки 3, деформируемой штифтами 4. По наружной поверхности корпуса 1 выполнена кольцевая проточка 5 на глубину, равную высоте упругрй перемычки 3, Образованные таким образом две перемычки 3 и б деформируют двумя парами конических штифтов 4 и 7, что и обеспечивает надежное закрепление широких режущих элементов.Формула изобретенияЦилиндрическая фреза, в каждом пазу корпуса...

Цилиндрическая фреза

Загрузка...

Номер патента: 852459

Опубликовано: 07.08.1981

Авторы: Мельников, Ярков, Вилков

МПК: B23C 5/04

Метки: цилиндрическая, фреза

...20фреза; на фиг, 2 - сечение А - А фиг. 1.Фреза представляет собой цилиндр 1, наповерхности которого выполнены стружечные канавки левого 2 и правого 3 направлений. Углы подъема а, и о канавок 2 и 3 25равенны. Канавки 2 и 3 образуют режущиезубья 4. Задняя поверхность 5 каждого зуба 4 выполнена в виде двух пересекающихся винтовых поверхностей 6 и 7 с шагом,равным шагу винтовых стружечных кана- ЗО вок 2 и 3, и образующих при пересечении ребро жесткости 8, лежащее в плоскости, перпендикулярной оси фрезы, и проходящей через вершину 9 зуба 4.Количество канавок 2 и 3 разное, что обеспечивает шахматное расположение зубьев 4 и близкое к симметричному расположение удлинвнных режущих кромок 10 и 11, Вследствие различного количества канавок 2 и...

Фреза

Загрузка...

Номер патента: 965632

Опубликовано: 15.10.1982

Авторы: Юдин, Коганов, Шейнин

МПК: B23C 5/04

Метки: фреза

...процесса,где 1,- порядковые номера витковот осевой плоскости заготовк товки, перпендикулярнойоси фреэы;а 1 - расстояние мс порядковьми (1+1) в нафреэы;к - радиус обработанной поверхности;- глубина резания, принятаядля зубьев, расположенныхв витке с порядковыми номерами5 Ь - величина смещения первоговитка.зубьев в направлениоси фрезы относительноосевой плоскости заготовки перпендикулярной оси 20 фрезы.На фиг.1 изображена предлагаемаяфреза; вид с торца; на фиг.2 - разрез А-А на фиг.1; на фиг.Э - видсбоку; на фиг.4 - схема резания для 5 пояснения расчетной формулы.В продольных пазах корпуса 1фрезы с помощью винтов 2 и клиньев3 крепятся сепараторы 4. Упорнойбазой для сепараторов является 0 крьптиса 5, которая крепится к корпусу...

Фреза

Загрузка...

Номер патента: 1050814

Опубликовано: 30.10.1983

Автор: Шейнин

МПК: B23C 5/04

Метки: фреза

Плашка

Загрузка...

Номер патента: 1106601

Опубликовано: 07.08.1984

Авторы: Водопьянов, Боярунас, Табачников, Школьник

МПК: B23C 5/04

Метки: плашка

...пазы 2, выполненные на торцахплашки и имеющие форму внутренней 45конической поверхности, пересекаемойперьями плашки. Конические поверхности стружечных пазов, выполненныена двух торцах плашки, пересекаютсяпо окружности 3, диаметр которой на1,2-2 высоты резьбы больше, чем наружный диаметр .резьбы 4 на перьях 1плашки, что позволяет формироватьрежущие кромки 5 перьев. Боковые по-верхности б перьев плашки выполнены Ыв виде цилиндрических поверхностей,601 1диаметр которых определяется требованием обеспечения благоприятных усло.вий схода стружки. Угол 7 наклонаобразующих конических поверхностейстружечных пазов 2 к оси плашки выбирают в пределах 20 - 50, в зависимости от обрабатываемого материала.Предлагаемая плашка может бытьизготовлена путем...

Цилиндрическая фреза

Загрузка...

Номер патента: 1114499

Опубликовано: 23.09.1984

Авторы: Сенаторов, Сухотин, Соколов, Мареев, Кондратьев, Шишкина, Ротов

МПК: B23C 5/04

Метки: цилиндрическая, фреза

...".повышение про 26иэводительностн обработки посредством уменьшения вспомогательноговремени путем обеспечения удобствасмены режущих пластин.Поставленная цель достигается. тем, чтов цилиндрической фрезе, содержащей опорный вал с закрепленнойна нем обоймой имеющей сквозныеготверстия, в каждом из которых размещен реэцовый узел, состоящийиз режущей пластины, подложки, . З 6ролика и крепежного клина, соединенного винтом с онориым валом каждыйрезцовый узел снабжен упругим фиксатором, взаимодействуни 4 им с подложкой и клином. 33Причем упругий фиксатор выполненв виде пружины сжатия.На фиг. 1 изображена предлагаемаяФреза;на фиг.2 - разрез А -А на Фиг.1;наФиг. 3 - разрез Б-Б на фиг, 1; 40на Фиг. 4 - разрез В-В на фиг, 1.На опорном валу 1...

Фреза

Загрузка...

Номер патента: 1121108

Опубликовано: 30.10.1984

Авторы: Вассерман, Протасьев, Соловьев

МПК: B23C 5/04

Метки: фреза

...1 3.Недостатком данной конструкции является низкая производительность 1 О обработки, определяемая отсутствием рациональной схемы разделения припуска между зубьями фрезы.Цель изобретения - повышение производительности Фрезерования. 15Поставленная цель достигается тем, что в Фрезе., содержащей цилиндрический корпус и зубья с правыми и левыми режущими кромками, расположенными наклонно к оси фрезы, задние поверхности которых выполнены в виде правой и левой винтовых поверхностей, число заходов правой и левой винтовых поверхностей выполнено не"- одинаковым, а углы наклона правых и левых режущих кромок относительно оси Фрезы выбраны из соотношения5 иРп=51 ПР еВ 1пр пр лев лев где Чп , л - углы наклона соответственно правой и ле- ЗОвой...

Цилиндрическая фреза

Загрузка...

Номер патента: 1168353

Опубликовано: 23.07.1985

Авторы: Кондратьев, Соколов, Сухотин, Ротов, Мареев, Сенаторов

МПК: B23C 5/04

Метки: цилиндрическая, фреза

...инструмента.Цель изобретения - снижение стоимости изготовления и эксплуатации фрезы путем сокращения числа режущих пластин за счет наиболее рационального использования всей длины режущих кромок.На фиг. 1 изображена развертка участка поверхности цилиндрической1 О фрезы; на фиг. 2 - сечение А-А на фиг. 1.На цилиндрическом вале 1 закреплена обойма 2 с отверстиями 3. В отверстиях расположены вставные непере. тачиваемые твердосплавные режущие пластины 4 квадратной формы с задним угломер, каждая из которых защемлена между подложкой 5 и клином 6, соединенным дифференциальным винтом 7 с валом, и опирается на цилиндрический ролик 8, На цилиндрической поверхности подложки расположена шпонка 9, входящая в соответствующие пазы, выполненные в...

Фасонный режущий инструмент

Загрузка...

Номер патента: 1171233

Опубликовано: 07.08.1985

Авторы: Юликов, Лашнев

МПК: B23C 5/04

Метки: режущий, фасонный, инструмент

...фас а, а также увели а счет улучшения ередней поверхнос циональных значен кнеи й Изобретениерованию металл Цель изобретточности формынового, так иного инструменего стойкостинологичности пи получения ра носится к проекти х инструм передних углов у зубьев инструмент на всей длине режущей кромки,На фиг, 1 изображен фасонный режущий инструмент; на фиг. 2 - пр екция зуба инструмента, передняя поверхность которого является огибака 1 ей семейства сферических поверхностей; на фиг. 3 - линия контакта передней поверхности зуба, изображенного на фиг. 2 с поверхеГ 0 9 ье о 61 п сов асс ра;у осяи круг круглого цили расстояние ме а,.имгРс ми нструмента цилиндраскрещива нинструмен лого- угол осей и кру ра, а 4 а,з 1 б м Р Й юеф- Г Р особлого...

Режущий инструмент

Загрузка...

Номер патента: 1316756

Опубликовано: 15.06.1987

Авторы: Крепак, Булко

МПК: B23C 5/04

Метки: режущий, инструмент

...ПодписноемвеюПроизводственно-полиграфическое предприятие, г.ужгород, ул. Проектная, 4 1 13Изобретение относится к металло=обработке, в частности к режущемуинструменту,Цель изобретения - повьппение производительности обработки за счет воэможности одновременного срезания слоев материала в осевом направлении и в плоскости вращения инструмента. На чертеже показан инструмент дляобработки отверстий, общий вид., Режущий инструмент включает коническую часть 1 и цилиндрическую1часть 2. Режущие зубья 3, расположенные на частях 1 и 2, имеют основНую режущую кромку 4 и дополнительную режущую кромку 5, выполненные на смежных сторонах зуба 3 и образованные пересечением продольных стружечных канавок 6, расположенных под углом Р, к оси инструмента,...

Узел регулируемого крепления режущих пластин в корпусе инструмента

Загрузка...

Номер патента: 1537410

Опубликовано: 23.01.1990

Авторы: Исакичев, Сухоруков, Соколов

МПК: B23C 5/04

Метки: регулируемого, пластин, инструмента, узел, крепления, режущих, корпусе

...втулки 1 в ней выполненасквозная продольная прорезь 7, расположенная в любом удобном месте по окружности втулки.25Винт 6, расположенный в корпусе 3,предназначен для окончательной фиксациивтулки после регулировочно-зажимных движений винта 4. После завершения регулировочного движения клина 5 с втулкой 1и режущей пластиной клин 5 предназначен для распора упругой податливости втулкии окончательного зажима всех элементов устройства как жесткого единогоблока в коническом отверстии корпуса 3. 35Узел работает следующим образом.Втулки 1 с предварительно установленными в них режущими пластинами 2, клиньями 5 и вывернутыми винтами 4 устанавливают в конусные отверстия корпуса 3 до удержания кассеты в отверстии сила О ми трения. Между торцом...

Способ обработки тел вращения и инструмент для его осуществления

Загрузка...

Номер патента: 1553289

Опубликовано: 30.03.1990

Автор: Ермаков

МПК: B23C 5/04, B23C 3/04

Метки: инструмент, тел, вращения

...и, определяемой частотой и и соотношением диаметров детали и инструмента. При радиальном сближении инструмента с деталью со скоростью Гпроисходит врезание на глубину прохода. После этого инструменту сообщают возвратно-поступательное движение со скоростью 1/, вдоль оси детали на длину обрабатываемой поверхности. Подачу на глубину резания можно осуцествлять в конце каждого продольного хода. Подачу можно осушествлять непрерывно со скоростью Глв радиальном или тангенциальном направлении сверху вниз (ие показано). Срезание припуска производится продольными 3 и боковыми 4 кромками,зубьев 5 инструмента 1. Траектории 6 срезов меняют свое направление и угол подъема при реверсировании поступательного движения инструмента. Угол подъема траекторий...

Рабочий слой режущего инструмента

Загрузка...

Номер патента: 1604522

Опубликовано: 07.11.1990

Авторы: Денисенко, Степнова

МПК: B23C 5/04, B24D 11/00

Метки: режущего, слой, инструмента, рабочий

...10 и эакрепленыскобками 11 и зажимами 12.Рабочие участки 5 длиной Ь и шагом а, Следующий ряд рабочих участков имеТет осевое смещение Х = - где и -пфчисло зубьев рабочего слоя . При затуплении рабочих участков 5 рабочий слой инструмента может быть вывернут, при этом внутренние участки 6 стано" вятся рабочими, что позволяет повысить долговечность инструмента. Формула изобретения Рабочий слой режущего инструмента, содержащий режущие элементы, закрепленные на тканевой основе, о т л и - ч а ю щ и й с я тем, что, с целью повышения долговечности инструмента путем использования двустороннего рабочего слоя, режущие элементы выполнены в виде многогранной проволоки, зигза-. гообразно размещенной по обе стороны тканевой основы. оставитель...
