B23B — Токарная обработка; сверление

Страница 183

Резец

Загрузка...

Номер патента: 801988

Опубликовано: 07.02.1981

Авторы: Гринберг, Лобанов, Межвинский, Фатуев

МПК: B23B 27/00

Метки: резец

...на участке сопряжения режущих кромок позволяет разделить сходящий поток сложной стружки на отдельные потоки и засчет этого значительно снизить усилия резания.Выполнение глубины подточки большей величины подачи обеспечиваетстабильное разделение сходящей стружки на отдельные потоки.На фиг. 1 показан вид резца вплане; на фиг. 2 - вид слева фиг, 1,Резец имеет две главные режущиекромки 1 и 2, образованные пересечением передней поверхности 3 и задних граней 4 и 5. На участке сопряжения кромок 1 и 2 выполнена подточ ка 6, вспомогательные режущие кромки 7 и 8 которой поднутрены и образуют вспомогательные углы в планеР и Р больше 0 . Глубина подточкивыполнена больше величины подачи 20понПри работе резца на вреэание припоперечной подаче Я в...

Способ обработки железнодорожныхколес

Загрузка...

Номер патента: 804210

Опубликовано: 15.02.1981

Авторы: Гореликов, Блажнов, Валетов, Серяченко, Кузьмичев, Антипов, Вавилин

МПК: B23B 1/00

Метки: железнодорожныхколес

...ОЕода, третий - торец и боковую поверхность ступицы, причем подачу каждого из резцов выбирают из условия одновременного прохождения соответствующим резцом места перехода от поверхности катания к гребню, ОТ бОКОВОЙ К ВНУТРЕННЕЙ ГОВЕРХНОСТИобода и от торца к еоковой поз-"рхности ступицы804210 Источники и ринятые во внимани 1. Технологическ о производству кол 152-167, рис. 37чформации,е при зкспеая инструкцес. Выкса/ з 4,Составитель Л. ОболенскаяТехред Т.Маточка Корректор М. Пемч 1/к едакт ло раж 1159 Под нного комитета СССР бретений и открытийаущскя 4 аб и исн П;, чертеже изображена последовае;,.есть операций механической об,аст;и колеса до термообработки.С;работку колеса осуществляют сле;у./щим образом.Колесо устанавливают на...

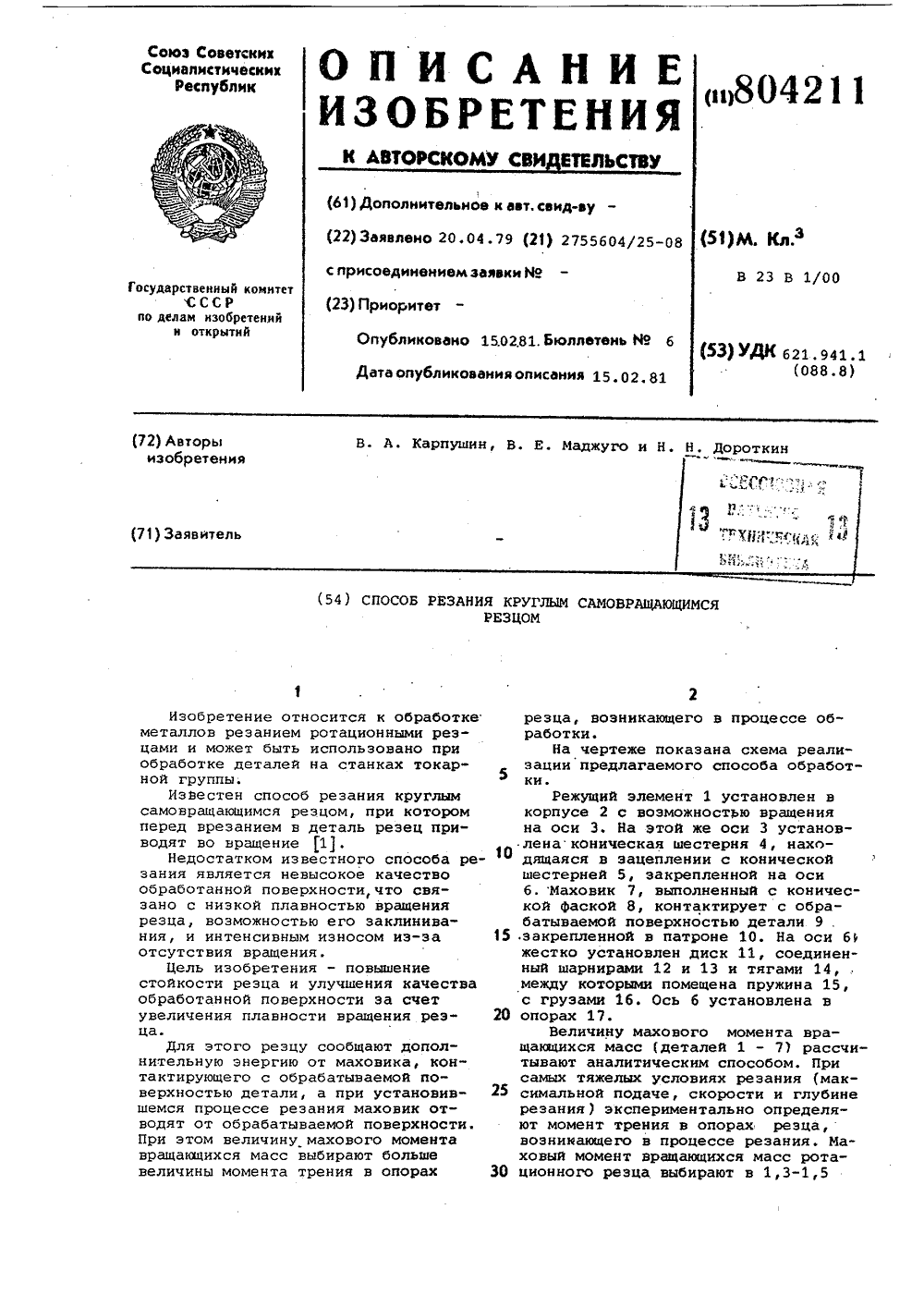

Способ резания круглым самовращающимсярезцом

Загрузка...

Номер патента: 804211

Опубликовано: 15.02.1981

Авторы: Дорожкин, Карпушин, Маджуго

МПК: B23B 1/00

Метки: круглым, самовращающимсярезцом, резания

...установлен диск 11, соединенный шарнирами 12 и 13 и тягами 14,между которыми помещена пружина 15,с грузами 16. Ось б установлена в20 опорах 17.Величину махового момента вращающихся масс (деталей 1 - 7) рассчитывают аналитическим способом. Присамых тяжелых условиях резания (мак 25 симальной подаче, скорости и глубинерезания ) экспериментально определяют момент трения в опорах резца,возникающего в процессе резания. Маховый момент вращающихся масс рота 30 ционного резца выбирают в 1,3-1,5804211 Формула изобретения Составитель В. Иванниковдактор Н. Воловик Техред А.Бабинец Корректор М. Демчик Заказ 10772/17ВНИИПИ Г Тираж 1159 Подписно твенного комитета СССР изобретений и открытий Ж, Раушская набд удар елам сква 4/ 303 илиал ППП...

Устройство к токарному автоматудля сверления отверстий

Загрузка...

Номер патента: 804212

Опубликовано: 15.02.1981

Авторы: Рубальский, Лев, Бараболя, Айнбиндер, Туровский

МПК: B23B 7/02

Метки: токарному, автоматудля, отверстий, сверления

...работает следующим обраЬом,Цикл сверления отверстий в обрабатываемой детали осуществляется эасчет совокупности качательного движения коромысла 1 вокруг оси 1 - 1 ипоступательного его перемещениявдоль этой оси (в направляющей 20) 60вместе с валом-шестерней 19. Качательное движение коромыслу 1 сообщается от кулака 23 и пружины 38 черезпалец 22, зубчатый сектор 21 и валшестерню 19. Поступательные перемеще- д ния производятся от кулака 27 и пру - жины 39 с помощью ролика 26, рычага 25 и пальца 24.В момент, предшествующий окончанию отрезки выточенной детали от прутка, автоматический захват в положении А подходит к шпинделю автомата и одевается цангой 6 на обрабатываемую деталь. При этом поворотное коромысло 1 находится на упоре. После...

Многошпиндельный токарный автомат

Загрузка...

Номер патента: 804213

Опубликовано: 15.02.1981

Авторы: Коханый, Пожитько

МПК: B23B 9/00

Метки: автомат, многошпиндельный, токарный

...1выполнен с замками 18. Механизмфиксации шпиндельного барабана 1предлагаемого многошпиндельного то карного автомата включает доворачи-.вакщий клин 20, фиксирующий клин 19 и колодку 21, прижимающую зафикси рованный шпиндельный барабан к ложу 15. Поднимающая колодка 12 может быть также установлена на ролике 22 поворотно смонтированном на оси 23, которая неподвижно закреплена на ры чаге 4.Подъем шпиндель но го б араб ан а пе - ред его поворотом на определенный угол производится следующим образом.Кулачок 6 распределительного вала 7 многошпиндельного токарного автомата нажимает на ролик 5 рычага 3 и чЕрез шпильку 8 и пружину 9 передает усилие на рычаг 4, который через ось 11 и колодку 12 приподнимает шпиндельный барабан 1 над ложем 15 до его...

Шпиндельный узел

Загрузка...

Номер патента: 804214

Опубликовано: 15.02.1981

Авторы: Владзиевский, Алексеева, Минаев

МПК: B23B 19/02

Метки: узел, шпиндельный

...что в шпиндельном узле, содержащем вал на аэростатических опорах,закрепленную на валу турбину, регулятор давления, датчик угловой скорости вала выполнен в виде вкладыша,который установлен с клиновым зазором по отношению к валу и соединенс регулятором давления.На фиг.1 схематически изображеншпиндельный узел; на фиг.2 - раз рез А-А на фиг.1; на фиг.3 - разрезБ-Б на фиг.1.Шпиндельный узел содержит вал1, установленный в аэростатическойопоре 2, турбину 3, закрепленную навалу 1, датчик 4 угловой скорости,соединенный с регулятором 5 давления, коллектор б, соединяющий турбину 3 с регулятором 5 давления.Шпиндельный узел работает сле 30 дующим образом.При подаче в аэростатическую опору 2 сжатого воздуха под давлением Рс вал 1 всплывает и занимает...

Устройство для доворота шпинделяв определенное угловое положение

Загрузка...

Номер патента: 804215

Опубликовано: 15.02.1981

Авторы: Подойницын, Горелик, Никуленко

МПК: B23B 19/02

Метки: угловое, доворота, определенное, шпинделяв, положение

...и зафиксированнаяот поворота относительно вала 8шпонкой 11, Между муФтой 10 и ступи"цей 4 установлена пружина 12 сжатия,между ступицей 4 и буртом вала 8 ус тановлена пружина 13 сжатия, Силадействия пружины 13 больше .силы действия пружины 12. На торцовой частимуфта 10 снабжена зубом 14, которыммуФта 10 в рабочем положении вэаимо действует со шпицем 15 в шпинделе 16804215 10 Формула изобретения станка. В полости крышки 3 смонтирован дополнительный вал 17 с укрепленными на нем рычагами 18, 19, Рычаг 18 взаимодействует с торцом вала 8, рычаг 19 - с фигурной дорожкой 20 на боковой части поршня 7. Между торцовыми крышками 21 цилиндра 2 и поршня 7 образованы рабочие полости 22 и 23,Устройство работает следующим образом. После останова...

Маточная гайка токарно-винторезногостанка

Загрузка...

Номер патента: 804216

Опубликовано: 15.02.1981

Авторы: Федоровский, Вайнштейн

МПК: B23B 21/00

Метки: токарно-винторезногостанка, маточная, гайка

...в корпусе 11, Для точной установки полугайки 1 относитель-.но ходового винта 24 тяга 22 выполнена состоящей из двух частей 25 и 26(фиг.2), соединенных между собойреэьбовой шпилькой 27, эаконтреннойгайкой 28. В части 26 тяги 22 выполнен паз, в который входит палец 29,закрепленный в полугайке 1. Для ограничения поворота рукоятки 19 влевопредусмотрен регулировочный винт30 с контргайкой 31 (фиг,2), а вправо - упорный винт 32 с контргайкой33 (фиг.4). 20Маточная гайка работает следующимобразом.Для ее включения рукоятку 19 пово-.рачивают вправо (фиг.2). Кулачок20, поворачиваясь вместе с рукояткой, 25воздействует сухарем 21 на паз тяги22, перемещая ее вправо. При этомбоковая грань паза части 26, воздействуя на палец 29, поворачивает...

Устройство для предохранения цепиподач ctahka ot перегрузки

Загрузка...

Номер патента: 804217

Опубликовано: 15.02.1981

Авторы: Бокк, Белицкий

МПК: B23B 25/04

Метки: предохранения, цепиподач, перегрузки, ctahka

...коробки подач через зубчатое колесо 5 и связанное с ним зубчатое колесо 6, закрепленное на корпусе обгонной муфты 7. Червяк 2 О 2 взаимодействует с червячным коле- сом 8, установленным на валу 9 с помощью шпонки 10, Вал 9 соединен с пусковой электромагнитной муфтой 11, через которую он передает движение механизму суппорта (на чертеже не показан) , преобразующему враща тельное движение в поступательное продольное и поперечное перемещения суппорта, Для ограничения осевого смещения червяка 2, возникающего ЗО под действием усилий в червячной передаче, направленных слева направо, вал червяка 2 через регулировочную гайку 12, шайбу 13, упорный ро- ликоподшипник 14, диск 15, снаб- З 5 женный выступом 16, упорный шарикоподшипник 17 упирается во...

Устройство для измерения износарежущего инструмента

Загрузка...

Номер патента: 804218

Опубликовано: 15.02.1981

Авторы: Лебедев, Городецкий, Дубровская, Сиротин

МПК: B23B 25/06

Метки: инструмента, износарежущего

...с меднографитовыми щетками 9, установленными в щеткодержателях 10.Щеткодержатели 10 и пружины 11, прижимающие щетки 9 к кольцу 8 закреплены на пластинах 12, установленных иа задней бабке 13 болтами 14, пластины 12 выполнены из изолирующего материала для устранения влияния помех от подшипников заднего центра станка. Вольтметр 15 подсоединен к режущему инструменту 4804218 Формула изобретения Составитель В. Владавский Касарда Техред М.Рейвес Корректор М. Лемчедакт ираж 1159 Под венного комитета СССР зобретений и откры Ж, Раушская наб аэ 10772/17 ВНИИПИ Государ по делам 113035, Москвасн тий д. 4/5 Филиал ППП "Патент", г. Ужгород, ул ктная, 4 и неподвижным кольцам токосъемника 16. Токосъемник 16 соединен с валом шпинделя 17 при помощи...

Отрезной резец

Загрузка...

Номер патента: 804219

Опубликовано: 15.02.1981

Авторы: Рыжов, Радощекин

МПК: B23B 27/04

Метки: отрезной, резец

...пружины 8, выполненные в виде тарельчатых пружин, установленных в гнездах 9, размещенных на боковых поверхностях 10 вставки. Гнезда 9 выполнены с большим диаметром, чем диаметр оснований 11 тарельчатых пружин 8 и ограничивают деформацию пружин 8 при заданном усилии резания. Тарельчатые пружины 8 выступают иэ гнезд 9 и обеспечивают необходимый натяг между вставкой 4 и стенками 7 паза 3. Иежду боковыми сторонами 10 вставки 4 и стенками 7 паза 3 имеется зазор, величина которого выполняется такой, чтобы можно было регулирбвать силу сжатия пружин 8 и, соответственно, силу трения пружин 8 о стенки 7 паза 3. Дно 6 паза 3 выполнено по форме опорного торца 12 вставки 4. В данном варианте опорный торец 12 выполнен плоским, но при...

Расточная оправка

Загрузка...

Номер патента: 804220

Опубликовано: 15.02.1981

Авторы: Газ, Хомченко, Резник

МПК: B23B 29/03

Метки: оправка, расточная

...через разцедержатель с зазором Р плунжером 6, взаимодействующим через шарики 7 с установленными в корпусе дополнительными крепежными элементами 8 и через сухари 9 и прижимы 10 с боковыми сторонами упруго деформируемого резцедержателя 3, выполненными со скосами 11.Настройка расточного резца 4, установленного в упруго деформируемом резцедержателе 3, осуществляется под воздействием нажимного устройства 5, привод которого (не показан) смонтирован сзади шпиндельной головки 2. После чего одним из дополнительных крепежных элементов 8, симметрично расположенных в корпусе 1, через плунжер 6, шарики 7, сухари 9 и прижимы 1 О зажимают упруго деформируемый резце- держатель 3 по боковым сторонам, выполненным со скосами 11.При этом усилие,...

Расточная головка

Загрузка...

Номер патента: 804221

Опубликовано: 15.02.1981

Авторы: Федотов, Миюсский, Саломатов, Портнов, Заботин, Лихтенштейн

МПК: B23B 29/03

Метки: расточная, головка

...разрезе.На корпусе 1 головки с возможностью вращения, осевым зазором 2 и натягом по внутреннему диаметру в средней части, т, к, он в свободном состоянии меньше диаметра корпуса, установлена втулка 3. Концевые участки цтулки представляют собой жесткие кольца 4. Средняя часть втулки состоит из двух коаксиальных тел вращения 5, 6 с радиальным зазором 7 между ними и имеет сквозные продольные пазы 8, разделяющие ее на упругие элементы 9,При введении головки в обрабатываемое отверстие, диаметр которого меньше наружного диаметра средней части направляющей втулки 3, происходит синхронная деформация упругих элементов и обеспечивается точное центрирование головки без радиальных зазоров между поверхностями обрабатываемого отверстия, направляющей...

Пружинно-пневматический патрон

Загрузка...

Номер патента: 804222

Опубликовано: 15.02.1981

Авторы: Мокров, Лисенкова, Петров

МПК: B23B 31/02

Метки: пружинно-пневматический, патрон

...содержит оправку 7, закрепленную на переднем конце шпинделя станка, втулку 8, запрессованную в оправку 7, зажимную цангу 9, гайку 10 фиксации цанги в отрегулированном положении, пружину 11, гайку 12 регулировки усилия пружины, гильзу 13.Пружинно-пневматический патрон работает следующим образом.В исходном положении золотник 6 расположен так, что сжатый воздух из полости цилиндра 1 свободно выходит в атмосферу, а поршень 2 под действием пружины 4 перемешается в крайнее левое положение и между торцом поршня 2 и торцом гильзы 13 образуется зазор. Усилие сжатия пружины 11 через гайку 12, гильзу 13 и гайку 10 сжимает цангу 9, обрабатываемая деталь зажата. Для разжима обрабатываемой детали золотник 6 перемещают в крайнее левое положение и...

Самоцентрирующий патрон с электроме-ханическим приводом

Загрузка...

Номер патента: 804227

Опубликовано: 15.02.1981

Автор: Созинов

МПК: B23B 31/10

Метки: самоцентрирующий, электроме-ханическим, патрон, приводом

...на включение приводного электродвигателя и одновременно на торможение главного привода с помощью, например, электромагнитной муфты, предусмотренной в кинематике станка, либо команда на включение передачи, соответствующей минимальному числу оборотов шпинделя станка и максимальному тормозному моменту главного привода станка. Вращение передается через клиноременную передачу на шкив 1 и через шлицевое соединение на трубу 6. Гайка 12 винтовой пары перемешается в шлицевых канавках червяка 9 вправо или влево в зависимости от направления вращения, давая возможность электродвигателю набрать максимальные обороты и упирается, например, в бурт на трубе 6. При этом происходит сцепление трубы 6 с червяком 9, который передает вращение червячному...

Двухкулачковый поворотный патрон

Загрузка...

Номер патента: 804228

Опубликовано: 15.02.1981

Авторы: Горелик, Подойницын

МПК: B23B 31/34

Метки: поворотный, двухкулачковый, патрон

...10, контактирующей с зубчатой рейкой 11 толкателя 6 через зубчатое колесо 12. Ось зубчатого колеса 12 укреплена в вилке 13, закрепленной в крышке 8, На торцах толкателей 6 и 9 образованы скошенные рабочие площадки 14 и 15, которыми толкатели взаимодействуют с гранями 16 и 17 четырехгранников цапфы 2. Грани 16 и 17 смещены относительно друг друга на угол 45. Рабочая жидкость в полости 18 и 19 поступает по каналам 20 и 21 корпуса 1.804228 Формула изобретения фи 3Патрон работает следующим образом.Подачей рабочей жидкости в полость 22 корпуса 1 деталь 23 зажимается между призмами 4 и 5. При этом цапфа 2 зажата за одну из граней 16 крайних квадратных участков площадками 14 толкателя 6. Для поворота детали 23 рабочую жидкость подают по...

Устройство для обработки муфточекнажимных валиков прядильной машины

Загрузка...

Номер патента: 804229

Опубликовано: 15.02.1981

Автор: Зайцев

МПК: B23B 31/40

Метки: прядильной, муфточекнажимных, валиков

...части 9.Развинчивание частей 8 и 9 распорной втулки относительно друг друга приводит к упору их торцов в торцы муфточек 6.Торцы конических оправок 1 и 2 выполнены с коническими проточками, на поверхностях которых выполнены рифления 12, обеспечивающие повышенное трение с торцовыми поверхностями муфточек 6 и надежную их фиксацию во время обработки эластичных покрытий.Части 8 и 9 регулируемой распоркой втулки 7 внутри имеют расточки 13 - 15, которые выполнены концентричными относительно наружной поверхности валика 11 и не препятствуют вращению указанных частей относительно валика 11.1 ОУстройство работает следующим образом.Конические оправки 1 и 2 вставляются в шпиндель 3 станка и в центр 4 задней бабки 5. На нажимной валик прядильной...

Устройство для обработки отверстий

Загрузка...

Номер патента: 804230

Опубликовано: 15.02.1981

Авторы: Папоров, Новиков

МПК: B23B 39/14

Метки: отверстий

...глубины сверления, закрепленный на подвижных узлах головки. На одной из продольных направляющих 2 имеются поперечные пазы 14, с которыми взаимодействует механизм шагового перемещения, Шаг между пазами равен шагу между обрабатываемыми отверстиями. На поперечной направляющей 5 имеются гнезда 15, расположенные с шагом, равным шагу между рядами обрабатываемых отверУстройство работает следующим обр Устройство устанавливается на батываемом изделии таким образом, ч804230 формула изобретения опоры вошли в отверстия, обработанные при предыдущей установке. Прижимается оно собственным весом и весом оператора, который садится на крышку 11. При включении устройства шпиндель 12 совершает вращательное возвратно-поступательное движение вдоль...

Устройство для обработки отверстий

Загрузка...

Номер патента: 804231

Опубликовано: 15.02.1981

Авторы: Бенин, Михаэль, Березкин

МПК: B23B 39/14

Метки: отверстий

...и взаимодействующих с санями 27,На конце одного из валов кривошиповзакреплен кулачок 38, взаимодействующийс путевым выключателем 39 так, что в исходном положении сани занимают крайнеелевое, а каретка крайнее правоеположение,при этом оси цапф и валов кривошипов располагаются в обшей плоскости, параллельной направляющим саней. 30Устройство работает следующим образом.Устройство, механизмы которого находятся в исходном положении, устанавливается на горизонтально расположенное изделие, подлежащее обработке так, чтобы осьинструмента 6 приблизительно совпадала с зосью первого отверстия исходного ряда, аподпружиненный палец 26, находящийсяперед инструментом, запал в одно из отверстий этого же ряда. Вследствие того, чтосани и каретка смещены в...

Устройство прерывистой подачирежущего инструмента

Загрузка...

Номер патента: 804232

Опубликовано: 15.02.1981

Авторы: Дуднов, Жиров

МПК: B23B 47/18

Метки: инструмента, подачирежущего, прерывистой

...быстрого подвода н отвода режущего инструмента, В стенке корпуса размещено окно 21, закрытое крышкой 22, которое служит для замены поофильного кулачка 9 в зависимости от необходимой подачи, величина которой зависит от длины профиля кулачка.Устройство работает следующим образом, Включается привод (на чертеже не показан), обеспечивающий работу головки. Вращение через червяк 7 передается на червячное колесо 6, от которого движение через шпонки, гильзу 5, шпиндель 4 и гайку 3 получает ходовой винт 2. Одновременно вместе с гильзой вращается втулка 13 с профильным кулачком 9, а с ходовым винтом - диск 10. Вращение всех деталей происходит в одну сторону. Режущий инстру. мент к обрабатываемой поверхности под водится поворотом диска эа рукоятку...

Устройство для контроля поломкистержневого инструмента

Загрузка...

Номер патента: 804233

Опубликовано: 15.02.1981

Авторы: Гладков, Макаревич, Черток, Стельман, Зусман

МПК: B23B 47/24

Метки: инструмента, поломкистержневого

...с двумя вторичными обмотками каждый, выпрямительные мосты 3 и 4,804233 Редактор Н. ВоловикЗаказ 10421/18ВНИИПпо113035, МФилиал ППП Составит Техред А. Тираж 1159 И Государственного делам изобретений осква, Ж - 35, Рау Патент, г. Ужгое ПлатоновКорректор В, СПодписноекомитета СССРи открытийшская наб д, 4/5род ул Проектная 4 ицка соединенные последовательно и встречно. Выпрямительный мост 3 включен на сумму вторичных напряжений трансформаторов 1 и 2, а выпрямительный мост 4 - на разность. Положительные выходы мостов соединены между собой через разрядное сопротивление 5. Запоминающий конденсатор 6 соединен одной обкладкой с положительным выходом выпрямительного моста 3, а другой - с первым входом порогового элемента 7. Второй вход...

Устройство для сверления центровыхотверстий

Загрузка...

Номер патента: 804234

Опубликовано: 15.02.1981

Автор: Сергеев

МПК: B23B 49/04

Метки: сверления, центровыхотверстий

...11. Во вкладышах 8 выполнены фиксирующие деталь гнезда. На обоих шпинделях 1 имеются гайка 12 и контргайка 13, Оба прижима связаны колонкой 14. Оба шпинделя имеют вращение и одни из них подачу.Устройство работает следующим образом, При вращающихся шпинделях 1 между гнездами вкладышей 8 прижимов помещается обрабатываемая деталь. На одном из прижимов закреплена колонка 14, которая входит в отверстие крышки другого прижима. Так как шпиндели вращаются навстречу друг другу, то реакции от их вращения взаимно гасятся, При подаче одного из шпинделей 1 обрабатываемая деталь фиксируется и зажимается, прижимы при этом оста804234 Составитель А Техред А. БойкаТираж 1159 Редактор И. КЗаказ 10421/1 сар Корректор Подписное итета СССР ткрытийя набул....

Способ обработки материалов сдроблением стружки и устройство дляего осуществления

Загрузка...

Номер патента: 806260

Опубликовано: 23.02.1981

Автор: Пестунов

МПК: B23B 1/00

Метки: стружки, дляего, сдроблением

...величинус и перемещается в направлении подачи на величину 5, и цикл обработкиповторяется.В результате,.за один проход рвзца осуществляется двухпроХодная обработка на суммарную глубину со ис надежным дроблением стружки.П р и м е р. Производят токарнуюобработку детали из стали 45 резцомс пластинкой иэ твердого сплава типа ТК при следующих режимах и геометрии резца. Глубина обработки5 мм, С,б = 0,5 мм. Длина обработки- 100 мм, подача 5 0,3 мм/об.,скорость резания Ч = 40 м/мин. Диаметр обрабатываемой заготовки Ои 120 мм,= 45 . Радиус закругления 40вершины резца г = 1 мм. Частота вращения вагоговии н Гво 10 б об/мин.оооо,Время обработки .в(21 И 6 )л 6,4 мин,.При традиционной двухпроходнои обработке к этому времени следует добавить время на...

Способ механической обработкидеталей типа колец

Загрузка...

Номер патента: 806261

Опубликовано: 23.02.1981

Авторы: Дикарев, Кочкин, Плюта, Кабанов, Гуревич

МПК: B23B 1/00

Метки: механической, колец, типа, обработкидеталей

...резания, для чего резец подводятк поверхности резания и включаютвращение планшайбы. После этого вклю"чают плазмотрон и совмещают опорнуюточку дуги с поверхностью резания.Затем включают вертикальную подачу(в случае обработки цилиндрическойповеохности заготовки) или радиальную (в случае обработки ее торцов),Резание осуществляют водоохлаждаемым 40резцом с пластиной из твердого сплава Т 5 К 10.Обработку цилиндрической повсрхности и подрезку торцов заготовкиосуществляют на следующих режимахрезания и подогрева плазменной дугой:Скорость резания, м/мин 34,5Величина подачи резца,мм/об 20-2,5Глубина резания, мм 15Ток дуги, А 200-250Напряжение, В 180- 200Диаметр сопла плаэмотрона, ммРасход плаэмообразующего газа (воздуха),м /ч 4Расстояние от...

Автоматический токарный станок

Загрузка...

Номер патента: 806262

Опубликовано: 23.02.1981

Автор: Бузуев

МПК: B23B 5/16

Метки: автоматический, станок, токарный

...шпиндельных головок 7, шарниров 8, реэцедержателей9 со щупами, втулки-копира 10 и бун 10 кера 11 для деталей,Устройство работает Следующим Образом. В бункер 11 для деталей заклады 13 ваются заготОвки для осей. Включается привод 2, шпиндельные головки 7приводят во вращение резцедержатели9 со щупами. Копир 5, вращаясь, перемещает отсекатель-эажим 6, кото 20 рый в конце хода зажимает деталь,которая останавливается соосно сошниндельными головками 7. В это время кулачок 3 на.,инает перемещать втулку-копир 10, которая, воздействуя на25 щупы резцедержателей 9 заставляетих поворачиваться вокруг шарниров 8и начинать обработку деталей одйовременно с двух сторон (например подрезка торцов и проточка канавок в30 оси велосипеда),По окончании обточки...

Устройство для резки неповоротныхтруб

Загрузка...

Номер патента: 806263

Опубликовано: 23.02.1981

Автор: Кузяков

МПК: B23B 5/16

Метки: резки, неповоротныхтруб

...10, неподвижно закрепленным на приводном валу 11, а диск 7 соединен через клиноременную передачу со шкивом 12, подвижно закрепленным на валу 11Шкив 12 получв .т вращение от вала 11 через фрикционную муфту 13. Передаточное отношение передачи планшайба 2 - шкив 10 меньше передаточного отношения передачи диск 7 - шкив 12.Устройство работает следующим образом.Трубу 14 зажимают в зажимном устройстве станка (на чертеже не показан) и подают в зону резания. Привключении двигателя получает вращение приводной,вал 11 и через шкив10 передает вращение на планшайбу 2,от которой через пружины 9 вращениепередают на диск 7. При включениимуфты 13 вращение передают на диск 7через шкив 12, при .этом за счет разности скоростей вращения диск 7...

Подающее устройство

Загрузка...

Номер патента: 806264

Опубликовано: 23.02.1981

Автор: Субботин

МПК: B23B 13/00

Метки: подающее

...по обе стороныот втулки, с соосно расположенными.относительно оси корпуса отверстиями,а корпус выполнен с продольными разрезами., причем диаметр описаннойокружности колец и втулки равен диаметру внутренней полости корпусав свободном состоянии.Такое выполнение уп ает констРукцию устройства,На фиг. 1 представлено предлагаемое устройство, общий вид; на фиг. 2 вид А на фиг. 1; на фиг. 3 ок прохо дит через кольца 2,3 и совмещает их по отверстию.м наружная поверхность втулодной стороны смещается нау эксцентриситета е, и приействии с наружной поверхносец 2 с другой стороны дефоря лепестки 4 разрезного уп8062 б 4 формула изобретения боленс Составитель Л. Техред С. Беца едактор В. Дан ктор М. Вигула 121/17 Тираж 1159ВНИИПИ...

Устройство разгрузки шпиндельногоузла

Загрузка...

Номер патента: 806265

Опубликовано: 23.02.1981

Авторы: Явор, Тростановский, Менакер, Молчановский, Ляшевский

МПК: B23B 19/02

Метки: разгрузки, шпиндельногоузла

...два ряда каналов 15 и 16, расположенныенапротив каждого гидростатическогокармана. Каналы 15 и 16 магистралями 17 и 18 через дроссели 19 связаны с насосом 20.В гидростатической подвеске 11шпиндельного узла выполнен такжесливной клапан 21, связанный магистралью с гидробаком, 15Корпус 5 выполнен таким образом,что между его опорными поверхностями 22 н соответствующими поверхностями гидростатической подвески 11шпиндельного узла имеются зазоры 2023 и 24, равные по величине оптималь.дному гидростатическому зазору.В гидростатнческой подвеске шпиндельнего узла установлен винт 25,входящий хвостовиком в цилиндрический паз 26, выполненный в корпусе 5,причем диаметр паза превышает диаметр хвостовика винта на две величины максимального...

Суппорт прецизионного токарногостанка

Загрузка...

Номер патента: 806266

Опубликовано: 23.02.1981

Авторы: Бабикова, Жиганов

МПК: B23B 21/00

Метки: токарногостанка, прецизионного, суппорт

...между кареткой и толкателем гайки размещены самоустанавливающиеся по плоскости кареткивкладыши, обращенные друг к другуповерхности которых образуют общуюсферу диаметром, равным длине толкателя (т.е, сопрягаемые с толкателемпо ерхности вкладышей выполнены радиусом, равнымтолкателя).Такая конструкция узла исключаетнеопределенность базирования гайки,повышает качество обрабатываемой поверхности детали, расширяет областьприменения суппорта, повышает егонадежность при незначительной трудоемкости изготовления и сборки806266 Формула изобретения Составитель В. СеменовТехред С, Беца Корректор М. Вигула Редактор В. Данко Заказ 121/17 Тираж1159 Подпис ное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, ж,...

Задняя бабка металлорежущегостанка

Загрузка...

Номер патента: 806267
