B22D — Литье металлов; литье прочих материалов с использованием тех же методов, устройств или веществ в пластическом состоянии

Страница 132

Способ изготовления отливок

Загрузка...

Номер патента: 535138

Опубликовано: 15.11.1976

Авторы: Грачев, Ван, Ким, Вагнер, Устинов, Коигалтыров, Концевич, Спасский

МПК: B22D 27/04

Метки: отливок

...из формы и сразу помещают взакалочную ванну с водой до полного охлаждения.Форма в сборе поступает на участок заливки. После заливки на второй стадии процес са через 40 - 80 с снимают верхппою опоку,На следующей стадии, осуществляемой через 60 - 100 с, отливку вынимают из формы и помещают в закалочный бак. Далее следует выбивка остававшейся части формы.20 Были проведены работы по промышленному испытанию нового способа. Установлено, что, если время от окончания заливки до погружения в воду менее 40 с, возможны внешние дефекты: искривление формы, несоответ ствие размерам и конфигурации и т. п. Баллструктуры по ГОСТУ 8294 - 71 оценивается в этом случае как недопустимый (балл 7 - 8).При:выдержке 1 мин был получен балл 6 - 7 (допустимый)....

Устройство для удаления отливок

Загрузка...

Номер патента: 535139

Опубликовано: 15.11.1976

Авторы: Каганэ, Смирнов, Рывкис

МПК: B22D 29/00

Метки: отливок, удаления

...одновременного с прошивкой захода в кантователь верхнего кокиля рама 3 20 кантователя снабжена в месте остановкинижнего кокиля 8 утолщенными в сторону кокиля опорными 1 буртами 9. За счет этого утолщения между наружной поверхностью буртов нижнего кокиля (со стороны его 25 разъема) и внутренней поверхностью утолщенных буртов рамы создан зазор, по величине меньший зазора между внутренней поверхностью второго бурта кокиля и опорной поверхностью роликов кантователя. Благода ря этому нижний кокиль после кантовки егона 180 передается на опорные утолщенные бурты рамы, а ролики получают возможность свободного:вращения для захода в кантова- тель верхнего кокиля.Устройство работает следующим образом, После съема верхнего кокиля подъемником...

Устройство для вакуумирования жидких сплавов

Загрузка...

Номер патента: 535140

Опубликовано: 15.11.1976

Авторы: Шашков, Тимашков, Петров

МПК: B22D 39/00

Метки: сплавов, вакуумирования, жидких

...корпуса имеется полость,4 для жидкого металла,образованная корпусом и пористым блоком 5О с патрубком 6, к которому подсоединены ва.куумная система 7 и система подачи инертного газа 8. Полость может быть винтовой, цилиндрической, прямоугольной или другойформы. Поверхность пористого блока может5 быть покрыта пленкой 9, например, из стеклоткани для предотвращения налипания на блокнеметаллических включений и металлизацииего поверхности.Устройство располагают над формой, котоО рую необходимо залить жидким металлом.По системе подачи инертный газ, напримераргон или азот, через патрубок вводят внутрьпористого блока, после чего в заливочное отверстие начинают подавать сплав, который5 необходимо отрафинировать. В момент, когдаиз сливного...

Затравка для установок непрерывной разливки

Загрузка...

Номер патента: 535890

Опубликовано: 15.11.1976

Авторы: Гюнтер, Хорст

МПК: B22D 11/08

Метки: разливки, установок, непрерывной, затравка

...между головкой затрав ки и отливаемой заготовкой, вертикальный Зо разрез, Отливаемая заготовка 1 соединена соединительной деталью 2 с головкой 3 затравки, причем деталь 2 приварена к заготовке и разъемно связана с головкой 3. Затравка опирается на ролики 4 рольганга, между которыми находятся несущие балки 5 устройства для смещения затравки (на фиг, 1 - 3 не показано). Направление движения их по стрелке Л перпендикулярно направлению движения заготовки по стрелке Б. Соединительная деталь выполнена в виде рельса, головка которого залита в заготовку, а подошва 6 опирается на ролики 7, вертикально установленные в камере 8, выполненной в головке 3. Ролики 7 свободно вращаются на осях 9, смонтированных в распорных втулках 10. Деталь 11...

Огнеупорная разливочная труба

Загрузка...

Номер патента: 535891

Опубликовано: 15.11.1976

Авторы: Эрвин, Отто

МПК: B22D 41/50, B22D 11/10

Метки: огнеупорная, разливочная, труба

...3 и 4, котоо канала 5 лом 6. В отТруба 1 содержит головку 2 дном ивертикальными каналами рые посредством горизонтальног соединяются с разливочным канаверстие нанала 5 ввинчена пробка 7, На верхнем конце разливочной трубы 1 имеется кольцеобразный выступ 8 для соединения трубы с разливочным ковшом 9.Голодовка 2 разливочной трубы 1 нозволяет осуществлять поворот потока жидкото металла на 180 кверху,в результате чего при разливке создаются две направленные вертикально вверх струи металла, выходящие под зеркалом разливки на заданном заранее расстоянии. Чтобы надежно обеспечить наличие достаточного вертикального принудительного направления потока, длина а каналов 3 и 4 должна относиться к глубине погружения трубы, как 1:6.В результате этого...

Способ непрерывного литья серого чугуна

Загрузка...

Номер патента: 536007

Опубликовано: 25.11.1976

Авторы: Тутов, Федотов, Столярова, Гринберг, Скотаренко, Пустовалов, Чигогидзе

МПК: B22D 11/00

Метки: непрерывного, серого, чугуна, литья

...слитка в этой зоне выше 1000 С вследствие резкого снижения интенсивности его охлаждения и разогрена поверхности за счет тепла жидкой сердцевины, возможен прорыв металла. При этом оптимальной является толщина корочками слитка равная 8 - 20 лш.Поддержание температуры поверхности отливки на уровне 950 в 10 С в течение 1 - 2 лгин с игнтецсивностью охлаждения 50 - 100 вт/лР иеобходвемо для выравгпивания температуры по сечению отливки и сохранения у;ловий для самоотжига. Дальнейшее охлаждение слитка с интенсивностью ниже 800 вт/лР не обеспечивает необходимой твердости, выше 2000 вт/лР - приво:цет к повышенной ска. рости охлаждения и воземокцости ооразования мартенситиой структуры, наличие которой затрудняет механическую ооработку.Скорость...

Установка непрерывной разливки металлов

Загрузка...

Номер патента: 536750

Опубликовано: 25.11.1976

Автор: Вильхельм

МПК: B22D 11/124

Метки: непрерывной, металлов, разливки

...деталяьи устано поперечные жел пересечения,Целью равномерно тальной ча Это дос и другим,и дольные и ся в местахяется повышение слитка в горизоного охлаждения. между роликами вки имеются прооба, сообщающиетановка непрерь(л 1 очающая В горичного охлаждте и форсунки,месь, отличаповышения пава, между роликаовки имеются пра, сообщающиес лов, в ны вт яю ю с целью слитк устан желоб Изобретение относится к металлургии в области непрерывного литья,и, в частности к конструкции установки непрерывной разливки металлов.Известна установка непрерывного литья металлов, зона вторичного охлаждения которой включает ролики и расположенные между ними форсунки для подачи охладителя в виде водо-воздушной смеси 1.Известна также установка непрерывного литья...

Уплотнительное устройство для центробежных труболитейных машин

Загрузка...

Номер патента: 536751

Опубликовано: 25.11.1976

Автор: "пьер

МПК: B22D 13/10

Метки: труболитейных, центробежных, уплотнительное, машин

...можно использовать общий патрубок 14). Снаружи машины каждь.й патрубок содержит устройство 15 для регулирования давления в кольцевой эластичной камере 12 и манометр 16 для измерения этого давления,Кольцевая эластичная камера 12 с одной стороны упирается в дно кольцевой выемки,11, а с другой стороны - ,в торопец кольцевого уплотнительного сегмента 17 с осью Х - Х, другой торец которого упирается во вращающийся,фланец 10. Радиальные размеры уплотнительного сегмента 17 соответствуют радиальным размерам внутренних стенок выемки 11 с учетом рабочих зазоров, Таким образом, сегмент 17 может скользить в выемке 11 параллельно оси Х - Х. Предпочтительно, сегмент 17 вставляется между фланцем 10 кожуха 8 и эластичной камерой 12 без...

Прибыльная надставка

Загрузка...

Номер патента: 536885

Опубликовано: 30.11.1976

Авторы: Прядко, Геращенко, Маджар, Гурский, Завадский

МПК: B22D 7/10

Метки: прибыльная, надставка

...прибыльная надставка,Прибыльная надставка содержит корпус 1,постоянный 2 и рабочий 3 слои. На вибросердечник 4 для создания постоянного слоя устанавливают корпус 1. Полость, образованную вибросердечником 4 и корпусом 1, заполняют огнеупорной бетонной смесью. После уплотнения смеси прибыльная надставка снимается с вибросердечника 4. Выпуклая поверхность ра бочего слоя выполняется путем подрезки свежеотформованного постоянного слоя. Наиболее приемлемой формой выпуклой поверхности рабочего слоя с точки зрения изготовления эксплуатации и последующего удаления явля ется треугольная.После сушки постоянного слоя прибыльнуюнадставку устанавливают на вибросердечник 5 для создания рабочего 3 слоя. Полость, образованную вибросердечником...

Корпус центробежной труболитейной машины

Загрузка...

Номер патента: 537617

Опубликовано: 30.11.1976

Авторы: "пьер, Мишель

МПК: B22D 13/10

Метки: корпус, центробежной, труболитейной

...блокирующего кольца 10 5 посредством затвора, схематически показанного штрихами на фиг. 2.На задней стенке 11 корпуса 2 со стороныраструба 8 изложницы 7 крепится экран 12 огибающей формы. Край 13 кольца 10 не сколько смещен по отношению к задней ст ике 11 корпуса 2. Этот выступ может быть равен, например, 0,2 - 0,4 мм, Внутренняя поверхность экрана покрыта огнеупорным материалом 14. Поверхность, ограниченная экра ном 12, на стенке 11 значительно больше поперечного сечения конца раструба 8 изложш;- цы 7.В процессе работы стержень 9 устанавливают в раструб 8 изложницы 7, которая прп водится во вращение со скоростью 100 об/мпн.Чугун, залитый по желобу 5 в канал 4, достигает раструба. Если стержень 9 имеет дефекты, не позволяющие ему...

Кристаллизатор

Загрузка...

Номер патента: 537749

Опубликовано: 05.12.1976

Авторы: Кондратюк, Елизаров, Коротков, Дюдкин

МПК: B22D 11/04

Метки: кристаллизатор

...оси от,значения Н до Н ,причем ширина А участка широких стенок1 с увеличенной высотой Н волн составляет, по крайней мере, 0,2-2 ширины Буакой стенки, Отношения Н /Нвысоты волнна стенках 1 составляют 1,2-2,Узкие стенки 5 крнсталлизатора со стороны рабочей поверхности выполнены выпуклымц с радиусом К на высоте Н, составЗ 1ляющимн соответственно 0,3-1 и 0,5-0,2ширины узкой стенки 5.537749 ИИПИ Заказ 5607/5 Тираж 1003 1 одписн Филиал ППП фПатентф, г. Ужгород, ул. Проектная,Выше приведенные соотношения кристалли затора получены в результате комплексных теоретических и экспериментальных исследований, ,.Установлено, что вследствие усадки формирующаяся оболочка отходит от стенок кристаллизатора в районе углов,что создает условия для деформации...

Способ управления непрерывной и полунепрерывной разливкой металлов

Загрузка...

Номер патента: 537750

Опубликовано: 05.12.1976

Авторы: Гецелев, Будников

МПК: B22D 11/14

Метки: полунепрерывной, непрерывной, разливкой, металлов

...отклоо сечения слитк При увеличении р40 тет активная составлра ( Э, ъ Эц ), такд цосопротивление Я +Рреактивная составляю( Эд,), так как45 тивное сопротивлениеВ этом случаеНаоборот, при уме(а уктоивное ется аз мера яющая как ра и щая то ока ин цу размера д явличественной оцемеров поперечногданных,Угол сдига фазиндуктора и токоже от частотыи стет акуменьша ка индуктора умень шаетсн - х вф инд Ч между напряжениеминдуктора зависит такающего индуктор тока мес Д )ь Ю= Ч(с 3,1 )ложения функцтствуюших и 60 Этот эффект и используется при даннспособе литья.В ряде случаев частота преобразможет отклоняться от заданной. Это возможно, например, при вращении преобразЬЬтельного генератора асинхронным двигателем, скорость которого несколько снижася...

Устройство для вытягивания слитка

Загрузка...

Номер патента: 537751

Опубликовано: 05.12.1976

Авторы: Бровман, Марченко, Потапенко

МПК: B22D 11/14

Метки: вытягивания, слитка

...переменного диаметра жесткосоединен с барабаном постоянного диамет-.ра, к которому с помощью ханатов прикреплена каретка. При подъеме контргруза возрастает его плечо относительно оси барабана, в соответствии с увеличением массыслитка, которую нужно уравновесить,На фиг. 1 показан общий вид предложенного устройства; на фиг. 2 - вид по стрелке А на фиг, 1.Из кристаллизатора 1 вытягивают сли 2 с помощью затравки 3, установленной на каретке 4. Эта каретка опираетсякатками 5 на колонны 6 и 7. Вдоль осидвижения каретки установлены (одна илинесколько) зубчатые рейки 8. С рейкой3находится в зацеплении шестерня 9, приводимая в движение через червячную передачу 10 от двигателя 11, К каретке пркъреплен канат 12 намотанный на цилиндрический барабан...

Система регулирования температуры металлических литейных форм

Загрузка...

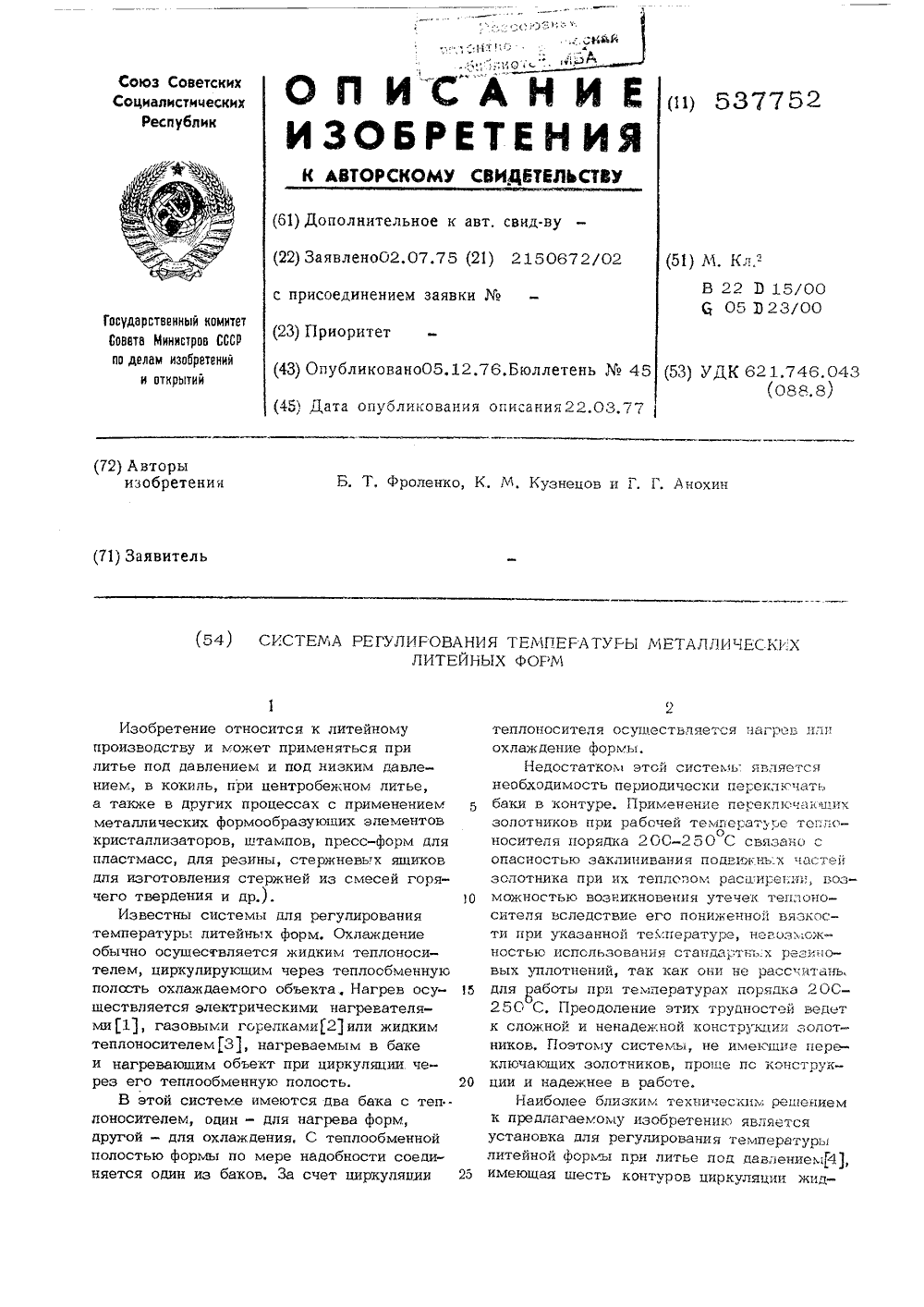

Номер патента: 537752

Опубликовано: 05.12.1976

Авторы: Фроленко, Кузнецов, Анохин

МПК: B22D 15/00

Метки: температуры, литейных, металлических, форм

...Приборы управления работой нагревателя и охладителя также на чертеже не показаны.Система регулирования температуры металлических литейных форм работает следующим образом.Включение системы в работу осуществляется запуском насоса 3 и одновременным с ним включением приборов, которые по сигналам дитчиков температуры литейной формы и теплоносителя управляют работой нагревателя 7 и охладителя 11. Насосом 3 теплоноситель 2 из бака 1 всасывается через патрубок 16 и нагнетается по трубопроводу 4 в теплообменную полость 5 литейной формы 6, откуда по трубопроводу 8 поступает в сливной бачок 10. Теплоноситель из бачка через нижнее отверстие 12 поступает в трубопровод 13. При этом уровень теплоносителя в трубопроводе 13 становится выше, чем в баке...

Устройство для охлаждения литьевых форм

Загрузка...

Номер патента: 537753

Опубликовано: 05.12.1976

Авторы: Бравинский, Орлов

МПК: B22D 35/06

Метки: литьевых, форм, охлаждения

...тем, что концентратор холода выполнен в виде металлической пластин которая нижней частью соединена с термоох лаждающими элементами и снабжена термо датчиком, установленным в ее центр.На чертеже изображено предложенноеустройство в разрезе.В металлической плипится на металлическомО лаждается проточной вопазам (каналам) 3, размеюшее кольцо 4, Внутриконцентратор холода 5,де металлической пласт537753 3лаждающих элементов 6, а в его центре расположен термодатчик 7, входящий в состав регулятора температуры. Конструктивная реализации регулятора предусматривает также наличие задатчика температуры, контролирующего и регулирующего органов ( на чертеже не показаны). Исполнительным органом являются термоэлементы 6.Работа устройства происходит...

Изложница для листового слитка

Загрузка...

Номер патента: 538810

Опубликовано: 15.12.1976

Авторы: Демидов, Кукса, Дмитриев, Совинский

МПК: B22D 7/06

Метки: изложница, слитка, листового

...на фиг. 2 -3 - то же, вид сбоку.Изложница состоит из корпуса 1 с усиленными посредством конусообразных приливов у торцов узкими гранями 2, накладок 3 с вогнутыми поверхностями, опирающимися на торцы широких граней 4 изложницы, штырей 5, влитых или выполненных заодно с корпусом изложницы, и клиньев 6, при помощи которых осуществляют фиксацию накладок 3 относительно корпуса 1 изложницы,Так как узкие грани изложницы являютсяусиленными, при разливке и кристаллизации стали они в малой степени подвержены короблению, вследствие чего;в большей степени стремятся к короблению широкие грани. При ница с усиленными 25ных приливов у торОднако при нагревеы подвергаются корцах они выпучивапрогибаются внутрь. 30 Известпосредств цов узки...

Устройство автоматического поддержания усилия вытягивания слитка в зонешаг жания усилия вытягивания слитка в зоне шагающих балок вторичного охлаждения

Загрузка...

Номер патента: 538811

Опубликовано: 15.12.1976

Авторы: Ронин, Гельфенбейн, Куроедов, Еремеев

МПК: B22D 11/00

Метки: зонешаг, шагающих, вытягивания, жания, поддержания, слитка, охлаждения, балок, усилия, вторичного, зоне

...могут создавать в корке отливаемого слитка опасные напряжения, способствовать ухудшению качества слитка и ускорять износ механизмов тянущих и направляющих устройств.Целью изобретения является повышение ка чества слитка путем автоматического поддержания усиления вытягивания слитка в зоне шагающих балок вторичного охлаждения. Это достигается тем, что в устройство дополнительно введены задатчик и датчик усилий, пе О редаваемых через слиток от приводов роликовых направляющих к подвижным частям шагающих балок, и блок сравнения, причем выходы .датчика усилий и задатчика подключены к входам блока сравнения, выход кото рого подключен к входу систем управленияприводами роликовых направляющих или приводами шагающих балок. На чертеже показана...

Устройство для крепления дорна

Загрузка...

Номер патента: 538812

Опубликовано: 15.12.1976

Авторы: Целиков, Чарный, Константинов, Ермолюк

МПК: B22D 11/051

Метки: крепления, дорна

...подвижно его продольной оси с амплит предлагаемое устройство сна нами, установленными перпен дольной оси дорна и жестко одним концом на опорной ч а другим - на дорнодержателНа чертеже показано опис нодержатель прикреплен к опорнои части 5 указанного устройства. На чертеже, кроме того, показаны вибратор 6, подаваемый в кристаллизатор металл 7 и вытягиваемый из кристаллизатора слиток 8.Устройство работает следующим образом.Во время разливки металла кристаллизатор 1 совершает возвратно-поступательные движения вдоль продольной оси слитка 8. Од новременно и независимо от движения кристаллизатора дорн 2 вместе с дорнодержателем 3 под действием вибратора 6 также совершает колебательные движения вдоль продольной оси слитка. Так как пружины...

Система поддержания уровней жидкого металла в двухручьевом кристаллизаторе установки непрерывной разливки стали

Загрузка...

Номер патента: 538813

Опубликовано: 15.12.1976

Авторы: Петухов, Бандурин, Сахнов, Николаев, Косматенко

МПК: B22D 11/16

Метки: металла, разливки, двухручьевом, уровней, непрерывной, кристаллизаторе, поддержания, установки, стали, жидкого

...увеличении уровня металла в правом ручье кристаллизатора по отношению к левому сигнал с ГУМа 9 правого ручья превышает сигнал с ГУМа левого ручья, и поскольку полярность этого сигнала противоположная полярности сигнала с ГУМа, шток исполнительного механизма 5 перемещается вниз, увеличивая приток металла в левом ручье и уменьшая его в правом ручье.При равенстве уровней металла в ручьях кристаллизатора сигналы с ГУМов равны, на выходе блока 12 будет нулевой сигнал, и шток исполнительного механизма 5 и бесстопорный промежуточный ковш 4 находятся в стабилизированном положении.Для формирования сигнала, управляющего стопором сталеразливочного ковша, используются также сигналы, поступающие с ГУМов 9, только в этом случае берется их сумма....

Устройство для центробежного литья

Загрузка...

Номер патента: 538814

Опубликовано: 15.12.1976

Авторы: Шомовский, Рыжков, Гетин

МПК: B22D 13/04

Метки: центробежного, литья

...формы металлом при изготовлении тонкостенных протяженных фасонных отливок методом центробежного литья. Это достигается тем, что в корпусе уст ройства соосно металлоприемнику по его высоте расположены магнитные катушки.На фиг. 1 показано предлагаемое устройство; на фиг. 2 - то же, сечение по А - Л ца фиг. 1.15 Устройство для заполнения форм расплавленным металлом содержит неподвижный корпус 1 с расположенным в нем металло- приемником 2, основание которого закреплено на вращающемся столе 3, причем в нижней 20 части металлоприемника имеются литнпковыеканалы 4, соединяющие металлоприемник с литейными формами 5, На неподвижпом корпусе устройства соосно металлоприемнику по его высоте крепятся магнитные катушки 6, 25 создающие бегущее...

Постоянная литейная форма

Загрузка...

Номер патента: 538815

Опубликовано: 15.12.1976

Авторы: Обыдало, Дубровская, Васильев, Червин

МПК: B22D 15/00, B22D 17/22

Метки: постоянная, форма, литейная

...части стыковых поверхностей, обеспечивающая надежность работы формы, зависит от габаритов подвижного элемента и материала отливки и рассчитывается или выбирается конструктивно.Гарантированный зазор равен:при производстве деталейметодом литья под давлением 0,030,05 мм при литье в кокиль 008012 мм На фиг. 1 показана в рапод давлением; на фиг. 2 -(узел 1 па фпг. 1).Форма состоит из неподвижной полу1, подвижной полуформы 2, на которотпрованы подвижные элементы 3 и м4, имеющие стыковые поверхности 5.Как показано на чертежах, стыковверхностп 5 подвижных элементов 3рицы 4 являются поверхностями контне скольжения, На собранной форме нная часть стыковых поверхностей 5 нобеспечивает взаимное расположенивижных элементов 3 и матрицы 4, а...

Устройство для отбивки литников

Загрузка...

Номер патента: 538816

Опубликовано: 15.12.1976

Авторы: Гайдуков, Зинкевич, Афанаскин, Стрельцов, Яцунский, Бейзер

МПК: B22D 15/04

Метки: отбивки, литников

...центрирующим элементом, установленным на ее нижнем торце.На фиг. 1 и 2 показано предлагаемое устройство, разрезы по А - А и Б - Б.Устройство содержит державку 1 с неподвижно закрепленными на ней ножами 2, подвижные ножи 3, шарнирно закрепленные при помощи осей 4 на державке, ползун 5, смонтированный внутри державки и связанный с цилиндром 6. Ножи 3 при помощи шарнирных тяг 7 соединены с ползуном 5.Державка 1 с цилиндром 6 размещена на траверсе 8. На нижнем торце державки установлен элемент 9, центрирующий отливку 10 относительно ножей 2 и 3 так, что литниковый коллектор 11 располагается между ножами.Устройство работает следующим образом.При подходе очередной отливки 10 к устройству для отбивки литников траверса 8 опускается, державка 1...

Манипулятор для машин литья под давлением

Загрузка...

Номер патента: 538817

Опубликовано: 15.12.1976

Авторы: Лавентман, Фаерман, Бураков, Рывкис

МПК: B22D 17/20

Метки: давлением, литья, манипулятор, машин

...в частности к литью под давлением.Известно устройство для извлечения отливок из форм на машинах литья под давлением, содвржащее механическую руку с захватом и механизм, возвратно - постунательного перемещения механической руки 11,Известен также манипулятор, осуществляющий последовательно две операции: удаление отливки из формы и нанесение смазки на поверхность формы. Манипулятор содержит механическую руку с механизмами ее возвратно-поступательного перемещения и поворота, съемник и блок распылительных форсунок. Съемник размещен на одежном конце руки, а блок форсунок установлен на съвмнике (2,Недостатком известного манипулятора является то, что нанесение смазки на форму при такой установке форсунок может производиться либо во...

Дозатор жидкого металла

Загрузка...

Номер патента: 538818

Опубликовано: 15.12.1976

Авторы: Рывкис, Лавентман

МПК: B22D 17/30

Метки: дозатор, жидкого, металла

...с гидрокомпенсатором, встроенным вплунжер приводного гидроцилиндра.Дозатор содержит мерный стакан 1, шарнирно закрепленный на периферии поворотного рычага 2, Положение стакана относительно 25 рычага задается при помощи цепной передачи, состоящей из звездочки 3, связанной со стаканом 1, звездочки 4, связанной со стойкой, и бесконечной цепи 5,На валу крепится шестерня б, находящаяся 30 в зацеплении с плунжером 7 приводного гидроцилиндра 8, Для управления гидроцилин.дром служит управляемый от электромагнитов гидрораопределитель 9. Параллельно гидроцилиндру 8 (см, фиг. 1) к гидрораспределителю 9 подключен гидрокомпенсатор 10, содержащий плунжер 11, ограничительные шайбы 12 и пружины 13. Гидрокомпенсатор может быть также встроен в плунжер...

Пневмовесовой дозатор

Загрузка...

Номер патента: 538820

Опубликовано: 15.12.1976

Авторы: Стрижевский, Пущаловский, Прокопенко

МПК: B22D 39/00

Метки: пневмовесовой, дозатор

...во, состоящее из подвижного рычага 5, упругого элемента 6, измерителя 7 выталкивающей силы, датчика 8 веса дозы и задатчика 9 веса дозы, а также систему подачи газа, содержащую дроссель 10, камеру 11 переменного объема, возвратную пружину 12, приспособление 13 для изменения объема, манометр 14, запорный вентиль 15, редуктор 16 и баллон 17 с инертным газом.В емкость 1 для металла погружена дози рующая казимера 2 со сливным и заливным ме538820 Формула изобретения ЦНИИПИ Заказ 2821/16 Изд.1862 Тираж 1003 Подписное Типография, пр. Сапунова, 2 таллопроводами 3 и 4. Дозирующая камера жестко связана с рычагом 5, закрепленным на раме канальной печи и опирающимся на упругий элемент 6. С упругим элементом жестко соединен сердечник измерителя 7...

Устройство для набивки футеровки ковшей

Загрузка...

Номер патента: 538821

Опубликовано: 15.12.1976

Авторы: Мазов, Звижулев, Ждан, Проскуряков, Онищенко, Куликов, Пудиков, Харитонов, Крамер, Коцюбенко, Вулых, Затуловский

МПК: B22D 41/02

Метки: набивки, футеровки, ковшей

...установлено несколько пескометов, раздельно смонтированных в направляющих с возможностью радиального и углового смещения.20 На фиг. 1 изооражено описываемое устройство, поперечный разрез; на фиг. 2 - разрез по А - А на фиг. 1; на фиг, 3 - поворотная платформа при установке одного дополнительного пескомета, вид сверху; на фиг. 4 - .25 поворотная платформа при установке двух дополнительных пескометов, вид сверху.Устройство содержит тележку 1 с установленным на ней ковшом 2 и портал 3 с рамой 4, к которой с помощью поворотного круга 5подвешена поворотная платформа 6, На раме смонтированы механизм поворота 7 поворотной платформы и диокопый питатель 8. Разгрузочные ножи 9 дискового питателя укреплены на поворотной платформе. Рама...

Затравка для вытягивания слитка из машины непрерывного литья

Загрузка...

Номер патента: 539508

Опубликовано: 15.12.1976

Авторы: Йоханн, Бруно

МПК: B22D 11/08

Метки: слитка, вытягивания, непрерывного, затравка, литья

...ее в и уменьшение производственныхпломашины непрерывного литья. Это дося тем, что нижняя часть затравки ена из гибкой стальной ленты, ширирой больше длины опорных валков, ленты входя 1 т в боковое направляюройство.цг. 1 показана машина непрерывного гибкой затравкой; на фиг. 2 - верый разрез направляющего устройлитья стик ал ьнства.Машина непрерывного литья содержит 15 кристаллизатор 1, к которому примыкаетопорное и направляющее устройство для заготовки, имеющее ролики 2 и 3. Приводные пары валков 4 - 9 служат для вытягивания заготовки, Вдоль роликов 2 на внутренней 20 стороне дуги установлены направляющие 10для нижней части затравки, выполненной из стальной ленты 11, Стальная лента шире максимальной ширины заготовки, приблизительно...

Установка для центробежного литья

Загрузка...

Номер патента: 539509

Опубликовано: 15.12.1976

Авторы: Джордж, Фредерик, Бернард, Уильям

МПК: B22D 13/02

Метки: литья, центробежного

...не требуется вдоль всей периферии секций кокиля для скрепления одной секции еокиля с другой. Каждая секция кокиля снабжена четырьмя проушинами 85 (показанными на фиг. 7), чтобы удерживать секции в точном положении и осуществлять смену кокилей на отливочной машине. Итак, чтобы сменить кокиль на новый размер корпуса, шпильки 86 вводятся в проушины секций кокиля, чтобы удержать секции в точном положении, после чего комплектный узел может быть поддержан оправкой 2.Кулачок 69 имеет Т-образный выступ 87, что позволяет ему радиально передвигаться в Т-образном пазу 70 вращающейся планшяйбы 7. Радиальная Внешня поверхность и:идого кулачея имеет также натяжной кронштейн 88 для соединения с поршнем,89 гидравличсского патииного устройлва,...

Способ непрерывной разливки металла

Загрузка...

Номер патента: 539666

Опубликовано: 25.12.1976

Авторы: Казаков, Горюнов, Ефименко, Байков, Коровина, Курдюков, Ткалич

МПК: B22D 11/00

Метки: разливки, металла, непрерывной

...кристаллизатор, в который попадают капли металла, охлажденные в указанном промежуточном теплоносителе, формирую-ц) шие слиток. В качестве органической жидкости, у которой отношение числа атомов кислорода и углерода около единицы, можно использовать этиленгликоль, имеющий формулу ОН О , или глицерин, а также их И смесь, Для регулирования отношения атомов кислорода и углерода в теплоноситель добавляют воду для увеличения этого отношения или не содержащие кислород нефтепродукты (например, трансформаторное масло) для 20 уменьшения этого отношения.Крупные молекулы в металлах не растворяются. Для растворения они должны предварительно разложиться до элементарного состава, Промежуточные теплоносители вы б бираются так, чтобы продукты их...

Способ полунепрерывного литья

Загрузка...

Номер патента: 539667

Опубликовано: 25.12.1976

Авторы: Хвостунов, Инютин, Мицевич, Новодворский, Усачев

МПК: B22D 11/00

Метки: полунепрерывного, литья

...торца 2 отливки 3, вводят сверху в полость между кристаллизатором 4 и дорном 5 и устанавливают с зазором от торца дорна на толщину стенки торца отливки,Затем снизу сифоном подводят жидкий металл (расплав) в полость между кристаллизатором 4 и дорном 5 под определенным давлением от расположенной рядом и соединенной, как сообщающиеся сосуды, емкости 6, в которой поддерживается требуемый постоянный уровень его.По истечении времени, необходимого для затвердевания жидкого металла (расплава) в межкристаллизаторной полости, отливку вытягивают вверх вертикально или наклонно со скоростью, необходимой для его затвердевания,Для предотвращения образования вакуума (см, фиг. 2) полость 7, получаемую при,вытягивании внутри отливки, соединяют...
