Литейная форма для изготовления отливок направленным затвердеванием

Загрузка...

Номер патента: 1219244

Опубликовано: 23.03.1986

Автор: Семов

МПК: B22D 27/04, B22C 9/08

Метки: форма, отливок, литейная, направленным, затвердеванием

...продвижения Фронта кристаллизации, что обеспеччвает условия формирования ориентированной столбчатой структуры в,отливках, окруженных этим ка налом. Размеры поперечных сечений канала обогревающей полости, расположенные на разном удалении от литниковых ходов, зависят от типа сплава, температуры литейной формы перед заливкой С температуры жидкого металла в печи перед выпуском в ковш Т, высоты Ь и толщины 8 перегородок рабочих полостей.Опытным путем установлено, что, например, для магнитотвердых сплавов типа ЮНДК 25 БА и ЮНДК 35 Т 5 БА при С = 20-30 С, Тм = 1710-1740 С, Ь50 мм и о= 4-5 мм величина нижнего основания А любого поперечного сечения канала обогревающей ,полости колеблется в интервале 0,4-0,7 от величины верхнего основания В...

Способ изготовления разовых стержней для литья под давлением

Загрузка...

Номер патента: 1220840

Опубликовано: 30.03.1986

Авторы: Воронов, Макельский, Волынкин

МПК: B22C 3/00

Метки: разовых, давлением, литья, стержней

...действует конечное давление, которое может достигать более 2000 кгс/см 4,создавая в них напряжения во многораз больше прочностных возможностейстержневых смесей,Превращение пористого стержня вмонолитный за счет его пропитки солью является наиболее простым и технологичным способом его усиления, гарантирующим сопротивляемость высоким давлениям металла в форме бездеформации и разрушений. Согласноданному способу изготовления стержней целесообразно применять малопрочностные смеси, обеспечивающиестержням при извлечении из оснасткипосле отверждения манипуляторнуюпрочность в пределах 8-12 кгс/смпри разрыве (при нормальной температуре). Применение таких стержней дает экономию дорогостоящего связующего и облегчает решение задач по их удалению...

Состав смеси для изготовления литейных форм и стержней

Загрузка...

Номер патента: 1222390

Опубликовано: 07.04.1986

Авторы: Ващенко, Кидалов, Дорошенко, Конин, Осипова, Рубцова, Драчнев

МПК: B22C 1/00, B22C 1/02

Метки: смеси, состав, форм, стержней, литейных

...2-3 мин, добавляют ССП и перемешивают 2-3 мин.после чего смесь готова к использованию,В табл, 1 приведены составы смесей (во всех предлагаемых смесях использована ССП, состав которой приведен выше), в табл, 2 - физико- механические свойства и выбиваемость смесей.Из смеси изготавливают образцы диаметром 50 мм и высотой 30 мм, прокаливают в печи при 400, 600 ио800 С, выдерживают в печи 40 мин н охлаждают вместе с печью до комнатной температуры.Осыпаемость определяют по величине потери веса поверхностного слоя образца в единицу времени при трении его о стенки сетчатого барабана вращающегося со скоростью 60 об/мин. При этом используют стандартные цилиндрические образцы, просушенные при 200 С в течение 40 мин. Предлагаемая смесь имеет...

Состав холоднотвердеющей смеси для изготовления литейных форм и стержней

Загрузка...

Номер патента: 1222391

Опубликовано: 07.04.1986

Авторы: Митрофанов, Емельяненко, Илларионов, Тибекин, Куданкин, Смоляков, Дурандин, Королев, Скребцов, Белов

МПК: B22C 1/18

Метки: литейных, форм, стержней, смеси, состав, холоднотвердеющей

...необходимое количество отхода электростапеплавильного производства и перемешивают в смешивающих бегунах в течение 2,0- 2,5 мин. Затем добавляют ортофосфорнуи кислоту, в которой предварительно растворяют необходимое количество хромового ангидрида (сорт 1), и перемешивают 1-1,5 мин, после чегополученную смесь вручную или виброуплотнением набивают в стандартныепробы для определения прочности на растяжение и стандартные образцыстолбики для определения необходимыххарактеристик,Из данных, приведенных в табл. 1и 2, следует, что увеличение содержания в смеси материала на основеокислов железа и ортофосфорной кислоты вьппе верхнего предела приводитк удорожанию смеси и экономическинецелесообразно, а уменьшение ихниже нижнего предела нельзя...

Состав смеси для изготовления литейных форм и стержней

Загрузка...

Номер патента: 1222392

Опубликовано: 07.04.1986

Авторы: Шевчук, Ковалев, Можейко, Кукуй

МПК: B22C 1/18

Метки: стержней, состав, форм, литейных, смеси

...лигнинавследствие частичного разложения амониака. Температура лигнина 100 Стехнологически оптимальна, так какименно с такой температурой выходитлигнин из гидролизных аппаратов.В процессе аммониэации лигнинапротекают реакции взаимодействиякарбоксильных и гидроксильнык группструктурной единицы лигнина (конифериловой и синаповой) с аммиаком собразованием на поверхности частицлигнина большого числа активных -БН и СОБН групп. Полученный материал обладает повьппенной активностью,пористостью, имеет низкую газотворность. При введении его в достаточном количестве в формовочную смесьпри заливке форм металлом на границераздела металл-форма происходитазотирование поверхности металла вследствие разложения аминных группмодифицированного...

Способ получения огнеупорных покрытий для поддонов и изложниц

Загрузка...

Номер патента: 1222393

Опубликовано: 07.04.1986

Авторы: Куликов, Гринберг, Иводитов, Хворов, Максимов

МПК: B22C 3/00

Метки: огнеупорных, поддонов, изложниц, покрытий

...и плавленого 1 кварца при массовом соотношении 1;1 и наносят на поддоны и изложницы..Полученная суспензия не коагулирует в течение 1 мес, а термостойкость покрытия увеличивается по сравнению с известным. Способ Составляющие покрытия, мас.%% получения покрытия чествоводныхтеплосмен(1300 Свода) суспензии наливов поддонов изложниц Более 1 мес 80 35 10 Плавленыйкварц 50 Коллоидныйкремнезолькатионированный,рН 2,8 50Плавленыйкварц 50 1 ч 130 55 38 Более 80 1 Колл оидный(патент кремнезоль,США У 3184813) рН 11,0 50 93 1Определяют стойкость против геле- образования (живучесть) и термостойкость покрытия из плавленного кварца с кремнезолем известным с рН 9,5- 11, катионированным: с рН 2,5-3,5 и катионированным с последующим подщелачиванием...

Состав для получения противопригарного покрытия на литейных формах

Загрузка...

Номер патента: 1222394

Опубликовано: 07.04.1986

Авторы: Воронина, Рыбинская, Кириченко, Чесноков, Бурцев, Комляков

МПК: B22C 3/00

Метки: покрытия, литейных, формах, состав, противопригарного

...Карбоксиметилцеллюлоза вводится в состав покрытия в виде 3%-ного водного рас.твора, причем введение ее ниже 0,5 мас.% ухудшает смачивающую способность покрытия, вьппе 3 мас.7. - ухудшает технологические свойства покрытия, Кроме того, карбоксиметилцеллюлоза, полимеризуясь, обволакивает зерна наполнителя, что позволяет достаточно увеличить механическую прочность покрытия.Механизм действия составляющих покрытия следующий. При выгорании органических связуюп(их (декстрина при 200 С и карбоксиметилцгллюлозы при 600 С) происходит процесс деструирования основной цепи органического связующего с образованием низкомолекулярных продуктов с их возгонкой.Огнеупорная глина теряет воду при 900-1000 С, Происходит перестройка и упрочнение...

Пневматический регенератор отработанных формовочных песков

Загрузка...

Номер патента: 1222395

Опубликовано: 07.04.1986

Авторы: Стахорский, Осипов

МПК: B22C 5/00

Метки: формовочных, песков, регенератор, пневматический, отработанных

...воздушный сепаратор 5 из него отделяются годные фракции песка, случайнопопавшие в поток запыленного воздуха. Регенерат, прошедший одну ступень очистки, собирается в нижнейчасти первой осадительной камеры 2 25 ЗО 35 40 45 50 55 и по материалопроводу 6 пересыпается в следующую секцию пневморегенератора. При этом он проходит черезустройство 7 для снятия с зерен песка электрического заряда, которыйнакапливается на их поверхности эасчет сухого трения песчинок. Электрический заряд снимается с зеренпеска при многократных контактахс поверхностью электропроводного наполнителя и через заземленный корпус устройства выводится из системы. В результате ранее притянутыек зернам песка пылевидные частицыотделяются и при очистке в следующей секции...

Способ приготовления холоднотвердеющей смеси

Загрузка...

Номер патента: 1222396

Опубликовано: 07.04.1986

Авторы: Захаров, Таубкина, Красина, Щапов

МПК: B22C 5/04

Метки: смеси, холоднотвердеющей, приготовления

...Живучесть смеси в обоихслучаях 20-25 мин,Способ приготовления ХТС разработан применительно к использованиюв качестве связующих материалов преимущественно синтетических смол, например жидких феноло-формальдегидныхрезольного класса, и в качестве катализаторов отверждения преимущественно кислот, например сульфокислот.П р и м е р, Наполнитель (кварцевый песок в количестве 100 мас.ч.)перемешивают в смесителе с резольной феноло-формальдегидной смолойСФ(2,5 мас.ч.), после чегосмесь подают на внутреннюю поверхность цилиндрического окомкователя,вращающегося со скоростью 6-9 рад/с.Катализатор, представляющий 70 Хный водный раствор бензолсульфокислоты, подают в окомкователь по желобу, вмонтированному в трубу, в нижней части которой просверлены...

Устройство для испытания литниковых систем

Загрузка...

Номер патента: 1222397

Опубликовано: 07.04.1986

Авторы: Михасев, Анисович, Клековкин, Никитин

МПК: B22C 9/08

Метки: литниковых, систем, испытания

...фиг,2 - схема плавающего элемента с профилированной нижней поверхностью; нафиг.3 - то же, с холодильником,Устройство для испытания литнико вых систем состоит из чаши 1, стояка 2 и литниковых каналов 3, которые соединены с полостью 4 пробы (полость для заливаемого металла).В последней установлен плавающий 20 элемент 5, причем конфигурации горизонтальных проекций полости и планающего элемента идентиччы. Нижняя поверхность 6 плавающего элемента может быть выполнена профилированной . 25 и на ней может быть установлен холодильник 7.Наличие в полости пробы плавающего элемента с конфигурацией, идентич-. ной полости, обеспечивает задержание ЗО пузырьков газа, вносимых расплавом из литниковой системы. Выполнение нижней поверхности плавающего...

Ступенчатая литниковая система для заливки металла

Загрузка...

Номер патента: 1222398

Опубликовано: 07.04.1986

Автор: Галдин

МПК: B22C 9/08

Метки: металла, литниковая, ступенчатая, заливки

...9 и10, начинает их сжигать, При этом нсоответствии с длиной (высотой ) вставок первой сгорает вставка 10 у среднего питателя, открывая, тем самым,путь жидкому металлу иэ стояка в рабочую полость, Короткий промежутоквремени полость 4 заполняется одновременно через нижний и средний питатели, Затем сгорает вставка 9 у Изобретение относится к литейному производству, н частности к литниковым системам для заливки метал 222398 3нижнего питателя, шар 8 из полости.7, падая вниз, перекрывает этот питатель и полость заполняется толькочерез средний питатель,5 К моменту подхода металла в полости к верхнему питателю сгорает вставка 12 у верхнего питателя и короткийпромежуток времени полость 4 запол-.няется одновременно через средний и10...

Устройство для заливки металлом формы прокатного валка

Загрузка...

Номер патента: 1222399

Опубликовано: 07.04.1986

Авторы: Фруль, Лесной, Хрычиков, Селегей, Котешов, Меняйло

МПК: B22C 9/28, B22D 25/06, B22D 35/00 ...

Метки: формы, металлом, прокатного, валка, заливки

...должен заканчиваться на уровне границы полостей бочки и верхней шейки потому, что устройство должно обеспечивать вращение металла только в бочке, а не в шейке и прибыли. Расположение расширенной части питателя в полости нижней шейки обусловлено необходимостью предотвращения разбрызгивания металла и размытия песчано-глинистой формы при падении струи металла с верхней части питателя. Кроме этого, придание510 15 мы. Это позволяет получить устойчи 20 25 30 35 40 вращательного движения металлу внижней шейке способствует более интенсивному вращению его в полости бочки, При этом неметаллические включения более интенсивно оттесняются в осевую зону и всплывают в прибыль.Наиболее рациональна треугольная форма питателя, так как в процессе...

Способ изготовления литейных форм

Загрузка...

Номер патента: 1222400

Опубликовано: 07.04.1986

Автор: Крымский

МПК: B22C 15/02, B22C 15/28

Метки: форм, литейных

...на фиг26 - такты процесса изготовления литейных форм,По истечении некоторого времени "чистого" прессования (фиг.2) подают импульс сжатого воздуха (фиг,.З), Под прессовой колодкой быстро нарастает давление, создавая усилие противодавления (Р ), по величине равное или больше усилия прессования (Р ), Взаимосближение прессовой колодки и подмодельной доски в этот момент прекращается, возникают условия их взаимоудаления. Импульсно поданные струи воздуха быстро разрушают в поверхностном слое порядок взаиморасположения частиц смеси, сблизившихся с опережением, происходит "псевдосжижение" смеси в этом слое и возникает тенденция "растекания" ее частиц О 5 20 30 Изобретение относится к литейному производству, а именно к технологии...

Смесь для изготовления литейных форм

Загрузка...

Номер патента: 1224088

Опубликовано: 15.04.1986

Авторы: Лузанов, Якунченков, Узенюк, Родин, Комиссаров, Кузьмин

МПК: B22C 1/02

Метки: литейных, смесь, форм

...смеси осдеженце компонентамц ;стацавливается Б общепрцНЯтОМ ПОРЯДКЕ ЦСХОДЯ ЦЗ ГЬаК 1 гЕСКЦХПОТСОЬ ЭТИХ КОМПОЕ 1 ЕНТОБ11 С 1 ытапц 5 г формовочн 01 е смеси п 1 зо"зодят по ГОСТ 23-109,6 78 23409,7 78ц 23 з 09.9-78,Склонность к уж 1 мцнообразованцоопределяют по площади ужцмцн, образующихся на поверхности плцтообраэной технологической пробы размерамц1000,г 300:2 ге црц зазпБке ее чугуном, 8 качестве оеногНого параметда принимают среднее значение площадиужцмин иэ 10 отливок.В табл,1 Пцведены составы предпагаемьх и гздестной (состав 8)5 смесей, Б таблице 2 - их свойства.Смесь приготавливается следующимобразом,Отдельно готовят суспензию глинистого связующего, в которую вводяттакже лБносульфонатное связуощее игексаметафосфат натрия в...

Суспензия для изготовления форм по выплавляемым моделям

Загрузка...

Номер патента: 1224089

Опубликовано: 15.04.1986

Авторы: Добродеев, Кудрявцева, Воздвиженский

МПК: B22C 1/06

Метки: суспензия, моделям, выплавляемым, форм

...в суспензию пороооразователь - карбонатаммония. При содержании в суспензииграфитового наполнителя меньше21 мас,Е, толщина пленки связующего 5 больше верхнего оптимального предела, при этом увеличивается коробление форм при карбонизации, уменьшается прочность форм вследствие повышения относительного количества 10 связующего, падает размерная точность форм. Если суспензии наполнителя больше 25 мас.Е, образующаясятолщина пленки связующего меньшенижнего оптимального предела, т.е. 5 снижается прочность форм, их размерная точность, усадка нестабильная.Прц содержании в суспензии меньше19 мас.% связующего прочность формпадает, усадка нестабильная, так 20 как толщина пленки связующего меньше нижнего оптимального предела.. Если связующего больше...

Способ изготовления литейных форм и стержней

Загрузка...

Номер патента: 1224090

Опубликовано: 15.04.1986

Авторы: Паршин, Мельник, Никитин, Потапов, Минаев

МПК: B22C 9/00

Метки: литейных, стержней, форм

...холодного (например, с применением смоляных связующих) цли 10 рячега например, с применением этилсиликатных свяэующцх) твердения. Подачуоблицовочной смеси ведут го достижения ею уровня, превьщгагощего модельна 10-20 им (фег.2), послечего,-.е прекращая подачи облицовочнойсмеси, в полость оснасттси подаютуплотненный и заформованный в оболочку наполццтель (фиг.3). Б случаепрциенешя облицовочной смеси холодного тнердения перед подачей обопочкц с: наношителем в полость оснасткин оболочке, преимущественно со стороны, обращенной к иодели, выполняют(например, накалывают) отверстия дляобеспеченцч условий удаления газовцз с 1 зареы,Подашгый в полость оснастки цяполн 1 елг в оболочтсе устанавливают наповерхность облицовочной смеси иличастична...

Машина для изготовления литейных форм

Загрузка...

Номер патента: 1224091

Опубликовано: 15.04.1986

Авторы: Хармут, Хассо, Хорст

МПК: B22C 11/10

Метки: форм, литейных

...2, плиту 19 противодавления и устройство 20 подъемаформовочных рамок. Транспортное устройство 1 выполнено в виде вращающегося вокруг вертикальной оси потактно стола с двумя захватами 13, приэтом на одном поворотном захвате 13закреплена содержащая центрирующиештыри формовочная рамка 4 для верхних литейных полуформ 6. Снабженнаяответной втулкой формовочная рамка3 для нижних литейных полуформ 5 лежит на роликах 21 другой пары поворотных захватов 13. Для предотвращения радиального выхода из формовочного блока формовочная рамка 3 имеет защелку 22.Подвижное модельное устройство23 предназначено для смены моделисоответственно тактам транспортного устройства 1, при изготовлениипоочередно нижних и верхних полуформ,Машина работает следующим...

Устройство для вращения пескометной головки

Загрузка...

Номер патента: 1224092

Опубликовано: 15.04.1986

Авторы: Пернак, Ткаченко, Высокий, Золотарчук, Фиголь

МПК: B22C 15/20

Метки: головки, вращения, пескометной

...9, реверсивный распределитель 10, предохранительный 25клапан 11, напорный клапан 2 и обратный клапан 13. Вторая ступень насоса 8 используется для привода рукавов 1 и 2.Рукавный пескомет работает сле- ЗОдующим образом,При включении привода пескометной головки 3 распределитель 10 переключается влево и рабочая жидкостьподается в полость гидромотора б,35который приводит во вращение ротор4 с закрепленным на нем ковшом 5.В полость пескометной головки 3 непрерывным потоком подается формовочная смесь, которая отсекается ковшом 5, делится на дискретные потоки,формируется в пакеты и выбрасывается в технологическую емкость не показано),В случае заклинивания в процессеработы ротора 4 головки 3 давлениерабочей жидкости в напорной полости...

Импульсная головка

Загрузка...

Номер патента: 1224093

Опубликовано: 15.04.1986

Авторы: Закалинский, Орлов, Трещалин, Шептунов, Благонравов, Беляков, Царев

МПК: B22C 15/272

Метки: импульсная, головка

...сопла 2 перекрыта ступенью 5 поршня 6, который движется в направляющем стакане 7, Над поршнем 6 расположена полость 8 с амортизатором 9 и отверстиями 10, соединенным с атмосферой и с магистралью сжатого воздуха краном управления, Ресивер соединен С воздушной магистралью по" средством отверстия 11. Поршень 6 имеет кольцеобразный порожек 12 так как Э больше Р седла отверстия 3.Импульсная головка работает спедующим образом. Через отверстие 1 О в полость 8 подается сжатый воздух из магистрали, под действием которого поршень 6 прижимается к уплотнениям седла вдув- ного отверстия 3, степень 5 поршня 6 входит в цилиндрическую часть сопла 2 импульсной Головки и перекрыва 24093 2ет вдувное отверстие 3. Давление в полости 8 становится равным...

Устройство регулирования формуемости смеси

Загрузка...

Номер патента: 1224094

Опубликовано: 15.04.1986

Авторы: Горбенко, Бардецкий, Галушкевич

МПК: B22C 19/04

Метки: формуемости, смеси

...температуры, а вход формирователя 20 - с выходом датчика 5 О15 положения. Выход формирователя 19связан с входом пороговой схемы 21и с одним из входов сумматора 24,другой вход которого связан с выходом Формирователя 20. Прямой выход сумматора 24 соединен с входомпороговой схемы 22, выход которойсвязан с одним из входов схемы 25 совпадения другой вход которойсвязан с выходом пороговой схемы "1и с одним из входов схемы 26 совпадения. 1 иверсный выход сумматорасвязан с входом пороговой схемы 23,выход которой соединен с другим входом схемы 26 совпадения. Выходысхем 25 и 26 через усилители 27 и28 мощности соединены с приводом16 перемещения.Устройство работает. следующимобразом,Приготавливаемая смес ь, отобранная пробоотборником 1 из...

Приспособление для транспортирования однородных штучных деталей

Загрузка...

Номер патента: 1224095

Опубликовано: 15.04.1986

Автор: Хюбш

МПК: B22D 47/02, B22C 25/00

Метки: штучных, однородных, транспортирования

...Г-Г нафиг. 2,Приспособление содержит два параллельных участка 2 и 3, выполненные например в виде роликового) /транспортера. Участки 2 и 3 связаны двумя передаточными устройствами 8 и 9. На опорах 10 размещен приводной шток 6, на котором с двух сторон установлены кулачки 4. Между кулачками могут быть дополнительно установлены односторонние захваты 5, В центральной части транспортера установлена связанная со штоком 6 направляющая 12, взаимодействующая с элементом 11 скольжения привода 7. Направляющая 12 установлена подвижно на рельсе 17. Шток 6 связан рычагом 13 с приводом 14 поворота. На транспортере установлены опоки 24095Приспособление работает следующимобразом.В исходном положении кулачки 4 изахваты 5 взаимодействуют с опокой, 5...

Устройство для изготовления замороженных горизонтально стопочных безопочных форм

Загрузка...

Номер патента: 1225474

Опубликовано: 15.04.1986

Автор: Хокон

МПК: B22C 9/03

Метки: горизонтально, форм, стопочных, замороженных, безопочных

...4 является частью транспортера 3 и имеет склиз 6, обеспечивающий перемещение стопки форм.Тоннель снабжен уплотнениями 7,установленными на входе и выходе, а также в отверстии 8, выполненном в боковой стенке тоннеля и предназначенном для введения между частями форм 9на участке формообразования, блока10 для распыления замораживающегоагента. Блок 10 состоит из "У-образнойрамы 11 (фиг. 2), закрепленной назапорной плите 12, связанной в своюочередь со штоком 13 гидроцилиндра(не показан) и множества трубок 14с соплами 15. Половина сопел 15 направлена в сторону первой части фор 1 5474мы 9, выталкиваемой из формовочного блока, а другая в сторону собранной стопки форм, Блок 10 соединен с источ; ником замораживающего агента (азота) 5 посредством...

Холоднотвердеющая смесь для литейных форм и стержней

Загрузка...

Номер патента: 1225672

Опубликовано: 23.04.1986

Авторы: Шпектор, Скорняков, Сафронов, Самарин, Спирин, Твердомед, Шарапов, Белков

МПК: B22C 1/22

Метки: холоднотвердеющая, смесь, литейных, стержней, форм

...групп, которые при перемешивании смолы с регенератором увеличивают концентрацию метилольных групп в ней. Количество остаточных метилольных групп в регенерате непосредственно связано с содержанием углеродосодержащего остатка продуктов термодеструкции связующего и катализатора. Установлено, что при содержании вышеназванного остатка продуктов термодеструкции в регенерате меньше 3,5 мас.Я концентрация метилольных групп в смоле возрастает, но не достигает уровня, способствующего интенсивному развитию процессов сшивки полимера, поэтому приходится увеличивать количество катализатора, вводимого в смесь (например, в ХТС).В связи с этим нижний предел содержания углеродосодержащего остатка продуктов термодеструкции связующего и катализатора в...

Установка для приготовления и нанесения суспензии на блок выплавляемых моделей

Загрузка...

Номер патента: 1225673

Опубликовано: 23.04.1986

Авторы: Трдатьян, Ильницкий, Пирогов, Перепада

МПК: B22C 5/04

Метки: моделей, нанесения, приготовления, выплавляемых, суспензии, блок

...суспензии в отсек и надежного обеспечения уровня суспензии в емкости.На фиг.1 показана схема установки; на фиг.2 - узел 1 на фиг.1.Установка содержит охлаждаемый корпус 1, смонтированный на сварном основании 2, емкость 3 которого отделена от отсека 4 перегородкой 5, гребень которой определяет уровень суспензии в емкости 3. К перегородке 5 жестко прикреплена вертикальная направляющая 6 с пазом 7, в котором имеет возможность вертикального перемещения ползун 8, соединенный рычагом 9 лотка 10 через шарнир 11. Направляющая 6 имеет рабочую поверхность А закругленную в верхней части по радиусу г, равному длине рычага 9, и расстоянию Ь от оси шарнира до поверхности А. Лоток 10 связан кинематически кривошипно-шатунным механизмом 12 с...

Устройство для определения трещино-устойчивости безопочных форм

Загрузка...

Номер патента: 1225674

Опубликовано: 23.04.1986

Авторы: Чикунов, Ершов, Горилей, Трухов, Туманова

МПК: B22C 11/00

Метки: трещино-устойчивости, безопочных, форм

...две пластины 6. Необходимое усилие прижима пластин достигается предварительной регулировкой упругих элементов 7, производимой с помощью регулировочных винтов 8 и гаек 9. В остальном проведение испытаний не отличается от описанного.В качестве критерия трещиноустойчивости принято отношение времени от начала заливки до момента возникновения трещины к технологически заданному времени. Под технологически заданным временем понимается, например, время затвердевания отливки.Если названное соотношение меньше единицы, то появляется брак, если соотношениебольше или равно единице,то брак не появляется. При этом численное значение отношения характеризует трещиноустойчивостьформы.Главной причиной образования трещин в безопочных формах являются...

Устройство для изготовления и сборки двухсторонних безопочных форм

Загрузка...

Номер патента: 1225675

Опубликовано: 23.04.1986

Авторы: Ахтырская, Попов, Винюков

МПК: B22C 11/10

Метки: форм, двухсторонних, безопочных, сборки

...изобретения - расширение технологических возможностей за счет создания условий для простановки сложных и тяжелых стержней,На фиг.1 изображена схема устройства (планировка); на фиг.2 - разрез А - А на фиг.1; на фиг,3 - разрез Б - Б на фиг.1; на фиг.4 - разрез В - В на фиг.1.Устройство содержит формовочный блок 1 с многопозиционным, например четырехпозиционным, поворотным столом 2, несущим формовочные камеры 3. На первой позиции расположена пескодувная головка 4 со вдувным отверстием 5 и два прессущих механизма 6 и 7, несущие подмодельные плиты 8 и 9 с моделями, которые формируют разъемы формы 10, куда на второй и третьей позициях проставляют стержни 11. На четвертой позиции установлен сборщик 12 с плитой 13 и прямолинейный...

Устройство для контроля степени увлажнения формовочной смеси

Загрузка...

Номер патента: 1225676

Опубликовано: 23.04.1986

Авторы: Подоплелов, Коваленко

МПК: G01N 11/10, B22C 19/04

Метки: смеси, степени, формовочной, увлажнения

...вид сбоку; на фиг,2 - то же, вид сверху.Устройство для контроля и регулирования степени увлажнения формовочной смеси по 1 О формуемости выполнено в виде вибролотка 1, составленного из одноярусного лотка 2, помещенного посредством пружин 3 на вибропривод 4, который жестко установлен в корпусе вибролотка 5. Одноярусный лоток 2 снабжен сквозной продольнои прорезью 6,ч 15 выполненной расширяющейся в направлении движения потока смеси 7. В качестве датчика для определения состояния смеси 7 применен щуп 8, жестко связанный через установленную в корпусе вибролотка 5 ось 9 с преобразователем 10 его угловых перемещений в электрические сигналы, например емкостным. Ось 9 установлена с возможностью поворота вокруг геометрической оси 11.Контроль...

Устройство для одновременного сверления полостей стояков или прибылей в песчаной литейной форме

Загрузка...

Номер патента: 1225677

Опубликовано: 23.04.1986

Авторы: Эбергард, Вольфганг

МПК: B22C 23/00, B23B 39/00

Метки: литейной, одновременного, полостей, стояков, сверления, песчаной, форме, прибылей

...вращаемости предусмотрено первое зажимное устройство 8.Опоры 7 связаны горизонтально с возможностью перемещения консолями 9, горизонтальное перемещение которых обеспечивается или предотвращается вторым зажимным устройством 10.На концах консоли 9 ротационные приводы 11 расположены таким образом, что например, между тремя ротационными приводами 1 может быть установлено минимальное расстояние. С одной стороны ротационный привод 11 имеет режущий инструмент 12, а на противоположной стороне, центрично к режущему инструменту 12, маркировочный острый конец 3.Транспортер 14 служит для потактного 40 транспортирования песчаных литейных форм 15 в позицию 16 сверления, и одновременно для их отвода. Путь 2 расположен ортогонально к транспортеру...

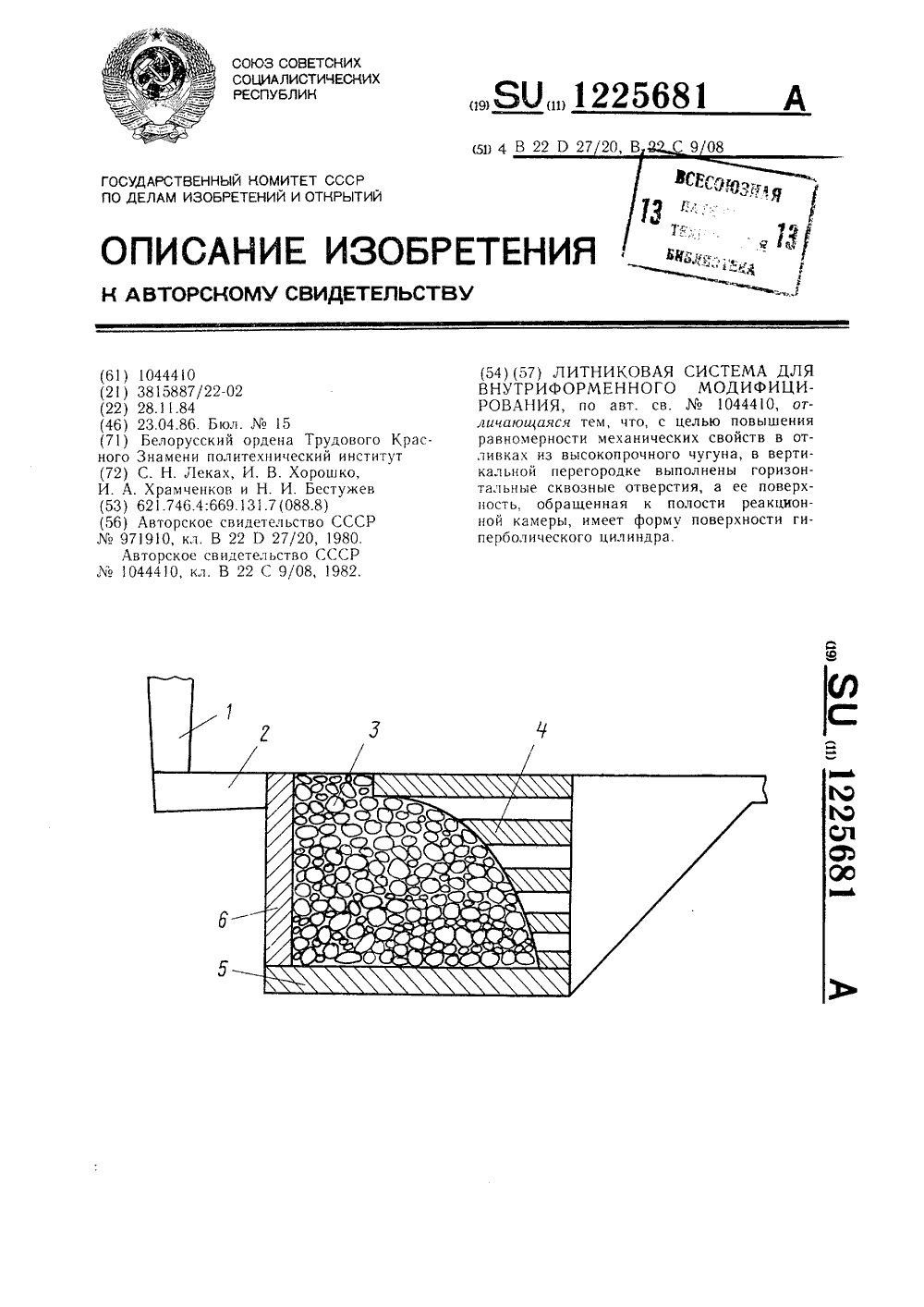

Литниковая система для внутриформенного модифицирования

Загрузка...

Номер патента: 1225681

Опубликовано: 23.04.1986

Авторы: Бестужев, Леках, Храмченков, Хорошко

МПК: B22D 27/20, B22C 9/08

Метки: литниковая, модифицирования, внутриформенного

...стенке реакционной камеры, прилегающей к входному каналу, также расположена пластина из пенополистирола 6, обеспечивающая подвод расплава чугуна в нижнюю часть реакционной камеры. Расплав чугуна, проходя через стояк и входной питатель, попадает в реакционную камеру, в которой расположен дробленный модификатор определенного фракционного состава. Выжигая пенополистироловые пластины и взаимодействуя с модификатором, расплав, проходя сквозные отверстия, а также через дроссель, оформленный перегородкой и нижней стенкой реакционной камеры, попадает в отливку. Суммарная площадь всех отверстийстержня и дросселя меньше площади поперечного сечения входного питателя, что обеспе-швает заполненность реакционной камеры на протяжении всего процесса...

Состав для изготовления водорастворимых стержней и моделей

Загрузка...

Номер патента: 1227308

Опубликовано: 30.04.1986

Авторы: Свиридов, Аксенов, Мордвинов, Крейз, Пепенко, Танкелевич

МПК: B22C 1/00, B22C 7/02

Метки: моделей, состав, стержней, водорастворимых

...(расплавления, прессования, затвердевания состава), что и позволяет извлекать их иэ пресс-форм без поломок,Стержни и модели, полученные из предлагаемого состава имеют хорошую 1 1227308Изобретение относится к литейному производству, а именно к композициям, применяемым для изготовленияводорастворимых стержней и моделей,в том числе крупногабаритных сложныхи тонкостенных.Цель изобретения - повышение качества стержней и моделей за счетснижения брака по растрескиваниюпри извлечении их из пресс-форм. 1 ОСущность изобретения заключаетсяв следующем.Основой состава является полиэтиленгликоль. Кроме того, состав содержит карбонат натрия (водорастворимая соль) и мелкодисперсную борнуюкислоту, которые являются наполнителями в полимерной матрице...
