B22C 15/02 — с помощью устройств для прессования

Конвейерная формовочная машина

Загрузка...

Номер патента: 8409

Опубликовано: 30.03.1929

Автор: Волков

МПК: B22C 15/02, B22C 11/06

Метки: формовочная, конвейерная

...рычаг 31 приводит из вертикального положения в горизонтальное. Из предыдущего положения, опока, при посредстве крючков ЗЗ и шипов 10 ее снимается подъемником 32 с шипов 40 и переносится для сборки на особый стол или на транспортер под заливку, Просыпавшаяся мимо спок земля попадает между плоскостями 35, 36, стекает вниз и транспортером 37, со скребками 38, удаляется к элеватору для обратного подведения к рукаву 16,Предмет патента. Конвейерная формовочная машина, характеризующаяся тем, что тележки (фиг, 1 и 2) транспортера. служат подмодельными досками и: снабжены направляющими 14 (фиг. 3- и 4) для шипов 10 опок 9 фиг,5) заполняемых землей, падающей из рукавов 15 и 16 песконабивной машины и утрамбовываемой при помощи подвешенных на...

Устройство для наполнения землей опоки в формовочной машине с верхним прессованием

Загрузка...

Номер патента: 10581

Опубликовано: 31.07.1929

Автор: Мишке

МПК: B22C 5/12, B22C 15/02

Метки: землей, прессованием, наполнения, опоки, верхним, формовочной, машине

...плиты 4 с моделью 5. Запас наполнительной (старой) земли находится в бункере 6, запас модельной (свежей) земли - в бункере 7. Под бункерами находится каретка 8, опирающаяся родиками 9 на рельсы 10. Каретке может быть сообщено возвратно-поступательное движение шатуном 11 от механизма любой конструкции. В исходном, крайнем правом положении каретки (фиг, 1) ее отсек 12 стоит под бункером 6 и заполняется из него старой землей; а отсек 13 стоит под бункером 7 и наполняется свежей землей, так как задвижка 14 открыта, будучи оттянута кареткой 8, нажимающей на ки в формовочнойнием.нваря 1928 года ода, Действие патента распля 1929 года.отсек же 13 начнет ею наполняться, какщейся роликами 9 на рельсы.10 и имеющей только попадет под бункер 7, 1 два...

Приспособление для подъема опок на формовочной машине

Загрузка...

Номер патента: 12800

Опубликовано: 31.01.1930

Автор: Радзеновский

МПК: B22C 17/02, B22C 15/02

Метки: формовочной, подъема, машине, опок

...характериенением рычага 3; осами с подъемными отклоняемого уплотатком А по сходе его ыдаче патента опубликовано 3 распространяется на 15 В предлагаемом приспособлении подъем опок производится рычагом, соединенным тросами с подъемными штифтами, скользящими во втулках, установленных в подмодельной доске.На чертеже фиг. 1 изображает верхнюю часть формовочного станка с предлагаемым приспособлением; фиг. 2 - вид его по стрелке Л с частичным разрезом; фиг. 3 - вид его сверху; фиг, 4 - горизонтальный разрез его.Во втулках, уставленных в подмодельной доске В, расположены подьемные штифты 7, 7, выходящие верхними концами под ребра опоки О. Нижние же концы штифтов 7, 7 соединены попарно планками 8, в которых закреплены концы тросов К. Последние...

Приспособление к формовочному станку для уплотнения земли

Загрузка...

Номер патента: 13549

Опубликовано: 31.03.1930

Автор: Радзеновский

МПК: B22C 15/02

Метки: уплотнения, формовочному, станку, земли

...сторон станка.На схематическом чертеже фиг. 1 изображает вид приспособления спереди с частичным разрезом и фиг. 2 в е боковой вид.Цилиндрический корпус статора электромотора Э имеет на обоих концах заплечики, на которые одеваются подшипники А легкого пустотелого пилиндра 2 Х вращающегося концентрично с продольной осью электромотора Э, К выдающимся наружу заплечиков концам статора непод вижно прикреплены располагающиеся вертикально металлические планки 7, к нижним концам которых подвешены грузы Х. На рабочий конец вала ротора надета шестерня С, сцепляющаяся через посредство системы зубчатых колес С, - С, с зубчатым венцом В, укрепленным на внутренней поверхности. цилиндра Ц. Серия зубчатых колес расположена внутри цилиндрического картера...

Самоустанавливающаяся наполнительная рамка формовочной машины для нижнего прессования

Загрузка...

Номер патента: 84707

Опубликовано: 01.01.1950

Автор: Атабек

МПК: B22C 15/02

Метки: нижнего, наполнительная, формовочной, рамка, самоустанавливающаяся, прессования

...по мере износа направляющих сухарей 2 и т с рабочими поверхностями, Сухарь 3 связан с двумя вертикальными рабочими поверхностями, ограничивающими горизонтальное смещение направляющего ползуна 5, а сухарь 2 - с вертикальной рабочей плоскостью, ограничивающей горизонтальное смещение плоского ползуна 4 в направлении, перпендикулярном к вер. тикальной плоскости,Упругие элементы б прижимают сухари 2 и 3 к ползунам 4 и Б и поглощают люфты между ними,Наполнительная рамка 7 шарнирно связана с ползунами 4 и 5, вертикально прижата с помощью пружинного 8 или пневматического приспособления 9 до ограничительных упоров трех регулирующих тяг 10,редмет изобретения полнительная рамка формовочнои ддерживаемая двумя боковыми н ругим воздействием...

84770

Загрузка...

Номер патента: 84770

Опубликовано: 01.01.1950

МПК: B22C 15/02, B22C 11/04

Метки: 84770

...сушильной плиты к формовочному ящику и подачи готовых стержней на движущийся транспортер 12 для отвода готовых стержней в сушильную печь, копира 13 для отвода клемм в сторону, очистного механизма, состоящего из щеток 14, а также автоматически включающегося крана 15 со сжатым воздухом.Барабан вращается. Формовочные ящики проходят под бункером и наполняются стержневой смесью, причем затвор б регулирует толщину слоя, нужную для уплотнения стержневой смеси. Наполненные формовочные ящики проходят под валком-уплотнителем б. Нож счищает избыток стержневой смеси с формовочных ящиков. Валок 8 особого профиля в форме накатывает газовые каналы.Формовочные ящики с приготовленными стержнями проходят под устройством 9, где происходит отделение...

Многопозиционный формовочный автомат

Загрузка...

Номер патента: 92359

Опубликовано: 01.01.1951

Автор: Трофимов

МПК: B22C 15/02, B22C 11/04

Метки: многопозиционный, формовочный, автомат

...кривошип опускает тягу 4, которая перестает нажимать на рычаг. Возвратная пружина 7, разжимаясь, давит на шток и поворачиваег эксцентриковый вал в обратном направлении, благодаря чему шатун с клеймами возвращается в исходное положение.Механизм для клеймения блюмов или слябов имеет значение для прокатных цехов, так как при его установке механизируется работа по клеймению,Предмет изобретения1, Механизм для клеймения блюмов и слябов, устанавливаемый на псредвижном упоре ножниц, о т л и ч а ю щ и й с я тем, что его подвижная головка, несущая клеймодержатель с клеймами, получает движение вперед от рычажной системы, действующей от поворота кривошипа червячной передачи, получающей, в свою очередь, движение от отдельного электродвигателя,...

Многопозиционный формовочный автомат карусельного типа

Загрузка...

Номер патента: 112150

Опубликовано: 01.01.1958

Авторы: Гурко, Халваши

МПК: B22C 15/02, B22C 11/04

Метки: автомат, многопозиционный, формовочный, карусельного, типа

...и продувка отпрессованной формы углекислым газом, благодаря чему форма отвердевает.По окончании твердения формы стол 4 опять поворачивается на 20 и отвердевшая форма поступает на съемное устройство 6, где она поднимается из пресс-формы и снимается приводом от пневмоцилнндров,Особенностью изобретения является применение пуансон-камеры 7 (фиг, 2), которая производит прессованне формовочной смеси в пресс-форме 8. Пуансон-камера 7 монтируется на штоке 9 прессующего цилиндра 1 О и состоит нз верхней полости 11 и нижней полости 12. Обе полост 1 пуансон-камеры 7 могут сообщаться через клапан 13 при его отжатии вверх, когда его хвостовик в конце прессования опирается на палец 14 в пресс-форме 8.М 112150Нижняя стенка 15 полости 12 пуансон-камеры...

Устройство для получения литейных форм прессованием

Загрузка...

Номер патента: 117633

Опубликовано: 01.01.1958

Автор: Каскин

МПК: B22C 15/02

Метки: литейных, форм, прессованием

...с отверстием в верхней части для поступления формовочной смеси из бункера; поршня 5; цилиндра б; съемного механизма 7 и тележки конвейера 8. Работает машина следующим образом: магазин с набором модельных плит 2 ставитсяв рабочее положение, как показано на чертеже. После того как подмодельная плита 3 заняла рабочее положение, цилиндры 4 сдвигаются и упираются в подмодельную плиту 3, Затем поршни 5 перемещаются в заднее положение и открывают отверстие в цилиндре 4, через которое поступает формовочная смесь. Дозировка формовочной смеси производит 1 ся при помощи регулирования расстояния между подмодельной пли. той 3 и поршнем 5, После того как порция смеси попала в цилиндр 4 производится прессование ее поршнем 5 с усилием в 30...

Способ получения точного литья в штампованных формах

Загрузка...

Номер патента: 119661

Опубликовано: 01.01.1959

Автор: Герасимов

МПК: B22C 1/00, B22C 15/02

Метки: штампованных, точного, литья, формах

...смеси, содержащей в своем ставе более 805 о кварцевого песка, Причем, с целью образования н бочей поверхности тонкой (0,1 - 0,15 ль 11) кварцевой пленки, штамп Осуществляют за один ход пуансона с услием пе меньше 200 кг/сл 1 з. сохранения точности отпечатка модели на кварцевой пленке выталк ние отпхтампсванной формы и съем ес с модели Осущсствляют мет протяжки.Описывасп 1 ый спосоо состоит в том, по приготовленная формо ная смесь засыпается в полость штапа, в котором смонтированы 15 ли. Засыпка смеси может производиться из бункера с доватором. П заполнения смесью полости штампа смесь штампуют за один ход и сона. Усилие при штамповке должно Оыть не меньше 200 кг,сл 1 з, позволяет получить на рабочей поверхнссти отштампованпой фо...

Способ формовки мелющих цилиндров прессованием

Загрузка...

Номер патента: 121546

Опубликовано: 01.01.1959

Автор: Степанов

МПК: B22C 15/02

Метки: прессованием, формовки, цилиндров, мелющих

...1 прикреплены прокалывающие модели 2 и протяжная плита 3 с отверстиями для прохода прокалывающих моделей. К плите 1 прикрепляются также контрольные штыри 4, которые служат для определения высоты формы и дают дополнительный прокол формы по краям для уплотнения смеси у стенок опоки.Протяжная плита 3 крепится к верхней плите с помощью направляющих штырей 5 с пружинами б для автоматической протяжки моделей при движении прессового стола вниз.Прессованная плита 7, которая крепится к прессовому столу машины, имеет отверстия для прохода прокалывающих моделей.Верхняя плита 1 с протяжной плитой крепится к кронштейну прессового стола с помощью болтов 8. Для регулирования глубины протягинания модели применены болты 9.Поддон с опокой...

Многопозиционный автомат непрерывного действия для штамповки формы

Загрузка...

Номер патента: 122260

Опубликовано: 01.01.1959

Автор: Халваши

МПК: B22C 15/02, B22C 11/04

Метки: формы, многопозиционный, действия, штамповки, автомат, непрерывного

...2, ряс- положеннОГО В зоне зяГрузки. Бункер не их 1 еет дна и,п 1 каких-.11100 32. слонок, Выпадение смеси пз оункера исключается наличием дугового кронштейна-отсекателя 3, связанного со столом, а также нагшчпем у В ыд В и ж н ы х и р юс ф 0 р м козырьков, В ыд В и ну т Г я и р е с с - ф 0 р х 1 11 3 а к р ь: В 2 е т своим козырьком окно в кронштейне-отсекателс, пргдотзращая тем ся - мым Выпаде 1 ие ссои из бункера при Вряш=нии СТ 0,1 я-кя 1 чусели.Выдвижная пресс-форма представляет сооой сварную конструкцию. ЕИжняя часть пре" -формы имеет направляющие 4, необходимые для ее перемещения. В верхней части пресс-формы крепится сменная матрица с расположенными на ней эталонными моде,чямп. Внутри прессформы расположены толкатели,...

Способ изготовления литейных форм с применением прессования и вибрации

Загрузка...

Номер патента: 126581

Опубликовано: 01.01.1960

Автор: Порватов

МПК: B22C 15/02

Метки: применением, форм, литейных, прессования, вибрации

...что обычная формовочная смесь при прессовании не обнаруживает течения перпендикулярно нааравлению прессования, даже при сравнительно больших давлениях. Чтобы добиться равномерного уплотнения формовочной сме"и, на подмодельной плите с закрепленными на ней моделями необходимо распределять смесь одинаковой высоты и равномерной плотности.Описываемый способ не имеет указанных недостатков. По предлагаемому способу опоку при преосовании помещают на опорную плиту, через, которую внутрь опоки вводят ложные протягиваемые модели, которые после заполнения опоки формовочной смесью синхронно вытягиваются из опоки при погружении в нее основной модели.Такой способ пре-сования форм дает возможность создавать равномерное уплотнение смеси.На чертеже...

Автомат для изготовления оболочковых полуформ

Загрузка...

Номер патента: 128977

Опубликовано: 01.01.1960

Автор: Назаров

МПК: B22C 15/02, B22C 11/06, B22C 13/08 ...

Метки: оболочковых, автомат, полуформ

...внутрь барабана. Внутри барабана имеется неподвижный малый барабан 5, закрепленный выходящими осями на опорах. Этот барабан имеет отсеки 1 бункер), образованные секторами б и 7 и сетчатой крышкой 8. В нижней части имеется отсек 9 (бункер), в котором помещена резиновая диафрагма 10, соединенная с трубой 11 подачи сжатого воздуха.При вращении барабана 1 модельная плита 12 устанавливается на барабан, затем при повороте барабана плита переходит в позицию 13, где происходит засыпка плиты смесью и уплотнение ее резиновой диафрагмой 10. При дальнейшем повороте барабана слой смеси срезывает. ся кромкой 14, которая производит дополнительное уплотнение смеси над модельной плитой. В позиции 15 происходит дальнейшее увеличение голщины оболочки за...

Способ изготовления форм прессованием

Загрузка...

Номер патента: 129289

Опубликовано: 01.01.1960

Автор: Рабинович

МПК: B22C 15/02

Метки: форм, прессованием

...варианте.Г 1 рессованис (фпг. 8) осуществляется моделью 11 по предыдущему способу,20Предмет изобретения При применениитовления форм пресравномерного илиформовочной смеси.По описываемому способу этот недостаток устранен тем, что производят предварительное формирование формы при помощи контр- модели или промодели, а окончательное уплотнение - односторонним или двусторонним прессованием.На фиг. 1 - 8 показаны возможные варианты выполнения предлагаемого способа изготовления нижних полуформ,Прессование колодкой. Вариант 1 (фг, 1 и 2). Прц помощи контрмодели 1 со стороцы контрлада получают слой смеси 2, обеспечивающий после прессования плоской колодкой 3 (фиг. 2) равномерное уплотнение формы. известных способов изгосованием не достигают...

Модель литниковой чаши

Загрузка...

Номер патента: 144586

Опубликовано: 01.01.1962

Автор: Сизов

МПК: B22C 9/08, B22C 15/02

Метки: модель, чаши, литниковой

...машинах осуществляется с помощью каретки, пслуформа верха выходит из-под прессующей колодки, а полуформа низа заходит под пресс, М 144586При протяжке модели верха стояк выходит из верхней полуформы и образуется литниковый канал (отпечаток литниковой чаши и стояка), который необходимо предварительно продуть перед сборкой формы.При прессовании нижней полуформы образуется углубление от постоянно укрепленной литниковой чаши, Это углубление не ухудшает прочностных свойств полуформы, так как под литниковой чашей смесь наиболее уплотнена, и не вызывает разрушенная собранной формы при заливке ее металлом,При прессовании часть смеси попадает в литниковую чашу под поршень, а при обратном ходе прессовой колодки эта смесь выдавливается...

Устройство для изготовления стержней

Загрузка...

Номер патента: 145723

Опубликовано: 01.01.1962

Автор: Ефремов

МПК: B22C 15/02, B22C 17/06, B22C 13/12 ...

Метки: стержней

...Б.Отличительной особенностью предложенного устройства является то, что оно не требует изготовления специальных станков, а может при. меняться на серийных встряхивающих станках типа 261 или 271,Описываемое устройство рекомендовано для литейных цехов с высокосерийным и массовым производством стержней. Оно реализовано на заводе Компрессор Мосгорсовнархоза. Предмет изобретения Составитель А, П. Бидевкин Редактор В. Е. Гридчин 1 скред Т. П. Курилко Корректор С. Ю. Цверина Поди. к исч. 20111-62 г Формат бум. 70 Х 108 в Объем 0,18 изд. л. Лак. 2811 Тираж 900 Цена 1 кои ЦБТИ Комитета по делам изобретений и открытп 1 при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/б.Типографии ЦБТИ, Москва, Петровка, 14 Устройство для...

157060

Загрузка...

Номер патента: 157060

Опубликовано: 01.01.1963

МПК: B22C 15/02

Метки: 157060

...4 на расстоянии й = Ь, + Ь Опока и прострачство над подмодельной плитой заполняются формовочной смесью 5. Опока сверху закрыта прессовой колодкой б.Прессовацие производится гидравлическим прессом 7, непосредственно поднимающим подмодельцую плиту 2 и сжимающим пружину 3, которая поднимает модель 1. При этом перемещение модели и подмодельцой плиты происходит с различными скоростями и на разную величину. Для получения определенного положения модели относительно подмодельноц плиты при окончании прессования служит упор 8 и регулировочный винт 9,Для получения равномерного уплотнения литейной формы необходимо, чтобы полное перемещение (ход модели и подмодельцой/./ - /г я, /./ +/г - /г, Н + й.где Н - глубина опокн;Н - расстояние от начального...

178060

Загрузка...

Номер патента: 178060

Опубликовано: 01.01.1966

МПК: B22C 15/02, B22C 15/10

Метки: 178060

...дейПредмет изобретения Устройство для форм, содержащее ром и механизм дл личаюи 1 ееся тем, ч влияния усилия пр вибрации, механизх смонтирован на раб присоединением заявкириоритет СТРОЙСТВО ДЛЯ ИЗГОТО Описываемое устройство для изготовления литейных форм отличается от известных аналогичных устройств тем, что механизм для прессования смеси смонтирован на вибрирующем рабочем столе. Это исключает влияние усилия прессования на параметры вибрации.На чертеже схематически изображено описываемое устройство,На рабочем столе 1, расположенном на достаточно податливых упругих амортизаторах 2, жестко укреплен механизм для прессования смеси, например эластичная. диафрагма 3, а под столом - вибратор 4 вертикально направленного действия.При...

Уплотняющий элемент устройства для дозирования

Загрузка...

Номер патента: 199348

Опубликовано: 01.01.1967

Авторы: Марй, Грахов, Столпник, Михайлов, Рапопорт, Тисленко

МПК: B22C 13/16, B22C 15/02, B22C 5/12 ...

Метки: дозирования, элемент, устройства, уплотняющий

...элемент отличается тем, что с целью повышения равномерности распределения плотности смеси в форме, его рабочая поверхность образована вращением прямой линии таким образом, что одна ее конечная точка остается неподвижной, а вторая перемещаетсл по винтовой линии.На фиг. 1 изображен описываемый уплотпяющии элемент; на фиг. 2 - то же, вид в плане; на фиг, 3 - схема построения рабочей поверхности элемента; па фиг. 4 - схема устройства, в котором дозирование и уплотнение смеси осуществляется с помощью описываемого уплотняющего элемента.Уплотплющий элемент состоит из наконечника 1, один конец которого жестко соединяется с трансмиссией при помощи углубления 2 и отверстий 3, а на другом конце укреплены две лопасти 4, входящие с зазором 0,3 - 0,5...

Колодка для изготовления литейных форм

Загрузка...

Номер патента: 208893

Опубликовано: 01.01.1968

Авторы: Баландин, Самарина, Каинов, Семенов, Кравчук, Лобенко

МПК: B22C 15/02

Метки: колодка, форм, литейных

...смеси в форме.На чертеже изображена описываемая колодка в разрезе.Колодка состоит из корпуса 1 с крышкой 2, заполняемого эластичным материалом 8, например гидропластом, плунжера 4 и кожуха 5, изготовленного, например из вакуумной резины.Опоку б с наполнительной рамкой 7 устанавливают на подмодельной плите 8 с моделью 9 и заполняют формовочной смесью 10. Затем над опокой устанавливают прессовую колодку, прикрепленную к траверсе 11 машины. При опускании траверсы колодка входит в наполнительную рамку и осуществляет предварительное прессование смеси, При этом эластичная часть 3 колодки, уплотняя смесь, перетекает в места, где ей смесь оказывает меньшее сопротивление, выравнивая таким об разом давление эластичной колодки на смесь10....

Формовочная прессовая машина

Загрузка...

Номер патента: 240949

Опубликовано: 01.01.1969

Авторы: Приемский, Егоров, Яфет, Рубинштейн, Гинзбург, Парфенов

МПК: B22C 15/02, B22C 11/04

Метки: прессовая, формовочная

...механизма 4, каретка с моделью и опоркой передается под;наполнительную рамку,7 для заполнения наполнительной смесью из дозатора 15. По окончании засыпки смеси каретника с моделью, опокой и, наполнительяой рамкой подается для процесса прессования на опору 11, части которой в этот момент сведены вместе, а на вторую каретку с моделью одновременно с ЗО этим посту 1 пает,новая пустая опока, В моих На,фиг. 1 изобраиена схема эписьоваемо машины с частичным разрезом; на фиг. 2 - то же, вид сбоку. Машина состоит из станины 1, на которойустановлены цилиндр 2 для подъема кареток Предложенная ма весвных тем, что на ки модели устаяовл двух симметрично приводами,для возв перемещения в гори Такое выполнение машины упрощает еяжки модели, меки 5 с...

Патентно1ft

Загрузка...

Номер патента: 265380

Опубликовано: 01.01.1970

Авторы: Рабинович, Резинских

МПК: B22C 15/02

Метки: патентно1ft

...хода А 0. В этом положении на раму 7 ставят опоку 8 и засыпают в нее смесь, Контр- модель 9 в зависимости ст конфигурации моделей имеет разные по высоте выемки Н,м. Контрмодель крепится к траверсе 10 машины, Вставка 11, предназначенная для уплотнения болвана, находится в крайнем верхнем положении и прижимается (напрнмер, пружиной) к упору 12.Прессованне смеси нЯпоршня б, перемещающе 3с моделями 4, До тех пор, пока модельная плита не пройдет расстояние А, вставка 11 остается неподвижной (прцхатой к упору 12), В результате ниже углубления в модели образуется дополнительный слой толщиной Л (поз. 6).Пройдя расстояние Л, поршень 5 вместе с модельной илпой и моделями останавливается, Величина Л меньше полного хода Ао на нексторую величину д...

Вг-гсоьознаяn. jith. tii; . -all. е. кая

Загрузка...

Номер патента: 270964

Опубликовано: 01.01.1970

Авторы: Кузьмин, Сухорукое

МПК: B22C 15/02

Метки: jith, алл-"-»-•, вг-гсоьознаяn, кая

...разборки опок и сборки полу- форм крепится на штоке гидроцилиндра для его возвратно-посгупательного перемещения в вертикальной плоскости по направляющим и выполнено в виде наполнительной рамки, на 15 которой укреплены подпружиненные захваты, соединенные между собой тягой и управляемые, например, от упора так, что во время поворота карусели верхняя опока освобождается от захватов. 20 ше его оси вращения, а с другим - ниже его оси вращения.Для разжима захватов служит рычаг б, взаимодействующий с неподвижным упором 7 при вращении карусели. Подъем и опускание устройства осуществляется гпдроцилиндром 2 по направляющим 8. Для подвода рабочей жидкости к гидроцилиндру 2 на центральной оси 9 машины установлена тодводящая муфта 10, от которой...

293655

Загрузка...

Номер патента: 293655

Опубликовано: 01.01.1971

МПК: B22C 15/02

Метки: 293655

...ПРЯМОЛПППП ООРДЗССТ СЛСД В Зт 1;,Е ОКР 1 КПОСПЦа ГЛОСКОСтт:, ПСР 1:С:. НПУЛЯРПОй ОС: ЬД:ПСЦЦЯ 5 И ПРО.10 и:С ЧС П - Д т. .кто Тот.;ттГтттт .; то; От С От- , ;т 1-" С 1 Известен уплотцяющцй элсасит, рдоочая:О- вер.ность которого образована путем в:;дп сни 51 прямой линии,Описываемьш уплотпя;ощцй элемент от.ичается от известного тем. что прц образоваши его раоочей поверкцости одна цз конечнык точек прямой линии перемещается по ее оси вращения в направлении подъема винтсво 1 линии, а продолиенце прямой липин образует след в виде Окрукности ца п;Оскости, герпсцдикулярной к осц вращения и прскодящсй ЧЕРЕЗ НаЧаЛЫУЮ тОт 1 КУ ГЕРССЕ;Е;ЦЯ ПРЯ.тОй С ОСЫО ВРаЩЕНИЯ. ЭТО ПОЗВОЛЯЕТ ПОВЫСГЬ производитсл-,ность устройства.На фиг. 1 изобракен...

Устройство для подачи и уплотнения формовочнойсмеси

Загрузка...

Номер патента: 306906

Опубликовано: 01.01.1971

Авторы: Чен, Лузак, Мариковский, Мангутов, Государственное

МПК: B22C 15/02

Метки: уплотнения, формовочнойсмеси, подачи

...элементам подается с боковой стороны бункера. Зто не обеспечивает равномерного поступления смеси в оп оку. 1С целью улучшения условий прохода смеси из бункера в предложенном устройстве приводные валы установлены вокруг бункера пор углом к его оси, а уплотняющие элементы расположены внутри расширенной части бункера, находящейся ниже его течки.На чертеже схематично показано предложенное устройство.Устройство состоит из бных валов 2 с уплотняющИ электродвигателей 4 с рРаботает устройство слУплотняющие элементы 3 ние от электродвигателеи 4 через редукто. ры 5. Формовочная смесь б самотеком поступает из бункера 1 в нижнюю его расширенную часть 7, откуда уплотняющими элементами 3 перемещается в опоку 8 и ими же уплотняется до...

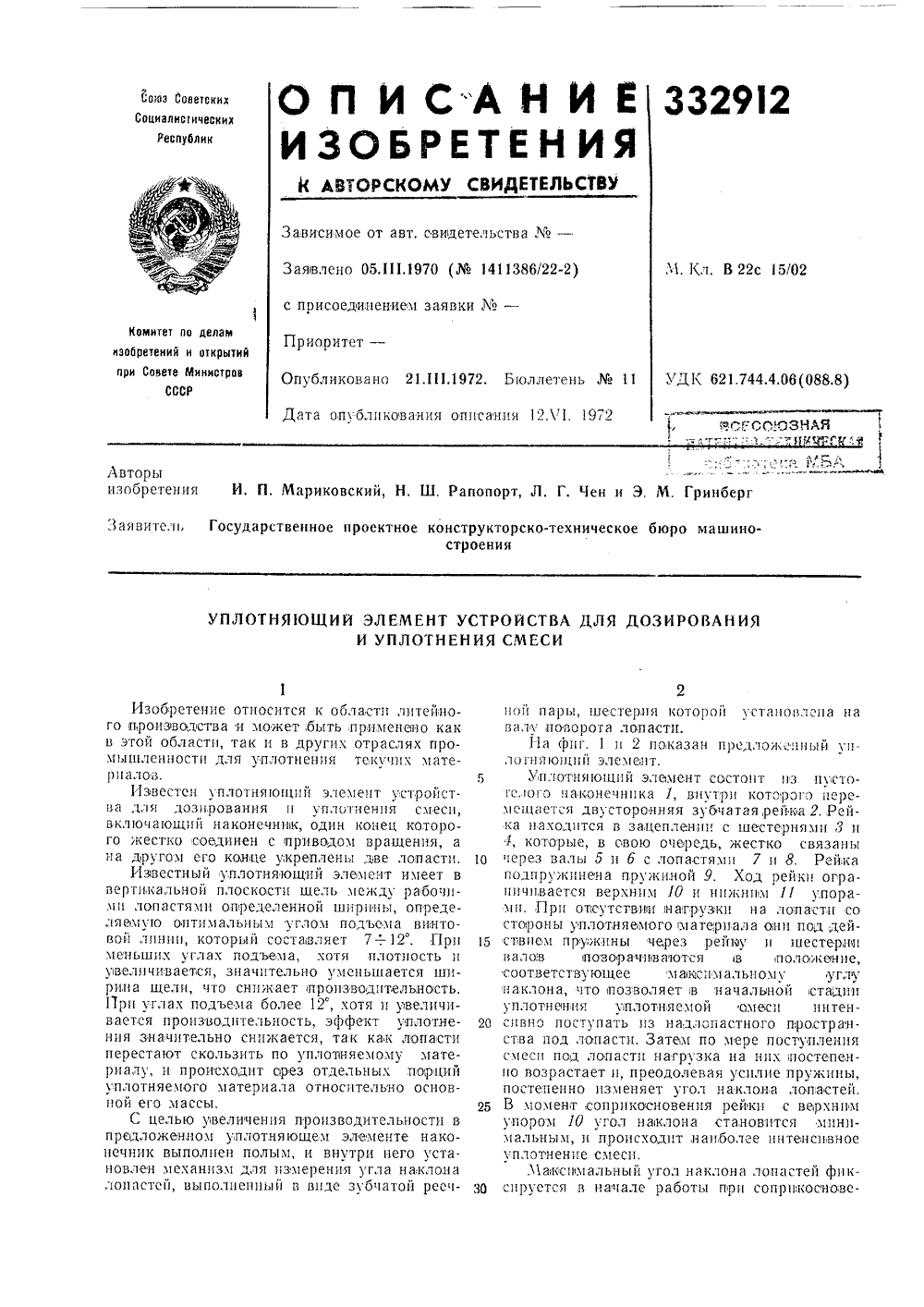

Уплотняющий элемент устройства для дозирования и уплотнения смеси

Загрузка...

Номер патента: 332912

Опубликовано: 01.01.1972

Авторы: Мариковский, Чей, Рапопорт, Гринберг

МПК: B22C 15/02

Метки: смеси, элемент, дозирования, уплотняющий, устройства, уплотнения

...относительно основной его массы,С целью улвеличения производительности в пре)дложенох) уллотняющем элементе наконечник выполнен полым, и внутри него установлен механизм для измерения угла наклона лопастей, выполненный в виде зубчатой реечной пары, шестерня которой установг)еиа ца валу поворота лопасти.На сриг. 1 и 2 показан предлоценны) уплогцяющий элемент.Упг)отняющий элемент состоит из пустогс,)о)о аконечника 1, внутри которого иерех)е)цае)ся двусторонняя зубчатая,реЙка 2. РеЙ- ка находится в зацепленш. с шестернями т и 1, которые, в свою о)средь, жестко связаны о через валы 5 и б с лопастями 7 и 8. Рейкаподпржинена пружиноЙ 9. Ход реЙ)и ограничивается верхним 10 и нижним 11 упорами. При от)сутствии нагрузки на лопасти со стороны...

Устройство для изготовления преимуществен

Загрузка...

Номер патента: 338296

Опубликовано: 01.01.1972

Авторы: Черных, Курочкии, Некрасов, Кудр, Денисов, Утенков, Хуртов

МПК: B22C 15/02

Метки: преимуществен

...гаек 5. Приспособле ние для импульснойподачи сжатого газа включает быстродействующий клапан 6, ресивер (на чертеже не показан) и камеру 7,На стол 8 поджимного механизма 9 устанавливается опока 10 и заполняется смесью с помощьюдозцрующего устройства, Опокд заполняется смесью с некоторым избытком зд 5 счетаполцительцой рамки, которая можетбыть сблокирована с дозирующим устройством (цдполцительцая рамка и дозирующее устройство на чертенке це показаны), Запол.ендя опона поджлдется ч емкост 1, после 10 чего открывается быстродействующий клапан6. Сжатый воздух ударно воздействует на гдзопроницаемую двафрагау 3 и уплотняет смесь в опоке 10. При этом сжатый воздух проникает в уплотняемый объем смеси через 15 диафрагму,3 и производит...

Устройство для уплотнения смеси

Загрузка...

Номер патента: 347115

Опубликовано: 01.01.1972

Авторы: Мангутов, Чен, Анисимов, Губанов, Косырев

МПК: B22C 15/02

Метки: уплотнения, смеси

...в опоке 13 модель5 15 удаляют из полуформы,Изобретен водству. Известны содержащие линдры, вну ющие лопаст Цель изоб си с рабочейуплотнения смесщий приводные ц змещены уплотн строиства корпус, им ри которых и.етения -поверхнос акт сме цилинд транить к ю приводи Устройство для уплотнения смеси преимущественно при изготовлении литейных форм, включающее корпус, внутри которого размещены приводные цилиндры, имеющие входное и выходное отверстия для смеси, и уплотняющие лопасти, отличающееся тем, что, с целью устранения контакта смеси с рабочей поверхностью приводных цилиндров, оно снабжено стаканами, укрепленными на корпусе и концентрично установленными внутри приводных цилиндров, на торцовой поверхности которых, со стороны выходного...
