Способ холодной прокатки труб

Загрузка...

Номер патента: 1409358

Опубликовано: 15.07.1988

Авторы: Вахрушева, Живцов, Вольфович, Хаустов, Шахов, Попов, Обух-Швец, Самойленко

МПК: B21B 21/00

Метки: холодной, труб, прокатки

...влияния коэффициентаовализации на прочностные свойстваметалла и особенности процесса прокатки (трубы из стали ЭИпрокатывались по маршруту 42 х 5-18 х 1,5 мм).Как видно из табл. 1, лишь призначениях коэффициента овалиэации 1,05-1,12 процесс прокатки удовлетворителен. Это объясняется тем, что пристс утГтцовалзаЕЕ 11 (ко 1 ФФЕ 1 ент овалзац 11 ранец 1) и м,1 ых его зцачецяк (менее 1,О.) це происходит достаточене разупрочцеце ц,злзепаццо 5 го в ервом ряпу валков металла, а при большх его значецях (более 1,12) на внутренней и наружной поверхностях труб металл получает значительеую дополнительцую деформацЕею (от изгиба стенки трубы), что лрводит к его разрушени 1 о.Экспериментальные данные, полученные при прокатке труб из Г.тали ЭИпо марируту...

Поворотно-подающий механизм стана холодной прокатки труб

Загрузка...

Номер патента: 1409359

Опубликовано: 15.07.1988

Авторы: Мироненко, Ткаченко, Гриншпун, Воронко, Солодихин, Кожевников, Хаустов

МПК: B21B 21/04

Метки: механизм, поворотно-подающий, труб, стана, прокатки, холодной

...каналы И и К соединены между собой через паз Д распределителя, При дальнейшем повороте распределителя наоугол до 270 относительно положения, указанного на схеме, происходит разъединение полости Б пневмоцилиндра с каналом И пневмомотора и соединение ее через паэ Е с атмосферой (полость 11 пневмоцилиндра по-прежнему соединена с атмосферой). Поскольку при этом каналы И и К пневмомотора остаются соединенными между собой через паз Д распределителя, а полость А и Б пневмоцилиндра через паэ Е соединены с атмосферой, ни пневмомотор, ни тормоз не препятствуют свободному вращению водила. При дальнейшем повороте распределителя до положения, укаэанного на схеме, происходит разъеденение каналов И и К пневмомотора между собой и соединение через паз...

Задающее устройство трубопрокатного оправочного стана

Загрузка...

Номер патента: 1409360

Опубликовано: 15.07.1988

Авторы: Серман, Кудрявцев, Ершов

МПК: B21B 25/02

Метки: задающее, стана, трубопрокатного, оправочного

...установлен поворотный крюк 11 с роликом 35 12 на конце.На пути хода тележки на закрепленной в станине оси 13 усТановлен про фильный упор 14 поворота крюка. Вращение этого упора относительно оси40 ограничено упорами 15 и связью 16,Профильный упор 14 выполнен спризматическим участком рабочей поверхности 17, взаимодействующим с 45катком опоры 3 замка 2. Кроме этого,профильный упор 14 снабжен выступомупором 18, взаимодействующим с тележкой.Задающее устройство работает следующим образом,Собранная вне оси стана гильза соправкой передается на линию стана иукладывается так, что задний конецоправки попадает в замок 2 штанги 4,а сама гильза помещается в желоб 10подвижной тележки 8. Затем включается привод вращения шестерен 6, размещенных в...

Опора прокатного валка

Загрузка...

Номер патента: 1409361

Опубликовано: 15.07.1988

Авторы: Яхин, Шайншейн, Эйдельман, Сосковец, Зелепукин, Резников, Левин

МПК: B21B 31/02

Метки: прокатного, валка, опора

...толщина каждой прокладки до затяжки определяется иэ следующего уравнения: 0 8 1 6) РЕТ 251+ А+ЯР -й )2 ВС9 наружный диаметр осевого подшипника;модуль упругости материала прокладки;внутренний диаметр кольцевой прокладки;средний радиальный зазор вГрадиальном подшипнике; средний радиальный зазор между шейкой валка и внутренним кольцом радиального подшипника, при посадке кольца с натягом Ф 0;средний радиальный зазор между подушкой и наружным кольцом радиального подшипника;) 409361 Повышение стойкости осевых подшипников приводит и к повышению стойкости предлагаемых опор, Особенно этоважно для высокоскоростных станов, 15так как позволяет широко использоватьв их опорах в качестве осевых шариковье упорно-радиальные подшипники,имеющие...

Ролик рольганга

Загрузка...

Номер патента: 1409362

Опубликовано: 15.07.1988

Авторы: Сульников, Гешлин, Бобух

МПК: B21B 39/00

Метки: рольганга, ролик

...увеличении времени,соответствующего провороту роликана участке между точками 1 и 2, в3 раза снижение шума на частотахГ 7/ дЬ= 401 д 3 = 19 дБ,1Снижается также шум, излучаемыйнепосредственно прокатом, так как,во"первых, уменьшение энергии удара, увеличение его длительности приводит к.снижению мощности колебанийпроката, а следовательно, и акусти"ческой мощности, во-вторых, акустическая пара ролик - прокат вследст"вие кольцевой конструкции ролика гоТак каоСнижение шума при уменьшении скорости соударений составляет Д ЬЧ 20 РК Ч 1/Ч, что при достижении Ч 1 " 0,25 Ч, = 0,25 обеспечивает Д ЬЧ6 дБ.Кроме того, снижение шума при соударении достигается эа счет увеличения времени , в несколько раэ. Ширина спектра возбуждаемых колебаний при ударах...

Устройство для нанесения покрытия на движущуюся гильзу

Загрузка...

Номер патента: 1409363

Опубликовано: 15.07.1988

Авторы: Дроздов, Серебряков, Харитонов

МПК: B21B 45/02

Метки: покрытия, нанесения, гильзу, движущуюся

...что предотвращает подсос воз-г 55духа в его канал и соединенную с нимкамеру в направлении, противоположномтечению инжектируемой струи. Так как при работе средств отсоса н полости камеры создается разрежение, то в результате подсоса в нее воздуха через колценой зазор (н направлении, противоположномм движению гильзы) обеспечиваегся аэродинамическое уплотнение ее выхздного отверстия, т,е. исключается выброс через него материала покрьг тия н окружающее устройство пространство, В момент прохождения задним концом гильзы сечения входного отверстия камеры н полость гильзы с помощью форсунки 4 подают дозированную порцию смазки из питающего пненмокамерного насоса 2. Расход материала покрытия и концентрацию распыливающей в гильзу аэрзсмеси...

Подающе-вытягивающее устройство непрерывного волочильного стана

Загрузка...

Номер патента: 1411065

Опубликовано: 23.07.1988

Авторы: Толстиков, Ламин, Миргородский, Сизоненко, Бабасов, Лобанов, Араптанов, Ухов

МПК: B21B 1/16

Метки: волочильного, стана, непрерывного, подающе-вытягивающее

...изогнутую опорную балку 7,на боковой поверхности которой в направляющих установлен гибкий бесконечныйэлемент 8, например цепь, на которой(фиг. 2) укреплены плашки 9 с опорнымироликами 10 на осях 11. Гибкий элемент 8, при необходимости, выполняетсяприводным.Балка 7 для обеспечения захвата трубы 12 клещами 6 в начальный моментволочения установлена с возможностью поворота относительно оси 13.Поворот балки осуществляет исполнительный механизм 14, например силовой цилиндр (фиг. 3).Ложемент 2 и гибкий элемент 8 (в приводном варианте), имеют общий привод 15через систему шестерни 1618.Для правки и порезки изделий в процессе волочения устройство снабжено правильной машиной 19 и отрезным устройством 20.Устройство работает следующим...

Способ производства горячекатаных труб

Загрузка...

Номер патента: 1411066

Опубликовано: 23.07.1988

Авторы: Марченко, Палкин, Ямпольский, Маркевич, Леткин, Жуков, Ковтушенко, Толпин, Васильев, Ланге, Старушкин

МПК: B21B 23/00

Метки: горячекатаных, производства, труб

...изготавливаетсяизвестным способом. Результаты сравнительных испытаний приведены в таблице.В момент сведения валков температуратруб составляет порядка 400 в 4 С. Углыразворота правильных валков (до 10) обесПечивают замедленное поступательное перемещение трубы и ее интенсивное вращениевокруг своей оси. При этом посредством во.довоздушной смеси обеспечивается охлаждение труб. Таким образом, в процессе теплой правки переднего по ходу прокатки концевого участка трубы наименьшая обрезь получается при правке на длине 12 диаметров трубы при скоро и охлаждения 30 град/с, обеспечивающей охлаждение трубы к концу операции до 50 - 80 С, что исключает в дальнейшем поводку после холодной правки труб по всей длине на косовалковой машине.Исходная...

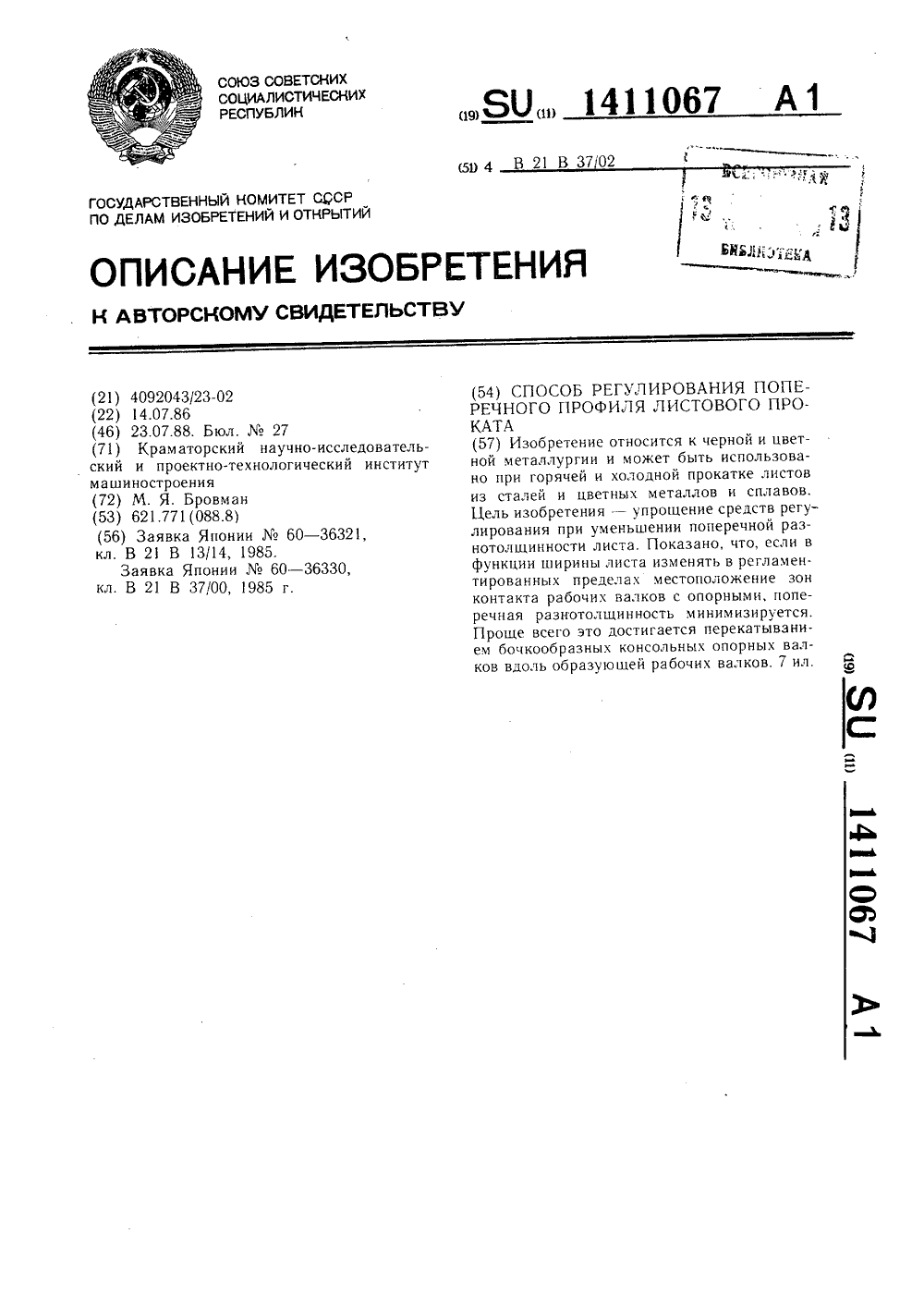

Способ регулирования поперечного профиля листового проката

Загрузка...

Номер патента: 1411067

Опубликовано: 23.07.1988

Автор: Бровман

МПК: B21B 37/30

Метки: поперечного, листового, проката, профиля

...1). (5)1(У) = 1,67 10- (1 --- 1.1+151) г - 10 Б -- 15Графики функций 1,(У) и 1(У) приведены на фиг. 6, из которого видно, что равенство нулю разности прогибов сечений х =0 и х =0,51 имеет место при 13 =1)"- 0,31. Приняв линейный закон с максимальным давлением Р на краю бочки валка и убыванием 20 его до нуля в центре, т.е.Р(х) =Р(1 --- ")Р=0,5 Р, 1,получают распределение прогибов, согласно 25функциям1(1. =3,14 10 г( - 11+8 Бг - 8 У - 11 11 +.3) =0,9410 г(1 в 1) + -1)г 16 1 з 9 7Графики 1(1.1), (Б) для этого случаяприведены на фиг, 7 и согласно им 1,(1.1) == 1( 1.) ) при Б = Б, = 0,17.Выполнены для всех случаев уточненныерасчеты с учетом влияния перерезывающихсил. В этом случае прогибы возрастают на величину 401+ ---гле г - модуль...

Устройство для направления катанки от чистовой клети к моталке

Загрузка...

Номер патента: 1411068

Опубликовано: 23.07.1988

Авторы: Гермашев, Костюченко, Худик, Нечепоренко, Стеценко, Остапенко, Марченко, Гладуш

МПК: B21B 39/16

Метки: катанки, клети, моталке, направления, чистовой

...работает следу ющим обраКатанка 4 после прокатки в чистовой клети 1 при помощи выводной проводки 2 направляется по касательной в изогнутый по дуге окружности открытый переходный желоб 3. Перемещаясь по дну желоба 3, катанка 4 поступает в направляющую проводковую трубу 5 и далее к моталке 6.При появлении продольных сжимающих ,усилий, например, при прохождении переднего конца глубого охлажденного раската 1 через колено и мотовило катанка 4 прижимается к дну выполненного по дуге окружности переходного желоба 3, благодаря чему обеспечивается повышение продольной устойчивости профиля и, как следствие этого, предотвращение его выброса из переходного желоба.Продольная устойчивость катанки в переходном желобе 3 увеличивается по мере...

Устройство для охлаждения листового проката на рольганге

Загрузка...

Номер патента: 1411069

Опубликовано: 23.07.1988

Авторы: Баховский, Павлов, Дубанов, Остапенко, Коновалов, Гончаров, Гуркалов, Луговов, Шафигин, Неустроев, Каменский

МПК: B21B 45/02

Метки: рольганге, листового, охлаждения, проката

...пор льгангу 2. Поскольку охладитель под ется в коллекторы с одной стороны,н равномерность его истечения по длин каждого коллектора, например, прот в направления движения листа имеетодин и тот же характер. Такой подводояладителя обеспечивает необходимыйеГо расход по ширине листа в каждомпОперечном сечении. Например, приодинаковом расходе воды на каждый 45коллектор в любом поперечном сеченииобеспечивается равномерный расходоЖладителя по ширине листа (полосы),хОтя в направлении к торцам коллектОров расход уменьшается. 50Устройство позволяет регулироватьинтенсивность охлаждения листов иполос по толщине путем изменения расхода охладителя, подаваемого черезо 1 дельные группы коллекторов, тем са"мйм регулировать поперечный температурный...

Устройство для охлаждения проката

Загрузка...

Номер патента: 1411070

Опубликовано: 23.07.1988

Авторы: Меденков, Хлопонин, Каракин, Орлов, Захаров, Потемкин

МПК: B21B 45/02

Метки: охлаждения, проката

...эффективного теплоотвода, а при увеличении свыше 8 Ь/созо( увеличиваются размеры водонапорного бака, удельный тепловой поток же остается практически неизменным.В табл,1 приведена зависимость теплового потока о от количества щелевых сопел при постоянном расходе воды. Оптимальным является количество щелевых сопел, равное 3-5, так как при двух щелевых соплах величина удельного теплового потока уменьшается на 10-177 по сравнению с величиной, обеспечивающей 3-5 соплами, а увеличение количества сопел свыше пяти не целесообразно, .так как увеличиваются трудозатраты при изготовлении устройства, а величина удельного теплового потока практически не изменяется.Для обеспечения равномерного охлаждения проката по ширине каждое щелевое сопло в...

Способ горячей прокатки мелкосортных профилей

Загрузка...

Номер патента: 1412821

Опубликовано: 30.07.1988

Авторы: Радюкевич, Тулупов, Масленников, Антипанов, Дерунов, Ширяев

МПК: B21B 1/06

Метки: прокатки, мелкосортных, горячей, профилей

...валками и горизонтальными (1, после 11 клети - 300 мм;1( =280 мм и 14 = 250 мм).Минимальный выход катанки с овально стью более 0,4 мм (5 - 8,) наблюдался ири следующих величинах абсолютных обжатий вертикальными валками: Д Ь, (после 11 клети) - 9:14 мм или 0,39 - 0,61 от величины обжатия во 11 клети Ь Н =23 мм; д(т,= = 7 - 10 мм или 0,41 - 0,59) ЬН ири Ь Н =17 мм и Ь)т 8 - 12 мм или (0,4 - 0,615) Ь Н при ЬН=19,5 мм.При меньших величинах обжатий ( дза =3 - 8 мм; Д)з=-2 - 6 мм и 6 т=3 - 7 мм выход катанки с повышенной овальностью (из-за увеличенной утяжки раскатов вырос до 13 17 О/О, а при больших обжатиях (Ь Ь=1 о - 18 мм; Дйз=11 - 13 мм и ЬЬ )3 - -15 мм) эта величина составила 15 - 2/о, причем наблюдались случаи застревания рас ката в 1...

Стан холодной прокатки труб

Загрузка...

Номер патента: 1412822

Опубликовано: 30.07.1988

Авторы: Подтуркин, Педас, Куфтин, Жаниспаев, Раушенбах

МПК: B21B 21/00

Метки: стан, холодной, прокатки, труб

...движение цо лвухветьевой гццодиклоиде, т.с. Но црямы)м ГЕ и ДЖ (см. фиг. 2), а так как цлечи б и в кривошипцых пальцев 7 и 8 равны между собой, равны смещению а оси кривошипного вала от оси ротора и четверги длины хола клети (ГЕ) то характер лвухцлечевой гицодиклои,еы обусловлен направляющими ГЕ движения точки Б и ндцравляюдими ЛЕК движения точки В, расположенными церценликулярно друг другу. Как известно, крива, Оцисднная точкой, лежащей на окружности, црц качении этой окружности без скольжения внутри другой окружности, носит характер гицодикеОиды, число ветвей которой равно отношению их радиусов. Если это отноше 50 Форварда изобретения Стан холодной црокдтки труб, солержящий установленную ца нацравляюцшх оиорах рабочую клеть и ее привод...

Привод перемещения подвижных масс стана холодной прокатки труб

Загрузка...

Номер патента: 1412823

Опубликовано: 30.07.1988

Авторы: Акопджанян, Джавахян, Борисенко

МПК: B21B 35/06, B21B 21/00

Метки: привод, холодной, перемещения, подвижных, стана, труб, масс, прокатки

...дости гается назначением момепя ицср 1 иц противовеса по предлагаемьм далее зависимостям.В представленных ца фиг. 1, 7 устройсгвах противовес устацовлсц так, по Ось его вращения находится с Осьо Ведуцего вала в 35 горизонтальной плоскости, содержащей осьпрокатки. При необходимости (вызванной, например, конс 1 руктивными соображениями) ось вращения противовеса Вместе с универсальным шпинделем без изменения взаимного расположения его звеньев может быть повернута Вокр) г оси вращения кривошипа на любой угол относительно последнего и установлена под этим углом. В этом случае, для сохранения достигнутой противофазности и эффекта урявновешива ция, необходимо ца тот же угол и в том женаправлении изменить величину угла х.Из условия...

Предохранительный шпиндель

Загрузка...

Номер патента: 1412824

Опубликовано: 30.07.1988

Авторы: Половинка, Дмитренко, Трощенко, Ермаков, Шебаниц, Борисенко, Прохода, Лихачев, Ирха

МПК: B21B 35/14

Метки: предохранительный, шпиндель

...распределению напряжений и деформаций, обеспечивая повышение прочности конструкции.Увеличение надреза в одном месте, одного сечения, не равнозначно двум надрезам2824 5 10 15 20 25 30 35 40 45 50 55 в одном сечении, расположенных на диаметрально противоположных участках, так как в данном случае имеем дело с двумя самостоятельными надрезами, каждый из которых будет во время эксплуатации предохранительного шпинделя накапливать напряжения соответственно величине и форме надрезов, при этом напряжения формируются в одной плоскости (месте необходимого разрушения предохранительного шпинделя). При этом стабильно формируется сечение (накопление напряжений) для начала очага и конца разрушения шпинделя, исключая его косой излом.Для...

Устройство для регулирования положения гидронажимного механизма прокатной клети

Загрузка...

Номер патента: 1412934

Опубликовано: 30.07.1988

Авторы: Браун, Дралюк, Тикоцкий

МПК: B21B 37/62

Метки: прокатной, механизма, клети, гидронажимного, положения

...объекта управления образуют замкнутую систему регулирования положения гидронажимного механизма, настраиваемую на модульный оптимум. Блоки 4, 5, 7-14 устройства регулирования и звено 15 объекта управления образуют вторую систему регулирования - систему регулирования уровня осцилляции. Эта система автоматически поддерживает мичимально необходимое превышение амплитудой сигнала осцилляции зоны нечувствительности ЭГУ за счет соответствующего регулирования средней величины колебаний давления в гидроцилиндре на частоте осцилляции. При изменении величины зоны нечуствительности меняется амплитуда сигнала осцилляции, поступающего с выхода множителя 13 через сумматор 4 на вход ЭГУ таким образом, чтобы сохранялась средняя величина колебаний давления...

Устройство для регулирования ширины проката на мелкосортном стане

Загрузка...

Номер патента: 1414313

Опубликовано: 30.07.1988

Авторы: Сихеи, Коити, Кен

МПК: B21B 37/22

Метки: ширины, мелкосортном, стане, проката

...выход которого соединен с выходом блока ,9 деления,входы которого соединены с выходами задатчика 17 высоты роката и эле-"мента 15 сравнения, входы которого соединены с выходами датчика 13 изадатчика 17 высоты проката, выходсумматора 22 соединен с входом усилителя 23, выход которого соединен сГвходом регулятора 24 толщины, выходкоторого соединен с четвертым входом сумматора 5.Устройство работает следующим образом.Отклонение ширины проката по выходе из стана, вычисленное в элементе 7 сравнения, преобразуетсяв регуляторе 11 толщины в сигнал,необходимый для коррекции положениянажимных устройств вертикальныхвалков клети 25,Помимо регулирования ширины проката на выходе из стана по ее отклонению по значениям ширины и толщины проката в...

Технологический инструмент редукционного стана

Загрузка...

Номер патента: 1414486

Опубликовано: 07.08.1988

Авторы: Великоредчанин, Якшин, Лихтенштейн, Ячменев, Самарянов, Шулежко, Столетний, Коваленко, Сидоров

МПК: B21B 17/14

Метки: технологический, инструмент, редукционного, стана

...Ки К, С,С - координаты центра дуги радиуКСледующие индексы характеризуютпорядковый номер клети; К- радиус 30вершины профиля ручья первой клети,К- радиус сопрягающей дуги профиля ручья второй клети. Радиус центральной дуги больше радиуса дугивыпуска в каждом калибре, те.Кн ) К, К, ) Кз и т.д.Технологический инструмент редукционного стана содержит двухвалковые калибры 1 и 2, в которых профилькаждого ручья образован центральной 4 Одугой Э и боковыми дугами 4 выпусков..П р и м е р. Выполнение и работавалков при редуцировании трубы110 " 4 мм на 58 " 5 мм.Ручьи валков вытачивают трехрадиусного профиля (фиг.1), при этом45радиус центральной дуги больше радиуса дуги выпуска во всех калибрах,При обжатии трубы по диаметру вручьях с такими...

Способ настройки калибров валков стана холодной прокатки труб

Загрузка...

Номер патента: 1414487

Опубликовано: 07.08.1988

Авторы: Коваленко, Гамерштейн, Лапидус, Верховская, Михеенко

МПК: B21B 21/00

Метки: труб, калибров, валков, настройки, холодной, прокатки, стана

...нотребуется заострение его заднего конца дпя захвата калибрами при последующей прокатке. Увеличение отношениявыше максимальной величины ухудшаетусловия захвата пластичного элементакалибрами валков и при повышении усилия прижима его к калибрам может привести к потере устойчивости его прямолинейной формы. Кроме того, повы-шение обжатия пластичного элементапри его прокатке между ребордами калибров валков приводит к резкомуухудшению его прямолинейности, а призначительной серповидности к его переформовке в очаге деформации трубыипи между деталями рабочей клети истанины под рабочую клеть. Использование пластичного элемента в виде трубки улучшает предлагаемый способ, так как при повышенных обжатиях при выборе отношения наружного диаметра...

Устройство косвенного регулирования размеров проката в непрерывной группе клетей мелкосортно-проволочного стана

Загрузка...

Номер патента: 1414488

Опубликовано: 07.08.1988

Авторы: Червяков, Лукьянов, Селиванов, Марков, Лебединский, Сарваров

МПК: B21B 37/18

Метки: группе, косвенного, непрерывной, стана, мелкосортно-проволочного, проката, клетей, размеров

...при автоматической работе стана при колебаниях температуры заготовки и скорости ее деформации (скорости прокатки), а также при отклонениях момента электропривода валков последней по ходу прокатки (базовой) клети 3 от его "контрольного" значения.Латчики 17 температуры заготовки в тянущих клетях 1 и 2 предназначены для формирования сигналов, пропорциональных температуре заготовки на входе в соответствующую клеть, Эти сигналы используются в блоках 14 задания момента электропривода валков данных клетей 1 и 2 для осуществления температурной коррекции их выходных сигналов.Командный блок 16 предназначен для управления блоками 14 задания момента электропривода валков 1 и 2 и блоками 15 управления коммутаторами 11 тянущих клетей 1 и...

Способ управления пилигримовым станом

Загрузка...

Номер патента: 1414489

Опубликовано: 07.08.1988

Авторы: Коба, Пустовойченко, Нечипоренко, Казаков, Шевченко, Авдиевская, Довгаль, Девятисильный, Гуляев

МПК: B21B 37/78

Метки: пилигримовым, станом

...изменение растворавалков на величину, определяемуюиз соотношения 2 ЬЯср и,л 35 где Ь Ь - дополнительное изменение раствора валков,.ЬБ, - среднее значение продольной разностенности; и - число оборотов валков в группе,общее количество оборотов,совершаемое валками за время установившегося процесса прокатки, 40 2 ЬБ,р и,гдеЬ 11 - дополнительное изменение раствора валков,ЬБ, - среднее значение продольной разностенности, 45 Составитель А.СергеевТехред Л.Олийнык Корректор С,Черни Редактор Н,Тупица Заказ 3813/8 Тираж 467 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграфическое предйриятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к...

Образец для моделирования процесса прокатки

Загрузка...

Номер патента: 1416224

Опубликовано: 15.08.1988

Авторы: Щеголев, Гарасимюк, Ерко, Лукьянов, Зарецкий, Литичевский

МПК: B21C 51/00, B21B 1/00

Метки: прокатки, процесса, моделирования, образец

...приводится описание . для длинномерных элементов, имеющих в поперечном сечении квадрат и треугольник со стороной 3 мм.Полученные образцы подвергались проверочным испытаниям: обработке на токарном станке до получения цилиндрической поверхности, осадке на прессе с обжатием не менее 40 , прокатка на 2 - валковом стане на гладкой бочке с диаметром валков 200 мм с обжатием 25,30,35,40 . при скорости прокатки до 2 м/с, прокатке на 4-волковом стане в брус квадратного сечения.После прокатки образцы резали в поперечной плоскости с шагом 2 мм.По результатам проведенных исследований выявлены следующие зависимосПосле прокатки пакета, собранного из длинномерных элементов, с радиусом скругления ребер, составляющих 0,3 длины стороны многоугольника,...

Многоклетьевой стан холодной прокатки

Загрузка...

Номер патента: 1416225

Опубликовано: 15.08.1988

Авторы: Злов, Ушаков, Баландин, Сергеев, Стекольщик, Копиленко, Певзнер, Буданов

МПК: B21B 1/28

Метки: прокатки, стан, многоклетьевой, холодной

...сГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(71) Уральский научно-исследоваский институт черных металлов(56) Королев А.А. Механическоедование прокатных цехов чернойцветной металлургии. М.: Металл1976, с. 83, 142,(54) МНОГОКЛЕТЬЕВОЙ СТАН ХОЛОДНПРОКАТКИ(57) Изобретение отн ится к прному производству и может быть рабочих валков смещена относительно плоскости опорных валков против направления прокатки, а в остальных - по направлению прокатки. Расположение клетей в стане с укаэанным смещением плоскостей осей рабочих валков относительно плоскостей осей опорных валков с учетом распределения натяжений в стане позволяет осуществить постоянное прижатие рабочих валков а к опорным и предотвратить возникновение биений валков. 3...

Опорный узел валка прокатной клети

Загрузка...

Номер патента: 1416226

Опубликовано: 15.08.1988

Авторы: Сахаров, Пономарев, Ширяев, Голобоков, Пхайко, Елякин

МПК: B21B 31/02

Метки: клети, узел, валка, опорный, прокатной

...толькоусилий, сообщаемых устройством противоизгиба; б - под действием усилийустройства противоизгиба и усилийустройства для регулирования формырасточки,Опорный узел состоит из подушки 1с выполненной в ней расточкой 2 подподшипники качения. В боковых стенкахвыполнены горизонтальные прорези 3,образующие горизонтальные, симметрично расположенные относительно расточки, консоли 4, в которых имеютсяотверстия для размещения силовыхэлементов 5 устройства противоизгибавалков. Вбоковых стенках подушкиимеются расположенные вертикальносимметричные расточке гидроцилиндры6, плунжеры которых упираются в консоли 4, Рабочие полости гидроцилиндров связаны, например, гидросистемойс устройством противоизгиба валков(не показано),Устройство работает...

Регулятор давления жидкости

Загрузка...

Номер патента: 1416227

Опубликовано: 15.08.1988

Авторы: Федосиенко, Пастухов, Солодкий, Выдрин

МПК: B21B 37/62

Метки: жидкости, давления, регулятор

...а каналы 11 ротора 2 располагаются в плоскости НН и совмещены с каналами 16 корпуса 1, соединенными с гидроцилиндром 19, левая часть полости 10 заполняется жидкостью из напорной магистрали.Поршень 3 перемещается в крайнее правое положение и выталкивает жидкость из правой части полости 10 в гидроцилиндр 19 (фиг.2). Прн дальнейшем повороте ротора 2 в положении 5 (табл. 1, фиг.2) левая часть полости 10 оказывается соединенной со сливной магистралью, а правая заперта, в. положении 7 - правая соединена со сливной магистралью, а левая заперта, в положении 9 - левая соединена с гидроцилиндром 19, а правая с напорной магистралью, в положении 11 - левая соединена с напорной магистралью, а правая с гндроцилиндром 19, в положении 13 - левая...

Четырехвалковая клеть

Загрузка...

Номер патента: 1417946

Опубликовано: 23.08.1988

Авторы: Нехаев, Горохов, Мкртычян, Тучина, Ленькин, Мамаев, Илюкович, Король

МПК: B21B 13/10

Метки: клеть, четырехвалковая

...кассет 5 повысоте осуществляется нажимными винтами 9. 3 ОКлеть собирается следующим образом.С помощью перевалочного устройстваи крана (не показаны) нижнийгоризонтальный валок 4 в сборе с подушками 3 35вводится сбоку с неприводной стороныклети и устанавливается в окнах станин 1, На каждую подушку 3 справа исле ва уст ана вливают ся клинья 7 такимобразом, что торцы хвостовиков регу Оливочных винтов 8 упираются во внут 2ренние грани стоек 1 станин, Наклинья 7 устанавливаются кассеты 5с вертикальными валками 6, сверхуснова клинья 7 и, наконец, верхнийгоризонтальный валок 4 в сборе сподушками 2. После сборки клети подушки 2 и 3 кассеты 5 и клинья 7 фиксируются по высоте нажимными винтами 9. При затяжке клиньев 7 и нажимных винтов 9 происходит...

Прокатный валок

Загрузка...

Номер патента: 1417947

Опубликовано: 23.08.1988

Авторы: Урванцев, Шунин, Барг, Офицеров, Рассомахин, Ершов, Чуприн, Толмачев, Приходько

МПК: B21B 27/02

Метки: валок, прокатный

...с их ширинами, прикоторых эффект достигается для минимальной глубины при выполнении про-точек шириной, соответствующей ихнижнему пределу 0,02 й. Соответст,венно увеличение глубины проточкидля сохранения эффекта вызывает необходимость пропорционального возрастания и ширины проточки до верхнегопредела 0,03 й, Выход за верхний предел 0,03 каширины проточки приводит кснижению достигаемого эффекта и придвукратной величине верхнего пределапрактически не оказывает влияния наснижение концентрации напряжений,Расстояния 1 и 1 между проточками определены из условия дополнительного влияния парных проточек наснижение концентрации напряжений,Приэтом верхние пределы 0,025 й и0,015 й ограничены прогрессирующимснижением влияния парных проточек...

Кантователь листов

Загрузка...

Номер патента: 1417948

Опубликовано: 23.08.1988

Авторы: Бондаренко, Белобров, Чехлань, Леоненко

МПК: B21B 39/32

Метки: листов, кантователь

...редуктора Э, на ведомом валу которого жестко закреплены вилки 4. 20На каждой кантующей вилке установлен рычаг-упор 5, верхний конецкоторого закреплен шарнирно на оси6, средняя часть соединена с вилкойпружиной 7, а нижняя часть оканчивается роликом 8.На раме 9 рольганга, установленного рядом с кантавателем и предназначенного для подвода и отвода листов, поверхность которых должна под- ЗОвергаться осмотру, жестко закрепленанаправляющая 10.Кантователь листов работает сле"Дующим образом,Лист, предназначенный для кантовки, подается рольгангом между рабочи.ми поверхностями вилок 4, включается гидроцилиндр,и происходит кантовка листа.По мере подъема вилок 4 рычаги-, .щупоры 5 под действием пружин 7 поворачиваются за счет перемещения...

Рычажный кантователь

Загрузка...

Номер патента: 1418024

Опубликовано: 23.08.1988

Авторы: Засульский, Хрулев

МПК: B21B 39/32, B23K 37/04

Метки: кантователь, рычажный

...образом.При кантовании изделий справа налево левый распределитель 15 устанавливается в позицию 1 и жидкость подается насосом 31 под поршни гидро- цилиндров 11 и сливается в бак 28 нз штоковых камер по трубопроводам 26 и 29, Трубопроводы 12 и 3 при этом надежно разъединены так как линия 18 обратной связи перекрыта распределителем 19 (клапан 17 давле" ния выполняет функцию запорного клалана) Левые рычаги 4 поворачиваоются на угол 96-98 до своего крайнего положения, При работе двухпо 14180244точного насоса 31 одновременно по трубопроводу 41 происходит дозарядка или первоначальная зарядка (при пуске кантователя в работу) гидропневмоаккумулятора 38, так как трубопровод перекрыт в этот период распределителями 15 и 37, При заполненГ ном...
