B21B — Прокатка металла

Страница 194

Прошивной пуансон

Загрузка...

Номер патента: 904814

Опубликовано: 15.02.1982

Авторы: Гусев, Коновалов, Сидоров, Азаров, Нюнько

МПК: B21B 19/04

Метки: прошивной, пуансон

...выступами на наружной поверхности со стороны наконечника, а на внутренней стенке наконечника выполнены ответные пазы для выступов, при этом на внутренней стенке корпуса с противоположной стороны выполнен полуцилиндрический паз, а на трубке - несколько таких же пазов, образующих каждый при стыковке с пазом корпуса гнездо для размещения фиксатора.На фиг. 1 показан предлагаемый пуансон, продольный разрез; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг, 1.Прошивной пуансон содержит корпус 1, сменный наконечник 2 с резьбовым хвостовиком, торсион 3 и фиксатор 4. Во внутренней полости наконечника 2 выполнены про904814 В 2 -Б г,аз 212/14 Тираж 841 Подписиотент, г. Ужгород, ул. Проектная,ВНИИПИФилиал ППП дольные шлицевые...

Ручей валка для пилигримовой прокатки труб

Загрузка...

Номер патента: 904815

Опубликовано: 15.02.1982

Авторы: Зырянов, Хайдуков, Меньшиков, Зеленый, Ериклинцев, Фридман, Давыдов, Седов

МПК: B21B 21/02

Метки: прокатки, ручей, валка, пилигримовой, труб

...определяется в зависимости от тр, где гп - величина подачи, а- коэффициент вытяжки. 6 - диаметр дорна, соответствующийполирующему участку; Рт - диаметр трубы в горячем состоянии 5 - толщина стенки трубы; К - радиус угла центральной дуги полирующего участка;Ь - величина зазора между дорном ивнутренним контуром трубы, равная0,01 К. 40Основным требованием к величине углай является обеспечение необходимой площади поперечного сечения зазора Ь в зоне прямых выпусков. С увеличением зазора Ь возрастает и угол с. Площадь поперечного 4 З сечения, соответствующая минимально допустимому углу А, выражается 0Поскольку внутренний .контур трубы -круг с выпусками, то максимально допустимое значение угла ограниченное требованием незатекания металла трубы...

Устройство для автоматического сбора и регистрации информации о технологических параметрах проката

Загрузка...

Номер патента: 904817

Опубликовано: 15.02.1982

Авторы: Самохатко, Чекулаев, Балон, Омельченко, Зайцев, Нечитайло, Яновский

МПК: B21B 38/00

Метки: информации, сбора, параметрах, технологических, регистрации, проката

...параметров полосы 4 и через импульсные ячейки 7 на входы первой схемы ИЛИ 8. Датчик 9 масштабных" импульсов подключен на один из входов ключа 10, и выход которого подключен на вход счетчика 11 длины. Информационные выходы счетчика 1 через схему 12 перезаписи подключены к регистру 13, который связан с блоком 14 печати. Выход схемы ИЛИ 8 подключен на управляющий вход схемы 12 пере- з записи и управляющий вход блока 14 печати, Кроме того, группа релейных элементов 5, подключенных на один из датчиков технологических параметров проката, например датчик 3, включен на вторую схему ИЛИ 15, з Выход схемы ИЛИ 15 подключен на управляющий вход ключа 10 и через импульсную ячейку 16 на шину сброса счетчика 11,Устройство работает следующим...

Способ контроля неравномерности деформации по ширине холоднокатаных полос на прокатных станах

Загрузка...

Номер патента: 904818

Опубликовано: 15.02.1982

Авторы: Козлов, Коцарь, Яковлев, Пименов, Кузнецов, Крепакова

МПК: B21B 38/00

Метки: деформации, полос, неравномерности, станах, прокатных, холоднокатаных, ширине

...формул следует, что где А - механическии эквивалент теплоты,равный 4180 Дж/ккал;Р - среднее удельное давление;М ЬА - уменьшение сечения после деформа ции (Ь - ширина полосы, 1 Ьуменьшение толщины);1 вьк - коэффициент выхода тепла (- 0 88) напр - скорость прокатки;т - время прокатки;Сп - теплоемкость полосы;бп - масса прокатываемой полосы;Сп - температура полосы.Подставив в формулу (1) массу полосы бп, выраженную через сечение прокатываемой полосы 1 = Ь Ь, скорость прокатки, время, у - плотность прокатываемого металла, т, е, б = 1 Чпрт, получаемСоставитель А. Сергеев Редактор А. Дол инич Техред А. Бойкас Корректор В. Бутяга Заказ 212/14 Тираж 841 Подписное ВНИИ ПИ Государственного комитета СССР по делам изобретений н открытий 113035,...

Устройство для измерения усилия

Загрузка...

Номер патента: 904819

Опубликовано: 15.02.1982

Авторы: Лаврентьев, Витриченко, Ломаев, Штин

МПК: B21B 38/08

Метки: усилия

...иим центрами мембран 6, укрепленных по торцам цилиндра 5. Иежду точками соединения мембран 6 с сердечЗ 0 ником размещены обмотки 3 и 4.904819 формула изобретения Составитель Н.НадеждинаТехред 3, фанта Корректор А.Дзятко Редактор А.Долинич Тираж 841ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская набд, 4/5 Подписное Заказ 215/15филиал ППП .Патент, г. Ужгород, ул. Проектная, 4 Поворот цилиндра 5 Фиксируется фиксаторами 7, жестко закрепленными на упругом элементе с помощью винтов 8 и гаек 9. Измерительная обмотка 4 подключена к регистрирующей аппаратуре. 5Устройство работает следующим образом.Напряжение создает в обмотке 3 переменный ток, вследствие чего сердечник 2 перемагничивается. Скачки 10...

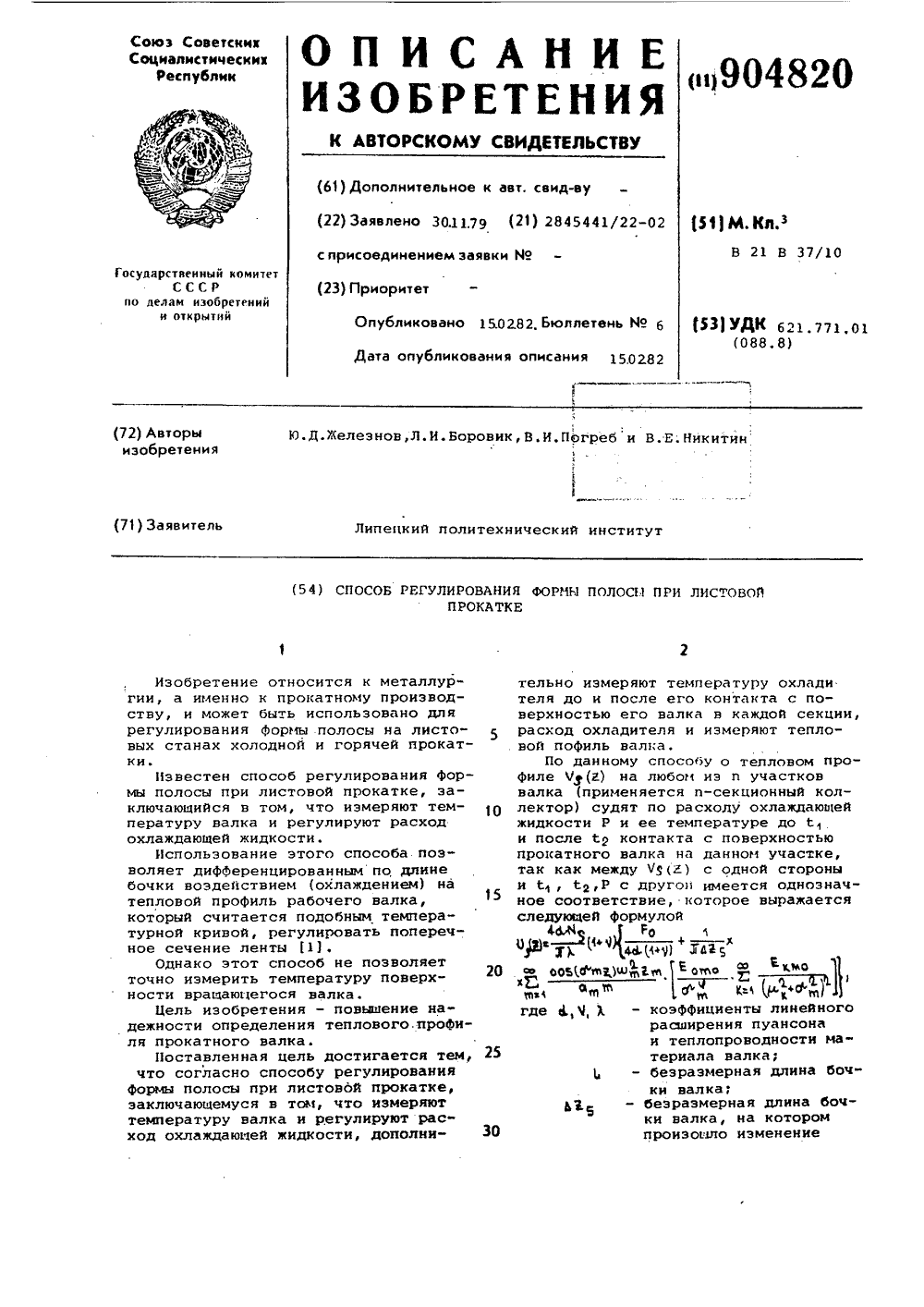

Способ регулирования формы полосы при листовой прокатке

Загрузка...

Номер патента: 904820

Опубликовано: 15.02.1982

Авторы: Погреб, Боровик, Железнов, Никитин

МПК: B21B 37/32

Метки: листовой, прокатке, полосы, формы

...температуры охлаждающей жидкости до 1 и после 1ее контакта с поверхностью прокатного валка и расхода охладителя Р передаются .в блок б, где происходит вычисление теплового профиля на В -ом участке валка. Затем если, например, необходимо иметь тепловой профиль всего валка на некотором среднем уровне, происходит вычисление среднего значения теплового профиля всего в блоке 7. В блоке 8 значение теплового профиля на данном участке сравнивается со средним значением. И если разница превосходит допустимую , то в блоке 9 вычисляются изменение расхода охладителя, необходимое чтобы вывести тепловой профиль на данном участке на некоторый средний уровень М, Аналогично работает схема и в том случае, еСЛи требуется иметь не равномерный тепловой...

Опора ролика рольганга прокатного стана

Загрузка...

Номер патента: 904821

Опубликовано: 15.02.1982

Авторы: Бобров, Калетин, Матвеев

МПК: B21B 39/00

Метки: прокатного, рольганга, опора, ролика, стана

...корпуса подшипника при егоамортизации, выполненный в виде планок,монтированных на стойке, планки ограничителя обратного хода корпуса подшипника размещены в сквозных горизон тальных пазах, выполненных в вертикальных направляющих корпуса подшипникаи стойки, причем зазор между плоскостью планки ограничителя обратногохода корпуса подшипника и нижней 30 плоскостью горизонтального паза вЯвертикальных направляющих стойки больше хода амортизатора.На фиг.1 показан ролик рольгангаР в разрезе; на фиг.2 - вид А на фиг.1; на фиг.3 - разрез Б-Б на фиг.2.Опора ролика рольганга содержит 5 стойку 1 рольганга с вертикальными направляюцими, на которых выполнены горизонтальные пазы и корпус подшипника 2,который также имеет вертикальные направляющие с...

Устройство для сплошной зачистки круглого проката

Загрузка...

Номер патента: 904822

Опубликовано: 15.02.1982

Авторы: Гапонов, Уусталу, Познанская, Дорофеев, Кобылинский, Тальвинг, Варма

МПК: B21B 45/04

Метки: зачистки, круглого, сплошной, проката

...с барабаном 4вращаются и узлы конических колес15 и конических валов-шестерен 16. Вследствие этого направляющие Ролики 19 обкатывают"я вокруг обрабатываемой трубы 22, поддерживая ее в зонеобработки. Кроме того, два вала-шестерни 16 а и 1 бг связаны с расположенОными по обе стороны от заготовки с которым находятся две диаметрально расположенные конические сателлитные шестерни 9, через зубчатые передачи 10-11 и 12-13 связанные с двумя соосными торцовыми иглофреэами 14. По обе стороны от иглофреэ на одной оси 10 со стаканами 2 и 3 в барабане 4 симметрично закреплены два конических колеса 15. В контакте с кажем колесом 15 находятся четыре конических вала-шестерни 16, три из которых )5 16 а, 16 б, 1 бв равномерно расположе" ны по окружности и...

Способ определения катающего диаметра валков со сложными калибрами

Загрузка...

Номер патента: 907390

Опубликовано: 23.02.1982

Автор: Хуторянский

МПК: G01B 5/08, B21B 1/08

Метки: валков, сложными, диаметра, калибрами, катающего

...неравномерного нагрева заготовки на кривизну раската,Образцы прокатывают в холодном состоянии. Физицеское подобие горяцей прокатки Обеспечивает прокатка в холодном состоянии, По мере снижения температуры, при горячей прокатке увеличивается сопротивление деформацииметалла, что наблюдается также припрокатке алюминия в холодном состоянии, правда в результате упроцнения(наклепа).Таким образом, при прокатке такого образца в валках, имеющих одинаковую линейную скорость, выходящий раскат будет равным, т. е, радиус егокривизны будет равен бесконечности,Рассмотрим вариант реализации способа, при котором разность линейныхскоростей валков достигают изменением угловой скорости валков,В клеть с индивидуальным приводомкаждого валка заваливают...

Способ прокатки швеллеров

Загрузка...

Номер патента: 908430

Опубликовано: 28.02.1982

Авторы: Тубольцев, Чередниченко, Гелерман, Полатовский

МПК: B21B 1/08

Метки: швеллеров, прокатки

...приводные. Движение раската через устройство осуществляется посредством роликов рольганга благодаря силам трения, возникающих между раскатом и роликами рольганга при производстве швеллеров на линейных станах, и посредством валков клетей на полунепрерывных и непрерывных стенах. Величина деформации наружных углов раската зависит от величины обжатия стенки и полок в универсальном калибре. Изменяя величину обжатия стенки и полок в чистовом универсальном калибре, изменяют и величину деформации по биссектрисе наружных углов раската. Обжатие по стенке в универсальном калибре равно Ьс(=0,3 мм., по полкам Ы=0,6 мм. При данных обжатиях стенки и полок в универсальном калибре перед универсальным калибром внешние углы профиля получают деформацию в...

Рифленый лист

Загрузка...

Номер патента: 908431

Опубликовано: 28.02.1982

Авторы: Чаплыгин, Ефимов, Грудев, Полатовский, Бахтинов, Карюков, Сорокин, Лиханский, Белянский, Поляков, Левченко, Голубев, Кострица

МПК: B21B 1/38

Метки: лист, рифленый

...однако наличиедо основания полуконуса (торца), расположенного к плоскости листа под углом 85-95, обеспечивает повышение сцепляемости с давящей поверхностью и внедрения рифа в нее, чем при рифленом листе чечевичной и ромбической формы, за счет чего проис- и ходит улучшение фрикционных свойств рифленого листа. Естественно, что предлагаемый лист менее металлоемок, чем листы чечевичной или ромбической формы за счет меньшего сечения ребра в продольном и поперечном сечениях (фиг. 2). Оптималь- З 0 ной высотой и длиной выполнения рифа является отношение высоты рифа к длине его основания, равное 0,3 - 0,5. Отношение высоты рифа 1: к длине основания Р 4, равное 0,3, выбирается из условия минимально возможного сцепления рифа с давящей З...

Способ редуцирования труб с натяжением

Загрузка...

Номер патента: 908433

Опубликовано: 28.02.1982

Авторы: Кирвалидзе, Онищенко, Дубинский, Коробочкин

МПК: B21B 17/14

Метки: труб, натяжением, редуцирования

...внутренней поверхности средней части трубы.При прокатке концов подготовленной таким образом трубы в очаги деформации всех валковых калибров клетей редукционногостана, за исключением двух-трех первых и двух-четырех последних, подают технологическую смазку. Прокатка средней части трубы производится без смазки или с менее эффективной технологической смазкой. Это осуществляется с помощью специально созданной установки для подачи технологической смазки. Установка снабжена двумя емкостями: одна для смазки, подаваемой при прокатке концов, другая для менее эффективной смазки, подаваемой при прокатке средней части трубы. 4Предлагаемый способ опробован на 22-клетевом редукционном стане автоматической установки 140 при прокатке труб 108 х 12 мм...

Технологический инструмент редукционного стана

Загрузка...

Номер патента: 908434

Опубликовано: 28.02.1982

Авторы: Давыдов, Седов, Меньщиков, Зырянов, Халамез, Зеленый, Фридман, Хайдуков, Никитюк

МПК: B21B 17/14

Метки: стана, технологический, инструмент, редукционного

...а радиусы этих дуг равны величине (К, - г) . Таким образом строятся все калибры инструмента редукционного стана. От калибра к калибру меняются расчетные высоты Н и ширины В калибра, меняется положение центров радиусов К о на осях калибра, меняется положение центра радиуса сопряжения г этих дуг, а сами величины Ко и г не меняются.Деформирование трубы технологическиминструментом редукционного стана осуществляется следующим образом.Как пример рассмотрим редуцированиев пяти клетях заготовки радиусом 21, 5 мм до готовой трубы радиусом 17,5 мм. При этом суммарное обжатие по диаметру 18%, а обжатия в первой клети составляют 4/,; во второй и третьей бо/о; в четвертой 4 /О и в пятой обжатия нет., а происходит выравнивание периметра трубы....

Технологический инструмент стана винтовой прокатки

Загрузка...

Номер патента: 908435

Опубликовано: 28.02.1982

Авторы: Потапов, Ефименко, Зимин, Михайлов, Харитонов

МПК: B21B 19/02

Метки: технологический, прокатки, стана, винтовой, инструмент

...сдвиговые деформации, которые осуществляют проработку структуры металла, получают развитие в значительно меньшей степени, чем в кольцевой области.При этом в осевой зоне заготовки устраняется в основном пористость. Таким образом, в этой части (сечение А - А) деформ ируемый металл характеризуется проработанной периферийной зоной, распространяющейся на определенную глубину, и осевой зоной, структура которой уплотнена,но раздроблена в значительно меньшей степени.В результате измельчения зерен и уплотнения, т. е. предварительной проработкиструктуры металла в начале очага деформации повышается его технологическая пластичность. При движении заготовки в осевом направлении из-за различия углов наклона гребней 4 и 6 линеек к их основаниям5 и 7...

Клеть для пилигримовой прокатки труб

Загрузка...

Номер патента: 908436

Опубликовано: 28.02.1982

Авторы: Федоров, Никитин, Братус, Полянский

МПК: B21B 21/00

Метки: труб, пилигримовой, прокатки, клеть

...пилигримовой прокатки труб позволяет повысить долговечность клети путем уменьшения амплитуды высокочастотной составляющей моментов сил упругости в валопроводах привода, В этом случае составляющая момента, соответствующая переменному моменту инерции, практически компенсирует величину момента статической нагрузки, что позволяет значительно уменьшить величину амплитуды высокочастотной составляющей моментов сил упругости и тем самым обеспечить величину коэффициента динамичности, близкую к единице, что приводит к значительному уменьшению моментов нагрузки на валах и шпинделях.На чертеже изображена кинематическая схема клети с приводом.Клеть для пилигримовой прокатки труб содержит пару рабочих горизонтальных валков 1, их привод вращения с...

Способ производства труб

Загрузка...

Номер патента: 908437

Опубликовано: 28.02.1982

Авторы: Павловский, Уринсон, Якубович, Пляцковский, Коробецкий, Калибатовский, Якшин, Осипенко, Спирин, Угрюмов

МПК: B21B 23/00

Метки: производства, труб

...процесса прокатки на пилигримовом стане.Способ осуществляют следующим образом. После нагрева до температуры деформации слитки поступают на прошивной стан поперечно-винтовой прокатки, в котором прошиваются в гильзы заданных размеров. Слиток задается в валки прошивного стана донной частью, которая имеет более высокое качество по сравнению с усадочной частью, уходящей в пильгерголовку. Деформация слитка в гильзу на прошивном стане осуществляется с вытяжкой )ц,. При этом в процессе деформации слитка во входном конусе без оправки и последующей деформации на оправке на внутренней поверхности переднего конца гильзы на длине 1= - Рп образуются дефекты в виде трещин и плен. Затем гильзу данным концом задают на пильгерную прокатку, где...

Устройство для охлаждения валков прокатных станов

Загрузка...

Номер патента: 908438

Опубликовано: 28.02.1982

Авторы: Бобриков, Савенков, Недосекин, Лукашевич, Шломчак, Беда

МПК: B21B 27/06

Метки: прокатных, валков, охлаждения, станов

...расчетом, чтобы расщепленная нижняя полоса 12 прокатываемого металла 13 не смогла пройтимежду поверхностью нижнего валка 14и коллектором 1, Рычаг 3 имеет возможность поворачиваться в вертикальной плоскости вокруг оси О основания 4, на котором установлен упор6. Рычаг 3 соединен с основанием 4при помощи пружины 5, С коллектора1 охладитель подается на поверхностькалибра нижнего валка 14. Прокатываемый металл 13 при окове нижнего14 и верхнего 15 валков раздваиваетсяна две полосы (нижняя полоса 12 иверхняя полоса 16).Устройство работает следующим образом,При раздвоении переднего концапрокатываемого металла 13 конец нижней полосы 12,загибаясь вниз, начинает оковывать нижний валок 14,а конец верхней полосы 16, загибаясьвверх, оковывает верхний...

Механизм установки нижнего валка прокатной клети

Загрузка...

Номер патента: 908439

Опубликовано: 28.02.1982

Авторы: Кожухов, Потапенков, Касперович, Онищенко

МПК: B21B 31/30

Метки: механизм, установки, валка, нижнего, клети, прокатной

...болтов 16,ввернутых в торец клина, регулировочных болтов 17, ввернутых в подвижную пластину. При этом, на нижних гранях боковых выступов пластины имеются скосы 18, выполненныепараллельно скосам 19 на переднихконцах подвижных штоков.Механизм установки нижнего валкаработает следующим образом,В исходном положении управляющийзолотник 2 соединяет полость цилиндра 6 опускания валка со сливной магистралью и пружины 15 вместе с регулировочными болтами 16 удерживаютподвижную пластину 14 с соединенными с ней подвижными штоками 12 и 13на расстоянии Д от торца клина,величина которого регулируется болтами 16, В таком положении подвижныештоки не пРепятствуют отгусканиюподвижной зубчатой планки 7 иона пружинами 9 удерживается взацеплении с неподвижной...

Вкладыш головки универсального шпинделя

Загрузка...

Номер патента: 908440

Опубликовано: 28.02.1982

Авторы: Шумахер, Хлопонин, Чиченев, Кудрин

МПК: B21B 35/14

Метки: вкладыш, головки, универсального, шпинделя

...поверхность 2 двойной кривизны и плоскую поверхность 3 (фиг,1) длиной а с отверстием 4. Наибольшая толщина вкладыша Ь смещена относительно центра плоской поверхности на величину с и расположена в точке д, Величина с не может быть больше 0,5 а, а при С -: 0,1 с. вкладыш практически совпадает со своим прототипом, который показан штриховой линией и наибольшая толщина которого расположена в точке д . Для пояснения работы вкладыша. (Фиг, 2 и 3) показаны лопасть 5, вилка шпинделя 6 и сухарь 7 При этом взаимное расположение вилки шпинделя, вкладышей и лопасти при передаче крутящего момента в направлении М в нереверсивной валковой машине с лопасти 5 на вилку 6 принимают таким, как показано на фиг,2.Вкладыш головки универсального...

Устройство для контроля и регулирования вытяжки непрерывно движущейся металлической полосы

Загрузка...

Номер патента: 908441

Опубликовано: 28.02.1982

Авторы: Мельников, Барков, Цырлин, Никлевич, Семенов, Радин

МПК: B21B 38/00

Метки: полосы, металлической, движущейся, непрерывно, вытяжки

...произведением коэффициентов передачи составляющих ее звеньев, в том числе произведением коэффициентов К и К. Учитывая вышеизложенное, контурный коэффи-. циент системы регулирования вытяжки, включающей предлагаемое устройство, не зависит от коэффициента передачи Кп, следовательно от сечения, скорости движения и вытяжки полосы.Введение в известную совокупность признаков датчика натяжения полосы блока задержки, двух устройств деления и новых связей обеспечивает автоматическую стабилизацию контурного коэффициента системы, оптимальную по точности и быстродействию настройку регулятора вытяжки. Таким образом, достигается высокое кацество регулирования в широком диапазоне вариаций технологических параметров и номенклатуры металлической...

Устройство автоматического торможения проката до заданной скорости

Загрузка...

Номер патента: 908442

Опубликовано: 28.02.1982

Авторы: Бигун, Максимчук

МПК: B21B 37/46

Метки: заданной, торможения, проката, скорости

...коррекции кода пути 1,н т .от датчика 3 угла поворота прокат- зоных валков на выцитающий вход реверсивного счетчика 5 до тех пор,пока скорости 7 л и 1 в не сравняются и с инверсного выхода схемы 12сравнения на .второй вход схемц И 1035не поступит сигнал логического "0",В момент остановки прокатного двигателя на выходе схемы 11 сравненияпоявится сигнаг, логической "1", который поступит на первык вход схемыИ 16, на втором входе которой присутствует сигнал логической "1","Начало торможения", и на вцходе схемы И 16 появится импульс, длительность которого равна времени сраба 45тывания триггера 28, Этот импульспоступит на вход "Запись блока 13памяти и запишет код 1 п.н.т с регистра 19 и скорретированный код 1.,с выхода реверсиьного...

Система управления нажимным механизмом прокатного стана

Загрузка...

Номер патента: 908443

Опубликовано: 28.02.1982

Автор: Костенко

МПК: B21B 37/58

Метки: прокатного, стана, нажимным, механизмом

...сигналом управления имеет место только при отсутствии сигнала науправляющем входе схемы 15 блокировки. Этот запрешающий отработкусигнал поступает с выхода дополнительной схемы 11 запрета, в том случае, когда на ее первом входе имеется сигнал наличия усилия прокатки металла в валках, а на второй еевход не поступает через схему ИЛИ 10 1 осигнал со второго выхода регистра9 или формируемый дополнительнымпреобразователем 8 код-временной интервал импульс, Длительность данного импульса пропорциональна значению 15 , кода на первом выходе регистра 9,передний фронт совпадает с моментом начала формирования аналоговогосигнала управления в блоке 2 позиционного регулирования. гоПри каждом занесении уставки вблок 2 позиционного регулированиятриггер...

Способ определения непрокатанной длины слитка в функции угла поворота прокатных валков и устройство для его осуществления

Загрузка...

Номер патента: 908444

Опубликовано: 28.02.1982

Авторы: Максимчук, Бигун

МПК: B21B 38/00

Метки: функции, слитка, длины, угла, поворота, прокатных, непрокатанной, валков

...слиткапо сигналу с инверсного выхода датчи.ка наличия металла в прокатных вал"ках, поступающему на вход "Запись"блока памяти.Адрес ячейки блока памяти устанавливается по коду номера пропуска,поступающему с клемм "Номер пропуска" устройства управления прокатного стана,908444 30 Полученное значение текущей непрокатанной длины слитка,. кроме преимуществ, присущих предлагаемомуспособу, не содержит также погрешности установки датчиков начала 5и конца базового участка.Определение текущей непрокатанной длины слитка в функции угла поворота прокатных валков в соответствии с предлагаемым способом осуществляется следующим образом.Измеряют непрокатанную длину слитка в функции угла поворота прокатных валков от конца базового участкадо оси...

Устройство регулирования ширины горячекатаных полос

Загрузка...

Номер патента: 908445

Опубликовано: 28.02.1982

Авторы: Перепадя, Ковалев, Коновалов, Руденко, Литвинова, Лысенков, Оробцев

МПК: B21B 37/16

Метки: полос, ширины, горячекатаных

...Выход блока 28 через первый вход третьего ключа 29соединен со входом четвертого блока 1530 запоминания, выход которого соединен с входом блока 22 управленияположением нажимных винтов клети 27.Устройство работает следующимобразом, 20При входе переднего конца полосыпод измеритель 1 температуры замыкается контакт реле Р в цепи между усилителем 3 и блоком 4 запоминания. Такое состояние схемы сохраняется в 25течение 1-2 с. При этом сигнал измерителя 1, проходя через фильтр 2и усилитель 3, запоминается в блокеЗатем цепь между усилителем 3и блоком 4 разрывается. С этого 30 Ц 1момента сигнал блока 4 служит для определения отклонений температурыпо длине полосы от температурыпереднего конца полосы. При наличииразности температур между...

Гидроэлектрический датчик

Загрузка...

Номер патента: 908446

Опубликовано: 28.02.1982

Авторы: Полоник, Онищенко

МПК: B21B 38/00

Метки: гидроэлектрический, датчик

...полюс источника питания через резисторы и усилители соединен с цилиндрическими электродами, с первым плоским электродом непосредственно, а второй голюс источника питания заземлен. На чертеже приведен гидроэлектрический датчик.Датчик содержит патрубок 1, соединенный с фланцем 2, электрод 3из металлической сетки, диэлектрический патрубок 4, миниатюрный повысоте цилиндрический электрод 5,диэлектрический патрубок 6, миниатюрный цилиндрический электрод 7, диэлектрическую насадку 8, струю 9,контролируемый прокат 10, рольганг11, усилители 12 и 13, нагрузочныерезисторы 14 и 15,источник 16 электрического питания,Устройство работает следующим об.разом.Электропроводная жидкость из питающей магистрали по патрубку 1поступает с некоторым избыточным...

Способ регулирования процесса горячей прокатки металлических полос

Загрузка...

Номер патента: 908447

Опубликовано: 28.02.1982

Авторы: Наугольникова, Марков, Мазур, Левченко, Фельдман, Приходько, Медведев, Фирсов

МПК: B21B 37/00

Метки: полос, металлических, прокатки, горячей, процесса

...прокаткинеобходимо учитывать ряд существенных для технологии и обеспечения 45качества обстоятельств, основнымииз которых являются сохранение максимальной пластичности стали притемпературе деформации и изменениев структурном состоянии стали после 50деформации.Рри относительно стабильной схеме деформации на широкополосныхстанах задача оптимильного регулирования процесса горячей прокатки полос сводится к установлению оптимального соотношения между составомстали и температурами конца прокатки и смотки.Задачи такого плана,1 9Приведенная последовательностьвычислений производится на ЭВМ позаранее разработанной программе,а в качестве исходных данных необходимо задать лишь, химический состав конкретной стали. Поэтому вычис.ление Е может...

Способ уменьшения неравномерности хода шпинделей прокатного стана и устройство для его осуществления

Загрузка...

Номер патента: 908448

Опубликовано: 28.02.1982

Автор: Файнберг

МПК: B21B 37/60

Метки: уменьшения, шпинделей, стана, неравномерности, прокатного, хода

...вследствие чего суммарная неравномерность хода системы нижний валок - слиток - верхний валск оказывается скомпенсированной. зоУказанная на фиг,2 полная компенсация неравномерности хода при взаимном рассогласовании шпинделей в 90 мех.град. и связи валков через прокатываемый металл имеет место для индивидуального электропривода вертикальных валков, когда моменты инерции линии приводов левого и правого валков и углы наклона их шпинделей всегда при работе равны (фиг.3) . 4 рДля индивидуального электропривода горизонтальных валков равенство углов наклона шпинделей может иметь место только в одной точке, поскольку при перестановке верхнего валка 45 угол наклона верхнего шпинделя меняется, Кроме того, из-за наличия промежутоцного вала,...

Устройство определения относительного обжатия полосы в прокатной клети

Загрузка...

Номер патента: 908449

Опубликовано: 28.02.1982

Авторы: Ландис, Парфенов, Демин, Пронякин, Калачев, Купор, Савченко

МПК: B21B 38/00

Метки: прокатной, относительного, обжатия, полосы, клети

...кодов ,элементы И 27 и 28, элемент НЕ 29,триггер 30, регистрирующий прибор 31.Устройство работает следующим образом. 20В исходном положении счетчики и регистры установлены в нулевое состояние. При входе голОвной части полосы в Кклеть по сигналу датчика 1 наличия металла блок 6 управле ния откроет. элемент И 10, который пропускает импульс с выхода делителя 8 частоты на вход первого счетчика 16 через элемент ИЛИ 13 в течение интервала времени С прохождения 30 межклетевого промежутка Ьп.ДЬЧ,9 6пения откроет элемент И 9.по сигналу датчика 2 наличия металла в К-ой клети.Когда код счетчика 16 сравнивается с кодом регистра 19, на выходе схемы 24 сравнения кодов появляются импульсы с частотой Е = которыеИ поступают на входы счетчиков 17...

Устройство для автоматического центрирования полосы при прокатке

Загрузка...

Номер патента: 908450

Опубликовано: 28.02.1982

Авторы: Белянский, Шаталов, Железнов, Григорьян, Басуров

МПК: B21B 37/38

Метки: полосы, центрирования, прокатке

...блока 2 сигналравен нулю, поэтому и на выходе блока 4 сложения сигнал равен нулю,нулевой сигнал со второго выхода блока4, проходя логический элемент НЕТ,включает второй ключ 9 и замыкаетцепь от второго вычитающего блока 12до систем 5 и 7 управления приводаминажимных винтов. Если на выходе блока 12 сигнал также нулевой, то сигнал на вход систем управления приводами нажимных винтов не поступает.Если не равны величины сигналов,снимаемых с датчиков 10 и 11 давления под правым и левым нажимнымивинтами, характеризующие несимметричную нагрузку на рабочие валки под действием систем противоизгиба и до5 9 О 84 полнительного изгиба рабочих валков при наличии несимметричного искажения профиля полосы, то на выходе вычитающего блока 12...

Устройство управления приводом секции отводящего рольганга

Загрузка...

Номер патента: 908451

Опубликовано: 28.02.1982

Авторы: Пак, Белянский, Поляков, Карюков, Котлюба, Швыдков

МПК: B21B 37/46

Метки: приводом, отводящего, рольганга, секции

...датчика 3 наличияметалла на рольганге и отсутствииметалла в моталке на выходе элемента К 4 появляется сигнал и открывается ключ 2, В результате сигналот задатчика 1 скорости через инвертирующий усилитель 7 поступает с 25обратным знаком на вход регулятора8 скорости и складывается там ссигналом, поступающим от задатцика1 скорости. При этом задание регулятору 8 скорости уменьшается, в ре- Зозультате чего секция рольганга снижает скорость. Так как датчик наличияметалла на рольганге установлен наопределенном расстоянии от тянущихроликов (это расстояние определяетсяв процессе наладки устройства), тоторможение полосы начинается дозаправки полосы в тянущие ролики имоталку, В результате сил трения,возникающих между нижней поверхностью полосы и...
