Автомат для сортировки шаров

Загрузка...

Номер патента: 1333425

Опубликовано: 30.08.1987

Авторы: Есенбаев, Гаипов, Сейткулов

МПК: B07C 5/04

Метки: сортировки, автомат, шаров

...машино строении и может быть использованодля сортировки шаров, например. вподшипниковой промышленности.Цель изобретения - повышение качества сортировки,На фиг.1 изображен автомат, общийвид," на фиг.2 - то же, вид сверху,Автомат содержит бункер 1, основание 2, на котором установлен электромагнитный вибратор 3, плиту 4, ккоторой крепится механизм 5 сортировки, состоящий иэ установленных подуглом с к горизонту двух линеек, образующих сортировочную щель, переменной ширины, Рабочие поверхности линеек наклонные. Плита 4 крепится к основанию 2 с помощью наклонных пружин6. Снизу к механизму 5 сортировкиприкреплены лотки 7, которые отводятотсортированные шары в соответствующие емкости 8,Автомат для сортировки работает 25следующим образомИэ...

Способ сортировки деталей, имеющих форму тел вращения, и устройство для его осуществления

Загрузка...

Номер патента: 1335331

Опубликовано: 07.09.1987

Авторы: Коваленко, Антонов, Злобин

МПК: B07C 5/04

Метки: имеющих, вращения, форму, тел, сортировки

...поповерхности колодки 8 так, что отверстия деталей надеваются на упоры 9.Годные детали выпадают вне зоны колодки Я. Детали без отверстия проскальзывают относительно упора 9 ипроходят меньший путь. При совмещении таких деталей с пазом 10 они выпадают в зоне колодки 8, 2 с и 13 и,ф-лы, 2 ил. ободом 4 и обкатываются по поверхности колодки 8. При попадании первогоотверстия в детали 7 на упор 9 детальобкатывается без скольжения. Так как 5 угловая скорость барабана 2 большеугловой скорости центра детали, тоустанавливается первоначальное положение паза 10 в резиновом ободе 4 иво фланце 3 так, что он при отсутствии проскальзывания совмещается ссортируемой деталью 7 после выходаее из зоны колодки 8. Это эонагодных изделий.При отсутствии хотя...

Устройство для браковки пиломатериалов

Загрузка...

Номер патента: 1337153

Опубликовано: 15.09.1987

Авторы: Лопатин, Гладышев

МПК: B07C 5/14

Метки: браковки, пиломатериалов

...2 схематически изображено устройство для браковки пиломатериалов; на фиг 3 - вид А на фиг.2.Устройство содержит подающийтранспортер, состоящий из ведущеговала 1, приводных 2 и ведомых 3 звездочек, свободно посаженных на вал 4,цепных контуров 5 с упорами 6, неменее двух браковочных мест командоаппарата 7 с путевыми выключателями8, отсекателя, состоящего из пневмоцилиндра 9, рычагов 10, жестко закрепленных на валу 11, механизма поштучной выдачи, состоящего иэ жесткозакрепленных на валу 4 дисков 12 срадиально расположенными лопастями13, приводной звездочки 14, постоянного для данной ширины пиломатериалаупора 15, роликовой наклонной шины 16.Командоаппарат 7 с закрепленнымина его корпусе по окружности путевыми выключателями 8, число...

Устройство для сортировки по весу штучных предметов

Загрузка...

Номер патента: 1341103

Опубликовано: 30.09.1987

Автор: Лапшинов

МПК: B65B 21/04, B07C 5/22

Метки: сортировки, штучных, весу, предметов

...легкая конусная часть минует отверстие люка 13, который открывается дном бутылки, Бутылка падает с небольшой высоты дном на транспортер,Аналогично попадают в емкости 19 и 20 полупустые и пустые бутылки. Стеклобой следует до своего отверстия 16, так как его вес всегда меньше веса целой бутылки. Стружка минует все три люка (фиг, 1), частично может попасть в стеклобой, но ее выбрасывает центробежной силой по кривой поверхности кожуха в отверстие 17 и затем в емкость 11.Когда бутылка идет пробкой вперед, она может ей задеть за последующий край обреза люка в лотке 4 и затормозиться. Во избежание этого край люка имеет вращающийся валик 24, который способствует беспрепятственному падению бутылки дном вниз. Кинематика движения бутылки...

Устройство управления

Загрузка...

Номер патента: 1342536

Опубликовано: 07.10.1987

Авторы: Чеховей, Латышев, Шеберстов

МПК: G05B 19/44, B07C 5/00

...элемента.13 памяти и отключает его. Сигнал на одном из входов элемента И 2 исчезает, поступление импульсов от генератора 1 импульсов на вход счетчика 5 прекращается.Первый счетный выход счетчика 5 импульсов не подключен и в течение одного периода состояние выходов устройства не меняется, т,е, исполнительные механизмы 19-21 не меняют своего исходного состояния. Это время необходимо для того, чтобы предмет 16 успел попасть на приемный элемент весоизмерителя 18 и успокоиться.Второй, третий, четвертый выходы счетчика 5 импульсов подключены к входам элемента ИЛИ 6, поэтому при поступлении на вход счетчика 5 второго, третьего, четвертого импульсов (т.е, в течение времени, необходимого для работы весоизмерителя 18) на выходе элемента ИЛИ 6...

Автомат для контроля и сортировки гнезд штепсельных разъемов

Загрузка...

Номер патента: 1342537

Опубликовано: 07.10.1987

Авторы: Козюк, Ковтун, Койло, Нестеренко

МПК: B07C 5/344

Метки: сортировки, разъемов, штепсельных, гнезд, автомат

...устройства 12, датчиков 13 и 14.При переходе кассет-спутников 7 напозицию отбраковки гнезда 16 переходят с опорной поверхности направляющей 24 на плоскость приводных шиберов 22 и после остановки кассет-спутников 7 от кулачка 33 через рычаг 32и тягу 31 движение передается на крон.штейн 30, а вместе с ним к штокам 18со штырями 19,В начале движения колонки 27 находятся под действием пружины 28 вверхнем положении, и так как пружина29 больше по усилию, чем пружина 28,то под действием кронштейна 30 вначале сжимается пружина 28 и планка 46перемещается до упора В стойку 26,при этом втулки 47 своими конусамицентрируют гнезда 6,При дальнейшем опускании кронштейнов 30 сжимаются пружины 29, измерительные штыри 19 входят во втулки...

Устройство для приема белья на приемных пунктах прачечных

Загрузка...

Номер патента: 1344431

Опубликовано: 15.10.1987

Авторы: Шнеерсон, Валюкевич, Рыбин, Тимофеев

МПК: B07C 1/00

Метки: приема, прачечных, белья, пунктах, приемных

...46 циклов. Инверсный выход триггера 47 соединен с К-входом триггера 48, выход которого соединен с вторым выходом формирователя 46 циклов. Выход логического элемента И 52 соединен с входом логического элемента И 53, выход которого соединен с С-входом триггера 47. Выход триггера 48 соединен с входом логического элемента И 54, выход которого соединен с )х-входам и триггеров 47 и 51. Инверсный выход триггера 47 соединен с К-входом триггера 48. Выход триггера 48 соединен с входом логического эле. мента И 54, а его инверсный выход - с вторым выходом формирователя 46 циклов. Выход триггера 51 соединен с входом логического элемента И 57, выход которого через формирователь 59 импульсов соединен с 1 х-входом триггера 49. Выход триггера 49...

Устройство для распознавания изделий

Загрузка...

Номер патента: 1344432

Опубликовано: 15.10.1987

Авторы: Бунт, Костюк, Брагин, Зеленина

МПК: B07C 5/10

Метки: распознавания

...случае (аветки датчика. К схеме И 4 поступает тактовый сигнал опроса датчиков, вырабатындсчый кчму)атцром 2 на каждый опрос 45,д тч и кон. с)ирцс датчиков осуцествляется кочмутаторол 2 с частотой, задаваемой генератором 1,) тактовых импульсов при подаче сигнала 11 чс к, разрешающего прохождение тактовых илнульсов через схему И 20 и счетчик 18, обеспечиваюций деление частоы с гнердторз с коэффициентом деления и+2, гле п число опрашиваемых датчиков Код со счетчика 18 преобразуется дешифра тор(м 17 3 позиционный код, солержащий 1 в цлшч разряде, соответствук)шем номеру опрашиваемого датчика. Код с дешифрагорз 17 нстунает на схемы И 16, Обеспечивая прохождение информационного сигнала с опрашиваечого датчика через схему ИЛИ 5 на выход...

Способ сортировки длинномерных изделий

Загрузка...

Номер патента: 1344433

Опубликовано: 15.10.1987

Авторы: Клименко, Буров

МПК: B07C 5/14, B65G 59/10

Метки: длинномерных, сортировки

...в ее вершинной части тяговым цепным органом 2 с треугольными толкателями 3 В другом случае в качестве тягового органа может быть использован шнек. С боковых сторон стенкиразмещены лесонакопители 4 и 5.Способ заключаетс в том, что пакет лесоматериалов 6, выравненный по комлевому горцу, грейферцым захватом 7 уклддываюг на ребро трехгранной призмы-стенкипол прямым углом к ее цролольцой оси, причем так, чтобы центр тяжести пакета (грейфера) примерно совпадал с цролольной осью ленки(фиг.).Ослс раскрытия грейферцого захвата 7 цдхолягциеся в пакете хлысты в зависимостц ог цх длины и расположения их центра тяжесгц одним цз своих коццтов опускаются в накопители 4 и 5. Грц этом ллицномерцые хлысты, у которых центр тяжести смещен влево...

Устройство для сортировки изделий по качеству поверхности

Загрузка...

Номер патента: 1348003

Опубликовано: 30.10.1987

Авторы: Битюков, Попов, Авцинов

МПК: B07C 5/04

Метки: сортировки, поверхности, качеству

...вид; нд фиг,2 - схема обрдзонд- .Ония воздушной прослойкизделием; на фиг.3 - то же, под бракованным изделием.Устройство содержит усеченный конус 1 с наклоннымц соплами 2, неподвижньп полый уланливатель 3 с наклонными соплами 4, В нижней чася улдвлиндтеля 3 расположены каналы 5, которые с помощью пневмокамеры 6 с.вяэдны с соплами 2 и 4. Пненмокамерд 6жестко связана с конусом 1 и кицемдтически - с приводом 7 вращения.Устройство работает следующим образом,Изделия транспортером 8 поштучцо 26подаются во внутреьппяю полость конуса 1, который олучдет вращение отпривода 7, Через кдцс/и 5 сжатьИ воздух поддетс.я в пненмокдмеру 6. Воз-.дух, истекдя из сопл 2 и 4, созддет 30воздушную прослойку толщиной Ь поизделием, Гсли качество...

Устройство для сортировки изделий по длине

Загрузка...

Номер патента: 1348004

Опубликовано: 30.10.1987

Автор: Шевлюга

МПК: B07C 5/04

Метки: длине, сортировки

...технологическими с ображениями и номенклатурой сортируемыхизделий. Принятое исполнение направляющей 6, кроме того, позволяет разнести и разграничить эоны сортировки,что особенно важно при сортировке изделий, незначительно отличающихся подлине.Призма 3 выполнена легкосъемной иположение ее на каретке 2 регулируется в направлении, перпендикулярномнаправлению движения каретки,50 Устройство работает следующим образом.При наличии изделия 5 в загрузочном механизме 7 по команде на гидро- цилиндр 4 каретка 2 с размещенной на ней призмой 3 подается в положение загрузки крайнее правое положение). При этом каретка 2 воздействует на отсекатель загрузочного механизма 7 2и иэделие 5 поступает в призму 3. На гидроцилиндр 4 от датчика контроля...

Устройство для сортировки штучных изделий

Загрузка...

Номер патента: 1348005

Опубликовано: 30.10.1987

Авторы: Мельников, Соломин

МПК: B07C 5/06

Метки: сортировки, штучных

...О, устаовленную на приводном валу 11 конвейера, Б стенке кожуха 8напротив сортировочных отсеков 5 выполнены продольные сквозные прорези 12.Н цилицрической поверхности каждого барабаня 6 выполнена одновитковяя винтовая канавка 13, шаг которойравен длине барабана. Канавка 13 имеет возможность сообщения с источникомсжатого воздуха через электромагнитньп клапан 14, электрически связанный 45 с формирователем импульсов и системойуправления. Устройство работает следующим образом.Конвейер 1 с изделиями 3 непрерыв О но перемещается по своей траектории, при этом вал 7 с барабанами 6 вращается в сторону, противоположную направлению спирали винтовой канавки 13. Кяк только конвейер 1 с иэделием 3, которое необходимо извлечь, достигает места...

Устройство управления сортировкой лесоматериалов

Загрузка...

Номер патента: 1348006

Опубликовано: 30.10.1987

Автор: Киляков

МПК: B07C 5/14

Метки: сортировкой, лесоматериалов

...и с входом блока 21.Дешифратор предельного заполнениякодов адресов состоит иэ схемы 9 совпадения, пересчетной схеь 10, генератора 11 одиночноо импульса, ре - 25гистра 12 сдвига кодов и блока 13памяти.Дешифратор непредеиного заполнения кодов адресов имеет схему 14 совпадения, пересчетную схему 15,: ц - 30ратор 16 одиночного имцу-,ьСа, блок17 памяти, регистр 18 сдвига, с,ему19 совпадения и генератор 20 одиночного импульса.После включения устройство управления сортировкой лесоматериалов работает следующим образом,При поступлении лесоматериала напозицию оценки выявляются его адресные признаки, по которым эадатчиком 40 1 код адреса вводится в регистр 2. За время воздействия лесоматериала на датчик 5 на дополнительный пересчетный узел 24...

Измерительное устройство к автомату для контроля роликов

Загрузка...

Номер патента: 1348628

Опубликовано: 30.10.1987

Авторы: Беседин, Шаранов, Малкин

МПК: G01B 5/08, B07C 5/08

Метки: автомату, роликов, измерительное

...с ОНОр(ыл(и роликами; НООР,гнО ВВО.(5(СЯ В Узел 13.черс 3 я, гцс ро,Ик 8 подвижными измерите.- (ми ндкончниками 12 14 полжичдстся к испо.(вижныч измерительным ндконсчникдч 9 и 10 и к подвижному измерительному наконечнику 11, а полжичным нкончникгл( 16 и.(лряел(1( ролик 8 полжиматся к цнолвижночу торцовому ндкО- нс 3 Ику 15, при этом карстка 3 Вопч упором 2),0 х 0. г ло оприкосновсния с рычдгоч 21В л (Г 1. изм.р(.111351 измеря.мыи р 0,3(к 8совсрн(дст О,(н)р. чнно ВрацдтгЬни и Возвратно-поступательное (сканирующее) движения.Вращение измеряемому ролику 8 передается прижимным роликом 7 от при вола вращения через муфту 30, червяк 27и червячное колесо 26, к измеряемому ролику 8 ролик 7 полжимастся пружи нои 32.В)звратно-поступательное движение...

Устройство для сортировки плодов

Загрузка...

Номер патента: 1353415

Опубликовано: 23.11.1987

Авторы: Школьников, Степин, Богданов, Васильев, Занин

МПК: A23N 15/00, B07C 5/342

Метки: плодов, сортировки

...3 подачи плода имеет ячейки 9, образованные гибкими бесконечными лентами, соединенными поперечными пластинами.Устройство для сортировки плодов работает следующим образом.Из загрузочного бункера 1 плод доставляют механизмом 2 поштучной выдачи в ячейки механизма 3 подачи плода в зону контроля, дном которых до и после зоны контроля является неподвижное основание с отверстием а в зоне контроля - поверхность барабана узла вращения плода навстречу движению плода 5. После осмотра анализатором 4 плоды разделяются на два потока исполнительным механизмОм 5 разделения, находящимся под неподвижным лотком 8.При попадании в ячейку 9 плоды перемещаются поступательно со скоростью Ч механизмом 3 подачи плода в зону контроля, перекатываясь по...

Устройство для сортировки руд

Загрузка...

Номер патента: 1355111

Опубликовано: 23.11.1987

Авторы: Хейки, Эрки, Сепо

МПК: B07C 5/34

Метки: руд, сортировки

...сцинтилляции, работающим с рассеиванием энергии.Для того, чтобы определить начальную точку измерения, установлен обычный фотоэлемент 4, расположенный несколько выше комбинации источник-де"тектор, который воспринимает прибытие куска 5 когда кусок пересекает луч света между источником света ифотоэлементом 4.Таким образом, существенным признаком предлагаемого изобретения является то, что кусок руды облучаетсяпри помощи двух источников гамма лучей, каждый из которых имеет различный уровень интенсивности энергии,Энергия одного выбирается так, чтобыпреобладал эффект Комптона. Энергиядругого выбирается так, чтобы Фотоэлектрический эффект и эффект Компто"на конкурировали друг с другом, фото"электрический эффект сильно зависитот порядкового...

Устройство управления сортировкой штучных грузов

Загрузка...

Номер патента: 1357087

Опубликовано: 07.12.1987

Авторы: Кургузов, Вайнбергер

МПК: B07C 3/12

Метки: сортировкой, штучных, грузов

...устанавливает груз 1 настол 6 загрузки и вводит с пульта 9номер накопителя, в кторь 1 й долженбыть направлен груз 1. Код номера накопителя запоминается в блоке 11 ввода и подготавливает к включению стол6 загрузки. При поступлении старто-вого синхроимпульса с датчика 10 информация переписывается из блока 11ввода,в блок 12 обработки информациидля автоматического адресования грузов и в блок 20 стирания кода номера,накопителя, а также включается стол6 загрузки, в результате чего груз .1 переходит на конвейер 2 и воздействует на датчик 16 наличия грузов.Благодаря этому, при поступлениисинхроимпульса записей с датчика 10информация переписывается из блока20 стирания в блок 18 количественного учета. Если воздействия на датчик16 не происходит,...

Автомат для контроля и сортировки изделий цилиндрической формы

Загрузка...

Номер патента: 1359006

Опубликовано: 15.12.1987

Авторы: Боровских, Зубов, Волков

МПК: B07C 5/00

Метки: сортировки, автомат, цилиндрической, формы

...и индуктивный преобразователь.Измерительная станция 11 контроля наружных диаметров состоит из двух одинаковых позиций, контролирующих изделия в разных сечениях, Каждая позиция содержит установленную на пружинном параллелограмме 43 базовую призму 44 и два индуктивных преобразователя 45, установленных на пружинных параллелограммах 46.Каждый лоток 12 для отвода бракованных изделий снабжен электромагнитом 47 и поворотной заслонкой 48. Устройство 15 для укладки годных изделий содержит наклонный лоток 49, отсекатель, состоящий из двух роликов 50, установленных на рычагах 51 и привод 52, шаговый транспортер 53, установленный под ним отводящий шаговый транспортер 54, связанный с приводом 55 переталкиватель 56 и два вертикальных шаговых...

Устройство для сортировки и укладки штучных изделий

Загрузка...

Номер патента: 1359007

Опубликовано: 15.12.1987

Авторы: Перельман, Шмидт, Раттенберг

МПК: B07C 5/04

Метки: сортировки, штучных, укладки

...19. В этом случае устройство снабжается связанным с блоком управления дешифратором, состоящим из комплекта датчиков 20, установленных на раме 2, и пневмоцилиндра 21, на штоке которого закреплены флажок 22, взаимодействующий с датчиками 20, а также датчик 23 и скребок 24.Устройство работает следующим образом.Изделия поступают по конвейеру 1, оператор на пульте 17 набирает программу адресовация каждой единицы изделий. Годные изделия проходят по конвейеру и накапливаются у упора 25., Бракованные изде,шя поступают в зону механизма сортировки, Захваты 11 подьемника поднимают изделие на уровень первого яруса и устанавливают его на собачках 12. Подъемник опускается в исходное положение. При подъеме следующего изделия ца первый ярус первое...

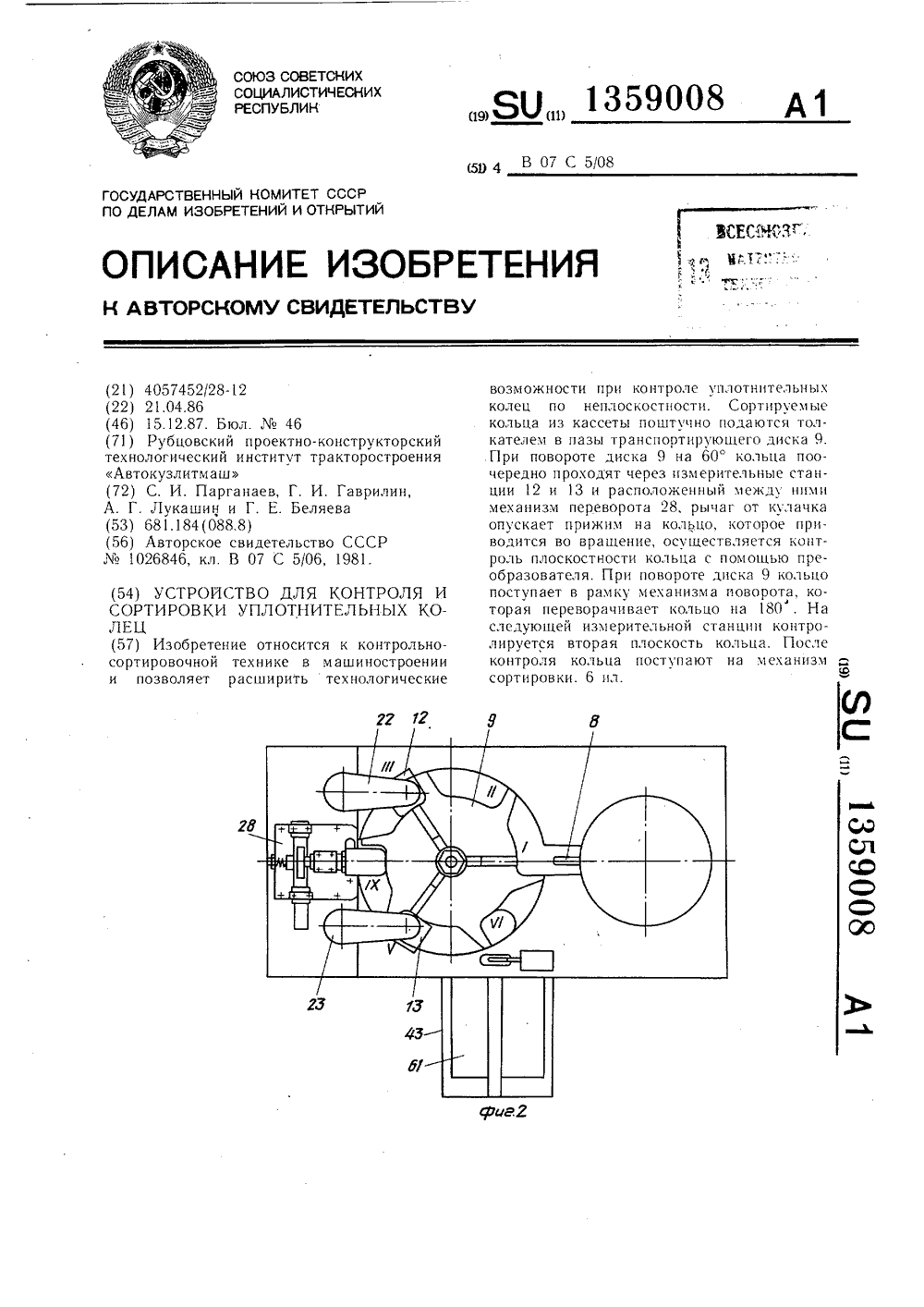

Устройство для контроля и сортировки уплотнительных колец

Загрузка...

Номер патента: 1359008

Опубликовано: 15.12.1987

Авторы: Парганаев, Лукашин, Балаева, Гаврилин

МПК: B07C 5/08

Метки: уплотнительных, колец, сортировки

...проконтролированных колец, содержит поворотную заслонку 41, которая может поворачиваться на некоторый угол от электромагнита 42 и служит для направления колец на разные по ловины приемного стола 43. Внутри станины 1 установлен привод 44, служащий для передачи крутящего момента на все механизмы автомата и обеспечения жесткой кинематической связи между всеми механизмами, содержащий электродвигатель 45, который через клиноременную передачу 46, червячный редуктор 47, конические передачи 48 и 49 связан с валом 50. На валу 50 закреплены сдвоенная зубчатая звездочка 51 и кулачок 52. Вал 50 соединяется с цилиндрическим редуктором 53. Передача 48 слуяит для привода механизма 11. Передача 49 служит для передачи врагцения на поводок 54...

Устройство для сортировки лесоматериалов

Загрузка...

Номер патента: 1360825

Опубликовано: 23.12.1987

Автор: Матвеев

МПК: B07C 5/14

Метки: лесоматериалов, сортировки

...выходной пороговый элемент 59 которого в блоке 38 включает реле 63, а последнее подключает к сетй магнит 65, а также реле 68 вре . мени.Последнее через соответствующий гидрораспределитель (не показан) осуществляет наклон основного лотка 24 первого механизма 15 в направлении 11. Поэтому перемещающийся секцией 8 короткомерный сортимент в конце ее падает на повернутый основной лоток 24 в направлении 11 и далее перемещается на дополнительную секцию 9. Этой секцией сортимент перемещается в направлении к дополнительному механизму 16 уже на пониженной скорости, например 1 м/с, реле 68 времени при этом отключает реле 50 и 63, а последнее - и само реле 68.Вследствие этого крестовый перек - лючатель 39 вновь готов к заказу последующего сортимента....

Фотоэлектрическое контрольно-сортировочное устройство

Загрузка...

Номер патента: 1362512

Опубликовано: 30.12.1987

Авторы: Стаценко, Коноплин, Лысенкова, Лебедев

МПК: B07C 5/10

Метки: фотоэлектрическое, контрольно-сортировочное

...не изменяется при изменении диаметра контролируемой детали, а изменяется лишь степень освещенности, Последнее обстоятельство имеет очень важное значение для уменьшения погрешности при измерении, так как фоточувстви тельный слой фотоэлементов как правило нанесен неравномерно, что является причиной появления дополнительной погрешности в случае, если бы диаметр пятна зависел от величины изменения диаметра. Блок измерений 7 преобразует электрический сигнал Фоточувствительного элемента в напряжение, по величине равное измеряемому диаметру.Одновременно напряжение с цифрового прибора в двоично-десятичном коде поразрядно (разряд "единиц" и разряд "десятых") подается на входы блока 9 настройки устройства на допуск, с помощью которого...

Устройство для сортировки

Загрузка...

Номер патента: 1366236

Опубликовано: 15.01.1988

Авторы: Марукова, Генкин, Ерош

МПК: B07C 5/34, B07C 5/16

Метки: сортировки

...датчик 11. Выход одного из датчиков 11 является первым выходом блока 5, а остальных датчиков - вторыми выходами блока 5.Блок 6 счета содержит узел 12 транзисторных ключей, выходы которого соединены с входами устайовки соответствующих триггеров 13, входы сброса которых соединены и являются первым входом узла,.а выходы соединены с соответствующими входами дешифратора 14, вход выборки которого соединен с управляющим входом блока 6 транзисторных ключей, входы которого являются вторыми входами блока 6, и является третьим входомблока 6. Выходы дешифратора 14 соединены с соответствующими входами синхрозаписи . счетчиков 15, входы сброса которых соединены между собой и с выходом кнопки 16, выходы дешифратора 14 соединены с...

Устройство для считывания реквизитов со штучных грузов

Загрузка...

Номер патента: 1369836

Опубликовано: 30.01.1988

Авторы: Комлев, Юдахина, Воскресенский

МПК: B07C 3/10

Метки: реквизитов, считывания, штучных, грузов

...ролика 5 с приводом 8 (или приводами 16, 17 и 18 через карданное соединение 9) обеспечивается возможность легко изменять угол наклона участков 15, 6,7 транспортера 4, исходя из конкретных условий.Если устройство снабжено хотя бы одной дополнительной считывающей головкой 10, то отпадает необходимость вручную ориентировать груз 2 ярлыком к считывающей головке 3. Достаточно сориентировать груз 2 длинной боковой стороной вдоль оси транспортера (ярлык по правилу приклеивают на длинную боковую сторону посылки), Это значительно упрощает труд оператора.Если устройство. имеет три допол нительные считывающие головки 10, 11 и 12, то вообще отпадает необходимость вручную ориентировать груз 2. В этом случае остается в силе единственное требование...

Устройство для распределения изделий между приемными накопителями

Загрузка...

Номер патента: 1375541

Опубликовано: 23.02.1988

Автор: Янкелиовский

МПК: B65G 63/02, B07C 3/06, B65G 1/06 ...

Метки: приемными, распределения, между, накопителями

...отправления, которые соединяются с торцов скобками. На пути следо- вания тележки установлены многоярусные накопители 29, например почтовыеящики, Вверху на раме каждого накопителя 29 смонтирована стальная прямоугольная пластинка 30, являющаясязадающим элементом приспособлениядля управления перемещением заслонки. На стойке держателя 5 снизу смонсмонтирован щиток 31 с кнопками длявключения и выключения электродвигателя 13. На торцовой части тележки(фиг,2) смонтирована ручка 32, дляподтягивания тележки вручную,. Стальные 30 и магнитные 24 пластины размещены со смещением по вертикали всмежных вертикальных рядах, т.е.ступенчато.Устройство работает следующимобразом,Оператор раскладывает изделия, по,наклонным полкам 21. Изделия должныбыть...

Автомат для контроля и сортировки деталей

Загрузка...

Номер патента: 1377160

Опубликовано: 28.02.1988

Авторы: Придача, Канаев, Лещев, Демидов

МПК: B07C 5/08

Метки: сортировки, автомат

...положение, т.е. в измерительные счетчики 46-49 записывается размер базы Н заданный в блоке 40 задания интервалов, в счетчики 51,53,55,57 граничных размеров записывается число импульсов, соответствующее максимально допустимому размеру детали, а в счетчики 50,52,54,56 - соответствующее минимально допустимому размеру, триггеры 58-61 отбраковки переводятся в состояние, соответствующее бра" ку. Группа импульсов со схем 37 сов, падения поступает на блоки 62-65 пере 1счета, которые обеспечивают пересчет ко,личества импульсов, затем пересчитанные импульсы поступают на реверсивный вход измерительных счетчиков 46- 49 и производится непосредственное вычисление размеров, значения которых,пбдаются на реверсивный вход измерительных счетчиков 46-49,...

Устройство для контроля и сортировки пружин по жесткости

Загрузка...

Номер патента: 1378934

Опубликовано: 07.03.1988

Авторы: Петросян, Шварцман, Оруджев

МПК: B07C 5/06

Метки: пружин, жесткости, сортировки

...рычаг 7 с гнездом 8 расположен под измерительной станцией 2, а сектор 4 с гнездом 5 - в позиции загрузки, при этом рычаг 22 механизма 3 подъема находится в крайнем верхнем положении и своим наконечником входит в нижнее гнездо постоянного магнита 20, фиксируя по внутреннему диаметру ранее измеренную пружину, уложенную по наружному диаметру в нижнем посадочном гнезде катушки 18. Несущие рычаги 27 загрузочного механизма 1 заполнены пружинами выше гнезда 5. Включается механизм 1, и лента 26, перемещаясь вниз на один шаг, укладывает в гнездо 5 очередную пружину. Одновременно срабатывает электромагнит 21, рычаг 22 переходит в крайнее нижнее положение, укладывая по пути в гнездо 8 рычага 7 измеренную пружину.Включается электродвигатель...

Устройство для сортировки

Загрузка...

Номер патента: 1378935

Опубликовано: 07.03.1988

Авторы: Бадера, Смольский

МПК: B07C 5/14

Метки: сортировки

...не (н- к, шно), на максимальную длинх из,цлия 22 ц смещены от уп(ров 14 6 и (г н(кл- дук)ших упоров на Л (градация длин и.(;(елин). Кроме того, каждый упор Ог сосо,(ц(- И) СМЕШЕН ПО ВЬ(СОТЕ На .Х) (ГРс(,(ДЦИ П(Ц- рины сортируемого изделия). 1:(Овдя О- верхность представляет собой дцо 23 кссеты 6. Каждый упор 11 9 хардктеризуег Одновременш длину и ширину изд(.(ця (.ни:(х (нд трднспортером 1 размещены ндк.ншные лотки 24 для подачи рассортированных изделий в своей емкости 25.Устройство работает сг(едхскц(их Обрс(зом.Поштучно из;(елия цоддк(ся В кассты 6 и перемешак)тся транспортером 1. 1 Одпрхжиненный упор 21 выравнивает торцы и.(делий в кассетах НО лоскости 20, д дцо 23 кассеты 6 является другой базирующей плоскостью по высоте....

Устройство для сортировки деталей по массе

Загрузка...

Номер патента: 1378936

Опубликовано: 07.03.1988

Авторы: Войцехович, Кушнер, Капитонов, Щерба, Захаревич

МПК: B07C 5/16

Метки: сортировки, массе

...9 снабжен сферическим упором 11, имеющим возможность контактировать в процессе возвратно-постуиательного перемещения транспортирующей рамы 2 с вершиной сбрасывающих вальцов 4.Устройство содержит механизм привода, выполненный в виде мотора-редуктора 12, на выходном валу которого жестко закреплен плоский диск 3. По периферии плоского диска 13 жестко вмонтирован цилиндрический палец 14, с которым шарнирно связано соединительное звено 15. Второй конец соединительного звена 15 шарнирно связан с поперечной перемычкой 16 транспортирующей рамы 2.Устройство для сортировки деталей ио массе работает следующим образом.Воздействуя иа соединительное звено 15, цилиндрический палец 14 плоского диска 13 механизма привода передает постоянное...

Ячейка устройства управления сортировкой длинномерных материалов

Загрузка...

Номер патента: 1378937

Опубликовано: 07.03.1988

Автор: Киляков

МПК: B07C 5/14

Метки: устройства, длинномерных, ячейка, сортировкой

...реле контактом 25 встает на само- блокировку, а второе контактами 21 - 23 обесточивает предыдущие вторые кодообразуюшие реле, поскольку контакт 27 тоже разомкнут. В результате второй код ответвляется нд реле 24, которое размыканием контакта 26 подготавливает реле 30 к срабатыванию.При воздействии материала на второй путевой датчик контакт 29 размыкается и конденсатор 34 разряжается, а после снятия воздействия контакт 29 замыкается, от зарядного тока конденсатора 34 реле 30 срабдтывдет и включает второй исполнительный механизм. Материал попадает во второй на кон ител ь. Исполненный ответвленный код стирается контактом 31 реле 30.Если по отношению к второму накопи. тслю код транзитный, то действием реле 19 он с;(вигается асинхронно, т.е....
