Фотоэлектрическое контрольно-сортировочное устройство

Загрузка...

Номер патента: 772614

Опубликовано: 23.10.1980

Авторы: Костюрин, Лившиц, Сорочкин, Алексеенко

МПК: B07C 5/28

Метки: контрольно-сортировочное, фотоэлектрическое

...4. Световой луч, идущий от осветителя 5 и отраженный от зеркала 4, уходит с дополнительного блока фотоэлементов 8 и, в зависимости от размера контролируемой детали, перемещается на один из Фотоэлементов 6. Засвеченный фотоэлемент подготавливает цепь к срабатыванию исполнительного органа 7, находящегося в цепи этого Фотоэлемента.При уходе луча с дополнительного .блока фотоэлементов 8 срабатывает пороговый блок 11, который выдает сигнал на реле 12 времени и электронный переключатель 13 команд. С электронного переключателя команд поступает сигнал, разрывакщий цепь Фотоэлементов б - исполнительные органы 7, что приводит к снятию ранее зафиксированной информации исполнительным органом сортировочного механизма 10.По истечению времени,...

Устройство для ориентации и поштучной выдачи короткомерных лесоматериалов

Загрузка...

Номер патента: 776661

Опубликовано: 07.11.1980

Авторы: Бревнов, Димов, Гуслицер, Скулкин

МПК: B07C 5/14

Метки: выдачи, короткомерных, ориентации, лесоматериалов, поштучной

...является повышениепроизводительности,Указанная цель достигается тем, что устройство, содержащее продольный цепной 15транспортер и расположенный над нимвибробункер, состоящий из двух наклонныхбоковых и двух торцевых стенок снабженонизкочастотным и высокочастотным вибраторами, связанными с одной из боковых 20стенок, шарнирно установленной на вибробункере, и механизмом поштучной выдачилесоматериалов, состоящим из шарнирноустановленной над цепным транспортеромконической обоймы с пружинным демпфером, причем отверстие большого диаметраобоймы расположено рядом с выходным отверстием в торцевой стенке вибробункера,а стенка, связанная с вибраторами, выполнена шарнирной. 30 тво работает следующим об776661 Формула изобретения фиг Корректор О....

Устройство для разделения потока штучных грузов

Загрузка...

Номер патента: 776662

Опубликовано: 07.11.1980

Авторы: Мазуренко, Пиратинский, Саплин

МПК: B07C 5/14

Метки: грузов, разделения, потока, штучных

...подушки 7. Под поворотном столом 3 на раме 4 установлен электродвигатель 8 с редуктором 9 и кривошипно-шатунный механизм, кривошип 10 которого установлен на раме 4 посредством подшипниковых опор 11.Шатун кривошипно-шатунного механизма выполнен в виде штока 12 с головкой 13 на одном конце и резьбой на другом, На3шток 12 надеты стакан 14 и направляющая втулка 15, а между ними размещена пружина 16. Шток 12сборе помещен в корпус 17 и резьбовым концом соединен с серьгой 18, котораяшарнирно соединена с поворотным столом 3. В свою очередь, на корпусе 17 закреплена серьга 19, которая шарнирно соединена с кривошипом 10. На раме 4 закреплены также упоры 20 с упругими накладками 21. Накладки 21 контактируют с нижней частью стола 3 при его...

Накопитель для писем автоматической письмосортировочной машины

Загрузка...

Номер патента: 776663

Опубликовано: 07.11.1980

Авторы: Белоусов, Тихонов, Розенгауз

МПК: B07C 5/16

Метки: накопитель, письмосортировочной, автоматической, писем

...машины содержит бункер 1, выдвигаемый из гнезда 2 рамы 3 машины при взаимодействии с кулачками 4, перемещающимися по системе распределительных каналов 5 машины. Бункер 1 смонтирован на каретке 6, подвижной вдоль неподвижных направляющих 7 рамы 3 машины. Бункер 1 выполнен ограниченным с трех сторон стенками 8, а с четвертой стороны снабжен йоворотными створками 9, закрепленными на осях 10 боковых стенок 8. В стенке 8, расположенной против створок, выполнен сквозной проем А для прохода контейнеров 11 - рабочих органов машины.Дно 12 бункера выполнено со сквозными пазами Б, расположенными соответственно прохождению рабочих органов сквозь бункер.Каретка 6 снабжена клинообразным выступом 13, взаимодействующим с кулачками 4. На...

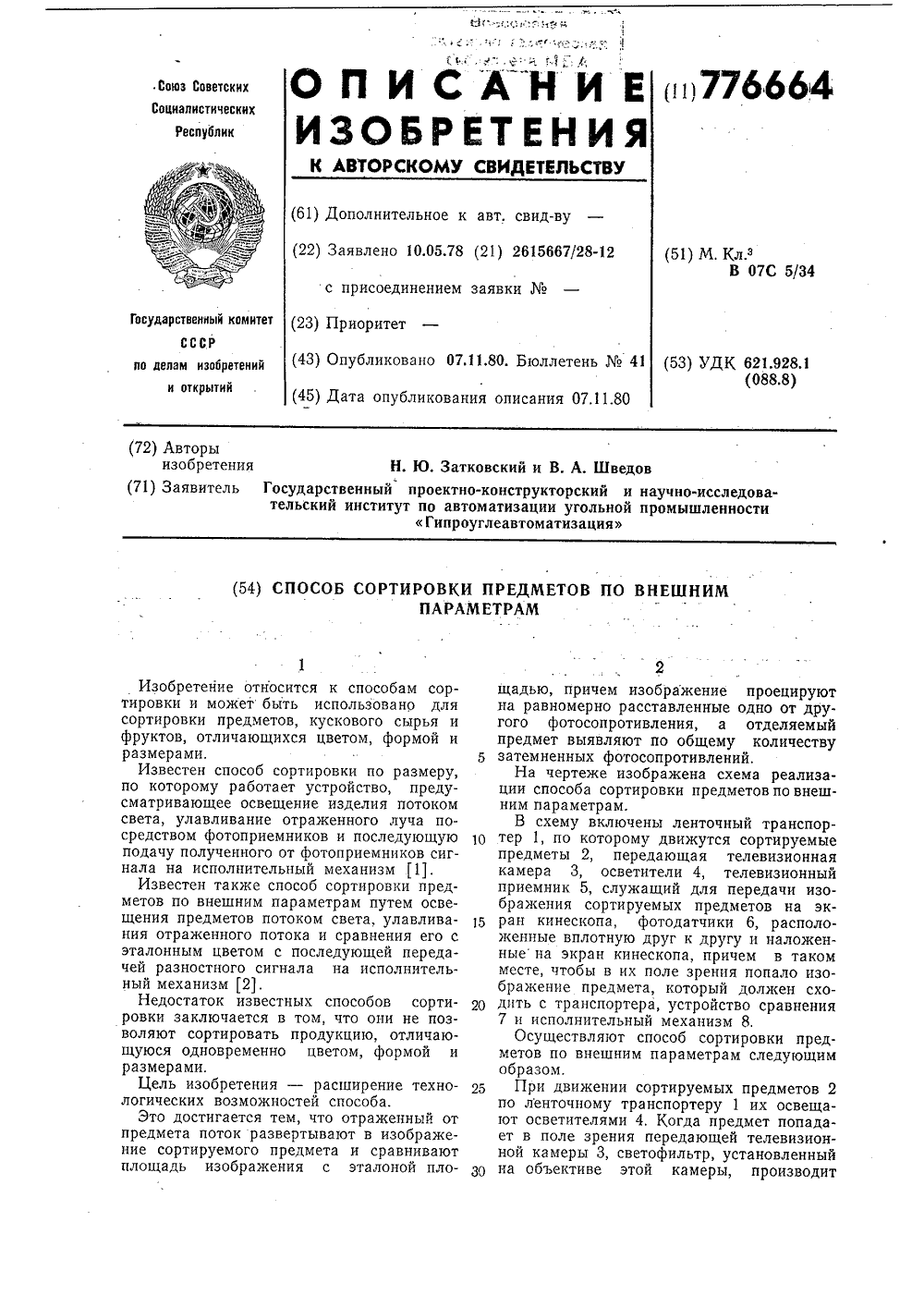

Способ сортировки предметов по внешним параметрам

Загрузка...

Номер патента: 776664

Опубликовано: 07.11.1980

Авторы: Шведов, Затковский

МПК: B07C 5/34

Метки: внешним, параметрам, сортировки, предметов

...предметов 2по ленточному транспортеру 1 их освещают осветителями 4. Когда предмет попадает в поле зрения передающей телевизионной камеры 3, светофильтр, установленный на объективе этой камеры, производитсравнение отраженного луча с эталонным цветом. Отраженный сигнал развертывают в изображение в телевизионном приемнике 5 и передают изображение на экран кинескопа,Если цвет сортируемого предмета соответствует эталонному (например, заготовка из алюминия), на выходе фотодатчиков 6 появляются сигналы; если цвет сортируемого предмета отличается от эталонного (заготовка из чугуна), сигналов не будет. При совпадении цвета с эталонным число включенных фотодатчиков будет соответствовать площади, занимаемой изображением предмета на экране...

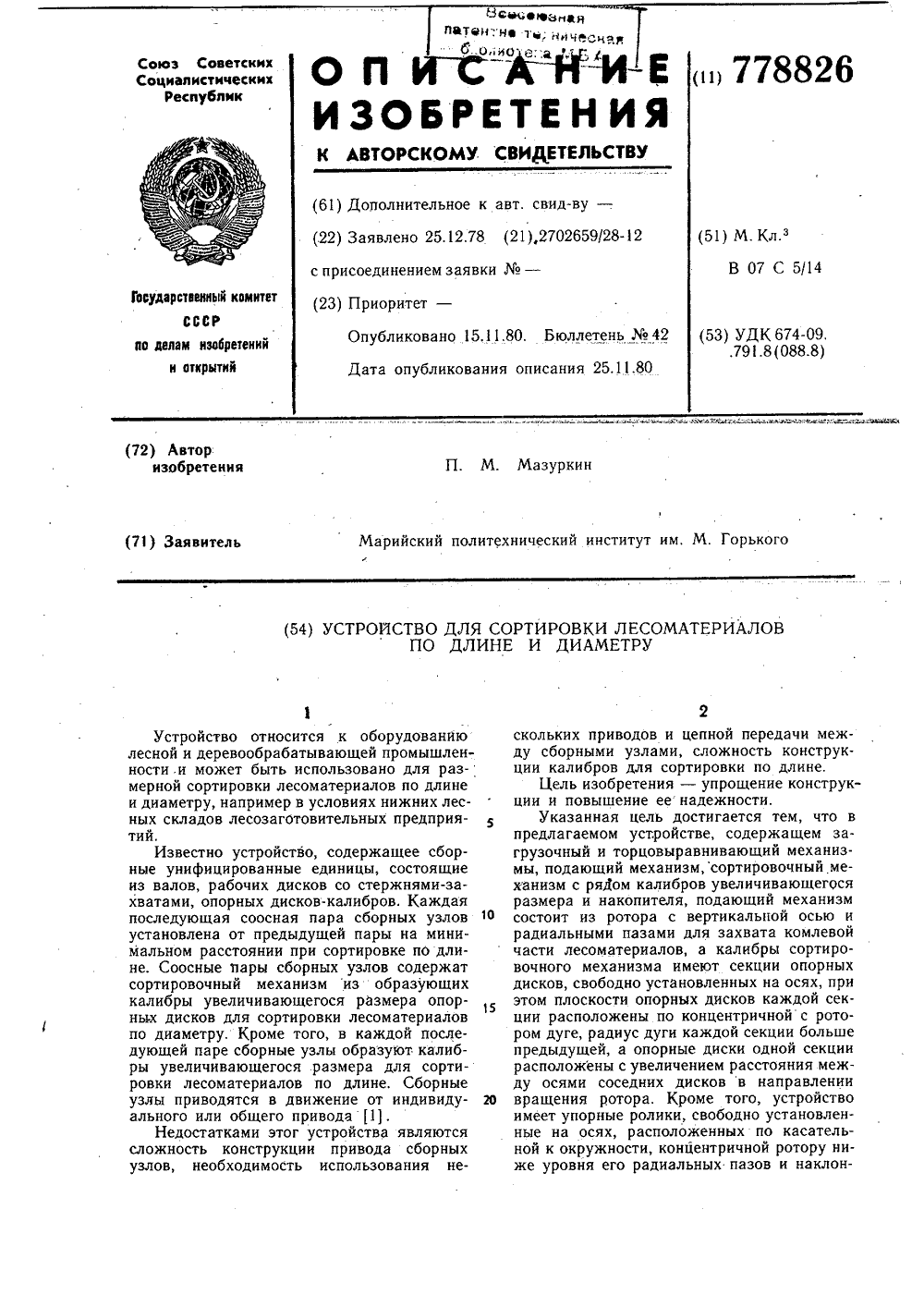

Устройство для сортировки лесоматериалов по длине и диаметру

Загрузка...

Номер патента: 778826

Опубликовано: 15.11.1980

Автор: Мазуркин

МПК: B07C 5/14

Метки: длине, сортировки, лесоматериалов, диаметру

...направлены в центр ротора. Для перемещения свободных концов более длинных заготовок заопорными дисками смонтированы неподвижные упоры 8. Ротор установлен на вертикальном валу 9, вращающемся в опорах 10. Для попадания отсортированных бревен в соответствующие накопители внизу под опорными дисками установлены наклонные роликовые спуски 11,Устройство работает следующим образом.Пачка лесоматериалов поступает на приемную площадку 1, откуда отдельные бревна 2 с выровненными комлевыми торцами относительно упора 3 поступает на сортировочное устройство. При включении привода приводится во вращение ротор 4. Отдельная заготовка, например бревно, при вращении ротора своим комлевым концом попадает в горизонтальный паз 5 ротора и защемляется....

Устройство для сортировки лесоматериалов

Загрузка...

Номер патента: 780911

Опубликовано: 23.11.1980

Автор: Хисамутдинов

МПК: B07C 5/14

Метки: сортировки, лесоматериалов

...механизмы для контроля диаметра, например в виде поворотных рычагов, 15 установленных на определенном расстоянии над транспортером.Если лесоматериал отклоняет поворотный рычаг, то подается электрический сигнал на опускание откид- . ных направляющих 7 внутренних цепей ф транспортера. При подходе к первому сортировочному окну лесоматериала крупного диаметра подается сигнал на подъем откидных направляющих, и- лесоматериал продвигается ко второму 25 открытому окну, при подходе тонко- мерного лесоматериала отсортировка происходит в первое окно, Более цлинный лесоматериал проходит над первыми окнами, находясь одним концом 3 О на крайней несущей цепи, другим концом на второй внутренней цепи, и. отсортировывается в следующую группу сортировочных...

Устройство для сортировки цилиндрических деталей

Загрузка...

Номер патента: 782893

Опубликовано: 30.11.1980

Авторы: Волчкевич, Жуков, Левчук

МПК: B07C 5/06

Метки: цилиндрических, сортировки

...условно.), На внутренней конической поверхности втулки 7 установлены шарики 12, которые удерживаются в пазах сепаратора, выполненного в виде двух втулок 13 и 14, которые установлены с возможностью вращения от привода в корпусе 1 соосно конической втулке 7 и подпружинены в осевом направлении, Для возврата отсе- О кателя направляющей втулки и отводного лотка в исходное положение установлены пружины 15-17. Для настройки на требуемый диаметр сортировки на двуплечем рычаге 4 установлен ре гулируемый упор 18Устройство работает следующим образом;Сортируемая деталь 19 из питателя 6 при срабатывании отсекателя 5, 2 О кинематически связанного:с вращающимся кулачковым приводом 2, подается в вихревую головку 10 с тангенциально расположенными...

Устройство для сортировки лесоматериалов

Загрузка...

Номер патента: 787114

Опубликовано: 15.12.1980

Автор: Мазуркин

МПК: B07C 5/14

Метки: сортировки, лесоматериалов

...гибкого органа 14,перемещающегося по направляющим 15. Вэтом случае в промежутках между опорны 5ми дисками, которые находятся на противоположной стороне устройства, на базовойстороне устанавливаются упоры 16 в видесвободно вращающихся роликов с горизонтальной осью. С этой же стороны установв лен базовый упор 17.Наилучшим вариантом конкретного выполнения устройства для поперечной сортировки лесоматериалов является совмещениеупора и опорного диска в одной конструкций,что позволяет устранить трение скольженияторца бревен. В этом случае оси базовыхсборных узлов расположены выше осейсборных узлов с противоположной стороны,что позволяет использовать часть собственного веса бревен для базировки. Торец 18бревна упирается в упорный буртик 19...

Устройство для сортировки изделий по линейному размеру в процессе транспортировки

Загрузка...

Номер патента: 791434

Опубликовано: 30.12.1980

Авторы: Гавриков, Минкин, Казаков, Нестеров, Белов

МПК: B07C 5/07

Метки: размеру, процессе, линейному, сортировки, транспортировки

...14 получаютвертикальное возвратно-поступательное движение,Лотки 5 и б оборудованы сбрасывателями (подвижными упорами) 17-20,приводимыми в движение от индивидуальных пневмоцилиндров 21, Упорыподнимаются в зависимости от количества нажатых рычагов 15. Лоток 7оборудован неподвижным упором 22,сбрасывающим оставшиеся на конвейере пружины.Устройство работает следующим образом,.Пружины 4 загружаются на подвескикольцевого конвейера 1 и, проходяпоследовательно все технологическиепозиции; предцествующие сортировке,подходят к механизму контроля длины,останавливаясь над его подъемнымстолом,Далее поднимаются призмы 13 и 14механизма контроля до соприкосновения с висящими над ними пружинами.В зависимости от длины пружин накаждой из призм нажимается...

Технологический ротор роторноконвейерной машины

Загрузка...

Номер патента: 793666

Опубликовано: 07.01.1981

Авторы: Шевейко, Щербаков

МПК: B07C 5/04

Метки: роторноконвейерной, технологический, ротор

...1 Ь помещен в полости сквозного паза 1 У штока 14 и подключен к ротору вилкой 20.Оое втулки 15 и 16 каждой контрольной позиции / об ьединены в цельный корпус 21, ооращенный к центру ротора перемычкой 22, середина каждои впадины У звездочки 3 углублена пазом 23, Ы пазы 23 звездочки 3 введены перемычки 22 корпусов 21, Ьлагодаря этому электроконтактный датчик 1 Ь в каждой контрольной позиции занимает строго определенное положение относительно базового торца 24 втулки 1 о, с которым вводится в соприкосновение базовая плоскость 2 о измерительного штока 13 при контроле изделий 12.1 акая конструкция ротора позволяет также налаживать его контрольные позиции У на стороне и производить их быструю замену следующим образом.Для извлечения из ротора...

Способ сортировки деталей по углуконуса

Загрузка...

Номер патента: 793667

Опубликовано: 07.01.1981

Авторы: Янсонс, Блат, Тимрот

МПК: B07C 5/08

Метки: сортировки, углуконуса

...трения скольжения неподвижных наконечников, которая больше силы удержания детали в захвате. Она вырывается из захвата и отводится в соответствующий накопитель.Согласно второму варианту выполнения способа с отбором деталей, имеющих меньшую конусность по сравнению с предельно допустимой, процесс производят в обратных условиях; воздействием на поверхность де. тали верхней пары трением скольжения, анижней - трением качения.В данном случае деталь, имеющая уголконуса меньше допустимого, застревает привозврате между наконечниками вследствиевоздействия пары неподвижных наконечников и вырывается из захвата, Сила тренияскольжения оказывается больше силы удержания детали в захвате,10 Если же конусность детали больше предельно допустимой, с нею...

Устройство для браковки пиломатериалов

Загрузка...

Номер патента: 793668

Опубликовано: 07.01.1981

Авторы: Седов, Ельфин, Гладышев, Фомичев

МПК: B07C 5/14

Метки: пиломатериалов, браковки

...реакции операторов при браковке,Целью изобретения является повышение производительности устройства и,качества браковки.Это достигается тем, что устройство, содержащее подающий транспортер и расположенные вдоль нето лозици,и браковки с приводными браковочными транспортерами и рычагами для переворачивання пиломатериалов, имеет расположенные под подающим транспортером рычаги для съема с него пиломатериалов, а позиции браковки расположены над подающим транспортером и имеют браковочные столы, размераковочными транспорте аждый рычаг для перевораатерналов снабжен индивиодом, а каждый браковочр имеет упор для снятия с браковочного стола.на с помощью цени 21 со звездочкой 22, осью вращения, которой является вал 17.Вращение всех валов...

Устройство для ориентированияферромагнитных стержней

Загрузка...

Номер патента: 795585

Опубликовано: 15.01.1981

Авторы: Гутович, Подберезский, Ткаченко, Тишечкин

МПК: B07C 5/02

Метки: стержней, ориентированияферромагнитных

...в фронтальной и профильной плоскостях проекций, Нижняя часть насадки5 расположена между полюсными накойечниками 7 электромагнита 2. Поверхностиполюсов образуют острый угол, вершинакоторого направлена к шахте. Такое положение поверхностей полюсов устраняетвспучивание магнитных силовых линий повысоте полюсных наконечников 7 и создает неравномерное магнитное поле с увеличением напряженности поля к верхнейчасти полюсных наконечников, На обмоткуэлектромагнита 8 через диод 9 подаетсяоднополупериодное выпрямленное напряжение промышленной частоты.Устройство работает следующим образом.Порция гвоздей ссыпается в шахту 1и взрыхляется, соударяясь с отбойнымипластинами 3. Щитки 4 осуществляютпредварительную ориентацию, разворачиваягвозди,...

Автомат для контроля пружинсжатия

Загрузка...

Номер патента: 795586

Опубликовано: 15.01.1981

Авторы: Ефимова, Марковский, Ляховский

МПК: B07C 5/04

Метки: пружинсжатия, автомат

...15 на позиции разгрузки брака.Механизм 3 перемещения контрольных грузов содержит закрепленный на валу 9 барабан 16 соштоками 17, управляемыми кольцевым копиром 18, закрепленным в корпусе 19, На верхней части каждого штока 17 закреплена траверса 20, к которой с помощью пальца 21 подвешен. контрольный груз 22.Отбраковочный механизм 4 содержит неподвижную вертикальную ось 23 со свободно сидящей на ней втулкой 24, на которой закреплены две горизонтальные пластины 25 и 26 для взаимодействия с контрольными грузами 22 и заслонка 27. Втулка 24 снабжена возвратной пружиной 28.Автомат работает следующим образом.Пружины 12 с помощью загрузочного устройства 1 подаются в гнезда диска 10, При этом лоток 7, совместившись с гнездом 11 диска 10,...

Устройство для размерной многодиапазон-ной сортировки деталей

Загрузка...

Номер патента: 797794

Опубликовано: 23.01.1981

Авторы: Тоннэ, Ивахно, Гуревич, Боков, Агапов, Манзюк

МПК: B07C 5/08

Метки: сортировки, размерной, многодиапазон-ной

...то команда на привод 8 переводного элемента не поступает, а контактами 16 порогового устройства 9 подготавливается Цепь срабатывания по ветви 18. Деталь, проходя через датчик 12, вызывает его срабатывание и контактами 14 датчика 12 включается ветвь 18. Деталь по выводному каналу 4 транс,портера поступает в свою ячейку магазина.При нечетном срабатывании эле-.мента 7 или его привода 8 устройство сработает следующим образом,При попадании детали нечетной сортировочной группы срабатывает пороговое устройство 9 и соответствующее пороговое, устройство 10, подается команда на привод 8 переводного элемента 7 и контактами 15 подготавливается цепь срабатывания ветви 17 параллельной электрическойцепи 19.Но из-за нечетного срабатыванияэлемента 7...

Устройство для сортировки предметовпо длине

Загрузка...

Номер патента: 797795

Опубликовано: 23.01.1981

Автор: Корко

МПК: B07C 5/14

Метки: сортировки, длине, предметовпо

...устройство.Устройство состоит из сбрасывателя 1 предметов с рольганга 2, двух конечных выключателей 3, расположенных по обе стороны сбрасыэателя 1 с возможностью взаимодействия с кулачками 4 щупов устройства. Шток 5 щупа подпружинен пружиной б. Приводные механизмы состоят из бесконечного. троса 7, расположенного на роликах 8, рамы 9 и пружин 10 и 11.Устройство работает следующим образом.Предмет, двигаясь по конвейеру, наступает своим торцом на выступающий конец щупа, и перемещает его, растягивая пружину 10 до утапливания штока 5.Затем пружина 10, разжимаясь, пе" ремещает щуп навстречу предмету. Шток 5 при этом утапливается и взводит пружину б. При сходе предмета со штоЭ 797795 Формула изобретения Составитель С. Мошкинактор Г. Волкова...

Автомат для контроля и сортировкидеталей типа дисков

Загрузка...

Номер патента: 801902

Опубликовано: 07.02.1981

Авторы: Плешков, Комаров, Кайбелев

МПК: B07C 5/04

Метки: сортировкидеталей, типа, дисков, автомат

...щели 7 измерительного устройства 3. При верхнем положении шибера 2 приемнаясторона щели совпадает с выходной щелью 8 загрузочного устройства 1. На измерительном устройстве 3 имеет-, ся ограничитель 9, прикрывающий вы.ходную щель 8 загрузочного устройства 1 при движении шибера 2 вниз. На противоположной стороне шибера 2 установлен магнит 10, а на загрузочном устройстве 1 установлены магнитоуправляемые контакты 11, 12 и 13, предназначенные для синхронизации работы блока управления (не показан),Автомат работает следующим образом. При верхнем положении шибера 2 контролируемая деталь 14, скатываясь по наклонной плоскости шибера 2, через выходную щель 8 загрузочного устройства 1 попадает в щель 7 измерительного устройства 3. Одновременно...

Устройство для сортировки миниа-тюрных изделий

Загрузка...

Номер патента: 801903

Опубликовано: 07.02.1981

Авторы: Голиков, Артамонов, Спиричев

МПК: B07C 5/06

Метки: сортировки, миниа-тюрных

...надочередным полуфабрикатом бриллиантапри возвратном повороте в исходноеположение,вПризматический наконечник 27 поворотного толкателя 26 выполнен упру-,гим, подвешен шарнирно к корпусу толкателя с возможностью колебания внаправлении его движения и взаимодействует с вибратором 29, закрепленнымна корпусе толкателя. Вибрация нако 5 нечника 27 устраняет возможностьэалипания полуфабрикатов бриллиантовк поверхности наконечника. Такое залипание может происходить по причине электростатического заряда полу 20 фабрика бриллианта или загрязненности.Измерительный преобразователь 14электрически связан с приемником 28через блок 30 обработки измерительд ной информации и через блок управления 23.Устройство работает следующимобразом.Подлежащие...

Подвесной сортировочный конвейердля штучных грузов

Загрузка...

Номер патента: 804008

Опубликовано: 15.02.1981

Авторы: Галягин, Талызин, Ланда

МПК: B07C 3/08

Метки: подвесной, сортировочный, грузов, штучных, конвейердля

...и шарнирные многозвенникирамок 4 подвески принимают раскрытоедля приема груза положение (фиг,4,сплошная линия) . После этого створки9, взаимодействуя с копирами 14, закрываются.Когда подвеска 3 сформирована враскрытое положение на нее подают(любым известным способом) груз срабочего места (Т или Т). Сразу жепосле загрузки подвеска сходит с копиров 12, в результате чего под цействием веса груза и рычагов подвескипроисходит ее самопроизвольное складывание, как показано на фиг.4. Приэтом расстояние между вертикальнымирычагами 5 рамки 4 подвески (по ходудвижения) соответственно зависит отгабаритов груза.После этого загруженные подвески3 поступают на участок КП, где посредством тягового органа 26 поднимаются по трассе и следуют на...

Устройство для автоматическойсортировки цилиндрическихдеталей

Загрузка...

Номер патента: 810307

Опубликовано: 07.03.1981

Авторы: Котенко, Фарберов, Слепко, Лукашин

МПК: B07C 5/08

Метки: автоматическойсортировки, цилиндрическихдеталей

...установочной призмой.На чертеже представлена функциональная схема устройства.20 Устройство содержит последовательноустановленные загрузочный бункер 1, механизм поштучной выдачи деталей 2, пред.:азначенный для подачи и первоначальной ориентации деталей, и сортировщик,выпол пенный в виде раздвижной установочнойпризмы 3, состоящей из двух клиньев. Над установочной призмой расположен измерительный датчик 4, выход которого через последовательно соединенные схемусравнеЗ 0 ния э и усилительно-преобразовательныйблок б подключен к выходу исполнительного механизма 7, соответствующие выходы которого связаны механически с клиньями установочной призмы. Под установочной призмой расположены приемные емкости 8.Работает устройство следующим...

Устройство для сортировки разнога-баритных предметов

Загрузка...

Номер патента: 814486

Опубликовано: 23.03.1981

Авторы: Талызин, Розенгауз, Тихонов, Мосолов

МПК: B07C 3/08

Метки: сортировки, предметов, разнога-баритных

...имеют дополнительные ходовые пути 18 параллельные основнымдля разделения потока носителей, аместа поворота холостых ветвей конвейера имеют механизмы 19 отклонения носителей. Механизм б загрузкипредметов связан с приводом рейки 9и имеет накопитель 20 негабаритныхгрузов.Механизм 7 накапливания порожних щносителей связан с механизмом 6 загрузки предметов и с датчиками 10определения габаритов предметов,Толкатели 21 конвейера 3 установлены с шагом В меньшим мини- д мального размера И каретки с носителем.Устройство работает следующимобразом.Механизм 7 накапливания порожнихносителей 5 подает последние к механизму б загрузки, Одновременно сэтим,.т. е, перед загрузкой носителяопределяются габариты предмета 22,который подлежит загрузке на...

Подвесной толкающий сортировочныйконвейер для штучных грузов

Загрузка...

Номер патента: 814487

Опубликовано: 23.03.1981

Авторы: Портнов, Талызин

МПК: B07C 3/08

Метки: грузов, штучных, подвесной, сортировочныйконвейер, толкающий

...средство 20,например рольганг,а также переталкивающее устройство 21 любой иэ известных конструкций, переталкивающее груз на подвеску 4.Предлагаемый конвейер работает следукщим образом,Грузы 22 подаются на транспортное средство 19. Датчики 23, определяя габариты и вес груза, подаютсигнал на сбрасывакщий механизм 24,отклоняющий неоптимальные грузы навспомогательное отводящее средство(на чертеже не показано),и они сортируются вне данного конвейера. Грузыимеющие оптимальные характеристики,следуют к считывающему устройству25(в случае работы без оператора).Считывающее устройство передаетадрес посылки в систему управленияконвейером, которая может быть любойиз известных и наиболее экономичных для данного конкретного случая.В случае работы беэ...

Механизм контроля к устройству длясортировки поршневых колец

Загрузка...

Номер патента: 814488

Опубликовано: 23.03.1981

Автор: Джагаспанян

МПК: B07C 5/08

Метки: устройству, колец, поршневых, длясортировки, механизм

...подставка 19 магазинного устройства 20, состоящего из кассет 21, закрепленных на валу мальтийского креста. 15Лоток 22 установлен под вторым отверстием неподвижного основания и соответствующим отверстием в поворотном столе.Автоматический контроль и сорти- Щ ровка поршневых колец производятся следующим образом.Поршневое кольцо под тяжестью собственного веса опускается из одной из кассет 21 магазинного устройства 20 в загрузочную псэицию - отверстие приема кольца поворотного столао 15, который поворачивается на 120 при помощи мальтийского креста 4, перемещая кольцо в рабочую позицию отверстие измерения кольца поворотного стола, Толкатель 18, получая движение при помощи кулачка,на чертеже не показан) проталкивает кольцо через коническую...

Устройство для сортировки деталей

Загрузка...

Номер патента: 814489

Опубликовано: 23.03.1981

Авторы: Герасимов, Фокин, Мамакин, Павлючук, Смирнов

МПК: B07C 5/16

Метки: сортировки

...2, на котором установлены кронштейны 3 с осями 4 подвеса сортируемых деталей 5, сбрасываемых механизмом 6 сброса в приемную емкость 7. К транспортеру деталиподаются из бункера 8 по лотку 9. 2 ОИзмерительная .станция содержитподпружиненный рычаг 10, установлен-ный с возможностью поворота на оси11, соединенный с сердечником 12датчика 13 и пружиной 14, усилие 25натяжения которой можно регулироватьс помощью гайки 15.Преобразователь сигналов датчика13 электрически связан с механизмом6 сброса содержащим электромагнит 16с подвижным сердечником 17, которыйвоздействует на пластину подпружиненного выталкивателя 18. Выталкивателиустановлены на кронштейнах.В устройстве предусмотрены счетчики и механизмы маркировки деталейпо каждой группе....

Способ сортировки предметов по цвету

Загрузка...

Номер патента: 814490

Опубликовано: 23.03.1981

Авторы: Розенберг, Кохманьски, Иоффе, Рахимов, Обринский

МПК: B07C 5/342

Метки: предметов, сортировки, цвету

...по цвету.Сортируеьые предметы пропускают через отверстие 1 и 2 фото- метрической камеры 3 и при их проходе через центр фотометрической камеры освещают со всех сторон четырьмя источниками света 4 - однородными световыми пучками 5. Против каждого осветителя расположены фотоэлементы. б измерения площади поверхности сортируеьых предметов, освещаемой этим осветителем, Пары осветитель-Фотоэлемент расположены так, что их общие оптические оси пересекаются в центре фотометрической камеры 3. При прохождении сортируемых предметов через освещаемый объем в центре Фотометрической камеры на выходе фотоэлементов б п являются Фототоки, сумма которых пропорциональна площади поверхности сортируевнх предметов, Отра814490 20 НИИПИ Заказ 885краж 653 Подписи...

Автомат для многодиапазонной сортировкидеталей

Загрузка...

Номер патента: 816575

Опубликовано: 30.03.1981

Авторы: Ломакин, Головко

МПК: B07C 5/08

Метки: автомат, многодиапазонной, сортировкидеталей

...перемещений в дискретный Электрический сигнал, электронный, блок 2 запоминания, воспринимающий сигналы преобразователя 1, стол 3, механизм 4 для транспортировки деталей по столу 3, привод 5. Механизм 4 транспортирования снабжен сменяемыми спицами б, закрепленными верхними концами на крестовине 7, а нижними концами транспортирующие детали по столу 3 через позицию контроля, в которой установлены наконечники 8 преобразователя 1 линейных перемещений. Детали отделяются по одному на каждой спице б отсекателя 9,- установленными перпендикулярно поворот ной колонне 10.Каждый отсекатель 9 выполнен в виде верхнего и нижнего узлов, расположенных друг над другом. Каждый узел состоит иэ двух рычагов 11 и 12, 13 и 14, стянутых попарно пружинами 15 и...

Устройство для поперечной сортировкибревен

Загрузка...

Номер патента: 816576

Опубликовано: 30.03.1981

Авторы: Цанько, Биланин

МПК: B07C 5/14

Метки: поперечной, сортировкибревен

...на основании установлены несущиебалки 8 гребенчатого типа, по которым бревна попадают на механизмыйродольного перемещения, выполненныев виде приводных роликов 9, закреп-,ленных на балках 8 и связанных посредством цепной передачи 10 с приводом 11, и концевых приводных роликов 12, на которых установлены сбрасыватели бревен в накопитель 2. Каретка 4 состоит из корпуса 13,опорных роликов 14, рычага 15, подпружиненного и закрепленного на оси 16.5Устройство работает следующим образом.Бревно из механизма 1 поштучной выдачи подается на приводные ролики 9 механизма продольного перемещения .0 бревен. При наличии заказа на данный механизм продольного перемещения бревно посредством приводных роликов 9 выносится за пределы приемно-передающих...

Устройство для сортировки листовыхзаготовок

Загрузка...

Номер патента: 820907

Опубликовано: 15.04.1981

Автор: Кривовязюк

МПК: B07C 5/04

Метки: сортировки, листовыхзаготовок

...во время перемещения листоукладчика листовой заготовки 15, Кроме того, устройство снабжено контрольным конечным выключателем 78, установленным на листоукладчике, и упором 79, закрепленным на основании 2 и взаимодействующим с выключателем 78 (упор 79 показан в заниженном положении). Устройство также снабжено подпружиненным фиксатором 80, который смонтирован на отжимной раме 42 и взаимодействует с упором 81, и плошацкой 82, выполненной в виае пластины с пазами 5. Устройство цля сортировки листовых заготовок работает следующим образомНв стол 62, который опушен в исходное положение, уклацывают в стопку листовые заготовки 15, предназначенные для сортировки по габаритам. Рукоятка 72 переключения повернута в рабочее положение, т. е....

Устройство управления автоматическойкомплектовкой изделий из пар однотипныхдеталей

Загрузка...

Номер патента: 820908

Опубликовано: 15.04.1981

Авторы: Крылов, Шелест, Фарберов

МПК: B07C 5/04

Метки: пар, автоматическойкомплектовкой, однотипныхдеталей

...команда, по которой код из регистра 5 будет записан в первый регистр блока 8 памяти, а код из регистра 11 - во второй регистр блока 8, Если же код, находящийся в регистре 5, больше кода в регистре 11, т. е, отклонение контролируемого параметра второй пары превышает отклонение от номинала параметров первой пары, то по сигналу с выхода блока 6 сравнения в блоке 7 управления вырабатывается команда, по которой, код из регистра 1 будет записан в первый регистр блока 8 памяти, а код из регистра 5 во второй регистр блока 8. Одновременно из блока 2 комплектации код адреса второй комплектуемой пары записывается в тот регистр блока 8 памяти, в котором находится код, записанный из регистра 5. Следовательно, в первом регистре памяти 8...
