B07C 5/02 — операции, предшествующие сортировке, например расположение изделий в потоке, ориентирование

Аппарат для отделения усиков и тырсы от гвоздей

Загрузка...

Номер патента: 15862

Опубликовано: 30.06.1930

Автор: Завод

МПК: B07C 5/02

Метки: аппарат, тырсы, усиков, отделения, гвоздей

...труба 4, соединенная с вентилятором д, приводимым во вращение,мотором 1, снабжена шарниром 18, позволяющим совершать трубе кодебатедьные движения от кудачка, укрепденного на оси 1,8 и приводимого в движение шкивом 16,Действие аппарата заключается в сдедующем: смесь гвоздей, усиков и тырсы засыпается в распредедитедьный наклонный ящик 8, приводимый в качатедьное движение от кулачка на оси 14. Эта смесь через засыпное отверстие- б попадает в рабочую трубу 4 и подхватывается поагупающим воздухом из вентилятора 3. Труба приводится в колебательное движение у шарнира 18. Тырса, как более легкий материал, уносится струей воздуха в бункер 7, а гвозди с усиками по трубе через выпускное отверстие 6 поступают в сито 9, Сито приводится в...

Механизм для подготовки к сортировке деталей, произвольно засыпанных в бункер с горизонтальным дном

Загрузка...

Номер патента: 145006

Опубликовано: 01.01.1962

Автор: Губарев

МПК: B07C 5/02

Метки: дном, горизонтальным, произвольно, механизм, подготовки, засыпанных, сортировке, бункер

...от необходимой интенсивности заполнения обойм б бункера ферритами. Ввиду развертки резиновых 1 цеток-лопаток 4 относительно оси штанги 3 по архимедовой спирали ферриты сдвигаются от центра бункера к борту его, вдоль которого расположено 3 б приемных отверстий обойм б. Так как диагональ продольного сечения ферритового сердечника больше диаметра отверстия, феррит попадает в обойму только вертикально. В каждую обойму 5 может быть вмещено по 10 ферритов. От приводного мотора вращается вал б, с которым жест. ко связан эксцентрик 7. Вращаясь, эксцентрик 7 через ролик 8, посредством пружин 9 выдвигает от центра или придвигает к центру раму и145006шток 10. При этом происходит процесс постановки сердечников на проверку и возвращения штока...

157572

Загрузка...

Номер патента: 157572

Опубликовано: 01.01.1963

МПК: G06K 15/16, B07C 5/02

Метки: 157572

...на поверхности барабана выполнены две кольцевые проточки, в которых установлены эластичные щетки.Пачка 13 писем кладется на конвейер 7, который подает их к вакуумному барабану, Нижним краем письма опираются на нижний ограничитель 8, а верхним краем - в верхний ограничитель 9, являющийся размыкаюшим контактом В цепи питания электродвигателя, служащего приводом конвейера 7. За один оборот вакуумного барабана кулиса д делает прямой ход за письмом и обратный - с письмом, оттягивая его от пачки и одновременно переставляя через нижний ограничитель 8. Оттянутое присосом 4 от пачки 13 письмо нижней половиной располагается по касательной к барабану 1; верхняя часть с защемленным у ограничителя 9 верхним концом изгибается по форме...

Приспособление для приподнимания листов к устройству счета листов в стопе

Загрузка...

Номер патента: 184752

Опубликовано: 01.01.1966

Авторы: Иностранец, Иностранна

МПК: G06K 15/16, B07C 5/02

Метки: счета, стопе, листов, устройству, приподнимания

...к стопе и снабженных пружинами 10 гидрав.лических поршневых домкратов 11, штоки 12 поршней (не изображены) которых снабжены О эластичными башмаками И, упирающимисяв стопу, На каждой каретке, кроме самой верхней, установлен вертикально гидравлический поршневой домкрат 14, упирающийся своим штоком 15 в упор 1 б верхней каретки 5 для ее приподнимания,Г 1 риспособление снабжено установленнымив напорных трубопроводах домкратов кранами 17 с управляющими рычагами 18, взаимодействуощими с опускающимся вдоль стопы 30 устройством 19 счета листов.3Причем напорный трубопровод 20 вертикального домкрата 14 присоединен к напорному трубопроводу 21 верхнего наклонного домкрата 11 для совместного их включения.Действие приспособления...

Устройство для контроля пластин по линейнымразмерам

Загрузка...

Номер патента: 274459

Опубликовано: 01.01.1970

Автор: Фрумкин

МПК: B07C 5/02, G01B 21/02

Метки: линейнымразмерам, пластин

...конец подвижной губки гибкой стороной и предназначенного для перемещения пластины с механизма автоматической подачи к оптико-механической проекционной системе. На чертеже представлен механизмтацит пластины,Он содержит крестостину 1, подвижн ю 2ки, а также клин 4.Пластины, подлежащие контролю, подаются механизмом автоматической подачи на позицию контроля к оптико-механической проекционной системе.Механизм ориентации опускается на данной поз тции контроля с разжатыми губками к пластине. Когда она войдет в вырезы губок, то они сжимаются под действием клина, ориентируя пластину по контуру вырезов для того, чтобы получить строго фиксированное ее изображение на фотоэлектрическом калибре. Причем на губку 2 воздействует гибкая сторона клина....

Устройство для кассетирования продолговатыхдеталей

Загрузка...

Номер патента: 340465

Опубликовано: 01.01.1972

МПК: B07C 5/02

Метки: продолговатыхдеталей, кассетирования

...для автоматов. Известные устройства .не обеспечиваютвысокой производительности при систематизац.ии деталей.Цель изобретения - разработка устройства, кооторое может обеспечить систематизацию, предкассетирование и кассетированиепродолтоватых деталей для последующейустановки кассет в автоматы,Поставленная цель достигается тем, чтоусгройство для кассетироваиия создано наоснове барабана, снабженного внутри профилированными радиальными лопастями, междукоторыми установлении свободный конец держателя кассеты, прикрепленного одним концомк основанию барабана 1.оит из основания 1, крон а 8 с профилированным теля б кассет б, укреплен ного как и кронштейн на основании, В барабаня засыпаются продолговатые детали 7.Устройство для кассет 1 ирсвания...

Устройство для ориентированной укладки патронов в сумки съемщиц

Загрузка...

Номер патента: 369942

Опубликовано: 01.01.1973

Авторы: Киселев, Вител

МПК: B07C 5/02, B65H 67/06, B65B 35/56 ...

Метки: укладки, съемщиц, патронов, сумки, ориентированной

...всегда попадают на ленточный транспортер мотальной машины 2 сориентированными, т. е. идут по ленте транспортера утолщенным концом вперед. Другое ориентирование при броске патрона исключено. Попав на ленту транспортера мотальной машины патроны увлекаются ею и попадают на поворотный лоток б, с помощью которого они изменяют направление движения и попадают так же сориентированной утолщенной частью вперед на магистральный 7 и наклонный В транспортеры и увлекаются ко второму ориентирующему узлу, попадая сначала на наклонную плоскость 22. По ней они сползают в сумку съемщиц между двумя эластичными стенками 19, которые не дают им разориентироваться при падении на дно сумки. Благодаря наличию призматической формы 20 дна сумки съемщиц патрон...

Способ бесконтактной ориентации деталей

Загрузка...

Номер патента: 468657

Опубликовано: 30.04.1975

Авторы: Микельсон, Иоффе

МПК: B07C 5/02

Метки: ориентации, бесконтактной

...в положение, определяемое условиями уравновешивания силы тяжести детали и нондемоторных сил, направленных в противоположную сторону.Это отличие позволяет ориентировать плоские несимметричные детали из горизонтального положения в вертикальное или близкое к нему с установкой их по определенному признаку асимметрии,На чертеже показана схема ориентации деталей описываемым способом.Детали 1 укладывают на горизонтальную плоскость 2 (лоток) и подают в зону действия вертикально направленного пульсирующего магнитного поля, создаваемого плоской катушкой 3. Последняя подключена к сети перемен.ного тока. Возникающие электромагнитные силы поднимают деталь над входной плоскостью (лотком). При подъеме детали на нее воздействуют сила ее тяжести и...

Способ ориентации диэлектрических тел

Загрузка...

Номер патента: 468658

Опубликовано: 30.04.1975

Авторы: Калнин, Кирко, Иоффе

МПК: B07C 5/02

Метки: диэлектрических, тел, ориентации

...с предшествующей технологической операцией или же производят при вспомогательном переходе, когда тело находится в определенном положении (см. фиг. 3). И в том и в другом случае тела могут быть сориентированы с помощью одних и тех же средств, а именно в пространстве между двумя электродами, подключенными к источнику высокого напряжения. Нанесение зарядов производится во время прохождения высушенных после окраски тел 1, установленных на приспособлении 2, например конвейере покраски и сушки, с по мощью игольчатых электродов 3 и 4, размещенных неподвижно относительно приспособления 2. Ориентирующее устройство (см. фиг, 2 и фиг, 4) выполняют в виде двух плоских электродов 5 и 6, подключенных к источнику высо- О кого напряжения. Нанесение...

Устройство для магнитной ориентации электропроводящих немагнитных тел

Загрузка...

Номер патента: 471907

Опубликовано: 30.05.1975

Авторы: Давыденко, Дорофеев, Иоффе

МПК: B07C 5/02

Метки: электропроводящих, ориентации, тел, немагнитных, магнитной

...неоднородность с уменьшающейся величиной индукции от заостренных частей наконечников в направлении движения тел. Такое распределение магнитного потока обеспечивает поштуч ную отсечку тела от сплошного потока научастке концентрации магнитного потока и ориентацию тела в расширяющейся зоне.Под действием поля достигается также инекоторое перемещение тела в направлении, 25 противоположном потоку подаваемых тел,что облегчает вывод сориентированных тел из зоны ориентации.Возможен вариант и нелюсного наконечника ( и30 вающий несколько бо ю3магнитного потока в зоне точки 0 за счет разворота полюсных наконечников 2 и 3 под острым углом у к линии, соединяющей их концы. Магнитный поток распределяется тогда вдоль оси Х - Х.При ориентации...

Устройство для ориентирования деталей при сборке

Загрузка...

Номер патента: 493258

Опубликовано: 30.11.1975

Авторы: Герасимов, Будников

МПК: B23P 19/10, B07C 5/02

Метки: сборке, ориентирования

...с твердосплав штырями в двух проекциях.Устройство содержит смонтированный на корпусе 1 волнообразный желоб-питатель 2 прямоугольного сечения. Желоб изогнут в од ной плоскости и имеет радиусы кривизны сопрягающихся участков, зависимые от длины подаваемых деталей (клиновых штырей). ким образом, что сопрягающиеся волнообразные участки 4 и 5 выгнуты вниз, участок 6 - вверх, а участок 7 ограничен горизонтальной плоскостью,Устройство работает следующим образом.На выгнутых вниз участках 4 и 5 желоба штырь 8 имеет контакт со стенкой желоба только в двух своих крайних точках а и б.Положение штыря, когда клин его расположен в плоскости кривизны желоба, менее устойчиво, чем в том случае, когда клин располагается перпендикулярно к ней, так...

Устройство для изготовления заготовок для прессования с ориентированными армирующими элементами

Загрузка...

Номер патента: 597435

Опубликовано: 15.03.1978

Авторы: Паллей, Алнис, Озолс

МПК: B07C 5/02

Метки: прессования, армирующими, заготовок, элементами, ориентированными

...усчройство, разрез,Горизонтальная опорная плоскость 1при помощи неметаллических пружин 2 регулируемой жесткости закреплена на бетонной плите 3, опирающейся на резиновйе амортизаторы 4, На плите 3 установлен электромагнит 5, служащий для приложения вибраций к плоскости 1 посредсгвом якоря 6, закрепленного через дистанцер 7 снизу к плоскости 1. Узлы 5 и 6звэкранированы металлической сеткой 8,Горизонтальная опорная плоскость 1разделена на секции, внутри которых имЕются зигзагообразные каналы 9 для циркуляции теплоносителя. По краям секцийпри помощи винтов 1 О закреплены вертикально пластины-держатели 1 1 линейных12 и коронирующих 13 электродов, имеющих форму пилообразных пластин. Электроды 12 и 13 закреплены в пазах пластин-держателей...

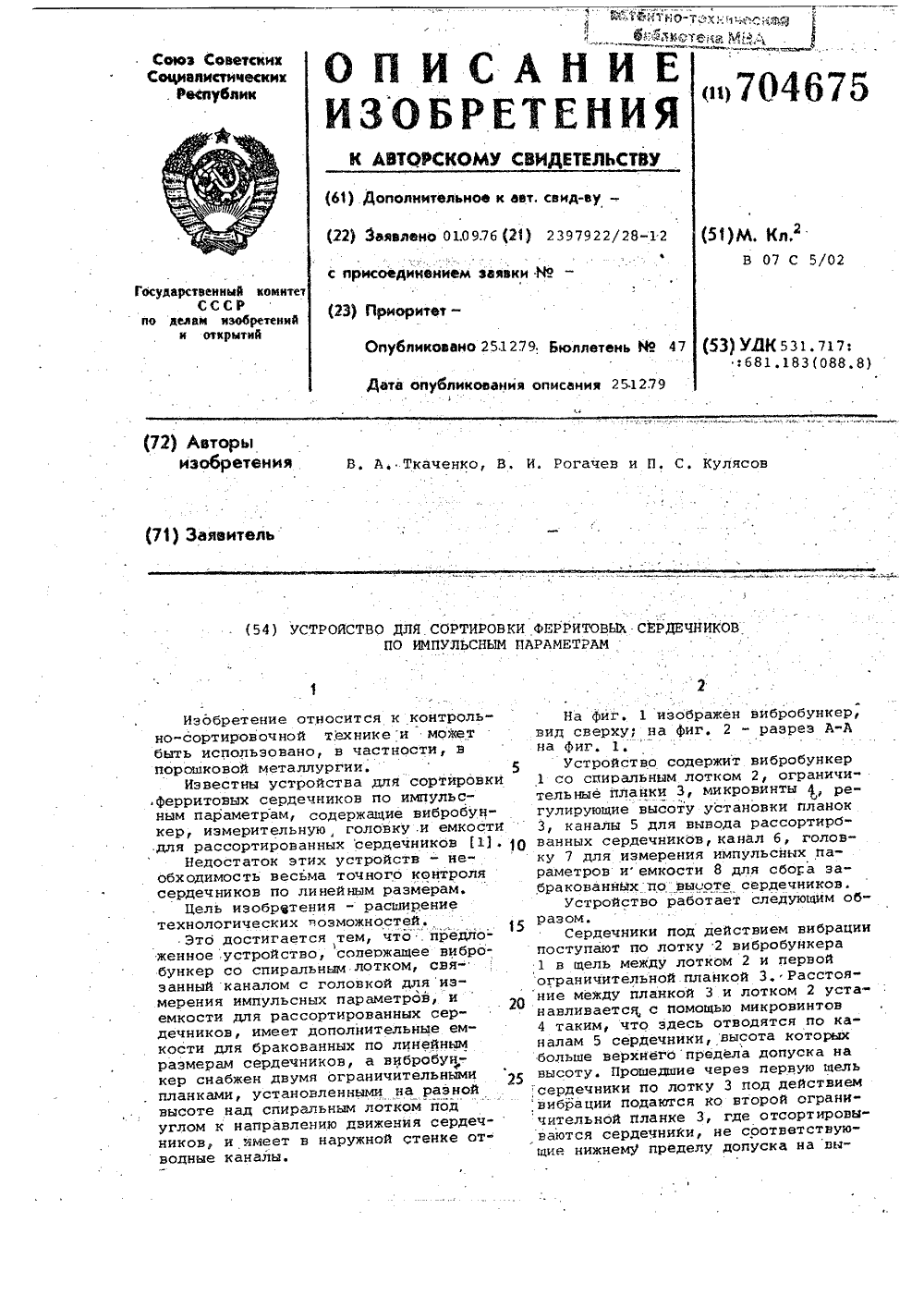

Устройство для сортировки ферритовых сердечников по импульсным параметрам

Загрузка...

Номер патента: 704675

Опубликовано: 25.12.1979

Авторы: Рогачев, Ткаченко, Кулясов

МПК: B07C 5/02

Метки: сердечников, параметрам, сортировки, ферритовых, импульсным

...каналы 5 для вывода рассортирбванных сердечников, канал б, голонку 7 для измерения импульсных параметров и емкости 8 для сбора забракованнЫх по-высоте сердечников.Устройство работает следующим образом,Сердечники под действием вибрациипоступают по лотку 2 нибробункера1 в щель между лотком 2 и пернойограничительной планкой 3, Расстояние между планкой 3 и лотком 2 устанавливается, с помощью микровинтов4 таким, что здесь отводятся по каналам 5 сердечники, высота которыхбольше верхнего предела допуска навысоту. Прошедшие через первую щельсердечники по лотку 3 под действиемвибрации подаются ко второй ограничительной планке 3, где отсортировы"наются сердечники, не соответствующие нижнему пределу допуска на ны704675 4пульсных параметров,...

Устройство для ориентации конических деталей

Загрузка...

Номер патента: 709191

Опубликовано: 15.01.1980

Авторы: Брусиловский, Янсонс, Тимрот

МПК: B07C 5/02

Метки: ориентации, конических

...2 и отводящим лотком 4 расположен механизм разворота, выполненный в виде четырех пар зажимов 5,установленных на двух несущих дисках б и 7, и пары встречно направленных подпружиненных рычагов 8 и 9,Несущие диски б и 7 жестко закреплены на приводном валу 3 гайкой 10, фа между собой соединены штифтом 11.Четыре пары зажимов 5 установленыяа дисках б и 7 при помощи плоскихпружин 12 и штифтов 13, причемкаждая пара зажимов н дисках выставлена так, что расстояние между рабочими поверхностями зажимов немногоменьше большего диаметра коническогоролика, Соединение дисков штифтом11 устраняет воэможность смещения 30между собой дисков б и 7 и пар зажимов5, установленных иа них.Подпружиненные рычаги 8 и 9 задерживают тонкий конец ролика при...

Автомат для контроля и сортировки электрических тороидальных сердечников

Загрузка...

Номер патента: 764747

Опубликовано: 23.09.1980

Авторы: Куров, Тарасенко, Попов, Федотов, Ильенко, Черный

МПК: B07C 5/02

Метки: сортировки, автомат, сердечников, электрических, тороидальных

...на якоре электромагнита 26. Уровень механизма контроля регулируется клином 27, За меха-низмом контроля вдоль желоба 4 следует механизм клеймения, состоящийиз электромагнита 28, на якоре которого установлено клеймо 29, а дляфиксации сердечника служат подпружиненный контакт 30 и скоба 31. Автомат снабжен контрольным прибором 32,Автомат для контроля сердечниковработает следующим образом.Загрузочная кассета 3, заполненная сердечниками, ставится рейкой11 на шестерню 12 с храповиком 13механизма передвижения кассеты.Крышка 9 кассеты 3, выполненной с-перегородКами позволяющими располагать контролируемые сердечники рядами-ручьями,. отодвигается до открытия первого ручья и закрепляетсяна столе 1 стопором 10. В этот момент сердечники...

Устройство для ориентированияферромагнитных стержней

Загрузка...

Номер патента: 795585

Опубликовано: 15.01.1981

Авторы: Гутович, Подберезский, Тишечкин, Ткаченко

МПК: B07C 5/02

Метки: ориентированияферромагнитных, стержней

...в фронтальной и профильной плоскостях проекций, Нижняя часть насадки5 расположена между полюсными накойечниками 7 электромагнита 2. Поверхностиполюсов образуют острый угол, вершинакоторого направлена к шахте. Такое положение поверхностей полюсов устраняетвспучивание магнитных силовых линий повысоте полюсных наконечников 7 и создает неравномерное магнитное поле с увеличением напряженности поля к верхнейчасти полюсных наконечников, На обмоткуэлектромагнита 8 через диод 9 подаетсяоднополупериодное выпрямленное напряжение промышленной частоты.Устройство работает следующим образом.Порция гвоздей ссыпается в шахту 1и взрыхляется, соударяясь с отбойнымипластинами 3. Щитки 4 осуществляютпредварительную ориентацию, разворачиваягвозди,...

Дисковое магазинное устройство

Загрузка...

Номер патента: 845885

Опубликовано: 15.07.1981

Авторы: Рязанов, Персиянцев

МПК: B07C 5/02

Метки: магазинное, дисковое

...в днище бункера имеется дугообразный паэ переменной глубины, а захватные механизмы выполнены в видЕ подпружиненных пальцев, размещенных в теле диска. и контактирующих с дугообразным пазом. На фиг. 1 изображено устройствобщий вид; на фиг. 2 - вид А нафиг. 1Устройство состоит из бункерас днищем 2, диска 3 и лотка 4. Вке 3 находится гнездо 5, в которустановлен палец 6, подпружиненнпружиной 7 .таким образом, что одконец пальца упирается в днище 2а другойвыступает за поверхносднища. В днище 2 на одном диаметпальцем б находится паз 8, На стке бункера укреплен лоток 4, нижчасть. которого выполнена раздвоеной на путепроводы 9 и 10, симмерично развернутые относительно лка на 90 о,Устройство работает следующимобразом.При вращениидиска...

Автомат для контроля и сортировки сверл

Загрузка...

Номер патента: 878359

Опубликовано: 07.11.1981

Авторы: Аганин, Михельсон, Подлазов, Кац, Голоульников

МПК: B07C 5/02

Метки: автомат, сортировки, сверл

...рычагом 10. Игла 11 рычага 10 и измерительные наконечники 13 двухконтактной скобы измерительной станции 3 расположены в одном поперечном сечении сверла.Процесс подачи сверла от загрузочного устройства 2 к измерительной станции 3 и ориентация осуществляются следующим образом.Загрузочное устройство 2 подает сверло на базовую призму 1, после че го толкателем 5 оно подводится к измерительной станции 3. Во время перемещения сверло поджимается механизмом 9 предварительнои ориентации к базовой призме 1 и ориентируется 10 1 20 25,35 40 по винтовой канавке сверла. Механизм 9 предварительной ориентации установ лен на таком расстоянии от двухконтактной скобы измерительной станции 3, при котором в измерительном сечении передняя грань каждого...

Устройство для опознавания токопроводящих деталей

Загрузка...

Номер патента: 895551

Опубликовано: 07.01.1982

Автор: Демидов

МПК: B07C 5/02

Метки: опознавания, токопроводящих

...устройство нельзя испольэовать для опознавания штампованных деталей, которые с одной стороны имеют скругленную грань, а с другой - острую грань. Точность опознавания такого устройства невысока , и могут происходить срывы генерации датчика даже тогда, когДа деталь обращена к датчику скругленной гранью.Целью изобретения является повышение точности опознавания деталей.Укаэанная цель достигается тем, что известное устройство для опознавания токопроводящих деталей, содержащее лоток подачи деталей и индуктивный датчик, состоящий иэ обмотки и кольцевого магнитопровода с вырезом, имеет тонкостенный цилиндр из немагнитного токопроводящего материала, размещенный внутри магнитопровода, прн этом вырез магнитопровода выполнен прямоугольным, а...

Устройство для контроля и сортировки сердечников

Загрузка...

Номер патента: 895552

Опубликовано: 07.01.1982

Авторы: Овсянников, Запивалов, Марутин

МПК: B07C 5/02

Метки: сердечников, сортировки

...нем ползуна 24 с роликом 25, маркировочной головки 26 и войлочной подушки 27, пропитанной краской и отклоняющейся, с помощью параллелограммного механизма 28. Возвратно-поступательное движение головки 26 осуществляется с помощью тяги 29, рычага 30 и двух пружин 31. Имеется подпружиненный прижим 32 для сердечника 33 и базирующий подвижный уцор 34.Устройство контроля работает следующим образом.При включении н автоматический режим после полной настройки на контроль данного сердечника выключается привод поворота стола 2. При этом приводятся н движение все механизмы. Сердечники поштучно вручную переносятся из цеховой тары 15, расположенной на рабочем столе 1, ца загрузочную позицию поворотного стола 2, Стог. 2, повода. чиваясь, переносит...

Устройство для сортировки и кассетирования миниатюрных деталей

Загрузка...

Номер патента: 912308

Опубликовано: 15.03.1982

Авторы: Тишинов, Гладков, Юматов, Кравченко, Шустов

МПК: B07C 5/02

Метки: сортировки, миниатюрных, кассетирования

...планки соответственно, при этом приемные кассеты установлены под окнамиотводящих лотков, а приемный и отводящий лотки установлены под угломк горизонту, превышающим угол трениядеталей о поверхность лоткое,На фиг. 1 изображено устройство,общий вид; на Фиг. 2 - возможныеположения детали на лотке.Устройство содержит вибробункер1, приемный лоток 2, отводящие верхний 3 и нижний 4 наклонные лотки,тормозную площадку 5, выступ 6, направляющую планку 7, окна е лотках8 и 9, упоры 10 и кассеты 11.Устройство работает следующим образом.Детали выходят иэ еибробункерав двух положениях ( фиг. 2) ободкомвниз или вверх. Остальные деталисбрасываются в бункер за счет угланаклона плоскости лотка вибробункерав радиальном направлении.Поступая на приемный...

Устройство для ориентированной выдачи деталей

Загрузка...

Номер патента: 974114

Опубликовано: 15.11.1982

Авторы: Кошкин, Зюзин, Николаенко, Чагин, Морданов, Кирсанов, Вишняков

МПК: B07C 5/10, G01B 11/24, B07C 5/02 ...

Метки: ориентированной, выдачи

...и мех браковки изделия, а осве системы обоих блоков рас по одну сторону от контр изделия.На чертеже представлена схема ройства.Устройст ачи деталей содержит дваРующих блока, включающих оные системы в виде двух ос1,2 и двух конденсоров 3,4, ррирующие системы в виде шаблона 5негатива и шаблона б позитива, двухобъектов 7,8 и двух фотодатчиков9 и 10, дв ханиэмов 11 и 12 разбраковки и я и контролируемое иэделие 13Устройство работает следующим образом.Контролируемет на позицию кток от двух освчерез два конде и З 0 руемое изделие974114 Формула изобретения филиал ППП "Патент г.ужгород, ул.Прое ая,6, Происходит сравнение контролируемого изделия 13 сначала с шаблоном,в результате чего часть светового потока проходит через щели,...

Устройство для сортировки ферромагнитных деталей

Загрузка...

Номер патента: 1030053

Опубликовано: 23.07.1983

Авторы: Иванов, Арбит, Штейнберг

МПК: B07C 5/02

Метки: сортировки, ферромагнитных

...в приборостроении для ориентации и сортировки полупроводниковых приборов. Известно устррйство ДлЯ сортиРов,ки, Ферромагнитных деталей, содержащее направляющий лоток, отводящие лотки и Птобразный магнит (,1).Недостатком устройства является10 низкая надежность сортировки изтза возможности удара деталей о перего" родку между отводящими лотками, что приводит к развороту деталей и, заклиниванию, или попаданию. а несрответ стоющий отводящий лоток Целью изобретения является повыщение надежности сортировки.Указанйая цель достигается тем, д что устройство для сортировки ферромагнитных деталей, содержащее направляющий лоток, отводящие лотки и Пюобразиый магнит, имеет дополнительный Й-образный магнит, один полюс каждо 25 го;магнита...

Способ бесконтактной магнитной ориентации деталей и устройство для его осуществления

Загрузка...

Номер патента: 1102641

Опубликовано: 15.07.1984

Автор: Демидов

МПК: B07C 5/02

Метки: бесконтактной, магнитной, ориентации

...магнитной ориентации деталей путем воздействия на них модулированным импульсным магнитным полем длительность паузы между имттульсами монотонно изменяют согласно неРавенству длительность паузыимпульсами время необходимое для перемещения детали в зону ориентирования на расстояние, равное размеру детали; время, необходимое для преодоления деталью зоны выталкивающего воздействия полей рассеяния и входаее в зону ориентирования. При этом устройство для бесконтактной магнитной ориентации деталей, содержащее электромагнит, лоток, размещенный между полюсами электромагнита, задающий генератор и усилитель мощности, имеет импульсный модулятор с времязадающей РС-цепью, выполненный в виде генератора прямоугольныхимпульсов, выход которого...

Устройство для ориентации наружных частей спичечных коробок

Загрузка...

Номер патента: 1106553

Опубликовано: 07.08.1984

Авторы: Желтов, Банный

МПК: B07C 5/02

Метки: частей, ориентации, спичечных, наружных, коробок

...выступают ниже нижних кромок стенок шахты, а упор закреплен у нижней кромки задней стенки шахты, при этом поворотная заслонка передней стенки кинематически связана с толкателем, поворотная заслонка задней стенки выполнена криволинейной, а ее привод электрически связан с фотоэлекрическим блоком контроля. На чертеже изображено устройство в разрезе, общий вид.Устройство содержит вертикальную шахту 1, состоящую из задней стенки 2, передней стенки 3 и упора 4, заслонки 5, стенки с приводом 6, приводную заслонку 7 передней стенки, отсекатель, состоящий из опорного рычага 8 и прижима 9, фотоэлектрический блок 10 контроля, приводной ролик 11 для проталкивания зависших наружных частей спичечных коробок и толкатель 12 для отвода частей коробок...

Устройство для подачи предметов округлой формы

Загрузка...

Номер патента: 1171124

Опубликовано: 07.08.1985

Авторы: Назарова, Берман, Мазина, Тарасов, Василюк, Горюнов, Герасимов, Роганова

МПК: B07C 5/02

Метки: подачи, предметов, формы, округлой

...между центрами роликов и может быть образован либо изогнутыми направляющими, либо дискретными упругими пластинами, установленными на направляющих с наклоном к конечному участку ручья (на фиг. 2 они помечены затемненными участками на направляющих).Пластины, выполненные из резины илидругого упругого материала, прикреплены к направляющим ручья теми сторонами, которые расположены ближе к входу ручья, Расстояние между вершинами противоположных направляющих, обращенными к центру ручья, измеренное по оси ролика, составляет 1/4 - 1/2 ширины ручья.В экспериментальной установке пластинывыполнены из резины с возможностью их упругого поворота, уменьшающего угол наклона к конечному участку устройства.Ручей может содержать несколько участков...

Устройство для ориентирования шпилек

Загрузка...

Номер патента: 1227264

Опубликовано: 30.04.1986

Авторы: Житников, Голованов

МПК: B07C 5/02

Метки: шпилек, ориентирования

...качатьсяна оси, закрепленной в полэуне б. Вначальном положении ползуна б собачка 8 упирается в упор 9 и щуп собачки 8 не мешает эападанию шпильки 4в паз поворотного диска 3. Поворотный диск 3 и шестерня 25 закрепленына валу 10, установленномв корпусе 1.На другом конце вала 10 между поворотным диском 3 и шестерней 25 установлены упорный подшипник 11 ифрикционная муфта 12, Шестерня 25фрикционной муфты 12 связана с шестерней 13 промежуточного вала 14,установленного в корпусе 1, На другом конце вала 14 закреплена однооборотная муфта 15 с поворотной шпонкой 16. Поворотная шпонка 16 изображена на фиг. 1 в положении работыоднооборотной муфты 15. Шестерняоднооборотной муфты 15 связана с шестерней приводного вала 17. Радиальный кулачок 18...

Устройство для контроля и сортировки деталей

Загрузка...

Номер патента: 1442274

Опубликовано: 07.12.1988

Авторы: Демидов, Шкатов, Шатерников, Жук

МПК: B07C 5/02

Метки: сортировки

...контроля асимметричных сторон19 и 20 детали 18 (блок 10 реагируегна сторону 20, обращенную к лотку 17,и не реагирует на сторону 19, еслиона обращена к укаэанному лотку, который также способствует надежномураспознаванию положения детали, таккак выполнение гго профилированнымприводит к механическому изменениюрасстояния (зазора) между одной изасимметричных сторон детали и токопроводящей пластиной 4, При отсутствии деталей в зоне действия ориентирующего злгктромагнита часть обмоткис индуктивностью Ь через коммутатор9 включена в колебательный контурЬ,1 - С и в коллекторную цепь автогенератора 11; на выходе детектора12 - высокий уровень сигналов (=15 В),При подходе деталей 18 этот уровеньуменьшается (если деталь обращена кпластине 4 стороной...

Устройство для ориентирования и подачи изделий

Загрузка...

Номер патента: 1449470

Опубликовано: 07.01.1989

Авторы: Копосов, Купершмид, Шейнин, Лукаш

МПК: B65G 47/24, B07C 5/02, B65B 35/56 ...

Метки: ориентирования, подачи

...элементы с рабочими конца и, лежащими в двух параллельных плоско тях, выполненные в виде стержней 2, ра положенных в шахматном порядке и обра уюших между собой каналы 3 для размегцения ориентированных изделий (деталей) 4. аждый канал 3 образован четырьмя стерж ями, рабочие концы (наконечники) 5 трех из которых лежат в одной плоскости и имеют форму конусов со скругленными вершинами, а рабочий конец (наконечник) 6 четвертогопр 1 вышаюшего их выполнен сферическим, прй этом каждый из стержней 2 со сферическим наконечником 6 окружен восемью стержнями с коническими наконечниками 5." Вибробункер смонтирован на опорах 7 .и взаимодействует с виброприводом 8, Устрс)йство содержит также технологическую екость 9 и гибкие транспортные направляющие...
