B07B — Разделение или сортировка твердых материалов путем просеивания, грохочения или разделения с помощью газовых или воздушных потоков; прочие виды разделения сухими способами сыпучих материалов или штучных изделий, например, хранимых навалом и пригодных для сортировки как сыпучие материалы

Страница 78

Ленточно-струнное сито вибрационногогрохота

Загрузка...

Номер патента: 816569

Опубликовано: 30.03.1981

Авторы: Морус, Потураев, Взоров, Червоненко, Хорошилов

МПК: B07B 1/12

Метки: сито, вибрационногогрохота, ленточно-струнное

...Я - то же, в крайнем нижнем положении.Ленточно-струнное сито вибрацион.ных грохотов состоит из эластичных лент 1, снабженных периодическими выступами 2 и закрепленных в опорах 3 посредством узлов 4 крепления. Ленты 1 установлены в опорах 3 с зазором е, величина которого определяется в зависимости от технологических условий грохочения. Поперечные сечения лент 1 имеют трапециевидную форму. Поверхность вершины выступа параллельна основанию выступа, сопрягающей 15 гося с боковой поверхностью трапециевидной ленты. Ленты 1 закреплены в опорах 3 таким образом, что трапециевидные сечения смежных лент одинаковыми основаниями развернуты друг от носительно друга на 180 . При этом центры тяжести поперечных сечений смежных лент 1 смещены...

Барабанный вибрационный грохот

Загрузка...

Номер патента: 816570

Опубликовано: 30.03.1981

Авторы: Берлин, Трайнис

МПК: B07B 1/26

Метки: грохот, барабанный, вибрационный

...с барабаном 1, так как их концы через балки 6 связаны с вращаю-.щимся эластичным ситом 14. Вращается вокруг оси вала 5 и вибратор 7,установленный на опоре 8, жесткосвязанный с крестовинами 3. В своюочередь валу вибратора 7 с дебалансами 10 сообщается вращение черезклиноременную передачу от.шкива 11,вращающегося в подшипнике 12 на валу 5.Под воздействием инерционной силы вращающихся дебалансов 10 вибратора 7 крестовины 3 совершают крутильные колебания относительно оси вала 5, продолжая вращаться вместе с барабаном 1. Во время колебаний крестовин 3 на валу 5 участки эластичного сита 14 между опорами б и 15 то натягиваются, то провисают (фиг.2) Таким образом, эластичному ситу 1 придается "волновой" характер движения, кроме этого,...

Способ отделения известняка отсуглинистого грунта и устройстводля его осуществления

Загрузка...

Номер патента: 816571

Опубликовано: 30.03.1981

Авторы: Малинин, Деев, Калинин, Новиков, Станиславов, Ржондковский, Самейщев, Темнова

МПК: B07B 1/28

Метки: отсуглинистого, устройстводля, известняка, грунта, отделения

...к импеллеру.На чертеже схематически изображено предлагаемое устройство, общийВидУстройство для отделейия известняка от суглинистого грунта состоитиз камеры (условно не показана) сводой, плоского решета 1 с круглойобечайкой 2, подвешенного к шаровойопоре 3 с помощью трех ступиц 4,пружины 5 и шаровой пяты б, самобалансного вибратора 7, импеллера 8 скронштейном 9 и роликом 10, вертикального вала 11, передающего вращение импеллеру 8 от привода, внутреннего конуса-приемника 12, расположенного под разгрузочным окном 13,загрузочной воронки 14, прикрепленной к .раме-крестовине 15, защитногоконуса 16 направляющего конуса 17.По периметру сита выполнена кольцевая направляющая дорожка 18.Устройство работает следующимобразом.При работе вибратора 7...

Грохот

Загрузка...

Номер патента: 816572

Опубликовано: 30.03.1981

Авторы: Сухин, Маширов, Трифан

МПК: B07B 1/40

Метки: грохот

...его сторон, виброизоляторов 6, на которых установлена рама 2.При работе грохота короб 1 совершает круговые колебания в вертикальной плоскости. Передача возмущающей силы от вращающегося дебалансного вибратора 3 к коробу 1 осуществляется через раму 2, амортизаторы 4 цапфы 5. Силы инерции колеблющегося короба 1, воспринимаются упругими амортизаторами 4, равномерно распределенными вдоль бортов короба 1.Дебалансный вибратор 3 установлен в центре тяжести колебательной системы. Это условие должно выполняться для того, чтобы при работе грохота было минимальным галопирование. Рама 2 практически не участвует в технологическом процессе, поэтому ее амплитуда колебаний должна быть минимальной. Это достигается путем подбора жесткости...

Вибрационный сепаратор

Загрузка...

Номер патента: 816573

Опубликовано: 30.03.1981

Авторы: Корнилов, Ноздрачев, Вобликов

МПК: B07B 1/40

Метки: вибрационный, сепаратор

...пластина, в которой выполокно, а разгрузочный патрубок еплен к собирающему конусу. оме того, разгруэочнйй патрубовиде желоба.1 показано устройство, она фиг. 2 - конструкция. сита; на фиг. 3 - конструкция питателя.Устройство состоит из электромагнитного или механического вибратора 1, расположенного в центре, или трех электромагнитных вибраторов, располагаемых по периферии станины 2. 5 Якорь вибратора соединен с держателем 3 комплекта сит и удерживается на определенном расстоянии от сердечника,с помощью упругих опор 4, закреп:ленных на приливах. Комплект сит,. ко О личество которых,в зависимости от технологических требований, может быть от трех до шести закреплен на держателе с помощью винтового 5 или любого другого устройства. Каждое ....

Воздушный сепаратор

Загрузка...

Номер патента: 816574

Опубликовано: 30.03.1981

Авторы: Хомченко, Чулков

МПК: B07B 7/08

Метки: сепаратор, воздушный

...состоит иэспирального патрубка 1 для вывода легкой фракции, входного спиральногопатрубка 2, камеры 3 сепарации, конуса 4 зернистого материала, крышки 5, 15загрузочной течки б с конусом 7, ротора 8, разбрасывающего диска 9,электродвигателя 10, регулировочного кольца 11, гайки 12 и подвесок 13 для регулировки кольца 11 по высоте над 20разбрасывающим диском, перегородки14, делящей входную улитку на две камеры, дросселя 15, пересыпных конусов16 и 17, жалюзийного узла 18 длязакручивания воздушного потока в зонесепарации.Сепаратор работает следующим образом.По загрузочной течке б и конусу 7.материал поступает на вращающий разбрасывающий диск 9. С этого дискаматериал разбрасывается круговым веером, равномерность которого достигается...

Устройство автоматического регу-лирования пневмосепаратора

Загрузка...

Номер патента: 818665

Опубликовано: 07.04.1981

Авторы: Суздаль, Епифанов, Литвинов

МПК: B07B 1/00

Метки: пневмосепаратора, регу-лирования

...схемой сравнения 21. На схему сравнения 21 подают опорное напряжение У которое служит задатчиком в системе стабилизации плотности. Выход схемы сравнения 21 подключен к приводу загрузчика 3.На электрод 9, являющийся общим для датчиков 7, 8 подают переменное напряжеУ, Выходные аре Увых 1, У,х 2 (фиг. 3) снимают с электродов 10, 11, расположенных в одной плоскости сзаземленными электродами 12, 13 и поступают через последовательно соединенные усилители напряжения 15, 16, детектирующие устройства 17, 18, вычитающую схему 19, функциональный преобразователь 20 на вход схемы сравнения 21, где они сравниваются с опорным напряжением О являющимся задатчиком в системе стабилизации плотности. Схема сравнения 21 управляет загрузчиком материала...

Сборное сито из резины

Загрузка...

Номер патента: 818666

Опубликовано: 07.04.1981

Авторы: Ваксенбург, Соболев, Стыллер

МПК: B07B 1/04

Метки: сито, резины, сборное

...срядом отверстий; на фиг. 2 - секция сборе; на фиг. 3 показан узел соединения секции с рамой; на фиг, 4 - узел соединения собранных полос с рамой с помощью болтов.5 Сито содержит полосы 1, которые имеютотверстия 2,. а на боковых поверхностяхвыступы 3 и впадины 4. Полосы образуютсекции 5, вставлены в коробчатую раму 6 и поджаты подвижной стороной 7 рамы с по мощью болтов 8. Выступы и впадины расположены с одинаковым шагом, а форма их соответствует друг другу, что обеспечивает точную сборку секции. В каждом выступе выполнено отверстие 2, которое име ет форму усеченной пирамиды или усеченного конуса, причем .меньшее основание пирамиды или конуса находится на рабочей поверхности сита. Это предотвращает забивание отверстий при работе...

Ситовой сепаратор

Загрузка...

Номер патента: 818667

Опубликовано: 07.04.1981

Авторы: Кононенко, Бородай

МПК: B07B 1/08

Метки: ситовой, сепаратор

...болтов 21 и пазов 15 на ситовых пакетах, причем болты 21 крепятся внизу к диску 20, а сверху - к кольцу 22. Ситовой аппарат посажен на вертикальный приводной вал 23 с помощью втулки 24 и кольца 25 внизу распределительного цилиндра 18. Сепаратор смонтирован на станине 26. Его обслуживают привод 2 и бункеры 28 и 29 для приема просеянных фракций.Сепаратор работает следующим образом.Материал подается вертикально в пита- тель 19, в котором распределяется на три потока по высоте, причем каждый из потоков в свою очередь делится на струи по количеству рабочих сит и подается через окна в распределительном цилиндре 18 в приемные каналы 8 ситовых пакетов 1 на сита 2 ситового аппарата 16. Экраны 5, поворачиваясь вокруг своих осей 7, под действием...

Грохот

Загрузка...

Номер патента: 818668

Опубликовано: 07.04.1981

Авторы: Нестеров, Садчиков, Обрывков

МПК: B07B 1/12

Метки: грохот

...подшипниках 9 на раме 1 итакже имеет возможность осевого перемещения в подшипниках 9.На концах подвижных колосников 2 закреплены рычаги 10, длина которых изменяется от середины грохота к краю пропорционально величине разведения колосников,Другие концы рычагов соединены шарнирно с тягой 11, причем один из рычагов 10 ашарниром 12 соединен с рамой 1.На валу 8 для разведения подвижных околосников закреплены кулачки 13, с шагом, соответствующим величине разведения.На раме 1 установлены упоры 14 с шагом, соответственно шагу кулачков 13.Шаг кулачка 13 вала 8 и шаг упора 14 15подобраны таким образом, чтобы обеспечить равномерное разведение подвижныхколосников 2.Вал 8 снабжен приводом для возвратнопоступательного перемещения (на фигурах 20не...

Барабанный грохот

Загрузка...

Номер патента: 818669

Опубликовано: 07.04.1981

Авторы: Савчук, Гершенкоп, Комаров, Хохуля, Миронов, Улезко

МПК: B07B 1/18

Метки: барабанный, грохот

...последние закреплены на концах стержней и входят в зацепление с зубчатым колесом.На фиг. 1 изображен барабанный грохот, общий вид; на фиг. 2 - вид А на 20 фиг, 1; на фиг, 3 показано сечение Б - Б нафиг. 1.Барабанный грохот состоит из барабана1, загрузочного устройства 2 и приемников 3 и 4 продуктов разделения - соответствен но для слюды и пустой породы. Барабансодержит реборды 5, на которых закреплены стержни 6 с пластинами 7, и приспособление для синхронного разворота пластин вокруг осей стержней, состоящее из боль шого венца 8, секторов 9, насаженных наконцы стержней, и фиксатора поворота 10,818669 ид 4 иг оставитель В Крае 661 Подписноекомитета СССРткрытийя наб., д. 4/5 иг ипография, пр, Сапуно Материал руды из загрузочного...

Сепаратор

Загрузка...

Номер патента: 818670

Опубликовано: 07.04.1981

Авторы: Воротеляк, Горбунов, Вотинов

МПК: B07B 1/28

Метки: сепаратор

...транспортер 1, заключенный в вертикально расположенном корпусе 2, который имеет воздуховод 3 с патрубками 4. Вращение перфорированного спирального транспортера производится через вал 5. В нижней части корпуса устройства расположены поочередно открывающиеся отверстия для выпуска слюды и породы. Для полученич осевых колебаний транспортера имеется осевой вибратор 6. Патрубки 4 воздуховода подведены к каждому витку шнека.Порционный забойный сепаратор работает следующим образом.В приемный бункер при помощи загрузочного механизма поступает р дная масса. Включается привод перфорированного спирального транспортера и одновременно включается вентилятор, создающий разрежение в воздуховоде 3. После полного за818670 аказ 7348 Изд.2 ираж бб 1 ПО Попс...

Вибрационный сепаратор

Загрузка...

Номер патента: 818671

Опубликовано: 07.04.1981

Авторы: Вдовин, Корольков, Кузнецов

МПК: B07B 1/46

Метки: сепаратор, вибрационный

...гофрированным ситом размочаленных отходов=д: .ЪА, Г. Кузнецонструкторскитт рнсттттутетрозаводскогонного объединения к выходу после провала жидкости очищенной фракции суспензии.Целью изобретения является повышение производительности.Это достигается тем, что гофры сита выполнены уменьшающимися по высоте в направлении к разгрузочному концу сита.На фиг. 1 показан общий вид вибрационного сепаратора; на фиг. 2 - разрез А - А фиг, 1.Устройство состоит из корпуса 1, гофрированного сита 2, вибратора 3, опор с амортизаторами 4 и привода 5.Устройство работает следующим образом.Волокнистая суспензия поступает на сито 2 и под действием сил тяжести проходит через отверстия сита в ванну (на фиг. не показана). Отходы, задержанные ситом 2, под напором...

Способ очистки технологическойщепы лесосечных отходов

Загрузка...

Номер патента: 818672

Опубликовано: 07.04.1981

Автор: Свирин

МПК: B07B 4/06

Метки: технологическойщепы, лесосечных, отходов

...щепы имеют большие различия, поэтому и невозможна однооперационная очистка загрязненной щепы.Известен способ разделения частиц технологической щепы и отходов, заключающийся в разделении сырья на перфорированных поверхностях в две стадии за счет создания разрежения, равное 5 - 30 н/м 2, рижпмании потоком воздуха к вращаюЗаказ 734/10 Изд.289 Тираж 661 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 щемуся барабану частиц, удалении отпавших частиц и снятии удержанных на барабане частиц, которые подвергают прижиманию к проницаемой поверхности дополнительного барабана, вращающегося в протипоположную сторону первого барабана...

Способ разделения семян сахар-ной свеклы

Загрузка...

Номер патента: 818673

Опубликовано: 07.04.1981

Авторы: Куликов, Хегай, Шахмурадян

МПК: B07B 4/08

Метки: сахар-ной, разделения, семян, свеклы

...сельског хозяйстВа 3,5 - 4,5 м/с, при этом выделение семенного зерна из оставшейся массы проводят при скорости воздушного потока 5,0 - 5,5 м/с.П р и м е р. В качестве исследуемого материала использовались семена сахарной свеклы сорта Лятушковская односеменная, фракции 3,5 - 4,5 мм и 4,5 - 5,5 мм, а затем в отдельности пропускались пневмоклассификатор. При этом посл тельно выделялись семена, выдуваемь скоростях воздушного потока: 3,5; 3,6 4,1 - 4,5; 4,6 - 5,0; 5,1 - 5,5; 5,6 - 6,0 и 6,1 м/с. Семена последней из выделенных по парусности фракций были проверены на всхожесть и ростковость,Наиболее высокие результаты всхожести и ростковости были получены при скоростях воздушного потока 4,1 - 5,5 м/с для фракции 3,5 - 4,5 мм и 3,6 - 4,5 м/с...

Цилиндрический триер

Загрузка...

Номер патента: 818674

Опубликовано: 07.04.1981

Авторы: Туаев, Штерн, Сутугин, Сосновский, Елоев

МПК: B07B 13/02

Метки: цилиндрический, триер

...ми пластинами, расположенными хности валика вдоль его образуюправляющий козырек имеет учасенный от поверхности валика на е, меньше высоты пластины.1 показан предлагаемый триер, ца; на фиг. 2 показано подающее о триера.содержит барабан 1, в котором ы ячеистая эластичная лента 2, ые ролики 3, нажимной валик 4, е устройство 5, щеточный отражатель 6, приемные лотки 7 и 8. Барабан установлен на опорных роликах 9,Подающее устройство состоит из шнека (на фигурах не показан), размещенного внутри кожуха 10, направляющего козырька 11, вращающегося валика 12, рабочая поверхность которого образована эластичными продольными пластинами 13. Козырек содержит участок А, удаленный от поверхности валика 12 на расстояние, меньшее вылета...

Грохот

Загрузка...

Номер патента: 820904

Опубликовано: 15.04.1981

Авторы: Западинская, Степанов

МПК: B07B 1/00

Метки: грохот

...фундамент.В укрытии имеются окна 6 и 7 длязагрузки и разгрузки материала, патрубок 8 для присоединения аспирационного устройства, а также двери 9 для обслуживания грохотаВибрация создается выбратором 10.При этом общая масса пылезащитногоукрытия соответствует необходимой величине массы виброизоляционной рамы.Основание пылезащитного укрытия вы, Кравецр Корректо Редактор С. емчик ж 653 Подписнорственного комитета СССретений и открытий,5, Раушская наб., д. 4 1580/11 ТираВНИИПИ Госудапо дедам изо 13035, Москва, ЖЗа 5 ПП Патент", г. Ужгород, ул. Проектна попнено жестким и по массе соизмеримо с массой всех остальных его стенок,Грохот работает следующим образом.Материал через течку окна б поступает на сито 2, получаемые при этом процукты...

Грохот

Загрузка...

Номер патента: 820905

Опубликовано: 15.04.1981

Авторы: Байков, Ермолаева, Гойхрах

МПК: B07B 1/28

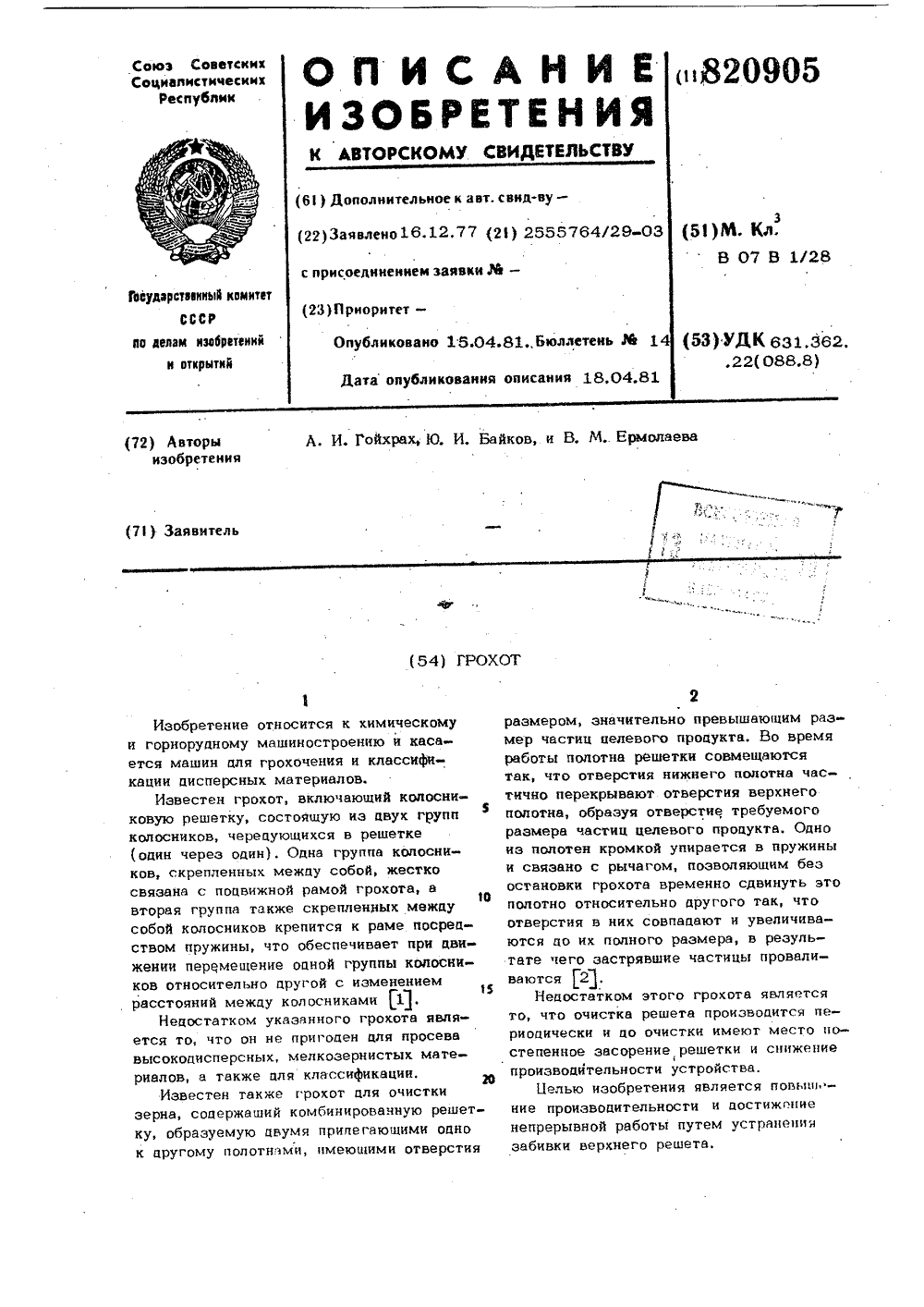

Метки: грохот

...грохота имеется загрузочный штуцер 21, а на корпусе-штуцеры 22 и 23 аля выгрузки проаукта из агре 0 15 го г 5 30 35 40 45 50 55 гата. Грохоа связан с привоаным устройством 24 ( показано частично),Грокот-классификатор периоаичесногоаействия работает слеауюшим образом.В верхнюю камеру загружают поалежащее рассеву на фракции искоаное вещество,закрывают камеру крышкой и пускают грохот в работу. При авижении грохота сситами в горизонтальной плоскости инерционные решетки 7 в силу инерции стремятся сохранить свое положение в пространстве, в результате чего межау ситами и решетками осуществляется относительное авижение. При этом перемычкимежау отверстиями инерционнык решетокпрепятствуют зависанию в отверстияхсит клиновианых частиц., Хоа решетки...

Пневматический винтовой сепаратор

Загрузка...

Номер патента: 820906

Опубликовано: 15.04.1981

Авторы: Гольдман, Кисляков, Карпенко, Клюева

МПК: B07B 7/08

Метки: пневматический, сепаратор, винтовой

...элемента 2, Сепарируемый материал,попадающий в среднюю часть аппарата через патрубок 5, под действием массовых и аэродинамических сил соверщает сложное криволинейное цвижение. Легкие частицы увлекаются воздушным потоком и выносятся из аппарата. Более тяжелые частицы присоприкосновении с цилиндрической поверхностью корпуса 1 теряют скорость, выпадают из воздушного. потока и по кольцевому зазору А стекают в течку 7. Часть частиц выпапает из потока на наклонную направляющую винтовую спираль и, скатываясь вдоль ее образующей к центру, попадает на корот колопастную отражающую спираль 4; Со спирали 4 эти частицы под цействием.сил тяжести вновь направляются в. криволи-,Ф формула изобретения Пневматический винтовой сепаратор,15включающий корпус,...

Грохот

Загрузка...

Номер патента: 822923

Опубликовано: 23.04.1981

Автор: Сыса

МПК: B07B 1/00

Метки: грохот

...Известен грохот с полиуретановыми просеиваннцнми поверхностями, имеющими растил.ряющиеся к низу отверстия 1 т.А.Недостатком устройства является возможность забивки сита и, вследствие этого,износпросеивающей поверхности,Наиболее близким по технической сущностив достигаемому эффекту к,предлагаемому яв.ляется грохот, содержащий опорную раму. впросеивающую поверхность (2);Цель изобретения - исключение взноса изабивки просеивающей поверхности,Цель досткгается тем, что на опорной рамечерез равные промежутки установлены наеадки для формирования струй жидкости, образующие просеивающую поверхность,На чертеже изображен предлагаемый грохот.Грохот содержит раму 1, на которой крепятся насадки 2 для подачи и формирования жид, д в руях дю...

Классификатор сыпучих материалов

Загрузка...

Номер патента: 822924

Опубликовано: 23.04.1981

Авторы: Александров, Птицын, Суппес, Пушкарев, Панишев, Черных, Секерин, Струков

МПК: B07B 1/04

Метки: классификатор, сыпучих

...загрузочное приспособление 1, криволинейный желоб 2, соединенный в нижней части с перфорированным участком 3. Внутри желоба 2 расположен центробежный выбрасыватель 4, выполненный в виде лопастного ротора 5 с осевым отверстием 6 для эа.грузки материала. Желоб 2 имеет разгрузочное отверстие 7, расположенное над местом сне. динеиия желоба. 2, с перфорированным участ. ь ком 3. Исходный материал через загрузочное при. способление 3 и центральное отверстие б поступает на вращающийся ротор 5, где под действием центробежной силы прижимается к внутренней радиальной поверхности криволинейного желоба 2 и перемещается лопастямнротора 5 к разгрузочному отверстию 7, че. рез которое выбрасывается на перфорирован. нын участок 3.. При двнжснии...

Струнное сито

Загрузка...

Номер патента: 822925

Опубликовано: 23.04.1981

Авторы: Сандалов, Розовский

МПК: B07B 1/04

Метки: сито, струнное

...продольный иг. 2 - разрез А - А на фиг. 1.,Устройство работает следующим образом, С конвейера материал ссыпается с определенной высоты на сито, установленное под углом 30 - 60 к горизонту, причем струны расположены вдоль .сходящего с сита потока.В момент контакта материала со струнной поверхностью различные по величине зернаиме. ют различную энергию. Крупные частицы, 1 имеюшие размер болер интервала в и соответ. ственно большую энергию, отражаются более напряженными струнами 2, в результате ампли. туда колебаний. всех струн выравнивается и,следовательно, образование чрезмерных прогибов в момент ударов крупнымн частицами не происходит. поэтому зерна материала круп822925 Составитель Е, ПапкоТехред А, Ач Бутяга Редактор Н, Лазаренко...

Сито

Загрузка...

Номер патента: 822926

Опубликовано: 23.04.1981

Авторы: Муравин, Гортинский, Альтерман, Дулаев, Чаблина

МПК: B07B 1/46

Метки: сито

...чтоосновной культурый примеси мело ной сорной попадать в так и в их поперечные (лшеница) отличаются 1Изобретение относится к сепарированию зерх смесей и.может быть использовано в чистительньтх отделениях мукомольныхдов. а.вестно гофрированное решето с угломгранями, гофр 60 и. с круглыми от- з ями в желобках, причем кромкиотвер. стия симметрично.расползгаютсл в боковых стенках гофр, Шаг гофр имеет величину мень. аую половины длины сходовых примесей 1 ЦНедостатком этого решета является то, что ф в нем возможно заклинивание истиц между стенками гофр. Причем из-за того, что отвер. стия круглые, невозможно разделять длинные и короткие примеси, так как признаком раз деления для таких отверстий является ширй. на зерновок,.Известна...

Пневматический сепаратор дляочистки семян

Загрузка...

Номер патента: 822927

Опубликовано: 23.04.1981

Автор: Злочевский

МПК: B07B 4/08

Метки: дляочистки, семян, сепаратор, пневматический

...расхода воздуха и неэкоиомичному использованию венвентилятора.Пель изобретения - повышение эффективности, очистки за счет регулирования поляско ростей воздушного потока и производитель. ности,Указанная цель достигается тем, что сепаратор снабжен эжектирующим нриспособле822927 3На. чертеже схематически изображено предлагаемое устройство.Сепаратор состоит из вертикального загру. зочного приспособления: бункера 1 входящеЭго в осадочную камеру 2 и питающей трубы 3. Дефлектор 4. состоит из ряда усеченных конусов и служит для распределения зернового материала. На вертикальной колонке 5 крепится патрубок 6;через который выводится зер. новой материал по сетке 7. Сопла .8 ввернуты в плиту 9. Через трубы 8 проходит воздуш. иый поток от...

Инерционный пневматический классификатордля разделения тонкодисперсных порошков

Загрузка...

Номер патента: 822928

Опубликовано: 23.04.1981

Авторы: Барский, Варгасов, Говоров, Канусик, Малагамба

МПК: B07B 7/00

Метки: инерционный, тонкодисперсных, порошков, пневматический, разделения, классификатордля

...на Фйг. 3 - вид А на фиг. 2оКлассификатор имеет прямоугольныйбункер 1. К торцу одной из его стенок подводится внешний канал 2, внутри которого коаксиально установленвнутренний канал 3, пь которому поступает двухфазный поток в классифицирующую камеру 4. Длина ее измейяется за счет перемещения внутреннегоканала относительно внешнего. Перемещение осуществляется с помощьюкронштейна, который одним концомзакреплен на внутренней трубе 3 иполэунах, перемещающихся по центрирующнм направляющим, а другим концомсоединен с помощью тяг с гайкой винтовой пары, а взаимодействующий сней винт установлен в неподвижныхподшипйиках. При вращении рукояткигайка движется по винту и заставляетперемещаться внутренний канал, Материал поступает в...

Устройство для подачи семян спредварительной очисткой

Загрузка...

Номер патента: 822929

Опубликовано: 23.04.1981

Авторы: Лин, Смирнов, Бакум, Заика

МПК: B07B 9/00

Метки: спредварительной, очисткой, подачи, семян

...над решетчатым скатом помещенаэластичная поверхность. Семена при этом дви-жутся по скату, накрытие сверху свободнолежащей на них эластичной поверхностью.На чертеже изображено, устройство дляподачи семян с предварительной очисткой,Устройство имеет бункерсемян с за.движкой 2, расположенный под ним решетчатый скат 3, воздушную камеру 4, разделенную перегородкой 5 с клапанами б иа двечасти. Между решетчатым скатом и перегородкой помещены поршни 7, установленныес возможностью возвратно-поступательногодвижения. За решетчатым, скатом установ.лено приспособление для разгрузки готовыхпродуктов 8, а над решетчатым скатом сво.бодно помещена эластичная. поверхность 9.Устройство работает следующим образом,Семена из бункера 1 поступают на...

Цилиндрический триер для разделениязерновой смеси

Загрузка...

Номер патента: 822930

Опубликовано: 23.04.1981

Авторы: Шевцова, Сосновский

МПК: B07B 13/02

Метки: триер, разделениязерновой, цилиндрический, смеси

...матерна. ла и армированную перфорированным карка. сом 1, установленную на роликах 2, внутри размещен щеточный отражатель 3, приемный лоток 4 и загрузочное устройство. Триер со. держит выталкивающие механизмы 5, выполненные иэ эластичного материала и жеспсо закрепленные на триерной поверхности по периметру его отверстий 6 с образованием ячеек В местах расположения роликов 2 .цилиндр выполнен без отверстий. В зоне. выделения короткой фракции с внешнейстороны триера размещен обрезиненный прижимной валик 7, взаимодействующий с выталкивающими механизмами 5.Триер работает следующим образом,Зерновая смесь подается на внутреннюю поверхность вращающегося цилиндра, При этомкороткие частицы полностью укладываютсяв ячейки, образованные...

Фрикционный вибрационный сепаратордля очистки зерновой смеси

Загрузка...

Номер патента: 822931

Опубликовано: 23.04.1981

Авторы: Завгородний, Гудым, Журавлев, Заика

МПК: B07B 13/16

Метки: смеси, фрикционный, сепаратордля, вибрационный, зерновой

...нагрузках можно лишь за счет применениЮ дорогостоящих высокопрочных материалов или пав увеличении диаметра оси колеблющейся части, что приводит к увеличе 40 нию ее веса, Это в.свою очередь требует увеличения дебалансных масс вибратора и, следовательно, больших затрат мощности на его привод.Цоме того, передача движения виб рирующего фрикционного рабочего ци- линдра от неподвижного двигателя вынуждает.вводить в приводное устрой- ство гибкие валы, что усложняет его :конструкции.50Цель изобретения - снижение металлоемкости вибрирующей части и уменьшение потребляемой мощности на привод,.Поставленная цель достигается тем,что ободы соединены с цилиндром упругими элементами, дебалансный вибратор жестко закреплен на спицахободов, а ось...

Грохот

Загрузка...

Номер патента: 825181

Опубликовано: 30.04.1981

Авторы: Осецкий, Доброборский, Щербаков, Зубков, Бардовский, Картавый, Алешин

МПК: B07B 1/04

Метки: грохот

...в сторону направления вращения барабана от оси его вращения, что необходимо для 15 создания более равномерного просеивания материала по всей площади дугового участка сита. Между двумя соседними секциями сит имеются карманы, предназначенные для увеличения высоты подьема сортируемого материала, которые вследствие смещения центров кривизны дуговых секций сит имеют различные по высоте боковые стенки. Более высокой стенкой 25 кармана служит полка 3 барабана, . а короткая стенка 1 О и днище 11 кармана выполнены в виде участков сит, Секции и участки сит крепятся соответственно к уголковым кольцам 1 и 2 и поддерживающим уголкам 5 и 6, Барабан с секционным ситом может приводиться во вращение с помощью собственного привода или, как в...

Бутара

Загрузка...

Номер патента: 825182

Опубликовано: 30.04.1981

Авторы: Юдицкий, Кабанов, Равишин, Шолудько, Заболотный, Тимофеенко

МПК: B07B 1/22

Метки: бутара

....35 3 8251 трапеции с отверстиями для крепления карт просеивающей поверхности, Внутри бутары установлен шнек 2. Для крепления бутары к мельнице предусмотрен фланец 3. К каждой грани бутары (фиг.2 ) с помощью болтовых соединений крепятся съемные карты 4 (например, три карты). Карта (Фиг.3 и 4)пред. ставляет собой жесткий каркас 5, на который с предварительным натя О жением закрепляются эластичные зубчатые резиновые элементы 6. С зазором Д , не превышающим половину высоты эластичного элемента Н, на каркасе установлена жесткая крупноячеистая сетка 7 например,ячейки 100 х 100 мм).При работе бутары (вращение вокруг своей оси) , материал из мельницы падает на просеивающую поверхность бутары. Вследствие неравномерности удельной нагрузки,...
