Устройство для разделения растительных материалов по свойствам поверхности

Загрузка...

Номер патента: 759150

Опубликовано: 30.08.1980

Автор: Ивашков

МПК: B07B 13/00

Метки: поверхности, разделения, растительных, свойствам

...в бункере 1 над транспортирующимиЯвальцами русел 3. Они установлены горизонтально, имеют одностороннее направление навивки и различное на сме.,ных барабанах направление вращення.Между барабанами имеется одинаковыйзазор, необходимый для прохода наиболее крупных дискретных фракций.Датчики 5 размещены в вырезах меж=ду вальцами русел 3 и представлязтсобой сопла:с каналами соответственно 20для подвода питания и съема выходногосигнала. Над датчиками 5 расположены.прижимные приспособления 4.Блок автоматики 11 включает в себя датчики 5, запоминающее устройст- дво 13 на струйных логических элементах, пневмоусилители 14, пневмоприводы 15 и пневмозолотники 7.Работа устройства осуществляетсяследующим образом.Разделяемая масса, состоящая,...

Колосник грохота

Загрузка...

Номер патента: 763006

Опубликовано: 15.09.1980

Авторы: Трембач, Пугач, Хильченко, Богун

МПК: B07B 1/12

Метки: грохота, колосник

...который опирается на пружинный амортизатор 6. В верхней части грохота расположена броневая от бойная плита 7. Колосник 1 грохота выполнен либо Н-образной формы либо трапециевидной.Колосник грохота работает следующим образом.Поступаемый материал сначала попадает на броневую плиту 7, которая частично гасит энергию удара, после чего грохотимый материал скатывается непосредственно на колосники, При движении грохотимого материала по наклонной плоскости грохота часть его застревает в желобах колосников. Предотвращению сползания материала в желобе способствуют перегородки 2, которые для лучшего удерживания материала в желобе выполнены под наклоном навстречу грохотимому материалу. Конструкцию колосников с поперечными перегородками рекомендуется...

Барабанный грохот

Загрузка...

Номер патента: 764744

Опубликовано: 23.09.1980

Автор: Шуляков

МПК: B07B 1/26

Метки: грохот, барабанный

...8.Шкив 14 привода 3 вращения барабанных решет 1 закреплен на поломвалу 10 со стороны схода продукта 30 "очисткй между приводным 15 и натяжйым 16 шкивами, объединенными бесконечным ремнем 17На переднем диске 9 с впускными окнами 18,смонтирован кольцевой зерноприемник 19, в кольцевой полос" ти которого неподвижно закреплен экран 20. На наружной поверхности обечайки 8 закреплены кольца 21, которые вместе с кольцами 22 внутренней стенки кожуха 2, образуют кольцеобразные отсеки 2310Устройство работает следующим образом,Исходная зерновая смесь иэ загрузочного устройства по питающим эерноводам 6 поступает в барабанное решето 1,. где под действием сложного знакопеременного силового поля центробежных и вибрациойных сил перемещает. ся по...

Устройство для классификации зернистых материалов

Загрузка...

Номер патента: 764745

Опубликовано: 23.09.1980

Авторы: Дубов, Эльконюк

МПК: B03C 1/00, B07B 1/28

Метки: зернистых, классификации

...приемники 5 фракций.Устройство работает следующимобразом,Катушки 2 подключают к сети переменного электрического тока, поддействием которого они создают переменное магнитное поле., которое, всвою очередь, воздействует на просеивающую поверхность 3, Так какмагйитопроводящие пластины однимконцом жестко закреплены на корпусерабочей камеры, а другой конец свободен, то под действием перемен" ного"магнитного поляони начинаютколебаться. При засыпке зернистогоматериала в рабочую камеру он проходит в зависимости от крупностисквозь просеивающую поверхность,Высокочастотные колебания пластинспособствуютуменьшению силы трения между материалом и просеивающей" поверхностью, в результате срок ,службы дооледней увеличивается.Изменяя величину и частоту...

Ленточная струна

Загрузка...

Номер патента: 764746

Опубликовано: 23.09.1980

Авторы: Степанюк, Надутый, Потураев, Гурин, Дырда, Червоненко

МПК: B07B 1/46

Метки: струна, ленточная

...Б-Б на Фиг.1.Ленточная струна состоит из зубчатой рейки 1 с концевыми упорнымиутолщениями 2 и арматуры в виде винтовых пружин 3 с зацепами 4, вписанных в профиль рейки. Высота концевыхупорных утолщений 2 больше высотызубчатой рейки 1 на величину исходного зазора (оптимальная величиназазора равна 0,5-2 мм в зависимбстиот класса просеиваемого продукта)между соседними струнами. Пружины 3могут быть цилиндрическими, эллиптическими или прямоугольными (квадратными). При этом стороны 5 и 6 прямоугольных пружин параллельны боковымграням 7 зуба рейки; а стороны 8 и9 вогнуты к середине зуба рейки,Несущая способность (статическая)струны армированной винтовыми пружинами, повышается более чем в двараза при меньшей деформации растяжения. Это...

Центробежное сортировочное устройство

Загрузка...

Номер патента: 764749

Опубликовано: 23.09.1980

Авторы: Друсейк, Зилбалодис, Аболтиньш, Розин

МПК: B07B 7/08

Метки: сортировочное, центробежное

...валом 1. Под наклоннойрешеткой 22 симметрично по отношению к приводному валу 1 закрепленыс помощью кронштейнов воронки 25 и26. Рабочий орган б приводитСя вдвижение от шкива 27, установленного на верхнем конце вала электродвигателя 28 через клиноременную 29,зубчатую 30 и плоскоременную 8 передачи. От шкива 31, установленногона нижнем конце вала того же электродвигателя, при помощи клиноременной передачи 32 вращение передаетсяприводному валу 1 и насаженному нанего ротору 2, Ротор 2, кроме вращательного движения, совершает также иколебательное движение. Направленныеколебания передаются через подшипниковую опору 33 от электромеханического вибратора 34 с помощью двухнаправляющих 35 и амортизатора 36.От приводного вала 1 через...

Способ сепарирования зерновых смесей

Загрузка...

Номер патента: 766669

Опубликовано: 30.09.1980

Авторы: Альтерман, Жиганков, Кравцова, Горелова, Мамбиш, Политуха, Кучко

МПК: B07B 9/00

Метки: смесей, зерновых, сепарирования

...пшеницы;2) легкая примесь - относы пневмоканала;3) длинная примесь - сход с цилиндра триера-овсюгоотборника и ступенчатого сита с карманообразными ячеями;4) мелкая примесь - проход сита с круглыми отверстиями 2,0 мм,. выделенный из прохода 1,7 х 20 мм;5) проход 1,7 х 20 мм в .проход сита с продолговатыми отверстиями размером 1,720 мм после его дополнительной обработки на сите 2 мм и ступенчатом сите с карманообразными ячеями;6) короткая примесь - материал, выделенный в лоток на триере-куколеотборнике, крроткая примесь разделяется на сорный и зерновой компоненты.Очищенное зерно - зерно после удаления иэ него отделимой примеси.Фракция мелкого зерна - проход сита с продолговатыми отверстиями 2,0 х 20 мм, полученный после удаления...

Зерноочистительный сепаратор

Загрузка...

Номер патента: 768484

Опубликовано: 07.10.1980

Авторы: Мачихина, Борискин, Гортинский, Калягин, Петренко, Романенко, Меркин, Бессонов, Цыбулевский, Альтерман

МПК: B07B 1/40

Метки: зерноочистительный, сепаратор

...зерносмеси как в боковых каналах шкафа, так и на ситовых рабочих элементах его.Поддон-распределитель 10 состоит из верхнего 15 и нижнего 16 днищ. На верхнем днище расположена вертикалЬная перегородка 17 под углом к его центральной продольной оси. Нижнее днище 16 вырезано йа сходовдм конце по всей ширине, что обеспечивает увеличение эффективности очистки в пневмоканалах на 20 - 30%.Зерноочистительный сепаратор работает следующим образом. Зерно с примесями поступает в приемные устройства 1, где очищается от грубых примесей. Зерно с оставшимиСя примесямй подается в каждую секцию 4 ситового корпуса 2. В секцйи зерновая смесь поступает на четыре приемных рабочих органа 5, где под действием колебаний ситового корпуса зерно...

Установка для обеспыливания и рассева влажных материалов

Загрузка...

Номер патента: 768485

Опубликовано: 07.10.1980

Авторы: Елехов, Поляк, Миллер, Кабанова

МПК: B07B 1/46

Метки: обеспыливания, рассева, влажных

...11, пылевой , разгрузочный узел 13, пылеуловитель 14, отсасывающий вентилятор 15 и регулировочное устройство 16.Установка для обеспыливания и рассева влажного материала работает следующим образом. 5Исходный материал через загрузочный узел 1 поступает на просеивающую поверхность 4, на которой происходит начальное грохочение с одновременной подготовкой материала к обеспыливанию - равномер О ное распределение материала по всей площади поверхности с образованием одинаковой толщины слоя. Далее материал поступает на просеивающую поверхность 5, на которой с помощью воздушного потока, 15 проходящего по раструбу 3 сверху вниз через просеивающую поверхность 5, осуществляется основное обеспыливание с одновременным грохочением,Затем...

Сито

Загрузка...

Номер патента: 768486

Опубликовано: 07.10.1980

Авторы: Бурков, Поволоцкий

МПК: B07B 1/48

Метки: сито

...на фиг, 6 - вид Г фиг. 5. 10Сито включает гибко-упругие колосники(резиновые жгуты) 1, крепления 2, подвижную траверсу 3 и узлы натяжения 4 в жесткой раме 5,Узлы натяжения 4 выполнены из пары 15 штоков 6, в средней части которых жестко закреплены шестигранные головки 7, разделяющие штоки 6 на гладкие 8 и резьбо, вые 9 .части, Гладкие 8 . части штоков 6 смонтированы по скользящей посадке в 20 опорных втулках 10, а резьбовые 9 части в гайках 11. Опорные втулки 10 и гайки 11 жестко прикреплены к раме 5.Вдоль узлов натяжения 4 напротив друг друга расположены в раме щелевидные отверстия 12, в которых установлены свободно пальцы 13, прикрепленные жестко к подвижной траверсе 3. К пальцам 13 прикреплены втулки 14, свободно скользящие по гладким...

Способ обогащения полезных ископаемых

Загрузка...

Номер патента: 768487

Опубликовано: 07.10.1980

Авторы: Голдобин, Степанова, Топорков, Залескова

МПК: B07B 9/00

Метки: полезных, обогащения, ископаемых

...фракции выводятся из сепаратора через соответствующие разгрузочные устройства. При этом тяжелая фракция с объемным весом свыше 900 г/л, выход которой составляет 35 - 40% от исходного матерйала, йе содержит асбестового волокна промышленной длины и выводится из процесса. Увеличение расхода воздуха на псевдоожижение свыше 1500 Нм/ч на 1 м воздухораспределительной решетки нарушает йроцесс сепарации частиц по объемному весу: материал бурно кипит и перемешивается, разделения практически нет, При снижении расхода воздуха ниже указанного предела (1000 Нм/ч на 1 м) в слив псевдоожиженного слоя извлекаются только распущенные волокна асбеста. Агрегаты асбеста остаются в тяжелой фракции, вследствие чего эффективность сепарации также снижается,...

Устройство для разделения кусковых материалов

Загрузка...

Номер патента: 768488

Опубликовано: 07.10.1980

Авторы: Токарев, Окользин

МПК: B07B 13/00

Метки: разделения, кусковых

...с кривошипно-шатунным механизмом 3 тягой 4. Рама 1 установлена на15 станине 5 в направляющих 6. Над полотном 2 установлен узел загрузки 7. Полотно2 соединено нижним концом с лотком 8 дляразгрузки материала 9, имеющего малыйкоэффициент трения, а верхним концом слотком 10 - для разгрузки материала 11,имеющим больший коэффициент трения.Холостая ветвь полотна 2 соединена с узлом очистки ленты, состоящим из вращающихся щеток 12, установленных в резервуаре с водой 13.Работа устройства осуществляется следующим образом. В верхнюю часть рабочейветви неподвижного полотна 2 загружаетсячерез загрузочное устройство 7 порция исЗ.г ходной руды. Включается привод шатунно88 Источники информации,принятые во внимание при экспертизе 1. Авторское...

Машина для калибрования семян

Загрузка...

Номер патента: 768489

Опубликовано: 07.10.1980

Авторы: Андреев, Таран, Сараев

МПК: B07B 13/00

Метки: семян, калибрования

...семян на плоских решетах при угле направленности колебанийотражатель 9 и решетка 10, приемники фракции семян 11 - 18.Зигзагообразный экран-отражатель цел есообразно изготавливать штамповкой из листового аллюминия. Угол взаимного расположения ступенек зависит отугла е направленности колебаний. При угле в= - 40 этот угол должен быть равен 115, Оптимальная длина звеньев при сорти рова нии семян свеклы равна 25 мм.Жалюзийный экран по конструкции аналогичен жалюзийным решетам, но каждое звено должно быть сплошным и изготавливать их целесообразно из листового аллюминия,Шарнирный экран аналогичен зигзагообразному с шарнирным соединением звеньев. Он устанавливается непосредственно из решета и в момент отрыва пропускает семена.Аналогично...

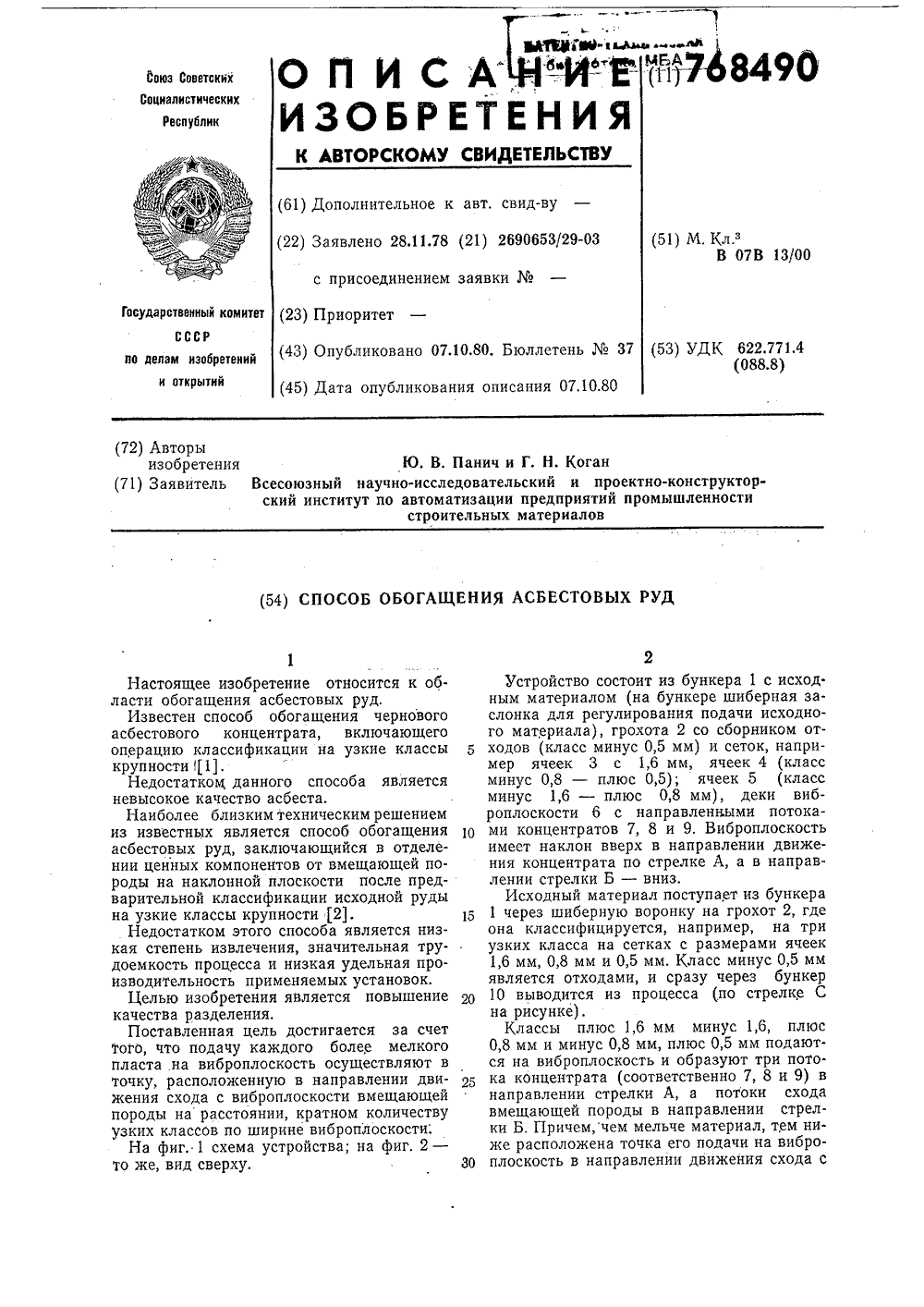

Способ обогащения асбестовых руд

Загрузка...

Номер патента: 768490

Опубликовано: 07.10.1980

Авторы: Коган, Панич

МПК: B07B 13/00

Метки: асбестовых, руд, обогащения

...без увеличения площади плоскости, т. е. у мелких классов менее изогнутая траектория движения концентратов.Благодаря этому, образованный веер практически не расширяется в направлении выхода из плоскости и позволяет увеличить производительность виброплоскости без увеличения ее площади, а значит, и увеличить удельную нагрузку на виброплоскость, 30 90 У4Технико-экономическая эффективностьпредлагаемого способа заключается в значительном увеличении удельной производительности виброплоскости и повышении ка честна отделяемых на ней концентратовволокнистых материалов. Формула изобретения Составитель В, ОхримеикО Редактор Т. Авдейчик Техред О. Павлова Корректор О. ГусевПодписноеи открытий Тираж 698СР по делам изобретушская наб д. 4/5 ипографня,...

Сепаратор для разделения семян

Загрузка...

Номер патента: 768491

Опубликовано: 07.10.1980

Автор: Кузнецов

МПК: B07B 13/00

Метки: сепаратор, семян, разделения

...выполнено в виде пневмопровода с отбойным конусом, установленным в нижней его части, при этом сепаратор снабжен каналом для удаления отработанного воздуха.На чертеже изображен сепаратор для разделения семян.Сепаратор содержит замкнутую разделительную криволинейную поверхность 1, у которой расположен гладкий направляющий конус 2 и подающий пневмопровод 3, внутри которого расположен конус 4, За разделительной поверхностью находится обводной канал 5 с отводящим трубопроводом 6, Внутри разделительной поверхности имеются устройства для приема чистых семян 7 и фракции 8, 9.Разделяемый материал со скоростью порядка удвоенной скорости витания по пневмопроводу 3 подается на гладкий направляющий конус 2, Конус 4 концентрирует сеаказ 2254/8...

Классификатор

Загрузка...

Номер патента: 772612

Опубликовано: 23.10.1980

Авторы: Маркичев, Краснов, Блиничев, Крошкин

МПК: B07B 7/083

Метки: классификатор

...що но сказываться силы тежести, действующие на твердые частицы материала. Под действием этих сил частицы материала осаждаются и в результате этого входная камера в зоне А при опреде-, ленной концентрации исходного материала в воздушном потоке полностью забивается классифицируемым материалом частично материал осаждается и в зоне В. Нарушение структуры потока приводит к снижению произво дительности аппарата.Цель изобретения - повышение эффективности разделения и производительности аппарата путем создания равномерной аэродинамической структуры 35 потока внутри сепарационной камеры . при границе разделения частиц мелкой фракции 200 мкм.Поставленная цель достигается тем, что загрузочное устройство выполнено в виде камеры смещения,...

Способ контроля потерь сыпучих материалов в процессе грохочения

Загрузка...

Номер патента: 774618

Опубликовано: 30.10.1980

Авторы: Курганов, Марасанов

МПК: B07B 1/00

Метки: процессе, сыпучих, грохочения, потерь

...по длине грохота, пропорционально количеству этогоже материала мелкого класса И, находя Р рев надрешетном продукте грохочения фл( - выход подрешетных классовкг,/;Я - выход нацрешетного продукта, кг/ч;Ь - коэФФициент, учитывающийусловия грохочения.Измерение выходов подрешетчых клас-, сов и надрешетного продукта на одном 26 и том же контрольном участке поэволя- . е; повысить точность контроля эа счет того, что количество материала, просеивающегося на каком-либо участке по длине грохота, про юрционально 2 я количеству такого же материала, находящемуся данный момент времени над эти;4 участком, т.е, количество материала, просеивакщегося на хаком-либо участке, характеризует количество такого же материала, оставшегося в ньдрешетном...

Грохот

Загрузка...

Номер патента: 774619

Опубликовано: 30.10.1980

Авторы: Никитин, Терещенко, Лукьяненко, Кусов, Трубицын

МПК: B07B 1/40

Метки: грохот

...буферов н этот же момент);на фиг.З - грохот, когда рычаговыевибраторы определяют момент наибольшей амплитуды колебаний струннойпросеиващцей поверхности, продольныйразрез; назфиг.4 - узел П на фиг.З(состояние пружин и положение буферов в соответствии с этим моментом).Грохот содержит короб 1, струнную просеивающую поверхность 2, которая натянута вдоль короба грохота посредством пружин 3, вращающиеся валы-связи 4 с закрепленными на них рычаговыми вибраторами 5, буферы 6, г.оперечные связи 7, упругие подвески 8, Грохот работает следующим образом Вращающиеся валы-связи 4 приводят в круговые движения рычаговые вибраторы 5, вследствие чего струнная просеивающая поверхность 2 совершает вертикальные колебания. Пружины 3, линейно...

Грохот

Загрузка...

Номер патента: 774620

Опубликовано: 30.10.1980

Авторы: Рудин, Зарогатский

МПК: B07B 1/42

Метки: грохот

...- грохот, вид сверху, на фиг. 3 - динамическая схема гро- ф хота.Грохот включает короб, состоящий из продольных бортовин 1 и поперечных подрешетных балок 2 трубчатого сечения, рабочий орган в виде 15 горизонтальной решетки 3 и привод, состоящий из восьми дебалансов 4, размещенных внутри подрешетных балок 2, оси которых лежат в плоскости, проходящей через центр тяжести грохо О та (точка О) симметрично относительно этой точки. Вдоль бортовин короба установлены два фланговых вала 5 и б, которые связаны с валами дебалансов посредством конических шестерен 7. Причем все четные дебалан 25 сы (11, 11 , 1 Чи 1 Ч") отклонены от вертикали на угол Ы (Фиг. 3) и связаны с валом 5, а все нечетные дебалансы (1, 1, 111 и 111 ) отклонены от вертикали на...

Пневмосортировальный стол

Загрузка...

Номер патента: 774621

Опубликовано: 30.10.1980

Авторы: Хабрат, Чепрасова, Шкарупин, Суконкин, Венков

МПК: B07B 4/08

Метки: пневмосортировальный, стол

...пружины, а другой закреплен. на основании.На фиг. 1 изображена конструктивная схема пневмосортировального стола; на Фиг. 2 - схема работы пневмосортировального стола.Пневмосортировальный стол включаетоснование 1 и закрепленную через шарнир 2 на основании 1 поворотную раму 3, на которой установлена с углами наклона я и 5 относительногоризонтали в продольной и в поперечной плоскостях дека 4 в виде плоскойвоздухопроницаемой поверхности, соединенная с рамой 3 через наклонныестойки 5, снабженная вибратором би удерживающей пружиной 7. Удерживающая пружина 7 связана с основанием 1. Связь пружины с основаниемможет быть выполнена в виде поворотных рычагов 8 и 9, связанных посредством шарнира 10 друг с другом. Рычаг8 содержит устройство 11...

Грохот для обогащения слюдяных руд

Загрузка...

Номер патента: 776655

Опубликовано: 07.11.1980

Авторы: Бородай, Вялков, Плисс

МПК: B07B 1/00

Метки: слюдяных, руд, обогащения, грохот

...дана схема грохота.На раме 1 установлена сетчатая решетка 2, колосниковая решетка 3 с трапециевидными щелями, сетчатая решетка 4 и сетка 5. На колосниковой решетке в шахматном порядке укреплены направляющие ребра, На раме 1 установлен привод 6.На сетчатой решетке 2, размер отверстий которой 1,5 бмакс, из исходной руды отделяются частицы, толщина которых равна наибольшему размеру щели колосниковой решетки, Верхний продукт сетчатой решетки 2 поступает на колосниковую решетку 3 для основной сепарации. Крупные куски руды, толщина которых больше максимального размера щели бмакс, сходят в отвал Просев колосниковой решетки 3, состоящей из кристаллов слюды и кусков породы, поступает на нижнюю сетчатую решетку 4 с размером отверстий 2,2 бмакс...

Вибрационный грохот

Загрузка...

Номер патента: 776656

Опубликовано: 07.11.1980

Авторы: Палагин, Мясников, Казанцев, Шляхов, Кабаченко, Лампетов

МПК: B07B 1/40

Метки: грохот, вибрационный

...на фиг, 4 - эксцентриковая опора.Грохот состоит из силовой рамы 1, к торцам рамы прикреплены верхний 2 и нижний 3 кронштейны, вибратора 4, пружинных опор короба 5, направляющих бортов 6, верхней 7 и нижней 8 просеивающих поверхностей. Под нижней просеивающей поверхностью установлены эксцентриковые 5 опоры 9,Кронштейны позволяют производить продольную натяжку большими усилиями.Эти усилия направлены вдоль силовой рамы и не создают дополнительных изгибающих 10 моментов. Сита защемляются между двумярядами прутьев. Для создания однозначных напряжений во время колебаний, сита на нижней деке имеют промежуточные эксцентриковые опоры, Для удобства 15 установки сит опоры в нерабочем положении занимают горизонтальное положение.После установки...

Пневматический классификатор

Загрузка...

Номер патента: 776657

Опубликовано: 07.11.1980

Авторы: Боровинский, Казаков, Колесников, Сорокина

МПК: B07B 4/02

Метки: пневматический, классификатор

...загрузочный бункер и рабочую камеру классификатора и установленным под углом естественного откоса загружаемого материала.На фиг. 1 схематично изображен пневматический классификатор; на фиг. 2 - разрез А-А на фиг. 1Пневматический классификатор состоит из вентилятора 1, соединенного напорным патрубком через металлосборник 2 с рабочей камерой 3, начальный .участок которой снабжен конФузором 4. Выполнение начального участка камеры 3 в виде конфузора позволяет уменьшить длину разгонного участка и одновременно снизить статическое (потенциальное) давление энергоносителя (газа) в месте ввода тбплива, т.е. повысить эффект отсасывания из бункера мелкодисперсного топлива. Рабочая камера 3 подсоедине. на к блоку очистки 5, который всасывающим...

Пневмосепаратор зерновых смесей

Загрузка...

Номер патента: 776658

Опубликовано: 07.11.1980

Авторы: Тейтельбаум, Злочевский

МПК: B07B 4/08

Метки: пневмосепаратор, зерновых, смесей

...каналах,На чертеже изображен пневмосепараторзерновых смесей. Он состоит из загрузочного бункера 1, нескольких пневмосепара- ооционных каналов 2, куда зерновой материал потупает через питающие трубки 3, Ввоздушную нагнетательную систему, состоящую из воздушных каналов 4, соединенных с вентилятором 5, введен пульсатор 6,обеспечивающий пневмосепарационные каналы пульсирующим воздушным потоком,регулируемым по частоте, амплитуде исредней скорости за счет измерения частоты вращения и формы заслонок 7. Осадоч- зо 2"ц ная камера 8 оборудована выпускным устройством 9. Внутри пневмосепарационных каналов установлены газораспределительные решетки 10 и выпускные устройства 11, которые могут быть установлены на нижней высоте...

Устройство для определения аэродинамических характеристик частиц сыпучих материалов

Загрузка...

Номер патента: 776659

Опубликовано: 07.11.1980

Авторы: Касаткин, Уман, Никитин

МПК: B07B 4/08

Метки: характеристик, аэродинамических, сыпучих, частиц

...7 (фиг. 2).В каждом бункере имеются отсекающие 5перегородки 8.Со стороны, противоположной бункерам,труба поджимает толкатель с пружиной 9к стойке 10. На этой же стойке 10 закреплена поворотная защелка 11, фиксирующая 10трубу в вертикальном положении. В верхней части труба имеет суживающуюсячасть 12, в которой расположен затвор ввиде шарика 13, покоящийся при вертикальном положении трубы на сетке 14. 15Прибор снабжен измерителем 15 расходавоздуха, магистралью 16 для подачи воздуха и регулировочным вентилем 17.Для фиксации трубы в горизонтальномположении имеется опора 18, расположенная на основании 19. Улавливание зеренпорошка, вынесенных из трубы, осуществляется фильтром 20,Работает предлагаемое устройство следующим образом. Проба...

Устройство для разделения и очистки материалов

Загрузка...

Номер патента: 776660

Опубликовано: 07.11.1980

Авторы: Мишин, Гернер

МПК: B07B 15/00

Метки: разделения

...рабочий орган,в виде регулируемой пластины 6. За ротором выполнена камера 7 с течкой 8 для прочных 25 включений и гасителями 9 скорости падения кусков, На раме смонтированы приводы 10, 1 рабочих органов 3 и ротора 4.Под ротором, в зоне полета измельченного материала, на упругой перемычке подвешен 30 экран 12 из упругого материала.Обогатитель материалов работает следующим образом.Включают приводы 10, 11 рабочих органов 5 и ротора 4 и по достижении ими номинального числа оборотов в бункер пода ют смесь, например глину и камни. Рабочие органы бункера перемещают материал по днищу его в направлении ротора. Ворс вращающегося ротора, касаясь потока материала, разрушает комья глины, песка и И других слабых пород на более мелкие комочки...

Грохот

Загрузка...

Номер патента: 778813

Опубликовано: 15.11.1980

Авторы: Киковка, Чубенко, Аникин, Тартаковский

МПК: B07B 1/12

Метки: грохот

...эффективности грохбче- то подвижными опорами 2 жесткой шарнирной ния вследствие отсутствия эффекта встря- " " связью 9. Загрузочные концы колосников 4 хивания, с помощью шарнира 10 соединены с приемЦель изобретения - снижение динами- ной плитой 3, а разгрузочные каждого из ческих нагрузок в устройстве и повышение них оперты на амортизаторы, выполненные эффективности грохочения, в вйде пружин 11.Для достижения этой цели в грохоте,Устройство работает следующим обрасодержащем основание, неподвижные опоры, зом.приемную плиту и колосники, приемная пли-"При разгрузке горная масса, ударяясь та подвешена на гибких связях к неподвиж- о приемную плиту 3, заставляет ее коленым опорам и связана с основанием посред- баться в вертикальной...

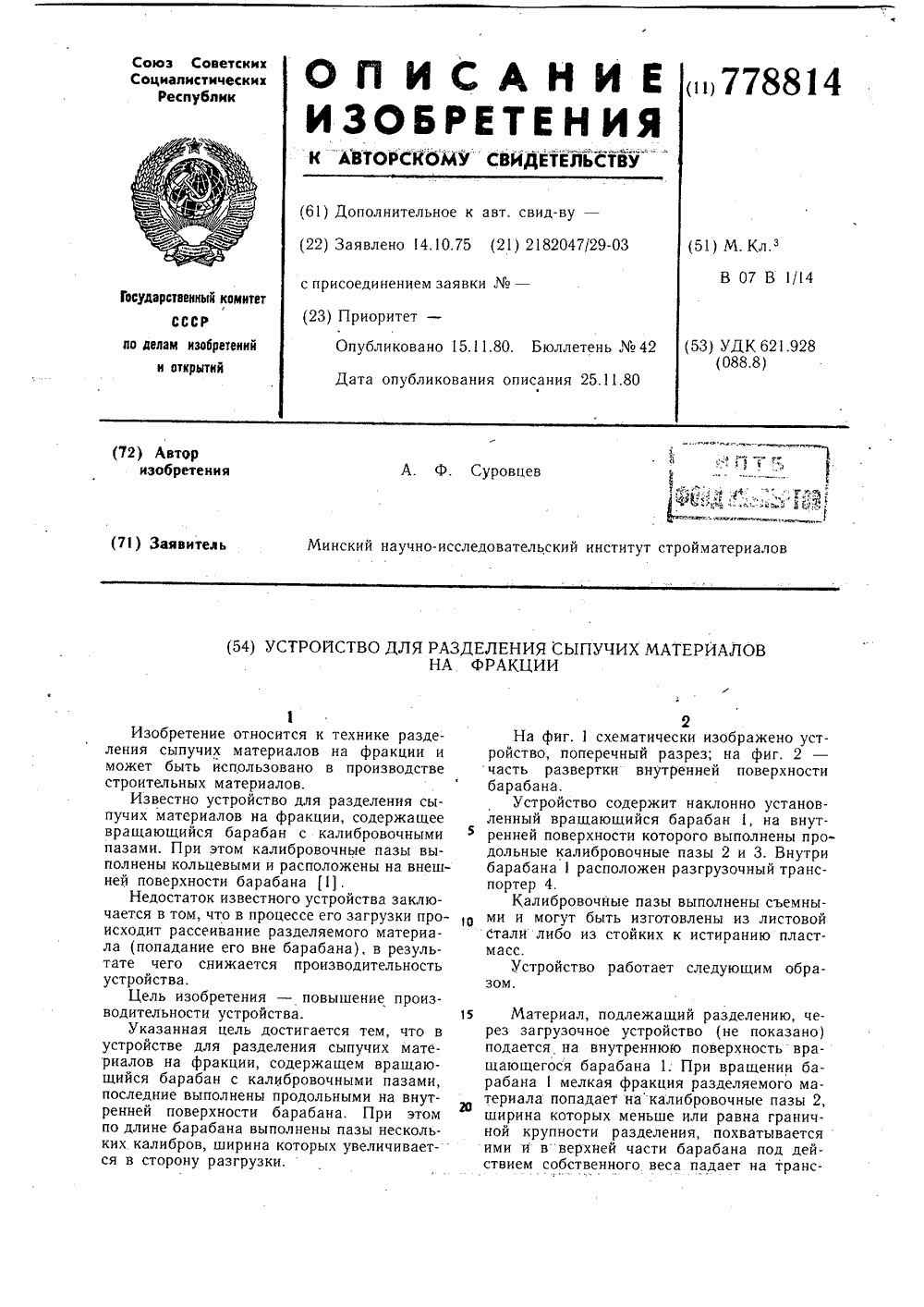

Устройство для разделения сыпучих материалов на фракции

Загрузка...

Номер патента: 778814

Опубликовано: 15.11.1980

Автор: Суровцев

МПК: B07B 1/14

Метки: разделения, сыпучих, фракции

...вращающийся барабан 1, на внутренней поверхности которого выполнены продольные калибровочные пазы 2 и 3. Внутрибарабана 1 расположен разгрузочный транспортер 4.Калибровочные пазы выполнены съемными и могут быть изготовлены из листовойСтали либо из стойких к истиранию пластмасс,Устройство работает следующим образом. 15 Материал, подлежащий разделению, через загрузочное устройство (не показано) подается на внутреннюю поверхность вращающегося барабана 1; При вращении барабана 1 мелкая фракция разделяемого материала попадает накалибровочные пазы 2, ширина которых меньше или равна граничной крупности разделения, похватывается ими и в верхней части барабана под действием собственного веса падает на транс778814 Кузнец Составитель...

Роликовый грохот

Загрузка...

Номер патента: 778815

Опубликовано: 15.11.1980

Автор: Креймерис

МПК: B07B 1/14

Метки: роликовый, грохот

...осям валиков 5, перпендикулярных просевающей поверхности роликового решета; источника 9 высокого напряжения; лотка 10 очищенных семян; лотка 11 отходов. Валики 5 заземлены и снабжены приводом 12, причем над каждым роликом 6 расположен свой коронирующий электрод 8.Устройство работает следующим образом,Из бункера 1 питателем-дозатором 2 семенная смесь (семена с примесями) по лотку 3 поступает на вращающиеся ролики 6 решета. Попавшие в электрическое поле коронного разряда семена и их примеси будут вести себя по разному. С некоторой погрешностью можно принять, что семена свеклы представляют собой шаровидный сфероид, так как линейные размеры (длина, ширина, толщина) семени свеклы очень близки. В то время крупные примеси (обломки стеблей)...

Устройство для разделения сыпучих материалов по крупности

Загрузка...

Номер патента: 778816

Опубликовано: 15.11.1980

Авторы: Нихельман, Шевченко

МПК: B07B 1/18

Метки: сыпучих, разделения, крупности

...барабана, установленного пы,7788На фиг. 1 схематически изображено предложенное устройство, вид сбоку; на фиг. 2 - тб же, вид спереди.Устройство для разделейия сыпучих материалов по крупности включает просеивающую поверхность, выполненную в виде вращаемого цилиндрического барабана 1, установленного на роликах 2и снабженного загрузочным бункером 3.Просеивающая поверхность барабана 1 образована продольными, радиально установленными с зазором по отношениюдруг и дру гу ребрами 4, на которых по винтовой линии укреплены конические шипы 5.По торцам барабана 1 крепятся бандажные кольца 6. Барабан 1 снабжен приводом 7.Предложенная конструкция работает следующим образом.Исходной материал из бункера 3 посту; пает в верхнюю часть цилиндрического...
