B07B — Разделение или сортировка твердых материалов путем просеивания, грохочения или разделения с помощью газовых или воздушных потоков; прочие виды разделения сухими способами сыпучих материалов или штучных изделий, например, хранимых навалом и пригодных для сортировки как сыпучие материалы

Страница 51

Рассев самобалансирующийся

Загрузка...

Номер патента: 429853

Опубликовано: 30.05.1974

Авторы: Продуктов, Дулаев, Меркин, Экспериментально, Борискин, Камалетдинов, Демсккй, Болинов, Альтерман, Гортинский, Всесоюзный

МПК: B07B 1/38

Метки: рассев, самобалансирующийся

...предпоследней группы ситовых рамможно использовать днище ситового корпуса,а для отвода просеянного продукта с послед 5 ней группы ситовых рам рассев снабженсъемной воронкой.На фиг, 1 показан предлагаемый рассев,фронтальная проекция с частичным разрезомпо одной из секций ситового корпуса; на фиг.10 2 - то же, профильная проекция с частичнымразрезом без отражения привода по однойсекции ситового корпуса.Рассев самобалансирующийся содержитситовой корпус 1, подвешенный к потолочным15 креплениям, с комплектом четырех групп выдвижных ситовых рам 2 - 5, приемными 6 ивыпускными 7 патрубками, привод 8, переднее 9 и заднее 10 съемные горцовые распределительные устройства, сборные днища 11 и20 съемные воронки 12,При включении привода в работу...

Способ разделения сыпучих смесей

Загрузка...

Номер патента: 429854

Опубликовано: 30.05.1974

Авторы: Изобретени, Ширин, Абрамов, Мельников

МПК: B07B 1/38

Метки: сыпучих, смесей, разделения

...оси.На чертеже схематически показано устройство для осуществления предлагаемого способа,Сыпучую смесь подают на наклонную плоскость 1, ограниченную боковыми стенками 2, установленными под углом друг к другу и образующими рабочий канал, которому сообщают вращательные гармонические колебания вокруг вертикальной оси.В результате процесса самосортирования упругие частицы всплывают вверх, а неупругие опускаются на рабочую поверхность, Так как рабочий канал совершает вращательные колебания, то амплитуда колебаний участков наклонной плоскости по мере удаления от оси 5 3 увеличивается. В результате этого скоростьперемещения упругих частиц, находящихся в верхних слоях, возрастает по мере удаления их от оси, а неупругие частицы,...

Очиститель корнеплодов

Загрузка...

Номер патента: 430901

Опубликовано: 05.06.1974

Автор: Меленевский

МПК: B07B 1/00, A01D 33/08

Метки: корнеплодов, очиститель

...очистка мест забивания от почвы иботвы,С целью устранения этих недостатков впредлагаемом очистителе корнеплодов решетка установлена с возможностью возвратно-поступательного движения в горизонтальнойплоскости и снабжена приводом,На чертеже изображен предлагаемый очститель корнеплодоОн включает клкости размещены вжду которыми поп пвижная прутковая с Конец решетки для осуществления сходавороха отогнут вниз под углом 45.Очиститель корнеплодов работает следующим образом.Корни подаются в устройство загрузочнымтранспортером 7. Поток вороха передвигается по очистителю и, подвергаясь воздействиюзвездочек 2 валов, транспортируется по всейдлине рабочей поверхности очистителя. Прпвстряхивании почва отпадает от корней, ботвапроваливается сквозь...

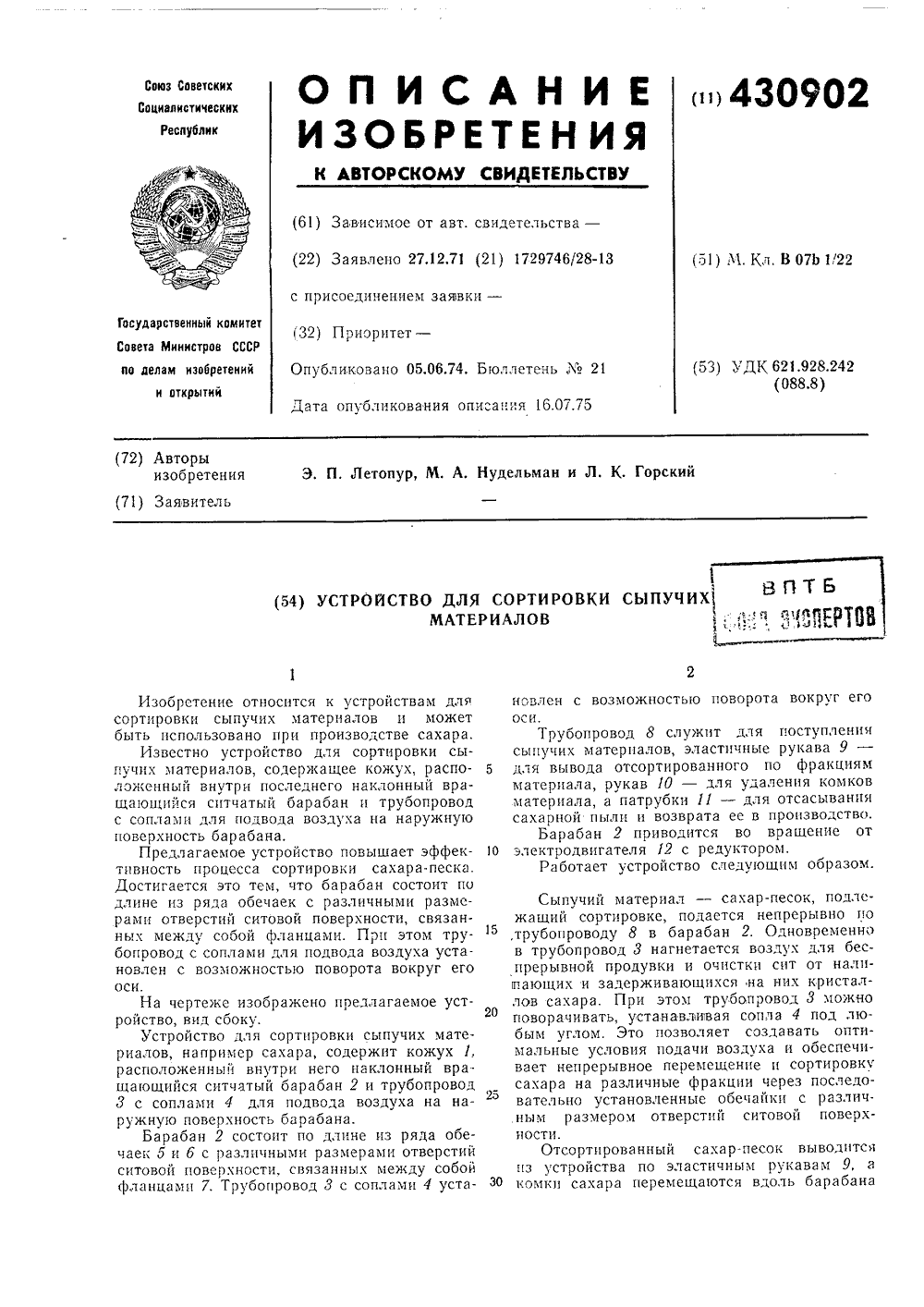

Устройство для сортировки сыпучихматериалов8пт б•••; •lt; п s”, ff v. -; -, •o. ii»

Загрузка...

Номер патента: 430902

Опубликовано: 05.06.1974

Авторы: Горский, Летопур, Нудельман

МПК: B07B 1/22

Метки: «б», о•, сыпучихматериалов8пт, сортировки, ъlt

...содержит кожух 1, расположенный внутри него наклонный вра. щающийся ситчатый барабан 2 и трубопровод 3 с соплами 4 для подвода воздуха на наружную поверхность барабана.Барабан 2 состоит по длине из ряда обечаек 5 и б с различными размерами отверстий ситовой поверхности, связанных между собой фланцами 7. Трубопровод 3 с соплами 4 уста- ЗО новлен с во оои.Трубопровод 8 служитсыпучих материалов, эластдля вывода отсортированнматериала, рукав 10 - длматериала, а патрубки 11сахарной пыли и возвратаБарабан 2 приводитсяэлектродвигателя 12 с редРаботает устройство сл Сыпучий материал - сахар-песок, подлежащий сортировке, подается непрерывно по ,трубопроводу 8 в барабан 2. Одновременно в трубопровод 3 нагнетается воздух для беспрерывной...

Пневмосепаратор

Загрузка...

Номер патента: 430903

Опубликовано: 05.06.1974

МПК: B07B 4/08

Метки: пневмосепаратор

...траектории и погасить его кинетическую энергию в центральной части канала. Дальнейшее поведение частиц зернового слоя после их остановки пластиной определяется только аэродинамическими свойствами частиц и скоростью воздушного потока в канале,На чертеже схематически изображен предлагаемый пневмосспаратор, продольный разрез.Пневмосепаратор содержит собственно канал 1, питающий валик 2, лоток 3 для подачи зернового, материала и отражательную пластину 4. Отражательная пластина 4 проходит в канале параллельно питающему валику 2 таким образом, что подаваемый по лотку 3 зерновой материал встречает ее на своем пути всей толщиной слоя,Предлагаемый пневмосепаратор работасг следующим образом,Зерновая масса, подлежащая сепарпрованию, непрерывно...

430904

Загрузка...

Номер патента: 430904

Опубликовано: 05.06.1974

Авторы: Изобретени, Шлевин, Хомишин, Шелунцов, Тартаковский

МПК: B07B 9/00

Метки: 430904

...аппарат 18 для выделения из воздушного потока тонкой фракции с отсасывающим вентилятором 19. Аппарат для выделения из воздушного потока тонкой фрак ции (напрпмер, рукавный фильтр-осадитель)снабжен разгрузочным устройством 20.Рама сита снабжена винтовым устройством 21 для изменения угла ее наклона.Описываемая установка работает следую щим образом.Порошок, подлежащий рассеву, загружается в бункер 1, откуда непрерывно питателем 2 подается на сито 4, которое совершает сложное качательное движение с помощью 25 эксцентрикового привода б. Одновременнопод нижней плоскостью сита отса сывается воздух посредством соединения полости приемного бункера 8 через установленные с зазором воронки 9 и 10 с воздухопроводом 11 ЗО отсасывающей...

Устройство для формования гранул из глинистого материала

Загрузка...

Номер патента: 433925

Опубликовано: 30.06.1974

Авторы: Государственный, Эльконюк, Вебер

МПК: B07B 1/20, B01J 2/20

Метки: глинистого, формования, гранул

...внутри его протирочный вал 2 с лопастями 3. Лопасти 3 установлены по отношению к перфорированнои стенке барабана 1 под углом а, меньшим половины угла трения материала. На концах лопастей 3 жестко закреплены режущие пластины 4, рабочая часть которых выведена на внешнюю сторону перфорированного барабана и расположена от лопасти на расстоянии, равном размеру гранул.Устройство работает следующим образом.При вращении вала 2 с лопастями 3 материал измельчается, перетирается и продавливается через отверстия перфорированного барабана 1 на заданную длину. Резательная пластина 4 вращается совместно с лопастями 10 с некоторым отставанием от них и осуществляет подрезку гранул.За счет угла а; образованного профилемлопасти и перфорированной...

Вибрационный грохот

Загрузка...

Номер патента: 433926

Опубликовано: 30.06.1974

Авторы: Букаты, Проектный, Всесоюзный

МПК: B07B 1/40

Метки: грохот, вибрационный

...и где 1 - половина длины борта; и - число ступеней в половине борта; 1 - номер ступени, начиная с края борта,На фиг. 1 изображен предлагаемый грохот; на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 - эпюра изгибающих моментов от инерционной нагрузки, действующей на борт.Грохот включает короб 1 с ситом, пружинные амортизаторы 2, вибратор 3.Сечение половины борта состоит, например, из трех частей (см. фиг, 2), сваренных встык.Эпюра (фиг. 3) представляет собой две симметричные квадратичные параболы с максимум момента посередине и убыванием к краям борта до нуля.Очевидно, что наивыгоднейшая форма борта будет та, при которой момент сопротивле нпя сечений борта будет возрастать от краевк середине в той же зависимости, что и изгибающие...

Грохот

Загрузка...

Номер патента: 433927

Опубликовано: 30.06.1974

Авторы: Лукь, Кутко, Гипромашуг, Берлин, Проектно

МПК: B07B 1/40

Метки: грохот

...на ко робе.Нижние концы тяг, являющиеся подшипниками, надеты на цапфы 7, расположенные в центре тяжести грохота, Тяги 5 опираются на кронштейны 8 через упругие элементы 9, прп дающие тягам определенное положение в пространстве. Кронштейны 8 могут быть закреплены либо на коробе 1, либо на стойках 10 опорной рамы (основания, фундамента) 4, Стойки 10 имеют пазы для фиксации кронш тейнов на болтах. Упругие элементы 9 поддерживаются болтами 11.Грохот работает следующим образом, При вращении вала вибратора 12 дебалансы 13 развивают инерционные силы Р. В каж дый момент времени сила Р разлагается надве составляющие Р, и Р, переменные по величине. Составляющая Р, будет отклонять вибратор от начального положения относительно осей вращения тяг...

433928

Загрузка...

Номер патента: 433928

Опубликовано: 30.06.1974

Авторы: Устройство, Колотий, Берлин, Лукь

МПК: B07B 1/46

Метки: 433928

...е 3, т.Р2 Р еиваюгцеи о на чер ЛЯ КРЕПЛЕНИЯ О матично изображ де Р к - макс одно и 1 - инерц н - инерцмальная рабопружины;ионная сила отионная сила от ая нагрузк рейки;стержня,остоит из следующих основ орнуса 1, крышки 2, рейки 3, выполняющих роль клиньев Предмет изобрете ти грохотавставляетя до упора, твием Оруние междуННЫМИ ОО действием струннои Ооверхнос ец каждой струны 6 корпуса 1 и Оодаетс стержни 5 Оод дейс си 3 займут положе струнами и накло орпуса 1. Далее Оод Устройствоповерхности, впружину, о тцелью повышеОлуатации Орт для креплениялючающсе коричающеесяия надежностииспользовании Оросеивающеи ус, стержни итем, что, с удобства эксструнной ОроУстронООВЕРХНО СХтеже.Устройствоных деталей: кпружин 4 истержней 5.При...

Устройство для обезвоживания сыпучегоматериала

Загрузка...

Номер патента: 434996

Опубликовано: 05.07.1974

Автор: Гордиенко

МПК: B03B 7/00, B04B 3/02, B07B 15/00 ...

Метки: обезвоживания, сыпучегоматериала

...имеет перфорацсвоей поверхности.Лопасти 3 установлены на роторе 1 с возможностью изменения угла их наклона к осротора и создают при работе аэродинамический (вентиляционный) эффект.В патрубке 9 для отвода влажного воздухи капель жидкости расположен дроссель 12регулирующий аэродинамический эффект. Разгрузочное приспособление 7грушевидного приемника 13 с осевляющей трубой 14. Соосно с послновлен патрубок 8 для подвода возанный с тарельчатым клапаноммощи которого устанавливаетсязазор для выхода материала посречажно-винтового механизма. Подержит рычаг 16, шарнирно закрепатрубке 8, и штурвал 17,Устройство заключено в кожух 18.Работает устройство следующим образом.Влажный сыпучий материал подается в загрузочное приспособление 6, где...

Ротор к центробежным сепараторам для сыпучих материалов

Загрузка...

Номер патента: 435005

Опубликовано: 05.07.1974

Авторы: Авдеев, Попов, Архангельский

МПК: B07B 1/06

Метки: сыпучих, сепараторам, центробежным, ротор

...ротора, а нвид сверху.Ротор представляет собой вертикальный перфорированный усеченный конус 1, снабженный приспособлениями для изменения направления движения сепарируемого материала, выполненными в виде дефлекторов 2, установленных на внутренней поверхности ротора, в его средней части. Дефлекторы закреплены на поверхности ротора болтами 3 так, что их положение может быть изменено как по высоте, так и по отношению к образующей конуса,Ротор работает следующим образом, 5 При движении сепарируемого материала поповерхности ротора снизу вверх скорость его частиц увеличивается. При достижении дефлекторов 2 частицы движутся вдоль них, теряя при этом скорость движения в трансверсаль ном и отчасти меридиальном направлениях.Снижение скорости...

Роликово-колосниковый грохот

Загрузка...

Номер патента: 435006

Опубликовано: 05.07.1974

Авторы: Цукерман, Проектный, Рудин, Всесоюзный

МПК: B07B 1/12, B07B 1/14

Метки: роликово-колосниковый, грохот

...и упрощение конструкциигрохота. 15Это достигается тем, что в торцах осей очищающих звездочек выполнены оснащенныевтулками гнезда, на вибрирующей деке смонтированы цапфы для установки на них гнездосей звездочек, причем внутренний диаметр 20втулок больше диаметра цапф, а места сопряжения осей звездочек с цапфами оснащенызакрепленными на вибрирующей деке эластичными кольцевыми укрытиями,На фиг, 1 и 2 изображена схема роликовоколосникового грохота в продольном и поперечном разрезе.Устройство включает две деки, причем верхняя оснащена колосниками 1, а нижняя представляет собой вибрационное сито, связанное З 0 с верхнеи декои пружинными подвесками 2 и приводимое в движение вибратором 3. На бортах нижней деки укреплены цапфы 4, на которые...

Решетка грохота

Загрузка...

Номер патента: 435007

Опубликовано: 05.07.1974

Авторы: Богачонок, Смородский, Бон

МПК: B07B 1/32

Метки: грохота, решетка

...относится кия сыпучих материалов имеднение в промышленностиери алов.Известна решетка грохотаистемы взаимочередующихЦелью изобретения являетфективности работы,ехнике грохочежет найти прироительных масодержащя двея колосников.ся повышение эфЭто достигается тем, что нены зигзагообразной форм На фиг. 1 показаны колос тральное положение колоон то же, положение колоснико на из секций занимает ве другая - нижнее).л колоснив план ники в п ков), на в в динахнее п Предмет иРешетка грохота, со взаимочередующихся щаяся тем, что, с цел тивности работы, кола гообразной формы в п о брете две системы отличаю. ния эффеклнены зигзаеидержащая олосников ью повыш ники Выпо лане. ие, 1 Государственный камнтет Свввтв Мнннстрав СССР во делам изаоретеннй...

Устройство для просеивания сыпучих материалов

Загрузка...

Номер патента: 435008

Опубликовано: 05.07.1974

Авторы: Лапчевский, Мелов

МПК: B07B 1/40, B07B 1/46

Метки: сыпучих, просеивания

...сито 4 в возвр поступательное движение, Над ситом расположен бункер 5, под которым закреплен пластинчатый питатель, состоящий из ряда параллельных пластин 6. Питатель снабжен регулирующим приспособлением для изменения угла наклона пластин, выполненных в виде неподвижных планок 7, в которых установлены оси поворота пластин 8, тяг 9, рычага поворота 10 и стопора 11. Пластины 6 с помощью рычага 10 и тяг 9 устанавливаются в нужное положение, соответствующее производительности сита 4 и фиксируются с помощью стопора 11, В бункер 5 засыпается материал. Включается электродвигатель 2, и вибратор 3 приводит в колебательное движение сито 4 и пластины 6. Материал из бункера, пройдя через зазоры, образованные пластинами, поступает на сито. При...

Пневматический классификатор

Загрузка...

Номер патента: 435009

Опубликовано: 05.07.1974

Авторы: Брейкин, Изобретени, Гольдман, Кисл

МПК: B07B 4/02

Метки: классификатор, пневматический

...выполнена с кольцевым поперечнымсечением, образованным коническими наружными и внутренними секциями, а внутри неекоаксиально установлено распределительноеустройство.Распределительное устройство может бытьвыполнено как в виде конуса, так и в видедиска, связанного с приводом.На фиг. 1 представлен классификатор с конусным распределителем, вертикальный разрез; на фиг. 2 - классификатор с дисковымраспределителем, связанным с приводом, вертикальный разрез.Классификатор состоит из корпуса,ванного из ряда классифицирующихкаждая из которых содержит пару уконусов 2 и 3, трубы 4 для загрузки иматериала, рассеивающего конуса 5 и и разделения. О Работа пневма осуществляется в ности. Исходный материал п питателем в трубу 4, п 5...

Грохот

Загрузка...

Номер патента: 435862

Опубликовано: 15.07.1974

Автор: Поль

МПК: B07B 1/12

Метки: грохот

...опоры и ратем, что, с целью повпроцесса грохоченпя, рсекций, шарнирно связ ую в виде верхнюю и ающи й ся фективпости ена из двух ду собой. выполнен верхность у, отл и шения эфма выпол нных меж по Изобретение относится к технике обогащения полезных ископаемых и может быть использовано в промышленности строительных материалов угольной и горно-рудной промышленности для классификации сыпучих материалов.Известен грохот, содержащий выполненную в виде струн просеивающую поверхность, верхнюю и нижнюю опоры и раму.Целью изобретения является повышение эффективности процесса трохочения.Это достигается тем, что рама выполнена из двух секций, шарнирно связанных между собой.На фиг. 1 показан предложенный гр фиг, 2 - то ке, вид сверху; на фиг.хот с...

Зерноочистительная машина

Загрузка...

Номер патента: 435863

Опубликовано: 15.07.1974

Авторы: Волошин, Изобретени, Прилуцкий

МПК: B07B 1/22

Метки: зерноочистительная

...застрявших зерен в верхней и нижней частях кожуха ЗО установлены цилиндрические щетки 12. Для загрузки и регулировки количества зернового вороха, поступающего в машину, в верхнеи части кожуха установлена труба 13 с заслонкой 14. Для вывода из машины полученных фракций служат лопатки 15, 16 и лотки 17, 18, 19, 20.Ротору сообщается вращательное движение посредством привода 11, а колебательное, в осевом направлении, - дебалансным вибратором 8. Зерновой ворох, подлежащий сепарированию, непрерывно подается по загрузочной трубе 13 на вращающийся диск 6, затем на коническое решето 5. Зерновая фракция проходит сквозь отверстия решетчатой поверхности конического решета и распределяется им как по периметру решета 4, так и по высоте его в зоне...

435864

Загрузка...

Номер патента: 435864

Опубликовано: 15.07.1974

Авторы: Осипов, Рабаунис, Щенников, Папаниколау, Изобретени, Сычев

МПК: B07B 1/22, A23N 15/00

Метки: 435864

...из бункера чертеже не и леме отки стон (на Изобретение относится,к разделению и калибровке предметов круглой формы, в частности к машинам для калибровки плодов. 1 схематически изображена пре ашина; на фиг. 2 - разрез по А на фиг. 3 - разрез по Б-Б дающего транспортера 5, связанного с приводом 6 посредством передачи 7. Калибрующий элемент выполнен в виде пружины 8 с перемененным шагом витков, увеличивающимся в направлении перемещения плодов, причем пружина вьополнена многозаходной. Пружина 8 установлена на цилиндрическом барабане, состоящем из продольных планок 9, который закреплен на консольном валу 10 посредством фланца 11. При этом калибрующая,пружина 8 обращена к подающему транспортеру 5 минимальным шагом. Консольный вал 10 передачей...

Устройство для отделения плодовых оболочек гречихи и измельчения ядра

Загрузка...

Номер патента: 435865

Опубликовано: 15.07.1974

Авторы: Орлов, Комаров, Хаустов, Ерман

МПК: B02C 7/00, B07B 7/083

Метки: гречихи, измельчения, оболочек, отделения, плодовых, ядра

...большое основание впадины имеет меньший диаметр.Ротор снабжен диском 13, с расположенными на периферии лопастями 14, который со стенкой корпуса образует осевой вентилятор, создающий определенный напор воздуха для удержания семян в камере во время их обработки, Для лучшей выгрузки из камеры пленок, например, гречихи отношение ширины кольцевой щели к калибру зерен наиболее крупной фракции, определенным по данным ситового анализа, составляет не менее 1,5: 1.В воронке 11 смонтирован клапан 15 для загрузки семян в камеру обработки устройства. Клапан управляется посредством рычага 16, который сблокирован с концевым выключателем 17, используемым для включения реле времени (на чертеже не показано), которое ограничивает время работы приводного...

Сепаратор

Загрузка...

Номер патента: 435866

Опубликовано: 15.07.1974

Автор: Булаткин

МПК: B07B 9/00

Метки: сепаратор

...гибкие клапаны 22 для выравнивания поля скоростей в пневмосепарирующих каналах. Относ воздуха из этих камер предусмотрен раздельным, т. е. двумя вентиляторами, воздуховоды от которых присоединяются к трубам 29. Каждая аспирационная камера имеет два пневмосепарирующих канала 30 (для крупной и мелкой фракции зерна отдельно) с подвижными стенками 31, имеющими раздельное регулирование в нижней и верхней частях, которое производится путем поворота валиков 32 и 33 при помощи маховичков 34 червячных пар. В нижней части каждого канала установлено магнитное заграждение, состоящее из набора дугообразных магнитов магнико 35, закрепленных в обойме 36 с откидным экраном 37 из листового антимагнитного металла, Магнитные заграждения закреплены на...

Сепаратор

Загрузка...

Номер патента: 435867

Опубликовано: 15.07.1974

Авторы: Бородай, Кононенко

МПК: B07B 9/00, B07B 1/22

Метки: сепаратор

...конце рические сита, питающее ства, отличающийся 20 повышения производитель странство между цилин разделено винтовыми пов сколько каналов.нные линд жестко посадокнтрические ци приводное утем, что, сности, рабочедрическими серхностями н трои- цельюпроитами а неИзобретение относится к технике сепарации мелкозернистых сыпучих материалов и может найти применение в промышленности строительных материалов и других областях народного хозяйства.Известны сепараторы, содержащие жестко посаженные на вал вертикальные концентрические цилиндрические сита, питающее и приводное устройства,Цель изобретения - повысить производительность.Это достигается тем, что рабочее пр ство между цилиндрическими ситами р но винтовыми поверхностями на нескол налов.На...

Цилиндрический триер

Загрузка...

Номер патента: 435868

Опубликовано: 15.07.1974

Авторы: Кузьмин, Туаев, Химаныч, Штерн

МПК: B07B 13/02

Метки: триер, цилиндрический

...эластичного материала и может перемещаться вверх - вниз, т, е. можно изменять величину зазора над валиком с целью регулирования подачи зерновой смеси на ячеистую ленту,Кожух 8 и козырек 10 образуют между трубой 12 и валиком 9 камеру А для исходной зерновой смеси.На конце трубы, противоположном загрузке, имеется окно для выхода излишек смеси,С целью предотвращения травмирования семян от удара о желоба 4 и 5 их приемные боковины имеют цилиндрические поверхности,1 риер работает следующим образом.Зерновая смесь из приемного бункера поступает в торец трубы 12, Шнек 13 транспортирует смесь в трубе, которая одновременно просыпается через щель в камеру Л и заполняет ее равномерно.Валик 9, вращаясь, своими рабочими элементами 1 желобами или...

Цилиндрический триер

Загрузка...

Номер патента: 435869

Опубликовано: 15.07.1974

Авторы: Кузьмин, Туаев

МПК: B07B 13/02

Метки: цилиндрический, триер

...1, в котором расположены эластичная ячеистая лента 2, нажимной валик 3, прижимные ролики 4, установленные в зоне действия щеточного отражателя 5, между барабаном и лентой, направляющие валики 6, скатная доска 7 и приемныи желоб 8 со шнеком 9. Постоянство формы плоского участка ленты поддерживается при помощи роликов 4 и валиков 6, закрепленных 5 на раме.Загружаемая в триер зерновая смесь заполняет ячейки ленты 2 и увлекается ими в сторону зоны действия щеточного отражателя 5, В этой зоне ячеистая лента движется по вер тикальной плоскости. Щеточный отражатель 5,вращаясь в сторону, противоположную движению ячеистой ленты, эффективно сбрасывает длинные частицы смеси из ячеек, а также слой смеси, затаскиваемый вверх лентой. Ко роткие...

Устройство для сортирования плодов по величине

Загрузка...

Номер патента: 435870

Опубликовано: 15.07.1974

Авторы: Шеповалов, Седов, Бакулев, Пузанков

МПК: A23N 15/00, B07B 13/18

Метки: величине, плодов, сортирования

...дросселя 22 и задатчика давления 23. Заслонка 24 распределителя фракций 25 приводится в дейввие исполнительным механизмом 26 через парные усилители 27 и 28 и элементом сравнения 29, соединенным каналом с измерительной камерой. Задание калибра производится задатчиком 30.Плоды поступают по скатному лотку 1 к лопастному,отделителю 2 и подавателем 3 по заслонке 4 направляются в измерительную камеру. В момент нахождения плода на заслонке 4 выход воздуха из сопла чувствительного элемента 16 в атмосферу закрыт. Сигнал линии питания сопла чувствительного элемента 16 через мощный повторитель (на чертеже не показан) поступает в исполнительный механизм 15 открытия измерительной камеры, элемент НЕ 18 и командный вход клапана 19 блока...

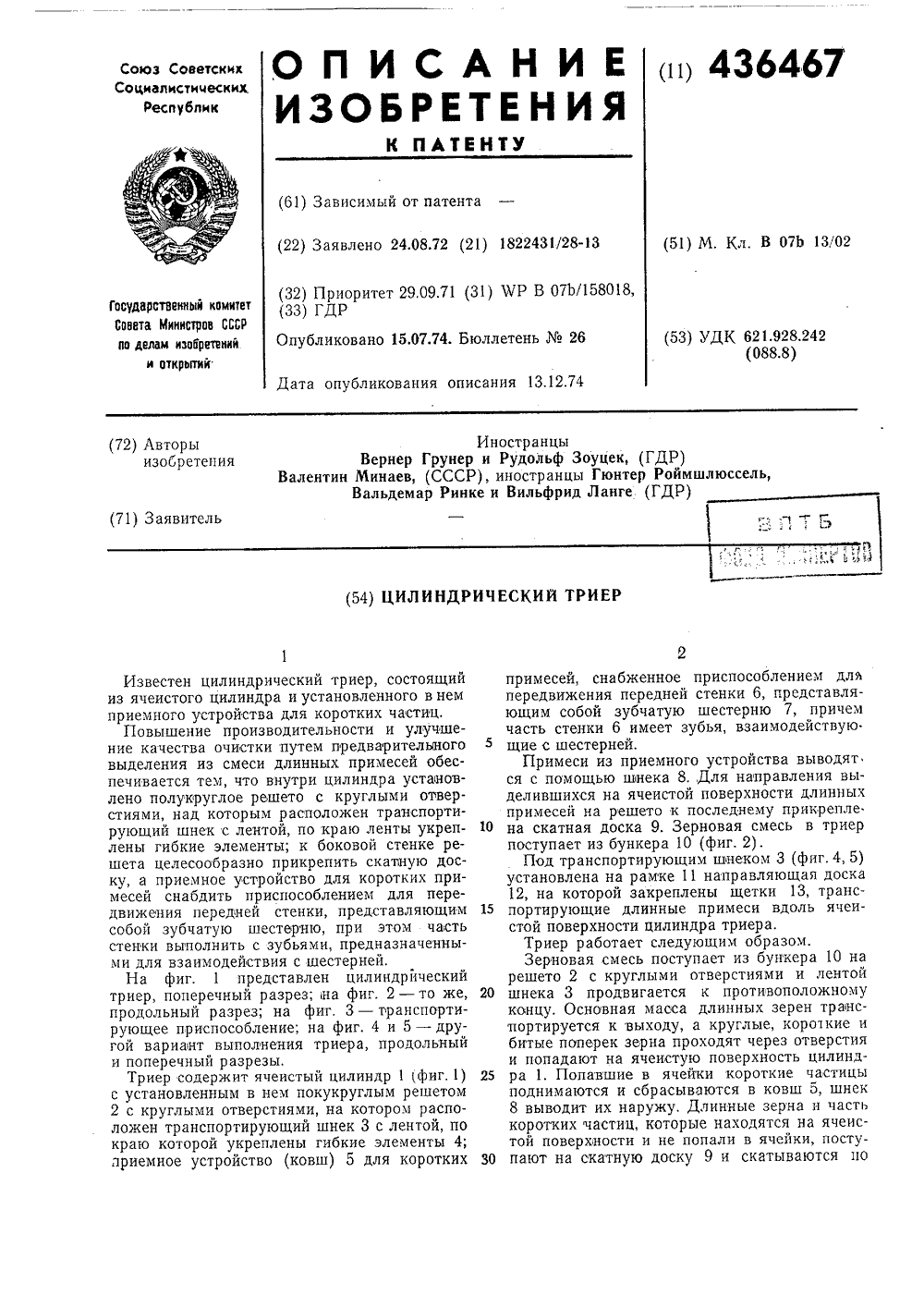

436467

Загрузка...

Номер патента: 436467

Опубликовано: 15.07.1974

МПК: B07B 13/02

Метки: 436467

...на рамке 11 направляющая доска 12, на которой закреплены щетки 13, транс портирующие длинные примеси вдоль ячеистой поверхности цилиндра триера.Триер работает следующим образом.Зерновая смесь поступает из бункера 10 нарешето 2 с круглыми отверстиями и лентой 20 шнека 3 продвигается к противоположномуконцу, Основная масса длинных зерен транснортируется к выходу, а круглые, короткие и битые поперек зерна проходят через отверстия и попадают на ячеистую поверхность цилинд ра 1. Попавшие в ячейки короткие частицыподнимаются и сбрасываются в ковш 5, шнек 8 выводит их наружу. Длинные зерна и часть коротких частиц, которые находятся на ячеистой поверхности и не попали в ячейки, посту пают на скатную доску 9 и скатываются ио3ней в.решето 2. При...

Цилиндрическое сито

Загрузка...

Номер патента: 436682

Опубликовано: 25.07.1974

Авторы: Глухов, Манько, Зорин, Бесчеревных, Поповян, Рой, Тесленко, Лукинов

МПК: B07B 1/18

Метки: цилиндрическое, сито

...а обработа дом.разом.напримережду сито с Е емеонца под спл пла- схония является увеличение собности и повышение изЦелью изобрсте просеивающей спо носостойкости. Это достигается тем, что кажд выполнен в виде пластины пря сечения, имеет отверстия по конца хода через них держателей, при стины соседних секции набраны н ли в шахматном порядке так, чт их перпендикулярна к продольной На фиг. 1 изобракена половин сбоку; на фиг. 2 - часть сита в пла Сито состоит из пластин 1, и концах отверстия для прохода де закрепленных в опорных полукол;Предмет изобретен 0 дричсскос сито для зерпошлифовальшн, состоящее из секций, каждая из набрана пз одинаковых элементов, ных па концах держателями, о т л ис с я тем, что, с целью увеличения ющей...

Грохот

Загрузка...

Номер патента: 436683

Опубликовано: 25.07.1974

Автор: Бердяев

МПК: B07B 1/28

Метки: грохот

...шпонками и снабжены подвижными дисками с плавно меняющейся по периметру толщиной, расположенными между концамистержней, а между крайними дисками и подшипниками установлены пружины, компенсирующие ход дисков, а также тем, что дискивыполнены разьемными. 20 диски 7 с переменной толщиной по наружной поверхности. Между дисками 7 размещены стержни 8, образующие просеивающую поверхность. Валы о установлены в двух подшипниковых опорах 9 и связаны с приводом 10. 11 о концам валов (или с одного конца) име 1 отся пружины 11, компепсиру 1 ощие ход дисков 7. Кроме того, грохот содержит приемную 12 и разгрузочные 13, 14 воронки.для изменения расстояния между стержнями приводом 10 поворачивают валы 5 на определенный угол, Вместе с валами 5...

Устройство для классификации порошков

Загрузка...

Номер патента: 436684

Опубликовано: 25.07.1974

Автор: Бебяков

МПК: B07B 13/00

Метки: порошков, классификации

...Министров СССР Изобретение относится к технике классификации порошков по крупности, форме илц коэффициенту трения и может найти применение в промышленности строительных материалов, абразивной и химической промышленности и других областях народного хо 351 йства,Известно устройство для классификациипорошков цо крупности, форме или коэффициенту трения, содержащее наклонную рабочую поверхность и вибратор.Цель изобретения - повысить эффективность процесса классификации,Это достигается тем, что на нижнем конценаклонной рабочей поверхности установленплавно сопряженный с ней лоток,На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - схема процесса разделения порошка; на фиг. 3 -устройство для классификации по нескольким классам;...

Виброгрохот

Загрузка...

Номер патента: 437538

Опубликовано: 30.07.1974

Авторы: Цейтель, Гольдин, Жгулев, Букаты

МПК: B07B 1/40

Метки: виброгрохот

...трукцпи, подду собой упруеплси к одной Виброгрохо подвижные ра участками эла тем, что, с це; грохочения и внятные рамы гой связью, а из рам. Изобретение может найти примепеоие в рудной, угольной, неруденой промышленностях и других отраслях народного хозяйства,Известен виброгрохот, включающий вибратор, две подвижные рамы, соединенные с различными участками эластичного сита.Цель изображения - повышение эффективности грохочения и упрощение конструкции.Достигается это тем, что подвижные рамы соединены между собой упругой связью, а вибратор прикреплении к одной нз рам,На чертеже схематически изооражеп виброг,рохот.Виброгрохот состоит из двух вибрирующих рам 1 и 2, соединенных между собой упругими связями 3. Резиновое сито 4 закреплено...
