Вибрационный сепаратор

Загрузка...

Номер патента: 1681986

Опубликовано: 07.10.1991

Авторы: Кайшева, Никитин, Гридасов, Заика, Богомолов

МПК: B07B 13/00, A01C 1/00

Метки: сепаратор, вибрационный

...путем совмещения сепарации со скорификацией.На фиг.1 изображена принципиальнаяконструктивная схема предложенного вибрационного сепаратора, вид сбоку; на фиг.2 - 15то же, вид сверху,Сепаратор состоит из сепарирующейповерхности 1, по периметру которой установлен нагревательный элемент 2 в видепроволоки из нихрома, заключенной в злектроизолирующий материал, например стеклоткань, Сепарирующая поверхностьустановлена с помощью упругой подвески 3на станине 4 и приводится в колебательноедвижение через упругую муфту 6 от привода 257. Исходный материал подается на сепарирующую поверхность питателем 8. Сборпродуктов разделения осуществляется приемниками 9. Нагревательныйэлемент 2 соединен с источником 10 тока. 30Вибрационный сепаратор работает...

Грохот

Загрузка...

Номер патента: 1683825

Опубликовано: 15.10.1991

Авторы: Воробьев, Куевда, Корякин, Учитель, Маденко

МПК: B07B 1/00

Метки: грохот

...101 Изобретение относится к устройствам для разделения сыпучих материалов по крупности и может быть использовано в горнорудной, строительной и других отраслях промышленности.Цель изобретения - повышение надежности в работе грохота.На фиг, 1 изобракено устройство, общий вид; на фиг. 2 - сечение А-А на фиг, 1.Устройство для грохочения содержит короб 1, закрепленный на неподвижной опоре 2, раму 3, закрепленную на коробе 1, металлические струны 4, натянутые на раме 3 и изолированные от последней, постоянный магнит 5, закрспленный на кронштейне под струнами 4. магнит 5 выпслнен в виде бруска с заостренной со стороны струн 4 кромкой, Устройство содержит также генератор 6 переменного тока, соединенный с концами струн 4, приемник 7...

Конусный грохот

Загрузка...

Номер патента: 1683826

Опубликовано: 15.10.1991

Авторы: Гольдин, Завражин, Мехальчишин, Новиков, Беринберг

МПК: B07B 1/06

Метки: грохот, конусный

...2 подается под давлением на верхнюю просеивающую поверхность 3. Поток пульпы приобретает вращательное движение и движется по секциям площадки 8 и по кольцевой переходной площадке 7.В результате разделения потока при поступлении на площадку 8 в верхнем потоке уменьшается, а в нижнем увеличивается концентрация твердых частиц. Кроме того, в результате вращения под действием центробежной силы в каждом из потоков происходит концентрическое расслоение смеси по ширине потока с образованием на площадках 7 и 8 двух слоев (наружного, состоящего в основном из твердых частиц, и внутреннего, содержащего жидкость и взвешенные в ней тончайшие твердые частицы). В результате центробежной фильтрации до 15 20 25 30 35 40 45 50 55 80 жидкости проходит...

Сито грохота

Загрузка...

Номер патента: 1683827

Опубликовано: 15.10.1991

Авторы: Виноградов, Познякова, Нечаев, Позняков

МПК: B07B 1/46

Метки: сито, грохота

...плоскими, причем эти поверхности расположены водной плоскости, проходящей через оси 3вращения стержней 4, 30Сито грохота работает следующим образом,Просеиваемый материал подается снадрешетной стороны на сито грохота. Поддействием колебаний грохота часть кусков 35просеиваемого материала попадает в щелимежду стержнями 4, закрепленными в упругих элементах 2 на швеллерах, и проходит вподрешетное пространство, а остальнаяЧасть материала под действием колебаний 40движется по просеивающей поверхности.Наличие кромок, образованных плоскими поверхностями 7 и цилиндрическими поверхностями стержней 4, препятствуетзаклиниванию кусков просеиваемого материала, так как величина зазора между поверхностями стержней 4 увеличивается внаправлении движения...

Сито для просеивания порошков

Загрузка...

Номер патента: 1683828

Опубликовано: 15.10.1991

Авторы: Сундуков, Чечеткин, Жуков

МПК: B07B 1/46

Метки: просеивания, сито, порошков

...СССР 113035, Москва, Ж, Раушская наб., 4/5 ФПроизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Изобретение относится к машиностроению, в частности гальванопластике, и применяется для просеивания порошков.Цель изобретения - повышение надежности сита эа счет увеличения его срока службы.На чертеже представлено сито.Сито содержит раму 1, выполненную в виде обечайки, к которой крепится сетка 2 с ребрами 3 жесткости, которые могут быть выполнены зэ одно целое с сеткой 2. Ребра жесткости имеют треугольное поперечное сечение и располагаются по контуру вписанного равностороннего треугольника, прикрепленного вершинами к раме 1. Ребра установлены с возможностью контакта с нерабочей поверхностью сетки 2. Сито может быть...

Пневмосепаратор

Загрузка...

Номер патента: 1683829

Опубликовано: 15.10.1991

Авторы: Сычугов, Тимофеев, Саитов

МПК: B07B 4/02

Метки: пневмосепаратор

...Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к технике разделения зерновых материалов с помощью воздушных потоков и может быть использована для очистки сыпучих материалов, преимущественно зерна и зернистых материалов, от легких примесей.Цель изобретения - повышение качества сепарации эа счет более, равномерного распределения зернового материала по высоте пневмосепарирующего канала.На чертеже представлен пневмосепаратор, общий вид.Пневмосепаратор состоит из пневмосепарирующего канала 1 с поперечным окном 2 для ввода сепарируемого материала, в котором установлен на валу 3 питатель, выполненный в виде набора различных по диаметру втулок 4 и 5 с лопастями 6 и 1, тулки 4...

Способ очистки семян пшеницы

Загрузка...

Номер патента: 1683830

Опубликовано: 15.10.1991

Авторы: Бабченко, Зюлин, Матвеев, Корн, Анискин

МПК: B07B 9/00

Метки: пшеницы, семян

...разделяют на три фракции: тяжелые, среднюю и легкую, с выходом тяжелой фракции семян в количестве 30 - ,85, а выход легкой и средней фракции устанавливают в соотношении(3:1) -(1:1), Эти условия очистки обеспечивают гарантированный выход семян 1 и попутно 1 и 1 П классов стандарта по чистоте и содержанию семян других растений соответственно в тяжелую, среднюю и легкую 10 15 20 25 30 35 40 45 50 55 фракции. Указанные пропорции выхода семян 1, 11 и 1 классов стандарта, а также отхода достигают за счет регулирования положения поворотных заслонок приемного устройства пневмосортировального стола и контроля качества фракций семян на чистоту и содержание семян других растений в соответствии с требованием стандарта. Для определения...

Устройство для грохочения сыпучих материалов

Загрузка...

Номер патента: 1685549

Опубликовано: 23.10.1991

Авторы: Мищенко, Перемежко, Правда, Берлин, Мехальчишин, Орлов, Беринберг, Червоненко, Гольдин

МПК: B07B 1/00

Метки: сыпучих, грохочения

...прутки 13 (сриг,а - 11) вые 1 алце 1 гы с упорами 15, расположенными ца баковй г аверхцости па крайней мере с одной стороны прутка, причем зазор д между упорам и прутком 12 прицимаетсл иэ саатцао 1 еиилс 5 =- (0,1 - 0,25)с,Где е 1 - расстояние между прутками 12 и 13,5 10 15 20 25 30 35 40 5 10 Возможно выполнение ударника 11 фиг.6) в виде эг 1 астичнай пластины толщиной Я, армиоаваннай кордом, причем пластина отогнута пад углом а в сторону, противоположную направлению перемещения скребка, а кордцые нити 16 равномерно распределены по ширине пластины. Кроме того, толщина Б пластины может уменьшаться в направлении к незакрепленному концу,Устройство работает следу 1 ощим образам,Исходный материал в виде горной массы из желоба 8...

Сепарирующее устройство

Загрузка...

Номер патента: 1685550

Опубликовано: 23.10.1991

Автор: Марков

МПК: B07B 1/10

Метки: сепарирующее

...9, обеспечива;от радиальное Дсмещение втулки 6 относительно вала 3 под действием этой составляющей, В результате втулка 6, преодолевая упругость пружин 12 и 13, периодически меняет эксцентриситет относительно оси вала 3. Циклическая частота изменения эксцентриситета равна круговой частоте вращения вала 3,При вращении вала 3 и изменении эксцентриситета центр втулок 6 движется по окружности радиуса с частотой, в два раза большей круговой частоты вращения вала 3, а сами втулки 6 дополнительно вращаются вокруг своей оси с угловой скоростью вращения вала 3. При вращении вала 5 и цилиндрической втулки 14 составляющая силы давления полотна 1, направленная радиально вдоль упругих пружин 20 и 21, также периодически меняется по...

Устройство для калибровки материалов

Загрузка...

Номер патента: 1685551

Опубликовано: 23.10.1991

Авторы: Клиновой, Шкляев, Шабуров

МПК: B07B 1/22

Метки: калибровки

...12, Для того, чтобы винты 9не вращались вокруг своей оси при вращении гаек-звездочек 11, их стержень внерезьбовой части имеет, например, квадрат,ное сечение и перемещается в осевом направлении в квадратных отверстиях рамы,Устройство оборудовано также транспортерами 13 и 14 и выталкивателем 15 клубней,причем транспортер 13 и выталкиватель 15в виде обрезиненного вальца размещенывнутри пружинного рабочего органа 3.Устройство работает следующим образом.Плоды или овощи подаются на загрузочный транспортер 2, который их транспортирует к калибрующему барабану 3, приводимому 5 10 15 20 25 30 35 40 45 Р 8 И 10 должно быть не менее трех. Плоды и овощи подаются с внешней стороны ЦП 3. Мелкие клубни проходят внутрь ЦП 3 через щели, а крупные клубни...

Вибрационное сито

Загрузка...

Номер патента: 1685552

Опубликовано: 23.10.1991

Авторы: Татишвили, Сванидзе, Иванов, Асатиани, Хвингия, Балабатько, Закржевский, Гаевский

МПК: B07B 1/40

Метки: сито, вибрационное

...2), жестко закреплена на опаре 14, Чалкатели 13 поджать упругими элементами 15, установленными в кронштейны 3016 короба 1.Короб 1 может быть подвешен за амартизатары 17, выполненныеизтросав(фиг.3).Толкатель 13 мажет быть соединен скронштейном 16 короба 1 через шатун 18 35(фиг.4).Упругие элементы 5 толкателей 13 выполнены различной жесткости,Сито 2 установлена в коробе под угламк горизонтальной плоскости. 40Вибрацианное сито работает следующим образом,Г 1 ри вклачении электродвигателя 11 начинает вращаться дебалансный груз 4, поддействием центробежной силы которого ралик 5, установленный на вал 12 с помощьюподшипников, приживается к внутреннейповерхности обечайки. Центробежная силазаставляет ролик 5 обкатываться по внутренней поверхности...

Вибрационный грохот

Загрузка...

Номер патента: 1685553

Опубликовано: 23.10.1991

Авторы: Минин, Ересько, Минина

МПК: B07B 1/40

Метки: грохот, вибрационный

...между поперечными рядами ячеек сита вмонтированы эластичные перегородки 11, образуошие поперечные изолированные полости 12, сообщенные с генератором 4 импульсов давления посредствам индивидуальных патрубков 13 и секций 14 распределителя, упрагляемых с помощью дополнительных звеньев 15 кулачкового механизма, установленных на валу привода генератора 4 импульсов давления, Пзтрубки 13 чстаноГГЧен ы ца противоположных от коллекторов 7 и 8 периферийных участках просеивасщи;( поверхностей .Полости 12 изолированы от коллекторов 7 и 8 с помощьо обрзтньх кгапанов 16,Бибрационный грохот работает следующим образом,При вклочении привода генератора 4 импульсов давления звеья 10 и 15 кулачкового механизма обеспечиваот поочередное включение и...

Устройство автоматического контроля сита грохота

Загрузка...

Номер патента: 1685554

Опубликовано: 23.10.1991

Авторы: Сумцов, Фельцан

МПК: B07B 1/46

Метки: сита, грохота

...3. Короб установлен на амортизаторах 4, смонтированных на раме 5. К раме прикреплено приспособление 6 в виде набора грузов для регулирования амплитуды колебаний. Устройство имеет приспособление для передачи электрического сигнала о состоянии сита 2, выполненное в виде прикрепленнцх к противоположным кромкам сита пластин 7, обладающих хорошей электропроводностью. Между коробом 1 и ситом 2 установлены электроизоляторы В, например, в виде уголков из резины. От трансформатора 9 на одну из пластин 7 подается электрическое напряжение, а со второй электропроводной пластины 7 напряжение снимается через регулируемое сопротивление 10. Полотно сита 2, выполняющее функцию одного из сопротивлений, регулируембе сопротивление 10 и сопротивления 11 и 12...

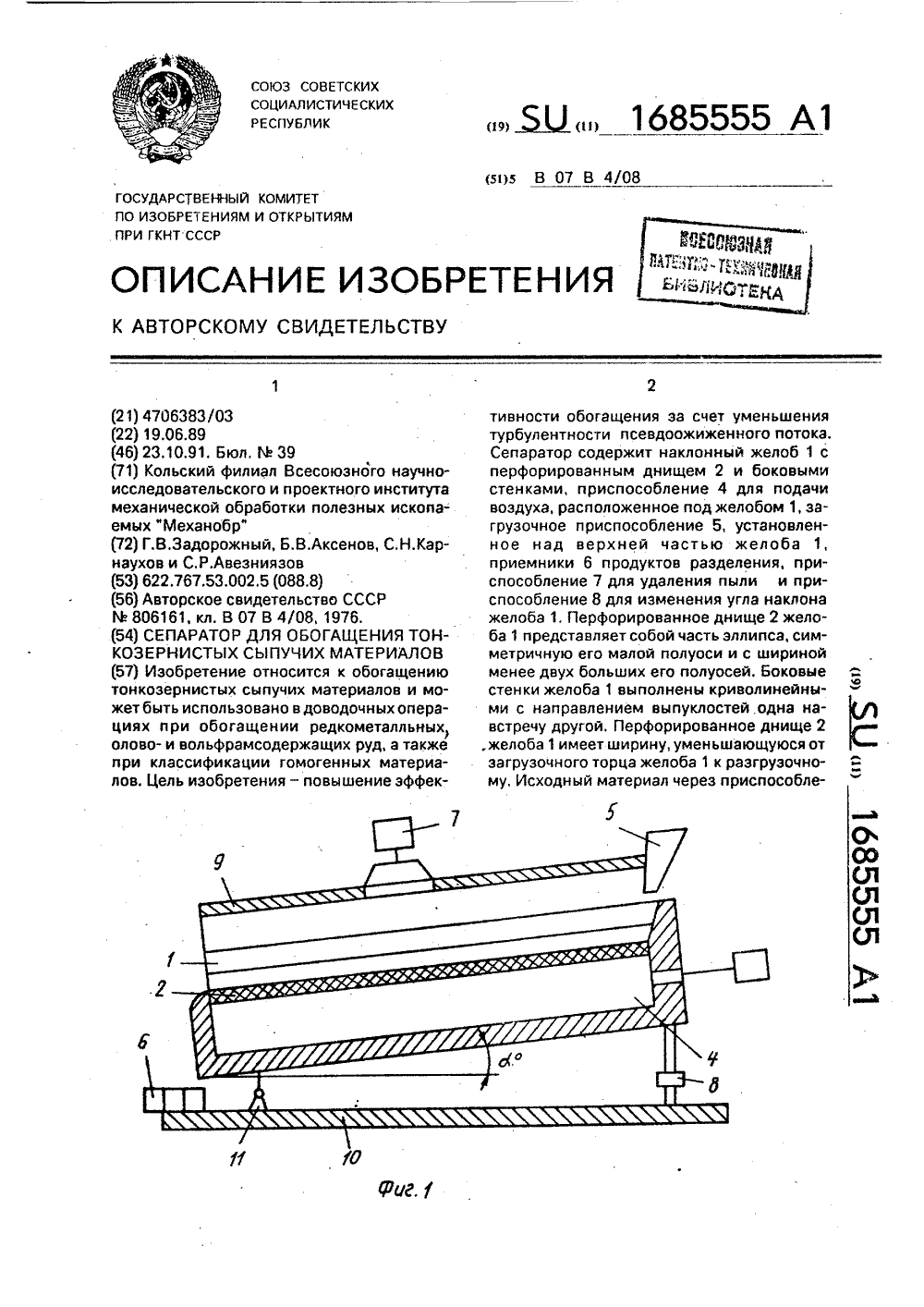

Сепаратор для обогащения тонкозернистых сыпучих материалов

Загрузка...

Номер патента: 1685555

Опубликовано: 23.10.1991

Авторы: Карнаухов, Аксенов, Авезниязов, Задорожный

МПК: B07B 4/08

Метки: сыпучих, тонкозернистых, обогащения, сепаратор

...5 поступает на желоб 1. Под действием воздуха мате;риал псеадоожижается и течет по эллиптической поверхности желоба 1, при этом часть материала движется по радиусам закруглений боковых стенок 3, В процессе движения материала по желобу 1 минеральные зерна расслаиваются по плот. ности, при этом более плотные минералы концентрируются в никних слоях потока,легкие частицы отбрасываются к периферии по радиусам закруглений, а тяжелые частицы движутся по криволинейным сопряжениям эллиптической поверхности желоба 1 с боковыми стенками, одновременно перемешаясь в нижние слои потока в суживающейся части, 1 з.п.ф-лы, 2 ил. равномерно располагаясь по ширине эллиптической поверхности желоба 1, а менее плотные - в верхних слоях, в основном...

Центробежный пневматический сепаратор для классификации агрегирующихся и налипающих материалов

Загрузка...

Номер патента: 1685556

Опубликовано: 23.10.1991

Авторы: Товаров, Кулик, Косенко, Колупайло, Салей, Егорцева, Кузнецова, Шевченко

МПК: B07B 7/083

Метки: пневматический, сепаратор, центробежный, налипающих, агрегирующихся, классификации

...материал по течке 11 попадает на разбрасывающую тарелку 7, которая вместе с отбойными лопатками 8 и 9 вращается на валу 6.Процесс сепарации - разделения материала на классы - осуществляется в сепарационной камере 2. Подаваемый материал подхватывается воздушным потоком, создаваемым вентилятором 10, причем более легкие частицы (тонкий класс) выносятся воздушным потоком через вентилятор и попадают в камеру 15, а затем течку 13, Более тяжелые частицы (грубый класс) за счет гравитационных сил опускаются в нижнюю осадительную камеру 14 и через течку 12 выводятся из сепаратора.По мере движения материала в сепарационной камере тонкий и грубый классы подвергаются дополнительному воздействию отбойных лопаток, Отбивая попадающий на них...

Способ сепарации зерновых смесей по упругим свойствам

Загрузка...

Номер патента: 1685557

Опубликовано: 23.10.1991

Авторы: Зин, Дринча, Кучер

МПК: B07B 13/00

Метки: смесей, сепарации, зерновых, упругим, свойствам

...способа, вид сбоку; на фиг.2 - то же, вид в плане; на фиг. 3 - сечение А - А на фиг. 2; на фиг, 4- устройство, общий вид в изометрии.Устройство содержит загрузочный бункер 1, под которым установлена отражающая криволинейная поверхность 2, радиус кривизны которой уменьшается в направлении движения материала.Поверхность 2 расположена под углом а к горизонту на вертикальных стойках 3, которые при помощи винтового соединения 4 и пружин 5 уСтановлены на неподвижных опорах. Величину угла регулируют при помощи винтового соединения 4, изменяя натяжение пружин 5, Отражающая криволинейная поверхность 2 приводится в вертикальное колебание при помощи вибратора 6, установленного под ней. По обе стороны отражающей поверхности 2 параллельно...

Картофелесортировальный пункт

Загрузка...

Номер патента: 1685558

Опубликовано: 23.10.1991

Автор: Панов

МПК: B07B 15/00

Метки: пункт, картофелесортировальный

...далее на подающий транспортер 9, через щель 27 по скатному лотку 18 на передаточный транспортер 15 и с его сходного концаО 29 через приемный люк 23 - в бункер 5,Подача семенных клубней в бункер 4 обеспечивается посредством перемещения передаточного транспортера 15 в направлении стрелки Е (фиг, 6)при этом клубни через щель 27 (Фиг. 7) пс скатному лотку 18 и приемный л(ак 22 псступают в бункер 4, Загрузка бункера 2 абеспечивается за счет оеверсиравания г:ередаточного транспортера 14, при котором проход семенных клубней с сортирующей поверхности 1 О направляется с конца 25 транспортера 14 в приемный люк 20,При. работе картафелесортировального пункта осенью по второму варианту, соответствующему заполнению бункеров продовольственными...

Конический гидрогрохот

Загрузка...

Номер патента: 1687303

Опубликовано: 30.10.1991

Авторы: Кульков, Харин, Сазонов, Длоугий

МПК: B07B 1/06

Метки: гидрогрохот, конический

...концом пульпонода, а большимрдзндными трубами 8. Отклоняющий кну с 11 рзспо.гожен между ра нсдгыми трусдми ннугри рдспределительнсго полого ссчегггсго конуса 10 соосно с ним и обрдпген меньшим основанием вниз. В нижней части корпуса расположены труопровод 12 для сгндд крупного продукта и трубопро. нд 13 длятвода мслкого гродека.Конический г ядргрохот рдбог ссг следуюшм образсм.Исхсдядя водогрунгонзя смссь подается ; пу,сиводу 5.В пульповоде 5 и сечению гр) бсгронодд кснсинстенция .Я твердых частиц грунта распределяется герднсхернс, гак кдк под дейстнием си,гы гяжести наиболее крупные частицы концентрируются н нижней части трупы (фиг. 4, эсюра 5 консистенции частиц в сечении Л.А на фиг. 3).Вертикальный учзсток пульповода 5 имеег...

Центробежный классификатор

Загрузка...

Номер патента: 1687304

Опубликовано: 30.10.1991

Авторы: Зельдин, Булгаков, Калмыков, Рокачев

МПК: B07B 1/52, B07B 1/06

Метки: центробежный, классификатор

...30 35, а в нижней - 40 - 45. По оси ротора установлен загрузочный желоб 5, а н нижней части корпуса 2 установлено кольцевое скребконое устройство 6. С внешней стороны классификатора установлено приспособление для разгрузки надрешетного продукта, выполненное в виде спирального желоба 7 Вра(цение роторупередается через коническую и клиноременную передачи 8.Классификатор работает следующим образомИсходный материал непрерывно поступает в загрузочный желоб 5 с наклонным лнишем, направляющим материал н зон. ограниченную спиральным желобом 7 Кони 1687304ческое днище ротора 1 отбрасывает материал к основанию конической просеивающей поверхности 3. Под действием центробежных сил материал перемещается по просеивающей поверхности 3 к верхней...

Вихревой классификатор порошковых материалов

Загрузка...

Номер патента: 1687305

Опубликовано: 30.10.1991

Авторы: Панина, Кобелев, Моржавин

МПК: B07B 4/08

Метки: классификатор, вихревой, порошковых

...5 крупной фракции, при этом лдтчцки температуры 11 и 12 через блок уп 1687305равления 13 электрически связаны с клапана. ми управления 6 и 7.Вихревой классификатор порошковых материалов работает следующим образом.Сжатый воздух через клапаны управления 6 при их открытии по каналу ввода 8 поступает в завихритель 1 О закручивающего аппарата 3, куда одновременно транспортируется классифицируемый материал по каналу ввода 4. В результате вихревого эффекта происхолит термодинамичес. кое расслоение порошковогазовой смеси на горячий периферийный поток сжатого воздуха и порошка, перемецающегося к каналам вывода 2. Значение температуры горячего потока фиксрустся датчиками температуры1. Сигнал от датчиков температуры 11 поступает в блок...

Просеивающее устройство

Загрузка...

Номер патента: 1687306

Опубликовано: 30.10.1991

Авторы: Абрамов, Клейман, Голендер, Марсов, Лобода

МПК: B07B 1/22, B07B 4/06

Метки: просеивающее

...Патрубок 7 сообщается с чатериалопроводоч возврата на домол крупной фракции церез шлюзовой затвор 21, д в слуцде отделения инородных примесей с бункером ндкопления этих примесей.11 д,1 очистителем 11 установлен элзстицнь(й лист 22, образующий надситовую по,и)сть 23.Устройс гво работает следук)(цич Обрд.(ОчПродлкты р.(л(олз церез ш,(к)зоной здтьц)р 18 непрерывно постл пс(ют через патру- )к 5 В полость врНдкэцеОся барабана 3, В СГО НИЖНК)Н) НДЧЗ,(ЬНЧЮ ЦДСТ, ВЫСЫПД- к)т.я В чсж ВиткОВО. прОстрднстВО Ви нтОВОи спирали 4 и ндциндют. Иостоянгн) переСыидяск, ПС рЕ,1 ВГдтЬСя В СторОНЛ ВЫХОда.Продукты размола, проходя нзд окном и;1 грл бкд ), НО;1 дейсгвием пересыпдния и стрл й воз,1 ухдНли инертного гдзд 1, непсрь Вно Вы хо:15 И 1 и х из...

Способ грохочения

Загрузка...

Номер патента: 1688936

Опубликовано: 07.11.1991

Авторы: Гольдин, Гольдина

МПК: B07B 1/00

Метки: грохочения

...напорных. усилий по длине сита в соответствии с изменением толщины потока пульпы по формуле (1) обращенную к слту 5 поверхность А 2 перегородки 7 (фиг. З,а) следует выполнить в виде экспоненты тт(х), уравнение которой определяется из следующих граничных условий;при х = О, Ь (О) = 0при х = 1, тт(1 ) = Кд и.где Кд = Ытмин - 0,1-0,6 - коэффициент пережатия потока пульпы на разгрузочном конце сита; Ьмин - толщина потока пульпы на разгрузочном конце сита.В этом случае уравнение формы поверхности А 2 перегородки 7 определяется соот- ношением- и кдхт(х) = т (х) Е - - Ка Х - л кд= по 8 е", (2) где- длина сита,Коэффициент пережатия КД потока на разгрузочном конце в заданных пределах 0,1-06 и длину участка пережатия (1, Е) выбирают в...

Сепаратор

Загрузка...

Номер патента: 1688937

Опубликовано: 07.11.1991

Авторы: Богданов, Абдулин

МПК: B07B 1/22

Метки: сепаратор

...и может вместе с валом 4 перемещаться в горизонтальной плоскости.Сепаратор работает следующим образом,Вращение от электродвигателя 3 посредством ведущего вала 4 передается ведущему кривошипу 5, который, увлекая за собой шарнирно с ним соединенный шатун 7 приводит во вращение ведомый вал 2 (через ведомый кривошип б), передавая тем самым вращение от двигателя цилиндрическому решету 1. Маховик 8 обеспечивает равномерное вращение вала двигателя, За счет неодинаковых длин звеньев 5-7 подобранных из условия работоспособности данного механизма, вращение решета 1 осуществляется с переменной угловой скоростью.В процессе просеивания разделяемый материал поступает на распределительный диск 9, установленный в верхней части цилиндрического решета...

Аэрогравитационный классификатор

Загрузка...

Номер патента: 1688938

Опубликовано: 07.11.1991

Авторы: Зуев, Абделиев, Казакбаев

МПК: B07B 4/04

Метки: аэрогравитационный, классификатор

...для очистки преимущественно зерна и зернистых продуктов от легких примесей и пыли, и может быть использовано на предприятиях системы хлебопродуктов, в сельском хозяйстве, пищевой и других отраслях промышленности,Црь изобретения - повышение производительности и качества разделения.На чертеже представлено предлагаемое устройство, общий вид.Классификатор имеет корпус 1, внутри которого установлено наклонное распределительное приспособление, выполненное в виде расположенных друг под другом отдельных секций 2, каждая иэ которых состоит из установленных параллельно распределительного 3 и отводящего 4 шнеков и расположенной между ними камеры 5, ограниченной в верхней части распределительной решеткой 6, а в нижней части - жалюзийной...

Устройство для разделения сыпучих материалов

Загрузка...

Номер патента: 1688939

Опубликовано: 07.11.1991

Авторы: Кейтельгиссер, Жовтюк, Беринберг, Мехальчишин

МПК: B07B 4/06, B07B 1/12

Метки: разделения, сыпучих

...на начальный неперфорированный участок вибрационной поверхносги 3 и тоэнспортируе,ся по этой поверхности сплошным потоком по ширине устройства, При поступлении материала на перфорированный участок Вибрационной поверхности 3 и провале зерен чсрез два ряда огверстий 1 С и 9 по ширин 8 устройства, располож 8 нных в шахматном порядке, образуется два вертикальных потока, в которых материал дискретно разобщен по ширине потока на равновеликие в сечении струл, при этом струи смежных потоков смещены по отношению друг к доугу на величину, равную ширине отдельной струи, НадОешетный про рукт ГВ основном крупные зерна, не проваливаош 1 леся в отвростия 9 и 1 Д пр 1 мрр котсрых знацительно Оол Вше заданнои крупности разделения) транспортируется по...

Установка для динамического воздушно-сухого обогащения материалов

Загрузка...

Номер патента: 1688940

Опубликовано: 07.11.1991

Авторы: Матвеев, Малянова, Сытник, Волков, Федоров, Филимонов, Бровцын

МПК: B07B 4/08, B07B 7/04

Метки: динамического, воздушно-сухого, обогащения

...части камеры классификации, сборных бункеров 23 по фракциям заполнителей, установленных в нижней части камеры классификации и снабженных подвижной разделительной стенкой 24 А- образной формы, конвейеров 25, установленных под выгрузочными патрубками,10 15 20 25 30 35 40 45 50 Установка динамического воздушно-сухого обогащения работает следующим образом,Обогащаемый материал через загрузочный патрубок 2 поступает в разгонную трубу 3 и под действием скоростного напора от вентилятора 1 высокого давления перемещается в разделительную камеру 4 и ударяется об отбойный щит 12. Разделительная камера 4 совместно с виброклассификатором 14 совершает возвратно-поступательное движение под действием сил от вибровозбудителя 13, Очищенный материал от...

Вибросито

Загрузка...

Номер патента: 1690861

Опубликовано: 15.11.1991

Авторы: Питын, Павлишко, Дмитрах

МПК: B07B 1/28

Метки: вибросито

...наб 4/5 Производственно-итгтельский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к вибрационной технике и может быть использовано в добывающей и строительной отраслях,Целью изобретения является снижение массы вибросита,На чертеже изображено вибросито, общий вид,Вибросито содержит короб 1 с сиом, установленные на коробе 1 дебалансный вибровозбудитель 2, двигатели 3, соединяющие их клиноременные передачи 4 и обгонные муфты 5. Двигатели 3 выполнены идентичными и расгалажены симметрично относительно центра масс вибросита.Двигатели 3 через клиноременную передачу 4 сообщают вращение дебалансному валу 1 посредством обгонных муфт 5, которые служат для устранения неравно" мерности в распределении нагрузок,...

Привод виброцентробежного сепаратора

Загрузка...

Номер патента: 1690862

Опубликовано: 15.11.1991

Авторы: Холодилин, Михалев, Краснов, Вертяков, Васильев, Кобыляцкий, Ефанов

МПК: B07B 1/40

Метки: привод, сепаратора, виброцентробежного

...на фиг,2 - аксонометрическая проекция привода.Привод виброцентробежного сепаратора содержит приводной двигатель 1, кинематически связанный передачей 2 с ведущим вертикальным каналом 3, на котором жестко закреплена платформа 4 с закрепленными на ней по окружности посредством подшипников вертикальными ситовыми барабанами 5. На ведущем валу 3 посредством подшипников установлен промежуточный шкив 6, кинематически связанный с вибратором 7 и - передачей 8 - с ситовыми барабанами 5. Вибратор 7 связан с вертикальным каналом 3 передачей 9, Вибратор 7 состоит из вала 10 шкива 11 и подшипникового корпуса 12. На валу 10 закреплена шайба 13 с полуосью 14, причем между валом 10 и полуосью 14 можно изменять межосевое расстояние...

Классификатор для разделения частиц по крупности

Загрузка...

Номер патента: 1690863

Опубликовано: 15.11.1991

Автор: Богданов

МПК: B07B 4/02

Метки: крупности, классификатор, частиц, разделения

...в конусе 16 и удаляется в П 10, куда через камеру 7 поступают крупные частицы. 4 ил,тельно верхнего ряда спиральных навивок 4 нижнего блока 3, с возможностью регулирования своего положения посредством тяг 13. К нижнему торцу камеры 7 на распорках 14 с зазором относительно сьемного кожуха 15 закреплен сборный конус 16, сообщенный с приспособлением 10.Классификатор работает следующим образом.Исходный материал поступает в среднюю часть аппарата по приспособлению 8, распределяясь по площади сепарационного пространства обтекателем 6 и попадая на коническую решетчатую поверхность, образованную верхними обечайками 11 нижнего блока 3 спиральных навивок 4. Скатываясь по этой решетчатой поверхности, основная часть его проваливается в навивку, где...

Способ разделения зернистых материалов

Загрузка...

Номер патента: 1690864

Опубликовано: 15.11.1991

Авторы: Богомолов, Жмай, Козаченко, Завгородний, Заика, Михайлов

МПК: B07B 13/00

Метки: зернистых, разделения

...плоскостями,О - размер частицы.Частицы перемещаются в зазоре междудеками по результирующей этих дву.,ил и 55поступают в соответствующий приемник 4продуктов разделения, При этом в зависимости от упругих свойств, частицы будут перемещаться от питаошего устройства нв различное расстояние. Отбор фракций в приемники семян будет происходить в тот момент, когда частица не достигает противоположной деки, т,е, в момент максимального проявляения частицей своих упругих свойств. Следовательно, в приемник отбираются менее упругие семена, а приемник 1 У - наиболее упругие. Семена с промежуточными значениями этих свойств отбираются в приемники Н иИ, При этом каждая фракция содержит частицы, близкие по своим свойствам.На фиг,4 сплошной линией...
