Фрикционный вибросепаратор

Загрузка...

Номер патента: 1327997

Опубликовано: 07.08.1987

Авторы: Никитин, Заика, Бакум, Волков

МПК: B07B 1/40

Метки: фрикционный, вибросепаратор

...выполненная в виде центральной пластины 5, установленной в зоне загрузки фрикционной рабочей поверхности пластины 1 и боковых секционных пластин 6 и 7, установленных в раме 4 с наклоном к средней части фрикционной рабочей поверхности пластины 1, Рама 4 установлена с зазором Ь относительно рабочей поверхности пластины 1, величина которого менее минимальной высоты подбрасывания семян смеси. Величина зазора может изменяться винтовым устройством 8. Фрикционный вибросепаратор имеет также загрузочное приспособление 9, размещенное в средней части вибросепаратора, и приемники 10 - 12 продуктов разделения.Фрикционый вибросепаратор работает следующим образом.Из загрузочного устройства 9 сепарируемый материал поступает в зону загрузки...

Вибросито

Загрузка...

Номер патента: 1327998

Опубликовано: 07.08.1987

Автор: Юртаев

МПК: B07B 1/40

Метки: вибросито

...1; на фиг. 3 - сечение Б - Б на фиг. 1.Вибросито содержит вибратор 1, наклонный короб 2, выполненный в виде желоба с глухим дном и углублением, в котором смонтирован приводной шнек 3, амортизаторы 4, раму с сеткой 5, установленную под острым углом к оси шнека и закрепленную в разгрузочной части вибрирующего короба 2. По длине желоба вдоль его оси под острым углом к коробу установлен набор отражателей 6, размеры отверстий которых на отражающей поверхности уменьшаются по ходу движения материала. При этом отражатели 6 шарнирно соединены с неподвижными стойками 7 с помощью осей 8 и установлены с зазором над коробом и шнеком вдоль оси короба. Стойки 7 установлены на основании 9. Отражатели 6 имеют на своих боковых кромках пазы 10, в которые...

Грохот

Загрузка...

Номер патента: 1327999

Опубликовано: 07.08.1987

Авторы: Кулик, Степанов, Шкодкин, Угнячев, Водченко

МПК: B07B 1/42

Метки: грохот

...фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - разрез А - А на фиг. 1.Грохот содержит корпус в виде боковинс наружными опорными цапфами 2 и поперечными связь-балками 3, на которых размещается просеивающая поверхность 4. Сверху на корпусе размещен вибровозбудитель 5. На опорных цапфах 2 установлены с возможностью поворота двуплечие рычаги 6, одно плечо которых размещено с возможностью контакта с амортизаторами 7, установленными на боковинах 1, а другое плечо соединено с канатной подвеской, выполненной в виде канатов 8 с пружинами 9. Грохот имеет приспособления для регулирования предварительного сжатия пру. жин 9 подвески, каждое из которых выполнено в виде соединенной с канатом 8 тяги 10, опорных шайб 11, обоймы 12.На тяге 9 имеется гайка 13,...

Грохот

Загрузка...

Номер патента: 1328000

Опубликовано: 07.08.1987

Авторы: Ломовцев, Хафуз, Почивалов, Ляховецкая, Гребень, Вавилов, Пустынский, Журман, Учитель, Мясоедов, Мицный

МПК: B07B 1/46

Метки: грохот

...в колебательное движение вибровозбудителем 5. В загрузочной части грохота установлена балка 6, прикрепленная к бортовинам короба 2, К балке 6 по всей ширине короба жестко при креплен отбойник 7, выполненный из эластичного материала. Другой конец отбойника 7 в разгрузочной части грохота зажат между поперечными планками 8 и 9, причем поперечная планка 9 выполнена со скосом, обращенным к ситу. Планки 8 и 9 подвешены на пружинах 10, которые присоединены скобами 11 к роликам 12, свободно опертым на бортовины короба 2. Ролики 12 футерованы резиной, а их положение на бортовинах короба фиксируется тупичками 13. Эластичный отбойник 7 установлен с наклоном к разгрузочной части грохота и образует с плоскостью сита 3 клиновидный зазор 14.Грохот...

Устройство для очистки просеивающей поверхности вибрационного грохота

Загрузка...

Номер патента: 1328001

Опубликовано: 07.08.1987

Авторы: Соломичев, Букин, Сухин, Швец, Лавриненко

МПК: B07B 1/54

Метки: поверхности, просеивающей, вибрационного, грохота

...и эффективности ее очистки,На фиг.представлено устройство дляочистки просеивающей поверхности, общийвид; на фиг. 2 - сечение А - А на фиг. 1.Устройство для очистки просеивающейповерхности 1 содержит упругие полосы 2из упругого материала, закрепленные на опорных элементах 3 вибрационного грохота, устаовленные на опорных элементах 3, упругие плечи 4 из эластичного материалас расположенными на концах билами 5, покрытыми слоем 6 резины,трубопровод 7 с источником 8, создающим внем избыточное давление. Упругие полосы 2содержат полости 9, а упругие плечи 4 -полость 10. Причем полости 9 и 10 сообщаются между собой.Устройство работает следующим образом.При отсутствии залипания просеивающейповерхности или заклинивания в ее отверстиях...

Установка для измельчения и пневмосепарации сыпучих материалов

Загрузка...

Номер патента: 1328002

Опубликовано: 07.08.1987

Авторы: Коновенко, Рыбников, Нетребский

МПК: B07B 9/02, B02C 23/08

Метки: сыпучих, измельчения, пневмосепарации

...вентилирующего агента через мельницу и воздушно- проходной сепаратор одинаков и далеко не всегда он одновременно соответствует оптимальному режиму измельчения пневмосепарации.Зоны классификации воздушно-проходного сепаратора, и особенно отжимающее сопло, способствуют интенсивному агрегатированию частиц и повышению аэродинамического сопротивления установки. В предлагаемой установке воздушно-проходной сепаратор отсутствует, что снижает аэродинамическое сопротивление установки и расход электроэнергии на вентиляцию, Кроме того, одновременно с осаждением измельченного материала в циклоне происходит его обеспыливание, т.е, частичное или полное выделение наиболее мелких (наиболее склонных к1328002 Параметры предлагаемому известному...

Сепаратор для разделения смеси семян

Загрузка...

Номер патента: 1328003

Опубликовано: 07.08.1987

Авторы: Дюндик, Мазнев

МПК: B07B 13/00

Метки: разделения, смеси, семян, сепаратор

...1 с питателем классификатора 2 для разделения семян по крупности в виде барабана с кольцевыми канавками, имеющими в сечении треугольный профиль, вибростола с пакетом наклонных фрикционных поверхностей 3, вибратора с приводом 4. Поверхности 3 закреплены на вибростоле 5, который через упругие элементы 6 установлен на опоре 7. Подача материала с классификатора 2 на поверхности 3 осуществляется установленными друг под другом наклонными лотками 8, при этом каждая ниже- расположенная поверхность 3 установлена под большим углом наклона, чем выше- расположенная поверхность. Продукты разделения собираются в приемники 9 в 11. Лотки установлены загрузочными концами в кольцевых канавках барабана.Сепаратор работает следующим образом.Из бункера...

Устройство для очистки кормов

Загрузка...

Номер патента: 1328004

Опубликовано: 07.08.1987

Авторы: Клименко, Журавель, Кривицкий, Кожемяко, Омельченко

МПК: B07B 13/00

Метки: кормов

...желоб 2 посредством регулируемых по длине штанг 9 и эксцентрикового вала 10 связан с приводом 11. Битера 6 через любого вида передачу 12 соединены между собой и с приво. дом 13. Под закрытым торцом вибрационного желоба 2 на сходе с нижнего края полки 5 установлен сборник 14 примесей (твердых включений) .Под открытым торцом вибрацион ного желоба 2 установлен магнитный барабан 15 для улавливания мелких ферромагнитных включений. Барабан 15 соединен посредством ленты 16 с барабаном привода 17. Устройство работает следующим образом.Включают приводы 11 и 13. Вибрации определенной частоты и амплитуды через эксцентриковый вал 10 и штанги 9 сообщаются вибрационному желобу 2. Корм, подлежащий очистке, непрерывно подается через открытый...

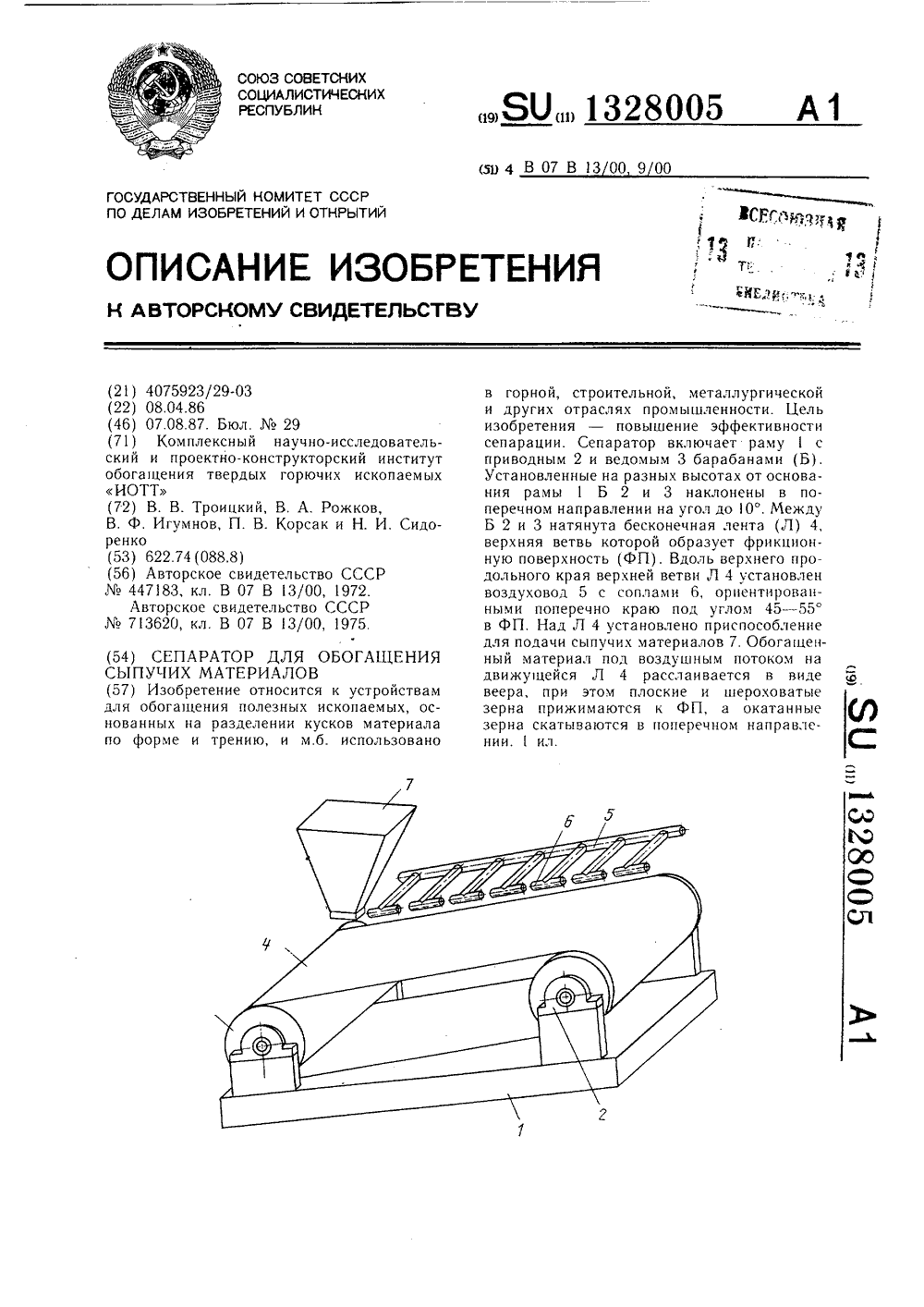

Сепаратор для обогащения сыпучих материалов

Загрузка...

Номер патента: 1328005

Опубликовано: 07.08.1987

Авторы: Сидоренко, Рожков, Корсак, Троицкий, Игумнов

МПК: B07B 9/00, B07B 13/00

Метки: обогащения, сыпучих, сепаратор

...изобретения является повышение эффективности сепарации.На чертеже представлен сепаратор, общий вид.Сепаратор включает раму 1, на которой установлены приводной 2 и ведомый 3 барабаны. На барабаны 2 и 3 натянуты бесконечная лента 4, верхняя ветвь которой образует фрикционную поверхность. Барабаны 2 и 3 установлены на разных высотах от основания рамы 1 и имеют одинаковые углы наклона в поперечном направлении (до 10). Поэтому и лента 4 имеет наклон в поперечном и продольном направлениях.Вдоль продольного верхнего края верхней ветви ленты 4 установлен воздуховод 5, заканчиваюцийся последовательно расположенными соплами 6. Угол наклона сопел 6 к фрикционной поверхности ленты 4 равен 45 - 55, что обеспечивает механическую...

Пункт для обработки и хранения корнеплодов

Загрузка...

Номер патента: 1329840

Опубликовано: 15.08.1987

Автор: Захаров

МПК: A01F 25/00, B07B 15/00

Метки: корнеплодов, пункт, хранения

...дозированной подачи клубней на прутковый транспортер 6 вьпюлнецы раз 50 доставляющий клубни в контейнер или транс портное средство,Формула изобретения 1. Пункт для обработки и хранения кор неплодов, содержащий средство для отделения примесей, калибровочное устройство, бункеры для хранения откалиброванных корнеплодов, средства для уменьшения скорос 5 10 15 20 25 30 35 40 4 грузочнье устройства 21 и 22. Для обеспечения заданной температуры воздуха в соплах, расположенных в сушильных камерах и емкостях, предусмотрено устройство 23.Процесс загрузки корнеплодов, хранения и их выгрузки выполняется следующим образом.При загрузке корнеплодов открываются створки устройства 21, включается прутковый транспортер 6 и транспортер 3, а также источник 5...

Устройство для грохочения

Загрузка...

Номер патента: 1331586

Опубликовано: 23.08.1987

Авторы: Пищалкин, Постников, Гиршик, Степанов

МПК: B07B 1/40

Метки: грохочения

...стойке 2, и двух установленных на ходовых винтах 12 и 13 гаек 16 и 17, жестко соединенных с упругим элементом 7 и с возможностью продольного перемещения - с соответствующей направляющей 14 и 15Каждый иэ ходовых винтов 12 и 13 имеет отдельный привод 18 и 19.Устройство имеет регулировочное приспособление, выполненное в виде двух потенциометров 20 и 21, подсоединенных к каждому упругому элементу 7-10, и блока 22 управления приводами 18 и 19. Потенциометры 20 и 21 включены в мостовую схему, соединенную с блоком 22 управления, и обеспечивают заданное положение короба при изменении количества продукта.Устройство работает следующим образом,Короб 1 на упругих элементах 710, расположенных в плоскости главных центральных осей инерции короба1, 1,...

Грохот

Загрузка...

Номер патента: 1331587

Опубликовано: 23.08.1987

Авторы: Гладких, Мазо, Муйземнек, Учитель, Дакалов

МПК: B07B 1/40

Метки: грохот

...является повышение надежности работы грохота за счет уменьшения усилий, действующих на амортизаторы вдоль продольной оси короба.На фиг. изображен грохот, вид сбоку; на фиг.2 - сечение А-А на фиг.1; на фиг.3 - схема сил, приводящих к складыванию системы.Грохот содержит короб 1 с ситом 2 и возбудитель 3 колебаний, Короб 1 опирается на раму 4 через опоры в виде амортизаторов 5 и стоек 6 с шарнирами 7. Стойки 6 присоединяются к раме 4 через ось 8, жестко соединенную с балочкой 9, вмонтированной в амортизатор (например, резиновый) О. Амортизатор 10 притянут к раме 4 хомутами 11, Шарниры 7 состоят иэ подшипника 12, корпуса 13 и крышек 14. Полость подшипника набита консистентной смазкой. К стойкам 6 закреплены хвостовики 15 со стаканами 16...

Грохот

Загрузка...

Номер патента: 1331588

Опубликовано: 23.08.1987

Авторы: Рыбалко, Зеленов

МПК: B07B 1/46

Метки: грохот

...желобов,На фиг.1 показан грохот; на фиг.2- вид А на фиг.1; на фиг,3 - вид Б на фиг.1; на фиг,4 - грохот, пространственное изображение; на фиг,5 - плас 3588 2материал, находящийся в желобах, очищается насечкой 3 пластин и при движении по восходящей линии ориентируется правой пластиной (фиг.4), а при движении по нисходящей линии - левой пластиной, Таким образом, изделие во время движения по желобу переворачивается, что обеспечивает очистку материалов или изделий плоской формы во время их грохочения, тины грохота,Грохот содержит прутки 1, образующие желоба прикрепленными к пруткампластинами 2, которые изогнуты повинтовой линии, Пластины соединенымежду собой и выполнены с насечкой 3,кроме того, соединены по восходящей4 и нисходящей 5 линиям...

Сито для очистки буровых растворов

Загрузка...

Номер патента: 1331589

Опубликовано: 23.08.1987

Авторы: Александров, Соколов, Мирходжаев, Сургутанов

МПК: B07B 1/46

Метки: буровых, сито, растворов

...по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д,4/5Производственно-полиграфическое предприятие, г.ужгород,ул.Проектная,4 Изобретение относится к технике разделения суспензий и может быть использовано в нефтяной, газовой, горнообогатительной и других отраслях.) промышленности, где требуется очистка жидкости от механических примесей.Цель изобретения - повышение пропускной способности сита и улучшение качества очистки бурового раствора. 10На фиг.1 представлена схема предложенного сита; на фиг.2 - разрез А-А на фиг.1.Сито состоит из пар проволочных элементов 1 и 2, выполненных в виде 15 цилиндрических спиралей. Пары проволочных элементовобразуют правый геликоид, а пары элементов 2 - левый геликоид. При переплетении этих...

Сепаратор

Загрузка...

Номер патента: 1333423

Опубликовано: 30.08.1987

Авторы: Седаш, Волков

МПК: B07B 1/00

Метки: сепаратор

...общий вид; на фиг.2 - то же, вид сбоку, 1 ОСепаратор состоит иэ бесконечнойленты 1, к которой прикреплены иголки 2 для накалывания, ведущего 3 иведомого 4 роликов, на которые натянута бесконечная лента 1, прижимногоролика 5, на поверхности которогонанесен слой мягкого материала 6, Сепаратор имеет приспособление дляснятия наколотых семян с иголок, выполненное в виде натяжного ролика7 и бесконечной сетчатой ленты 8,которая охватывает верхнюю ветвьбесконечной ленты 1 с иголками 2 инатяжной ролик 7.Прижимной ролик 5 установлен с воэ можностью взаимодействия с бесконечной лентой 1 с иголками 2, находящейся на ведущем ролике 3, Расстояниемеждуними регулируется перемещениемприжимного ролика 5,ЗОНад лентой 1 в зоне ведомого ролика размещен...

Сортирующее устройство

Загрузка...

Номер патента: 1333424

Опубликовано: 30.08.1987

Авторы: Шабуров, Останин, Денисов, Галынский

МПК: B07B 1/16

Метки: сортирующее

...примыкая к 50торцу втулки-толкателя 20 со стороныкрышки вала 3, установлены для каждого диска 4 и 5 винтовые пары, выполненные в виде втулок 21 и охватывающих их по резьбе стаканов 22, приэтом втулки 21 установлены последовательно на регулировочном винте 15с возможностью продольного перемещения на шпонке 23, а стакан 22 навинчен на наружную резьбу втулки 21 свозможностью продольного перемещения его по внутреннему диаметру вала3. Втулка-толкатель 20 и каждый стакан 22 связаны посредством диаметрально расположенных Фиксаторов 24 черезпродольные пазы 25-29 вала 3 с соответствующими ступицами дисков 4 и 5,начиная с .крайнего, причем каждыйпоследующий паз за пазом 25 выполнендлиной, кратной наименьшей длине.паза, Втулка-толкатель 20 и...

Грохот

Загрузка...

Номер патента: 1335326

Опубликовано: 07.09.1987

Авторы: Мищенко, Пейчев, Гозман, Перемежко, Берлин

МПК: B07B 1/06

Метки: грохот

...а в ярусах поддонов 3 - для подрешетного продукта. Основной проем 12 верхнего поддона размещен под проемом 11 верхнегосита, а дополнительный проем 15 этого же поддона смещен относительно ос-.новного проема 12 в направлении, обратном вращению скребков, причем основной проем 13 нижнего сита размещен под дополнительным проемом 15верхнего поддона, а дополнительныйпроем 16 этого же сита смещен относительно основного проема 13 в направ-.лении, обратном вращению скребков, 25 при этом проемы 14 и 17 нижнего поддона размещены по отношению к проемам 13 и 16 нижнего сита аналогичноразмещению проемов верхнего поддонак проему верхнего сита.С целью исключения разбрасыванияи перемешивания между собой продуктов разделения при переходе их с одного...

Грохот-питатель

Загрузка...

Номер патента: 1335327

Опубликовано: 07.09.1987

Авторы: Петренко, Данилейко, Золотых, Белозор

МПК: B07B 1/16

Метки: грохот-питатель

...корпуса, имеющего продольный сквозной паэ 10, Колосник 2 имеет ось 11 с роликами 12 на концах и установлен в звене 3 так, ччто ось 11 пропущена сквозь паз 10 и имеет возможность перемещения по нему. У каж- З 5 дога колеса 8 натяжного устройства и у каждой приводной звездочки 7 установлены разомкнутая внутренняя 13 и внешняя 14 секции направляющих,полотном. При взаимодействии Р 12 свнутренней поверхностью секции 14направляющих происходит втягиваниеК 2 внутрь звена 3, Это приводит кгарантированной разгрузке груза с полотна, При этом К 2 при обегании колес 8 НУ своими Р 12 взаимодействуютс наружной поверхностью секции 13 направляющих. При этом К 2 выдвигаютсяиз звеньев 3 и готовы к принятию сыпучего груза. 2 ил. Контакт роликов 12 с...

Классификатор сыпучих материалов

Загрузка...

Номер патента: 1335328

Опубликовано: 07.09.1987

Авторы: Рузанов, Бакланова, Соболева

МПК: B07B 1/24

Метки: сыпучих, классификатор

...являются боковыми опо рами просеивающих поверхностей 8, 9,10 и 11 с размерами отверстий соответственно 8,5,20 и 10 мм, которыеприкреплены к ложементам 6 прижимными элементами, состоящими из планки 12, упора 13 и болта 14, черезпрутки 15, положение которых фиксируют штыри 16.Центральный вал барабанов 1 и 2,имеющий подшипники качения (не показаны), в опорах 17 установлен на раме 18, к которой прикреплены бункеры 19, 20, 21 и 22 для отклассифицированного материала соответственнофракций 0-5, 5-10, 10-20 и 20-40 мми бункер 23, а в нижней части которого расположены питатели, напримершнековые 24, кинематически связанные с валом 3, например, цепной передачей 25.ГКлассификатор сыпучих материаловработает следующим образом,Смесь Фракций через...

Многоситовый грохот

Загрузка...

Номер патента: 1335329

Опубликовано: 07.09.1987

Авторы: Титова, Степанова, Бердяев, Шапиро, Худяков

МПК: B07B 1/28

Метки: грохот, многоситовый

...со стороны его загрузки, Желоб 4распределительного устройства и приемные лотки 7 ситовых рамок 2 выполиены с центральной выемкой 12, в которой в подшипниковых узлах 13 на раме 14 закреплена дебалансная масса11 вибратора 8.Грохот работает следующим образом,Исходный материал поступает черезпатрубок 3 на желоб и по каналам 6,образованным продольными перегородками 5, распределяется по ширине грохота. Корпус грохота совершает кру.говые колебательные движения в горизонтальной плоскости за счет вращающейся в узлах 13 неуравновешенной дебалансиой массы 11. По мере движения 45 по каналам 6, образованным продольными перегородками 5 желоба 4, материал разделяется на два потока, с которых поступает на части В и Г приемных лотков 7 рамок 2.С...

Устройство для просеивания порошковых материалов

Загрузка...

Номер патента: 1335330

Опубликовано: 07.09.1987

Авторы: Паничев, Мустафаев, Елисеев

МПК: B07B 1/52

Метки: просеивания, порошковых

...Происходит просеива- , % ние порошка и раздельный вывод просеившейся и оставшейся крупной фракций. 3 ил.1335330ние и раздельный вывод из устройства просеившейся фракции в бункер 12 и оставшейся крупной фракции в бункер 13.Эксцентриситет валов 7 являетсяво время вращения ротора источником колебания. Поэтому щетки 8, закрепленные на валах , вибрируют, воздействуя на ситовую обечайку 2 с заданной амплитудой. Образующийся при этом вихревой поток способствует более интенсивному просеиванию порошка через ситовую обечайку 2, что повышает производительность устройства.Этому же способствует и то, чтопри колебании щетки взаимодействуют с поверхностью ситовой обечайки, очищая ее от налипшего порошка.За счет постоянно меняющихся точек контакта...

Просеивающее устройство

Загрузка...

Номер патента: 1337150

Опубликовано: 15.09.1987

Авторы: Долголовый, Вайнберг, Василишин

МПК: B07B 1/18, B07B 1/46

Метки: просеивающее

...на осях 9 шестерен 12,установленных с возможностью зацепления с зубчатым колесом 3. Колесо 13жестко закреплено на одном концевтулки 14, свободно установленной навалу 8 спирального барабана 5 со стороны выхода проходового продукта, Надругом конце втулки 14 с возможностью продольного перемещения вдольнее установлен .диск 15, жестко соединенный с ситовай рамой 6. В нижнейчасти диска 15 имеется отверстие 16для выпуска сходового продукта. Эксцентрики О со спиралями 11 установлены по окружности спирального барабана 5 с возможностью перемещениявитков спиралей 11 в его межвитковыезазоры. Витки спиралей 11 выполненыизпроволоки круглого сечения. Навтулке 14 со стороны установки зуб Очатого колеса 13 закреплен штурвал 17,Устройство...

Гравитационный пневматический классификатор

Загрузка...

Номер патента: 1337151

Опубликовано: 15.09.1987

Авторы: Шишкин, Катаев, Коновалов, Данилов, Пономарев, Барский, Петров

МПК: B07B 4/02

Метки: гравитационный, пневматический, классификатор

...конической поверхности в отличие от винтовой мало, потому что коническая поверхность гладкая и воз 45 50 13371 та 1, где вентилятором 9 создается восходящий воздушный поток, двищужийся по винтовой траектории через наклонные отверстия 11 конусообразных5 пересь 1 пных элементов 3. На частицы, перемещающиеся в криволинейном потоке, одновременно с силами гравитации действуют центробежные силы. Крупные и доля приграничных классов частиц 10 отводятся центробежными силами к стенкам секции 2, а мелкие и другая часть приграничных частиц увлекаются потоком и выносятся через отверстие 11 конуса 3 в вышерасположенную 15 секцию 2. Материал, отброшенный к стенкам секции 2, концентрируется в нижней части пересыпного элемента 3 у отверстия 11, где...

Вибрационный сепаратор

Загрузка...

Номер патента: 1337152

Опубликовано: 15.09.1987

Авторы: Заика, Богомолов, Козаченко, Михайлов, Гридасов

МПК: B07B 13/00

Метки: вибрационный, сепаратор

...5, приводящийся вколебательное движение от электродвигателя 6 через клиноременную передачу 7, промежуточную передачу 8 и упругую муфту 9. Регулировка поперечного угла наклона осуществляется механизмом 10. Деки 1 выполнены с равномерно увеличивающимся и постоянным углами наклона во взаимно перпендикулярных направлениях и в плане имеет форму треугольника, при этом стороны треугольника в направлениях равномерного увеличения у.гла наклона и постоянногоугла наклана на плане сопряжены подпрямым углом в нижней части деки 1. Подачи исходного материала на сепарирующие деки осуществляется с помощьюзагрузочного приспособления 11, установленного над вершиной прямого угла пакета дек. Разделенные фракции поступают в приемники 12 продуктов...

Пневматический классификатор

Загрузка...

Номер патента: 1338899

Опубликовано: 23.09.1987

Авторы: Барский, Лейдерман, Ведерников, Рябин, Бляхер, Полыковский, Гурьянов, Зерницкая

МПК: B07B 4/02

Метки: пневматический, классификатор

...воздуха с мелкодисперсной фазой,Усеченные копиры пересыпных приспособлений последовательно установлены по высоте пневмошахты и обращеныбольшими основаниями вверх,Классификатор работает следующимобразом. Воздух подается через патрубок 5,Исходный материал подается черезпатрубок 6 на какое-либо иэ среднихпересыпных приспособлений 2 или 3, сна котором начинается процесс классификации, Сыпучий продукт, падаясверху на витки конической пружины,вызывает их колебания, в результатечего материал не забивает зазоры между витками. Агрегаты частиц за счетвибрационного движения витков интенсивно разделяются на отдельные частицы. Благодаря тому, что зазоры между 15 витками не забиваются, материал равномерно распределяется в.восходящем потоке воздуха, а...

Пневматический классификатор

Загрузка...

Номер патента: 1338900

Опубликовано: 23.09.1987

Авторы: Гурьянов, Ведерников, Барский, Рябин, Мясников, Зерницкая, Лейдерман, Полыковский

МПК: B07B 4/02

Метки: классификатор, пневматический

...каскад наклонных пересыпных полок 6, расположенных в шахматном порядке. Для повышения эффективности классификации предусмат-ЗО ривается установка отбойников 7, Пересыпные полки 6 выполнены с продольными краями, наклонными вниз к их продольным осям, и могут иметь трапецеидальную (Фиг,З) или вогнуто-Овальную (Фиг,4) форму.Классификатор работает следующим эбразом.Исходный материал загружается в классификатор через патрубок 3, воздух падается через патрубак 2, Начинается процесс разделения материала, В результате полусквоэного режима Получены следующие результаты: наизвестном аппарате эффективность раз О деления Ж = 65% при расходной концентрации 111 = 2,2 кг/м , на предлагаемом классификаторе М = 70% приш = 2,3 кг/мИзобретение относится к...

Устройство для разделения сыпучих материалов

Загрузка...

Номер патента: 1338901

Опубликовано: 23.09.1987

Автор: Вирченко

МПК: B07B 4/08

Метки: сыпучих, разделения

...воздухаподаваемого через патрубок 16, расход которого регулируется шибером 18. Происходит разделение частиц на фракции: тяжелую, раэгружаемую через разгрузочное приспособление 4, и легкую, которая выносится потоком воздуха в улиткообразную часть 7. В зависимости от .расхода воздуха, идущего на разделение, 15 за счет поворота оси 11 изменяетсядиаметр цилиндрической спиральнойвставки 9 , а следовательно , скорость газа и величина центробежной силы , действующей на частицы. В результате этого изпотока выделяется тяжелая фрак -ция , которая раэгружается через приспособление 6 тяжелых фракцийн дополнительный сепаратор 13. Ма териал в нем пересыпается по полкам14 и продувается воздухом, подаваемым через патрубок 15, расход которого...

Загрузочное устройство пневмошахты сепаратора сыпучих материалов

Загрузка...

Номер патента: 1338902

Опубликовано: 23.09.1987

Авторы: Чечулина, Козлова, Рыжов

МПК: B07B 11/06

Метки: загрузочное, сепаратора, сыпучих, пневмошахты

...1 размещены пересыпные элементы 8, верхние концы которых снабжены вертикальными перегородками 9, образующими каналы 10 с боковыми стенками корпуса. К днищу улиткообразной части 6 прикреплены патрубки 11 для вывода частиц породной фракции. В нижней части корпуса имеется разгрузочное приспособление 12 тяжелой фракции.Устройство работает следующим образом.Исходный материал (асбестосодержащий продукт) поступает в канал 2 загрузочного устройства и попадает на пересыпные полки 4. Продукт, попадая на верхнюю полку 4, отражается от нее по всей ее длине, При этом часть продукта, перемещаясь вдоль нее, просыпается ближе к центральной части загрузочного канала 2, отбрасывается на нижнюю полку 4, расположенную ступенчато и под углом по...

Цилиндрический триер

Загрузка...

Номер патента: 1340824

Опубликовано: 30.09.1987

Автор: Сидоров

МПК: A01F 12/44, B07B 13/02

Метки: цилиндрический, триер

...выполнены криволинейной форЦилиндрический триер работаетследующим образом.Зерновая смесь, выходя через отверстия в кожухе шнека 6, тонкимслоем падает на ячеистую поверхностьцилиндра 1. Часть частиц зерновойсмеси западают в ячейки, другая частьувлекается ячеистой поверхностью эасчет сил трения во вращательное движение и подводится к съемнику 11.Часть слоя зерновой смеси за счетинерции по внутренней поверхностисъемника 11 перемещается вверх и кцентру цилиндра 1, а затем падает наскатную доску 9. Остальная масса подходит к щетке 4, которая отбрасываетудаленные ею из ячеек частицы (длинс, 10 15 20 25 30 35 ные) и массу смеси с поверхности цилиндра 1 вниз, где они через отверстие кожуха 5 падают на скатную доску9Зерновая смесь по...

Вибрационный грохот

Загрузка...

Номер патента: 1342532

Опубликовано: 07.10.1987

Авторы: Прозоров, Арчаков, Кулиев, Дрозденко, Шуляк

МПК: B07B 1/40, B07B 1/46

Метки: грохот, вибрационный

...корпуса 1, Верхнеесито 3 соединено с электромагнитнымивибраторами при помощи штоков 7. Грохот имеет точки надситного 8, промежуточного 9 и подситного 10 продуктов,Профиль боковин корпуса 1 в поперечном сечении имеет форму ниспадающих от продольной оси грохота ступеней, к нижней поверхности которыхпри помощи накладок 11 крепятся подситники 5 и 6, причем ширина ступеней боковин корпуса 1 равна ширинеполок подситников, а высота ступенейравна расстоянию между ситами 3 и 4,Подситники 5 и 6 закрепляются на боковинах корпуса 1 винтами 12,Под верхним ситом 3 к штокам 7прикреплены выполненные в виде проиушин гайки 13, с которыми шарнирнопри помощи осей 14 соединены балансиры 15, имеющие на концах дополнительные штоки 16, соединенные с нижним...
