B05B 7/10 — приспособленные для вихревого разбрызгивания

Устройство для получения металлического порошка при помощи пульверизатора

Загрузка...

Номер патента: 12487

Опубликовано: 31.12.1929

Автор: Пржигодзский

МПК: B05B 7/10, B05B 3/12, B22F 9/00 ...

Метки: металлического, порошка, пульверизатора, помощи

...через в кон порош вленно кониче веризи и бар ние ва перед едмет пате В предлагаемом изобретении, касающемся устройства для получения металлического порошка - при помощи пульверизации, сопло, пульверизирующее расплавленный металл, окружено вращающихся коническим барабаном с крышкой, вращающейся по отношению к барабану в обратную сторону и имеющей в наружной стенке ряд отверстий для выпуска готового порошка.Предлагаемое устройство, изображенное на чертеже в продольном разрезе, состоит из горизонтально расположенного вращающегося конического барабана а, снабженного полой крышкой б, насаженной на лежащем в подшипнике А валу к и вращающейся вместе, с последним с такой же скоростью, как и барабан, но в обратную сторону, при чем между...

Огнетушитель

Загрузка...

Номер патента: 14732

Опубликовано: 31.03.1930

Автор: Шминке

МПК: A62C 13/24, B05B 7/10

Метки: огнетушитель

...лучшего уплотнения, Резервуар а снабжен рукояткой и и опорными частями, обеспечивающими его правильное положение при наливании жидкости,Зарядка огнетушителя, т,-е, наполнение его гасящей жидкостью и сжатым воздухом с последующим закрыванием клапана, производится следующим образом. Сначала огнетушитель разбирают, т.-е, отвинчивают клапан д и снимают уплотняющую шайбу т. В ниппеле б видны тогда оба отверстия: большее -в центре и меньшее в сбо. Для наполнения резервуара кладут набок, так, чтобы меньшее отверстие в ниппеле располага-лось над большим (фиг, 4), Наливаниежидкости производят при помощи особой изогнутой воронки р (фиг, 4), соответствующей большому отверстию ниппеля, Вливаемая через воронку я жидкость входит по трубке с в...

Полевой передвижной опылитель

Загрузка...

Номер патента: 49620

Опубликовано: 31.08.1936

Автор: Гладких

МПК: A01M 9/00, B05B 7/10, B05B 9/08 ...

Метки: опылитель, передвижной, полевой

...передачу от двигателя трактора. Резервуар опылителя имеет примыкающую к нему конусообразную камеру 4, служащую для распределения по шлангам 5 выносимого вентилятором отравляющего порошка,Штанга 7, несущая шланги с распылительными насадками 9, укреплена на раме 3, радиально развертываемой при посредстве рычага 1 и тяги 70. Самая штанга 7 с шарнирами 13 выполнена складывающейся для удобства проезда опылителя по узким дорогам.Камера 4 на торцевой части имеет двенадцать патрубков для укрепления к ним шлангов 5. Распылительные насадки 9 представляют собой сочетание двух щелевых сопел, каждое из которых выполнено поворотным на патрубке насадки. Такое выполнение сопел дает возможность устанавливать их направленными в...

Устройство для производства металлического порошка

Загрузка...

Номер патента: 63470

Опубликовано: 01.01.1944

Авторы: Осипов, Иванов

МПК: B05B 7/10, B22F 9/08

Метки: порошка, металлического, производства

...между зубьями.Подвод металла производится через съемное колено 4.Крепление всех деталей осуществляется крышкой 5 и четырьмя параллельными болтами 6.Все детали устройства, за исключением ниппеля 2 и подающего колена 4, изготовлены из жароупорной стали.Ниппель изготовлен из теплоизолирующего материала, который обладает свойством 1 не разъедаться расплавленным металлом, Материал ниппеля должен быть малотеплопроводным для предотвращения замерзания распыляемого металла вканале ниппеля,Подача металла через колено непосредственно в киппель дает возможность избежать вредного соприкосновения жидкого металла с внутренней поверхностью корпуса итем самым устраняет,разъедание последней жидким металлом.Инжектирующей и одповременной распыляющей...

Распылитель для кислоты

Загрузка...

Номер патента: 126977

Опубликовано: 01.01.1960

Авторы: Гурфинкель, Аксельрод, Миронов

МПК: B05B 7/12, B05B 7/10

Метки: кислоты, распылитель

...в разрезе.Корпус 1 распылителя в нижней части имеет съемную головку 2 с центральным отверстием, а в верхней части - закрыт крышкой 3. Сбоку распылитель снабжен патрубком 4 для подачи воздуха, раопыливающего кислоту, Внутри корпуса 1 размещен винтовой сердечник с на. правляющими завихрителями б воздуха, выполненный с подвижным стержнем б, несущим на нижнем конце трубчатый золотник 7. Стержень б служит для прочистки осевого канала сердечника и регулирования подачи кислоты на распыление. Кислота подается в распылитель через патрубок 8. Осевой канал винтового сердечника окружен водяной рубашкой 9, в полости которой размещена доходящая до устья канала трубка 10, Охлаждающая вода поступает через трубку 10 и выходит из водяной рубашки через...

Краскораспылитель

Загрузка...

Номер патента: 140712

Опубликовано: 01.01.1961

Автор: Фефербойм

МПК: B05B 7/10, E04F 21/02

Метки: краскораспылитель

...чертеже изображена схема краскораспылителя, Подача краски к последнему осуществлена пневматичестким способом.Корпус 1 соединен со сферическим насадком 2, имеющим форсунку 3, которая имеет круглый или щелевой (плоский) сопловой канал А. Внутри корпуса размещен полый винтовой сердечник 4 с осевым каналом Б для слива излишков распыляемой жидкости, Сердечник имеет наружный кольцевой канал с винтовой резьбой для подачи и завихрения жидкости.Входное отверстие Г соплового канала А и в отверстие Д сливного канала Б имеют сферические расточки,Изменение количества распыляемой жидкости производится игольчатым клапаном 5, соединенным с регулирующим винтом б. Жидкость во взвешенном состоянии поступает через трубку 7, излишки распыляемого продукта...

Краскораспылитель для нанесения на поверхность вязких изоляционных покрытий, например, битума

Загрузка...

Номер патента: 147487

Опубликовано: 01.01.1962

Авторы: Искендеров, Пупко

МПК: B05B 7/10, E04F 21/02

Метки: битума, краскораспылитель, например, вязких, изоляционных, нанесения, поверхность, покрытий

...на фиг. 2 - то же, вид сбоку; на фиг, 3 - то же, разрез по А-А на фиг. 1,Краскораспылитель состоит из головки (форсунки) 1, ручки 2 с пусковым клапаном 3, управляемым крючком 4 путем нажима на него указательным пальцем.Головка 1 имеет две трубчатые камеры 5 и б, эксцентрично расположенные одна в другой.Каждая камера имеет по одному приемному и по два выкидных отверстия 7 и 8, расположенных попарно на одной оси.В трубчатую камеру 5 через кран 9 под давлением подается воздух, а во внутреннюю трубчатую камеру б через трубку 10, расположенную147487в ручке 2, и пусковой клапан д раствор битума под давлением.Битумный раствор, попадая в наружную камеру через отверстие 7, выбрасывается наружу под давлением воздуха через отверстия 8 в виде...

Пневматический пистолет-распылитель вязких жидкостей, красок и паст

Загрузка...

Номер патента: 172206

Опубликовано: 01.01.1965

Автор: Попов

МПК: B05B 7/02, B05B 7/10

Метки: пистолет-распылитель, паст, жидкостей, пневматический, вязких, красок

...б большего диаметра и в результате этого получает вращательное движение.Во время движения потока воздуха из ци линдра б в цилиндр 7 скорость вращения воздуха возрастает по закону сохранения момента количества движения. При выходе воздуха из малого цилиндра 7 возникает звук, частота и интенсивность которого изменяются с изме пением давления воздуха на входе в распылительную головку 2; воздушный поток при этом, продолжая вращаться, принимает форму конуса.Жидкость или краска из бачка 5 в распыли тельную головку 2 по штуцеру 4 поступает также тангенциально, и вследствие центробежной силы, возникающей в результате движения жидкости, а также инжекции и вращения воздушного потока растягивается в кольцевую 25 пленку.Для увеличения инжекционной...

Распылитель жидкости

Загрузка...

Номер патента: 175849

Опубликовано: 01.01.1965

Автор: Гриценко

МПК: E04F 21/02, B05B 7/10

Метки: распылитель, жидкости

...целью улучшения качества распыла и крепления форсунки, распылитель выполнен с установленным внутри форсунки 5 кошР 1 ескпм завихрителем с 1 рестообразнымхвостовиком, а на наружной поверхности корпуса распылителя сделана резьба, в канавках которой расположены витки форсунки. дписная группа Ло 25 о Известны распылители жидкости, имеющие форсунку в виде конической пружины, центральное отверстие которой закрыто заглушкой, Движение жидкости в щелях этой форсунки происходит перпендикулярно щели. К распылителю форсунка крепится специальной деталью.Предлагаемый распылитель позволяет улучшить ка 1 ество распыла и упростить крепление форсунки к распылителю. Для этого распылитель выполнен с установленным внутри форсунки коническим завпхрителем с...

Автоматическая установка для нанесения полимерных покрытий

Загрузка...

Номер патента: 184663

Опубликовано: 01.01.1966

Авторы: Юркевич, Белый, Миронович

МПК: B05C 9/14, E04F 21/02, B05B 7/10 ...

Метки: нанесения, покрытий, автоматическая, полимерных

...24.Х.1963 ( 862786/23присоединением заявкипубликовано 21 Х 1.1966, Бюллетень1 ата опубликования описания 15.1 Х,19 бб Известные автоматические установки для нанесения полимерных покрытий, содержащие конвейер с приводом, печи для нагрева изделий и оплавления покрытия и аппарат вихре- ного напыления, состоящий из резервуара с пористым дном и камеры наддува, не позволяют наносить покрытие высокого качества.С целью улучшения качества покрытия и повышения производительности, в предлагаемой установке аппарат вихревого напыления смонтирован на вибраторе и снабжен механизмом для вертикального перемещения.На фиг. 1 представлена схема описываемой установки; на фиг. 2 - аппарат вихревого напыления.Установка состоит из конвейера 1 с приводом,...

Установка для нанесения полимерных покрытий на внутренние поверхности изделий

Загрузка...

Номер патента: 179201

Опубликовано: 01.01.1966

МПК: B05B 1/28, B05C 7/02, B05B 7/10 ...

Метки: внутренние, нанесения, покрытий, поверхности, полимерных

...цзо бр степи Известные установки для нанесения полимерных покрытий на внутренние поверхностиизделий состоят из аппарата вихревого напыления со сменными насадкахи для закрепления изделий и пылеулавливающей крышки.Однако они не позволяОт получать равномерных покрытии с заранее заданными размерами без дополнительной механической обработки,С, целью устранения этого недостатка, в аппарате вихревого напыления предлагаемойустановки расположена калиоругогцая фреза,св 51 зяцця 5 посредством вала с приводом.На чертеже изображена конструкция прсдлаггаемг й установки,Оца состоит 11 з аппарата вихревогонапыления 1, двух сменных насадок 2 для закрепления и центрирования детали 5, пылеулавливающей крышки 4, сменной калибрующей фрезы 5, связанной...

Пневматическая форсунка

Загрузка...

Номер патента: 179410

Опубликовано: 01.01.1966

Авторы: Лисай, Гаврин

МПК: B05B 7/10

Метки: пневматическая, форсунка

...я равномерно ваемого вещест грубых паст, н тановлен вибр ий с тангенциа духа. В основном авт, св.157278 описана пневматическая форсунка, содержащая корпус с размещенной по его оси трубой, подающей распылитель (воздух, газ или пар), в нижней части которой укреплен завихритель. Форсунка снабжена патрубком для подвода распыливаемой жидкости в кольцевое пространстго между корпусом и воздухоподводящей трубои.Предлагаемые изменения в конструкции позволяют улучшить качество распыления вязких и ожижаемых веществ, например паст, получать равномерную кольцевую пленку распыливаемого вещества. Для этого на воздухоподводящей трубе установлен сообщающий ей колебания пневматический вибратор с тангенциальным подводом сжатого воздуха.На чертеже...

Распылитель жидкости

Загрузка...

Номер патента: 235954

Опубликовано: 01.01.1969

МПК: F24F 6/16, B05B 7/10

Метки: распылитель, жидкости

...элем загнутыми кр дляшс- а ко- гича- ффекентовями. ь жидкости воздуха, вкл ом перфориро цы отбойные что, с целью ыла, часть о идс колец с Распылитсл5 вляжисцияиый с приводторый цасажсоиийся тем,тивцости рядО выполнена в с присоединением заявкиИзвестны распылители жидкости к оросительным устройствам для увлажнения воздуха. Такие распылители выполнены с радиальными водоподающими трубками и отбойными элементами в виде пластин, расположенных радиально относительно осн распылителя.Причем водяные струн, вытекающие из во доподающих трубок, дополнительно разбиваются только при попадании на радиальнуо пласпшу (периодически).Целью настоящего изобретения является повышение эффективности распыла.Для этого часть отбойных элементов выполиса в...

Распылитель порошка

Загрузка...

Номер патента: 386328

Опубликовано: 01.01.1973

Авторы: Недин, Алексеев, Вител

МПК: B05B 7/10, G01N 25/54

Метки: порошка, распылитель

...расположенной решеткой. Это позволяет повысить работоспособность распылителя порошка.На чертеже показан описываемый распылитель порошка.Распылитель порошка содержит ввинченную в корпус 1 конусоооразной камеры 2 конусообразную крышку 8 с соплом 4, В корпусе конусообразной камеры напротив сопла имеется угл бление 5 для размещения порции порошка, подлежащего распылению, За счет конусообразной крышки 8 конусообразная камера 2 представляет собой щель, которая соединяет углубление 5 в корпусе 1 с выпускны ми отверстиями б корпуса. Кожух 7 связан скорпусом резьбой. Донная часть кожуха выполнена в виде горизонтально расположенной (распределительной) решетки 8. Величина суживающегося от периферии к центру кру гового зазора 9 между...

417180

Загрузка...

Номер патента: 417180

Опубликовано: 28.02.1974

МПК: B05B 7/10

Метки: 417180

...разрез; на фиг. 2 - форсунка при полном перекрытии подачи мастики, продольный разрез; на фиг.3 - сечение по А - А на фиг. 2; ца фиг. 4 - :ечецие по Б - Б на фиг. 1. Форсунка состоит из корпуса 1, на которыйнасажена смесительная камера 2 с возможностью продольного перемещения своим пазом 3 по штифту 4 с помощью резьбовой муф ты 5, свободно вращающаяся между упорными кольцами 6. В передней части смесительной камеры 2 имеется цилиндрическое отверстие 7 с многозаходцой резьбой 8, переходящее в конусный канал 9, а затем в цилиндри ческую часть 10. Воздухоподводящая трубка11, закрепленная соосно в корпусе 1, заканчивается соплом 12 с наружным конусом, центральным отверстием 13 и наклонными отверстиями 14, угол наклона которых противопо...

Распылитель жидкости

Загрузка...

Номер патента: 552118

Опубликовано: 30.03.1977

Автор: Никандров

МПК: B05B 7/10

Метки: жидкости, распылитель

...дисперсности распыла и уменьшение разброса факела.Для этого предложен распылитель, в котором каналы вкладыша выполнены угловыми и расположены так, что биссектриса угла перегиба каналов перпендикулярна продольной оси вкладыша. Биссектриса угла перегиба каналов перпендикулярна продольной оси вкладыша,На фиг. 1 показан общий вид распылителя в разрезе; на фиг. 2 - вкладыш,Распылитель содержит цилиндрическое основаниес отверстиями, в которых установлены жнклер 2 для подач воздуха и жиклер 3 для подвода шпаклевки. К основанию 1 присоединен корпус 4, в полости которого расположен вкладыш 5 с угловыми каналами 6 наего наружной поверхности, расположеннымитак, что биссектриса 7 угла перегиба каналов,5 равного 90, перпендикулярна продольной...

Краскораспылитель

Загрузка...

Номер патента: 593748

Опубликовано: 25.02.1978

Авторы: Каталымов, Рожков, Трошкин, Шешуков, Шабалин, Козлов

МПК: B05B 7/10

Метки: краскораспылитель

...с тангенциальными каналами 6 для ввода в него воздуха иэ вихревой камеры, Во внутреннем пространстве 7 направляющего аппарата на жестком стержне 8, укрепленном на корпусе вихревой камеры, установлен груз 9 в виде шарика, жестко связанный с наруж- ным кольцом подшипника 10, закрепленного на свободном конце стержня 8.Наружное кольцо подшипника 10. и груз 9 связаны между собой тягой 11. Внутрь направляющего аппарата 5 введен патрубок 12 для подвода краски от насоса (на чертежах не показав) .Неподвижная станина связана с вихревой камерой упругой связью 13, которая выполнена в виде пластины, жест.ко прикрепленной одним концом к стани" не, а противоположным концом к вихревой камере, Упругая связь может быть выполнена также в виде спираль-. И...

Пневматическая форсунка для распыления суспензии

Загрузка...

Номер патента: 614821

Опубликовано: 15.07.1978

Авторы: Коновалов, Моисеенко, Фридман, Потапчик, Бильдюкевич, Сидоровская

МПК: B05B 7/10

Метки: суспензии, распыления, форсунка, пневматическая

...дпя распылениясуспензии в разрезе, общий вид.Пневматическая форсунка имеет вцеш 5нюю трубу 1 с сопповым наконечником2 дпя подвода сжатого воздуха черезтангенциапьно встроенный в трубу патрубок 3, снабже 5 пый соплом Лаваля, внутреннюю трубу 4 с сопповым наконечниоком 5 дпя подвода распыпяемой суспензии, В кольцевом пространстве установлены спиральные завихритепи 6,На фпанце 7 внешней, трубы установ 5лена втулка 8 с кольцевым зазоромотносительно внутренней трубы, сообшающимся с источником нагретого газа.Распыление суспенэии, например шпама цементного производства, осуществпя 20ется следующим образом. По внутреннейтрубе 4 подается шпам к сопповому наконечнику 5 под давлением 1,5-2,0 ати,По патрубку 3 тангенциапьно в...

Распылитель

Загрузка...

Номер патента: 638384

Опубликовано: 25.12.1978

Авторы: Бурминский, Выговский

МПК: B05B 7/10

Метки: распылитель

...его работе необходимо к жидкости прикладывать большоедавление.Цель изобретения повышение устойчивости работы распылителя при распылении плотных вязких пульп,Это достигается за.счетшнек выполнен с рабочей повнаклоненной к оси трубы под углом 30- 45, и заглублен относительно выходноРго среза трубы на расстояние, равное Р)4 Н 42 Н, где Д - внутренний диаметр трубы, Н - число заходов шнека.Причем распылитель снабжен установленной напротив выходного среза трубы распылительной головкой с кольцевой щелью для подачи сжатого газа.На чертеже показано предлагаемое устройствоРаспылитель содержит трубу 1, в Ю которой установлен одно- или многозаходный шнек 2, и распылительную пневматическую головку 3 с кольцевой щелью 4 для подачи сжатого...

Воздушно-механическая форсунка

Загрузка...

Номер патента: 640758

Опубликовано: 05.01.1979

Авторы: Вешкурцев, Морозов, Кожевников

МПК: B05B 7/10

Метки: форсунка, воздушно-механическая

...камеру в форме пологотора, переходящего на выходе в плоскийдиск, перпендикулярный осн форсунки,640758Филиал ППП Пате г, Ужгород,ул. Проектна Иа чертеже изображееЕа воздушно-ме==Х,:1111 тЕЕСКДЯ ;ОРС,ЧПЕат РаЗРЕЗ,От 1 ОДЕРжЕЕТ ОХВатЫВаЕОЕЕЕУЮ КОРПУС1 ЕттттдткЕСТЕЕуЮ цЕнтроб=жнуЮ Наеадку 2С ВЫКОДНЬтМ 11 аЕЫЛОМ 3 И раЗМЕШЕННую 5,В КорГЕуСЕ 11 ИЛИНттрИЧЕСКуЮ ВетаВКу 4 Сутоетцт 1 е 111 тем нтт конце Образуютцту-;О с нимКО 11 ьцево 11 кае 1 ал 5 для выхода воздухаоканчивающийся сопле:.1 6.т,ГОМО ТОГО. На ВЫХОДНОМ ТОрцЕ ВСтаВ КИ 4 РаСПОЛО;КЕП ПаСаДОК 7 т ИМЕтОШИй КОЛЬцеву:о камегу 8 В форме полого тора,ПЕРЕХОДЯЩЕ 1 О На ВЫХОДЕ В ПЛОСКИЙ ДтЕСКО, певпецдик)чирньЕй Оси Чюрсунхи,Насадка 2 имеет дза танген 1 еиальньтх 5калиброванных ввода 10 для...

Эвольвентное сопло

Загрузка...

Номер патента: 730373

Опубликовано: 30.04.1980

Авторы: Ломтев, Дмитриев, Галустов

МПК: B05B 7/10

Метки: эвольвентное, сопло

...сопло работает следуюцимобразом. 1 ОЖидкость подается во входной патрубок1 и через входное сопло 4 в виде струи попадает в камерусмешения вкладыша 5,отверстие которой равно диаметру струи,при этом жидкость эжектирует газ через 15щелевые каналы 9 в боковой поверхностивходного патрубка 1.Для увеличения количества эжектируемого газа во входное сопло 1 можно поместить винтовой вкладыш 5, однако при 20этом снизится давление в камере 2 закручивания.В камере 7 смешения происходит перемешивание жидкости и эжектированного газа,а в диффузоре 8 - повышение давления 25жидкости, При этом газ частично растворяется, а нерастворившиеся пузырьки сжимаются до давления жидкости. Далее смесьжидкости и газа подается в камеру 2 закручивания, где она...

Устройство для распыления

Загрузка...

Номер патента: 801891

Опубликовано: 07.02.1981

Авторы: Кабалдин, Сагалович, Иванистов, Абрамочкин

МПК: B05B 7/10

Метки: распыления

...давлением 5-100 кг/см распыливаемая среда завихряется в винтообразных каналах поршня 3, образованных выступами 4, и направляется к насадку 5 с выходным отверстием б. На движущийся в поле центробежных сил поток распыливаемой среды воздействуют вибрацией, создаваемой эа счет колебаний поршня, подсоединенного к источнику вибрации (на чертежах не показан), вдоль продольной оси устройства. Распыление материала осуществляют сжатым воздухом под давлением 3-5 кг/см , поступающего в воэдушгную камеру 7 с подводящим патрубком 8 и соплом 9.По ходу движения материала сечение винтообразных каналов 10 меняет ся за счет того, что корпус и поршень выполнены цилиндроконической формы, что увеличивает скорость движения материала и при одновременном...

Воздушно-механическая форсунка

Загрузка...

Номер патента: 895526

Опубликовано: 07.01.1982

Автор: Вешкурцев

МПК: B05B 7/10

Метки: воздушно-механическая, форсунка

...воздушно-механическая форсунка в разрезе.Она содержит охватывающую корпус 1 жидкостную центробежную насадку 2 с выходным каналом 3 и размещенную в корпусе вставку 4 с утолщением на конце, образующую с корпусом кольцевой канал 5 для выхода воздуха, оканчивающийся соплом 6. На выходном торце вставки 4 расположен895526 Формула изобретения Составитель Л. Чал-Борю Редактор г 1. Утехина Техред А. Бойкас Корректор Н. Степ Заказ 54612 Тираж 721 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4г;.,;7, снабженный кольцевой камеройцрме полого тора, переходящего на,хц;, в плоский диск 9, перпендикулярныйтон г)црс...

Воздушно-механическая форсунка

Загрузка...

Номер патента: 1003918

Опубликовано: 15.03.1983

Автор: Вешкурцев

МПК: B05B 7/10

Метки: воздушно-механическая, форсунка

...содержит охватывающую корпус 1 жидкостную центробежную насадку3 1003 2 с выходным каналом 3 и размещенную в корпусе 1 цилиндрическую вставку 4 с утолщением на конце, образующую с ним кольцевой канал 5 для выхода воздуха, оканчивающихся сопломф 6, 5Кроме того, форсунка снабжена расположенным на выходном торце вставки 4 насадком 7, имеющим кольцевую камеру 8 в форме полого тора, переходящего на выходе в плоский диск 9, перпендику лярный оси форсунки.Насадка 2 имеет два тангециальных ввода 10 для рйспыливаемой жидкости.Кроме того, форсунка снабжена расположенным во вставке 4 и образуюшим 1 кольцевой канал 11 с ней и насадком 7 обтекателем 12 с отверстиями 13 сообщаюшимися с полостью вставки 4, причем последняя выполнена с...

Генератор масляного тумана

Загрузка...

Номер патента: 906091

Опубликовано: 30.01.1984

Авторы: Бардин, Петров, Стерник, Рудельсон

МПК: B05B 7/10

Метки: тумана, масляного, генератор

...расположенной в вихревойкамере крыльчаткой и пальцем с винтовыми каналами для подачи масла,жестко соединенными между собой исвязанными посредством крепежногоэлемента, имеющего отверстие дляразмещения пальца, с выходным концом трубки для подачи масла.На фиг.1 представлен общий видгенератора, разрез, на фиг.2 - разрез по А-А фиг.1.Генератор масляного тумана содержит маслобак 1, соединенный шпильками 2 и гайками .3 с днищем 4 и крышкой 5. В крышке генератора расположено распылительное сопло б с вихревой камерой 7, соединенной тангенциальным каналом 8 с трубой 9, по которой к генератору подводится сжатый воздух через фильтр, влагоотделитель и регулятор давления (на чертеже не показаны).60 65 Так как по высоте вихревой камеры разрежение...

Устройство для пневматического распыливания жидкости

Загрузка...

Номер патента: 1076151

Опубликовано: 28.02.1984

Авторы: Афанасьев, Шевченко, Ефимов, Мислюк

МПК: B05B 7/10

Метки: распыливания, пневматического, жидкости

...7, выполненный заодно с крышкой 8, распределительная полость 9 и каналы 10, соединяющие распределительную и периферийную полости. Для тангенциального подвода воздуха в камере смешения имеются два сопловых патрубка 11, установленных по хорде к внутренней поверхности пористой кольцевой стенки. Для выхода капель жидкости из камеры наружу имеется выходное сопло 12. Верхняя стенка камеры имеет обойную поверхность 13. Сопло является сменной деталью и выполнено конической формы или, например, в форме сопла Лаваля для придания ускорения движению капель и предотвращения их слияния друг с другом. Пористая стенка выполнена, например, из металлокерамической трубки диаметром 34-52 мм с необходимой степенью пористости (25-44/о) и проницаемости по...

Вихревой генератор масляного тумана

Загрузка...

Номер патента: 925406

Опубликовано: 23.02.1985

Авторы: Стерник, Петров, Рудельсон, Бардин

МПК: B05B 7/10

Метки: генератор, тумана, масляного, вихревой

...тичным размером; на Лиг. 2 - разрез А-А на Лиг, 1 ( в учеличенном масштабе); на. Лиг. 3 - разрез Б-Б на Фиг. 2, на Лиг. 4 - разрез В-В на Фиг. 3 (в увеличенном масштабе);на25 фиг.5 - узел 1 на Лиг. 3, вариант выполнения, на фиг. 6 - разрез Г-Г на Лиг. 5; на Лиг. 7 - график зависи. мости разности давлений в полостях . генератора и на оси вихревой камеры З 0 от отношения суммарной площади сечений тангенциальных каналов подачи сжатого газа в вихревую камеру к площади ее выходного отверстия.Генератор масляного тумаиа содер жит резервуар 1 для масла с днищем 2 и головкой 3, соединенными через уплотннтельные элементы 4 стяжками 5.В головке 3 выполнены отверстия 40Л6 для подачи сжатого воздуха или другого газа, используемого для распыления...

Ротационная форсунка

Загрузка...

Номер патента: 1168298

Опубликовано: 23.07.1985

Авторы: Саханков, Сидоров, Сахаров, Рийстоп, Степанов, Рохтла

МПК: B05B 7/10

Метки: форсунка, ротационная

...ул. Проектная, 4 1 11Изобретение относится к оборудованию для распыления и может быть,использовано для распыления жидкого топлива, в том числе тяжелого,.в топках котлов, печей и другихустановках, где производится егосжигание,Цель изобретения - повышение эффективности распыливания,На чертеже показана ротационнаяфорсунка, общий вид в разрезе.Форсунка содержит соединенныйс источником подачи воздуха (не показан) корпус 1 с полым приводнымвалом 2, соединенным с источникомподачи жидкости (не показан), заканчивающимся распыпивающим стаканом 3. Внутренняя поверхность стакана 3 выполнена в виде двух сопряженных между собой усеченных конусов 4 и 5. Высота рабочей части Астакана выбрана равной 1, 1-1,5 егонаружного диаметра Р, а высота...

Устройство для пневматического распыления

Загрузка...

Номер патента: 1176962

Опубликовано: 07.09.1985

Авторы: Прийман, Белов, Виснапуу

МПК: B05B 7/10, B05B 7/26

Метки: пневматического, распыления

...жидкости поступают через патрубки 4 в расширяющийся канал 10 и камеру 5 смешения. При смешении реагирующих жидкостей под воздействием вихреобразного потока воздуха исходные жидкости вступают в химическую реакцию с образованием газовых продуктов. В смеси реагируюгцих между собой жидкостей возникают интенсивные конвективные потоки, способствующие более активному реагированию жидкостей. Это способствует образованию сильного перенасыщения жидкостной фазы в камере 5 смешения газовыми продуктами реакции и сжатым воздухом. При выходе из камеры 5 смешения происходит быстрое выделение газовых пузырьков из пересыщенной жидкостной фазы, что обусловливает ее раздробление и обра 5 10 5 20 25 Зо 35 зование мелкодисперсной газожидкостной...

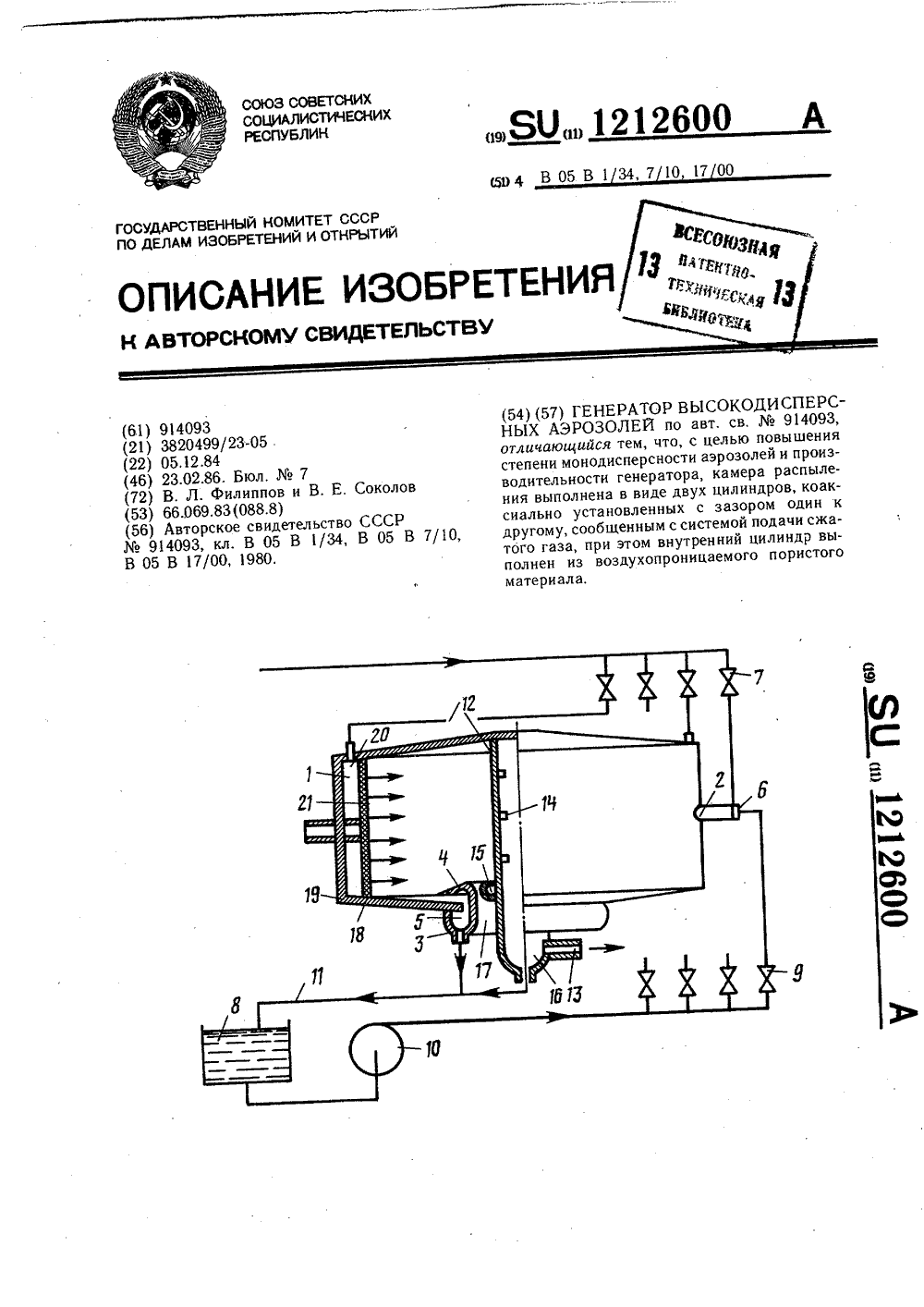

Генератор высокодисперсных аэрозолей

Загрузка...

Номер патента: 1212600

Опубликовано: 23.02.1986

Авторы: Филиппов, Соколов

МПК: B05B 17/00, B05B 7/10, B05B 1/34 ...

Метки: аэрозолей, генератор, высокодисперсных

...5 жидкости, распылители 6, установленные в камере распыления хордально, систему подачи сжатого газа в виде трубопроводов 7 к распылителя 11 6 и систему подачи жид кости с резервуаром 8, трубопроводами 9, насосом 10 и магистралью 11 рециркуляции.Кроме того, генератор снабжен установленным в камере 1 распыления по ее оси улавливателем мелких капель, выполненных25 в виде трубы 12 с патрубками 13 отсоса и сквозными тангенциальными каналами 4 в ее стенке, содержащим отражатель 15 и сборник 16 жидкости и образующим с внутренними стенками кольцевого отражателя 4 и выходного патрубка 3 кольцевую щель 17.Камера 1 распыления генератора выполнена в виде двух цилиндров 18 и 19,Ю коаксиально установленных с зазором 20 один к другому, сообщенным...
