B04C 5/103 — корпуса и конструктивные элементы, например перегородки или направляющие вихревых камер

157671

Загрузка...

Номер патента: 157671

Опубликовано: 01.01.1963

МПК: B04C 5/103, B04C 5/00

Метки: 157671

...выходит через выхлопную трубу, Одновременно в рубашках протекает вода, которая, омывая поверхности нагрева, отбирает тепло от газа, затем ее выводят и используют по назначению. Взвешенные частицы под действием инерционных сил перемещаются к наружной стенке, а крыльчатка, установленная перед входом в выхлопную отрубу, вместе с валиком и рамкой вращается с большой скоростью в результате энергии вращения внутреннего вихря.Соприкасаясь со стенкой корпуса, часть твердых частиц скользит по ней в пылесборный бункер, а другая часть стремится задержаться на поверхности. Однако этому препятствует вращение рамки. В зависимости от температуры и состава пыли внешний контур ее следует выполнять из проволочной спирали скак показано на чертеже) или...

Циклонный каплеуловитель

Загрузка...

Номер патента: 173725

Опубликовано: 01.01.1965

Авторы: Плтг, Лутошкин, Квашук

МПК: B04C 5/103, B04C 5/00

Метки: циклонный, каплеуловитель

...уловленной жидкости пз камеры8, нижней части циклона 1 и пространства5 между корпусом б и перегородкой 7 осуществлено раздельными дренажными патрубкамп 9,10 и 11 в различные емкости.Циклонный сепаратор работает следующимобразом. Газо-жидкостная смесь в циклон се 10 паратора поступает через тангенциальныйвход 2. Капельн ая жидкость, отброшенная пзпотока газа за счет центробежных сил настенку корпуса циклона, коагулируется наэтой стенке и движется вниз в виде жидкост 15 ной пленки в пространстве между стенкойкорпуса б и перегородкой 7. Для обеспеченияэтого движения в верхней части перегородкиделается несколько небольших отверстий 12, вкоторые выходит газ, попавший вместе с20 жидкостью за перегородку.Жидкостная пленка из мертвого...

Вентиляционный агрегат для отсоса и очистки запыленного воздуха

Загрузка...

Номер патента: 180477

Опубликовано: 01.01.1966

МПК: B04C 5/103

Метки: воздуха, запыленного, отсоса, вентиляционный, агрегат

...изображен предложеный Вс - тиляннонный грегт, разрез по Вертик)лн.Вращением крыльчаткн здпьленый и)злух ЧЕРЕЗ ГЯТРООК ЗЯСЯСЫ 1)с)ЕТС 51 В ЦНК,1 ОН (, Г;Е КРПЫС Ч 1 СТ 51 ЦЬ ПЫЛН 15 ЫДЕЛЯ 10 ТС 51 Н ВЫП 1- лают В б)ункер 2, Пред)арнтелы 1) очищенный Воздух поступает в тканевый рукавный встр- хиваемый фильтр 3, гле полностью очищается и ибрасывается Вентилятором няк,Онно ВВЕРХ. СОГЛс 1 В РУКанаХ СОбИРаЕтСЯ НЗбцтОЧ- нос количество пыли, он 1 Встр 5 Хи)ян)тся ме- Хс 1 НИЗХОХ 1 4 ВСТРЯХИВЯННЯ. 1 т 51 Рс ВНОХрукавов кпрухкин крепяПосле ВстВ б)хнкер, ндлСОООРДЗНД ЦВстдкд 6, Вьнутых конусокер от гиХрсц10 1 РНОГО Нс 11 51 жЕНН 51 Н )С,1 ЯО 1 ЕНН укоятке ф)Пыра посредствсо ся крьннкн,). Р 51 Х И В с 1 1 П 1 51которымтдцкд 6полненндяотделяетй...

190769

Загрузка...

Номер патента: 190769

Опубликовано: 01.01.1967

Авторы: Мальгин, Алексеев

МПК: B04C 5/103

Метки: 190769

...углом 250 - 300 присоединен сепарацпонпый пылеотводящий канал 3 с козырьком 4, выступающим в полость элемента. Щель 5, образованная козырьком канала и стенкой циклона, расположена тангенциально как к полости циклона, так и к полости канала и по высоте равна или несколько больше высоты патрубка 2. Для лучшего закручивания потока входной участок канала имеет спиралевидную или близкую к ней форму, а дальше он представляет собой замкнутый цилиндр, расположенный вдоль элемента 1 и плавно соединенный окном 6 с его конусной частью.Принцип работы предлагаемого циклона следующий.Запыленный поток газа через входной патрубок тангенциально вводится в циклонный э,чемент, Вследствие действия центробежных сил около его стенок образуется насьпценпое...

Гидроциклон

Загрузка...

Номер патента: 234266

Опубликовано: 01.01.1969

Автор: Троицкий

МПК: B03B 5/34, B04C 5/103

Метки: гидроциклон

...трехфазньгм током, расположена на конической части гидроциклона.Отличительной особенностью описываемого гидроциклона является то, что указанная обмотка размещена на наружной цилиндрической части корпуса, Это обеспечивает повышение эффективности процесса сгущения и обесшламливания магнитных суспензий.На чертеже схематически изображен описываемый гидроциклон.Электромагнитная система 1 выполнена по типу статора электродвигателя переменного тока и предназначена для создания внутри гидроциклона вращающегося электромагнитного поля, предотвращающего вынос магнитных частиц в слив и устраняющего торможение этих частиц, которое появляется при не подвижном магнитном поле.Предмет изобретенияГидроциклон, корпус которого выполнен...

246303

Загрузка...

Номер патента: 246303

Опубликовано: 01.01.1969

Авторы: Колбин, Мызенков, Шейнкман, Денисов, Бернер

МПК: B04C 5/103

Метки: 246303

...трубу, отличающийся тем, что,с целью обеспечения надежности в работе, футеровка корпуса выполнена с выгорающими прокладками, расположенными между кирпичами в вертикальной и горизонтальной плос костях, а корпус выполнен с двойными стенками, каждая из которых снабжена дугообраз ными .компенсаторами. 1Известен циклон для очистки газов, состоящий из корпуса, входного патрубка, улитки и выхлопной трубы, выполненной в виде трех концентрически расположенных труб, Однако такой циклон не обеспечивает эффективного разделения пыли и парогазовой фазы при температурах выше 850 С, а также допускает значительное падение температуры парогазовой фазы, что приводит к конденсации в циклоне паров.Предложенный циклон позволяет эффективно очищать...

Гидроциклон

Загрузка...

Номер патента: 252233

Опубликовано: 01.01.1969

Авторы: Габдупхаев, Научно, Чин, Кропанев, Лебедев, Проектный, Кротона, Механической, Полетаев

МПК: B04C 5/103

Метки: гидроциклон

...классификации. Достигается это тем, что в верхней части корпуса на ее внешней поверхности выполнена винтовая питающая канавка с постепенно уменьшающейся площадью поперечного сечения.На фиг. 1 изображена установка батареи мультигидроциклонов; на фиг. 2 - элементарный мультигидроциклон.Установка батареи мультигидроциклона состоит из сорока элементарных гидроциклонов 1 с внутренним диаметром 20 мм и утлом конусности 15, заключенных в корпус 2, питающей трубы 3 с манометром, трехходовых кранов 4, двух контрольных сеточных фильтров б,и сливного лотка б. Корпус 2 батареи имеет сорок гнезд для установки элементарных гидроциклонов, расположенных по эксцентрическим окружностям.Сверху на корпусе закреплена крышка, через центральное отверстие...

Гидроциклон

Загрузка...

Номер патента: 285849

Опубликовано: 01.01.1970

Авторы: Жученко, Волков

МПК: B04C 5/103

Метки: гидроциклон

...б смонтирован цилиндрический патрубок б, оканчиваютцийся раширяющимся книзу раструбом 7 с закрепленными на внешнеи его поверхности, винтовымпструенаправляющими лопастями 8, а сверху -обоймой 9 с сальниковым уплотнением 10 игрундбуксой 11. В патрубок б входит и закреп 5 ляется сальниковым уплотневием 10 сливнаятруба 12, имеющая регулирующую задвижку13. Полажение по вертикали патрубка б исливной трубы 12 внутрен гидроциклона можноизменять при настройке аппарата на оптп 10 мальный режим.Днище 14 выпол но параболической формы.Для плавного,регулирования длины сливнойтрубы 12 и цилиндрического патрубка б с рас 15 трубом 7 установлены автономные,проиводы И.Гидроциклон,работает следующим образом.Исходная гидросмесь подводится к питающему...

Газа от пыли

Загрузка...

Номер патента: 293639

Опубликовано: 01.01.1971

Авторы: Лидман, Циклон

МПК: B04C 5/103

Метки: пыли, газа

...изобретения является усоверш вование конструкции известного циклона обеспечения возможности регулирования соты кольцевого зазора. Это достигается что,нижняя часть корпуса выполнена с можностью вертикального перемещения. На чертеже изображен циклон, общий Циклон содержит цилиндрический к 1, входной патрубкок 2, центральную лопную трубу 3, диффузор 4, бункер б и шибер б. Нижняя часть 7 корпуса с о ными пластинами 8 и конусом 9 разме в пылевом бункере и отделена от ве части кольцевым зазором. Нижняя частьпуса выполнена подвижной с помощью тяг 10 с резьбой, уплотнения 11 и гайки 12.Очпщаемый от пыли газ поступает во входной патрубок 2. Под действием центробежной силы пыль прижимается и внутренним стенкам корпуса и по наклонным стенкам...

345974

Загрузка...

Номер патента: 345974

Опубликовано: 01.01.1972

Авторы: Несин, Павловский

МПК: B04C 5/103

Метки: 345974

...которого находятся выхлопные трубы, а входной патрубок расположен между ними на продолжении малой оси вала,На чертеже показана схема описываемого циклона.Циклон включает овальчый корпус 1, входной патрубок 2, расположенный на продолжении малой оси овала, и выхлопные трубы 3, размещенные в полюсах овала. Под выхлопными трубами 8 в нижней части корпуса находятся диффузоры 4, меньшее основание которых опущено в бункер 5.Циклон работает следующим образом. Запыленный газовый поток поступает черезвходной патрубок 2 внутрь корпуса 1 иустремляется к противоположной его стенке,где разделяется на два симметричных вихря.5 Один вихрь вращается по часовой стрелке,другой - против. В результате вращения запыленного потока под действием центробежых...

Всесоюзная iамшш)-тх1й=ккй

Загрузка...

Номер патента: 348236

Опубликовано: 01.01.1972

Авторы: Емушинцева, Прокопенко

МПК: B04C 5/103

Метки: всесоюзная, iамшш)-тх1й=ккй

...в пространстве между корпусом и лаби рцнтом. Два резкик поворота потока послелабиринта способствуют еще более высокой степени очистки. Влагомаслоотделитсль, например, для уста новки на вклопе вакуумных насосов, содер жащий корпус, по оси которого установле патрубок в Ода газового потока с завихрить Известен вл агом аслоотделитель, содержащий корпус, по осц которого установлен патрубок в Ода газового потока с завихрителем и патрубок выхода.Недостатком указанной конструкции является мялозффектцвная степень очистки при низких скоростяк ц,втсакина техпературяк потока, я также удаление цз потока цреимущестВенцо крупных частит ц капель.С целью интенсификации процесса очистки газа от влаги и частиц масла, внутри корпуса влагомаслоотделителя...

Многоступенчатый циклон

Загрузка...

Номер патента: 362644

Опубликовано: 01.01.1973

МПК: B04C 5/103

Метки: многоступенчатый, циклон

...очистки газа.Это достигается тем, что перегородки прикреплены к крышке корпуса, а конические перегородки в верхней части снабжены отвер.стиями с направляющими козырьками.На чертеже изображен предлагаемый циклон в разрезе.5 Он состоит из корпуса 1, конических перегородок 2 и 8, отделенных одна от другой и от корпуса 1 цилиндрическими перегородками 4 и б, и выходного патрубка б. На боковой поверхности конических перегородок 2 и 3 вы полнены отверстия 7 и 8 с направляющимикозырьками 9 и 10, обращенными внутрь конических перегородок. Конические перегородки, цилиндрические перегородки и корпус циклона имеют общую крышку 11.15 Многоступенчатый циклон работает следующим образом. Газ, содержащий пыль, подается в корпус 1 и, закручиваясь по...

Гидроциклон

Загрузка...

Номер патента: 419251

Опубликовано: 15.03.1974

Авторы: Юрое, Кущенко

МПК: B03B 5/34, B04C 5/103

Метки: гидроциклон

...насадки. Расположенная внутри гидроциклона спиральная вставка 6 приваривается к цилиндрической части корпуса по образующей цилиндра так, что стенки входного патрубка являются касательными к боковым поверхностям как цилиндрическои части корпуса гидроциклона, так и спиральной вставки. Верхний торец спиральной вставки крепится к крышке 2 гидроциклоца.5 Наличие спиральной вставки и ее размещение способствуют более плавному входу пульпы в гидроциклоц, что уменьшает в нем потери кинетической энергии на входе, по сравнению с существующими гидроциклонами, а это 0 способствует увеличеццю значения центробежной силы.Основная часть входящей в гидроциклонпульпы движется вдоль спиральцой вставки по непрерывно уменьшающемуся радиусу, поэто му...

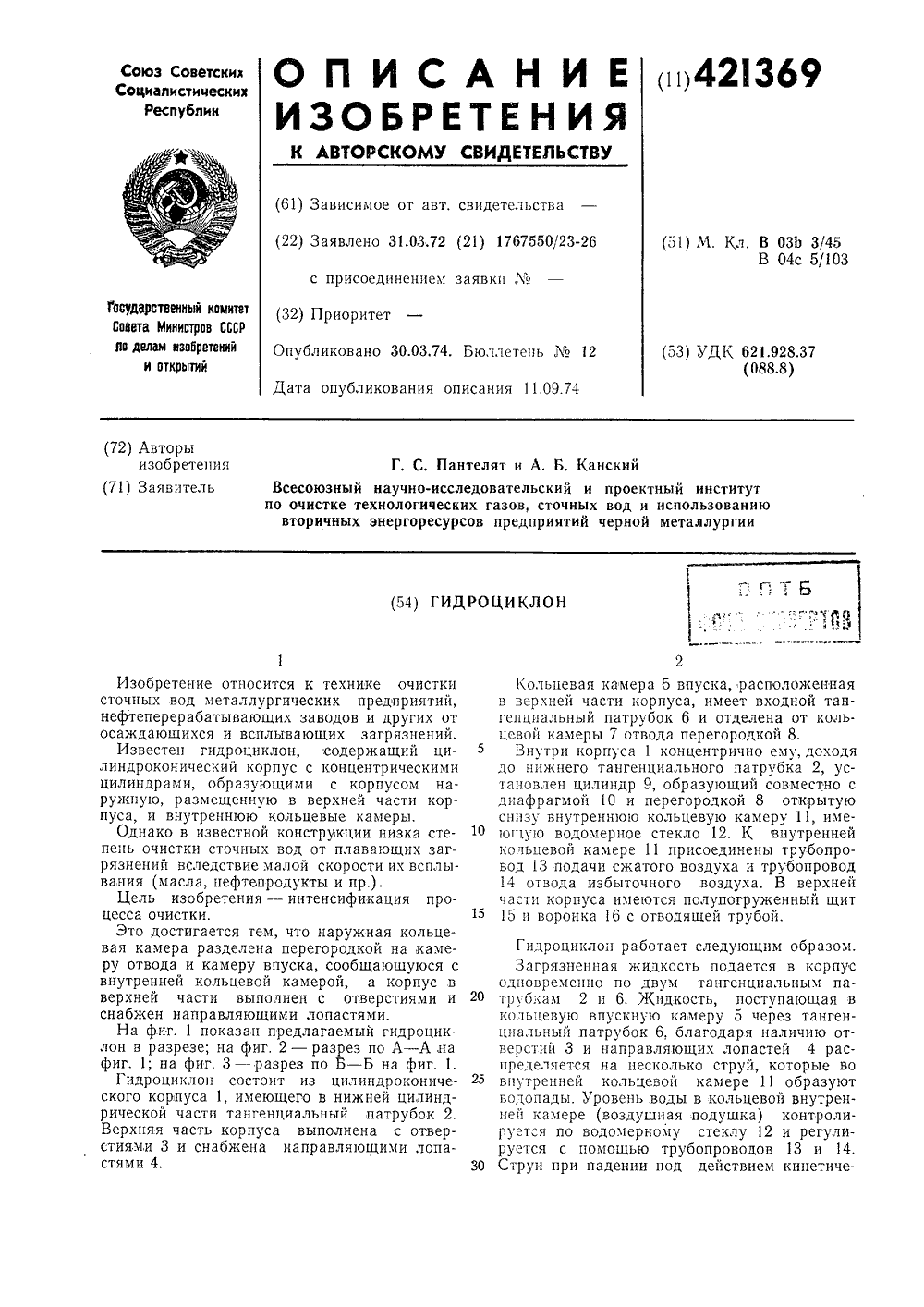

421369

Загрузка...

Номер патента: 421369

Опубликовано: 30.03.1974

Авторы: Иснользованию, Очистке, Вторичных, Канский, Проектный, Всесоюзный, Пантел, Сточных

МПК: B04C 5/103, B03B 5/34

Метки: 421369

...направляющими лопастями 4,Кольцевая камера 5 впуска, расположенная в верхней части корпуса, имеет входной тангенциальный патрубок 6 и отделена от кольцевой камеры 7 отвода перегородкой 8.Внутри корпуса 1 концентрично ему, доходя до нижнего тангенциального патрубка 2, установлен цилиндр 9, образующий совместно с диафрагмой 10 и перегородкой 8 открытую снизу внутреннюю кольцевую камеру 11, имеющую водомерное стекло 12. К внутренней кольцевой камере 11 присоединены трубопровод 13 подачи сжатого воздуха и трубопровод 14 отвода избыточного воздуха. В верхней части корпуса имеются полупогруженный щит 15 и воронка 16 с отводящей трубой. Гидроциклон работает следующим образом.Загрязненная жидкость подается в корпусодновременно по двум...

Уст1(gt; amp; ойсгво для мокрой очистки газов

Загрузка...

Номер патента: 428765

Опубликовано: 25.05.1974

Авторы: Ленингр, Пономарев, Реутович, Тарат, Ленинградский, Афонин, Мухленов

МПК: B04C 5/103, B01D 47/06

Метки: мокрой, газов, ойсгво, уст1(gt

...перегородок 5 и крышки 6.Спиральныи насадок может быть выполнен в виде однозаходной или многозаходной спирали, исходя из того, что ширина каналов для прохода газов должна быть 50 100 мм.Спиральный насадок закрепляют на крышке устройства и погружают нижней частью в жидкость, заполняющую корпус до уровня, необходимого для создания гидравлического затвора.Перегородки 5 выполняют сплошными или ситчатыми, направляют перпендикулярно газовому потоку и погружают (большей частью) в жидкость. Перегородки, перекрывающие часть сечения каналов, препятствуют образованию волн на поверхности жидкости, а увлекаемая потоком газа жидкость разбрызгивается, ударяясь о выступающие из жидкости части перегородок,3При очистке газов от пыли, склонной к...

Гидроциклон

Загрузка...

Номер патента: 510270

Опубликовано: 15.04.1976

Авторы: Эпштейн, Музыкина, Пантелят

МПК: C02F 1/40, B04C 5/103, C02F 1/52 ...

Метки: гидроциклон

...колец снабжен вер тикальными направляющими щитками 7.Гидроциклон работает следующим образом.Исходная суспензия по тангенциальнымпатрубкам 2 поступает в корпус гидроциклона, проходит через щели между кольцами 6.10 Благодаря выполнению устройства для разделения потока в виде набора вертикально установленных коаксиальных колец с равным шагом по высоте и смещенных относительно друг друга в смежных рядах на половину ша га при прохождении очищаемой жидкости через него происходит многократное изменение направления движения потока и в пространстве между рядами колец возникает микро- турбулентный режим. Создание такого режи ма спосособствует коагуляции взвешенных частиц и масел. Поскольку суммарные площади щелей в каждом ряду равны между собой,...

Гидроциклон-концентратор для сгущения суспензий

Загрузка...

Номер патента: 512796

Опубликовано: 05.05.1976

Авторы: Куприянов, Ильгисонис, Питерских, Сухов, Фомин, Мазо

МПК: B04C 5/103

Метки: гидроциклон-концентратор, сгущения, суспензий

...Поста ная цепь достигается тем, что гидроц снабжен эластичным шлангом, расположе над спиральным элементом по всей его верхности, причем спиральный элемент нен полым. ТРАТОР ДЛЯ СГУЩЕНИЯ СУСПЕНЗИЙ На чертеже изображен предлагаемый гидроциклон, общий вид. Гидроциклон работает спедуюшим образом.Исходная суспензия под давлением по тан генциальному патрубку 2 подается в гидро- . циклон, Проходя по спирали между внутренней частью цилиндрического корпуса 1 и патроном 4, суспензия под действием центробежной силы разделяется на фракции: тяжелыее частицы отбрасываются к стенкам цилиндрического корпуса и отводятся через лесковый патрубок 3,легкая фракция вытес) няется радиальными Силами внутрь фильтро вапьного патрона 4, откуда удаляетсл...

Устройство для центробежного отделения твердых частиц от жидкости

Загрузка...

Номер патента: 526394

Опубликовано: 30.08.1976

Авторы: Ризе, Скобеев, Ширинкин, Рябин

МПК: B04C 5/103

Метки: частиц, отделения, центробежного, твердых, жидкости

...корпуса 1. Крышка с тангенциальных входным патрубком 3 образует головку фильт ра, причем патруоок 3 присоединен к крышке2 под некоторым углом а, зависящим от шага сгирали б. В конической части корпу;а 1 проделаны отверстия 1 О, имеющие свое продолжение в трубках 11, присоединенных к .5 коллектору 12) снасжеИсм патрубксм 13.Рильтр работает следусщнм ооразом.Псдлсжащ 2 я разделеннс суспензия под даВлен:ем подается импульсно через тангспциальный гхадйой патрубок 3 с большой ско ростью. Закрученный пОтОк суспензии ВхОДит20 25 30 в канал, образованный спиралью 6 в концентрическом пространстве, ограниченном пористыми трубами 4 и 5.Вращательное движение сохраняется на всем пути следования су 1 спензии, включая пространство между конусной...

Циклон

Загрузка...

Номер патента: 538743

Опубликовано: 15.12.1976

Авторы: Кузьмин, Лазаренко, Тупицын, Буханько

МПК: B04C 5/103

Метки: циклон

...3, сливного патрубка 4, конического элемента 5. Конический элемент снабжен в всрхнсй части лопатками б, а в нижней части - трубкой с отбортовкой 7, 538743Для обеспечения осевого перемещения конического элемента и сливного патрубка на них установлены механизмы перемещения соответственно 8 и 9 1 аналогн ныс по конструкци).)Механизм перемещения 8 конического элемснта 5 состоит пз штыря-держателя 10, перемещаемого на резьбе в бобышке 11, жестко закрепленной на коническом элементе. К конусу 2 прикрсплена втулка 12. 10Для предотвращения уноса частиц загрязнений через механизм перемещения конического элемента предусмотрена его гсрметизац 1 я. Для этого 1 екду втулкой 12 и корпусом 13 сальника установлена прокладка 14, а в 15 корпусс...

Циклон для очистки газа от пыли

Загрузка...

Номер патента: 556841

Опубликовано: 05.05.1977

Автор: Санков

МПК: B04C 5/103

Метки: циклон, газа, пыли

...для улучшения условий течения газа,., На чертеже изображен предложенный тптклон.Циклон содержит сферический корпус, состоящий нз верхней части 1 с завихрителем 2 и тпокней части 3, которые соединяются в экваториальной плоскости, В корпусе размещена вставка 4, выпол. ненная в виде части; сферы, закрепленная на выход. ном патрубке 5 и образующая с верхней частью циклона камеру центробелэтой очистки 6, По вертикальной оси вставки установлен обтекатель 7, Ннж. няя часть корпуса соединена с бункером 8 для сбора пыли, Во избежание уиоса пыли из бункера над ним соосно установлен отражательный конус 9.Циклон работает следующим образом.Запылештый газ, получив закрутку в завихри теле 2, поступает в камеру центробежной очистки 6. За счет...

Гидроциклон

Загрузка...

Номер патента: 558709

Опубликовано: 25.05.1977

Автор: Шестеренко

МПК: B04C 5/103

Метки: гидроциклон

...жидкости,В нижней части корпуса установлен усеченный перфорированный конус 6, который предиочтительно следует выполнять из тонкого листового .материала толщиной порядка 0,15-0,2 мм, Причем перфорации изготовляют штамповкой, а рассекатели 7 расположены на образующей . рерфорированного усеченного конуса в шахматном порядке по О ходу движения пены.Обтекатель 8, размешенный под патрубком отвода жидкости, жестко соединен с нкм с помощью лапок 9 или кронштейна 10. Ддя удержания перфорированного усеченного Ь конуса 6 в крайнем нижнем положении йо отношению к корпусу служит пружина 11.Гидроциклбн расположен в культиваторе 12, так,что патрубок отвода жидкости 5 и обтекатель 8 погружены в жидкую питатель- ЯО ную среду. В культиваторе 12...

Водоочиститель н. п. максимова

Загрузка...

Номер патента: 578112

Опубликовано: 30.10.1977

Автор: Максимов

МПК: C02F 1/52, B04C 5/103

Метки: максимова, водоочиститель

...слив3ному патрубку 5 фильтрующей перегородкой 10. Камера фильтрации снабжена патрубком 11 отвода очищенной жидкости и патрубком 12 отвода уловленных мелкодисперсных включений.Внутри конической части соосно корпусу установлен дополнительный перфорированный конус 13, Коническая часть корпуса снабжена патрубком 14, соединенным с патрубком 12 отвода из фильтровальной зоны уловленных мелкодисперсных включений.Водоочиститель работает следующим образом.Загрязненная вода через тангенциальный патрубок 2 подается в кольцевой коллектор 3, из которого через тангенциальные отверстия 4 внутрь водоочистителя происходит выделение из жидкости более крупных механических взвесей. Последние, проходя через отверстия дополнительного перфорированного конуса...

Циклон

Загрузка...

Номер патента: 580912

Опубликовано: 25.11.1977

Автор: Растяпин

МПК: B04C 5/103

Метки: циклон

...внутри конической части корпуса дополнительный конусный элемент, обращенный большим основанием вверх и образующий в месте перехода цилиндрической части корпуса в коническую кольцевую щель по всему периметру циклона 2,Однако в данном устройстве также достигается малая эффективность улавливания пывыс ококонцентрированного несущего ого потока. етения - повышение зффектив10 Циклон работает следующим образом, Поток аэросмеси через тангенциальный входной патрубок 2 поступает в цилиндрическую часть 1 корпуса и в кольцевом зазоремежцу; выхлопным патрубком 7 и цилинд рической частью 1 корцуса приобретает вращательное движение, Под действием сил инерции пылевые частицы выделяются из потока и отбрасываются к стенке корпуса, а далее...

Гидроциклон для классификации и обогащения полезных ископаемых

Загрузка...

Номер патента: 597426

Опубликовано: 15.03.1978

Авторы: Пилов, Бедрань, Христов, Денисенко, Кармазин

МПК: B04C 5/103

Метки: ископаемых, полезных, классификации, обогащения, гидроциклон

...фиг, 1 представлен пр идроциклон, общий вид; на ф о А-А на фиг, 1; на фиг. 3597426а 2 Я ИПИ Заказ 1579/ аж 752 Подписное виг 1 3Б-Б на фиг. 1; на фиг. 4 - винтовая лопасть, общий вид.Гидроциклон состоит из тангенциального питающего патрубка 1, расположенного в верхней частя цилиндрического корпуса 2. В вертикальной плоскости по центру аппарата установлен конус 3, Крышка 4 и днище 5 ограничивают рабочую зону аппарата. В днище расположено разгрузочное устройство 6, выполненное в виде щелевого желоба 7, Разгрузочное устройство снабжено дели тельными перегородками 8, На внутренней поверхности корпуса 2 установлены ввнтовые лопасти 9, расположенные горизонтально и направленные навстречу потоку пульпы,Гидроциклон: работает следующим об...

Устройство для сгущения гидросмеси

Загрузка...

Номер патента: 607603

Опубликовано: 25.05.1978

Автор: Кумсков

МПК: B04C 5/103

Метки: гидросмеси, сгущения

...3,сливной патрубок.4 для сгущенной гндросмеси,сливной патрубок 5 для осветленной гидросмеси.Винтовые струенаправляющие ребра могутвыполняться различной конструкции в засисимости от заданного режима работы устройства и в процессе работы заменяться без больших трудозатрат, так как цилиндрический хорпус, к которому они крепятся, представляетсобой отрезок трубы того же диаметра, что и3 607603 4 формула изобретения Составитель Г. Кузнецехред О. Луговаяраж 752 Корректор И, Гокс1 одписное дактор Л. Лагиковказ 2 Ьг 973 ета Министров СССоткрытийя иаб, д. 4/5ул. Проектная, 4 о комитета Со обретений и Ж 35, РаушскН И И П И Государствен но по делам и 113035, Москва,Филиал ГПП Патенпул ьиовод, оборудованнын фланцевым н соединенинми.Устройство...

Вихревая камера

Загрузка...

Номер патента: 613822

Опубликовано: 05.07.1978

Авторы: Гольдштик, Сорокин, Кутателадзе, Хорев, Нестеренко, Красин

МПК: B04C 5/103

Метки: вихревая, камера

...аппарата. 20На фиг. 1 представлена вихревая камера,на фнг. 2 - разрез А-А фиг.1.Камера содержит ресиверкий направляюппй аппарат 2,новленную внутри направляюш входноя патрубок 4, торцовые крышки 5л патрубок 6 для вывода среды,Рабочее тело Ь:ндкость или газ) подается под давлением в ресивер 1 и далее через направляющий аппарат 2 и подвижнуюсетку 3 в полость камеры, Необходимая сте.пень закрутки газа создается наклоном лонаток или щелей направляющего аппарата, Частицы вводятся в камеру питателем черезторцовую крышку. Среда удаляется черезпатрубок 6.Размещение внутри направляющего аппа-рата сетки 3 уменьшает торможение вращаюшихся частиц направлякепим аппаратом. Втакой камере, как показал опыт, нет необходимости предусматривать...

Центробежный пылеуловитель

Загрузка...

Номер патента: 613823

Опубликовано: 05.07.1978

Авторы: Летюк, Буханцев, Таганов

МПК: B04C 5/103

Метки: пылеуловитель, центробежный

...и корпусом. Эжектируюшее устройство снабжено шиберной заслонкой 14 и профилированным элементом 15 для снижения гидравлических потерь.В зоне прорези 9 цилиндрическая обе-.40 чайка 6 разделена горизонтальной перегородкой 16 на две кольцевые камеры - верхнюю 17 и нижнюю 18, сообщающиеся между собой через прорезь. Верхняя камераявляется пылеуловителем и сообщается с выходным патрубком 19 и через прорезь 9 - с входным патрубком 3, а нижняя ка- мера - с выхлопной трубой 4 и бункером 250Центробежный пылеуловитель снабжен также устройствами ввода запыленного газа и вывода очищенного газа и пыли (на чертежах не показаны).Пылеуловитель работает следуюшим об 55 разом.Запыленный поток газа, поступая через патрубок 3 в кольцевое пространство между...

Гидроциклон

Загрузка...

Номер патента: 626810

Опубликовано: 05.10.1978

Авторы: Суров, Василенко

МПК: B04C 5/103

Метки: гидроциклон

...и достигаемому результату, Недостатком известного уст ся сложность конструкции, обу что для сообщения цилиндроко Я. Василенко и Ю. Ф. Суро держит цилиндроконичес.овленный в герметичноме 3 установлен подшипник ется кольцо 5, жестконусу цилиндроконическЦИИИПИ каа 5320 Тираж 752 Подлнсное иал ППП Патент, г, Ужгород ул Проек 3 62681 О мешена крышка 9, К корпусу прикреплены лопасти 10.Для отвода тяжелой фракции служит пат. рубок 11;Гидроциклон работает следующим образом"Исходная суспензия поступает под давлением через тангенциально установленный патрубок 7 в перевернутый стакан 6, приобретая при этом вращательное движение. Интенсивно вращающаяся суспензия сходит с нижнего конца перевернутого стакана 6, попадая в цилиндричес кую часть...
