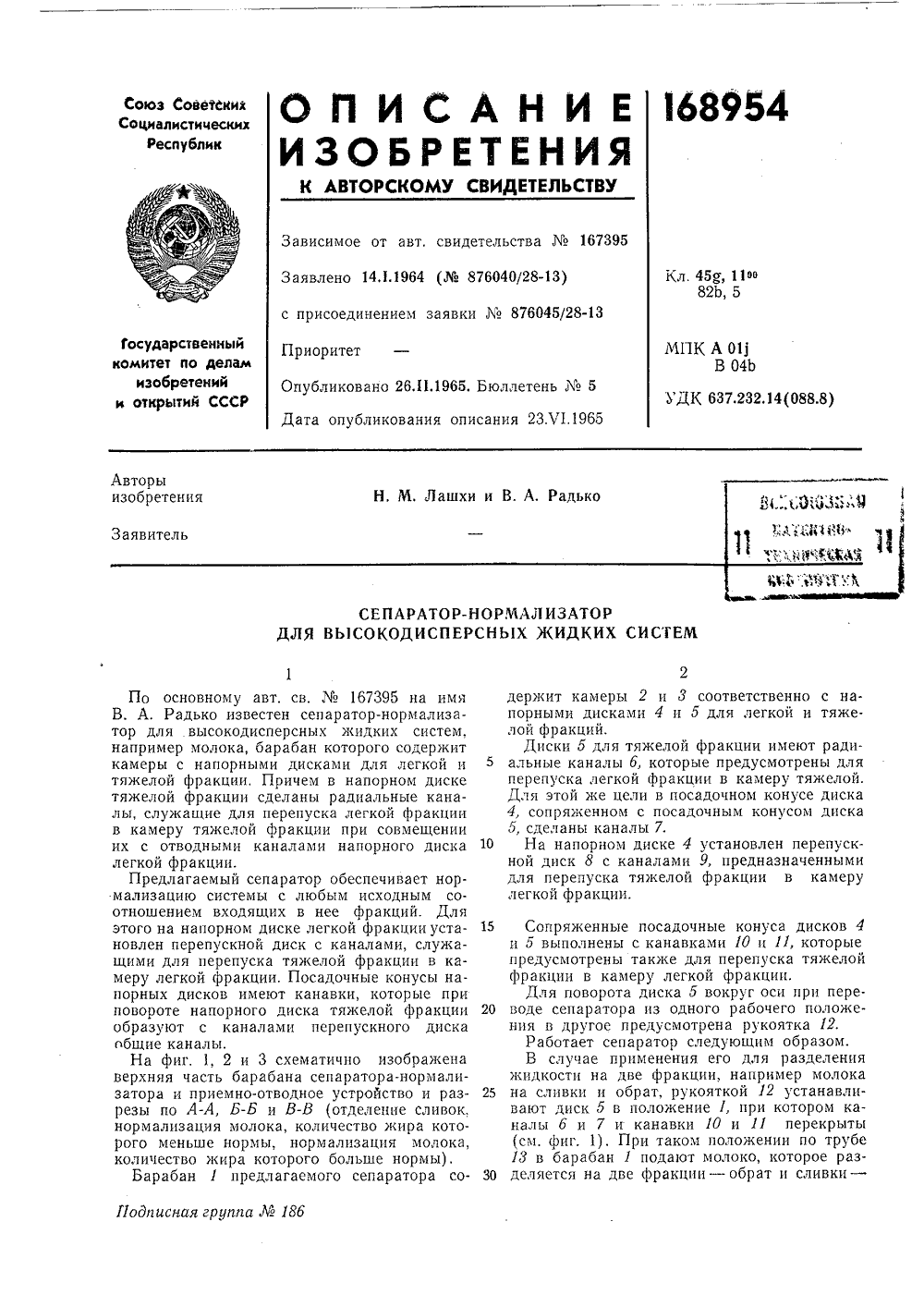

Сепаратор-нормализатор для высокодисперсных жидких систем

Загрузка...

Номер патента: 168954

Опубликовано: 01.01.1965

Авторы: Лашхи, Радько

МПК: B04B 1/08, A01J 11/10, B04B 7/00 ...

Метки: сепаратор-нормализатор, жидких, систем, высокодисперсных

...с посад5, сделаны каналы 7.0 На напорном диске 4ной диск 8 с каналамидля перепуска тяжелойлегкой фракции. 15 Сопряженные посадочные конуса диск и 5 выполнены с канавками 10 и 11, кото предусмотрены также для перепуска тяж фракции в камеру легкой фракции. Для поворота диска 5 вокруг оси при 20 воде сепаратора из одного рабочего пол ния в другое предусмотрена рукоятка 12 Работает сепаратор следующим образ В случае применения его для раздел жидкости на две фракции, например мо 25 на сливки и обрат, рукояткой 12 устан вают диск 5 в положение 1, при котороь налы б и 7 и канавки 10 и 11 перек(см. фиг. 1), При таком положении по т 18 в барабан 1 подают молоко, которое 30 деляется на две фракции - обрат и слив168954 и выводится дисками 4 и 5...

Центробежный сепаратор для жидкости с самоуравновешивающимся барабаном11rh; iii; -: cua)i bk mjruf.

Загрузка...

Номер патента: 169029

Опубликовано: 01.01.1965

Авторы: Экспериментальный, Левин, Бобков, Подмосковный, Михалицын, Родионов, Бубна, Макаров, Синнер

МПК: B04B 1/06

Метки: сепаратор, mjruf, cua)i, жидкости, самоуравновешивающимся, центробежный, барабаном11rh

...2 укреплен вертикальный вал 3, на котором с образованием радиального зазора 4 смонтирован барабан 5, заключенный в кожух б, связанный со станиной. В радиальном зазоре 4 установлен стакан 7 с буртиком 8, на который через демпферное кольцо 9, например резиновое, опирается основание барабана.Стакан 7 посажен,на вертикальный вал 3 посредством шарового шарнира 10. В радиальном зазоре 11, образованном между внутренней поверхностью стакана 7 и валом 3, установлено демпферное кольцо 12, а между стаканом и основанием барабана - кольцо 13.Вертикальный вал 3 снабжен шестерней 14 5 и устройством для смазки (на чертеже не показано).Привод вала осуществляется с помощьюзубчатого колеса 15.Крутящий момент от приводного вала 3 к 10 стакану 7 передается...

Центробежный сепаратор

Загрузка...

Номер патента: 169449

Опубликовано: 01.01.1965

Автор: Шарецкий

МПК: B04B 3/02

Метки: сепаратор, центробежный

...имеющиеся в ней отверстия 8 попеременно то с отверстием 5 при поступательномдвижении, то с отверстием 12 при возвратном движении, при этом отверстия 5 и 12 не 5 посредственно между собой не сообщаются.Сепаратор работает следующим образом.Суспензия, поступившая во вращающийсяротор, осветляется, жидкая часть ее вытесняется к оси вращения и, пройдя сепарационО ный пакет тарелок, через отверстия 13 пода3ется в приемный кожух. Твердая фаза скапливается у отверстий Б. При поступательном движении обечайки б отверстия о и 8 совмещаются; ранее накопившийся осадок перемещается, заполняя отверстия 8, Вытесняемый при этом воздух устремляется к оси вращения, несколько разрыхляя осадок, что облегчает перемещение последнего и заполнение объема...

169450

Загрузка...

Номер патента: 169450

Опубликовано: 01.01.1965

МПК: B04B 15/06

Метки: 169450

...в разрезе; на фиг, 2 - то же,по А-А на фиг. 1. Выгрузочные отверсти ложены в его стенках в Для перекрытия этих от способление 2 также с ках. Между стенками барабана и приспособления выполнены уплотнительные вкладыши 3 с вырезами 4 в местах выгрузочных отверстий б, они прилегают к вставкам б, расположенным по стенкам выгрузочных отверстий.Устройство работает следующим образом. Осадок цементного шлама через отверстие 1 в стенке барабана и вставку б подается в отверстия приспособления 2, вращающегося со скоростью, отличной отскорости вращения барабана. Загруженный в отверстие 8 осадок перемещается и затем выгружается из него центробежными силами через выгрузочные отверстия 5, которые смещены относительно отверстий 1. Благодаря этому...

171323

Загрузка...

Номер патента: 171323

Опубликовано: 01.01.1965

МПК: B04B 7/16

Метки: 171323

...тельность.В описываемой фильтруюшей центр ее фильтруюшая сетка выполнена из локерамики и закреплена в корпусе прижимными кольцами, а рифленая сетки выполнена в виде проточек на вн ней стенке ротора со впадинами прот верстий.На чертеже изображен ротор фильтру центрифуги с металлокерамической фи вальной сеткой.В корпусе ротора 1 на внутренней пер розанной стенке лежит пористая сетка полненная из металлокерамики. Сетк креплена в корпусе двумя прижимными нами 3 и 4 со сферической выпуклой п маюшеи поверхностьюствуюшие поверхностиконическими. фуги, сор, фильрепления оизводизобретени ед ифуге метал- двумя опора утренв отФильтруюшая цперфорированный ррифленую опору10 крепления сетки в рчто, с целью повышцентрифуги, ее филнена, например,...

172684

Загрузка...

Номер патента: 172684

Опубликовано: 01.01.1965

МПК: B04B 1/04

Метки: 172684

...Вместе с жидкостью вращаются и взвешенные в ней частицы стальная стружка, песчинки и т. п.). Под воздействием центробежной силы эти частицы оседают на внутренних поверхностях 18 и 19 ротора 3 и цилиндров 4, а очищенная жидкость через штуцер 14 выводится в гидросистему.Высокая эффективность очистителя обеспечивается тем, что проходящая через него жидкость разделяется концентричными цилиндрами 4 на несколько параллельных потоков. При этом в связи с тем, что центробежная сила убывает по мере уменьшения расстояния до оси врашения, одинаковая эффективность очистки для всех слоев обеспечивается переменной шириной каналов 17, Впускные окна 20 каналов 17 размещаются в непосредственной близости от погерхностей 19 цилиндров 4,21 Составитель...

Непрерывно действующая осадительная горизонтальная центрифуга плтптпз -т-; няее: ; elijajveka

Загрузка...

Номер патента: 173146

Опубликовано: 01.01.1965

Авторы: Нассонов, Колбатов, Шувалов, Иванова

МПК: B01D 21/26, B03B 5/32, B04B 1/20 ...

Метки: действующая, elijajveka, няее, плтптпз, горизонтальная, центрифуга, осадительная, непрерывно

...валу барабана ротора. Это позволяет улучшить обработку склонных к образованию плотных осадков материалов и получать обезвоженные продукты с меньшим содержанием влаги.На чертеже показана предлагаемая центрифуга в разрезе.Центрифуга содержит: трубу 1 для подвода суспензии илиульпы, ротор 2, дебалансы 3, шнек 4, вал б шнека (водило), редуктор б.Вращающийся ротор 2 через специальный редуктор б приводит во вращение вал б шнека, на который насажены дебалансы 3, уравновешивающие смещение центра тяжести шнека 4.Эксцентриковый вал, на которомован шнек, вращается соосно с бароо внутренней сцеплению со участвуют в я транспортитора. Шповерхностенкойкруговомровку осадка.Поступающаяпульпа разделяляемая жидкостзону,не по спирющей барабана ек при сти...

Устройство для предварительной очистки промывочных буровых растворов

Загрузка...

Номер патента: 173161

Опубликовано: 01.01.1965

Автор: Барановский

МПК: E21B 21/06, B04B 3/00, B04B 15/06 ...

Метки: промывочных, растворов, буровых, предварительной

...(промывки),ама и глины сетка снова повор. тва для предчных буровых йеры, вибросигрохоты. Глинистыи фильтруется,ке, а крупные реборде. При 5 дувается сжа ВОДой ИЗ фОР Пройдя зон щенная от шл жается в раст 10сет- на о- я Предложенное устройство по конструкции более компактно и обеспечивает повышение технологических показателей. Оно выполнено в виде установленного в желобе, подающем раствор, вращающегося диска, покрытого сеткой и снабженного спицами с ребордой для удаления твердой фракции.На чертеже изображено предложенное устройство.Оно состоит из вращающегося дискового сита 1, установленного в желобе 2, подающем раствор, вытекающий из ствола. Диск покрыт сеткой 3 и снабжен спицами с наклонными полками 4 и ребордой 5 для удаления...

Загрузочное устройство к центробежным машинам для снятия оперения с тушек птицы

Загрузка...

Номер патента: 173388

Опубликовано: 01.01.1965

Авторы: Меньшов, Горкин, Фалеев

МПК: A22C 21/02, B04B 11/02

Метки: оперения, машинам, тушек, птицы, загрузочное, центробежным, снятия

...регулирования времени, необходимого для ооработки того илп иного вида птицы, диски программного механизма установлены с возыожпосто поворота па некоторыи угол вокруг собственной оси. При этом электрическис кОптакты 1/, смонтированные на диске15 20 25 30 14, управляют механизмами закрывания дверок центробежных машин. Электрические контакты 18 среднего диска 15 связаны с механизмами открывания защелок, удерживающих дверки машин в закрытом положении. Контакты 19 нижнего диска 1 б обеспечивают подъем бункера против одной из перосъемных машин, Вращение вала 2 с бункером 1 с различной скоростью, определяемой видом обрабатываемой птицы осуществляется с помощью надетой на нижний конец вала конической шестерни 23, входящей в зацепление...

173539

Загрузка...

Номер патента: 173539

Опубликовано: 01.01.1965

МПК: B04B 3/00, B04B 7/00

Метки: 173539

174132

Загрузка...

Номер патента: 174132

Опубликовано: 01.01.1965

МПК: B04B 1/08

Метки: 174132

...его замены патрубком с другим живым сечением и другой длины. В приемнике целесообразно установить сливную трубку с возможностью перемещения ее по вертикали, что в свою очередь позволит регулировать количество рециркулирующей оре предусмотрена возможность атрубков 12 с различным углом конуса и различной длины. Приет сливную трубку 14, которая усвозможностью перемещения ее поРаботает центробежный сепаратор при установившемся режиме следующим образом.Подлежащую разделению жидкость, например крахмальную суспензию, подают по устройству 4 во внутреннюю полость барабана, откуда она попадает в пакет конических тарелок 2. Проходя последние, жидкость сепарируется. Легкая фракция выводится через отверстия 16 в приемник 5, а тяжелая фракция - через...

Вибрационная фильтрующая резонансная центрифуга

Загрузка...

Номер патента: 174563

Опубликовано: 01.01.1965

Авторы: Государственный, Институт, Мпк, Экспериментальный

МПК: B03B 5/32, B04B 9/14, B04B 3/06 ...

Метки: фильтрующая, резонансная, вибрационная, центрифуга

...установлены один или не сколько упругих кольцевых элементов, обеспечивающих уравновешивание колебаний сита массой, состоящей из ситодержателя и вала со шкивом. Это упрощает конструкцию центрифуги и позволяет увеличить амплиту ду колебаний сита и, следовательно, производительность машины.На чертеже изображена центрифуга.Она содержит: фильтрующее сито (ротор) 1, совершающее одновременно с вращением 20 осевые колебания; центральный вал 2, вращающий ротор, со шкивом и устройством для натяга подшипников вала; инерционный самобалапсный вибратор 8, корпус 4 которого является также корпусом подшипников цент ральпого вала; податливые рессоры 5, поддерживаюшие корпус вибратора и опирающиеся на раму б машины; кожух 7, разделенный на камеры...

Прямоточный центробежный сепаратордля жидкости

Загрузка...

Номер патента: 174994

Опубликовано: 01.01.1965

Автор: Волчков

МПК: B04B 1/08

Метки: прямоточный, жидкости, центробежный, сепаратордля

...располо хкегга камера 9 для легкой фракции, а В гфышке барабана - камера 10 для тяжелой фракции, Приемно-выводное устройство включает камеру 11 с поплавком 12, диски напора 13, 14 и приемники 15 н 1 б соответственно лег кой и тяжелой фракции.Подлежащая сепарнрованню жидкость, например молоко, поступает по патруб 1 л 17 в камеру 11, а из нее по центральной трубке 18 во внутреннюю полость тарелкодержателя. Да лее молоко через отверстия 4 входит в грязевое пространство б, где выделяющиеся из него примеси оседают на внутренних стенках барабана. Молоко, распределяясь тонкими слоями между тарелками, продвигается от пе риферни к оси барабана, Прн продвижениимолока между тарелками под действием центробежной силы оно разделяется на два...

Горизонтальная центрифуга непрерывного действия

Загрузка...

Номер патента: 175451

Опубликовано: 01.01.1965

Авторы: Каминский, Зарубин, Бочков

МПК: B04B 11/02, B04B 1/20, B03B 5/32 ...

Метки: непрерывного, центрифуга, действия, горизонтальная

...непрерывного действия, включающие ротор, внутри которого соосно с ним расположен шнек для выгрузки осадка и дифференциально-планетарный редуктор для передачи крутящего момента шнеку.Описываемая центрифуга отличается тем, что шнек снабяен вибратором или пульсатором. Это обеспечивает повышение эффективности обезвоживания средне- и мелкозернистых осадков благодаря размыканию шнекового канала и образованию спирального промежутка между его лобовой поверхностью и осадком в зоне обезвоживания.На чертеже схематично изображваемая центрифуга,Она состоит из сплошного цилиндроконического ротора 1, внутри которого расположен перфорированный барабан 2, несущий сплошной спиральный шнек 3. Ротор крепится в подшипниковых опорах 4. Вращение шнеку...

Устройство для мойки тарелок центробежных

Загрузка...

Номер патента: 175892

Опубликовано: 01.01.1965

Автор: Кудри

МПК: B04B 15/06

Метки: мойки, центробежных, тарелок

...состоит из бака 1, тарелкодержателя, выполненного в виде конической подставки 2 с вертикальными направляющими стержнями Л для набора тарелок, гребенки сопел 4, насоса 5 с нагнетательным трубопроводом б и всасывающим патрубком 7. Бак снабжен клапанами 8 для подвода моющего раствора и пара и клапаном 9 для слива моющего раствора.Тарелкодержатель выполнен вращающимсян смонтирован на всасывающем патрубке насоса.Солловая гребенка ориентирована под уг.лом, например, 62 и поворачивается вокруг оси с помощью поворотного устройства 10.10 Пакет тарелок устанавливается на коническую подставкус вертикальными направ.ляюшими стержнями 3 и фиксируется крышкой 11. Затем бак 1 заполняют водой до уровня переливного патрубка 12, включают насос 15...

Центробежный сепаратор для жидкости

Загрузка...

Номер патента: 176829

Опубликовано: 01.01.1965

Авторы: Бобков, Яковлев, Сучков, Калугин, Гильдеифун, Левченко, Левин, Макаров, Бубна, Фомин

МПК: B04B 1/08

Метки: жидкости, центробежный, сепаратор

...размещены торцовые кулачки 10. В конических выемках 9 и 12 размещен опорный шарик 13. Между внутршгней поверхностью ступицы барабана и валом 3 расположены демпферные кольца 14.Вышеописанная конструкция барабана и вертикального вала 3 предусмотрена для сепараторов с тяжелыми 1 свыше 50 кг) барабанами (см. фиг. 2). Если же барабан нетяжелый (П вариант), то конструкция ступицы барабана и вала проще см. фиг, 3). В этом случае ступица выполнена с гладкой Опирающейся на вал поверхностью, а верхняя часть вала сделана сплошной, причем в торце вала сделана выемка 12 для опорного шарика 13.Для поддержания постоянного уровня сепарируемой жидкости в барабане в патрубке б установлена шайба 15 с калиброванным перстнем, размер которого определяется...

Устройство для автоматического открывания крышки центрифуги

Загрузка...

Номер патента: 177348

Опубликовано: 01.01.1965

Автор: Дик

МПК: B04B 7/02

Метки: центрифуги, крышки, открывания

...с траверсой. Та кая конструкция устройства обеспечивает автоматическое открывание крышки центрифуги только после полной остановки вала.На чертеже показана схема описываемого устройства, 20Устройство содержит траверсу 1, подпружиненную к корпусу 2 центрифуги, ленточный тормоз 3, смонтированный ца траверсе, два упора 4 и 5, установленные ца корпусе и ограничивающие вращение траверсы, направля ющие ролики б и 7, в которых перемещается траверса, ц золотник 8 со штоком 9, шарнирно соединенный с траверсой.Тормоз включает в себя упор 10, тормозную ленту 1, тормозной цилиндр 12, барабан 13 3 ц пружину 14, закрепленную на траверсе, обеспечцвающую равцоме рабаном ц тормознойПрц выключенной це цым валом траверса п цы 15 поворачивается ра 4, а...

Сепаратор для жидкости

Загрузка...

Номер патента: 181900

Опубликовано: 01.01.1966

Автор: Старокожев

МПК: B04B 1/08, A01J 11/10

Метки: сепаратор, жидкости

...фракций соответственно установленынапорные диски 10, 11 с воздухопроводными20 втулками 12.Верхняя часть тарелкодержателя 3 с внешней стороны имеет вид грибовидной формы,придающей каналам 13 для вывода легкойфракции на выходе отклонение от оси тарел 25 кодержателя, чем обеспечивается интенсивныйотвод легкой фракции в приемную камеру безвозникновения при этом турбулпзации потокаи повышение эффективности выделения легкойфракции пз сепарируемой жидкости.30 Между разделительной тарелкой б и верхней коническоЙ всавкоЙ паета 4 образовандополнительный рабочий канал 14, служащийдля сепарировапия, а па ребрах тарелкодержателя размещено кольцо 5, которос обсспечпвает отвод легкой фракции из рабочего канала 14, Это кольцо одновременно служит для...

Устройство для определения фракционного состава

Загрузка...

Номер патента: 181985

Опубликовано: 01.01.1966

Автор: Богомол

МПК: B04B 3/06, D21F 7/06

Метки: состава, фракционного

...этого процесса в описываеройстве вертикальный вал выполнеи ым, причем каткдая отделы 3 ая часть местно с лопастями образует мешал 3 а, прошедшие через первое следующее сито и т. д, Выфракции и волы осущестрстия 7 и кольцевое просгрпусами 8 сит и корпусом 5 ство, снима 5мешалками,устройством поочередио осле окоп. сита и его тройство обеспечивает вьбыстроту анализа. же из 001)ажепо Описываемое ус.а чертеройство.Оио вкл 5 О3 ьоторого р2,3334 сСпа расразъемномвала совмеку.П ред а р Гст 33 а за потГ 1)ивол 53 тс 5ус 13 ойс 33 а релмет изобретен част пуст сположе 3 опасти.3 положен ь привод)о стио с ло Устройство для опрсостава буматкной масдрпческие сита с лорасположенные однокальиом приводном васе, от,гичтогггееея тем,разборки и сборки...

Центробежный очиститель для жидкости

Загрузка...

Номер патента: 182056

Опубликовано: 01.01.1966

Авторы: Докучаев, Московский, Сурков, Молочной

МПК: B04B 1/04

Метки: очиститель, центробежный, жидкости

...в нем тарелкодержателем 2, на котором посажены неполный комплект пакета тарелок 8 и втулка, находящаяся между приемной тарелкой 4 и вышележащей тарелкой б пакета,снабжен крышкой б, плотно входяабан и затянутой гайкой 7, Высота тавляет примерно 40 О рабочей выана. В результате вышеописанного конструктивного выполнения предлагаемого очистителя в нем образованы две рабочие камеры 8 и 9, первая из которых служит для грубой, а вторая - для окончательной очистки жидкости,Очиститель работает следующим образом.Жидкость, например молоко, пройдя тарелкодержатель, попадает в камеру 8, некоторое время движется по ее периферии, при этом из 10 молока интенсивно выделяются загрязнения ввиде крупных взвешенных частиц, осаждаю- шихся на...

182399

Загрузка...

Номер патента: 182399

Опубликовано: 01.01.1966

МПК: B04B 5/02

Метки: 182399

...ствня с выступами к лепых на держателе Зависимое от авт, свидетельства Ы но 25.Ъ.1966. Ьюллстснь Гй 1 нкования опис;пн 9.11.1966 В известных центрифугах для обработкисуспензий, содержащих электродвигатель,станину и держатель со стаканами, значительно искажается процесс осаждения взвешенных частиц при работе центрифуг, вследствиетого, что скорость осакдения взвешенных частиц в плоскости, перпендикулярной оси вращения, направлена но радиусу и некотораччасть взвешенных частиц соприкасается состенками стакана,В описываемой центрифуге для избеканияискажения процесса осаждения взвешенныхчастиц обрабатываемая суспензия поступаетв емкости, имеющие в сечении, перпендикулярном оси вращения, форму кольцевого сектораи снаокеннъе головками с...

Горизонтальная шнековая центрифуга с конусным

Загрузка...

Номер патента: 182616

Опубликовано: 01.01.1966

Авторы: Бондаренко, Дремайло, Институт, Додин, Митрофанов, Самсонов, Брук, Антонов, Каминский

МПК: B04B 7/08, B04B 5/06, B03B 5/32 ...

Метки: конусным, шнековая, горизонтальная, центрифуга

...торцовым порогом для слива промыиюй жидкости раздельно от основного фугатд, сливаемого из первой по движению осадка отстойной ступени ротора. Благодаря этому увеличивается произ. ио;нтсльность центрифуги и уменьшается унос т 13 срдОЙ фзы с фу 1 том.1 та ертеже 1 зобр 1 кеи 1 Оиисы 1311 смг 51 цен трифуга.Ротор 1 центрифуги имеег рдзделыые зоны: отстаивания 2 (первая ступень ротора) и про 131). 1ирсд- сВНОЙ жнгКО 1 ен торцовый идкости.ООЙ 6 д,15 по- ОЙ 7 цл 51 ио- ОМ с дг 15 СЛ 1- дл 51 1 Рдисп 013 миси, (остальные ПОСЛЕДНЕЙ (ПО ДИ 1 сти) ступени 4 рот порог 5 для слива пРотор снабжен пи дачи исходной суси дачи промывной жи;1311 ОСИОВИОГО фУГДТ 11 тировки осадка. ступеи ротс .ЕНИЮ НРОМ5 ста но 3, ромывной ж тающей тру ензии, труок 1...

182617

Загрузка...

Номер патента: 182617

Опубликовано: 01.01.1966

МПК: B01D 21/26, B04B 5/12, B03B 5/32 ...

Метки: 182617

...нем проволочками и жестко закрепленной на выступающем конце его вертушкой, приходящей во вращение при центрифугировании. Это позволяет повысить эффективность разделения 15 путем послойного перемешивания.На чертеже показана пробирка центрифуги.Внутри пробирки установлен стержень 1, на котором укреплены на некотором расстоянии друг от друга веерообразно тонкие проволоч ки 2. Один конец стержня свободно покоится на подпятнике в дне пробирки, другой конец проходит через отверст ступающем конце стер вертушка 4. В р а щение действием воздуха на центрифуги. Предм 6 рете Лабораторная центрифуга для разделениятон кодисперсного материала, включающая вертикально вращающийся вал, перпендикулярно которому на верхнем конце его прикреплена планка с...

Реактивная центрифуга для очистки топлива “или масла

Загрузка...

Номер патента: 182958

Опубликовано: 01.01.1966

Автор: Кудинов

МПК: B04B 7/14, B04B 1/08, B04B 9/00 ...

Метки: или, топлива, реактивная, центрифуга, масла

...передачи.На фиг. 1 изображена описываемая реактивная центрифуга в разрезе; на фиг, 2 . -10 схема включения центрифуги в нагнетательную линию топливной или масляной гидросистемы.Ротор 1 с пакетом конических сепарирую-,щих тарелок 2, закрепленных на подвижноц15 оси 3, вращается на подшипниках скольже 1ния 4. Вращение ротору 1 сообщает гидрореактивный привод 5 через повышающий редуктор 6.Гидрореактивный привод 5 монтируется на20 полой неподвижной оси 7, жестко связанной скорпусом 8, к которому крепится защитныйкожух 9.Очищаемая жидкость через патрубок 10кольцевой канал 11 в ьгеподвижной оси 7 за 25 сасывается в ротор 1, где происходит очистка,Далее очищенная жидкость через каналы 12и трубу И удаляется из ротора 1,Через патрубок И,...

Центрифуга непрерывного действия с центробежной

Загрузка...

Номер патента: 183673

Опубликовано: 01.01.1966

Авторы: Конструкторск, Шарф, Украинский

МПК: B04B 11/04

Метки: действия, центрифуга, непрерывного, центробежной

...воздвижения, благодаря епрерывцость питания25 3 центрифуги.еркит отстойно-фильазовяццую подвикцым торцовым уплотнением осадка, образованную азцой обечайкой б и Отличительной особеконструкции являетсястойцо-фильтрующая ккамере выгрузки осадк,вижцой коцусообразцойцым диском, сцабжеццвратцо-поступательцогочему обеспечивается ццетрифуги,На чертеже дац разрРотор центрифуги сотрующую камеру 1, обрпитающим конусом 2 с, и камеру 4 выгрузкинеподвижной коцусообр диском б с уплотцецием 7 и фпльтрующими ситами 8, помещенными ца то,ткателе 9,Диск б в направлении оси ограничен со сто. роны толкятеля 9 набором тярельчятых пружин 10, а с другой стороны - цеподвцжцои коцусооорязцой обечайкой б.Рабочую жидкость подают в камеру, я часть жидкой фазы...

Вертикальная центрифуга для обезвоживания сыпучих материалов

Загрузка...

Номер патента: 184754

Опубликовано: 01.01.1966

Авторы: Тимченко, Курденков, Всесоюзный, Зимин

МПК: B04B 7/08, B03B 5/32, B04B 3/08 ...

Метки: сыпучих, центрифуга, обезвоживания, вертикальная

...тарелка с ребрами па верхней поверхности, и приспособление для выгрузки обезноженного продукта.Отличие предлагаемой центрифуги состоит в том, что рабочий орган ее выполнен в виде двух ребристых барабанов, охваченных бесконечными ремнями из гибкого материала, образующими цилиндр овального сечения, Это отличие обеспечивает повышение эффективности обезвоживания и предохранение рабочего органа от износа.Кроме того, центрифуга снабжена направляющими щитками, обеспечивающими достижение большей компактности потока материала, летящего от одного барабана к друго- му расположены два вертикаль- и 8, которые имеют вдоль обра в виде широких стальных енных на равных расстоянияхКаждый барабан внизу заступающей ребордой. Барабарядом ремней 4,...

Центробежный шнековый сепаратор

Загрузка...

Номер патента: 186333

Опубликовано: 01.01.1966

МПК: B04B 1/20

Метки: сепаратор, шнековый, центробежный

...шлама без предварительной его репульпации. Для повышения надежности работы разгрузочный диск образует зазор с нижним днищем ротора, к которому прикреплены ножи-скрепки,К верхнеи части вала жестко прикреплен шнековый элемент 15, а к нижней части - разгрузочный диск 1 б с боковыми ножами- скребками 17, расположенными наклонно по направлению вращения, и стойками 18 и 19, несущими на себе скребки 20, наклоншенные по направлению движения. Стойки имеют разную высоту: высота стойки 18 соответствует нижнему краю витка шнекового элемента, а стойка 19 ниже стойки 18 на высоту, равную ширине скребка 20. Ротор сепаратора соосно размещен в неподвижном кожухе 21, снабженном сборником 22 фугата и окнами 23 и 24 для вывода фугата и шлама.Работа...

Вертикальная фильтрующая шнековая центрифуга

Загрузка...

Номер патента: 186350

Опубликовано: 01.01.1966

МПК: B04B 11/06, B04B 3/04, B03B 5/32 ...

Метки: шнековая, центрифуга, фильтрующая, вертикальная

...поверхность рамы снабжены кольцами, образующими карманы, заполняющиеся в процессе работы обезвоженным материалом, что предотвращает износ конических поверхностей, увеличивая тем самым надежность и долговечность работы центрифуги.На фиг. 1 изображена разбрасывающая крышка; на фиг. 2 - кольцевой карман, образованный внутренней конической поверхностью бандажа и защитным кольцом; на фиг.3 - то же, образованный конической поверхностью рамы и кольцами; на фиг, 4 изображена описываемая центрифуга,Разбрасывающая крышка выполнена в виде конуса 1, расширенного книзу, с несколькими возвышающимися от центра к периферии покатыми ребрами 2. Кольцевой карман 3 образован внутренней конической поверхностью сменного бандажа 4 и защитным кольцом б, а...

186886

Загрузка...

Номер патента: 186886

Опубликовано: 01.01.1966

МПК: B04B 5/02

Метки: 186886

...25 дозатора подается чистая вода. На штуцер дозатора надет резиновый шланг 2 б, соединенный с металлической трубкой 27, опущенной в воронку мешалки 12.Устройство для отсоса пульпы представляет3собой вертикальную трубку 28, опущенную в стакан 3 на высоту отсоса. Трубки 28, выведенные из всех стаканов, соединяются в центре диска центрифуги в коллекторе 18. Это соединение осуществляется через трубку 1 б, гибкий шланг 17 и полую цапфу 29. Коллектор имеет сальник 30. Из центрального трубопровода суспензия подается в воздушный баллон 31, откуда поступает в емкость 21. Воздушный баллон соединен с вакуумным насосом 20.Предлагаемая центрифуга работает следующим образом.Положение стаканов после загрузки их исходным материалом фиксируется по...

188206

Загрузка...

Номер патента: 188206

Опубликовано: 01.01.1966

Авторы: Соколов, Торос

МПК: A01J 11/10, B04B 1/04

Метки: 188206

...ротора, в предложенном центробежном сепараторе каждая вставка ротора выполнена в виде концентричных гофр и расположена в плоскости, перпендикулярной оси вращения. При этом гофры пакета вставок проходят одна под другой, образуя симметричные зазоры.На чертеже схематично изображен предложенный сепаратор.Он представляет собой ротор 1 с пакетом вставок 2, установленный на вертикальном валу 3. Вал смонтирован на станине 4, в которой размещен приводной механизм, состоятций из горизонтального вала б винтовой пары б, Каждая вставка выполнена из концентричных гофр и размещена в горизонтальной плоскости. Гофры пакета вставок образуют симметричные зазоры.Г 1 редазцачеццая для сепарации жцлкость, например молоко, по центральной трубке 7 подается во...
