B02C — Дробление или измельчение различных материалов; помол зерна

Страница 138

Ножевая мельница

Загрузка...

Номер патента: 997805

Опубликовано: 23.02.1983

Авторы: Оспанов, Нуртаев

МПК: B02C 18/06

Метки: мельница, ножевая

...ножевая мельница, общий вид, на фиг.2 - разрезА-А на фиг,1; на Фиг.3 - противорежущий элемент в аксонометрии.Ножевая мельница включает корпус 1 с загрузочным патрубком 2.15 Внутрикорпуса расположен ротор 3, нацилиндрической поверхности которогоустановлены винтовые ножи 4 с правой и левой спиралью. На внутреннейповерхности корпуса через сменную 20 пластину 5 закреплен противорежущийэлемент 6 с криволинейной рабочейповерхностью. Он имеет режущие кромки 7, между которыми выполнены сквозные окна 8, разделнные поперечны ми ребрами 9. В нижней части корпусарасположен разгрузочный патрубок.Мельница работает следующим об,разом.Измельчаемое сырье загружают впатрубок 2Затем оно перемещаетсяв рабочую зону измельчителя - между противорежущнм...

Дробилка

Загрузка...

Номер патента: 997806

Опубликовано: 23.02.1983

Авторы: Рыбаков, Литинецкий

МПК: B02C 18/14

Метки: дробилка

...пластинчатые элементы с центральными отверстиями, фиксируете посредством стержня, а. поворотная гребенка с обеих сторон выполнена с зубьями.Ча фиг.1 изображена дробилка, общий вид; на фиг.2 - разрез А-А на фиг.1. Дробилка содержит корпус 1, вкотором горизонтально расположенротор, выполненный в виде вала 2 срадиальными отверстиями 3, в которыхрасположены пластинчатые элементы 4,фиксируемые в радиальном направлениистержнем 5, продетым сквозь центральные отверстия б.Поворотная гребенка 7 установлена на .оси 8, и выполнена с зубьями 9с обеих сторонДля замены изношенных пластинчатых, элементов валка необходимо снять крьвку 10, вынуть стержень 5, после чегопластинчатые элементы 4 свободно вы-,нимаются в радиальном направлении.Для...

Устройство для измельчения пластических масс с твердыми включениями

Загрузка...

Номер патента: 997807

Опубликовано: 23.02.1983

Авторы: Жубрид, Лозинский, Паламарь, Шиманский

МПК: B02C 18/16

Метки: пластических, включениями, твердыми, масс, измельчения

...отверстии которого горизонтально распо ложены друг над другом неподвижныерабочие органы - ножи, а подвижныерабочие органы состоят из двух вертикально расположенных дисков, между,.которыми смонтированы ножи, взаимодействующие с неподвижными ножаминеподвижного рабочего органа, пркче 4подвижный рабочий орган может бытьснабжен рамой, связанной посредствоэвинта с подающим приспособлением.На чертеже представлено устройство, общий вид.Устройство включает подающее пркспособление 1. В выходном отверстикприспособления смонтированы иепод"вижные ножи 2,которые расположены997807 КИПИ Заказ 998/10 Тираж 620 Подписно илиал ППП фПатентф,г.ужгород,уд.Проектная горизонтально друг над другом с зазором 30-50 мм, На горизонтальном валу 3, вращающемся...

Электромагнитная установка для измельчения горных пород

Загрузка...

Номер патента: 997808

Опубликовано: 23.02.1983

Авторы: Гагауз, Переверзов

МПК: B02C 19/18

Метки: электромагнитная, измельчения, горных, пород

...части съемнойколбы 4 имеются кольцевые выточкипод прокладки 8, выполненные извакуумной резины. Между направляющими дисками 2 и 3 закреплена концентрично колбе 4 электромагнитная катушка 9, пркводящая в движение рабочий элемент 10.Основание 1 установки выпопненов виде фланца со стаканом под съемную колбу 4, На кольцевом выступе,образующем стакан, имеются центри- ЗОрующие винты 11 для установки колбы 4соасно с электромагнктной катушкой 9и же(ткого закрепления колбы в рабочем положении. Б основании имеетсякольцевая полость2, которая череззмеевик 13 соединена с источникомохлаждающей жл 1(КОСУН, например, воды,ЭлектРОмаг ни;нс 1 Я катУ:кав вкде кольца установлена над аснованием 1 на немагнитных спорах 14корпуса в верхней его части,...

Помольная установка

Загрузка...

Номер патента: 997809

Опубликовано: 23.02.1983

Авторы: Пронин, Косогорова, Тарасов

МПК: B02C 21/00

Метки: помольная

...лопатками мельницы-вентилятора, а также соединен посредством патрубка с газоходом отвода готовой пыли.Такое выполнение помольной ус,тановки позволяет часть сушильного агента направить противоточно движению топлива для сепарации и отделения готовой пыли в восходящем потоке газов, Сброс отделенной пыли осуществляется за инерционный сепаратор, сопротивление которого достаточно велико, чтобы обеспечить необ 997809ходимую разность давлений для перетока газов.На фиг." изображена установка, общий вид; на фиг.2 - схема подвода топлива и сушильного агента.Помольная установка состоит из:) мельницы-вентилятора 1, инерционного сепаратора 2 с твчкой возврата, трубопроводов подвода топлива 3 и сушильного агента 4, сбросного газо- хода 5 готовой...

Дробильно-сортировочный агрегат

Загрузка...

Номер патента: 997810

Опубликовано: 23.02.1983

Авторы: Федоров, Воротеляк, Литвинов, Марков, Кузаков, Петров

МПК: B02C 21/02

Метки: дробильно-сортировочный, агрегат

...регулируемые по уг лу и направлению наклона отбойные экраны 11, лоток 12 возврата промежуточного продукта, лоток 13 отвода мелочи и напорноподающее приспособление 14, например гусеничный ход с приводом.Дробильно-сортировочный агрегат работает следующим образом.Приемный лоток 1 внедряют в навал рудной массы с помощью напорно-подающего приспособления 14. При Этом рудная масса поступает на перфориро ванную рабочую поверхность 2, по которой за счет направленных колебаний, создаваемых виброприводом 3, материал движется по наклону вверх к выводному лотку 9. В камере 5 системой 4 подачи воздуха повышенного давления обеспечивают повышенное давление воздуха, которое поддерживается за счет зазоров между нижней частью диагональных перегородок б и...

Способ извлечения радиолярий из кремнистых пород

Загрузка...

Номер патента: 997811

Опубликовано: 23.02.1983

Авторы: Алиюлла, Аббасов, Азизбекова

МПК: B02C 23/18

Метки: пород, кремнистых, радиолярий, извлечения

...несильной струей теплой воды.Затем осадок высушивается. Из высушенного осадка под бинокулярныммикроскопом отбираются раковинырадиолярий.Для окончательного очищения,скелетов раковин осадок с радиоляриями можно прокипятить в слабом растворе соляной или серной кислоты.10 Эксперименты, проводимые в различных условиях при комнатной температуре, в холодильнике и т.п.)показали, что для разрыхления эас 15тываюцего осадка нанбялее оптимальным является холодильная установка,так как создавая р экий перепадтемпературы от 25 С к 0 -4 фСчередование нагрева и резкого охлаждения - мы ускоряем трещиноватостьпород, что, в свою очередь, ведет квыделению целых раковин.В таблице представлен выход исохранность раковин,Химический реактив10-15 25-30 Плавиковая...

Способ автоматического управления дробильным комплексом

Загрузка...

Номер патента: 997812

Опубликовано: 23.02.1983

Авторы: Марасанов, Винтовкин, Попов, Курганов

МПК: B02C 25/00

Метки: комплексом, дробильным

...и.".,.а(" РсС 131 а( ОваНИЯ ПО МОЩНОСТИ ДРО"бЛ(к:. МЕЛКОГО дробЛЕНИЯ ПОВЫШаЕт ПрО)1 . н ;тель нСТЬ КОМПЛеКСа г Так Как.: э вояе:" независимо от максимальныхИ )гН(малс НЫХ, НаЧЕНИй РаССОГЛаСОВас-:я пс моцности Обеспечить мгксималь, ю и;)онз водитель ность каждой дроб.Ки и тем самым ) водить весь компекс в состояние устойчивого равнове:ля с наивысшей производительностью, 991812ветственна увеличение, постоянное значение и уменьшение управляющих воздействий. 0 После запуска драбильнага комплекса система оказывалась в состоянии 1, т.е. абе дробилки были не загружены, при этом происходило увелиЧение подачи исходного материалав дробилку среднего дробления. Увеличение подачи происходило да техпор, пока загрузка хотя бы однойили одновременна...

Бронефутеровка шаровых и трубных мельниц

Загрузка...

Номер патента: 1000102

Опубликовано: 28.02.1983

Авторы: Воронин, Лебедев, Бочевер, Пироцкий, Юшин, Кузнецов, Щенников

МПК: B02C 17/22

Метки: мельниц, шаровых, трубных, бронефутеровка

...достигается тем, что в бронефутеровке шаровых и трубных мельниц, включающей элементы Т-, образного профиля и сортового прока та различной высоты, продольную закладную деталь и болт крепления, торцы прокатных элементов на продольном стыке выполнены с прорезями и сопрягаемыми выступами, причем в поперечном пазу, образованном смежными элементами, смонтирован цилиндрический бандаж.На фиг. 1 представлена мельница, продольный разрез на фиг. 2 - то же, разрез А-А на фиг. 1; на фиг. 3 разрез Б-Б на фиг. 1 (продольный стык прокатных элементов.).Бронефутеровка состоит из элементов 1 Т-образного профиля, уложенных по образующей корпуса мельницы 2,закладных деталей 3 и болтов 4. Торцы прокатных элементов на продольном стыке выполнены с прорезями 5 и...

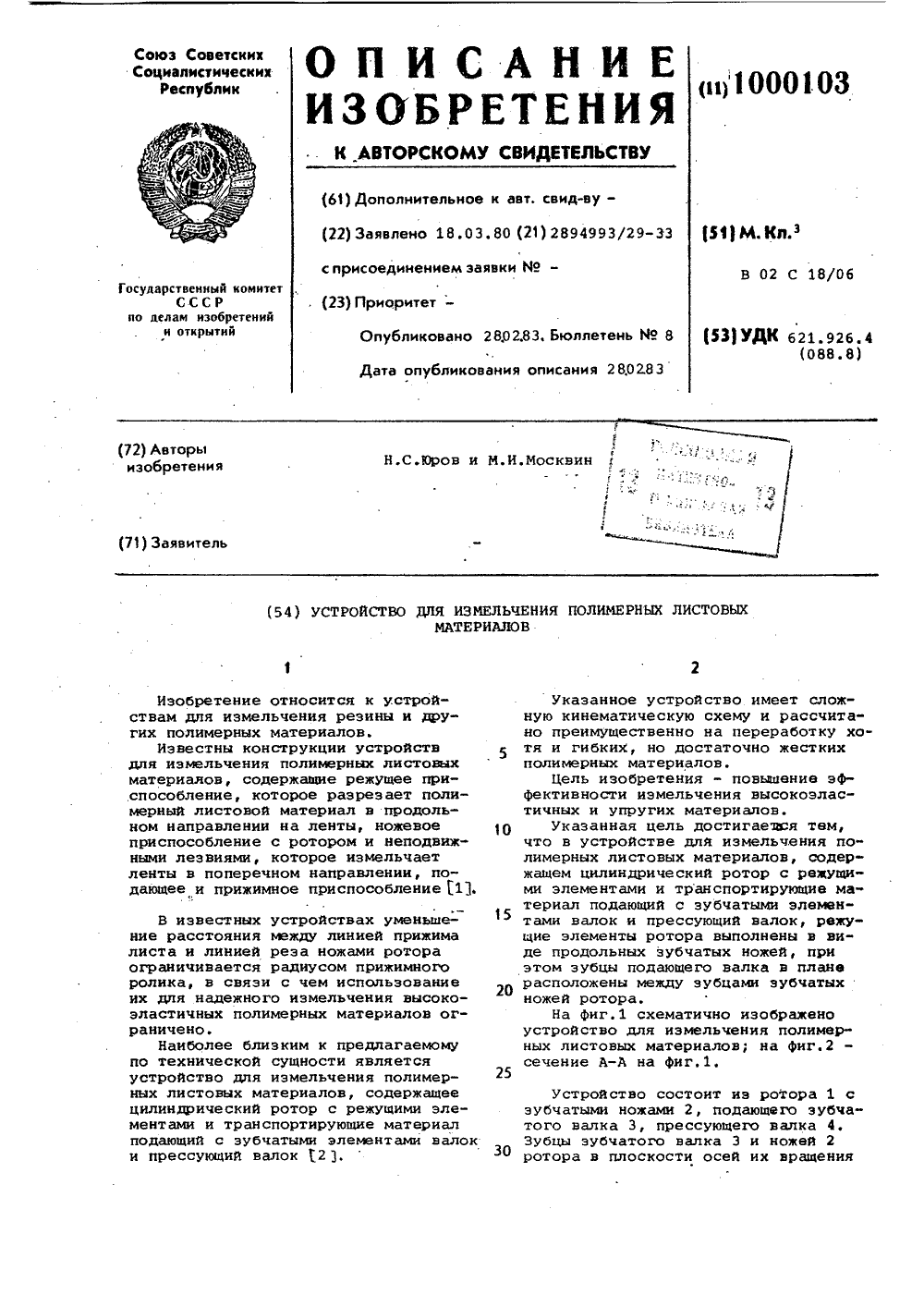

Устройство для измельчения полимерных листовых материалов

Загрузка...

Номер патента: 1000103

Опубликовано: 28.02.1983

Авторы: Юров, Москвин

МПК: B02C 18/06

Метки: полимерных, измельчения, листовых

...кинематическую схему и рассчитано преимущественно на переработку хо тя и гибкиХ, но достаточно жестких полимерных материалов.Цель изобретения - повышение эффективности измельчения высокоэластичных и упругих материалов.Указанная цель достигаежя тем, что в устройстве для измельчения полимерных листовых материалов, содержащем цилиндрический ротор с режущими элементами и транспортирующие материал подающий с зубчатыми элементами валок н прессующий валок, режущие элементы ротора выполнены в виде продольных зубчатых ножей, при этом зубцы подающего валка в плане расположены между зубцами зубчатых ножей ротора.На фиг. 1 схеустройство для иных листовых матсечение А-А на ф1000103 Формула изобретения 1. Патент Японии кл. 72 А 4, 1978.2. Патент...

Устройство для активации строительных смесей

Загрузка...

Номер патента: 1000104

Опубликовано: 28.02.1983

Авторы: Удачкин, Муха, Опекунов

МПК: B02C 19/18

Метки: активации, смесей, строительных

...разрядник.Кроме того, задержка между формирующим и основным разрядами составляет 2-10 "3 с, а время разряда 1 3 10 1 с, 45 то плазма формирующего разряда практически мгновенно истекает в рабочий разрядник, т.е. уже первый формирующий разряд инициирует первый же основной разряд. 50Известно, что процесс образования высоковольтного разряда в жидкости состоит из трех этапов: начало пробоя - стадия инициирования, стадия формирования разряда и стадия переда чи энергии плазмы непосредственно окружающей среде. В нашем случае, тонкую струю ионизированного газа необходимо рассматривать как проводник, соединяющий рабочие электроды. Согласно теории процесс взрыва проводника состоит в следующем: в момент замыкания цепи разрядного контура через...

Способ управления процессом помола в барабанной мельнице

Загрузка...

Номер патента: 1000105

Опубликовано: 28.02.1983

Авторы: Кандыбей, Вердиян, Филиппова

МПК: B02C 25/00

Метки: помола, барабанной, процессом, мельнице

...мельнице с параллельно включенной пилотной мельницей,включающий измерение удельного расхода электроэнергии и изменение регулирующих параметров обеих мельниц. В этом способе изменение загрузки основной мельницы осуществляют путем стабилизации разности удельных энергозатрат обеих мельниц 2 3.Недостаток данного способа заключается в его сложности, а также в том, что не обеспечивается надежность и качество управления процессом помола, так как не учитывается структура потока материала в мельнице.Цель изобретения - повышение. качества управления.Поставленная цель достигается тем, что согласно способу управления процессом помола в барабанной мельнице с параллельно включенной пилотной мельницей, включающему измерение удельного расхода...

Конусная инерционная дробилка

Загрузка...

Номер патента: 1001996

Опубликовано: 07.03.1983

Авторы: Иванов, Черкасский, Зарогатский, Митрофанов

МПК: B02C 2/02

Метки: конусная, дробилка, инерционная

...упрощение конструкции и снижение установочной высотыдробилки,Указанная пель достигается тем, чтов конусной инерционной дробилке, содержвшей станину, на которой установленкорпус с наружным конусом, размещенныйв корпусе на сферической опоре внутренний конус, закрепленный на валу внутреннего конуса посредством подшипника дебаланс, имеющий приводной шаровойшпиндель с верхней и нижней обоймами иопорную пяту с подпятником на корпусе,пята дебвланса выполнена в виде втулкии смонтирована на верхней обойме шаро 25вого шпинделя с возможностью вращенияотносительно нее,Это позволяет исключить из. конструкции второй шаровой шпиндель или компенсационную муфту, снизив тем самымус твновочную высоту машины.На чертеже схематично показана конуснвя...

Конусная инерционная дробилка

Загрузка...

Номер патента: 1001997

Опубликовано: 07.03.1983

Авторы: Зарогатский, Черкасский, Митрофанов, Иванов

МПК: B02C 2/02

Метки: конусная, дробилка, инерционная

...дробилке с диаметром корпуса 1750 мм снижение высоты здания дробильного отделения на 1 метр позволит снизить капитальные затраты на его строительство на 20 тыс. руб,Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР о % 596280, кл, В 02 С 2/04, 1970. 2, Авторское свидетельство СССР3 10019ально упорном подшипнике корпуса, приэтом пята подшипника жестко звфеплена на промежуточном валу. Для соединения двигателя с промежуточным валом,совершающих: колебания вместе. с корпусом, используется дополнительный шаровой шпиндель или компенсационная муфта, что усложняет конструкцию и увеличивает ее установочную высоту.Цель настоящего изобретения - упрощение конструкции и снижение установочной высоты...

Распределитель питания конусной дробилки

Загрузка...

Номер патента: 1001998

Опубликовано: 07.03.1983

Авторы: Рудин, Зарогатский, Туркин, Шульц, Федоров

МПК: B02C 2/10

Метки: распределитель, дробилки, питания, конусной

...изобретения является повышениесрока службы воронки и стабильности процесса загрузки.Укаэанная цель достигается тем, .что в распределителе питания кодробилки, содержащем распределите"Иатентф, г, Проектная, 4 филиал ППУжгород, ул 3 1001998 4воронку с дном и боковым разгрузочным Такое решение позволяет увеличитьокном, а также привод, воронка снабжена межремонтные сроки в 2-3 раза и темлотком, расположенным под ее пном с самым снизить эксплуатационные расходы,воэможностью поступательного перемеще- дробильного цеха на 3%, а также сокрания посредством связанного с ним вин-тить простои оборудования на 2-5%,Применительно к цеху производительНа чертиже схема 1 ично изображен постыл 12 миллионов тонн руды в год,распределитель питания конусной...

Мелющее тело

Загрузка...

Номер патента: 1001999

Опубликовано: 07.03.1983

Авторы: Коноплин, Зарогатский, Файдель, Аврахов

МПК: B02C 17/20

Метки: мелющее, тело

...мелющем теле для барабанноймельницы, имеющем форму стеркня, по дний на 1/5-1/6 его длины выпол3 10019 нен коническим, с углом наклона образующей конуса к осн стержня 8-12 .На фнг. 1 показано мелющее тело в виде стержня; на фнг. 2 - взаимное положение стержней в мелющей среде,Мелющее тело содержит цилиндрическую часть 1, переходящую на 1/5-1/6 . своей длины в конический хвостовнк 2, образующая конуса которого наклонена к оси стержня под углом 8-12, соФ ответствующим требуемому углу захвата куска, исключающему выдавливание его в обратном направлении.Мелющая среда, составленная нз стержней, работает следующим образом. 15Мепощие стержни размещают внутри мельницы коническими хвостовиками в сторону загрузочной части, поэтому исходный материал...

Самоходная сортировочная установка

Загрузка...

Номер патента: 1002000

Опубликовано: 07.03.1983

Автор: Литвинов

МПК: B02C 21/00

Метки: сортировочная, самоходная

...Од-новременно при повороте заслонки 23рычаг 27 проходит около переключате-ля 28 и включает вращение роторного питателягрохота 10,По мере выработки исходного материа.ла из бункера 1 горная масса в бункере1 оседает все ниже и наступает момент,1когда остается материал только в приям 2000 ,4 5 3015 20 25303545 50 55 ке 3, а следовательно, подпора исходным материалом на поворотную заслонку 23 ке будет, и она имеет возможность под действием силы Р балласта 25 опять поворачиваться по часовой стрелке относительно шарнира внутрь бункера 1 на угол о и попутно рычагом 27 выключить переключатель 28 на остановку вращения роторного питателя-грохота 10, Но в этом случае в приямке 3 над роторным питателем-грохотом останется не выработанный материал-...

Дисковая мельница

Загрузка...

Номер патента: 1003888

Опубликовано: 15.03.1983

Авторы: Клещев, Ткачев, Рахматуллин, Каримов

МПК: B02C 7/08

Метки: дисковая, мельница

...соответственно 6 и 7 через 36ос уклоном 14-18 к периферийным эо5 1003поверхности Р нв периферийной зоне )по одну сторону относительно оси рвадивльных канавок 6 под углом ф = 45выполнены канавки 10 фрезой диаметром6 мм с глубиной, 1 мм, направленныев сторону, противоположную вращениюнижнего диска 4, и являющиеся продмжением радиальных канавок 6 центральной зоны В.Угол , под которым выполнены 10канавки 10 на верхнем неподвижномдиске 3 относительно ссей радиальных.. канавок 6 превышает углы ОС= 5-40,под которыми выполнены канавки 8 и 9Фна соосно установленном нижнем вращающемся диске 4 относительно аналогичных:осей радиальных канавок 7 на 3-12 .Это необходимо для того в процессеработы мельницы, чтобы канавки периферийной эоны...

Мельница для тонкого измельчения

Загрузка...

Номер патента: 1003889

Опубликовано: 15.03.1983

Авторы: Брыльков, Карпин

МПК: B02C 13/04

Метки: мельница, тонкого, измельчения

...датчиком уровня измельченного материала.При этом сопло форсунки может бытьвыполнено с боковыми отверстиями дляподачи сжатого воздуха в полость, конуса,На чертеже изображена мельница сразрезом по разгрузочному устройству,общий вид,Мельница включает камеру измельчения 1, ротор с билами и крыльчаткой2, воздухозаборник 3, сетчатую перегородку 4, бункер для подачи материала5, циклон 6 для отделения тонкомолотого продукта - порошка от вихревоговоздушного потока, устройство 7 для разгрузки порошка.Устройство разгрузки порошка включает герметичный бункер 8, смеситель 40ную камеру 9, выполненную в виде конусас окнами 10 для забора порошка, выходкоторой, соединен с концом транспортирующей трубы пневмоподъемника 11, форсунку 12 для подачи...

Шаровая мельница

Загрузка...

Номер патента: 1003890

Опубликовано: 15.03.1983

Авторы: Мизонов, Егоров, Ушаков, Гришин

МПК: B02C 15/10

Метки: шаровая, мельница

...Мшарниров или плоских пружин.На фиг. 1 показана мельница, вертикальный разрез; на фиг, 2 - то же, ваксонометрии; на фиг. 3 - подвижное соединение прижимного кольца в виде цилщ дрических шарниров;на фиг, 4 - то же,в виде плоских пружин,Мельница содержит корпус 1, размольный стол 2, шары 3, дополнительноеприжимное кольцо 4 с подвижными сое- Зрдинениями его частей 5 стержни 6 супругими элементами 7, основное прижимное кольцо 8, закрепленное гироскопически относительно колец 9 и 10,пружины нагружения 11 и упоры 12,Подвижные соединения 5 выполнены ввиде цилиндрических шарниров (фиг. 3)или плоских пружин (фиг.4).Мельница работает следующим образом.4 фРазмалываемый материал подаетсячерез корпус 1 на вращающийся размольный стол...

Мешалка для мельницы с шаровой мелющей загрузкой

Загрузка...

Номер патента: 1003891

Опубликовано: 15.03.1983

Авторы: Тузов, Зайцев, Юматов

МПК: B02C 17/16

Метки: мельницы, мелющей, загрузкой, шаровой, мешалка

...в зависимости от количества загружаемого порошка сокращается в 1,75-2,5 раза, а расход электроэнергии, приходящейся на 1 кг измельченного порошка,.( уменьшается в 1,6 раза. 3 10038Поставленная цель достигается тем,что в мешалке для мельницы с шаровоймелющей зврруэкой и вертикальной цилиндрической раэмольной камерой, содержащейпоярусно закрепленные на вертикальномвалу перемешиваюшие пилиндрическиестержни, часть каждого из перемешиваю.щих стержней по его длине,со стороны,примыкающей к валу, выполнена с коническим утолщением, болыцее основание 16которого сопряжено с поверхностью вала.При этом длина конического утолщения может быть равна половине длиныстержня.На фиг. 1 схематически показана 5мельница с шаровой мелющей загрузкой;на фиг, 2...

Загрузочная торцовая стенка барабанной мельницы

Загрузка...

Номер патента: 1003892

Опубликовано: 15.03.1983

Автор: Артеменко

МПК: B02C 17/18

Метки: мельницы, торцовая, барабанной, загрузочная, стенка

...измельченияматериала содержит обечайку 1, торцовые стенки 2, которые в корневомсечении выполнены из конусообразныхдисков 3, скрепленных между фланцемопорной цапфы 4 и упорным кольцом 5болтами 6 и гайками 7, Между стенкой2 и конусообразным диском 3 установлены уплотняюшие элементы 8,Пакет дисков 3 воспринимает толькоизгибаюшие моменты, имеющие значительные величины в корневом сечении.Диски 2 и 3 выполнены с некоторойразницей в конусности, что позволяетпредварительно нагрузить крайние составляющие пакета и тем самым придать не, обходимую жесткость конструкции, Приэтом диски 3 оказывают. давление внешними кромками на составляюшие пакета,Соответствуюшим выбором параметра можно значительно разгрузить диск 2 отизгибаюших моментов как...

Футеровка барабанной мельницы

Загрузка...

Номер патента: 1003893

Опубликовано: 15.03.1983

Авторы: Соколюк, Тункин, Губский

МПК: B02C 17/22

Метки: барабанной, мельницы, футеровка

...образукацими настыквх,.паэы, и расположенных в этихпазах фигурных резиновых полос стренним продольным пазом и установленной в нем металлической планкой с болтовым креплением к корпусу, металлическая планка выполнена в виде. желоба спродольными концевыми вырезами, снаб 3 1003женного вильчвтыми фиксаторами, охва"пяваквцими головки крепежных болтов.На фиг. 1 изображена барабаннаямельница, поперечный разрез; на фиг. 2 узел на фиг. 1; на фиг, 3 - фигурнаярезиновая полоса, продольный разрез;на фиг, 4 - металлическая планкавидсверху; на фиг. 5 - вильчатый фиксатор,вид сверху,Футеровка состпит из износ остойких 30элементов 1 с продольными скосами 2,фигурных резиновых полос 3, металлической планки 4 с продольными концевыми вырезами 5,...

Способ сухого тонкого измельчения твердых материалов и помольная установка для сухого тонкого измельчения твердых материалов

Загрузка...

Номер патента: 1003894

Опубликовано: 15.03.1983

Авторы: Николаев, Ляховой, Новиков, Кудрявцев, Судьбина

МПК: B02C 19/00

Метки: помольная, измельчения, тонкого, сухого, твердых

...материала при увеличении степени гомогенности подлежащего сепарации гезоматериального потока. Вследствие этого увеличивается производитель ность мельницы при сокращении транспорт ных затрат. На фиг. 1 представлена схема помольной установки с вентилируемой мельницей для реализации предлагаемого способа; на фиг. 2 - конечный участок разгрузочного газохода мельницы вместе с сепаратором и узлом распределения потоков крупки е бВ установку входят вентилируемая мельница 1 с приводом 2, входным 3 и выходным 4 патрубками, бункер 5 подлежащего измельчению материала, пита- гель дозатор 6, разгрузочный газоход 7, проходной сепаратор 8 с внутренним 9 и внешним 10 конусами, циклонный пылеосадитель 11, мельничный вентилятор 12, система...

Сепарационное устройство струйной мельницы

Загрузка...

Номер патента: 1003895

Опубликовано: 15.03.1983

Авторы: Николаев, Акунов, Жарко, Кузьмин

МПК: B02C 19/06

Метки: мельницы, сепарационное, струйной

...образом.Измельченный материал подается в камеру 1 предварительного разделения по входному пагрубку 2. При входе в каме 4 ру 1 скорость частиц материала гасится при ударе об отражатель 3. Скорость газового потока также уменьшается вследствие резкого увеличения площади . поперечного сечения камеры 1 по сравне- ф нию с патрубком 2, Таким образом, наиболее крупные частицы материала не могуг быть вынесены потоком из камеры 1 предварительного разделения и выпадают в течки отвода крупки 4, возвращаясь фф на домол,Скорость газа в камере 1 выбирается "гакой, чтобы транспортировать части 895 4пы, близкие по размеру к готовому проФдукгу, например для цемента - 200300 мкм, Эги частицы подхватываютсяпотоком газа и выносятся в корпус 5,и иогором...

Гидроударная дробилка

Загрузка...

Номер патента: 1003896

Опубликовано: 15.03.1983

Авторы: Дядькин, Сташкевич, Богусловский

МПК: B02C 19/06

Метки: дробилка, гидроударная

...разрез; на фиг. 2 3 1003разрез А-А на фиг. 1; на фиг. 3 - раэрез Б-Б на фиг, 1.Гидроударная дробилка состоит иэ корпуса 1, ротора с лопастями 2 с футеровочными плитами 3, установленного на оси 54 системы подачи энергоносителя 8 ссоплами 6, установленными на ч"орцовыхстенках 7 корпуса, рабочих камер 8,загрузочной течки 9, и разгрузочной течки 10 с нижней стенкой 11, 161 идроударная дробилка работает следующим образом,Материал, подаваемый через загрузочнуютечку 9, попадает в одну из рабочих камер 8, расположенных между лопастями2, где подвергается действию противоположно направленных струй воды, выходящих из сопел 6.При этом куски материала разрушаются в результате непосредственного воз фдействия струи высокого давления, взаимных...

Установка для активации цементного теста

Загрузка...

Номер патента: 1003897

Опубликовано: 15.03.1983

Авторы: Гвоздев, Муха, Жиленко

МПК: B02C 19/18

Метки: теста, активации, цементного

...45 , к продольной оси электрода 2. Стенки рабочей камеры 5 выполнены из абраэивно устойчивого материала. Камера 5 соединена с патрубком 6 для выхода суспензии. В стенках камеры диспергирования впрессованы бессиловые соленоиды 7, соединенные с генератором импульсов тока 8. Суспензия подается в камеры диспергирования через патрубок 9 и каналы 10. Электродная система подключена к гене ратору 11 причем на электрод 2 подается положительный потенциал, а корпус устройства включен в общий с генерато 55 ром 11 контур заземления.Угол наклона продольной оси соленоидов к продольной оси положительно заряженного электрода в 45 выбран аи со- здания вдоль продольной оси камеры диспергщования градиента вектора магнитной индукции с целью формирования...

Установка для измельчения замороженных продуктов

Загрузка...

Номер патента: 1003898

Опубликовано: 15.03.1983

Авторы: Ниценко, Каухчешвили, Волобуев, Сницар, Никитин, Ивашов, Илюхин, Лимонов, Бабакин, Орловский

МПК: B02C 21/00

Метки: замороженных, измельчения, продуктов

...3 большедиаметра ротора размольного аппарата 2и соответственно ротора размольногоаппарата 4, чем 3. С увеличением диаметра ротора увеличивается скоростьдвижения молотков и соответственно работа разрушения. Таким образом, дробилка позволяет измельчать крупныекуски мясокостного сырья до строгозаданных размеров. Для сокращения теплопритоков в камеру 1 электродвигатель15 вынесен эа пределы изоляции камеры,Такая компактная конструкция дробилки позволяет высокопроизводительно сзаданным размером измельчать сырье. езмольного тпвратв выполнено кз смене,а цланок, между которыми смонтированы прокладки, при этом разность высот рядом расположенных планок не превыша ет толщины прокладок. 5На фиг, 1 схематичесжи изображена установка; на фиг, 2...

Устройство для дробления негабарита

Загрузка...

Номер патента: 1003899

Опубликовано: 15.03.1983

Авторы: Петров, Воротеляк

МПК: B02C 21/00

Метки: негабарита, дробления

...шарнирного двухзвенникв черезшарниры 9 соединены с упорными выступами рычагов 2 и между собой соединены шарниром в виде монтажной оси 10,которая помещена в пазу 7 направляющей рамки 6. Привод 11 домкрата закреплен не шарнире 12.Работает устройство для дроблениянегаберита следующим образом,Подлежащие дроблению негабаритныекуски горной породы 13 подают на учас- .ток, расположенный между рабочими органами как показано на схеме, затемвключают привод 11, Вращением упорной гайки винтового домкрата 4 тянутупорную направляющую рамку 6 вверх,и нижней честью направляющего паза 7через монтажную ось 10 средний шарнирраспорных тяг 8 перемещается вверх,разводя верхние части тяг 8 и черезшарниры 9 разводит рычаги 2 ударныхорганов в стороны до...

Помольно-сушильная установка

Загрузка...

Номер патента: 1003900

Опубликовано: 15.03.1983

Авторы: Усиков, Чуевский

МПК: B02C 21/00

Метки: помольно-сушильная

...трубопровод горячего воздуха.На чертеже изображена помольно-сушильная установка,П омОльно-сушильная установка Включает бункер сырого угля 1, течку 2. подачи влажного топлива, трубу-сушилку 3,трубопровод 4 подачи горячего воздуха,мельницу 5, сепаратор 6, пылевоэдухопроводы 7 и 8, течку 9 крупки с мигалкой10, течку 11 подсушенного угля с дополнительной мигалкой 12 и трубопровод13 подачи высокотемпературных газов.Помольно- сушильная установка работаетследующим образом. 25Из бункера сырого угля 1 влажноетопливо по течке 2 поступает в трубусушилку 3 для предварительной подсушки. В трубу-сушилку ниже ввода Влажного топлива по трубопроводу 4 поступаетгорячий воздух .из воздухоподогревателя котла, Предварительная подсушка топлива в...
