B01D — Разделение

Страница 110

Способ хроматографического разделения веществ

Загрузка...

Номер патента: 331800

Опубликовано: 01.01.1972

Автор: Карасев

МПК: B01D 15/08, G01N 30/00

Метки: веществ, разделения, хроматографического

...элюированпя показано сплошной инепрерывной стрелками соответственно. Прп этом возможны два случая, изображенные на схемах 1 а и 1 б. В первом случае промывание в плоскостях С - С и 0 - 0 производится одним и тем же элюентом. Во втором случае в промывке участвуют разные элюенты, обеспечивающие различное отношение подвижностей компонент А и В в разных плоскостях.Как видно из фиг. 1, во втором случае смесь разделяется, и компоненты А и В могут непрерывно отбираться на выходе хроматографического прибора. Процесс разделения компонент, аналогичный одной ступени предлагае мого способа, осуществляется в двумерной бумажной хроматографии для улучшения раз деления веществ. Однако метод двумерной бумажной хроматографии не используется для...

Способ газо-хроматографи ч некого разделенияfv “gt; amp; •”• •”-ч., . -: ; . 1ш:

Загрузка...

Номер патента: 331801

Опубликовано: 01.01.1972

Авторы: Бельфер, Гавричев

МПК: B01D 15/08, G01N 30/34

Метки: разделенияfv, газо-хроматографи, ч•

...которых отличаются от содержания этих компонентов В равновесной газовой фазе колонки,Жаркова Корректор Е. Усова Составп гель Л. Редактор Б. федотов Заказ 927,3 Изд. М. 408 Тирагк 48 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Ссветс Министров СССРМоскв"., Ж, Раушская наб., д. 415 Типография, пр, Сапунова, 2 нентов жидкой фазы содержание ее в колонке начинает уменьшаться. Если при этом состав равновесной газовой фазы отличается отсостава жидкости, то в колонке происходитотносительное обогащение жидкой фазы менее летучими компоентами, Для стабилизации содержания какого-либо компонентажидкой фазы поток газа-носителя можно насыщать парами этого компонента соответственно его парциальному давлению в равновесной газовой фазе...

Устройство для отбора пульпы из седиментатора

Загрузка...

Номер патента: 331802

Опубликовано: 01.01.1972

Авторы: Жданов, Ахметшина

МПК: B01D 21/00

Метки: пульпы, седиментатора, отбора

...попадания крупных частиц в пробу и обеспечивает надежность устройства в работе.На чертеже изображено предлагаемое устройство.Оно содержит трубу 1, проходящую через дно седиментатора. Для создания герметичности на выходе трубы из седиментатора к его дну крепится сальниковое устройство 2. Труба 1 жестко связана с винтовой парой 8, гайка которой получает вращательное движение от электродвигателя 4 через редуктор 5. Корпус подшипника, в котором укреплена гайка, жестко скреплен с рамой седиментатора. При вращении гайки винт, а с ним и труба могут опускаться или подниматься. В исходном состоянии седиментатор заполнен пульпой до датчика уровня б. Труба 1 своим приливом нажимает на концевой выключатель 7.Устройство работает следующим образом....

Дисково-пакетный фильтришпш-1рб1ш1пвт

Загрузка...

Номер патента: 331803

Опубликовано: 01.01.1972

Авторы: Ливада, Ратнер, Курганский, Николаевский, Янкилевич, Семенов, Егоров

МПК: B01D 25/26

Метки: дисково-пакетный, фильтришпш-1рб1ш1пвт

...делящьца на поьтрата. Недостатком известного фильтгромоздкая и металлоемкаявключающая корпус фильтра, ашое количество дисков, чередуютами с фильтровальными перегор 5 На фиг. 1 представлен предлагаемыйфильтр, продольный разрез; на фиг. 2 - разрез по А - А фиг. 1.Фильтр содержит головку 1 с входным 2 ивыходным 8 отверстиями. Головка соединена 0 при помощи стяжной шпильки 4 с пакетомфильгрующих элементов б, герметизируемым снизу крышкой б.Каждый фильтрующий элемент выполнен ввиде кольца из термопластичного материала, 5 с расположенными друг над другом проушиной 7 и наплавом 8 со сквозным отверстием 9, между которыми запрессована фильтровальная перегородка 10, выполненная из фильтрующей основы и дренажной опоры.О Исходная жидкость...

Всегсоюзная гнлю-техшщщй1-т п iterty а xjii-: ьмдфильтр

Загрузка...

Номер патента: 331804

Опубликовано: 01.01.1972

Авторы: Отработанных, Мартазйн, Автомоторный, Центральный, Соколов, Киселев, Васильев, Брай, Всесоюзна, Фомина, Новоселов, Григорьев

МПК: B01D 27/06

Метки: xjii, гнлю-техшщщй1-т, ьмдфильтр, iterty, всегсоюзная

...фильтрующего элемента; на фиг. 4 - фильтр в собранном виде.Бумажная лента 1 складывается по длине из полосы фильтровальной бумаги таким образом, что ее поперечному сечению придается, например, профиль трех встречных сопряженных складок; двух узких - 2 и одной ш,ирокой 8, Между встречными складками образован по оси ленты канал 4 для отвода очищенной жидкости.Продольное уплотнение ленты осуществляется загибом несопряженных краев стенок широкой складки 3 в ведерный шов 5. Торцовое уплотнение 6 производится одинарнымподгибом торцов ленты металлическимискрепками 7.Продольное и торцовое уплотнения служатдля предотвращения попадания неочищеннойжидкости во внутреннюю полость ленты.По продольной оси ленты с определенныминтервалом...

Способ очистки реакционных газоввсесоюзнаяьашшо-шесш» библютгка i. l-. –

Загрузка...

Номер патента: 331805

Опубликовано: 01.01.1972

Авторы: Энглин, Квадратов, Новиков, Левипский, Зюбанов, Трегер, Светланов, Коринько, Докукин, Дорошенко, Атасов

МПК: B01D 53/14

Метки: газоввсесоюзнаяьашшо-шесш», реакционных, библютгка

...количеством очищенной соляной кислоты. Реакццоншяй газиз аппаратов гидрохлорирования поступает вабсорбциоцную колонну, орошаемую циркулирующей концентрированной соляной кислотой (28 - 32%) при температуре 0 - 40 С, апосле брызгоуловителя - на абсорбцию хлористого водорода с получением очищенной отсулемы соляной кислоты.Циркулирующая в первой колонне солянаякислота после колонны абсорбции проходитчерез холодильцик и насосом снова подается на орошение. Часть кислоты с содержаццемсулемы около 10 г/,г отводится ца утилизациюртути.Преимущество предложенного способа зак 5 лючается в том, что абгазная соляная кислота, получаемая в процессе синтеза винцлхлорида цз ацетилена, полностью очищен,", отсулемы.П р и м е р. Реакционный газ в...

Для абсорбционных камер

Загрузка...

Номер патента: 331806

Опубликовано: 01.01.1972

Авторы: Жирков, Прокофьев, Кузьмин, Гиленок, Ступенева, Козлов, Малых, Ошеров

МПК: B01D 53/18

Метки: абсорбционных, камер

...на него потоком ГВС, и последующего отделения мелких капель. В этом случае, существующее устройство, залитое полностью жидкостью, 20 практически исключается из работы, и жидкость в массовом количестве выносится через устройство.Предлагаемое устройство сводит к минимуму унос рабочего раствора за пределы камеры 25 путем выполнения его в виде щита, перекрывающего (условно) полностью сечение камеры, но обеспечивающего свободный проход воздуха по лабиринту между, пластинами щита, расположенными в шахматном порядке, и З 0 На чертеже изображено предлагаемое устройство, разрезы по А - А и Б - Б,Струе-каплеотбойное устройство выполнено в виде щита 1, который,прп наличии швеллеров и уголков жестко скреплен с корпусом абсорбционной камеры, и...

Способ очистки газов

Загрузка...

Номер патента: 331807

Опубликовано: 01.01.1972

Авторы: Никандров, Вулих

МПК: B01D 59/30

Метки: газов

...отверстий 2,5% от площади распределительной решетки) в режиме псевдоожи жения ионита. Для поддержания постояннойвлажности ионпта по трубке, введенной в псевдоожиженный слой, подают воду, расход которой соответствует количеству испаряющейся из ионита воды, определяемому по 1 О расходу газа и разности конечного и исходного влагосодержаний.Условия опыта: навеска ионита 59 г (в пересчете на матрицу), исходная влажность 19%, высота стационарного слоя в колонке 15 50 млт, концентрация в исходном газовом потоке: 3,5 г/лба 302, 12 г/лт Н:О, температура газа на входе в колонку 182 в 1 С, на выходе 70 С, средний расход воды 4,4 льт/лнн (73 г/м газа), скорость газового потока 20 60 нл/мин (или 0,5 лт/сек по полному нижнему сечению колонки). До...

Способ определения состава остаточных газов в электроннолучевых приборах

Загрузка...

Номер патента: 331808

Опубликовано: 01.01.1972

Авторы: Кузема, Водычко, Руткевич, Гул, Медвидь

МПК: B01D 59/44

Метки: газов, остаточных, приборах, электроннолучевых, состава

...предлагаемого способа повышается благодаря использованию особен ностей его конструкции: сетку или маскуснабжают отдельным выводом и используют в качестве коллектора, причем на этот вывод подают дополнительно отрицательный по отношению к аноду потенциал 20 - 100 в.15 Способ поясняется на примере черно-белогокинескопа с помощью прилагаемой схемы.Электроны, эмиттируемые катодом 1, в пространстве между модулятором 2 и ускоряющим электродом 3 ионизируют молекулы ос таточного газа, Напряжение ионизации находится в пределах 100 в 2 в, и постоянное напряжение на модуляторе составляет 0 - 100 в по отношению к катоду. Образовавшиеся ионы вытягиваются с помощью отри цательного потенциала 200 в и более по отношению к катоду,...

Способ концентрирования биологически активных веществ

Загрузка...

Номер патента: 332129

Опубликовано: 01.01.1972

Авторы: Родзевич, Яровенко, Добролинска, Жак

МПК: B01D 61/58, C12M 1/12

Метки: активных, веществ, концентрирования, биологически

...в третий, а первый продолжает работать только под вакуумом до нужной степени концентрирования, Концентрат сливают, промывают или заменяют мембрану и подключают к первому фильтру переток из последнего по порядку фильтра. В это время приток переключают на третий фильтр с перетоком в первый и одновременно выключают второй для обработки концентрата под вакуумом, его вывода из системы и промывки мембраны. В последующем приток вновь подключают к первому фильтру с перетоком во второй и выключают третий и т. д.Фильтрат из фильтров движется под одновременным действием давления и вакуума и поступает в сборник 4, откуда через сливной штуцер удаляется по назначению.При работе входные и выходные вентили фильтров перекрывают так, что фильтрация...

Перегонная установка непрерывного действия для получения коньячного спирта

Загрузка...

Номер патента: 332133

Опубликовано: 01.01.1972

Автор: Геворк

МПК: B01D 3/00, C12G 3/12

Метки: спирта, перегонная, непрерывного, коньячного, действия

...куба 2, и разделенный вверхней части на две зоны 27 и 28. Зона 27служит для возврата в куб части основногопогона и сообщена с верхней частью кубапатрубком 29, а зона 28 - для удаления оставшихся в барде водно-спиртовых паров хвостовых погонов на укрепляющую колонну б.Зоны образованы перегородкой 80, которая 50выполнена обогреваемой для окончательнойвыпарки спиртовых паров из барды. Сепаратор имеет патрубок 81 для вывода барды наутилизацию,Установка работает следующим образом. ыВино после подогрева и выдержки при температуре 85 - 90 С в терморезервуаре 1 насосом 17 подается в полость между цилиндрами18 и 19, где укреплен змеевик 20. Вино, перемещаясь сверху вниз, постоянно контактирует с паровой поверхностью змеевика и интенсивно кипит с...

Установка для обеспыливания воздуха

Загрузка...

Номер патента: 332295

Опубликовано: 01.01.1972

Автор: Ожегов

МПК: B01D 46/00, F04D 29/70, F24F 7/06 ...

Метки: воздуха, обеспыливания

...этом перегородка установлена с возможностью поворота относительно стенок патрубка вентилятора.Изобретение поясняется чертежом.Установка для обеспыливания воздуха имеет центробежный вентилятор 1 с входным отверстием 2 и патрубком 3, в котором установлена перегородка 4, делящая его на два отсека. Отсек 5 посредством воздуховода б соединен с устройством грубой очистки 7, а отсек 8 патрубка вентилятора при помощи воздуховода 9 соединен с устройством 10 тонкой очистки воздуха. Посредством воздуховода 11 15 Из устройства грубой очисткищенный воздух (с размером10 мк) по воздуховоду 11 пост2 О ство 10 тонкой очистки, где очптарных норм. Другая часть потшая в отсек 5, направляется впомощи воздуховода 9 поступае10 тонкой очистки, так как эт25...

Способ получения сухих быстрорастворимых молочных продуктов

Загрузка...

Номер патента: 332814

Опубликовано: 01.01.1972

Авторы: Харитонов, Всесоюзный, Липатов

МПК: A23C 9/16, B01D 1/18, A23C 1/05 ...

Метки: продуктов, быстрорастворимых, сухих, молочных

...лажнытаким ределя- частиц оиледидсу Известные способы, получения сухих быстрорастворимых молочных продуктов состоят в том, что предварительно сгущенный молочный продукт в виде отдельных пересекающихся жидкостных факелов распыляют, затем сушат и агломерируют частицы этих факелов.Предлагаемый способ отличается от известного тем, что исходный, продукт перед распылением разделяют на жирную и обезжиренную фракции, причем каждый из факелов содержит частицы одной и той же фракции.Это дает возможность повысить растворимость и стойкость готового продукта при его хранении.Приготавливают сухие молочные продукты по описываемому способу следующим образом.Предварительно сгущенный молочный продукт, например молоко, разделяют на жирную и обезжиренную...

332837

Загрузка...

Номер патента: 332837

Опубликовано: 01.01.1972

МПК: A23C 1/05, B01D 1/16

Метки: 332837

...с диском крышку и уста иовленный в пространстве между диском и крышкой набор конических, вставок, расположенных с зазорами между собой.Предлагаемое устройство позволяет предварительно разделить исходный продукт на жир О ную и обезжиренную фракции и получить таким путем агломерированный быстрорастворимый сухой продукт,Для этого в конических вставках образованы отверстия, образующие несколько верти кальных каналов для прохождения продукта в зазоры; пространство между диском и крышкой выполнено замкнутым, а в корпусах последних имеются радиальные отверстия для раздельного распыливания указанных фрак ций.На фиг. 1 показан продольный разрез первого.варианта описываемого устройства; на фиг.2 - второй вариант устройства.Устройство...

Аппарат для проведения тепломассообменныхпроцессов

Загрузка...

Номер патента: 332838

Опубликовано: 01.01.1972

Автор: Андреев

МПК: B01D 3/28, B01D 3/32, B01D 3/24 ...

Метки: проведения, тепломассообменныхпроцессов, аппарат

...предлагаемого аппарата и разрез по А - А. Аппарат содержит корпус 1 с расположенными внутри него контактными тарелками 2 с наклонными сливами 3, снабженными тепло- обменными элементами 4, стакан б, снабженный окнами б, штуцера ввода 7 и вывода 8 и 9 фраз, промывные тарелки 10 и охлаждающийэлемент 11. Аппарат работает следующим образом. Исходная смесь термонестойкого продукта слегколетучими веществами через штуцер 7 поступает на верхнюю тарелку 2, где распределяется равномерно по сечению тарелки тонким 10 слоем. В каждую тарелку для отпарки легколетучих подается и отводится теплоноситель с параметрами, превышающими сверху вниз для равномерной отпарки легколетучих. Смесь перетекает последовательно сверху вниз с одной 15 тарелки на...

Устройство для перколяционного гидролиза растительного сырья

Загрузка...

Номер патента: 332839

Опубликовано: 01.01.1972

Авторы: Сер, Корольков, Крестан, Всесоюзный

МПК: B01D 11/02

Метки: перколяционного, растительного, гидролиза, сырья

...процесса. Это достигается тем, что подающая труба расположена в центре корпуса, а удлинен. 20ные фильтры - по его периметру вокруг нижней части подающей трубы,На чертеже показано устройство для перколяционного гидролиза.Устройство включает корпус 1, оборудованный центральной подающей трубой 2, котораявводится в корпус через штуцер 3. В верхнейчасти подающая труба защищена от коррозиифторпластовой трубой 4. Подающая трубаукреплена по центру при помощи стяжек 5, а Зо внизу она закрыта заглушкой 6. Отверстия 7 на подающей трубе расположены по высоте, равной высоте цилиндрической части аппарата. Количество отверстий рассчитывается, исходя из применяемых расходов варочной кислоты при заданной приведенной линейной скорости.Удлиненные фильтры...

Рукавный фильтр для очистки запыленного газа

Загрузка...

Номер патента: 332840

Опубликовано: 01.01.1972

Авторы: Осипов, Чиликин, Всесоюзный, Банков, Червонных

МПК: B01D 25/00

Метки: рукавный, фильтр, запыленного, газа

...фланцу корпуса фильтра, Нижнее уплотнение 8 крепится между фланцами нижней плиты 4 рамы и соответствующим нижним фланцем корпуса.Подъем и опускание подвешенной рамы совместтно с натянутыми рукавами производят с помощью встряхивающего механизма 9, установленного на крыше корпуса.Для предотвращения качания подвешенной рамы при подъеме и опускании ее в нижней части корпуса фильтра установлены направляющие штыри 10. Фильтр снабжен клапанной коробкой 11, служащей для изменения направления движения чистого воздуха, н разгрузочным устройством 12 для удаления уловленной пыли.Фильтр работает следующим образом.Запыленный газ подают сверху внутрь рукавов 6, Под действием вентилятора газ просасывает:я сквозь поры ткани рукавов, при этом сквозь...

Рукавный фильтр

Загрузка...

Номер патента: 332841

Опубликовано: 01.01.1972

Авторы: Тюрин, Нечаев, Городишенин, Каширин

МПК: B01D 35/12

Метки: фильтр, рукавный

...плиту 2 и герметичные кассеты 3, которые состоят из корпуса 4 с находящимся внутри фильтрующим элементом б, прикрепленным верхним концом к плоскому клапану б. Клапан прижимается пружиной 7 к прокладке 8. Кассета 3 крепится между воздухосборником и опорной плитой при помощинакидной гайки 9 и распорного кольца 10.Нижняя ча "ть фильтрующего элемента при 5 креп. чена коническим кольцом 11 к нижнеи части корпуса 4. Герметизация кассеты достигается за счет прокладок 12 - 14. Воздухосборник и опорная плита стянуты посредствомболтов 15 и гаек 16,10 Фильтр работает следующим образом.Подлежащий очистке воздух через отверстия в опорной плите 2 поступает в фильтруюший элемент 6 и, пройдя:квозь него, накапливается в корпусе 4 под клапаном 6. Как толь...

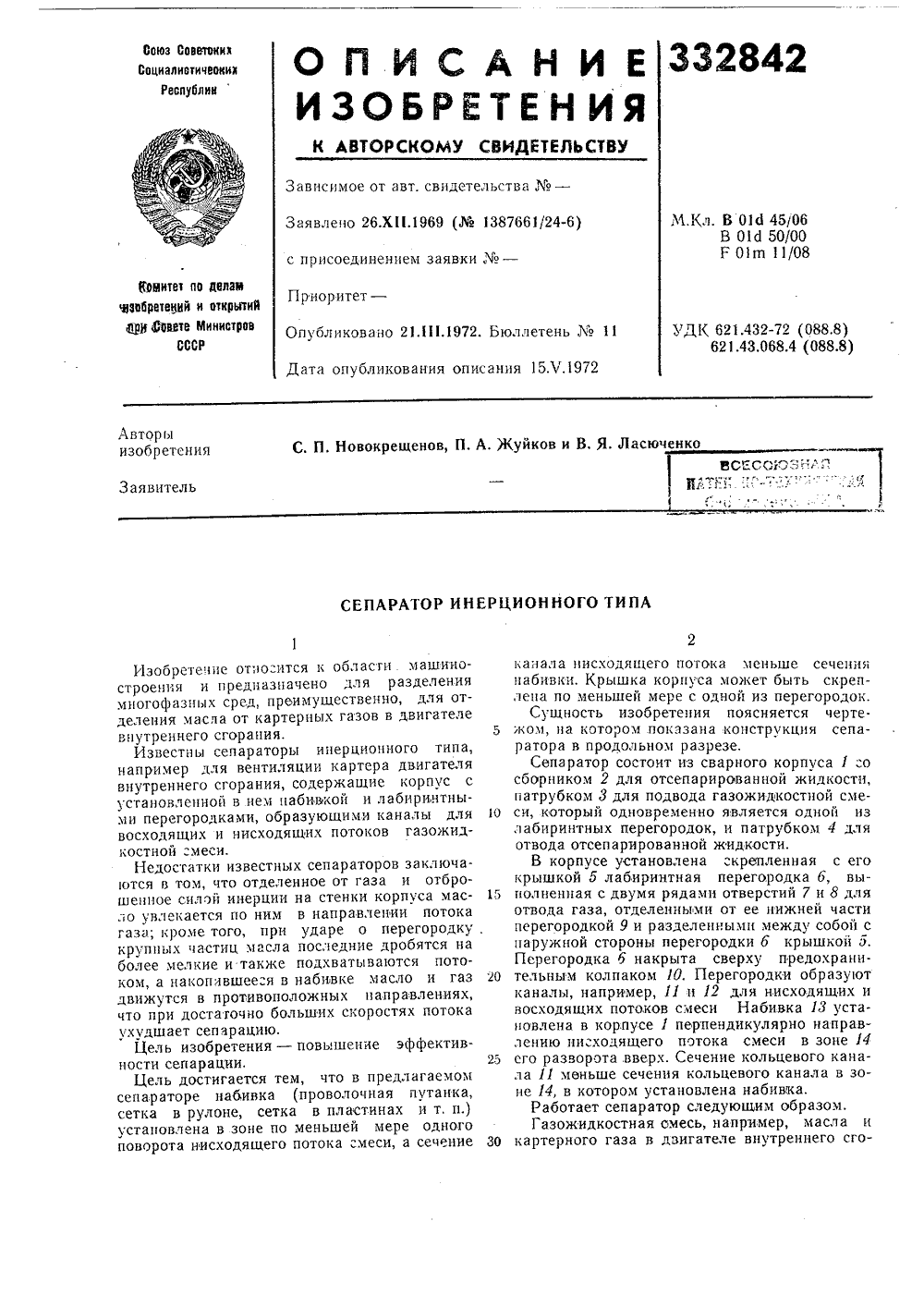

Всесоюзнап илтек; г-: х-•-“-“: ; .

Загрузка...

Номер патента: 332842

Опубликовано: 01.01.1972

Авторы: Новокрещенов, Ласюченко, Жуйков

МПК: F01M 11/08, B01D 45/06, B01D 50/00 ...

Метки: всесоюзнап, илтек, х

...с одной из перегородок.Сущность изобретения поясняется черте 5 жом, на котором показана конструкция сепаратора в продольном разрезе,Сепаратор состоит из сварного корпуса 1;осборником 2 для отсепарированной жидкости,патрубком 3 для подвода газожидкостной сме 1 О си, который одновременно является одной излабиринтных перегородок, и патрубком 4 дляотвода отсепарированной жидкости.В корпусе установлена скрепленная с егокрышкой 5 лабиринтная перегородка б, вы 15 полненная с двумя рядами отверстий 7 и 8 дляотвода газа, отделенными от ее нижней частиперегородкой 9 и разделенными между собои снаружной стороны перегородки б крышкой б.Перегородка б накрыта сверху предохрани 20 тельным колпаком 10. Перегородки образуютканалы, например, 11 и 12...

Устройство для очистки воздуха

Загрузка...

Номер патента: 332843

Опубликовано: 01.01.1972

Авторы: Норина, Батанина, Ефименко, Кудр

МПК: B01D 45/18

Метки: воздуха

...целью снижения аэродинамического сопротивления и повышения эффективности очистки воздуха в;предлагаемом устройстве фильтрующис элементы расположены вдоль иаправления стенок зоздуховода на криволинейных участках, например на изгибах и поворотах воздуховода.На чертеже,показано предлагаемое устройство.В корпусе 1, выполненном в виде участка воздуховода, размещены фильтрующие элементы 2, соединенные крепежной гребенкой т в пакеты. Фильтрующие элементы выполнены из пористого материала 4, внутри которого проложены воздухонепроницаемые пластины а.Для быстрой замены устройства (с целью его периодической регенерации) оно может подсо единяться к линии воздуховода " помощьюфла,нцев б.Очистка воздуха от пыли производится засчет заброса частиц...

Противопыльный фильтр

Загрузка...

Номер патента: 332844

Опубликовано: 01.01.1972

Авторы: Кузнецов, Воробьева

МПК: B01D 46/52

Метки: фильтр, противопыльный

...э витии ногти маци слож пые п отивопь внутри элем ен кран и ся тем работ цльны котор , вклю фильт что, с ы в ускож рямоли со стено а вп о углаа Противопыльный фильтр предназначен для систем очистки воздуха от пыли,Известен противопыльный фильтр, содержащий кожух, внутри которого установлен фильтрующий элемент, включающий крышку, экран, набивку сорбента и фильтрующий складчатый фильтр. В кожухах фильтрующий элемент герметизируется и закрепляется по контуру при помощи клея или механическим путем (с помощью набивок), Однако такие соединения ненадежны в эксплуатации, особенно в условиях возможных деформаций стенок кожуха, что приводит к нарушению герметичности соединения и выводу фильтра из строя.Предлагаемый противопыльный фильтр...

Промыватель воздуха

Загрузка...

Номер патента: 332845

Опубликовано: 01.01.1972

Автор: Пшеницын

МПК: B01D 47/02

Метки: промыватель, воздуха

...при неработающем устройстве. Над.зазором между двумя вертикальными стенками 2 размещен каплеуловитель б,5 Ниже каплеуловителя установлен отбойник 6, равный длине зазора, К нижней стороне лотков 3 у места их перехода в вертикальные стенки подвижно прикреплены одинаковые лопатки 7, например, при помощи пе 10 тель О. К свободным концам этих лопаток крепятся поплавки 9, пластмассовые или пустотелые металлические, для плавания над водойна определенном от нее расстоянии. Вес лопатки принимается с учетом давления воздуха15 действующей системы на нее и на поплавки,Загрязненный воздух, засасываемый вентилятором в камеру, входит по двум вертикальным каналам, делает поворот над водой, теряячасть крупной пыли, и попадает в сопло, обра 20...

Способ регенерации фильтрующей поверхности насыпного фильтра для газа

Загрузка...

Номер патента: 332846

Опубликовано: 01.01.1972

Авторы: Гужев, Гальперин

МПК: B01D 53/04

Метки: фильтра, фильтрующей, насыпного, газа, поверхности, регенерации

...например втрещинах, пройдет большая часть отдувочного воздуха, и для того, чтобы удалить запыленный фильтрующий слой полностью, требуется интенсивная отдувка, приводящая к повышенному расходу фильтрующего материала.Таким образом, регенерация насыпного фильтра путем обратной пневматической отдувкиможет привести к неравномерному распределению фильтрующей поверхности, а также кповышенному расходу фильтрующего материала.С целью улучшения качества регенерациипо предлагаемому способу фильтрующемуслою в момент регенерации придают принудительное механическое перемещение в напра,пении запыленного газа,Предлагаемый способ осуществляется следующим образом,После того, как сопротивление фильтрующего слоя достигает максимальной величины в...

Устройство для разделения газовых смесей

Загрузка...

Номер патента: 332847

Опубликовано: 01.01.1972

Авторы: Шубин, Солохненко, Бевзенко, Сонин, Терещенко, Соловьев, Новоселов, Романов, Эльский, Якубов, Галкин, Хлопков, Сенатов

МПК: B01D 53/18

Метки: разделения, газовых, смесей

...установлен шибер 18.В камере 6 (десорбере) расположено барботакное устройство 14, аналогичное устройству 10, для ввода инертного газа. В централь цой части каморы б установлена горизонтальная цилиндрическая греющая поверхность 15 с в"троенными в нее нагревательными элементами 16. В крышке камеры 6 имеется патрубок 17 для выхода продуктов десорбции. Кор пус 1 устройства заполнен жидким поглотителем.Устройство работает следующим образом.Исходная газовая смесь поступает в камеру 5 (абсорбер) через барботакное устройст во 10 и в виде пузырей поднимается через332847 20 Соси штель оло едактор В. Блох Е, Борисов Тек Корректор О, Волко Изд.434 мптета ио делам изобретений Москва, Ж, РазЗаказЦНИИ бластиая типотрафия Костромского...

Коронирующий электрод: e. f; -. _l

Загрузка...

Номер патента: 332862

Опубликовано: 01.01.1972

Автор: Санаев

МПК: B03C 3/40, B01D 35/06

Метки: электрод, коронирующий

...ца фг, 3 - зависимость величины удельного сопротивления пыл от температуры.Коронирующий электрод состоит из несущей части 1 и биметаллических шипов 2, прикрепленных ца несущей части попеременно собеих сторон, Шипы 2 в зависимости от темперагуры цылсгззовой смеси могут приниматьположения ,см, фцг. 1).Параметры шипа 2 (длина и материалы)подобрацы таким образом, что при температуре / 1 см. фцг. 3), которой соответствует мак сцмальное сопротивление слоя ць.лп р шип 2 занимает положение, указанное сплошной линией (см. фиг. 1), благодаря чему обеспечивается мицима тьцая высота шипа 2 и наименьшая плотность тока короны (наименьший ток короны), что спосоосгвует снижению или полному устранению обратной короны.Влияние высогы шипа 2 ца ток...

Способ предотвращения застревания высоковлажного сыпучего материала

Загрузка...

Номер патента: 333103

Опубликовано: 01.01.1972

Авторы: Дзержинского, Теплотехнического, Восточный, Барышников, Пудиков

МПК: F23K 3/00, B01D 61/56, B65D 88/64 ...

Метки: высоковлажного, сыпучего, предотвращения, застревания

...риале, электроосматиче 5 ется на стецки бункерацию материала без обр с напряжение, поля влага, сосыпучем мате- особом выделябствуст движея свода. грическоческогоажцомским:пи спосоазоваци едмет цзобретенп Известен способ предотвращения застрева. ния высоковлажцого сыпучего материала, например бурого угля, в бункерах или течках увлажнением их стенок. Однако необходимость подачи воды или другой жидкости на стенки бункера усложняет эксплуатацию такого способа. Кроме того, для углеи, сжигаемых в топках, подача воды вызывает дополнительные потери тепла.Предлагаемый способ отличается от извесг. ного тем, что, с целью упрощения эксплуатации через материал, находящийся в бункере, прону:кают постоянный электрический ток.Сущность способа...

Способ нагрева газа8сгсоюзнаягшитно-ашинкйднбиблиотека

Загрузка...

Номер патента: 333375

Опубликовано: 01.01.1972

Авторы: Кулиев, Алекперов, Азербайджанский, Фархадов, Багиров

МПК: F24H 3/00, B01D 53/26

Метки: газа8сгсоюзнаягшитно-ашинкйднбиблиотека, нагрева

...теплоносителя, в качестве которого используют жидкий металл.Недостатком известного способа является малая поверхность контактирования газа с жидкостью, вследствие чего теплообмен между взаимодействующими средами малоэффективен.С целью повышения эффективности тепло- обмена по предлагаемому способу в качестве промежуточного теплоносителя используют материал с развитой активной поверхностью типа сорбента, например активированный уголь,На чертеже представлена принципиальная схема устройства, реализующего предлагаемый способ.В контактор 1, заполненный активированным углем и обогреваемый с помощью нихромовой обмотки 2, подают газ, расход которого контролируется измерительным устройством 3.Газ, проходя через тарелку 4, равномерно распределяется...

Ктно-техйичеоная6и5лиотекав. в. герасименко

Загрузка...

Номер патента: 333379

Опубликовано: 01.01.1972

МПК: B01D 53/00, F25J 3/08

Метки: герасименко, ктно-техйичеоная6и5лиотекав

...полной регенерации фильтровпредлагается применять в качестве регенерационного газа углекислый газ, получающийсяв процессе дросселирования сжиженной двуокиси углерода при давлении 70 - 8 к%л 9.Получаемый в процессе дросселирования углекислый газ почти не имеет примесей и его ЗО предварительная очистка не требуется, что обеспечивает высокое качество регенерации и исключает потери углекислого газа. Регенерация адсорбционных фильлекислым газом, получающимся пристве жидкой двуокиси углерода,получить на обычных промышленныхках без специальной дистилляциисжиженный углекислый газ, пригоднстоте для использования в качестзетела в энергетических установках, акачестве теплоносителя для ядерныхров.На чертеже представлена схемадля получения жидкой...

Препаративный газовый хроматограф

Загрузка...

Номер патента: 333464

Опубликовано: 01.01.1972

Авторы: Романов, Специальное, Шутов, Яновский, Виноградова, Родионов, Павленко, Черников

МПК: G01N 30/82, B01D 15/08

Метки: хроматограф, газовый, препаративный

...непрерывного действия для получения чистых жидкостей.Хроматограф содержит разделительные колонки 1, на выходе которых имеются электромагнитные клапаны 2, предназначенные для последовательного переключения соответствующей разделительной колонки с линии 8 газа-носителя на линию 4 напуска пробы и наоборот. Электромагнитные клапаны находятся нрп температуре, соответствующей температуре разделительных колонок. иноградова, Ф. И, Романоов и П. П. Черников Линия 8 газа-носителя включает лва баллона 5 с газом-носителем, один из которых является резервным, блок очистки газа-носителя б и обычные устройства для измерения ии регулирования расхода газа-носителя. Линияпапуска прооы состоит 3 емкосеч 1 с жидкоипробой 7, дозирующего устройства...

Командное электромеханнческое устройство

Загрузка...

Номер патента: 333549

Опубликовано: 01.01.1972

Авторы: Видннеев, Мизерй, Ермаков

МПК: G05F 3/02, B01D 53/32

Метки: командное, электромеханнческое

...11, расположенными на поводках 12, несущих бесконтактные включающие устройства 13. Количество подвижных включающих устройств 18 и следовательно описанных узлов равно количеству регулируемых пар регенераторов. Конструктивно центр вращения подвижных включающих устройств может совпадать с осью главного вала 5 (как показано на чертеже) цлц быть смещенным на величину, допускающую пере 3335493мещение подвижного включающего устройства 18 на требуемый угол. Поскольку для практических целей достаточно угла перемещения 15 - 18, на одном диске размещается до шести подвижных включающих устройств прн расположении их приводов на торце командо. аппарата,Устройство работает следующим образом, Цикличность работы регенераторов заключается в том,...
